超临界锅炉介绍
超超临界锅炉汽水流程
超超临界锅炉汽水流程
超超临界锅炉（Ultra-Supercritical Boiler）是一种采用超超临界压力（蒸汽温度超过593℃，压力超过22.1MP a）工作的高效、环保的燃煤发电设备。
其汽水流程主要包括以下几个关键环节：
1. 给水系统：
原始的除盐水经过一系列处理后成为合格的高压给水。
给水泵将处理后的给水增压送入超超临界锅炉。
2. 预热阶段：
给水首先进入低温过热器，通过烟气余热加热至饱和温度或接近饱和温度。
然后进入高温过热器进一步加热，达到超临界状态（即温度和压力高于临界点），此时水已经转变为干饱和蒸汽。
3. 蒸发与再热阶段：
超临界状态下的水蒸气继续在蒸发器中吸收燃料燃烧
产生的热量，迅速蒸发并被加热到超超临界条件。
从蒸发器出来的高温高压蒸汽进入再热器，再次利用烟
气余热进行再热，提高蒸汽温度，以提高循环热效率和汽轮机的做功能力。
4. 汽轮机工作阶段：
高温高压的蒸汽随后进入汽轮机冲动级和反动级叶片，推动汽轮机转子旋转，进而带动发电机产生电能。
在汽轮机内部完成能量转换后，低压蒸汽会流回锅炉的冷凝器进行冷却和回收。
整个过程中，超超临界锅炉通过对给水的多级加热和蒸汽的多次膨胀做功，极大地提高了热效率和机组运行性能，同时减少了污染物排放。
超临界锅炉介绍
（4）直流锅炉不受工作压力的限制，而且更适于超 高压力和超临界压力，因为随压力的提高以及水和 汽的比容差的减小，工质的流动更为稳定。 （5汽压和汽温的波动较大。 但是正因为储热少，对调节的反映也快，如配有灵 敏的调节设备，可适应外界负荷变动。 （6）直流锅炉的起动和停炉的时间较短，一般不超 过1小时。汽包锅炉由于汽包壁很厚，为减少由于汽 包壁内外和上下温差而引起的热应力，在起动和停 炉时常需缓慢进行，要用3 10小时之久。 炉时常需缓慢进行，要用3～10小时之久。
三、锅炉的结构简介
汽机调门开度扰动
● 主汽流量迅速增加，随着主汽压力的下 降而逐渐下降直至等于给水流量。 ● 主汽压力迅速下降，随着主汽流量和给 水流量逐步接近，主汽压力的下降速度 逐渐减慢直至稳定在 新的较低压力。 ● 过热汽温一开始由于主汽流量增加而下 降，但因为过热器金属释放蓄热的补偿 作用，汽温下降并不 多，最终主汽流量 等于给水流量，且燃水比未发生变 化， 故过热汽温近似不变。 ● 由于蒸汽流量急剧增加，功率也显著上 升，这部分多发功率来自锅炉的蓄热。 由于燃料量没有变 化，功率又逐渐恢复 到原来的水平。
给水流量扰动
当给水流量扰动时，由于加热段、蒸发段延长而 推出一部分蒸汽，因此开始压力和功率是增加的， 但由于过热段缩短使汽温下降，最后虽然蒸汽流 量增加但压力和功率还是下降，汽温经过一段时 间的延迟后单调下降，最后稳定在一个较低的温 度上。 ●随着给水流量的增加，主汽流量也会增大。但 由于燃料量不变，加热段和蒸发段都要延长。在 最初阶段，主汽流量只是逐步上升，在最终稳定 状态，主汽流量必将等于给水量，稳定在一个新 的平衡点。 ●主汽压力开始随着主汽流量的增加而增加，然 后由于过热汽温的下降而有所回落。 ●过热汽温经过一段较长时间的迟延后单调下降 直至稳定在较低的数值。 ●功率最初由于蒸汽流量增加而增加，随后则由 于汽温降低而减少。因为燃料量未变，所以最终 的功率基本不变，只是由于蒸汽参数的下降而稍 低于原有水平。

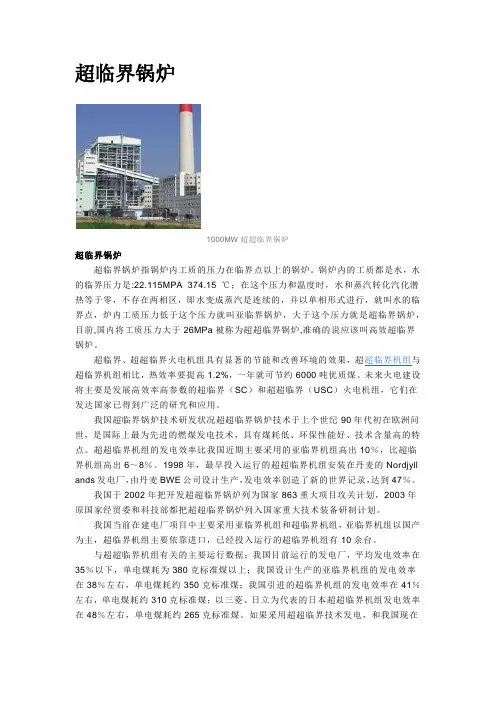

超临界锅炉
超临界锅炉1000MW超超临界锅炉超临界锅炉超临界锅炉指锅炉内工质的压力在临界点以上的锅炉。
锅炉内的工质都是水，水的临界压力是:22.115MPA 374.15 ℃；在这个压力和温度时，水和蒸汽转化汽化潜热等于零，不存在两相区，即水变成蒸汽是连续的，并以单相形式进行，就叫水的临界点，炉内工质压力低于这个压力就叫亚临界锅炉，大于这个压力就是超临界锅炉，目前,国内将工质压力大于26MPa被称为超超临界锅炉,准确的说应该叫高效超临界锅炉。
超临界、超超临界火电机组具有显著的节能和改善环境的效果，超超临界机组与超临界机组相比，热效率要提高1.2%，一年就可节约6000吨优质煤。
未来火电建设将主要是发展高效率高参数的超临界（SC）和超超临界（USC）火电机组，它们在发达国家已得到广泛的研究和应用。
我国超临界锅炉技术研发状况超超临界锅炉技术于上个世纪90年代初在欧洲问世，是国际上最为先进的燃煤发电技术，具有煤耗低、环保性能好、技术含量高的特点。
超超临界机组的发电效率比我国近期主要采用的亚临界机组高出10％，比超临界机组高出6～8％。
1998年，最早投入运行的超超临界机组安装在丹麦的Nordjyll ands发电厂，由丹麦BWE公司设计生产，发电效率创造了新的世界记录，达到47％。
我国于2002年把开发超超临界锅炉列为国家863重大项目攻关计划，2003年原国家经贸委和科技部都把超超临界锅炉列入国家重大技术装备研制计划。
我国当前在建电厂项目中主要采用亚临界机组和超临界机组，亚临界机组以国产为主，超临界机组主要依靠进口，已经投入运行的超临界机组有10余台。
与超超临界机组有关的主要运行数据：我国目前运行的发电厂，平均发电效率在35％以下，单电煤耗为380克标准煤以上；我国设计生产的亚临界机组的发电效率在38％左右，单电煤耗约350克标准煤；我国引进的超临界机组的发电效率在41％左右，单电煤耗约310克标准煤；以三菱、日立为代表的日本超超临界机组发电效率在48％左右，单电煤耗约265克标准煤。
超临界锅炉参数
超临界锅炉参数
超临界压力锅炉是指主蒸汽压力超过临界压力 MPa的锅炉。
大容量超临界压力锅炉的主蒸汽压力通常定在 MPa左右。
当主蒸汽压力达到
25\~31MPa时，称为超超临界压力锅炉（ultra super critical Pressure boiler）。
超临界锅炉的主要参数包括：
1. 主蒸汽压力：超临界压力锅炉的主蒸汽压力超过 MPa，通常在 MPa左右。
当主蒸汽压力达到25\~31MPa时，则被称为超超临界压力锅炉。
2. 过热蒸汽流量：如DG1900/Ⅱ1型配600 MW发电机组的超临界直流锅炉，其过热蒸汽流量为1900 t/h。
3. 过热器出口汽压：如上述锅炉，其过热器出口汽压为 MPa。
4. 过热器出口汽温：如上述锅炉，其过热器出口汽温为571℃。
5. 再热蒸汽流量：如上述锅炉，其再热蒸汽流量为 t/h。
6. 再热器进口汽压和出口汽压：如上述锅炉，其再热器进口汽压为 MPa，出口汽压为 MPa。
7. 再热器进口汽温与出口汽温：如上述锅炉，其再热器进口汽温为322℃，出口汽温为569℃。
8. 省煤器进口给水温度：如上述锅炉，其省煤器进口给水温度为284℃。
此外，超临界锅炉的设计和结构特点也包括一次再热、前后墙对冲燃烧单炉膛、尾部双烟道结构、挡板调节再热汽温、固态排渣、全钢构架、全悬吊结构、平衡通风以及露天布置等。
如需了解更多参数或信息，建议查阅专业资料或咨询专业人士。
超超临界锅炉介绍详解
变压运行锅炉的水冷壁型式。
炉膛水冷壁采用螺旋管圈＋垂直管圈方式【即下部炉膛的水冷壁采 用螺旋管圈（内螺纹管），上部炉膛的水冷壁为垂直】，保证质量流 速符合要求。 水冷壁采用全焊接的膜式水冷壁
水冷壁采用一次中间混合联箱来实现螺旋管至垂直水冷壁管的过渡
垂直水冷壁
螺旋管圈+内螺纹管
漩涡效果 > 重力作用
第三章 主要受热面介绍
• • • • 水冷壁 过热器 再热器 省煤器
• 炉膛四周为全焊式膜式水冷壁，炉膛由下部螺旋 盘绕上升水冷壁和上部垂直上升水 冷壁两个不同 的结构组成，两者间由过渡水冷壁和混合集箱转 换连接。 • 炉膛下部水冷壁（包括冷灰斗水冷壁、中部螺旋 水冷壁）都采用螺旋盘绕膜式管圈。 螺旋水冷壁 管（除冷灰斗采用光管外）采用六头、上升角 60°的内螺纹管。 • 由垂直水冷壁进口集箱拉出三倍于引入螺旋管数 量的管子 进入垂直水冷壁，垂直管与螺旋管的管 数比为 3：1。这种结构的过渡段水冷壁可以把 螺旋水冷壁的荷载平稳地传递到上部水冷壁。
管子内表面充满了液体
垂直水冷壁进口 螺旋水冷壁出口 螺旋水冷壁
• •
采用内螺纹管，提高水冷壁安全裕度 管间吸热偏差小，适应变压运行
3：采用前后墙对冲燃烧方式: 锅炉水冷壁出口温度偏差小 技术特点：
上部炉膛宽度方向上的烟气温度和速度分布
比较均匀，使水冷壁出口温度偏差较小，也 就有利于降低过热蒸汽温度偏差，保证过热
左侧墙
器和再热器的安全性。
左侧墙 4ቤተ መጻሕፍቲ ባይዱ0 前墙 右侧墙 后墙
右侧墙 燃尽风口 流体温度(oC) 400
100%MCR
390
燃烧器
380
最大温差 燃烧方式 切圆燃烧 切圆燃烧(设置节流圈) 对冲燃烧方式
超临界锅炉的技术特点
37 35 10
15
20
25
30
35
蒸汽参数MPa (初温℃/再热温℃/再热温℃)
不同蒸汽参数、再热次数和参数对发电厂供电热效率的影响
超（超）临界机组的可靠性
美国初期 蒸汽参数过高，当时冶金工业 难以提供满足 31MPa，621/566/566℃的合理钢材，投运后事故 频繁，可靠性、可用率低，后降低参数运行，取得了 比较满意的业绩。
一次再热，烟煤
高效、绿色发电技术 高 效 发 电
流 化 床
洁 净 发 电
节 水 发 电
分 布 式 电 源
烟 气 循 环 流 化 床 脱 硫 其 它 节 水 技 术 燃 料 电 池 微 型 燃 气 轮 机 太 阳 光 发 电 风 力 发 电
新 型 发 电
超 临 界 机 组
联 合 循 环
多 联 产
煤 炭 加 工 与 转 化
水冷壁的形式和流体温度
内螺纹垂直管屏水冷壁特点
优点： 水冷壁阻力较小，可降低给水泵耗电量，其水 冷壁的总阻力仅为螺旋管圈的一半左右。 与光管相比，内螺纹管的传热特性较好。 安装焊缝少，减少了安装工作量和焊口可能泄 漏机率，同时缩短了安装工期。 水冷壁本身支吊，且支承结构和刚性梁结构简 单，热应力小，可采用传统的支吊型式。 维护和检修较易，检查和更换管子较方便。 比螺旋管圈结渣轻。
采用螺旋管水冷壁具有如下的优点：
1）蒸发受热面采用螺旋管圈时，管子数目可按设计 要求而选取，不受炉膛大小的影响，可选取较粗 管径以增加水冷壁的刚度； 2）螺旋管圈热偏差小，工质流速高，水动力特性比 较稳定，不易出现膜态沸腾，又可防止产生偏高 的金属壁温； 3）无中间混合联箱，不会产生汽水混合物不均匀分 配的问题； 4）可采用光管，不必有制造工艺较复杂的内螺纹管， 而可实现锅炉的变压运行和带中间负荷的要求。
超超临界锅炉介绍详解
左侧墙
410 100%MCR
前墙
右侧墙
后墙
400
390
380
最大温差
燃烧方式 切圆燃烧
切圆燃烧(设置节流圈) 对冲燃烧方式
20oC 10oC 7oC
前后墙对冲燃烧方式:热空气配风简单可靠
来自AH 大风箱
燃尽风 燃烧器 燃烧器 燃烧器
来自AH
4：锅炉旁路系统采用带炉水再循环泵的启动 系统，虽然系统相对复杂，但在锅炉启动和 低负荷运行时可以回收大量的工质和热量， 同时保证启动系统的运行更加安全可靠。
• 4：
• 日期：2006年11月12日
• 运行方式：机组负荷降至150MW(主汽压8.5Mpa、主 汽温530℃,燃油CD层8支、C、D磨、电泵、炉湿态),
• 动作情况：汽机手动跳闸,电气自动解列。炉手动 MFT。
• 动作原因：四过泄漏，停炉检修,三过管更换1根(变 色)、四过管更换2根（1根爆管、1根变形）、割口 检查清理14处，共焊口28个,拍片970处，新增壁温 测点312支，更换壁温测点128支
垂直水冷壁
垂直水冷壁进口 螺旋水冷壁出口
螺旋水冷壁
螺旋管圈+内螺纹管 漩涡效果 > 重力作用
管子内表面充满了液体
• 采用内螺纹管，提高水冷壁安全裕度 • 管间吸热偏差小，适应变压运行
3：采用前后墙对冲燃烧方式: 锅炉水冷壁出口温度偏差小
左侧墙
右侧墙燃Βιβλιοθήκη 风口燃烧器流体温度(oC)
技术特点：
上部炉膛宽度方向上的烟气温度和速度分布 比较均匀，使水冷壁出口温度偏差较小，也 就有利于降低过热蒸汽温度偏差，保证过热
• 5：
• 日期：2006年11月12日
超临界机组锅炉设备
技术发展
高效燃烧技术
采用先进的燃烧技术和控制系统 ，提高锅炉燃烧效率，降低能耗
。
清洁排放技术
采用高效脱硫、脱硝、除尘等技 术，降低锅炉排放物对环境的影
响。
智能化控制技术
利用物联网、大数据等先进技术 ，实现锅炉设备的远程监控和智
能控制。
未来趋势
高效化
未来超临界机组锅炉将进一步提高燃烧效率、热 效率等性能指标，降低运行成本。
超临界机组锅炉设备
目录
• 设备概述 • 设备运行与控制 • 设备安全与环保 • 设备应用与发展
01
设备概述
定义与特点
定义
超临界机组锅炉是一种利用超临 界压力的锅炉设备，其工作压力 超过水的临界压力（22.12 MPa ）。
特点
具有高效、低耗、低污染等优点 ，是当前火力发电厂的主流技术 之一。
工作原理
排放监测与报告
建立排放监测系统，定期 对污染物排放进行监测和 报告，确保符合国家和地 方环保标准。
事故处理与预防
事故应急预案
制定针对超临界机组锅炉可能发生的 事故的应急预案，明确应急处置流程 和责任人。
事故演练与培训
事故原因分析
对发生的事故进行深入分析，找出事 故原因，采取有效措施预防类似事故 再次发生。
清洁化
随着环保要求的提高，超临界机组锅炉将更加注 重环保减排，减少对环境的负面影响。
智能化
智能化技术将进一步应用于超临界机组锅炉，实 现远程监控、智能诊断和优化运行等功能。
THANKS
感谢观看
温度
超临界机组锅炉的运行温度需根据不同工况进行控制，以实现高效的能量转换 和减少污染物排放。运行过程中需密切关注温度的变化，及时调整燃料和风量 等参数，保持温度稳定。
《超超临界锅炉介绍》课件
《超超临界锅炉介绍》PPT课件
本PPT课件将介绍超超临界锅炉，解释其定义、特点，探讨其工作原理、优点， 以及国内外应用情况和发展趋势。
一、什么是超超临界锅炉
超超临界锅炉是一种高效率燃煤发电锅炉，采用高温高压工况，提高煤燃烧效率和发电效率，并减少对环境的 污染。 超超临界锅炉的特点包括高温高压运行、高效用能、灵活操作、可脱硫、可脱硝和紧凑结构等。
国内应用情况
中国市场广泛应用超超临界锅 炉技术，提升发电效率，改善 环境保护。
国外应用情况
超超临界锅炉技术在美国、日 本等国家也得到了广泛应用， 并不断推动技术进步。
市场前景分析
超超临界锅炉市场前景广阔， 随着能源需求的增长，其应用 将继续扩大。
五、超超临界锅炉的发展趋势
1 技术趋势
超超临界锅炉技术将进一步提高效率、减少排放，并拓展适用范围。
二、超超临界锅炉的工作原理
1
原理介绍
超超临界锅炉利用高温高压水蒸汽的特性，实现高效燃煤发电，提高能源利用效 率。
2
主要部件介绍
超超临界锅炉的主要部件包括锅炉本体、燃烧系统、蒸汽轮机和控制系统等。
3
工作流程
超超临界锅炉的工作流程包括燃烧、水循环、蒸汽生成、送电和烟气处理等步骤过高温高压技术，提高燃煤发 电的效率，降低煤耗。
污染排放小
超超临界锅炉采用先进的烟气处理技术，可以 显著减少污染物的排放。
燃烧效率高
超超临界锅炉中的燃烧系统可以更充分地燃烧 煤炭，提高能源转化效率。
适用范围广
超超临界锅炉适用于各种煤种和不同规模的火 力发电厂。
四、超超临界锅炉的应用
2 市场趋势
超超临界锅炉市场将呈现增长趋势，特别是在新兴经济体和能源需求旺盛的地区。
超临界锅炉的简介
超临界锅炉的简介一. 锅炉的作用和要求1、锅炉的作用锅炉（Boiler）是指利用燃料的燃烧热能或其他热能加热给水（或其他工质）以生产规定参数和品质的蒸汽、热水（或其他工质、或其他工质蒸汽）的机械设备。
用以发电的锅炉称电站锅炉或电厂锅炉，又泛称为蒸汽发生器（Steam Generator）。
在电站锅炉中，通常将化石燃料（煤、石油、天然气等）燃烧释放出来的热能，通过受热面的金属壁面传给其中的工质——水，把水加热成具有一定压力和温度的蒸汽。
蒸汽驱动汽轮机，把热能转变为机械能；汽轮机再带动发电机，将机械能转变为电能供给用户。
电站锅炉中的“锅”指的是工质流经的各个受热面，一般包括省煤器、水冷壁、过热器及再热器等以及通流分离器件如联箱、汽包（汽水分离器）等；“炉”一般指的是燃料的燃烧场所以及烟气通道，如炉膛、水平烟道及尾部烟道等。
2、电力系统运行对电站锅炉提出的要求电力是不能大规模储存的，所以对于电站锅炉来说，它的出力要随外界的负荷需要而变化，这是发电厂生产的一个重要特点。
电站锅炉要达到这一要求，就必须按照外界负荷需要及时调整燃料量、风量以及给水量。
尤其是现在趋向于大电网运行，电力需求的峰谷差可以达到电网容量的50%左右，所以要求电站锅炉要具有很大的变负荷运行能力。
概括说来，对电站锅炉总的要求是即要安全稳定又要经济。
因此，对电站锅炉的基本要求有以下几点：1）锅炉的蒸发量要满足汽轮发电机组的要求，能够在铭牌参数下长期运行，并具有较强的调峰能力。
2）在宽负荷范围内运行时能够保持正常的汽温和汽压。
3）锅炉要具有较高的经济性。
4）耗用钢材量要少，以减少初投资，降低成本。
5）锅炉在运行中要具有较强的自稳定能力。
二. 锅炉的分类锅炉的分类可以按循环方式、燃烧方式、排渣方式、运行方式以及燃料、蒸汽参数、炉型、通风方式等进行分类，其中按循环方式和蒸汽参数的分类最为常见。
1、按循环方式分类锅炉按照循环方式可分为自然循环锅炉、控制循环锅炉和直流锅炉。
超临界锅炉工作原理
超临界锅炉工作原理超临界锅炉是一种高效能的发电设备，它利用高温高压的水蒸气来驱动涡轮发电机，产生电能。
本文将详细介绍超临界锅炉的工作原理。
一、概述超临界锅炉是一种新型的发电设备，它采用了比常规锅炉更高的温度和压力条件，以提高发电效率。
超临界状态的水蒸气具有更高的热能，能够更充分地释放能量，从而提高锅炉的热效率。
二、超临界锅炉的组成1. 锅炉本体超临界锅炉的主要组成部分是锅炉本体，其内部包括水冷壁、受热面、蒸汽分离器等。
水冷壁起到了隔离锅炉内外的作用，同时也起到传热的作用。
受热面则是蒸汽从水中吸热的地方，其表面积较大，以便更有效地进行热交换。
蒸汽分离器用于将水和蒸汽分离，以保证蒸汽的纯度。
2. 循环系统超临界锅炉的循环系统包括给水系统和蒸汽系统。
给水系统负责将水从水箱中抽送至锅炉内，通过加热后转变为水蒸气。
蒸汽系统则负责将蒸汽从锅炉中输出，驱动涡轮发电机发电。
两个系统通过高压泵、高温管道等连接在一起，形成闭合循环。
三、超临界锅炉的工作原理超临界锅炉的工作原理可以简单概括为以下几个过程：1. 水的加热超临界锅炉中水通过循环系统输送至受热面，受热面通过燃料的燃烧释放热能，使水分子的运动加剧，温度不断升高。
2. 动能转换水在受热面吸热后，温度上升，从而转化为水蒸气。
水蒸气具备较大的动能，可以驱动涡轮发电机旋转。
3. 能量释放水蒸气进入涡轮发电机后，其内部的叶片受到水蒸气的推动，因此涡轮发电机开始旋转。
涡轮旋转的过程中，其动能将转化为电能，通过输出端口输出。
4. 循环回流水蒸气通过涡轮发电机后变成低温低压的水，经过蒸汽分离器分离后，再次被抽回锅炉进行循环往复，以驱动涡轮继续发电。
四、超临界锅炉的优势与传统锅炉相比，超临界锅炉具有如下优势：1. 提高热效率超临界锅炉采用高温高压的水蒸气，其具备更高的热能，能够更充分地释放能量，从而提高锅炉的热效率。
2. 减少二氧化碳排放超临界锅炉在高效发电的同时，由于温度和压力的提高，其燃烧过程更加充分，煤炭的利用率更高，从而减少了二氧化碳等有害气体的排放。
超临界压力锅炉
发展现状
自20世纪50年代以来，超临界压力锅炉一直处在发展和应用之中，至今全世界已有600多台大型超临界压力 锅炉在电厂运行。超临界压力锅炉的可靠性指标已与亚临界压力锅炉相当。世界上生产和使用超临界压力锅炉最 多的国家是前苏联、美国、日本和德国，已在运行的各国最大机组是1300 MW(美国)、1200 MW(俄国)、1000 MW （日本)和800 MW(德国).超临界机组的平均容量已达600MW等级，最大锅炉的蒸发量达4433t/h。
超临界压力锅炉用钢由于超临界压力锅炉特别是超超临界压力锅炉的汽压、汽温都很高，在确定锅炉参数时 首先要考虑高温过热器和高温再热器的用钢问题。当汽温超过540℃时，超临界压力锅炉高温段受热面就需要采 用奥氏体钢种，这些钢材不但要有耐高温强度性能，而且还需要有抗高温氧化的良好性能。与同容量亚临界锅炉 相比，超临界锅炉的各级受热面，通常采用较小直径和较好一档管材，旨在减小管壁厚度，适应调峰需要并延长 使用寿命。
超临界压力锅炉
主蒸汽压力超过临界压力22.12 MP的 锅炉
01 锅炉简介
03 水冷壁系统 05 材料选择
目录
02 发展现状 04 注意事项
超临界压力锅炉是指主蒸汽压力超过临界压力22.12 MP的锅炉。通常大容量超临界压力锅炉的主蒸汽压力定 在24.5 MPa左右。当主蒸汽压力达到25~31MPa时，又称为超超临界压力锅炉(ultra super critical Pressure boiler)。
超临界压力锅炉起动系统因为超临界压力锅炉是直流锅炉，因此必需配备一套起动系统(见直流锅炉起动系 统)，供锅炉在滑参数起动时分离由水冷壁产生的汽水混合物，将饱和燕汽通向过热器，水则通往除氧器水箱或其 它可被利用的地方。当代超临界压力锅炉起动流量约为25%~35%锅炉最大连续蒸发量 (BMCR)。
亚临界和超临界锅炉参数
亚临界和超临界锅炉参数亚临界和超临界锅炉是现代燃煤发电厂中常用的锅炉类型。
它们具有高效率、低排放和经济性等优点，成为了能源领域的重要设备。
本文将从亚临界和超临界锅炉的参数方面进行介绍和比较。
一、亚临界锅炉参数亚临界锅炉是指锅炉工作压力和温度都低于临界点的一种锅炉。
其参数通常为：工作压力在16-24 MPa之间，工作温度在540-560摄氏度之间。
亚临界锅炉的主要特点如下：1. 转变点：亚临界锅炉的工作温度接近于水的临界点温度，因此存在液相和蒸汽两相共存的现象，转变点是指液相和蒸汽相变的温度。
2. 热效率：亚临界锅炉的热效率通常在35%左右，这主要是由于水的沸点限制了蒸汽温度，进而限制了热效率的提升。
3. 燃烧方式：亚临界锅炉采用的是传统的燃烧方式，即燃煤产生热能，再通过水管等传热设备将热能传递给水。
4. 环保性能：亚临界锅炉的环保性能相对较低，烟气中的二氧化硫、氮氧化物等污染物排放较高。
二、超临界锅炉参数超临界锅炉是指锅炉工作压力高于临界点的一种锅炉。
其参数通常为：工作压力在24-30 MPa之间，工作温度在560-620摄氏度之间。
超临界锅炉相较于亚临界锅炉具有以下特点：1. 转变点：超临界锅炉的工作温度高于水的临界点温度，因此不存在液相和蒸汽两相共存的现象，转变点消失。
2. 热效率：超临界锅炉的热效率相较于亚临界锅炉有所提升，可以达到40%以上。
这是因为超临界锅炉的高温高压条件下，蒸汽的热能更充分地释放出来。
3. 燃烧方式：超临界锅炉采用的是超临界循环技术，利用高温高压下的超临界水作为工质，不仅可以提高燃烧效率，还可以减少燃烧产生的污染物。
4. 环保性能：超临界锅炉的环保性能较亚临界锅炉更好，排放的二氧化硫、氮氧化物等污染物更少，符合现代环保要求。
三、亚临界和超临界锅炉的比较亚临界锅炉和超临界锅炉在参数上存在明显的区别，主要表现在工作压力和温度上。
超临界锅炉相较于亚临界锅炉具有更高的工作压力和温度，因此热效率更高，排放更少。
蒸发设备之超临界锅炉
蒸发设备之超临界锅炉引言超临界锅炉是一种常见的蒸发设备，用于产生高压高温的蒸汽。
它采用超临界工质进行工作，具有较高的效率和更低的排放，因此被广泛应用于电力发电、化工工艺和煤炭转化等领域。
本文将介绍超临界锅炉的工作原理、主要组成部分和优势等相关内容。
超临界锅炉的工作原理超临界锅炉采用的工作原理是利用超临界水的特性来产生高压高温的蒸汽。
超临界水是指在临界点以上（374°C, 22.1MPa）的高温高压状态下的水，其物理性质与气相和液相之间的临界态类似。
在超临界锅炉中，水被加热到临界点以上，并通过加压使其保持在压力上。
在超临界状态下，水的热容量变小，导致水在加热时的温度变化更为剧烈。
这样可以使锅炉更有效地吸收燃料释放的热能，并产生更高温高压的蒸汽。
超临界锅炉的主要组成部分超临界锅炉主要由以下几个部分组成：1.炉膛：炉膛是燃料的燃烧空间，用于将燃料燃烧产生的热能传递给水。
炉膛通常由耐高温材料制成，并配备燃料喷嘴和燃烧系统。
2.冷却水环路：冷却水环路用于冷却超临界锅炉的余热。
在锅炉中，一部分热能无法被水吸收，通过冷却水环路将其传递给环境。
3.蒸汽发生器：蒸汽发生器是超临界锅炉的核心组件，用于将加热后的水转化为高温高压的蒸汽。
蒸汽发生器内部包含多个加热表面，通过传导和对流的方式将燃料释放的热能传递给水，使其发生沸腾和蒸发。
4.调节系统：调节系统用于控制超临界锅炉的工作参数，包括温度、压力、燃料供给等。
通过精确的控制，调节系统可以使锅炉保持在最佳工作状态，并提高锅炉的效率和安全性。
超临界锅炉的优势超临界锅炉相比于常规的亚临界锅炉具有以下优势：1.高效节能：由于超临界锅炉工作在高温高压状态下，能够更充分地吸收和利用燃料的热能，提高发电效率。
相比于亚临界锅炉，超临界锅炉的效率提高了几个百分点。
2.降低排放：超临界锅炉在高温高压的条件下，燃料燃烧效率更高，同时燃烧产生的废气中的氮氧化物和二氧化硫等有害物质的生成量更少。
超临界锅炉讲义
➢ 整体脉动 ➢ 屏间（屏带或管屏）脉动 ➢ 管间脉动
特点：
脉动危害 发生这种管间脉动时 ，热水段、蒸发段、过热段都在作周 期性波动，在交界处附近壁温周期性变化，最大波动甚 至达到150℃ ，因而使管子产生疲劳破坏 。 并联各管会出现很大的热偏差，当超过容许的热偏差值 时，也将使管子超温过热而损坏 。
有关
二、超临界直流锅炉传热恶化特点
➢ 第一类传热恶化可能出现 ➢ 第二类传热恶化一定出现 ➢ 在大比热区内，也会发生传热恶化，称为类膜态沸腾。
在大比热区，比容（密度）的变化相当大，工质的温度 几乎不变；在管子内壁面附近工质密度比中心处小3～4 倍，在流动截面上存在不均匀性，出现最小的传热系数。 当热负荷高时，出现传热额恶化。
内螺纹管: 在x=0.8时，壁温才开始飞升。充分说明 了内螺纹管具有显著的抵抗膜态沸腾、推迟传热恶化 的作用。
内螺纹管抵抗膜态沸腾、推迟传热恶化的机理
由于工质受到螺纹的作用产生旋转，增强了管子内壁 面附近的扰动，使水冷壁管内壁面上产生的汽泡可以 被旋转向上运动的液体及时带走，
水流受到旋转力的作用，紧贴内螺纹槽壁面流动，从 而避免了汽泡在管子内壁面上的积聚所形成的"汽膜"， 保证了管子内壁击上有连续的水流冷却。
亚临界参数自然循环锅炉采用内螺纹管水冷壁是具 有相当大的安全裕度的。
§2 蒸发受热面主要形式 由于锅炉向大容量、高参数发展；采用了膜式水冷 壁；滑参数运行和给水处理技术发展。因此直流锅 炉形式有了很大的变化。
➢ 一次垂直上升管屏式（UP型） ➢ 炉膛下部多次上升、炉膛上部一次上升管屏式（FW型） ➢ 螺旋围绕上升管屏式
一次垂直上升管屏式（UP型）
FW型
螺旋围绕上升管屏式
火力发电厂超临界锅炉综合介绍
02
火力发电厂中超临界锅 炉应用现状
国内外发展概况
国际发展
自20世纪50年代起，超临界锅炉技术在发达国家开始得到应用，随着技术进步和环保要求提高，超临界锅炉逐渐 成为火力发电厂的主流选择。目前，国际上超临界锅炉技术已经非常成熟，并在不断提高效率和环保性能。
国内发展
我国自20世纪80年代开始引进超临界锅炉技术，经过消化吸收和自主创新，目前已经形成了具有自主知识产权的 超临界锅炉设计制造能力。近年来，随着国内火电市场的快速发展和环保要求的提高，超临界锅炉在国内的应用 也越来越广泛。
关键技术与优化措施
超临界技术
燃烧优化技术
通过提高锅炉的运行压力和温度，使水在 临界点以上进行加热，从而提高蒸汽的做 功能力和机组的热效率。
采用先进的燃烧控制技术，实现燃料与空 气的精确配比和充分混合，提高燃烧效率 并减少污染物排放。
传热强化技术
节能减排技术
通过改进受热面的结构和布置方式，增加 受热面积和传热系数，提高锅炉的传热效 率。
主要参数及性能指标
主要参数
超临界锅炉的主要参数包括蒸汽压力、蒸汽温度、给水温度、排烟温度、热效率 等。这些参数直接影响锅炉的性能和经济性。
性能指标
超临界锅炉的性能指标主要包括热效率、污染物排放、负荷适应性等。热效率是 衡量锅炉能量转换效率的重要指标，污染物排放反映了锅炉环保性能，负荷适应 性则体现了锅炉在不同负荷下的运行稳定性。
性能评价指标体系建立
热效率Βιβλιοθήκη 01衡量锅炉能量转换效率的重要指标，超临界锅炉热效率通常高
于亚临界锅炉。
污染物排放
02
包括氮氧化物、硫氧化物、颗粒物等排放物的浓度和总量，需
要符合国家或地区的环保标准。
超临界锅炉的概念
5.汽包锅炉与直流锅炉的比较
汽包锅炉 系统流程 循环方式
蒸汽生产区和蒸汽过热区 分开 经蒸发受热面加热的汽水 混合物在锅筒中实现汽水 分离，分离后的工质经水 冷壁多次循环。 自然循环：靠下降管与水 冷壁管中的介质密度差为 循环动力。 控制循环：用专门的循环 泵进行循环。 亚临界压力以下
直流锅炉
蒸汽生产区和蒸汽过热区 没有明显界限 给水经省煤器，蒸发受热 面进入过热系统。给水量 由锅炉负荷决定。
运行方式
由锅炉的给水泵提供动力， 给水一次通过锅炉。 启动工况可多次循环，较 高负荷下直流运行。
运行范围
亚界或超临界
6.蒸汽参数与电厂效率的关系
（1）水冷壁管的根数少，管内质量流速高，不采用 内螺纹管也不会发生膜态沸腾； （2）热偏差小，不需要使用节流圈和中间混合集箱， 可避免汽水混合物的不均匀分配； （3）可适用于亚临界或超临界参数。
3.超临界锅炉优点：
1）机组热效率高； 2）流动特性稳定； 3）单相流体阻力比双相的低； 4）导热系数λ和比热Cp较亚临界工质的高； 5）工质比容较小，管道内径较亚临界的小； 6）超临界压力直流锅炉没有厚壁的汽包，没有 下降管，水冷壁管也较细，金属重量较轻。
4. 变压运行的优点
变压运行机组与定压运行机组不同，它在相当大的 负荷范围内维持汽机调节门的开度不变，让汽机入口 主蒸汽压力随着负荷按比例地变化，其优点为： 1）主蒸汽变压运行，可减少调节门节流损失，汽机 内效率有所提高； 2）低负荷运行时，减少给水泵所需功率消耗，使电 厂的热效率得到改善； 3）降低启动时热损失； 4）减少了负荷变化时汽机各部分金属温度变化，特 别是转子温度变化幅度，亦减小了负荷变化及启动时 的热应力，有利于提高汽机运行可靠性； 5）在负荷变化中汽机高压缸的排汽温度大体上不变， 有别于定压运行机组，能在更大的负荷范围内保持再 热蒸汽温升幅度大体不变，有利于再热汽温调节。
