浆砌片石边沟施工工艺82115
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案
背景介绍
在城市建设和农村改造中，排水沟的施工至关重要。
浆砌片石排水沟是一种常用的排水设施，具有良好的排水效果和美观的外观，被广泛应用于道路、农田和生活区等不同场所。
本文将介绍浆砌片石排水沟的施工方案，包括材料准备、施工步骤和施工注意事项。
材料准备
1.片石：选择质地坚硬、表面平整的石材，一般选用花岗岩或砂岩。
2.砂浆：采用水泥、砂子和水按照一定比例混合制备而成的砂浆。
3.水泥：选用普通硅酸盐水泥。
4.水：清洁的自来水。
施工步骤
1.清理施工区域：清除杂物、平整地面，确保排水沟的稳固和通畅。
2.划线定位：根据设计要求，在施工区域进行划线定位，确定排水沟的
位置和形状。
3.浇筑碎石层：在排水沟位置上浇筑一层碎石，厚度约为10厘米，用
来增强排水沟的承重能力。
4.铺设片石：将清洁的片石按照设计要求依次铺设在碎石层上，保证排
水沟的整齐美观。
5.浇注砂浆：在铺设好的片石之间和周围浇注砂浆，填满缝隙，增强排
水沟的固定性和密封性。
6.养护：等待砂浆充分干燥后进行定型，保持排水沟干燥，并做好后续
的维护工作。
施工注意事项
1.施工操作要规范，保证排水沟的整体美观和稳固性。
2.严格按照设计要求进行施工，确保排水沟的功能和性能。
3.施工过程中要保持施工区域的整洁，避免杂物造成影响。
4.施工期间要注意安全，佩戴劳动防护用品，避免发生意外伤害。
通过以上施工方案，浆砌片石排水沟可以在不同场所得到快速、高效的施工，提高排水效果，美化环境，为城市建设和农村改造提供有效的排水解决方案。
浆砌片石边沟施工方案
浆砌片石边沟施工方案浆砌片石边沟施工方案一、施工前准备1. 确定边沟施工的位置和长度，并根据实际情况制定施工计划。
2. 购买所需的材料和设备，包括片石、水泥、沙子、水泥浆攪拌机、铁锹、扫帚等。
3. 清理施工区域，将杂草、垃圾等清理干净。
二、施工步骤1. 根据设计要求，在边沟施工区域进行标定，并使用铁锹将边沟区域挖掏出来。
边沟的深度一般为20厘米，宽度根据设计要求决定。
2. 将挖掘出的土方进行清理，确保边沟底部平整，无杂物和凸起。
3. 在边沟底部和两侧墙壁刷上防水涂料，以增加边沟的密封性和耐久性。
4. 使用水泥浆攪拌机将水泥和沙子按一定比例掺和，并加入适量水搅拌成均匀的浆状物。
5. 将制成的水泥浆均匀的涂抹在边沟的底部和墙壁上，厚度应控制在2-3厘米，确保边沟的牢固性和耐久性。
6. 在施工过程中，应注意及时清理和处理浆料的冲洗，以免污染周边环境。
7. 将预制好的片石依次铺设在边沟的两侧墙壁上，并用橡皮锤轻轻敲击石块，使其紧密贴合。
8. 施工完成后，应进行养护处理。
在施工结束后的24小时内进行浇水保湿，并避免车辆和人员踩踏边沟。
三、安全措施1. 施工人员应佩戴好安全帽、安全鞋等防护用品，确保施工人员的人身安全。
2. 在施工现场设置警示标志，避免行人和车辆误入施工区域。
3. 使用电动设备时，应注意电源接地和线路的保护，防止发生触电事故。
4. 施工过程中，应注意及时清理工地，防止材料和堆积物堵塞沟道，造成积水。
以上就是浆砌片石边沟施工方案的详细内容。
在施工前需要做好充分的准备工作，包括购买材料和设备，清理施工区域等。
在施工过程中，要按照设计要求进行边沟的挖掘、清理和涂浆，确保边沟的牢固性和耐久性。
同时，还要注意施工安全和清理工地的工作，保证施工的顺利进行。
最后，施工完成后要进行养护处理，确保边沟的质量。
浆砌片石边沟施工工艺及注意事项
浆砌片石边沟施工工艺及注意事项一、施工工艺1.材料准备：首先要准备好石材和砌缝浆材。
石材一般选择质地坚硬、结构稳定的石材，并进行充分的清理和浸湿处理。
砌缝浆材一般选用水泥、石英砂等材料。
2.坡度设计：在进行浆砌片石边沟施工之前，要进行坡度设计。
边沟的坡度要合理设计，以确保雨水能够顺利流入下水道。
3.布砌缝材料：在石材表面涂抹一层砌缝浆材料，将其填充到石缝中，使石材之间形成牢固的连接。
4.粘贴石材：将涂抹砌缝浆材料的石材按照设计好的排列方式一块块粘贴在道路或广场边沟的石材底座上，注意要保持石材之间的间距一致。
5.整理修剪：粘贴完石材后，要用小锤进行整理和修剪，保持石材的整齐和平整。
同时要检查石材的稳固性，确保其不会因为外力而移动或倾斜。
6.填充砌缝：填充砌缝是整个施工过程中最重要的环节。
要将砌缝浆材均匀地填充到石材之间的缝隙中，并且要确保填充到位，没有空隙。
7.清理整理：粘贴完石材和填充砌缝后，要进行清理整理工作。
清理掉多余的砌缝浆材，保持石材表面的整洁和光滑。
8.养护保养：完成施工后，要对浆砌片石边沟进行养护保养。
养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落。
二、注意事项1.施工前的准备工作要充分，包括材料的准备和施工现场的清理。
确保材料的质量和施工现场的整洁，对后续的施工工作具有重要的影响。
2.施工时要注意安全防护，佩戴必要的防护用具，如安全帽、手套、口罩等。
遵守施工现场相关的安全规定，确保施工安全。
3.在进行石材的粘贴和填缝时，要保持手法稳定，力度均匀。
尽量避免砌缝浆材的过量使用或不足使用，以确保填充效果的均匀和牢固。
4.确保工艺的连续性和一致性。
施工过程中，要做到无缝衔接，石材的排列和填充要保持一致，以保证整个边沟的美观和牢固。
5.在施工完成后要及时做好清理工作，清理掉多余的砌缝浆材，保持石材表面的整洁和美观。
6.施工完成后要进行养护保养。
养护时要注意保持表面湿润，以防止砌缝浆材的开裂和脱落，同时定期检查边沟的稳固性，及时进行维修。
浆砌片石边沟施工方案
浆砌片石边沟施工方案1. 引言浆砌片石边沟是一种常见的景观石材应用方式，其可以用于公园、花园、广场等场所的景观建设，具有美观、耐久等优点。
本文将介绍浆砌片石边沟的施工方案。
2. 工具与材料在施工浆砌片石边沟时，需要准备以下工具和材料：•浆砌工具（如铲子、刮板等）•石材（选择适合的石材，常见的有花岗岩、石灰岩等）•砂浆•水平仪、尺子等辅助工具•水源设备3. 施工步骤3.1 准备工作在开始施工前，需要对施工区域进行准备工作，包括清理施工区域，确保地面平整，并对边沟进行布线。
3.2 材料准备首先要将石材按照规格和要求进行准备，可以根据设计要求进行切割和整理。
3.3 石材铺设将准备好的石材按照设计要求开始铺设。
先根据边沟尺寸和设计要求，选取适合的石材进行铺设。
3.4 浆砌填缝在铺设完成后，使用砂浆进行填缝。
首先，将砂浆调制成适合的浆糊状，然后使用浆砌工具将砂浆填入石缝中。
3.5 整平、校正在填缝完成后，使用水平仪和尺子等辅助工具对石材进行整平和校正，确保边沟的水平度和垂直度。
3.6 养护边沟施工完成后，要进行养护工作。
养护时间根据砂浆的干燥程度而定，通常需要数天的时间。
在养护期间，要对边沟进行保护，避免外力的影响。
4. 注意事项在施工浆砌片石边沟时，需要注意以下事项：•施工前要对施工区域进行清理和平整。
•选择适合的石材，保证石材的质量和外观。
•砂浆的浆糊状要适中，不宜过干或过稀。
•边沟的水平度和垂直度要保持良好。
•填缝时要注意填充均匀，确保填缝的美观和坚固。
•在养护期间要避免外力的影响，保护边沟不受损。
5. 总结本文介绍了浆砌片石边沟的施工方案。
在施工前的准备工作中，要对施工区域进行清理和平整；施工过程中，需要选择适合的石材，并进行填缝和整平；养护期间要保护边沟不受损。
通过合理的施工方案和注意事项，可以确保浆砌片石边沟的质量和美观。
浆砌片石水沟施工方案
浆砌片石水沟施工方案一、材料准备：1. 片石：选择质量好、形状规则的片石作为施工材料，尺寸以25-50cm长、15-30cm宽、10-20cm厚为宜。
2.水泥和砂浆：选择适合本地环境的水泥和砂浆，按照使用要求配制。
3.砂石：选择细沙和灰沙拌合作为施工用砂石，按照使用要求配制。
4.钢筋：根据设计要求的承重要求，选择合适的钢筋进行加固。
二、施工工艺：1.清理：清理施工场地，将杂物和土壤清除干净。
2.标线：根据设计图纸，在场地进行标线，确定水沟的位置和形状。
3.挖沟：按照设计要求，在标线范围内挖沟，注意保持沟底平整。
4.填充砂石：将砂石填充至沟底一定高度，然后压实。
5.敷设片石：按照设计要求，将片石依次敷设在沟的两侧，边缘处采用较大的片石进行加固。
6.铺设钢筋：根据设计要求，将钢筋按照间距和位置要求铺设在水沟内。
7.浇注砂浆：在钢筋上浇注砂浆，使砂浆填充至片石的缝隙并保持平整。
8.敲打：用木槌敲击砂浆面，使其更加紧密，并排除气泡。
9.养护：水沟施工完成后，进行定期浇水养护，保持砂浆的湿润，以便硬化。
三、施工要点：1.片石的选择和摆放应按照设计要求进行，尽量使水沟的外观美观，同时保证水沟的稳固性。
2.切割片石时应注意安全，使用专业工具，并佩戴好个人防护设备。
3.挖沟时要保证沟底平整，厚度均匀，以保证施工质量。
4.浇注砂浆时要趁砂浆未完全凝固之前，用木槌敲打，使其更加紧密，减少空隙。
5.施工过程中要注意保持工地整洁，定期清理施工现场，并保持施工材料的保存和保护。
四、安全措施：1.施工前要对施工人员进行安全培训，使其了解施工中的安全注意事项。
2.严格遵守施工现场的安全规定和操作规程，不得擅自修改或忽视安全措施。
3.使用尖锐工具时要格外小心，避免划伤或戳伤自己或他人。
4.在施工现场设置明显的警示标志，以提醒人员注意施工区域。
5.在高温天气中进行施工时，要注意防暑降温，充分补充水分，避免中暑。
通过以上施工方案，可以确保浆砌片石水沟的施工质量和施工安全，达到预期的效果。

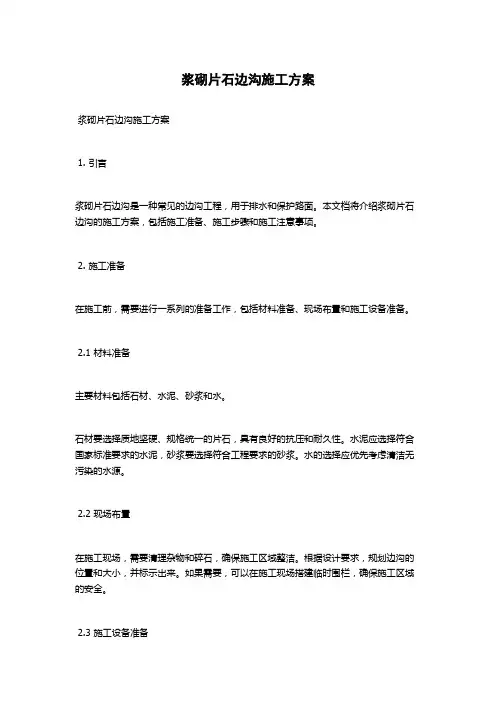

浆砌片石边沟施工方案
浆砌片石边沟施工方案浆砌片石边沟施工方案1. 引言浆砌片石边沟是一种常见的边沟工程，用于排水和保护路面。
本文档将介绍浆砌片石边沟的施工方案，包括施工准备、施工步骤和施工注意事项。
2. 施工准备在施工前，需要进行一系列的准备工作，包括材料准备、现场布置和施工设备准备。
2.1 材料准备主要材料包括石材、水泥、砂浆和水。
石材要选择质地坚硬、规格统一的片石，具有良好的抗压和耐久性。
水泥应选择符合国家标准要求的水泥，砂浆要选择符合工程要求的砂浆。
水的选择应优先考虑清洁无污染的水源。
2.2 现场布置在施工现场，需要清理杂物和碎石，确保施工区域整洁。
根据设计要求，规划边沟的位置和大小，并标示出来。
如果需要，可以在施工现场搭建临时围栏，确保施工区域的安全。
2.3 施工设备准备常用的施工设备包括铁锹、镐、水平仪、锤子等。
根据具体情况，可以适当准备机械设备，如挖掘机、推土机等。
确保施工设备良好运行和维护，以保证施工效率和质量。
3. 施工步骤浆砌片石边沟的施工可以分为以下几个步骤：3.1 施工测量和布置根据设计要求，使用水平仪和尺子等工具测量确定边沟的位置和高度。
根据测量结果，以适当的间距在施工现场布置标志物，以用于指导施工。
3.2 边沟开挖使用挖掘机或铁锹等工具，在标志物的引导下进行边沟开挖。
边沟的深度和宽度应符合设计要求。
在开挖过程中，要注意保持边沟的坡度和水平度。
3.3 边沟处理在开挖完成后，使用锤子和镐等工具对边沟进行处理。
去除边沟底部的杂物和碎石，并确保边沟底部平整。
边沟的两侧要保持垂直或近垂直，以便后续砌石。
3.4 石材砌筑将选好的石材依次砌在边沟两侧，使用水泥砂浆将石材固定在一起。
在砌筑的过程中，要注意石材的大小和规格的统一，以保证边沟的整体美观和稳定性。
3.5 浆砌填缝砌筑完成后，使用浆料对石材之间的缝隙进行填充和修补。
浆料的配比和施工要求应符合设计要求。
填缝时要保证填充均匀，并及时清理多余的浆料。
3.6 确认施工质量在施工完成后，使用水平仪等工具检查边沟的水平度和坡度，确保达到设计要求。
浆砌片石排水沟施工方案
浆砌片石排水沟施工方案一、工程概况二、施工准备1.确定施工位置和沟渠形状和尺寸。
根据工程地区的水文地质条件和排水需求，在施工前要进行现地勘测和设计。
2.选用合适的石材。
片石应选用自然石质地坚硬、质量好、造价低的石材，比如花岗岩、灰岩等。
3.准备施工工具和设备。
包括挖掘机、铁锤、钢镐、水平仪等。
三、施工步骤1.开挖沟槽。
按照设计要求，用挖掘机开挖出一条连续的沟槽。
沟宽和沟深可以根据设计要求进行调整。
2.填筑石垫层。
在沟槽底部铺设一层厚度为10-15厘米的碎石，用铁锤和钢镐进行夯实。
3.浆砌片石。
选用大小相近的石块，用水泥砂浆逐层叠加，注意保持每一层石块的平整度和水平度，以保证工程的牢固度和美观度。
4.设置排水孔。
在片石的中间或两侧设置排水孔，以便将积水排出。
排水孔应根据设计要求进行施工，通常每隔一段距离进行设置。
5.检查施工质量。
定期检查施工质量，确保石块的质量和平整度。
四、安全注意事项1.施工现场应设置明显的安全标志，保证施工区域的安全。
2.操作挖掘机等大型设备时，应严格遵守操作规范，确保施工过程中不发生事故。
3.在施工过程中，人员应佩戴安全帽、安全鞋等防护用品，严禁穿越沟渠。
4.施工完成后，清理现场垃圾和遗留物。
五、质量检验和验收1.施工完成后，对排水沟的工程质量进行检验。
主要检查沟渠形状、坡度和石块的平整程度等。
2.进行冲刷试验，测试排水沟的排水性能和稳定性。
3.完成施工并通过检验后，可进行竣工验收。
六、施工时间七、施工经费结语浆砌片石排水沟施工方案旨在保证工程的质量和安全，确保排水沟的功能能够正常发挥。
在施工过程中，应严格按照方案进行施工，并定期检查和验收，确保工程的顺利进行。
同时，施工过程中要加强安全意识，有效避免施工事故的发生。
浆砌片石边沟施工方案
浆砌片石边沟施工方案一、项目概述浆砌片石边沟是指通过使用浆砌片石材料，对道路或园林绿化中的边沟进行施工与整修的工作。
本方案旨在对浆砌片石边沟的施工步骤、施工材料、施工要求等方面进行详细说明，以确保施工质量和美观效果。
二、施工步骤1. 准备工作a) 根据设计要求，确定边沟的起止点、宽度和深度，并进行测量标定。
b) 申请相应的施工许可证，并确保施工区域安全无障碍。
2. 材料准备a) 选购优质的浆砌片石材料，根据设计要求确定石材的规格和数量。
b) 准备灰浆、水泥、砂子等辅助材料，按比例进行配制，确保浆砌片石稳固牢固。
3. 基础处理a) 对原有边沟进行清理，去除杂草和垃圾，保持基础干燥清洁。
b) 在基础面上进行喷淋防水处理，确保边沟的排水畅通。
4. 铺设石材a) 按照设计要求，依次将石材依次沿边沟线铺设。
b) 使用专业工具对石材进行拍打、整平，确保石材牢固稳定。
5. 浆砌施工a) 将预配制好的灰浆通过专业工具均匀地涂抹在石材上。
b) 使用细毛刷或小铲子将灰浆填充到石材缝隙中，确保缝隙充实。
6. 后处理a) 使用湿布对石材表面进行擦拭，确保整体的美观度。
b) 检查边沟施工质量，如有需要，及时进行修补和调整。
三、施工要求1. 施工人员必须具备相关的技能和持证上岗。
2. 施工现场应设置警示标识，确保施工区域安全通畅。
3. 施工中应遵循安全操作规程，使用个人防护装备，防止意外伤害的发生。
4. 施工过程中应及时清理垃圾和废料，保持施工场地整洁。
5. 施工质量应符合设计要求和相关标准，确保边沟的牢固和美观。
四、施工注意事项1. 在施工前要仔细查看设计图纸，了解边沟形状、尺寸和材料要求。
2. 严禁在施工中更换设计图纸之外的材料或改变施工方案。
3. 施工过程中要严格按照步骤进行，保证施工质量和进度。
4. 如遇恶劣天气或其他不可抗力因素，应暂停施工并做好防护措施。
5. 施工结束后，对施工现场进行清理，确保周围环境的整洁。
浆砌片石边沟施工与方案
浆砌片石边沟施工与方案一、引言浆砌片石边沟是一种常见的排水设施，广泛应用于城市路边、广场、公园等场所。
其功能是排除道路、广场等场地上的雨水，避免水滞留造成地面积水，同时也能美化景观，提升环境品质。
本文将详细介绍浆砌片石边沟的施工方案。
二、施工前的准备工作1.工程设计：根据具体的场地条件和排水需求，进行浆砌片石边沟的设计，包括边沟的长度、宽度和坡度等。
2.材料准备：根据设计要求，准备好所需的材料，包括石材、水泥、砂浆等。
3.工具准备：准备好施工所需的工具和设备，如锤子、凿子、测量工具等。
4.施工区域准备：清理施工区域，确保地面平坦，没有杂物和垃圾。
三、施工步骤1.测量和标注：根据设计要求，在施工区域进行测量，并用轻削标识出边沟的位置和尺寸。
2.挖掘：使用挖掘机或铲子挖掘边沟的轮廓，确保边沟的宽度和深度符合设计要求。
3.填土：将挖掘出来的土壤填充到边沟内，确保边沟底部平坦。
4.安装边石：在边沟的两侧安装边石，边石的高度应与地面齐平。
5.浆砌：将事先准备好的石材按照设计要求砌入边沟内，使用砂浆固定。
6.整平：使用铲子或扫帚将边沟内的砂浆和土壤整平。
7.养护：等待砂浆干燥后，进行养护，用水浇湿边沟，保持湿润一段时间，以加强砂浆的结实度。
8.清理：清理施工现场，清除垃圾和杂物，保持整洁。
四、施工安全注意事项1.引导交通：在施工期间，根据需要设置施工标志和警示标志，确保交通安全。
2.人员安全：施工人员应穿戴好安全帽、护目镜、手套等个人防护装备，避免发生意外伤害。
3.机械操作：如果使用挖掘机等机械进行挖掘工作，操作人员应熟悉机械的使用方法，并保持机械的正常运行。
4.环境保护：施工过程中应注意保护周围环境，避免对周围的植物和建筑物造成损害。
五、施工质量控制1.注意施工质量：保证砌体的垂直度和水平度，砂浆的厚度应均匀。
2.使用优质材料：使用质量可靠的石材和砂浆，确保边沟的使用寿命。
3.进行验收：施工完成后，进行验收，检查边沟的砌体是否坚固，是否存在松动和开裂等问题。
浆砌片石边沟施工方案
浆砌片石边沟施工方案一、概述二、施工前准备工作1.设计方案确认：根据工程实际需要，确认边沟的宽度、深度和长度等参数，并进行合理设计。
2.施工图纸编制：根据设计要求，绘制边沟的施工图纸，明确边沟的位置、尺寸和形状等。
3.材料采购：根据施工图纸确定所需的浆砌片石材料，并进行采购。
三、施工步骤1.边沟开挖：按照设计要求，使用挖掘机进行边沟的开挖，保证边沟的宽度和深度符合要求，并保持边沟底部平坦。
2.边沟基底处理：清理边沟底部的杂物和泥土，并进行均匀的压实处理，确保基底坚实平整。
3. 开始浆砌：将浆砌片石按照设计要求逐块进行拼砌，保持石块之间的间隙不大于2cm。
4.石块固定：在拼砌好的砌块之间填入石灰浆，并使用木锤将石块轻轻敲实，确保石块牢固固定。
5.全面检查：完成浆砌后，对边沟进行全面检查，确保石块之间没有空隙和裂缝，并进行必要的修整。
6.检查排水效果：在施工完成后，排放一定量的水进行检查，确保边沟能够正常排水，排水效果良好。
7.清理现场：清理施工现场，将施工过程中产生的垃圾和杂物进行清除和处理。
四、施工注意事项1.施工期间，工地要设置施工警示标志，确保施工区域的安全。
2.在使用挖掘机进行边沟开挖时，要注意控制挖掘机的操作深度，避免对周边设施和管道造成损坏。
3.在边沟砌筑过程中，要根据实际情况合理调整石块的尺寸和形状，确保拼砌的整体美观。
4.拼砌石块时，要注意石块之间的间隙不要过大，以免影响边沟的排水效果。
5.使用石灰浆进行石块的固定时，要掌握好石灰浆的配比和浇注方法，确保石块之间的间隙被填满。
6.在进行边沟的清理和检查时，要仔细观察石块之间是否有裂缝和破损，及时进行修补。
五、安全措施1.施工人员必须穿戴好安全帽、工作服和防护鞋等必要的个人防护装备。
2.在边沟开挖和砌筑过程中，要设置围栏和警示标志，确保人员和车辆的安全。
3.挖掘机操作人员必须熟悉挖掘机的操作规程，严禁在操作过程中违规行为的发生。
4.施工现场要保持整洁，避免杂物和工具造成的安全隐患。
浆砌片石施工工艺
浆砌片石施工工艺1、片石砌筑工程施工工艺流程为：砌筑准备→测量放线→基面处理→铺平缝砂浆→摆石→调正→竖缝砂浆填塞→扦实(振捣) →勾缝→养护→下一轮施工。
2、砌筑准备(1)砂浆试配将正规厂家生产的原材料试配其标号，达到设计要求后，报监理批准后执行。
(2) 片石检查检查片石的抗压强度标号和石质抗风化能力是否达到设计要求，片石表面的含泥量及污染程度是否达到设计要求，并用清水冲洗湿润后备用。
(3)基面处理在软基上用人工清理基面上的杂物，夯实基面，使其达到设计承载能力。
在岩石基面上，经人工搓毛后清除基面上的土块、松动石块、杂物等，冲洗基岩表面的泥沙后备用；泥岩基础清理完毕立即用高标号水泥砂浆封闭。
经现场监理工程师验收合格，清除基面土块、松动石子等杂物清除后，方可进行浆砌条石工程的砌筑。
(4)测量放线按设计放出砌体的内外边线，并检查其精度。
中心直线误差不大于10mm，垂直度误差小于3mm，高程误差小于5mm。
各控制点位确定后，用墨斗将线弹于基岩或基础上，精度检查合格后进入一道工序。
3、浆砌片石砌筑方法(1)砂浆拦制水泥砂浆制采用强制砼型拌合机拌制，手推车或人工运送至各砌筑工程面；砂浆稠度控制在30-50mm，当气温变化较大时，应作适当的调整；砂浆应随拌随用，保持新鲜。
(2)砂浆铺筑浆砌条石采用铺浆法砌筑，铺砂浆前，基面及片石料充分洒水湿润，砂浆铺筑面要均匀饱满，大面平整，砂浆应填平基座的凹进部分及坚缝，有必要时，对砂浆进行适当的振捣和搓密。
(3) 片石铺筑砌筑时应先铺浆后砌筑，石块应分层卧砌，上下错缝，内外搭接，砌立稳定，分段位置应尽量设在沉降缝隙或伸缩缝外；砌体砂浆必须饱满，石块间不得直接紧靠。
砌缝要求饱满，勾缝自然，匀称美观，表面平整，砌石外露面的砂浆应清除干净。
浆砌石筑轮郭及表面平整应采用尼成接线控制，表面偏差不得大于30mm，砌缝度：平缝15-20mm，坚缝20-30mm。
砌体外露面砌筑后，及时采用湿砂覆盖，人工洒水养护、养护时间14d，并经常保护外露面的湿润。
浆砌片石边沟施工方案
浆砌片石边沟施工方案（1）施工准备1）砂浆（A）砌体工程所用水泥砂浆的标号，必须达到设计要求，满足砂浆流动性、保水性、耐久性及粘结力、抗压强度和外观质量要求。
各种标号的砂浆配合比依据试验室提供的资料为准。
（B）砂浆必须具有适当的流动性和良好的和易性，以保证砌体灰缝充分填满和压实。
砂浆的稠度用标准圆锥体在垂直方向沉入砂浆的深度表示。
砂浆现场用直接观察法检查，即用手捏成小团，以指缝不出浆，松手后不松散为适度。
砂浆随拌随用。
当在运输或贮存过程中发生离析、泌水现象时，砌筑前重新拌和。
已凝结的砂浆，不得使用。
（C）砂浆配合比由试验室确定，并经监理认可后下发执行。
2）石材（A）石料必须质地坚硬，石质均匀一致，不宜风化且未风化、无裂纹，抗压强度、耐久性、抗冻性等经试验鉴定满足要求，有石材试验报告单。
石料表面如有泥污、水锈或苔藓，清除洗刷干净后方准使用。
（B）一般应由爆破法或楔劈法开采石块，中部厚度不小于30cm，卵形和薄片者不得使用，用作镶面的片石，选择表面较平整及尺寸较大者，且边缘厚度不得小于30cm。
砌筑前稍加修整，并将影响灰缝的尖、凸棱角敲掉。
石料大致修凿方正、上下面大致平行并有较平的一面。
修凿时外露面及经过修整的部位达到无明显凹凸。
（C）风化石、裂纹石、有软弱夹层的石块必须剔除，不得使用。
（D）石块在砌筑前浇水湿润。
3）场地平整依据现场勘查施工范围，用人工配合挖机整平方法将施工范围内垃圾、有机物残渣及原地面草皮、树根、农作根系和地表土给予清除，堆放在现场质检工程师、监理工程师认可弃土场内，严禁随地弃土，预防对环境造成污染。
4）施工放样依据设计图纸及主路面边线，结合该段排水沟具体尺寸、开挖深度及坡比放出基坑开挖线。
5）沟槽开挖施工测量人员放样确定开挖边线和开挖高程。
开挖尽量采用机械施工，施工过程中，加强高程及边线的测量，严格控制超挖。
开挖底部预留20cm，人工清除，以避免扰动基底持力层。
基础开挖完成后就平面位置、开挖面高程、开挖尺寸、开挖坡度、开挖面平整度、基底承载力等项目自检，自检合格报请监理工程师进行隐蔽工程验收，合格确认后，方可进行下一道工序施工。
浆砌片石边沟方案
浆砌片石边沟工程施工方案1．施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2．施工方法（1）沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（2）片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求：①石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
②砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
③施工现场不堆放不合格材料，废弃的材料及时清理出场。
沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm （2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于1.2m，各段水平砌缝一致。
砌筑中的三角缝不得大于20mm；各工作缝相互错开。
若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
浆砌片石边沟工程施工方案
浆砌片石边沟工程施工方案1、施工放样排水沟工程分段施工，分段放样，根据路基中线及护坡道高程放出两侧坡角线，再根据边沟流水高程坡比及护坡道宽度，放出排水沟中线及边线，线位设好以后请监理检测，符合要求后再进行下道工序。
2、施工方法（1）沟槽开挖放好边沟沟底沟沿边线，并用白灰在地上画出，利用人工配合挖掘机械开挖，自卸汽车运输，开挖至距设计尺寸10~15cm时，改以人工挖掘。
人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。
开挖清理完毕后，然后请监理检验。
（2）片石砌筑沟槽检验合格后，先用木桩每10米一处钉好砌石位置，挂好横断面线及纵断面线，即可按线砌筑，砌筑工艺要严格执行技术规范及招标文件的施工技术要求。
材料要求：①石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。
②砂浆随拌随用，保持适宜稠度；在拌和3~5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。
③施工现场不堆放不合格材料，废弃的材料及时清理出场。
沟体片石砌筑：排水沟采用挤浆法分层砌筑每分层高度10~15cm （2层卧片石）分层与分层间的砌筑砌缝应大致找平，各工作层应相互错开，不得贯通。
较大的片石使用于下层且大面朝下，安砌时选取形状及尺寸较为合适的片石，尖锐突出部分敲除，竖缝较宽时，在砂浆中塞以小石块，砌缝宽度不大于2cm，砌筑过程中要注意选用较大、较平整的石块为外露面和坡顶、边口，石块使用时应洒水湿润，若表面有泥土、水锈先冲洗干净，尤其下层砌及角隅石不能偏小，砂浆要饱满，石缝以砂浆和小碎石充填，片石不能竖立使用，石料挤浆要符合要求，不能紧贴无砂浆，宽度要一致，不能有假缝，当分几段同时砌筑时，相邻高差不大于 1.2m，各段水平砌缝一致。
砌筑中的三角缝不得大于20mm；各工作缝相互错开。
若石块松动或砌缝开裂，要将石块提起，将垫层砂浆与砌缝砂浆清扫干净，然后将石块重铺砌在新砂浆上。
浆砌片石边沟施工工艺
（1）设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底。
（2）所需要的材料如砂、片块石、水泥已进场并检测合格，砂浆配合比已确定。
（3）所需的机械设备、人员已准备就绪。
（4）现场的安全质量保证体系已建立，分项工程责任牌已制作，明确了各工点、工序负责人。
（5）根据图纸要求，边沟、排水沟的现场放样完成，并经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。
（6）分项工程开工报告已得到批复，施工现场的劳动力满足施工进度要求，施工进度计划及分项工程的施工方案得到批准。
（1）一般要求：根据设计图纸要求，确定各施工工序，如对于软基地段需增加土工布铺设的工序，并且如设计为干砌排水沟，应先干砌后勾缝处理。
（1）排水沟、边沟、截水沟的测量放样统一采用红外线测距仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
（2）放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进出水口顺利连接。
（3）截水沟顶面应略低于自然坡面,若遇冲沟应设缺口将水导入截水沟。
（4）基坑开挖根据土质情况，可采用机械开挖和人工开挖配合完成，也可采用人工开挖成型。
如采用机械开挖，应防止超挖，应留出5~10cm左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
基坑开挖后，需进行沟底高程复测。
（5）基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外，禁止堆放在排水沟外侧，影响场地的外观及排水效果，或回流至排水沟内影响正常排水。
（6）采用干砌片石铺筑时，应选用有平整面的片石，各砌缝要用小石子嵌紧，采用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水，若沟底采用抹面时，抹面应平整压光。
（7）边沟、排水沟的进出水口，应妥当加固，以防水流危害路基。
（8）截水沟出水口一般应设深度不小于1米的截水墙或消能设施，以免出水口在水流作用下冲毁。
浆砌片石排水渠施工工艺
浆砌片石排水渠施工工艺(1）施工准备选择符合要求的原材料，水泥、砂、石料等材料进场前做好复试工作,合格后报请监理验收合格后方可进场投入使用。
把好材料检验关，杜绝使用不合格的材料。
对原材料的要求如下：选用的水泥应能使所配制的砂浆强度达到要求、收缩小、和易性好和节约水泥为原则。
符合现行国家标准,并附有制造厂的水泥品质试验报告等合格证明文件。
水泥进场后，应按其品种、强度、证明文件以及出厂时间等情况分批进行检查验收。
对所用水泥应进行复查试验。
袋装水泥在运输和储存时应防止受潮,堆垛高度不宜超过 10 袋.不同强度等级、品种和出厂日期的水泥应分别堆放。
水泥如受潮或存放时间超过 3 个月,应重新取样检验,并按其复验结果使用。
砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上,也可采用细砂.砂的最大粒径,当用于砌筑片石时,不宜超过 5mm；当用于砌筑块石、粗料石时，不宜超过 2.5mm.如砂的含泥量达不到混凝土用砂的标准，当砂浆强度等级大于或等于M5 时，可不超过5％，小于M5 时可不超过7％。
砌体所用的石料应选择质地坚实、无风化剥落和裂纹的石块，块体的中部厚度不宜小于150mm。
片石中部厚度不应小于200mm；石砌体各部位所用石块要大小搭配使用，不可先用大块后用小块.采用形状不规则的乱毛石、形状太不规则但相对的两个平面大致平行的平毛石以及经过加工的块石，其强度等级均应不低于30Mpa.用做镶面的片石，应选择表面较平整、尺寸较大者，并应稍加修整。
（2）排水沟砌筑施工开挖前做好清理场地,复测定位，确定纵横向轴线控制桩和水准点控制桩，并固定，做好桩位防护工作。
开挖沟槽时，根据地形，做好施工的临时排水设施。
开挖后应将沟底进行夯实、整平后方可开始铺砌。
砌筑前，应清除石块表面的泥垢、水锈等杂质,必要时用水清洗后方可使用。
砂浆的配合比可通过试验确定，可采用质量比或体积比,并应满足该规范中技术条件的要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浆砌片石边沟施工工艺82115
9. 1. 1施工前提条件：
(1)设计图纸及文件已审核，提出的问题已得到相关部门的回复，并对班组进行了详细的施工技术交底。
(2)所需要的材料如砂、片块石、水泥已进场并检测合格，砂浆配合比已确定。
(3)所需的机械设备、人员已准备就绪。
(4)现场的安全质量保证体系已建立，分项丄程责任牌已制作，明确了各工点、工序负责人。
(5)根据图纸要求，边沟、排水沟的现场放样完成，并经复核与现场地形符合，与桥涵、结构物及线外排水系统或自然水系能平顺衔接，能够形成完整的排水系统。
(6)分项工程开工报告已得到批复，施工现场的劳动力满足施工进度要求，施工进度计划及分项工程的施工方案得到批准。
9. 1. 2施工工序
(D-般要求:根据设计图纸要求，确定各施工工序，如对于软基地段需增加土工布铺设的工序，并且如设计为干砌排水沟，应先干砌后勾缝处理。
(2)施工工序见图9.1.2图9.1.2 一般路段边沟施工流程图9.1.3施工技术与工艺：(1)排水沟、边沟、截水沟的测量放样统一采用红外线测距仪精确放样，确保沟体线形美观，直线线型顺直，曲线线形圆滑。
(2)放样一般以两个结构物之间的长度为一个单元，以确保边沟、排水沟与结构物的进岀水口顺利连接。
(3)截水沟顶面应略低于自然坡面，若遇冲沟应设缺口将水导入截水沟。
(4)基坑开挖根据土质情况，可采用机械开挖和人工开挖配合完成，也可采用人工开挖成型。
如采用机械开挖，应防止超挖，应留出5~10cm左右富余，由人工修整成型，确保边沟、排水沟的边坡平整、稳定，严禁贴坡。
基坑开挖后，需进行沟底高程复
测。
(5)基坑开挖土方应堆置在与路堑边坡顶一侧并予以夯实或运出场外，禁止堆放在排水沟外侧，影响场地的外观及排水效果，或回流至排水沟内影响正常排水。
(6)采用干砌片石铺筑时，应选用有平整面的片石，各砌缝要用小石子嵌紧，釆用浆砌片石铺砌时，砌缝砂浆应饱满，沟身不漏水，若沟底采用抹面时，抹面应平整压光。
(7)边沟、排水沟的进出水口，应妥当加固，以防水流危害路基。
(8)截水沟出水口一般应设深度不小于1米的截水墙或消能设施，以免出水口在水流作用下冲毁。
9. 1. 4施工质量
(1)排水设施要求纵坡顺适，沟底平整，排水畅通。
(2)边沟要求线形美观，直线线形顺直，曲线线形圆滑。
(3)构造物要求坚实、稳定。
(4)基础伸缩缝应与墙身伸缩缝对齐。
(5)砌体抹面应平整、压光、直顺，不得有裂缝，空鼓现象。
(6)实测项U参见质量检验评定标准JTGF80/l-2004o
9. 2跌水、急流槽
9. 2. 1施工前提条件见9. 1. 1。
9.2.2施工工序:测量放养、基坑开挖、墙体砌筑。
9. 2. 3施工技术与工艺
(1)跌水与急流槽必须用浆砌垢工结构，跌水的台阶高度可根据地形、地质等条件决定，多级台阶的各级高度可以不同，其高度与长度之比应与原地面坡度相适应，台阶高度一般应不大于0.5~0.6m,通常为0.3~0.4m。
(2)跌水可用浆砌片石或水泥栓浇筑，沟槽壁及消力池的边墙厚度:浆砌片石为0. 25^0. 4m,
碗为0.2m,高度应高出计算水位至少0. 2m,槽底厚度为0. 25~0. 4m,出口设置隔水墙。
(3)跌水一般设有消力槛，设置时槛的顶宽不小于0. 4m,并设有尺寸
5cm*5cm x l 0cm* 10cm的泄水孔，以便水中断时，排除消力池内的积水。
(4)跌水槽一般筑成矩型，但跌水高度不大，槽底纵坡较缓，亦可采用梯形断面，梯形跌水槽身，应在台阶前0.5~1.0n)和台阶后1.0〜1.5n)范围内加固。
(5)急流槽的纵坡，一般不宜超过1:1.5,可用浆砌片(块)石砌筑或混凝土浇筑。
(6)为防止滑动，可在斜坡急流槽背砌防滑平台以阻止下滑。
(7)进水槽和出水槽底部应用片石铺砌，水泥浆勾缝，长度一般不小于10m,个别情况,应在下游铺设厚0. 2〜0. 5m长2. 5m的防冲铺砌。
(8)急流槽很长时，应分段砌筑，每段长不宜超过10m,接头处以防水材料填缝，密实无空隙。
(9)急流槽宜砌成粗糙面，或嵌入约1 Ocm^lOcm坚石块，用以消能减小流速。
(10)对于汇水面积较大的路堑边坡急流槽，应考虑加大、加深急流槽尺寸，并在底部设消能设施后，导入路基排水系统。
9. 2. 4施工质量
(1)急流槽所用的混凝土及砌筑砂浆强度应满足图纸要求，配合比准确，砌缝隙砂浆饱满，槽内抹面平整，直顺。
(2)进口汇集水流设施，出口设备消力槛等应砌筑牢固，不得有裂缝空鼓现象。
(3)槽内抹面平顺无裂纹。
(4)设置坡度顺直，无折坡现象。
9. 3盲沟、渗沟
9. 3. 1施工前提条件见9. 1. 1。
9.3.2施工工序见图9. 3.2图9. 3.2盲沟、渗沟施工流程图
9. 3. 3施工技术与工艺
(1)渗沟、盲沟的基坑开挖宜自下游向上游进行，并应随挖随即支撑和迅速回填，暴露时间原则上不超过7天，以免造成坍塌，支撑渗沟应间隔开挖。
(2)当渗沟开挖深度超过6m时，须选用框架式支撑，在开挖时自上而下随挖随加支撑，施工回填时应自下而上逐步拆除支撑。
(3)盲沟的埋置深度，应满足渗水材料的顶部(封闭层以下)不得低于原有地下水位的要求。
当排除层间水时，盲沟底部应埋于最下面的不透水层上。
(4)当采用无纺土工布作反滤层时，应先在底部及两侧沟壁铺好地位，并预留顶部覆盖所需的土丄布，拉直平顺紧贴下垫层，所有纵向或横向的搭缝应交替错开，搭接长度均不得小于300mm o
(5)盲沟的底部和中部用较大碎石或卵石(粒径30"50mm)填筑，在碎石或卵石的两侧和上部，按一定比例分层(层厚约150mm)并填较细颗粒的粒料(中砂、粗砂、砾石)，做成反滤层，逐层的粒径比例，大至按4:1递减。
砂石料颗料小于0.15mm 的含量不应大于5%。
在盲沟顶部做封闭层，用双层反铺草皮或其他材料(如土工合成的防渗材料)铺成，并在其上夯填厚度不小于0. 5m的粘土防水层。
(6)渗沟的出水口宜设置端墙壁，端墙下部留出渗沟排水通道大小一致的排水沟，端墙排水孔底面跨排水沟沟底的高度不宜小于0.2m,端墙出口的排水沟应进行加固，防止冲刷。
(7)填石渗沟只宜用于渗流不长的地段，且纵坡不能小于1%,宜采用5%,出水口底面标高，应高出沟外最高水位0.2m。
9. 3. 4施工质量
(1)反滤层应层次分明，出水口应排水通畅。
(2)实测项U参见质量检验评定标准JTGF80/l-2004o。
