变压器试验作业指导书

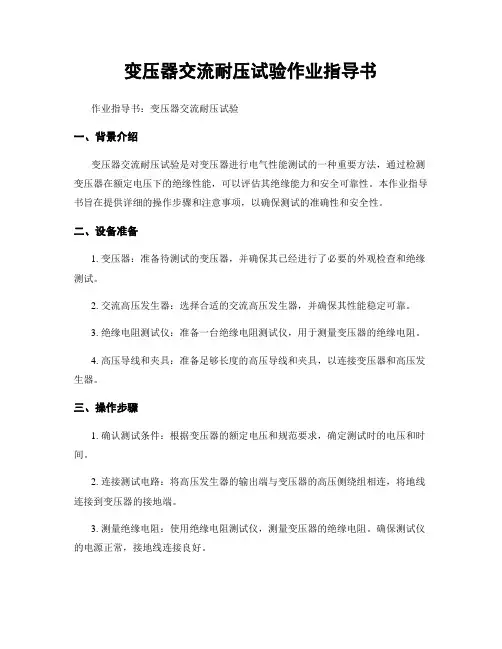

变压器交流耐压试验作业指导书
变压器交流耐压试验作业指导书作业指导书：变压器交流耐压试验一、背景介绍变压器交流耐压试验是对变压器进行电气性能测试的一种重要方法，通过检测变压器在额定电压下的绝缘性能，可以评估其绝缘能力和安全可靠性。
本作业指导书旨在提供详细的操作步骤和注意事项，以确保测试的准确性和安全性。
二、设备准备1. 变压器：准备待测试的变压器，并确保其已经进行了必要的外观检查和绝缘测试。
2. 交流高压发生器：选择合适的交流高压发生器，并确保其性能稳定可靠。
3. 绝缘电阻测试仪：准备一台绝缘电阻测试仪，用于测量变压器的绝缘电阻。
4. 高压导线和夹具：准备足够长度的高压导线和夹具，以连接变压器和高压发生器。
三、操作步骤1. 确认测试条件：根据变压器的额定电压和规范要求，确定测试时的电压和时间。
2. 连接测试电路：将高压发生器的输出端与变压器的高压侧绕组相连，将地线连接到变压器的接地端。
3. 测量绝缘电阻：使用绝缘电阻测试仪，测量变压器的绝缘电阻。
确保测试仪的电源正常，接地线连接良好。
4. 施加高压：打开高压发生器的电源，并逐步增加输出电压，直到达到测试要求的电压。
保持电压稳定，记录测试时间。
5. 观察变压器运行情况：在测试过程中，观察变压器的运行情况，包括温度、噪音和振动等。
如发现异常情况，应立即停止测试并进行检查。
6. 测试结束：达到测试时间后，逐步降低高压发生器的输出电压，直到归零。
断开测试电路，关闭设备电源。
四、注意事项1. 安全第一：在进行变压器交流耐压试验时，务必遵守相关的安全规范和操作要求。
确保操作人员具备相关的安全知识和技能。
2. 设备检查：在进行测试之前，对设备进行必要的检查和维护，确保其正常工作和安全可靠。
3. 测试环境：测试应在干燥、通风良好的环境中进行，避免有害气体和灰尘的干扰。
4. 数据记录：在测试过程中，及时记录测试数据，包括测试时间、电压和绝缘电阻等。
确保数据准确可靠。
5. 异常处理：如发现变压器运行异常、电压波动或其他不正常情况，应立即停止测试，并进行必要的检查和维修。
电力变压器局部放电试验作业指导书
电力变压器局部放电试验作业指导书一、试验目的电力变压器是电力系统中不可或缺的重要设备之一，为了保证其正常运行和延长使用寿命，需要进行局部放电试验。
本作业指导书的目的是为试验人员提供详细的操作步骤和注意事项，确保试验的准确性和安全性。
二、试验内容1. 试验前准备试验前需确认试验设备的运行状态良好，包括变压器的绝缘状态、试验仪器的正常工作等。
同时，需要了解变压器的基本情况、试验要求和试验标准。
2. 试验仪器准备准备好局部放电试验仪器，包括放电测量仪、高压测试变压器、峰值表、数字示波器等。
确保仪器的准确性和稳定性。
3. 试验操作步骤（1）试验前检查确认试验对象的电压等级和型号，并检查变压器的外观、绝缘状况等是否符合要求。
同时，检查所有连接线路的接触是否良好。
（2）试验装置连接将试验仪器与被测变压器的高压侧和低压侧进行连接，确保连接线路的正确性。
同时，接地线路的接地电阻应达到规定要求。
（3）试验参数设置根据试验要求设置好试验参数，包括电压等级、试验时间、损耗公差等。
（4）试验开始打开试验仪器，开始进行局部放电试验。
期间需要注意观察试验仪器的显示情况，如出现异常情况应立即停止试验。
（5）试验记录和分析试验过程中需记录试验参数和仪器测得的数据，包括放电量、放电形态等。
试验结束后，对数据进行分析和评估，判断变压器的绝缘状态。
4. 试验安全操作在进行局部放电试验时，要注意保持试验环境的干燥和清洁，确保试验的准确性。
同时，操作人员必须佩戴防静电手套、防静电鞋等防护措施，防止电流通过人体造成伤害。
三、试验注意事项1. 试验操作前要进行试验设备的检查，确保其正常工作。
2. 进行试验前要详细了解试验对象的基本情况和试验要求，以便合理设置试验参数。
3. 试验结束后要对试验数据进行及时的记录和分析，评估被测变压器的绝缘状况。
4. 在试验过程中要实时观察试验仪器的显示情况，如发现异常情况应立即停止试验。
5. 进行试验时要保持操作环境的干燥和清洁，确保试验结果的准确性。
变压器检验作业指导书
变压器检验作业指导书一、引言变压器是电力系统中重要的电气设备之一，用于变换电压和传输电能。
为确保变压器的正常运行和安全使用，进行定期的检验是必要的。
本作业指导书旨在提供变压器检验的详细步骤和要求，以确保检验工作的准确性和可靠性。
二、检验准备1. 检查变压器的外观：检查变压器外壳、冷却器、接线端子等部件是否完好无损，有无锈蚀、变形或漏油等情况。
2. 检查变压器的绝缘系统：检查绝缘油的油位、颜色和气味，确保绝缘油的质量良好。
同时检查绝缘子、绝缘套管和绝缘垫片等绝缘部件是否存在损坏或老化。
3. 检查变压器的接地系统：检查变压器的接地装置是否正常连接，并进行接地电阻测试，确保接地系统的可靠性。
4. 检查变压器的冷却系统：检查变压器的冷却器、风机和水泵等冷却设备是否正常运行，确保变压器的散热效果良好。
三、检验步骤1. 检查变压器的电气连接：检查变压器的高压绕组、低压绕组和中性点的接线端子是否牢固，无松动或腐蚀现象。
同时检查变压器的连接图和标牌是否清晰可读。
2. 检查变压器的绝缘电阻：使用绝缘电阻测试仪对变压器的高压绕组、低压绕组和绝缘油进行绝缘电阻测试，记录测试结果并与标准值进行比较。
3. 检查变压器的绕组接地：使用低压直流电压法对变压器的高压绕组、低压绕组和中性点进行绕组接地测试，记录测试结果并与标准值进行比较。
4. 检查变压器的短路阻抗：使用短路阻抗测试仪对变压器的短路阻抗进行测试，记录测试结果并与标准值进行比较。
5. 检查变压器的负载损耗：使用负载损耗测试仪对变压器的负载损耗进行测试，记录测试结果并与标准值进行比较。
6. 检查变压器的局部放电：使用局部放电检测仪对变压器的绝缘系统进行局部放电测试，记录测试结果并与标准值进行比较。
7. 检查变压器的油质量：对变压器的绝缘油进行油质量测试，包括水分、气体、颗粒物和酸值等指标的测试，记录测试结果并与标准值进行比较。
四、检验报告根据检验步骤中记录的测试结果，编写变压器检验报告。
主变压器预防性试验作业指导书
主变压器预防性试验作业指导书一、实验目的主变压器是电力系统中重要的设备之一，为确保其安全运行和正常工作，需要定期进行预防性试验。
本实验旨在掌握主变压器的预防性试验方法和操作技能，深入了解主变压器的运行状态，并通过试验数据分析得出结论，为主变压器的维修和运行提供依据。
二、实验设备和材料1. 主变压器：具有标定参数的主变压器，确保试验的准确性和可靠性。
2. 电源：稳定可靠的电源供给系统，满足实验要求。
3. 试验装置：包括电流、电压、绝缘电阻等试验装置。
4. 实验仪器：包括电压表、电流表、绝缘电阻仪等实验仪器。
5. 试验台和工具：用于试验操作和维护的试验台和工具。
三、实验内容1. 绝缘电阻试验：采用绝缘电阻仪对主变压器的绝缘电阻进行测量，了解主变压器的绝缘状况。
试验操作如下：a. 关断主变压器的电源，并确保安全。
b. 将绝缘电阻仪的电极接入主变压器的绝缘系统，确保连接正确。
c. 调整绝缘电阻仪的测量范围和电压，并开始测量。
d. 记录测量结果，并分析绝缘状况。
2. 标称负荷试验：在标称负荷下对主变压器的电压和电流进行测量，了解主变压器的工作状态。
试验操作如下：a. 关断主变压器的电源，并确保安全。
b. 根据主变压器的额定负荷参数，调整电源的电压和电流，使其达到标称负荷。
c. 使用电压表和电流表测量主变压器的输出电压和电流，并记录测量结果。
d. 分析和比较测量结果，得出主变压器的工作状态。
3. 绕组电阻试验：测量主变压器的绕组电阻，了解主变压器的电流传输特性。
试验操作如下：a. 关断主变压器的电源，并确保安全。
b. 将电阻测量装置接入主变压器的绕组，确保连接正确。
c. 调整电阻测量装置的测量范围和电流，并开始测量。
d. 记录测量结果，并分析绕组电阻的变化情况。
4. 测试电流试验：通过给主变压器施加一定电流，测量主变压器的温升情况，了解主变压器的负载能力。
试验操作如下：a. 关断主变压器的电源，并确保安全。
电力变压器试验作业指导书
一、电力变压器试验变压器是变配电所的心脏设备，为了保证其性能良好、安全可靠地运行，就必须定期地对其进行各种试验（预防性试验），新安装施工或大修完成后必须进行交接试验。
为了使试验达到预期目的，详细的了解变压器绝缘结构、工作原理、试验方法，对试验人员来说是极为重要的。
一、试验前的检查和准备工作（一）试验前首先应进行下列检查1、仔细观察变压器油箱、油枕、防爆管及其他附件等有无机械损伤和渗油现象。
2、检查铭牌数据和其它标牌有无错误，附件是否完整，资料是否齐全。
3、器身外起吊钩、吊芯螺栓、螺丝和密封垫等应完整良好。
4、仔细检查高压、低压瓷套管有无裂缝和其它缺陷。
5、器身有无锈蚀和油漆脱落现象。
6、油温和油面指示以及绝缘油颜色等是否正常。
7、变压器油箱内的绝缘油必须已静置48小时以上。
（二）试验前应做好下列准备工作1、如果变压器已安装，应将高、低压侧的母线拆除并应保证其与变压器本体间的安全距离。
2、将油箱上表面的污垢打扫干净，用干净的软布将高压、低压瓷套管等绝缘部件擦拭干净。
3、记录当时的环境温度、空气相对湿度、油表面温度、油标位置和变压器铭牌上的相关数据。
4、准备好现场试验用电源设施以及有关试验设备、仪器、仪表等应用工具、连接导线、安全防护用品和可靠的接地线。
5、做好现场的安全防护工作。
二、变压器的试验项目依据中华人民共和国国家标准GB50150－2006《电气装置安装工程电气设备交接试验标准》，变压器的试验项目应包括下列内容：（一）绝缘油试验或SF6气体试验；（二）测量绕组连同套管的直流电阻；（三）检查所有分接头的电压比；（四）检查变压器的三相接线组别和单相变压器引出线的极性；（五）测量与铁芯绝缘的各紧固件（连接片可拆开者）及铁芯（有外引接地线的）绝缘电阻；（六）非纯瓷套管的试验；（七）有载调压切换装置的检查和试验；（八）测量绕组连同套管的绝缘电阻、吸收比或极化指数；（九）测量绕组连同套管的介质损耗角正切值tanδ；（十）测量绕组连同套管的直流泄漏电流；（十一）变压器绕组变形试验；（十二）绕组连同套管的交流耐压试验；（十三）绕组连同套管的长时感应电压试验带局部放电试验；（十四）额定电压下的冲击合闸试验；（十五）检查相位；（十六）测量噪音。
35kV变压器预试试验作业指导书
35kV变压器预试试验作业指导书一、试验目的本次试验旨在对35kV变压器进行预试试验，验证其各项技术指标是否符合设计要求，确保变压器的正常运行。
二、试验范围本次试验涵盖了35kV变压器的各项试验内容，包括外观检查、绝缘电阻测量、绕组电阻测量、变比测量、空载损耗测量、短路阻抗测量等。
三、试验仪器和设备1. 电阻测量仪：用于测量绕组电阻。
2. 变比测试仪：用于测量变压器的变比。
3. 空载损耗测试仪：用于测量变压器的空载损耗。
4. 短路阻抗测试仪：用于测量变压器的短路阻抗。
四、试验步骤1. 外观检查a. 检查变压器外壳是否完好，无明显损坏。
b. 检查变压器绝缘子是否完好，无裂纹或污秽。
c. 检查变压器接线端子是否牢固，无松动现象。
2. 绝缘电阻测量a. 使用电阻测量仪分别测量变压器的高压绕组与地、低压绕组与地的绝缘电阻。
b. 记录测量结果，并与设计要求进行对比。
3. 绕组电阻测量a. 使用电阻测量仪分别测量变压器的高压绕组与低压绕组的电阻。
b. 记录测量结果，并与设计要求进行对比。
4. 变比测量a. 使用变比测试仪测量变压器的变比。
b. 记录测量结果，并与设计要求进行对比。
5. 空载损耗测量a. 使用空载损耗测试仪测量变压器的空载损耗。
b. 记录测量结果，并与设计要求进行对比。
6. 短路阻抗测量a. 使用短路阻抗测试仪测量变压器的短路阻抗。
b. 记录测量结果，并与设计要求进行对比。
五、试验结果评定根据试验数据和设计要求，对试验结果进行评定。
1. 若各项指标均满足设计要求，则试验结果评定为合格。
2. 若存在某项指标不满足设计要求，则试验结果评定为不合格，并需进行相应的调整和修复。
六、试验安全注意事项1. 在试验过程中，确保操作人员佩戴好防护用具，避免触电和其他安全事故的发生。
2. 严禁在试验过程中随意触摸变压器的高压部分，以免造成触电危险。
3. 在试验前，确保试验仪器和设备的工作状态正常，避免因设备故障引发事故。
变压器检验作业指导书
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。
为了确保变压器的安全运行，需要进行定期的检验工作。
本文将详细介绍变压器检验的作业指导书，以帮助工作人员正确进行变压器检验。
一、检验前准备工作：1.1 确定检验目的与范围：在进行变压器检验前，需要明确检验的目的和范围，例如是否是例行检验还是故障检修检验。
1.2 确定检验时间与地点：根据变压器的运行情况和工作安排，确定检验的时间和地点，以便安排好相关人员和设备。
1.3 准备检验工具与设备：根据检验的要求，准备好相应的检验工具和设备，如检测仪器、测量仪表等。
二、外观检查：2.1 外观检查变压器本体：对变压器的外观进行检查，包括外壳、冷却装置、连接件等的完好性和泄漏情况。
2.2 外观检查绝缘子与引线：检查变压器绝缘子和引线的外观情况，包括是否有破损、污秽、腐蚀等问题。
2.3 外观检查附属设备：对变压器的附属设备进行外观检查，如油箱、开关、保护装置等，确保其正常运行。
三、电气性能检查：3.1 绝缘电阻测量：使用绝缘电阻测量仪对变压器的绝缘电阻进行测量，以判断绝缘性能是否符合要求。
3.2 变比测量：使用变比测试仪对变压器的变比进行测量，以检查是否存在变比异常或误差。
3.3 负载损耗测量：通过测量变压器的负载损耗，判断变压器的负载能力和效率是否正常。
四、油质检查：4.1 油质外观检查：对变压器的绝缘油进行外观检查，包括颜色、浑浊度、气味等的观察。
4.2 油质分析检测：通过取样分析变压器绝缘油的物理性质和化学指标，判断油质是否正常。
4.3 油位与油温检测：检查变压器的油位和油温是否在正常范围内，以确保变压器正常运行。
五、运行试验：5.1 空载试验：在变压器无负载情况下进行试验，观察和测量变压器的空载电流、空载损耗等参数。
5.2 负载试验：在变压器负载情况下进行试验，观察和测量变压器的负载电流、负载损耗等参数。
变压器检验作业指导书
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，其正常运行对电网的稳定运行起着至关重要的作用。
为了确保变压器的正常运行，必须对其进行定期的检验和维护。
本文将详细介绍变压器检验的作业指导书，匡助操作人员正确、全面地进行变压器的检验工作。
一、检验前准备1.1 确认变压器的基本信息：在进行检验前，首先要确认变压器的基本信息，包括型号、额定容量、创造厂家等，以便后续的检验工作。
1.2 准备检验工具和设备：根据变压器的型号和检验要求，准备好相应的检验工具和设备，如绝缘电阻测试仪、油温计等。
1.3 制定检验计划：在进行检验前，应制定详细的检验计划，包括检验的内容、方法、时间等，确保检验工作有条不紊地进行。
二、外观检查2.1 检查外壳和接线端子：首先要对变压器的外壳和接线端子进行检查，确认是否有损坏、腐蚀等情况，保证变压器的外观完好。
2.2 检查冷却系统：检查变压器的冷却系统，包括冷却器、风扇等部件，确保冷却系统正常运行。
2.3 检查标牌和铭牌：检查变压器上的标牌和铭牌，确认其信息是否清晰完整，以便后续的维护和管理。
三、绝缘测试3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。
3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗因数测试、溶解气体分析等，确保绝缘油的质量符合标准。
3.3 绝缘强度测试：进行绝缘强度测试，包括耐压测试、局部放电测试等，确保绝缘强度符合要求。
四、油温检测4.1 测量油温：使用油温计等工具对变压器的油温进行测量，确保变压器在正常运行温度范围内。
4.2 检查冷却系统：检查变压器的冷却系统是否正常运行，确保变压器的油温得以有效控制。
4.3 记录油温数据：将测量到的油温数据记录下来，作为后续分析和维护的参考。
五、综合检查5.1 检查接线端子：对变压器的接线端子进行检查，确保连接坚固、无松动现象。
5.2 检查接地系统：检查变压器的接地系统，确保接地良好，保证人员和设备的安全。
变压器试验作业指导书
变压器试验作业指导书1 适用范围本指导书适用于变压器（含调压器）的直流电阻、变比、空载、短路、耐压、绝缘电阻、介损和油耐压试验作业。
2 编制依据2.1《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）2.2《高速铁路电力管理规则》（铁总运[2015]49号）2.3《铁路电力安全工作规程补充规定》（铁总运[2015]51号）2.4《杭州供电段高速铁路电力设备运行管理细则》2.5《杭州供电段高速铁路电力设备检修管理细则》2.6《杭州供电段普速铁路电力设备运行管理细则》2.7《杭州供电段普速铁路电力设备检修管理细则》3 安全风险提示3.1 风险识别3.1.1 变压器试验过程中存在触电伤害。
3.1.2变压器试验过程中存在烫伤伤害。
3.1.3变压器试验过程中存在高空坠落伤害。
3.2 管控措施3.2.1变压器试验时，试验人员必须执行“三戴二穿”制度，合理安排作业人员，做好必要的防护工作。
3.2.2变压器停电时，首先详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“禁止合闸，有人工作！”的标示牌。
3.2.3 试验人员试验开始前进行现场巡查清理，确定工作范围人员已处于安全区域，试验过程中设专人监护。
3.2.4 变压器试验时应从各方面断开电源，检查无电和确认设备上无人工作后方可进行，在测量前后必须将变压器高低压侧对地放电，在测量中禁止任何人触及设备，试验时人员及设备应在绝缘垫上。
3.2.5 在邻近作业的带电区应有安全防护措施如警告牌、防护绳等，防止误入带电区域。
3.2.6 在变压器登高作业时，注意高空坠落，检修作业人员应佩带好安全带，在高空作业进行工器具传递过程中，严禁高空抛物。
3.2.7使用合格的设备，试验前对设备进行自检，设备外壳必须可靠接地。
3.2.8 高压试验须两人以上进行，一人操作、一人监护。
试验仪器的接线必须正确，防止仪器烧坏，工作人员与使用中的仪器及设备保持足够的安全距离，变压器试验结束后必须放电。
变压器检验作业指导书
变压器检验作业指导书一、引言本文档旨在提供变压器检验作业的详细指导，以确保变压器的正常运行和安全使用。
变压器是电力系统中重要的设备之一，对电能的传输和分配起着关键作用。
因此，对变压器进行定期的检验和维护是必不可少的。
二、检验前的准备工作1. 检查检验设备的完好性和准确性，包括测量仪器、绝缘测试仪、温度计等。
2. 检查变压器的外观，确保无明显的损坏或者渗漏。
3. 检查变压器的接地装置，确保接地良好。
三、外观检查1. 检查变压器的外观，包括外壳、冷却器、连接器等，确保无明显的损坏或者腐蚀。
2. 检查变压器的标志和铭牌，确保信息准确可读。
3. 检查变压器的油位，确保在正常范围内。
四、绝缘测试1. 使用绝缘测试仪对变压器的绝缘电阻进行测试，确保绝缘性能符合要求。
2. 测试变压器的绝缘油的电介质强度，确保其满足标准要求。
五、温度测试1. 使用温度计对变压器的各个部位进行温度测试，包括线圈、冷却器等。
2. 检查温度测试结果是否在正常范围内，如果超出范围，需要进一步分析原因并采取相应措施。
六、电气性能测试1. 测试变压器的电阻，包括线圈的直流电阻和绕组间的绝缘电阻。
2. 测试变压器的电压比和短路阻抗，确保其符合设计要求。
3. 测试变压器的负载损耗和空载损耗，确保其在合理范围内。
七、油质检验1. 采集变压器油样，送至实验室进行油质检验。
2. 检查油样的外观、颜色温和味，确保无异常情况。
3. 进行油质指标的测试，包括酸值、水分含量、溶解气体含量等。
八、检查报告和记录1. 将所有的检查结果和测试数据记录在检查报告中，包括外观检查、绝缘测试、温度测试、电气性能测试和油质检验等。
2. 检查报告应包括变压器的基本信息、检查日期、检查人员等。
3. 检查报告应存档并定期进行复查，以便追踪和比对变压器的检查历史。
九、安全注意事项1. 在进行变压器检验作业时，必须遵守相关的安全操作规程，确保人员和设备的安全。
2. 在检查过程中，应注意防止触电和火灾等危（wei）险情况的发生。
10KV电力变压器试验作业指导书1
10KV电力变压器试验作业指导书1范围本作业指导书适用于10kV及以下油浸式变压器, 其目的是检验变压器的绝缘性能是否满足有关标准的要求, 规定了交接验收引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性, 为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件, 其随后所有的修改单或修订版均不适用于本作业指导书,然而, 鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件, 其最新版本适用于本作业指导书。
GB 50150 —2006(电气设备交接试验标准）GB 1094.3（电力变压器)交流耐压试验属于破坏性试验, 因此必须在其他绝缘试验都合格的基础上进行,以免造成不必要的绝缘击穿和损坏事故。
电力变压器绕组绝缘经过交流耐压试验合格后, 就可以投运。
3试验项目电力变压器的绝缘试验包括以下试验项目:a) 绝缘电阻实验b) 交流耐压。
4安全措施a) 保证人身和设备安全, 要求必须在试验现场周围设围栏, 被试电缆两端均应专人监护, 且通信畅通, 负责升压的人要随时注意周围的情况, 一旦发现异常应立刻断开电源停止试验, 查明原因并排除后方可继续试验。
b) 在试验过程中, 如果发现电压表指针摆动很大, 电流表指示急剧增加, 发出绝缘烧焦气味或冒烟或发生响声等异常现象时, 应立即降低电压, 断开电源, 被试品进行接地放电后再对其进行检查。
c) 进行交流耐压试验后, 应对变压器充分放电。
d) 工作中如需使用梯子等登高工具时, 应做好防止高空坠落的安全措施。
5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a)干湿温度计；b）2500V或5000V兆欧表1块。
5.1.2作业程序5.1.2.1测试方法测量变压器的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。
35kV变压器常规试验作业指导书
35kV变压器常规试验作业指导书一、试验目的本试验旨在对35kV变压器进行常规试验，验证其性能和安全可靠性，确保其正常运行。
二、试验范围本试验涵盖以下常规试验项目：1. 绝缘电阻测量试验2. 绝缘油介质电阻测量试验3. 有载分接开关试验4. 空载损耗和空载电流测量试验5. 短路阻抗测量试验6. 负载损耗和负载电流测量试验7. 零序电流测量试验8. 静态机械特性试验三、试验准备1. 准备好试验仪器和设备，包括绝缘电阻测量仪、电流互感器、电压互感器、功率计等。
2. 确保试验仪器和设备的校准有效期内，并进行必要的校准。
3. 检查变压器的接线情况，确保接线正确可靠。
4. 确保试验环境符合要求，包括温度、湿度等。
四、试验步骤1. 绝缘电阻测量试验a. 将绝缘电阻测量仪的电极分别连接到变压器的高压绕组和地线上。
b. 施加适当的直流电压，记录电流和电压值。
c. 根据测量结果计算绝缘电阻值，并与标准值进行比较。
2. 绝缘油介质电阻测量试验a. 将绝缘油介质电阻测量仪的电极分别浸入变压器绝缘油中。
b. 施加适当的直流电压，记录电流和电压值。
c. 根据测量结果计算绝缘油介质电阻值，并与标准值进行比较。
3. 有载分接开关试验a. 操作有载分接开关，将变压器的分接头切换到不同位置。
b. 在每一个分接头位置下，测量变压器的负载损耗和负载电流。
c. 记录测量结果，并与标准值进行比较。
4. 空载损耗和空载电流测量试验a. 断开变压器的低压侧负载，使之处于空载状态。
b. 测量变压器的空载损耗和空载电流。
c. 记录测量结果，并与标准值进行比较。
5. 短路阻抗测量试验a. 将短路电压表的电极分别连接到变压器的高压绕组和低压绕组上。
b. 施加适当的电压，记录电流和电压值。
c. 根据测量结果计算短路阻抗值，并与标准值进行比较。
6. 负载损耗和负载电流测量试验a. 连接适当的负载到变压器的低压侧。
b. 测量变压器的负载损耗和负载电流。
c. 记录测量结果，并与标准值进行比较。
变压器高压试验标准作业指导书
变压器高压试验标准作业指导书一、引言变压器高压试验是对变压器的绝缘性能进行检测的重要环节，用于验证变压器的安全可靠性。
本标准作业指导书旨在规范变压器高压试验的操作流程和要求，确保测试结果的准确性和可靠性。
二、术语和定义1. 变压器：将电能从一电压等级传输到另一电压等级的电气设备。
2. 高压试验：对变压器进行额定电压以上的电气测试。
3. 绝缘电阻：指变压器绝缘部分的电阻值。
4. 绝缘电阻测试仪器：用于测量变压器绝缘电阻的设备。
三、设备和材料1. 变压器高压试验仪器：包括高压发生器、绝缘电阻测试仪器等。
2. 绝缘测试电源：提供高压试验所需的电源。
3. 安全防护设备：包括绝缘手套、绝缘靴、绝缘帽等。
四、测试前准备1. 检查变压器：确保变压器外观无损坏，绝缘部分无渗漏现象。
2. 检查测试仪器：确认测试仪器工作正常，校准日期有效。
3. 准备电源：连接绝缘测试电源，确保电源电压稳定。
4. 安装安全防护设备：佩戴绝缘手套、绝缘靴、绝缘帽等。
五、测试操作流程1. 连接测试仪器：将高压试验仪器与变压器绝缘部分连接，确保连接牢固。
2. 设置测试参数：根据变压器的额定电压和绝缘电阻要求，设置测试仪器的电压和时间参数。
3. 开始测试：启动测试仪器，开始进行高压试验。
4. 监测测试过程：在测试过程中，实时监测测试仪器的显示数值，确保测试过程正常进行。
5. 记录测试结果：记录测试仪器显示的绝缘电阻数值，并记录测试时间。
6. 停止测试：测试时间到达设定值后，停止测试仪器的工作。
7. 断开连接：断开测试仪器与变压器的连接，确保安全。
8. 处理测试结果：根据测试结果判断变压器的绝缘性能是否合格。
六、测试注意事项1. 安全第一：在进行高压试验时，必须佩戴好安全防护设备，确保人身安全。
2. 严格按照操作流程进行：按照标准的操作流程进行测试，确保测试结果准确可靠。
3. 注意测试环境：测试环境应保持干燥、无尘、无其他电气干扰。
4. 防止过压过流：测试时要根据变压器的额定电压设置合适的测试电压，避免过压过流。
电力变压器局部放电试验作业指导书
电力变压器局部放电试验作业指导书1. 引言电力变压器是电力系统中不可或缺的设备，其运行状态直接影响到系统的稳定性和可靠性。
而局部放电是变压器故障诊断中一种重要的指标，可以帮助监测和评估变压器绝缘状态。
本作业指导书旨在介绍电力变压器局部放电试验的目的、操作步骤和注意事项，以确保试验的准确性和安全性。
2. 目的电力变压器局部放电试验的主要目的是：a. 评估变压器的绝缘状态，检测是否存在绝缘缺陷；b. 监测变压器设备的运行状况，及时发现潜在故障，避免电力系统中断。
3. 装备与试验准备a. 局部放电测量仪器：包括放电传感器、放大器、显示设备等；b. 试验样品：选取待检变压器，确保其处于运行状态；c. 试验环境：保持试验环境的恒定性，避免外界干扰。
4. 试验操作步骤步骤一：准备工作a. 检查局部放电测量仪器的工作状态和连接线路，确保设备正常；b. 确保试验现场通风良好，安全设施完备。
步骤二：样品准备a. 将待检变压器投入运行状态，使其达到正常工作温度；b. 排除试验样品及附件的外部绝缘电荷。
步骤三：测量与记录a. 根据测量仪器的要求，将放电传感器合理安装在待测变压器的指定位置；b. 启动测量仪器，进行局部放电测量；c. 在试验过程中，记录仪器读数，包括放电量、频率和时长。
步骤四：结果评估a. 根据测量数据及相关评估标准，分析判断变压器绝缘状态；b. 若测量结果超出标准范围，应立即采取相应措施，维修或更换设备。
5. 试验注意事项a. 操作人员应严格按照规定的步骤和要求进行试验，确保安全性；b. 在试验过程中，应注意保持试验环境的恒定性，避免干扰；c. 在安装和调试仪器时，需注意正确使用和保护设备；d. 若发现异常情况或异常读数，应及时停止试验并进行排除处理。
6. 结论电力变压器局部放电试验作业指导书总结了局部放电试验的目的、操作步骤和注意事项。
合理地进行局部放电试验，可以及时发现变压器绝缘状态的异常，确保电力系统的稳定运行和设备的可靠性。
变压器试验作业指导书
变压器实验作业指导书一、试验内容与适用范围1、内容主要包括变压器绝缘及吸收比试验、变压器直流电阻试验、变压器变比试验，牵引变压器高压套管介损试验和电力变压器交流耐压试验的试验程序，注意事项和试验标准。
2、本指导书主要适用于V/X、V/V接线形式的牵引变压器及电力三相变压器的试验。
二、试验仪器及材料三、人员配置及要求根据《牵引变电所安全工作规程》第102、106、111条的规定，工作领导人的安全等级不得低于三级，变压器试验工作小组成员不得少于2人，安全等级不得低于二级，其中必须有一人安全等级不得低于三级。
作业人员穿好工作服、绝缘鞋，戴安全帽进行试验。
上下变压器时手抓稳脚踏牢。
搬运试验仪器应用绳索吊传，不得抛扔仪器。
四、试验流程图试验不合格五、准备工作1、着装符合规定，工具、材料、试验仪器准备齐全。
2、对投运的变压器进行试验，确认工作票及停电范围，确认变压器高低压侧已挂好接地线，变压器端子接线已拆除。
3、对新变压器进行试验，确认变压器端子无接线，对变压器外壳做好接地。
4、作业区拉好警示带，不准超出警示带作业。
5、记录需试验变压器的铭牌信息，确认变压器分接调压档位。
六、各项试验步骤变压器绝缘及吸收比试验流程1. 检查绝缘测试仪/兆欧表是否良好，是否在校验期内；2. 电气设备绝缘电阻测试选仪器测试电压，电压等级应按下列规定执行：（1）500V 以下至100V 的电气设备或回路，采用500V ； （2）10000V 以下至500V 的电气设备或回路，采用2500V ； （3）10000V 以上的电气设备或回路，采用5000V 。
3. 将变压器高压侧及低压侧分别短接，变压器外壳接地；如图1图14. 将仪器L 端接低压侧，仪器E 端接高压侧及地；开始测量，15秒与60秒分别记录阻值数据，60秒时的阻值R 60与15秒的阻值R 15之比为吸收比，60秒时数据为其绝缘电阻，准确读数并记录数据。
测试完成后，先断开L端与低压侧后再断开仪器电源。
变压器检验作业指导书 (2)
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备，对其进行定期检验是保证电力系统正常运行和延长设备寿命的重要措施。
本文将详细介绍变压器检验作业指导书的内容和要点。
一、检验前准备1.1 确认检验周期：根据变压器的使用情况和厂家要求，确定检验周期。
1.2 准备检验设备：准备好检验所需的仪器设备，确保设备正常运行。
1.3 确认检验人员：确定参与检验的人员，确保其具备相关专业知识和经验。
二、检验内容2.1 外观检查：检查变压器外观是否有损坏、漏油等情况。
2.2 绝缘电阻测试：使用绝缘电阻测试仪对变压器绝缘进行测试。
2.3 油质检测：取样检测变压器绝缘油的质量和污染程度。
三、检验方法3.1 视觉检查：通过目视检查变压器外观情况，包括外壳、冷却器等。
3.2 仪器检测：使用专业仪器对变压器绝缘电阻、局部放电等进行检测。
3.3 取样检测：按照标准要求取样检测变压器绝缘油的质量。
四、检验记录4.1 检验报告：对检验结果进行记录和整理，形成检验报告。
4.2 检验数据：将检验所得数据进行归档保存，备查。
4.3 故障分析：对检验中发现的问题进行分析和处理，及时修复。
五、检验后处理5.1 维护保养：根据检验结果进行维护保养，确保变压器正常运行。
5.2 记录归档：将检验记录和报告进行归档保存，方便日后查阅。
5.3 定期复检：根据检验周期要求，定期对变压器进行复检，确保设备安全可靠。
结论：通过本文的介绍，读者可以了解变压器检验作业指导书的主要内容和要点，希望对变压器检验工作有所帮助。
变压器是电力系统中重要的设备，定期检验对保障电力系统安全稳定运行具有重要意义。
变压器检验作业指导书
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中重要的电气设备之一，其正常运行对电力系统的稳定性和可靠性具有重要影响。
为了确保变压器的安全运行和性能稳定，进行变压器检验是必不可少的工作。
本文将为大家介绍变压器检验的作业指导书，以帮助工作人员进行准确、高效的检验工作。
一、检验前的准备工作1.1 清理工作区域：在进行变压器检验之前，首先需要将工作区域进行清理，确保没有杂物和障碍物。
这样可以为检验工作提供一个安全、整洁的环境。
1.2 检查检测设备：检验变压器需要使用一些专用的检测设备，如电流表、电压表、绝缘电阻测试仪等。
在开始检验之前，要仔细检查这些设备的工作状态，确保其准确可靠。
1.3 确定检验计划：根据变压器的类型和检验要求，制定详细的检验计划。
包括检验的内容、检验的顺序、检验的时间安排等。
这样可以有序地进行检验工作，提高工作效率。
二、外观检查2.1 外部观察：首先要对变压器的外部进行观察，检查是否有明显的损坏或变形。
包括外壳、冷却器、绝缘子等部位。
如果发现异常情况，应及时记录并进行进一步的检查。
2.2 温度测量：使用温度计对变压器的各个部位进行测量，包括油温、绕组温度等。
温度异常可能是变压器故障的一个重要指标，需要特别关注。
2.3 漏油检查：检查变压器是否有漏油现象，包括油箱、油位计等部位。
漏油可能导致变压器的绝缘性能下降，需要及时处理。
三、绝缘性能检查3.1 绝缘电阻测试：使用绝缘电阻测试仪对变压器的绝缘电阻进行测量。
绝缘电阻是判断变压器绝缘性能好坏的重要指标，需要进行定期检测。
3.2 绝缘油测试：对变压器的绝缘油进行测试，包括介质损耗测试、介质电阻测试等。
绝缘油的性能直接影响变压器的绝缘性能，需要关注其指标是否符合标准要求。
3.3 绝缘强度测试：使用高压测试仪对变压器的绝缘强度进行测试。
绝缘强度是判断变压器绝缘性能的重要指标，需要进行定期的高压测试。
四、电气性能检查4.1 电阻测试：对变压器的绕组电阻进行测试，包括主绕组、励磁绕组等。
变压器检验作业指导书
变压器检验作业指导书标题：变压器检验作业指导书引言概述：变压器是电力系统中常见的电气设备，负责将电能从一个电路传输到另一个电路。
为了确保变压器的正常运行和安全性，进行变压器检验是必不可少的。
本文将详细介绍变压器检验的作业指导书，包括检验前的准备工作、检验过程中的注意事项以及检验后的处理措施。
一、检验前的准备工作：1.1 确认检验的目的和范围：在进行变压器检验之前，首先需要明确检验的目的和范围。
例如，是为了评估变压器的运行状况，还是为了发现潜在的故障隐患。
1.2 准备检验所需的设备和仪器：根据检验的目的和范围，准备好相应的检验设备和仪器。
这些设备和仪器可能包括电流表、电压表、温度计、绝缘电阻测试仪等。
1.3 检查变压器的外部条件：在进行检验之前，需要检查变压器的外部条件，包括外观是否完好、绝缘材料是否破损以及冷却系统是否正常运行等。
如果发现异常情况，应及时采取修复措施。
二、检验过程中的注意事项：2.1 确保安全：在进行变压器检验时，安全是最重要的。
检验人员应穿戴好防护装备，如绝缘手套、绝缘鞋等，并遵循相关的安全操作规程。
2.2 检查变压器的接线情况：在进行检验之前，需要检查变压器的接线情况，确保连接正确无误。
特别是对于高压侧和低压侧的接线，应仔细检查，避免接错导致的安全问题。
2.3 检测变压器的电气参数：在检验过程中，需要测量和记录变压器的电气参数，如电流、电压、功率因数等。
通过对这些参数的检测，可以评估变压器的运行状况和性能。
三、检验后的处理措施：3.1 分析检验结果：在完成变压器检验后，需要对检验结果进行分析。
根据检验结果，评估变压器的运行状况和性能，并判断是否存在故障隐患。
3.2 制定维修计划：如果在检验中发现变压器存在故障隐患，需要制定相应的维修计划。
维修计划应包括维修内容、维修时间和所需的人力和物力资源等。
3.3 定期进行检验：变压器是长期运行的设备，为了确保其正常运行和安全性，应定期进行检验。
变压器检验作业指导书
变压器检验作业指导书一、引言本作业指导书旨在指导变压器的检验作业，并确保变压器的质量和性能符合相关标准和要求。
本指导书包含了检验前的准备工作、检验过程中的注意事项以及检验后的处理等内容。
二、检验前的准备工作1. 确定检验的变压器型号、额定容量和技术要求。
2. 检查变压器的外观是否完好，是否有损坏或变形的情况。
3. 检查变压器的绝缘电阻和绝缘电压是否符合要求。
4. 确保变压器的冷却系统正常运行，冷却介质是否充足。
5. 准备好检验所需的仪器设备和工具，包括电压表、电流表、温度计等。
三、检验过程中的注意事项1. 检查变压器的接线是否正确，是否符合电气图纸和接线图的要求。
2. 检查变压器的绝缘电阻和绝缘电压，确保其符合标准要求。
3. 测量变压器的空载损耗和短路阻抗，确保其在合理范围内。
4. 检查变压器的冷却系统，包括冷却油的温度、流量和压力等参数，确保其正常工作。
5. 检查变压器的外观和绝缘表面，确保没有损坏或污染。
四、检验后的处理1. 根据检验结果，评估变压器的质量和性能是否符合要求。
2. 如果发现问题或不合格项，及时采取措施修复或更换。
3. 对合格的变压器进行记录和归档，包括检验日期、检验人员、检验结果等信息。
4. 对不合格的变压器进行追溯和分析，找出问题的原因，并采取措施进行改进。
五、总结本作业指导书详细介绍了变压器检验的准备工作、注意事项以及检验后的处理等内容。
通过按照本指导书进行检验作业，可以确保变压器的质量和性能符合要求，并提高变压器的可靠性和安全性。
同时，本指导书也为变压器检验工作提供了一套标准化的操作流程，方便检验人员进行参考和操作。
干式变试验作业指导书
1.目的：为了保证**电厂二期工程（2×900MW）#6标段变压器设备安装的施工质量，检验变压器安装质量和设备质量符合有关规程规定，保证变压器安全投运。
2.适用范围：适用于**电厂二期工程（2×900MW）#6标段低压厂用变压器交接试验。
3.编制依据：3.1.SIEMENS 施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绕组连同套管的直流电阻。
4.2.检查所有分接头的变压比和变压器的接线组别。
4.3.测量绕组连同套管的绝缘电阻。
4.4.绕组连同套管交流耐压试验。
4.5.测量铁芯对外壳的绝缘电阻。
4.6.检查相位。
5.试验人员：5.1.试验负责人一名。
5.2.试验人员三名。
6.试验条件：6.1.变压器本体及其附件均安装结束，并经质检验收合格。
6.2.变压器本体及铁芯接地施工完毕。
6.3.变压器附近的有关沟道施工完毕，现场已清理平整。
6.4.变压器技术文件和出厂试验报告齐全。
7.试验方案：见附图一。
8.试验方法：8.1.测量绕组连同套管的直流电阻：8.1.1.试验接线：测试直流电阻接线图8.1.2.试验仪器：微欧快速测量仪8.1.3.试验步骤：17.检查试验接线。
18.测量高压绕组在各分接位置的线间直流电阻。
19.测量低压绕组每相直流电阻。
20.记录数据同时记录变压器的温度。
21.记录表格：22.线间的最大不平衡率小于2%，相间的最大不平衡率小于4%。
23.换算到同一温度下，与出厂值比较相应变化小于2%。
24.最大不平衡率计算公式：（%）=（Rmax-Rmin）/Rave。
25.温度换算公式：R1=(235+t1)R2/(235+t2)8.1.5.安全注意事项：26.测试导线应有足够的截面；27.测量过程中不得操作变压器的分接开关；28.测量时应认真记录绕组温度；29.更换试验接线时，一定要先断开试验电源；30.变压器本体及高、低压侧出线上禁止有人工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器试验作业指导书
1. 作业项目名称：
变压器试验作业指导书
2. 作业内容范围
本指导书适用于变压器试验作业；
3. 编制（修订）文件依据
《铁路电力安全工作规程》和《铁路电力管理规则》（铁运[1999]103号）4. 人员准备
4.1人员准备：
注：其它作业人员在此不一一列出。
5. 作业程序、检查方法及标准
5.1试验前
5.1.1抄写变压器铭牌上的有关数据和单位固资号。
5.1.2在试验工作范围，固好安全缆绳，挂“止步，高压危险！”标示牌。
5.1.3擦干净变压器的高压桩头、低压桩头、瓷瓶和瓷套管。
5.1.4检查变压器外观（相位标志是否一致，档位是否相符等）。
5.1.5检查各试验设备是否正常和在周检期限内使用。
5.1.6试验人员一律穿绝缘鞋、工作服，带低压测电笔等，确认试验变压器具备试验条件，并在绝缘垫上进行作业。
5.2试验中
5.2.1用BKZ－G直流电阻快速测仪测量变压器绕组的直流电阻。
5.2.1.1核对变压器所在档位，连接被测绕组测量线，并将其余绕组短路接地；BKZ－G直流电阻快速测仪机壳可靠接地。
5.2.1.2 选择合适量程，按“测量”键逐档（Ⅰ、Ⅱ、Ⅲ）逐相 (Ａ－Ｂ－Ｃ) 测量变压器线圈直流电阻。
待屏幕稳定显示电阻值时读取记录数据，或按“存储”键存储数据以供打印。
5.2.1.3 630kVA及以下三相变压器各相测得值的相互差值应小于平均值的4%，线间测得值的相互差值应小于平均值的2%。
630kVA以上三相变压器各相测得值的相互差值应小于平均值的2%，线间测得值的相互差值应小于平均值的1%。
变压器的直流电阻与同温下产品出厂实测数或与以前测得值比较，相应变化不应大于2%。
直流电阻差值在出厂时超过第1、2款规定，制造厂已说明了这种偏差的原因，可按上述第3款进行比较。
5.2.2用变比测试仪对变压器进行变比测试，记录测试数据。
变比测试在每一分接头都须进行，试验值与额定值间相差不得大于2%。
且各相之间相差也不得大于2%。
5.2.3空载试验：用变压器特性测试台，根据变压器容量选择恰当的互感器比率CT，测出A、B、C各相空载电流和变压器空载损耗，并换算到K=1时的值。
5.2.4短路试验：用变压器特性测试台，根据变压器容量准确测出变压器A、B、C各相短路电流和短路损耗。
5.2.5耐压试验时缓慢升压恒为4kV／1分钟，直至试验电压，对运行中的变压器进行工频耐压试验，干式变压器一般不超过25.5kV，油浸变压器不超过30kV。
5.2.6根据高、低压电压值，选择合适的摇表，测量出变压器高对低、高对地、低对地绝缘电阻。
5.2.7用油杯取油样，测量变压器油耐压值，试验3次，取其平均值为油耐压值。
5.3试验后
5.3.1拉开变压器特性测试台电源开关。
对变压器进行相与相、相对地之间的放电。
5.3.2拆除所有连接线、试验时的临时线及安全缆绳等。
5.3.3各试验设备、仪器、仪表部恢复到原位，开关置于空档，并擦干净收好。
5.3.4清理干净变压器后再次核对变压器铭牌和记录是否一致。
5.3.5检查变压器是否缺少配件，如有缺少应及时向有关班组提出。
5.3.6根据试验记录数据正确填写变压器试验报告（其中计算出空载电流、空载电流百分值、空载损耗、短路阻抗、短路电流、短路损耗等）。
5.3.7根据测量数据和计算结果，确定变压器为合格和不合格。
不合格及时向有关班组反馈具体不合格原因和数据。
5.3.8经测试合格的变压器试验报告一式四份，具体送技术科一份、车间一份、试验班组一份、委托单位一份。
6. 安全风险预想及卡控措施
6.1严格执行电力安规、管规等相关规章制度；
6.2严格执行上道作业专人防护制度，防止发生车辆伤害；
6.3严格执行呼唤应答确认制度，防止发生误操作；
6.4禁止无关人员靠近试验区，防止发生触电伤害；
6.5作业中应做好工具材料保管工作，严禁抛掷工具材料；
6.6作业完毕必须对人员、工具、材料清点；
6.7接触设备前，应进行充分接地放电，防止残余电荷误伤。
7. 记录及表格
变压器试验记录、变压器绝缘测试记录。
