第一章常用低压电器介绍

第一章常用低压电器介绍

实现延时。
● 延时范围较宽、结构简单、工作可靠、价格低廉、寿命长。
● 延时时间有0.4~180s和0.4~60s两种规格。
➢电动式:
● 包括同步电动机、减速齿轮机构、电磁离合系统及执行机
构。
● 延时时间长,可达数十小时,延时精度高。
● 结构复杂,体积较大。
➢电子式:
● 数字计数式,包括脉冲发生器、计数器、显示器、放大器
李自成
电气控制与PLC
第一章 常用低压电器
➢直流接触器:远距离通断直流电路或控制直流 电动机的频繁起停。 ➢工作原理:与交流接触器基本相同。
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
接触器主要技术参数:
➢线圈电压 ➢主触点额定电流、额定电压 ➢辅助触点额定电流、对数 ➢接触器极数 ➢接触器机械寿命、电寿命
继电特性曲线: x2:继电器吸合值 x1:继电器释放值
继电器的重要参数:
➢返回系数:k=x1/ x2
● 释放弹簧的松紧 程度
● 铁心与衔铁间非 磁性垫片的厚薄 ➢吸合时间:
线圈接受电信号到衔 铁完全吸合所需的时间 ➢释放时间:
线电气信息学院
李自成
电气控制与PLC
直流为(70%~300%)IN
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
过流电流继电器 欠流电流继电器
武汉工程大学电气信息学院
李自成
电气控制与PLC
第一章 常用低压电器
➢欠电流继电器:当电路电流过低时立即将电路切断
● 线圈电流大于或等于吸合整定电流时,继电器吸合 ● 线圈电流低于释放整定电流时,继电器释放 ● 动作电流整定范围:

常用低压电器基础知识

常用低压电器基础知识

思考题:对于交流电磁机构线圈通电后,衔铁长时间被卡死不能 吸合会产生什么后果?为什么?
2010-03
22
1.2 接触器
接触器是用来接通或切断电动机或其他负载主电路的一种 控制电器。
1.2.1接触器的用途及分类
接触器最主要的用途是控制电动机的启动、反转、制动和调速 等。它具有低电压释放保护功能,具有比工作电流大数倍乃至 几十倍的接通和分断能力,但不能分断短路电流。它是一种执 行电器。 接触器种类很多,按驱动力不同可分为电磁式、气动式和液压 式。按接触器主触点控制的电路中电流种类分为交流接触器和 直流接触器两种。按其主触点的极数(即主触点的个数)来分 有单极、双极、三极、四极和五极等多种。
2010-03
4
5
图1-1 常用低压控制电器分类
常用低压控制电器分类
接触器
交流接触器 直流接触器 电磁式继电器 热继电器
继电器
时间继电器
温度继电器 速度继电器 压力继电器
开关电器 行程开关
低压断路器
刀开关 直动式 滚动式 微动式
电压继电器 中间继电器 电流继电器 直流电磁式 空气阻尼式 电动式 电子式
,此种结构多用于触点容量较大的交流电器中.图(d)是衔铁直线运动的
双E形直动式铁心,它多用于交流接触器、继电器中。
2010-03
15
对于直流电磁机构线圈流过直流电,铁心中不会产生涡流和磁滞损耗 ,铁心不会发热,只有线圈发热。为加工方便,通常直流电磁机构的铁 心用整块钢块或工程纯铁制成,为使线圈散热良好,通常将线圈绕制成 高而薄的瘦高型,且不设线圈骨架,使线圈与铁心直接接触,易于散热.
第一章 常用低压电器
1.1 电器的基本知识 1.2 接触器 1.3 继电器 1.4 开关电器 1.5 熔断器 1.6 主令电器

常用低压电器 PPT课件

常用低压电器 PPT课件
第1章 常用低压电器
学习目标
【知识目标】
1.了解各类常用低压电器的结构和工作原理; 2.掌握常用低压电器的用途、外形、选用与安装方法。
【技能目标】
1.会正确选用低压电器; 2.会常用低压电器的拆装及调整。
主要内容
1.1 1.2 1.3 1.4 1.5
低压开关 熔断器 主令电器 交流接触器 继电器
3.安装与使用
1.1 低压开关
二、组合开关
1.外形、结构和符号
组合开关又称转换开关,它具有体积小、触点对数多、接线方式灵 活、操作方便等特点。常用的HZ10系列组合开关的外形、结构和符号 如图所示。
(a)外形
(b)结构
(c)符号
1.1 低压开关
组合开关多用作机床电气控制电路中的电源引入开关,也可以用于 5kW以下小容量电动机不经常起、停和正反转的控制。组合开关应根据 电源种类、电压等级、所需触点数、接线方式和负载容量进行选用。 (1)HZ10系列组合开关应安装在控制箱内,其操作手柄最好在控制 箱的前面或侧面,开关为断开状态时应使手柄在水平位置。 (2)若需在箱内操作,开关最好安装在箱内右上方,并且在它的上 方不安装其他电器,否则应采取隔离或绝缘措施。 (3)组合开关通断能力较低,不能用来分断故障电流。用于控制电 动机正反转时,必须在电动机完全停止转动后才能反向起动,且每小时 的接通次数不能超过15~20次。
1.1 低压开关
一、闸刀开关
1.外形、结构和符号
常用的HK系列瓷底胶盖闸刀开关的外形、结构和符号如图所示。
(a)闸刀开关结构
(b)符号
HK系列瓷底胶盖闸刀开关由刀开关和熔断器组合而成,开关的瓷 底座上装有进线座、静触点、熔丝、出线座和带瓷质手柄的刀式动触 点,上面盖有胶盖以防止操作时触及带电体或分断时产生的电弧灼伤 人手。

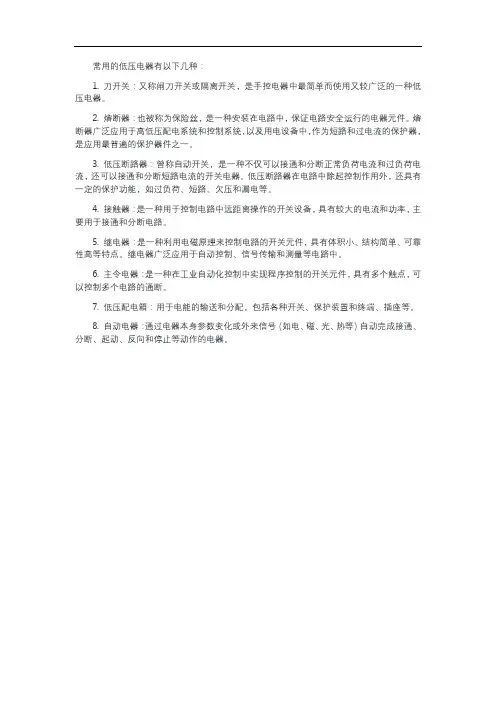

列举常用的低压电器

列举常用的低压电器

常用的低压电器有以下几种:
1. 刀开关:又称闸刀开关或隔离开关,是手控电器中最简单而使用又较广泛的一种低压电器。

2. 熔断器:也被称为保险丝,是一种安装在电路中,保证电路安全运行的电器元件。

熔断器广泛应用于高低压配电系统和控制系统,以及用电设备中,作为短路和过电流的保护器,是应用最普遍的保护器件之一。

3. 低压断路器:曾称自动开关,是一种不仅可以接通和分断正常负荷电流和过负荷电流,还可以接通和分断短路电流的开关电器。

低压断路器在电路中除起控制作用外,还具有一定的保护功能,如过负荷、短路、欠压和漏电等。

4. 接触器:是一种用于控制电路中远距离操作的开关设备,具有较大的电流和功率,主要用于接通和分断电路。

5. 继电器:是一种利用电磁原理来控制电路的开关元件,具有体积小、结构简单、可靠性高等特点。

继电器广泛应用于自动控制、信号传输和测量等电路中。

6. 主令电器:是一种在工业自动化控制中实现程序控制的开关元件,具有多个触点,可以控制多个电路的通断。

7. 低压配电箱:用于电能的输送和分配,包括各种开关、保护装置和终端、插座等。

8. 自动电器:通过电器本身参数变化或外来信号(如电、磁、光、热等)自动完成接通、分断、起动、反向和停止等动作的电器。

常用低压电气介绍PPT课件

常用低压电气介绍PPT课件
❖ 灭弧措施:吹弧、拉弧、长弧割短弧、多断口灭弧、 利用介质灭弧、改善触头表面材料 。
第二节 开关电器
一、刀开关
❖ 作用:隔离电源,不频繁通断电路 ❖ 分类:
✓ 按刀的级数分:单极、双极和三极 ✓ 按灭弧装置分:带灭弧装置和不带灭弧装置 ✓ 按刀的转换方向分为:单掷和双掷 ✓ 按接线方式分为:板前接线和板后接线 ✓ 按操作方式分为:手柄操作和远距离联杆操作 ✓ 按有无熔断器分:带熔断器和不带熔断器
第一章 常用低压电器
第一节 低压电器的基本知识 第二节 开关电器 第三节 接触器 第四节 继电器 第五节 熔断器 第六节 主令电器 本章小结
第一节 低压电器的基本知识
一、低压电器的ቤተ መጻሕፍቲ ባይዱ类
• 按电器的动作性质分 :手动电器和自动电器 • 按电器的性能和用途分:控制电器和保护电器 • 按有无触点分:有触点电器和无触点电器 • 按工作原理分:电磁式电器和非电量控制电器。
❖ 原理:线圈通入电流,产生磁场,经铁芯、衔铁和气 隙形成回路,产生电磁力,将衔铁吸向铁芯。
第一节 低压电器的基本知识
二、电磁式电器
2.短路环——减小衔铁吸合时产生的振动和噪音。
短路环
铁芯 线圈
衔铁
第一节 低压电器的基本知识
二、电磁式电器
3.触头系统——通过触头的开合控制电路通、断。
❖ 类型
桥式触头 指形触头
三、接触器的符号
KM
KM
KM
KM 线圈
主触点 常开辅助触点 常闭辅助触点
第三节 接触器
四、接触器的主要技术指标
额定电压
交流接触器: 127、220、380、500V 直流接触器: 110、220、440V
额定电流

常用低压电器资料

常用低压电器资料

低压电器的定期检查与维修
检查电器的绝缘性能
通过绝缘电阻测试等方法检查电器的绝缘性 能,确保其安全可靠。
检查电器的机械部件
对电器的开关、触头、传动机构等进行检查, 确保其动作灵活、无卡滞现象。
检查电器的电气性能
通过测量电器的电气参数,如电压、电流、 电阻等,检查其电气性能是否正常。
维修与更换
对损坏的部件进行维修或更换,保证电器的 正常运转。
是否影响断路器工作。
断路器发热严重
检查断路器触头是否接触良好 ,触头压力是否合适,触头表
面是否有氧化膜。
接触器常见故障及排除方法
接触器无法吸合
检查电源是否正常,控制回路 是否故障,机械故障是否存在

接触器噪音大
检查接触器铁芯表面是否有油 污或灰尘,触头是否接触不良 或损坏。
接触器触头烧蚀
检查负载是否过大,触头压力 是否合适,触头表面是否有氧 化膜。
低压电器的发展趋势
智能化
绿色环保
随着技术的发展,低压电器正朝着智能化 方向发展,通过引入微处理器、传感器等 技术,实现电器的自动控制和智能保护。
随着环保意识的提高,低压电器的发 展也必须符合环保要求,采用环保材 料和节能技术,降低能的组装 和维护效率,降低生产成本,是未来 低压电器发展的重要趋势之一。
CHAPTER
低压电器的日常维护与保养
清洁
检查
定期清理电器表面灰尘,保持电器干净整 洁,防止因灰尘积累引起的短路或散热不 良。
检查电器接线端子是否松动、氧化或腐蚀 ,及时处理以防止接触不良或短路。
紧固
润滑
对电器的紧固件进行检查和紧固,确保其 牢固可靠,防止因松动引起的故障。
对需要润滑的部位进行定期润滑,保持其 良好的运转状态。

常用低压电器的种类及用途

常用低压电器的种类及用途

常用低压电器的种类及用途低压电器是指额定电压低于1000V的电气设备,广泛应用于家庭、商业和工业领域。

下面是一些常用低压电器的种类及其用途:1.开关:用于控制电路的通断,如墙壁开关、面板开关等。

一般用于家庭、商业和工业建筑中的照明和电力控制。

2.插座:提供电源接口,方便接入电源插头,如墙壁插座、多功能插座等。

常用于家庭、办公室、商场和酒店等地方。

3.灯具:用于产生光源,如台灯、吊灯、筒灯、射灯等。

广泛应用于家庭、办公室、商业建筑和公共场所。

4.电风扇:利用电能驱动电机旋转产生风力,用于通风散热,如台式电风扇、落地电风扇等。

广泛应用于家庭、办公室和商场等场所。

5.空调:利用电能驱动压缩机工作,通过调节制冷剂的流动来实现空气的制冷或加热,用于调节室内温度。

广泛应用于家庭、办公室、商业建筑和工业场所。

6.冰箱:利用电能驱动压缩机工作,通过制冷系统将食物和饮料冷却保鲜,广泛应用于家庭、办公室、酒店和超市等场所。

7.洗衣机:利用电能驱动电机工作,通过机械和化学作用清洗和消毒衣物,广泛应用于家庭和商业洗衣店等场所。

8.电饭煲:利用电能加热和控制温度,用于煮饭和炖汤,广泛应用于家庭和饭店等场所。

9.电烤箱:利用电能加热食物,用于烘烤、烤制食物,广泛应用于家庭和餐厅等场所。

10.电熨斗:利用电能加热熨斗底板,用于熨烫衣物,广泛应用于家庭和干洗店等场所。

11.电吹风:利用电能驱动电机旋转产生热风,用于干燥头发或物体,广泛应用于家庭和美容美发店等场所。

12.电热水壶:利用电能加热水,用于煮水或保温,广泛应用于家庭和办公室等场所。

13.电动工具:如电钻、电锤、电锯、电砂轮等,用于施工、维修和装饰等工作,广泛应用于建筑行业和家庭DIY。

14.电动自行车:利用电能驱动电机辅助骑行,用于代步和运输,广泛应用于城市交通。

15.UPS电源:用于供电不稳定或需要临时备用电源的场合,如计算机服务器、医疗设备等。

以上仅是低压电器的常见种类和用途的举例,随着科技的发展和人们对生活便利和舒适度的需求不断提高,低压电器的种类也在不断增加和更新。

常用低压电器

常用低压电器
常用低压电器
第一页,共43页。
1.1 常用低压电器
低压电器定义:指工作在交流电压小于1200V、直流电压小于1500V的电
路中起通断、保护、控制或调节作用的电气设备,以及利 用电能来控制、保护和调节非电过程和非电装置的用电设备。
分类: (1)按动作原理分
手动电器:人手操作发出动作指令的电器,例如刀开关、按钮等。
第九页,共43页。
一、电压、电流继电器
电流继电器: 根据输入(线圈)电流大小而动作的继电器。
过电流继电器:
当电路发生短路及过流时立即将电路切断,小于整定电流时继电器
不动作,大于整定电流时,继电器动作;
整定范围:交流为(110%-350%)IN,直流为(70%-300%)IN。
欠电流继电器:
当电路电流过低时立即将电路切断。当电流大于或等于整定电流时,
3)“启动”与“停止”交替动作的按钮必须是
黑白、白色或灰色; 4)“点动”按钮必须是黑色; 5)“复位”必须是蓝色,当复位按钮还有停
止作用时,则必须是红色。
第三十四页,共43页。
第三十五页,共43页。
二、行程开关
作用:根据运动部件位置而切换电
路,用来控制运动部件的运动 方向、行程大小或位置保护。
种类: 电流继电器、电压继电器、中间继电器、时间继电器、热继电器以及温度、 压力、计数、频率继电器等。
属于电磁式继电器,结构、工作原理与接触
器相似,由电磁系统、触点系统和释放弹簧
组成。由于继电器用于控制电路,流过触点 的电流小,故不需要灭弧装置。
参数:返回系数K;吸合时间;释放时间;
电磁式继电器文字图形符号:
自动电器:产生电磁吸力而自动完成动作指令的电器,例如接触器、继电器、 电磁阀等。

常用低压电器PPT课件

常用低压电器PPT课件

触点接触形式:点接触、线接触、面接触
理想情况下:触点闭合: 接触电阻为零 触点断开:接触电阻无穷大
影响接触电阻的因素及其减小方法
❖ 电弧产生:在触点由闭合状态过渡到断开状

态的过程中产生的电弧。气体自

持放电形式之一,是一种带电质

点的急流。
❖ 电弧特点:外部有白炽弧光,内部有很高的

温度和密度很大的电流。
1.3 常用控制类电器
1.3.2 接触器
交流接触器
电磁系统 触头系统
灭弧系统 其他部分
1.3 常用控制类电器
1.3.2 接触器
1—主触头; 2—动铁芯; 3—电磁线圈; 4—静铁芯
图1-10 交流接触器动作原理示意图
1.3 常用控制类电器
1.3.2 接触器
图1-11 接触器的型号含义
1.3 常用控制类电器
5—静触头;6—接线柱;7—热脱扣器
1.3 常用控制类电器
1.3.1 低压开关电器

1—主触头;

2—自由脱扣器;

3—过流脱扣器;

4—分励脱扣器;

5—热脱扣器;
6—失压脱扣器;
7—按钮
图1-7 低压断路器的动作原理示意图
1.3 常用控制类电器
1.3.1 低压开关电器
低 压 断 路 器
DZ 20 □ - □ □/□ □ □
时 间 继 电 器
图1-15 时间继电器的图形符号
1.3 常用控制类电器
1.3.3 控制继电器
空气阻尼式时间继电器
时 间 继 电 器
图1-16 JST-A系列时间继电器的动作原理示意图
1.3 常用控制类电器

常见的低压电器的主要种类及用途

常见的低压电器的主要种类及用途

常见的低压电器的主要种类及用途
一、低压电器的类型
低压电器的类型很多,按不同的分类方式有着不同的类型。

按用途分类
(1)配电电器:主要用于低压配电(供电)系统,主要包括刀开关、转换开关、熔断器、断路器等。

主要技术要求是分断能力强、限流效果和保护性能好,有良好的动稳定性和热稳定性。

(2)控制电器:主要用于电力拖动自动控制系统,包括接触器、继电器、启动器和主令电器等。

主要技术要求是有相应的转换能力、操作频率高、电气寿命和机械寿命长。

控制电器是一类能根据外界的信号和要求,自动或手动地接通或分断电路,从而连续或断续地改变电路的参数或状态,以实现对电路或非电对象的切换、控制、保护、检测、变换和调节的元件或设备。

按动作原理分类
(1)电磁式电器:依据电磁感应原理来工作的电器,比如接触器、电磁式继电器、电磁阀等。

(2)非电磁式电器:靠外力或某种非电物理量的变化而动作的电器,比如按钮、时间继电器、温度继电器等。

按操作方式分类
(1)手动电器:顾名思义,电器的动作靠操作人员手动操作,比如按钮、刀开关、转换开关等等。

(2)自动电器:按照系统指令或信号(一个物理量如电流、电压、时间、速度等)而自动动作,比如接近开关、接触器、继电器等等。

常用低压电器的分类

常用低压电器的分类

常用低压电器一、常用低压电器的分类低压电器的功能多,用途广,品种规格繁多,按其结构、用途及所控制对象的不同,可以有不同的分类方式。

(一)按电力拖动自动控制系统常用低压电器分类1.接触器(1)交流接触器。

采用交流励磁,主触头用于交流主电路的通、断控制。

(2)直流接触器。

采用直流励磁,主触头用于直流主电路的通、断控制。

2.继电器(1)电磁式继电器。

根据信号不同电磁式继电器可分为电压、电流、温度、压力、时间等继电器。

(2)双金属片式继电器。

可分为热继电器、温度继电器、时间继电器。

(3)可编程控制继电器,如德国西门子公司的LOGO、金钟--墨勒公司的easy等。

(4)特种继电器,如干簧继电器、磁电式继电器等。

(5)执行继电器,如电磁铁、电磁阀、电磁离合器等。

(6)电子式继电器,如固态继电器、电子漏电保护器、电动机保护继电器等。

3.熔断器熔断器是一种具有过载和短路保护功能的电器,是根据电流超过规定值一定时间后,以其自身产生的热量使熔体熔化,从而使电路断开的原理制成的一种过电流保护器。

它可分为瓷插式熔断器、螺旋式熔断器、填料密封式熔断器、无填料密封式熔断器、快速式熔断器、自复式熔断器等。

4.低压断路器低压断路器是用于低压电路中,在电路或设备发生过载、短路等事故时,自动切断故障电路的低压电器。

低压断路器包括以下几种类型:(1)万能框架式低压断路器。

其绝缘衬垫的框架结构底座将所有的构件组装在一起,用于低压配电网络的保护。

(2)塑壳式断路器。

具有用模压绝缘材料制成的封闭型外壳,将所有的构件组装在一一起,用于配电网络的保护和电动机、照明电路及电热器等设备控制开关。

(3)快速直流断路器。

具有快速电磁铁和强有力的灭弧装置,用于元件和整流保护。

(4)限流式断路器。

能在交流短路电流尚未达到峰值之前就把故障电路切断。

(5)漏电保护器。

用以对低压电网直接触电和间接触电进行有效保护。

5.刀开关、转换开关刀开关、转换开关分为单极、双极、三极等形式,并有多种安装形式。

第六章常用电气设备 第四节常用低压电器

第六章常用电气设备 第四节常用低压电器
由于组合开关具有结构紧凑,安装面积小,操作 方便等优点,故广泛用于机床上作为引入电源的开关; 有时也用来接通和分断小电流的电路,如直接起动冷 却泵电动机、控制机床照明等。
常用电气设备
4.自动空气断路器 自动空气断路器也称自动空气开关或自动开关, 在低压电路中,用作分断和接通电路,控制电动机 运行和停止。当电路发生过载、短路、失压等故障 时,它能自动切断故障电路,保护电路和用电设备 的安全。它的特点是动作后不需要更换新的元件, 工作可靠,应用安全,操作方便,断流能力大(可 达到数千安)。
热继电器在使用前,必须调节其整定电流值,使其与电动机 的额定电流值相等。
常用电气设备
1.闸刀开关 闸刀开关是最简单、最常用的一种开关,刀极数 目有二极和三极两种。 图6.10(a)为二极闸刀开关的 结构图,在瓷质底座上装有静插座、接熔丝的接头和 带瓷质手柄的闸刀等。图示为合闸位置,闸刀已推入 静插座,胶盖防止电弧烧伤和触电。图6.10(b)为三 极闸刀开关。 安装闸刀开关时应将电源进线接在静插座上,将 用电器接在闸刀开关的出线端,这样在分闸时,闸刀 和熔丝上不带电,可以保证装换熔丝和维修用电器时 的安全。闸刀开关在电器原理图中的符号如图6.10 (c)所示。
热驱动器件由双金属片和绕在双金属片上的电阻丝组成。双 金属片是由两种膨胀系数不同的金属片压制成的,它的一端固 定在支架上,另一端是自由端。电阻丝串接在电动机的主电路 中,常闭触头串接在控制电路中。当电动机过载时,电阻丝中 通过的电流超过了它的额定值,产生较大的热量,使双金属片 受热膨胀发生弯曲,通过连动机构迫使常闭触头断开。在控制 电路中,常闭触头和接触器的线圈相串联,当常闭触头断开时, 接触器线圈断电,使主触头分断,电动机停转,实现了过载保 护。要使电动机恢复工作,需待热继电器冷却复位后,重新起 动电动机。

常用低压电器的识别与检测

常用低压电器的识别与检测

常用低压电器的识别与检测一、低压断路器(自动空气开关)1.集控制与多种保护功能于一体,在线路工作正常时,它作为电源开关接通与分断电路;当电路中发生短路、过载与失压等故障时,能自动跳闸切断故障电路,从而保护线路与电气设备2.检测:将开关扳到合闸位置,用万用表电阻档测量各对触头之间的接触情况。

二、交流接触器1.是一种自动自动的电磁开关,能实现过距离操作与自动控制。

具有失压与欠压释放骁勇,适宜频繁地启动控制是电动机。

2.检测①外观检查交流接触器是否完整无缺,各接线端与螺钉是否完好②用万用表欧姆档检测各触点分、合情况是否良好:用手或旋具同时按下动触头并用力均匀(切忌将旋具用力过猛,以防触点变形或损坏器件)。

常闭触点:当用万用表表笔分别接触常闭触点的两接线端时R=0,手动操作后R=∞常开触点:当用万用表表笔分别接触常闭触点的两接线端时R=∞,手动操作后R=0线圈电阻测量:用万用表检测接触器线圈直流电阻是否正常;(一般1.5~2KΩ左右)检查接触器线圈电压与电源电压是否相符。

三、按钮1.是一种手动操作接通或分断小电流控制电路的主令电器。

2.按钮颜色代表的意义红:停车绿或黑:启动、工作、点动。

3.检测:①检查外观是否完好②手动操作:用万用表检查按钮的常开与常闭工作是否正常。

常闭按钮:当用万用表(欧姆档)表笔分别接触按钮的两接线端时R=0,按下按钮其R=∞。

常开按钮:当用万用表(欧姆档)表笔分别接触按钮的两接线端时R=∞,按下按钮其R=0四、位置开关(又称行程开关或限位开关)用来限制机械运动的位置或行程,使运动机械按一定位置或行程自动停止、反向运动、变速运动或自动往返运动等。

检测:①检查外观是否完好②手动操作:用万用表检查位置开关的常开与常闭工作是否正常。

常闭触点:当用万用表(欧姆档)表笔分别接触按钮的两接线端时R=0,按下按钮其R=∞。

常开触点:当用万用表(欧姆档)表笔分别接触按钮的两接线端时R=∞,按下按钮其R=0五、热继电器1.主要用来对三相异步电机进行过载保护2.检测①外观检查热继电器是否完整无缺,各接线端与螺钉是否完好②用万用表检测各主触头,常闭辅助触头进端与出端接触是否良好,正常情况下R=0。
