典型开关电源拓扑及特征

典型开关电源拓扑及特征

典型开关电源拓扑及特征(增加学习解读整理)Buck降压电路特征:■把输入降至一个较低的电压。

■可能是最简单的电路。

■电感/电容滤波器滤平开关后的方波。

■输出总是小于或等于输入。

■输入电流不连续(斩波)。

■输出电流平滑Boost升压电路特征:■把输入升至一个较高的电压。

■与降压一样,但重新安排了电感、开关和二极管。

■输出总是比大于或等于输入(忽略二极管的正向压降)。

■输入电流平滑。

■输出电流不连续(斩波)。

Buck-Boost升降压电路特征:■电感、开关和二极管的另一种安排方法。

■结合了降压和升压电路的缺点。

■输入电流不连续(斩波)。

■输出电流也不连续(斩波)。

■输出总是与输入反向(注意电容的极性),但是幅度可以小于或大于输入。

■“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。

SEPIC升降压电路特征:■输出电压共地同相。

■输出电压可以大于或小于输入电压。

■与升压电路一样,输入电流平滑,但是输出电流不连续。

■能量通过电容从输入传输至输出。

■需要两个电感。

C’uk升降压电路特征:■输出反相■输出电压的幅度可以大于或小于输入。

■输入电流和输出电流都是平滑的。

■能量通过电容从输入传输至输出。

■需要两个电感。

■电感可以耦合获得零纹波电感电流。

Flyback反激变换特征:■最简单的隔离拓扑结构;■如降压-升压电路一样工作,但是电感有两个绕组,而且同时作为变压器(看成2个具有一定相关的隔离电感)和电感。

■输出电压可以大于或小于输入电压,由变压器的匝数比决定。

电压等式在电流处于CCM(磁通量连续、输入电流与输出电流时序叠加后连续)方成立。

在DCM 模式下,输出电压将高于上式,保持占空比不变,随着负载加大,输出电压会下降,这个过程功率保持不变,然后负载继续加大,进入CCM模式,然后上式成立,随着负载继续加大,电压不变电流增加,原边表现为电流上升,继续增加负载功率,将触发磁芯饱和。

最大功率将受限饱和磁通,(原边电感/圈数越大传递的功率越小,PFC电感有类似也有区别,PFC电感影响输入功率不是因为磁通饱和,而是阻抗限流),此时提高控制频率只可非线性的提高少部分功率。

反激式正激式推挽式半桥式全桥式开关电源优缺点

反激式正激式推挽式半桥式全桥式开关电源优缺点

反激式正激式推挽式半桥式全桥式开关电源优缺点反激式开关电源是一种常见的开关电源拓扑结构,其工作原理是利用电感储能和电容滤波器来实现电压变换。

以下是反激式、正激式、推挽式、半桥式和全桥式开关电源的优缺点分析。

1.反激式开关电源:优点:-体积小,结构简单,成本较低。

-输出电流大,适用于一些高功率应用。

-效率较高,在负载率低时仍能提供稳定的输出电压。

缺点:-输出电压稳定性较差,容易受到输入电压波动的影响。

-输入电流波形不纯净,含有较高的谐波成分。

-输出电流变化较大时容易产生振荡和噪音。

2.正激式开关电源:优点:-输出电压稳定性较好,能够提供较为纯净的输出电流。

-输出电流较大,适用于一些高负载应用。

-效率较高,在大部分负载条件下都能保持较高的效率。

缺点:-体积较大,结构相对复杂。

-成本较高。

-在负载率低时效率较低。

3.推挽式开关电源:优点:-输出频率较高,适用于一些高频应用。

-输出电压稳定性较好。

-体积相对较小,结构简单。

缺点:-输出电流相对较小。

-效率较低,在大负载条件下会有较大的功率损耗。

-容易受到电容和电感等元器件的损耗影响,导致输出电压不稳定。

4.半桥式开关电源:优点:-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单,成本相对较低。

缺点:-输入电流波形较复杂,含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

5.全桥式开关电源:优点:-输出电压稳定性较好。

-输出电流较大。

-效率较高。

-结构简单,成本相对较低。

缺点:-输入电流波形较复杂,含有较高的谐波成分。

-输出电流较小负载时容易出现振荡。

-适用负载范围较窄。

总结:根据以上分析,不同的开关电源拓扑在不同应用场景中具有不同的优缺点。

在选择开关电源时,应根据具体应用需求,综合考虑输出电压稳定性、输出电流、效率、结构复杂性、成本等因素,选择最适合的拓扑结构。

开关电源的基本拓扑结构

开关电源的基本拓扑结构
感谢您的观看
总结词
半桥型拓扑结构通过两个开关管和电容器的组合,实现输出电压的调节。
详细描述
在半桥型拓扑结构中,两个开关管交替导通和关断,通过调节占空比来调节输出电压。 这种拓扑结构适用于需要较高电压、大电流输出的应用场景,如逆变器和电机驱动等。
全桥型(Full-Bridge)
总结词
全桥型拓扑结构通过四个开关管的组合 ,实现输出电压的调节。
降压-升压型开关电源工作原理
总结词
根据输入电压和输出电压的大小关系,自动切换降压 或升压模式。
详细描述
在降压-升压型开关电源中,根据输入电压和输出电压 的大小关系,自动切换降压或升压模式。当输入电压 高于输出电压时,自动进入降压模式;当输入电压低 于输出电压时,自动进入升压模式。
反相开关型开关电源工作原理
VS
详细描述
在全桥型拓扑结构中,四个开关管两两交 替导通和关断,通过调节占空比来调节输 出电压。这种拓扑结构适用于需要极高电 压、大电流输出的应用场景,如高压直流 输电等。
03 开关电源的工作原理
降压型开关电源工作原理
总结词
通过控制开关管开通和关断的时间,调节输 出电压的大小。
详细描述
在降压型开关电源中,输入电压首先经过开 关管,通过控制开关管的开通和关断时间来 调节输出电压的大小。当开关管开通时,输 入电压加在负载上,当开关管关断时,输入 电压与负载断开,输出电压因此得到调节。
升压型开关电源工作原理
要点一
总结词
通过控制开关管开通和关断的时间,实现输出电压高于输 入电压的功能。
要点二
详细描述
在升压型开关电源中,当开关管开通时,输入电压同时加 在负载和储能元件上,当开关管关断时,储能元件释放能 量,使输出电压高于输入电压。通过控制开关管的开通和 关断时间,实现输出电压的调节。

电源各种拓扑的优点缺点

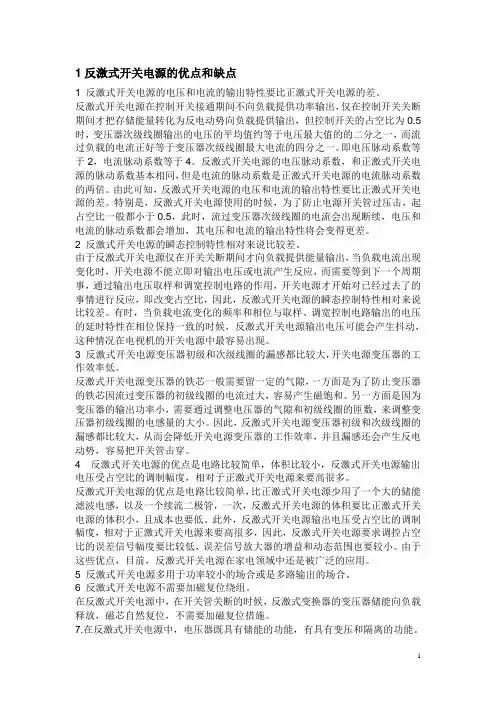

电源各种拓扑的优点缺点

1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出,仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出,但控制开关的占空比为0.5时,变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一,而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2,电流脉动系数等于4。

反激式开关电源的电压脉动系数,和正激式开关电源的脉动系数基本相同,但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知,反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是,反激式开关电源使用的时候,为了防止电源开关管过压击,起占空比一般都小于0.5,此时,流过变压器次级线圈的电流会出现断续,电压和电流的脉动系数都会增加,其电压和电流的输出特性将会变得更差。

2 反激式开关电源的瞬态控制特性相对来说比较差。

由于反激式开关电源仅在开关关断期间才向负载提供能量输出,当负载电流出现变化时,开关电源不能立即对输出电压或电流产生反应,而需要等到下一个周期事,通过输出电压取样和调宽控制电路的作用,开关电源才开始对已经过去了的事情进行反应,即改变占空比,因此,反激式开关电源的瞬态控制特性相对来说比较差。

有时,当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候,反激式开关电源输出电压可能会产生抖动,这种情况在电视机的开关电源中最容易出现。

3 反激式开关电源变压器初级和次级线圈的漏感都比较大,开关电源变压器的工作效率低。

反激式开关电源变压器的铁芯一般需要留一定的气隙,一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大,容易产生磁饱和。

另一方面是因为变压器的输出功率小,需要通过调整电压器的气隙和初级线圈的匝数,来调整变压器初级线圈的电感量的大小。

因此,反激式开关电源变压器初级和次级线圈的漏感都比较大,从而会降低开关电源变压器的工作效率,并且漏感还会产生反电动势,容易把开关管击穿。

简述各种拓扑结构的优缺点

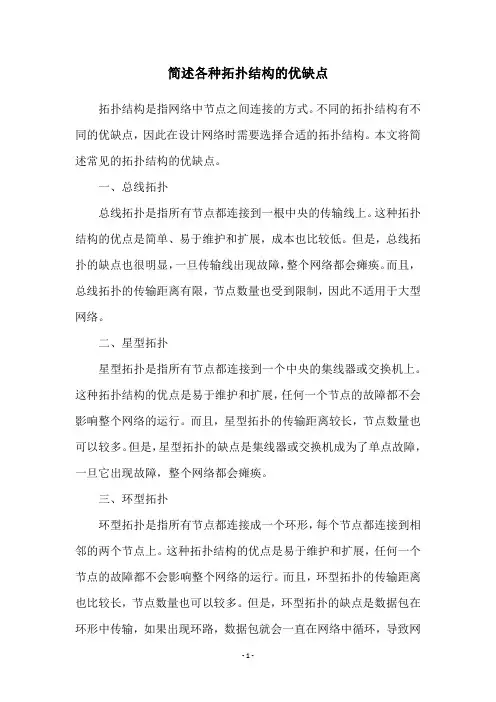

简述各种拓扑结构的优缺点

简述各种拓扑结构的优缺点拓扑结构是指网络中节点之间连接的方式。

不同的拓扑结构有不同的优缺点,因此在设计网络时需要选择合适的拓扑结构。

本文将简述常见的拓扑结构的优缺点。

一、总线拓扑总线拓扑是指所有节点都连接到一根中央的传输线上。

这种拓扑结构的优点是简单、易于维护和扩展,成本也比较低。

但是,总线拓扑的缺点也很明显,一旦传输线出现故障,整个网络都会瘫痪。

而且,总线拓扑的传输距离有限,节点数量也受到限制,因此不适用于大型网络。

二、星型拓扑星型拓扑是指所有节点都连接到一个中央的集线器或交换机上。

这种拓扑结构的优点是易于维护和扩展,任何一个节点的故障都不会影响整个网络的运行。

而且,星型拓扑的传输距离较长,节点数量也可以较多。

但是,星型拓扑的缺点是集线器或交换机成为了单点故障,一旦它出现故障,整个网络都会瘫痪。

三、环型拓扑环型拓扑是指所有节点都连接成一个环形,每个节点都连接到相邻的两个节点上。

这种拓扑结构的优点是易于维护和扩展,任何一个节点的故障都不会影响整个网络的运行。

而且,环型拓扑的传输距离也比较长,节点数量也可以较多。

但是,环型拓扑的缺点是数据包在环形中传输,如果出现环路,数据包就会一直在网络中循环,导致网络瘫痪。

四、树型拓扑树型拓扑是指所有节点都连接成一个树形结构,树的根节点连接到所有其他节点上。

这种拓扑结构的优点是易于维护和扩展,任何一个节点的故障都不会影响整个网络的运行。

而且,树型拓扑的传输距离也比较长,节点数量也可以较多。

但是,树型拓扑的缺点是根节点成为了单点故障,一旦它出现故障,整个网络都会瘫痪。

五、网状拓扑网状拓扑是指所有节点之间都相互连接,形成一个网状结构。

这种拓扑结构的优点是容错性强,任何一个节点的故障都不会影响整个网络的运行。

而且,网状拓扑的传输距离也比较长,节点数量也可以较多。

但是,网状拓扑的缺点是成本较高,维护和扩展也比较困难。

综上所述,不同的拓扑结构有不同的优缺点,需要根据实际情况选择合适的拓扑结构。

25种开关电源拓扑电路结构与连接原理与及特点选择与设计方法

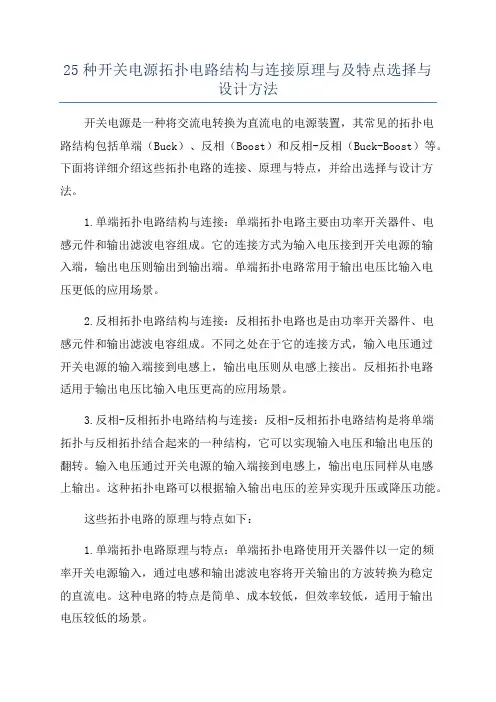

25种开关电源拓扑电路结构与连接原理与及特点选择与设计方法

25种开关电源拓扑电路结构与连接原理与及特点选择与设计方法开关电源是一种将交流电转换为直流电的电源装置,其常见的拓扑电路结构包括单端(Buck)、反相(Boost)和反相-反相(Buck-Boost)等。

下面将详细介绍这些拓扑电路的连接、原理与特点,并给出选择与设计方法。

1.单端拓扑电路结构与连接:单端拓扑电路主要由功率开关器件、电感元件和输出滤波电容组成。

它的连接方式为输入电压接到开关电源的输入端,输出电压则输出到输出端。

单端拓扑电路常用于输出电压比输入电压更低的应用场景。

2.反相拓扑电路结构与连接:反相拓扑电路也是由功率开关器件、电感元件和输出滤波电容组成。

不同之处在于它的连接方式,输入电压通过开关电源的输入端接到电感上,输出电压则从电感上接出。

反相拓扑电路适用于输出电压比输入电压更高的应用场景。

3.反相-反相拓扑电路结构与连接:反相-反相拓扑电路结构是将单端拓扑与反相拓扑结合起来的一种结构,它可以实现输入电压和输出电压的翻转。

输入电压通过开关电源的输入端接到电感上,输出电压同样从电感上输出。

这种拓扑电路可以根据输入输出电压的差异实现升压或降压功能。

这些拓扑电路的原理与特点如下:1.单端拓扑电路原理与特点:单端拓扑电路使用开关器件以一定的频率开关电源输入,通过电感和输出滤波电容将开关输出的方波转换为稳定的直流电。

这种电路的特点是简单、成本较低,但效率较低,适用于输出电压较低的场景。

2.反相拓扑电路原理与特点:反相拓扑电路通过控制开关器件的导通和截止来改变电感中的电流,从而改变输出电压。

与单端拓扑电路相比,它的效率较高,但成本较高。

反相拓扑电路适用于输出电压较高的场景。

3.反相-反相拓扑电路原理与特点:反相-反相拓扑电路通过将输入电压先升压或降压至一个中间电压,再通过反向变换输出所需的电压。

这种电路可以实现较大范围的升压和降压功能,但需要多个开关器件和电感,因此成本和复杂度较高。

在选择与设计开关电源的方法上,应注意以下几点:1.根据实际需求确定输出电压和电流的要求,然后选择适合的拓扑电路结构。

简述各个拓扑结构的优缺点

简述各个拓扑结构的优缺点

简述各个拓扑结构的优缺点
拓扑结构是计算机网络中的重要概念,不同的拓扑结构具有各自的优缺点。

以下是各个拓扑结构的简述。

1. 星型拓扑结构
星型拓扑结构是一种中心化结构,所有的节点都直接连接到中心节点。

它的优点是易于管理和维护,故障诊断简单,扩展性强。

但是,若中心节点故障,整个网络将无法工作,而且节点之间的通信需要经过中心节点,导致网络通信效率较低。

2. 总线型拓扑结构
总线型拓扑结构是所有节点都连接到同一条总线上的结构。

它的优点是易于实现和管理,成本低,通信效率高。

但是,它的缺点是容易因为总线故障而导致整个网络瘫痪,而且节点数量的增加会影响网络的通信效率。

3. 环型拓扑结构
环型拓扑结构是所有节点连接成一个环的结构。

它的优点是通信效率高,节点数目增加对网络通信效率的影响较小。

但是,它的缺点是故障节点会影响整个环的通信,而且节点数目的增加可能导致网络拓扑结构变得复杂。

4. 树型拓扑结构
树型拓扑结构是通过分层的方式将节点组织成树状结构的拓扑结构。

它的优点是易于管理和维护,通信效率高,故障节点不会影响整个网络。

但是,它的缺点是扩展性较差,增加新节点需要重新设计
整个拓扑结构。

5. 网状拓扑结构
网状拓扑结构是所有节点互相连接的结构,任意两个节点都可以直接通信。

它的优点是通信效率高,扩展性强,故障节点对整个网络影响较小。

但是,它的缺点是节点数量的增加会导致网络变得非常复杂,需要大量的管理和维护工作。

各种开关电源的优点和缺点

各种开关电源的优点和缺点

各种开关电源的优点和缺点【反激式、正激式、推挽式、半桥式、全桥式】为了表征各种电压或电流波形的好坏,一般都是拿电压或电流的幅值、平均值、有效值、一次谐波等参量互相进行比较。

在开关电源之中,电压或电流的幅值和平均值最直观,因此,我们用电压或电流的幅值与其平均值之比,称为脉动系数S;也有人用电压或电流的有效值与其平均值之比,称为波形系数K。

因此,电压和电流的脉动系数Sv、Si以及波形系数Kv、Ki分别表示为:Sv = Up/Ua ——电压脉动系数 (1-84)Si = Im/Ia ——电流脉动系数 (1-85)Kv =Ud/Ua ——电压波形系数 (1-86)Ki = Id/Ia ——电流波形系数 (1-87)上面4式中,Sv、Si、Kv、Ki分别表示:电压和电流的脉动系数S,和电压和电流的波形系数K,在一般可以分清楚的情况下一般都只写字母大写S或 K。

脉动系数S和波形系数K都是表征电压或者电流好坏的指标,S和K的值,显然是越小越好。

S和K的值越小,表示输出电压和电流越稳定,电压和电流的纹波也越小。

反激式开关电源的优点和缺点1 反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出,仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出,但控制开关的占空比为0.5时,变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一,而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2,电流脉动系数等于4。

反激式开关电源的电压脉动系数,和正激式开关电源的脉动系数基本相同,但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知,反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是,反激式开关电源使用的时候,为了防止电源开关管过压击,起占空比一般都小于0.5,此时,流过变压器次级线圈的电流会出现断续,电压和电流的脉动系数都会增加,其电压和电流的输出特性将会变得更差。

简述各种拓扑结构的优缺点

简述各种拓扑结构的优缺点

简述各种拓扑结构的优缺点拓扑结构是计算机网络中非常重要的概念,它描述了网络中各个节点之间的连接方式。

不同的拓扑结构有着各自的优缺点,合理选择拓扑结构可以提高网络的稳定性和性能。

本文将简述常见的拓扑结构及其优缺点,以供读者参考。

一、星型拓扑星型拓扑是最常见的拓扑结构之一,它由一个中心节点和若干个外围节点组成。

外围节点只能与中心节点进行通信,而不能直接与其他外围节点通信。

星型拓扑的优点在于易于管理和维护,因为只需要维护中心节点即可,而且故障的影响范围较小,不会影响到其他节点。

缺点在于中心节点是单点故障,如果中心节点出现故障,整个网络将无法正常工作。

此外,星型拓扑的扩展性较差,增加节点时需要增加中心节点的处理能力。

二、总线型拓扑总线型拓扑是一种线性拓扑,所有节点都通过一条主干线连接。

每个节点都可以向主干线发送和接收数据,但是不能直接与其他节点通信。

总线型拓扑的优点在于成本低,只需要一条主干线和若干个节点即可构建。

缺点在于主干线是单点故障,如果主干线出现故障,整个网络将无法正常工作。

此外,总线型拓扑的带宽是有限的,如果节点数量过多,会导致带宽不足,影响网络性能。

三、环型拓扑环型拓扑是一种闭合的线性拓扑,所有节点构成一个环形结构。

每个节点只能与相邻的节点进行通信,数据传输是沿着环形结构进行的。

环型拓扑的优点在于扩展性较好,可以方便地增加节点数量。

此外,环型拓扑没有单点故障,即使某个节点出现故障,也不会影响整个网络。

缺点在于数据传输的速度较慢,因为数据需要在环形结构中传递。

此外,如果环形结构中出现断路,整个网络将无法正常工作。

四、树型拓扑树型拓扑是一种分层的拓扑结构,所有节点构成一个树形结构。

树型拓扑由一个根节点和若干个子节点组成,每个子节点又可以有自己的子节点。

树型拓扑的优点在于易于管理和维护,因为节点之间的关系是明确的,可以方便地进行控制和监测。

此外,树型拓扑的扩展性较好,可以方便地增加节点数量。

缺点在于根节点是单点故障,如果根节点出现故障,整个网络将无法正常工作。

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点

反激式、正激式、推挽式、半桥式、全桥式开关电源的优点和缺点反激式开关电源的优点和缺点反激变换器01反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

反激式开关电源在控制开关接通期间不向负载提供功率输出,仅在控制开关关断期间才把存储能量转化为反电动势向负载提供输出,但控制开关的占空比为0.5时,变压器次级线圈输出的电压的平均值约等于电压最大值的的二分之一,而流过负载的电流正好等于变压器次级线圈最大电流的四分之一。

即电压脉动系数等于2,电流脉动系数等于4。

反激式开关电源的电压脉动系数,和正激式开关电源的脉动系数基本相同,但是电流的脉动系数是正激式开关电源的电流脉动系数的两倍。

由此可知,反激式开关电源的电压和电流的输出特性要比正激式开关电源的差。

特别是,反激式开关电源使用的时候,为了防止电源开关管过压击,起占空比一般都小于0.5,此时,流过变压器次级线圈的电流会出现断续,电压和电流的脉动系数都会增加,其电压和电流的输出特性将会变得更差。

02反激式开关电源的瞬态控制特性相对来说比较差。

由于反激式开关电源仅在开关关断期间才向负载提供能量输出,当负载电流出现变化时,开关电源不能立即对输出电压或电流产生反应,而需要等到下一个周期事,通过输出电压取样和调宽控制电路的作用,开关电源才开始对已经过去了的事情进行反应,即改变占空比,因此,反激式开关电源的瞬态控制特性相对来说比较差。

有时,当负载电流变化的频率和相位与取样、调宽控制电路输出的电压的延时特性在相位保持一致的时候,反激式开关电源输出电压可能会产生抖动,这种情况在电视机的开关电源中最容易出现。

03反激式开关电源变压器初级和次级线圈的漏感都比较大,开关电源变压器的工作效率低。

反激式开关电源变压器的铁芯一般需要留一定的气隙,一方面是为了防止变压器的铁芯因流过变压器的初级线圈的电流过大,容易产生磁饱和。

另一方面是因为变压器的输出功率小,需要通过调整电压器的气隙和初级线圈的匝数,来调整变压器初级线圈的电感量的大小。

开关电源拓扑的分类及各特点介绍

开关电源拓扑的分类及各特点介绍

开关电源拓扑的分类及各特点介绍
Buck电路:Buck电路也成为降压(step-down)变换器。

晶体管,二极管,电感,电容和负载构成了主回路,下方的控制回路一般采用
PWM(脉冲宽度调制)芯片控制占空比决定晶体管的通断。

Buck电路的功能是把直流电压Ui转换成直流电压Uo,实现降压目的。

反激变换器:反激式开关电源是指使用反激高频变压器隔离输入输出回路的开关电源,与之对应的有正激式开关电源。

反激(FLY BACK),具体是指当开关管接通时,输出变压器充当电感,电能转化为磁能,此时输出回路无电流;
Boost电路:Boost(升压)电路是最基本的反激变换器。

Boost变换器又称为升压变换器、并联开关电路、三端开关型升压稳压器。

Boost电路是一个升压电路,它的输出电压高于输入电压。

Buck/Boost变换器:Buck/Boost变换器:也叫做升降压式变换器,是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器,但它的输出电压的极性与输入电压相反。

Buck/Boost变换器可以看做是Buck变换器和Boost变换器串联而成,合并了开关管。

反激式、正激式、推挽式、半桥式、全桥式开关电源原理及优缺点

反激式、正激式、推挽式、半桥式、全桥式开关电源原理及优缺点

反激式、正激式、推挽式、半桥式、全桥式开关电源原理及优缺点1、单端正激式单端:通过一只开关器件单向驱动脉冲变压器.正激:其脉冲变压器的原/副边相位关系确保在开关管导通,驱动脉冲变压器原边时,变压器副边同时对负载供电。

该电路的最大问题是:开关管T交替工作于通/断两种状态,当开关管关断时,脉冲变压器处于“空载”状态,其中储存的磁能将积累到下一个周期,直至电感器饱和,使开关器件烧毁。

图中的D3与N3构成的磁通复位电路,提供了泄放多余磁能的渠道。

2、单端反激式反激式电路与正激式电路相反,其脉冲变压器的原/副边相位关系确保当开关管导通,驱动脉冲变压器原边时,变压器副边不对负载供电,即原/副边交错通断。

脉冲变压器积累磁能问题容易解决,但是,由于变压器存在漏感,将在原边形成电压尖峰,可能击穿开关器件,需要设置电压钳位电路予以保护D3、N3构成的回路。

从电路原理图上看,反激式与正激式很相像,表面上只是变压器同名端的区别,但电路的工作方式不同,D3、N3的作用也不同。

3、推挽(变压器中心抽头)式这种电路结构的特点是:对称性结构,脉冲变压器原边是两个对称线圈,两只开关管接成对称关系,轮流通断,工作过程类似于线性放大电路中的乙类推挽功率放大器。

主要优点:高频变压器磁芯利用率高(与单端电路相比)、电源电压利用率高(与后面要叙述的半桥电路相比)、输出功率大、两管基极均为低电平,驱动电路简单。

主要缺点:变压器绕组利用率低、对开关管的耐压要求比较高(至少是电源电压的两倍)。

4、全桥式这种电路结构的特点是:由四只相同的开关管接成电桥结构驱动脉冲变压器原边。

图中T1、T4为一对,由同一组信号驱动,同时导通/关断;T2、T3为另一对,由另一组信号驱动,同时导通/关断。

两对开关管轮流通/断,在变压器原边线圈中形成正/负交变的脉冲电流。

主要优点:与推挽结构相比,原边绕组减少了一半,开关管耐压降低一半。

主要缺点:使用的开关管数量多,且要求参数一致性好,驱动电路复杂,实现同步比较困难。

开关电源常用拓扑电路

开关电源常用拓扑电路

开关电源常用拓扑电路开关电源常用拓扑电路开关电源作为现代电子设备中不可或缺的一部分,其功效和性能日益受到重视。

而在开关电源的实际应用中,各种拓扑电路被广泛采用。

本文将按照类别,对开关电源常用的三种拓扑电路进行介绍,并从其原理、优缺点等方面进行分析。

第一类拓扑电路——降压型开关电源降压型开关电源是最基础、应用最广泛的开关电源拓扑电路之一。

其主要原理是通过控制开关管的导通与断开,将输入电压转换为所需的输出电压。

其中最经典的降压型拓扑电路是Buck变换器。

与其他拓扑电路相比,Buck变换器具有转换效率高、体积小、成本低等优点。

而且,它的工作原理相对简单,电路结构较为简洁。

第二类拓扑电路——升压型开关电源既然有降压型开关电源,自然也有升压型开关电源。

升压型开关电源的主要功能是将较低的输入电压转换为较高的输出电压,以满足特定应用的电压需求。

最常见的升压型拓扑电路是Boost变换器。

Boost变换器的工作原理是通过改变开关管的导通与断开时间,将输入电压分段升高,并最终得到所需的输出电压。

Boost变换器具有快速动态响应、输入电流波动小等特点。

第三类拓扑电路——反激型开关电源反激型开关电源也是开关电源的一种常用拓扑电路。

它主要用于输入电压范围较宽、输出电压变化大的电子设备。

反激型拓扑电路中最广泛使用的是Flyback变换器。

这种拓扑电路具有结构简单、成本低、输出电压可调等特点。

它的工作原理是通过供能开关管的瞬态导通和均衡导通,使原来存储于变压器中的能量通过绕组变换到输出端。

综上所述,开关电源常用的拓扑电路主要包括降压型、升压型和反激型。

不同的拓扑电路具有不同的工作原理和特点,适用于不同的应用环境。

在电子设备的设计和制造中,我们需要根据具体需求灵活选择拓扑电路,以满足能量转换的高效、稳定和可靠性要求。

总而言之,开关电源拓扑电路的选择应根据具体应用需求来进行,以确保电子设备在性能、效能和可靠性等方面的全面满足。

相信通过对不同拓扑电路的了解和应用,我们能够在开关电源领域中不断创新,为人们的生活带来更多的便利和发展。

简述各个拓扑结构的优缺点

简述各个拓扑结构的优缺点

简述各个拓扑结构的优缺点拓扑结构是指计算机网络中节点与连接线之间的物理和逻辑关系。

不同的拓扑结构具有不同的优缺点,下面对常见的拓扑结构进行详细说明。

1.星型拓扑:星型拓扑是一种以中央设备(如交换机、集线器)为中心,所有节点都通过点对点的连接与中心设备相连。

其优点包括:-易于安装和管理:星型拓扑结构简单,易于布线和维护。

当一个节点故障时,不会影响其他节点的正常运行。

-连接的稳定性:每个节点都有独立的连接,故障节点不会导致其他节点断开。

-提供高带宽:中心设备可以提供高带宽的连接,适用于大流量传输。

然而,星型拓扑也存在一些缺点:-单点故障:中心设备故障会导致整个网络中断,因此可靠性较低。

-成本较高:相比其他拓扑结构,星型拓扑需要更多的连接线和中心设备,增加了成本。

-依赖中心设备:网络的性能和稳定性高度依赖中心设备,如果中心设备性能不足或故障,会影响整个网络的表现。

2.总线型拓扑:总线型拓扑是一种线性结构,所有节点通过共享的传输介质(如同轴电缆或光纤)连接。

其优点包括:-成本低:总线型拓扑只需要单一的传输介质和少量的连接线,因此成本较低。

-简单实现:节点连接和维护容易,布线简单。

-灵活性高:可以将新节点添加到总线上,扩展网络。

然而,总线型拓扑也存在一些缺点:-性能受限:总线型拓扑中,所有节点共享同一条传输介质,因此带宽和传输速率受限。

-单点故障:如果总线出现故障,将会导致整个网络中断。

-安全性较低:所有节点可以监视和访问传输介质,容易受到网络攻击。

3.环型拓扑:环型拓扑是一种通过连接线形成环状的结构,每个节点都与其相邻的节点相连。

其优点包括:-简单实现:环型拓扑中节点的连接简单,节点间只需沿着环移动,能够快速实现。

然而,环型拓扑也存在一些缺点:-单点故障:如果环中一些节点或连接线故障,将会导致整个环断开,网络中断。

-数据冲突:多个节点同时传输数据时,可能会发生数据冲突,降低网络性能。

-扩展困难:环型拓扑结构难以扩展,增加或删除节点都需要改变物理布线。

各种正激变换拓扑的优缺点分析

各种正激变换拓扑的优缺点分析

一单端正激变换器如图所示与非隔离开关电路拓扑相比增加了一个隔离变压器。

优点:1 可以通过改变次级绕组与初级绕组的线圈匝数比来决定输出电压就是降压还就是升压,或者增大了电压的输出范围。

2 改变输出电压极性就是非常方便的,只要将次级绕组线圈的两端对调,再将次级整流二极管与滤波电容的方向对调就可以。

3 输出与输入隔离,加大了电路抗干扰的能力。

缺点:1 由于变压器漏感的存在,当Q1截止时,其两端将承受非常高的电压应力,易将开关管Q1损坏。

2 磁芯利用率不高,单位周期内只有一个功率脉冲。

3 变压器的磁芯由于一直工作于被置位状态,容易饱与。

回馈式单端正激变换器回馈式单管正激变换器在原来基础上增加了回馈环节,实现了能量的回馈,而且为变压器提供了磁芯复位回路。

但就是当磁芯工作于复位状态时,开关管同样要承受很大的电压应力。

由此可以得出,单端正激变换器只能用于输出功率不就是很大的情况下。

二三路输出正激变换器三路输出正激变换器与单端正激变换器拓扑结构相似,其优缺点也一样。

与单端正激变换器一样,三路输出正激变换器也只能用于输出功率不就是很大的情况下。

三双端正激变换器双管正激变换器使用两个开关管,这样做有显著地优势。

1 关断时每个开关管仅承受一倍的直流输入电压电压,这样就可以使输出的功率加大。

2 关断时不会出现漏感尖峰。

由此可以得出,与单端正激变换器相比,双管正激变换器能用于相对比较大的输出功率地情况下。

四交错正激变换器这种拓扑只就是将两个单端正激变换器交替工作(各占半个周期),其次级电流通过二极管相加。

所以,在每个周期内有两个功率脉冲,每个变换器只提供总输出功率的一半。

由于在每个周期内有两个功率脉冲,交错正激变换器也可以由于相对比较的输出功率的情况下。

开关电源常用拓扑

开关电源常用拓扑

开关电源常用拓扑开关电源(Switching Power Supply)是一种将电能通过开关元件进行频繁开关的方式进行变换,而产生所需输出电压、电流和功率的电源。

开关电源具有高效、轻便、可靠等优点,广泛应用于电子系统中的各种设备和产品之中。

在实际应用中,开关电源可采用多种不同的拓扑结构,下面我们来介绍几种常用的拓扑结构及其特点。

1.降压型开关电源(Buck Converter)降压型开关电源是常见的一种拓扑结构,其基本原理是通过控制开关管的开关时间和开关频率,将高电压稳定地降低为低电压输出。

相比其他拓扑结构,降压型开关电源具有简单、可靠、成本低等优点,适用于电流小于输出电压的应用场合。

2.提升型开关电源(Boost Converter)提升型开关电源适用于输出电压高于输入电压的场合,其基本原理是通过控制开关管的开关时间和开关频率,将低电压升高至稳定的高电压输出。

相比降压型开关电源,提升型开关电源具有输出电压高、输出能力强等优点,但其效率相对较低。

3.反激型开关电源(Flyback Converter)反激型开关电源采用变压器隔离,其基本原理是通过控制开关管的开关时间和开关频率,将输入电压转换为直流输出,适用于输入、输出电压变化幅度较大、输出电流较小的应用场合。

相比其他拓扑结构,反激型开关电源具有简单、成本低等优点。

4.正激型开关电源(Forward Converter)正激型开关电源也采用变压器隔离,其基本原理是通过控制开关管的开关时间和开关频率,将输入电压转换为直流输出,适用于输入输出电压差不大,输出功率大、质量要求高的应用场合。

正激型开关电源的复杂度相对较高,但其效率高、稳定性好。

以上几种开关电源拓扑结构都有各自的特点和优劣,应根据具体的应用场合选择合适的方案。

为了确保开关电源的稳定性和安全性,还需充分考虑元器件的质量、功率、温度、使用寿命等方面。

尽管如此,开关电源的使用范围和影响力在电子行业中逐渐扩大,为现代电子技术发展提供了强有力的支持。

开关电源拓扑及应用条件

开关电源拓扑及应用条件

开关电源拓扑及应用条件开关电源是一种通过切换器件开关动作来实现电能转换的电源。

其主要特点是高效、小体积、轻量化、可靠性高、成本较低等优势,被广泛应用于各种电子设备中。

不同的应用场景对开关电源的拓扑结构和应用条件有不同的要求。

开关电源的拓扑结构主要有以下几种:1. Buck拓扑(降压型):Buck拓扑是最常见的开关电源拓扑结构之一,其主要特点是输出电压小于输入电压。

Buck拓扑适用于输入电压高于输出电压而要求较低输出电流的场景,如LED驱动电源、电动车充电器等。

2. Boost拓扑(升压型):Boost拓扑是另一种常见的开关电源拓扑结构,其主要特点是输出电压大于输入电压。

Boost拓扑适用于输入电压低于输出电压而要求较低输出电流的场景,如太阳能电池、电动汽车DC/DC转换器等。

3. Buck-boost拓扑(升降压型):Buck-boost拓扑是一种可以实现输入电压高于或低于输出电压的开关电源拓扑结构。

其适用于输入电压变化范围较大的场景,如电动汽车充电桩、太阳能逆变器等。

4. Flyback拓扑(反激型):Flyback拓扑是一种常见的开关电源拓扑结构,其主要特点是具有电气隔离性能。

Flyback拓扑适用于输出电压较低且要求电气隔离的场景,如电脑电源、电视机电源等。

5. Forward拓扑(正激型):Forward拓扑是一种开关电源拓扑结构,它结合了Flyback和Buck-boost的特点。

Forward拓扑适用于需要较大输出功率的场景,如工业设备电源、通信设备电源等。

对于不同的应用场景,开关电源有不同的应用条件:1. 输入电压范围:开关电源需要根据应用需求选择合适的输入电压范围,以确保电源能正常工作。

例如,汽车电源需要适应汽车电池的输入电压范围。

2. 输出电压和电流:开关电源需要满足设备的输出电压和电流要求。

因此,在选择开关电源时,需要考虑设备的功率需求和稳定性要求。

3. 效率要求:开关电源的效率直接影响能源的利用率和散热量。

了解各种电源拓扑的优缺点

了解各种电源拓扑的优缺点

了解各种电源拓扑的优缺点电源拓扑是电力系统中的关键概念,它描述了电力传输的方式和架构。

不同的电源拓扑具有各自的优缺点,本文将对几种常见的电源拓扑进行介绍,以帮助读者更好地了解它们。

1.单端正激变换器单端正激变换器(Flyback Converter)是一种常见的离线电源拓扑,具有简单、成本低廉的优点。

它使用变压器将输入电压转换为所需的输出电压。

然而,由于变压器的存在,单端正激变换器的功率密度相对较低,适用于低功率应用。

2.反激变换器反激变换器(Forward Converter)是另一种常用的离线电源拓扑,也使用变压器将输入电压转换为输出电压。

相比于单端正激变换器,反激变换器具有更高的功率密度和效率。

然而,反激变换器的控制较为复杂,不适用于一些特定应用。

3.电容耦合器电容耦合器(Capacitive Coupling)是一种简单的直流电源拓扑,常用于低功率和低成本的环境。

它通过电容器将输入电压耦合到负载上。

然而,电容耦合器的输出电压受电容器的质量和电容值的影响,因此其稳定性和可靠性相对较低。

4.同步整流器同步整流器(Synchronous Rectifier)是一种在开关转换电源中广泛使用的技术。

它通过同步开关管代替二极管实现电能转换。

同步整流器具有较低的导通压降和损耗,因此可以提高整体效率。

然而,同步整流器的设计和控制需要更高的技术要求和成本。

5.无刷直流电机驱动器无刷直流电机驱动器(Brushless DC Motor Driver)是一种用于控制无刷直流电机的电源拓扑。

它采用功率半导体器件来实现对无刷直流电机的控制。

无刷直流电机驱动器具有高效率、高精度的优点,适用于各种工业和家电应用。

然而,无刷直流电机驱动器的设计和调试相对复杂,需要较高的技术水平。

通过对这些不同的电源拓扑进行了解,我们可以选择适合特定应用的电源设计方案。

每种电源拓扑都具有其独特的优点和限制,我们可以根据实际需求和成本效益进行选择。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
■这是隔离拓扑结构中最简单的
■增加次级绕组和电路可以得到多个输出。
6、Forward正激
特点
■与降压一样,但重新安排了电感、开关和二极管。
■输出总是比大于或等于输入(忽略二极管的正向压降)。
■输入电流平滑。
■输出电流不连续(斩波)。
4、Buck-Boost降压-升压
特点
■电感、开关和二极管的另一种安排方法。
■结合了降压和升压电路的缺点。
■输入电流不连续(斩波)。
■输出电流也不连续(斩波)。
■输出总是与输入反向(注意电容的极性),但是幅度可以小于或大于输
入。
■“反激”变换器实际是降压-升压电路隔离(变压器耦合)形式。
5、Flyback反激
特点
■如降压-升压电路一样工作,但是电感有两个绕组,而且同时作为变压器
和电感。
■输出可以为正或为负,由线圈和二极管的极性决定。
■输出电压可以大于或小于输入电压,由变压器的匝数比决定。
■C’uk
基本的脉冲宽度调制波形
这些拓扑结构都与开关式电路有关。
基本的脉冲宽度调制波形定义如下:
2、Buck降压
特点
■把输入降至一个较低的电压。
■可能是最简单的电路。
■电感/电容滤波器滤平开关后的方波。
■输出总是小于或等于输入。
■输入电流不连续(斩波)。
■输出电流平滑。
3、Boost升压
特点
■把输入升至一个较高的电压。
