电气二次-继电保护基础知识

合集下载

继电保护基础知识

继电保护基础知识

系统电压因短路故障而降低的时间,提高电力系统运行的稳定性。
3)灵敏性:是指继电保护对其保护范围内故障的反映能力。 4)可靠性:是指需动作时不拒动,不需要动作时不误动,这是继电保护装置 正确工作的基础。
三、10kV继电保护常用种类 1、电磁式继电器 GL系列反时限过流继电器、DL系列定时限过流继电器、DY系列电压继电器、 DS系列时间继电器。 2、微机式保护
(d)星形接线 (d)星形接线 A A B B C C (e)三角形接线 (e)三角形接线
NN LL
用于测量零序电压
B C (e)三角形接线 A B C a b c L N (f)中性点接有消谐电压互感器的星形接线 N
在星形接线的中性点接一只电压互感器也能起到消谐的作用。 该电压互感器也称为消谐电压互感器。
0.96
0.62
1.13
0.97
变压器的不正常工作状态:
1)由于外部短路引起的过电流;
(2)负荷长时间超过额定容量引起的过负荷; (3)油箱漏油造成的油面降低; (4)由于外加电压过高或频率降低引起的过励磁; 对于不正常工作状态,变压器保护也必须能够反应。发告警信号,或延时跳 闸。
三、变压器的保护配置
继电保护基础知识
广西浩天实业有限公司
继电保护基础知识
教学目的: 1、了解继电保护任务及基本要求
2、掌握PT、CT原理及二次接线方式
3、熟悉变压器保护配置,掌握变压器保护定值计算方法 4、熟悉线路保护配置
5、熟悉电动机保护配置

1、一次系统

发电厂和变电所中直接与生产和输配电能有关的设备称 为一次设备,包括:发电机、变压器、断路器、隔离开关、母线、 互感器、电抗器、移相电容器、避雷器、输配电线路等。由一次设 备连接的系统称为一次系统。 2、二次系统: 对一次电气设备进行监视、测量、操纵、控制和起保护 作用的辅助设备,称为二次设备,如:各种继电器、信号装置、测 量仪表、控制开关、控制电缆、操作电源和小母线等。由二次设备 连接成的回路称为二次回路或二次系统。

探析电力系统中的电气二次及继电保护

探析电力系统中的电气二次及继电保护

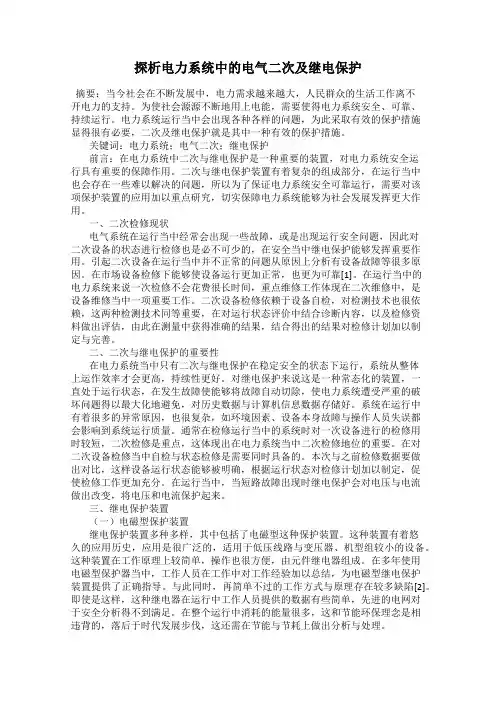

探析电力系统中的电气二次及继电保护摘要:当今社会在不断发展中,电力需求越来越大,人民群众的生活工作离不开电力的支持。

为使社会源源不断地用上电能,需要使得电力系统安全、可靠、持续运行。

电力系统运行当中会出现各种各样的问题,为此采取有效的保护措施显得很有必要,二次及继电保护就是其中一种有效的保护措施。

关键词:电力系统;电气二次;继电保护前言:在电力系统中二次与继电保护是一种重要的装置,对电力系统安全运行具有重要的保障作用。

二次与继电保护装置有着复杂的组成部分,在运行当中也会存在一些难以解决的问题,所以为了保证电力系统安全可靠运行,需要对该项保护装置的应用加以重点研究,切实保障电力系统能够为社会发展发挥更大作用。

一、二次检修现状电气系统在运行当中经常会出现一些故障,或是出现运行安全问题,因此对二次设备的状态进行检修也是必不可少的,在安全当中继电保护能够发挥重要作用。

引起二次设备在运行当中并不正常的问题从原因上分析有设备故障等很多原因。

在市场设备检修下能够使设备运行更加正常,也更为可靠[1]。

在运行当中的电力系统来说一次检修不会花费很长时间,重点维修工作体现在二次维修中,是设备维修当中一项重要工作。

二次设备检修依赖于设备自检,对检测技术也很依赖,这两种检测技术同等重要,在对运行状态评价中结合诊断内容,以及检修资料做出评估,由此在测量中获得准确的结果,结合得出的结果对检修计划加以制定与完善。

二、二次与继电保护的重要性在电力系统当中只有二次与继电保护在稳定安全的状态下运行,系统从整体上运作效率才会更高,持续性更好。

对继电保护来说这是一种常态化的装置,一直处于运行状态,在发生故障使能够将故障自动切除,使电力系统遭受严重的破坏问题得以最大化地避免,对历史数据与计算机信息数据存储好。

系统在运行中有着很多的异常原因,也很复杂,如环境因素、设备本身故障与操作人员失误都会影响到系统运行质量。

通常在检修运行当中的系统时对一次设备进行的检修用时较短,二次检修是重点,这体现出在电力系统当中二次检修地位的重要。

二次回路和继电保护

二次回路和继电保护
“测信测量号量位”位置位置1置2
2.交流操作电源 交流电源通常由主变压器供电,适用于小型变配电所。
所用变一般都接在电源的进线处。
三、电测量仪表与绝缘监察装置
1.测量仪表 对电力运行参数作经常测量、选择测量、记录用的仪表 和作计费、技术经济分析考核管理用的计量仪表统称为电测 量仪表。
2.测量仪表的配置
222VVV电电电压压压表表表此此此时时时测测测得得得
母线电压表转换开关ST有三个位置: 正正负母、母线负线“母“对线对地间地”电”电压电
“““负正母对对线地地”””位位位置
压压
置置
21R电R短短阻接接3R,,短11V接V电电,压压当表表母 绝缘监视转换开关1SL也有三个位置:测测线得得绝测测缘量量电位位阻置置下21电电降压压时
光字牌亮
②重复动作的中央复归式预告信号回路
五、高压断路器控制回路
断路器的控制可分 远端控制和现场控制 手动控制和自动控制
控制机构:控制开关和控制按钮 执行机构:操作机构和中间传动机构
1.电磁操动机构的断路器控制回路
①控制开关(万能转换开关)┉LW2系列
控制开关有6个位置
有6种位置: TD--跳闸后,PC--预合闸,C--合闸 CD--合闸后,PT---预跳闸,T---跳闸
直流操作电源有蓄电池组供电的独立直流电源和硅整流 直流电源,主要用于大、中型变配电所;
浮充电运行方式直流系统接线图
直流绝缘监察装置
正常状态下,直流母线正极和 负极的对地绝缘良好,电阻R+和 R-相等,继电器KE线圈中只有微 小的不平衡电流通过,继电器不 动作。
当绝缘电阻(R+、R-)下降到一定值时,流过继电器KE线 圈中的电流增大,继电器KE动作,其常开触点闭合,发出预 告信号。

电气二次及继电保护

电气二次及继电保护

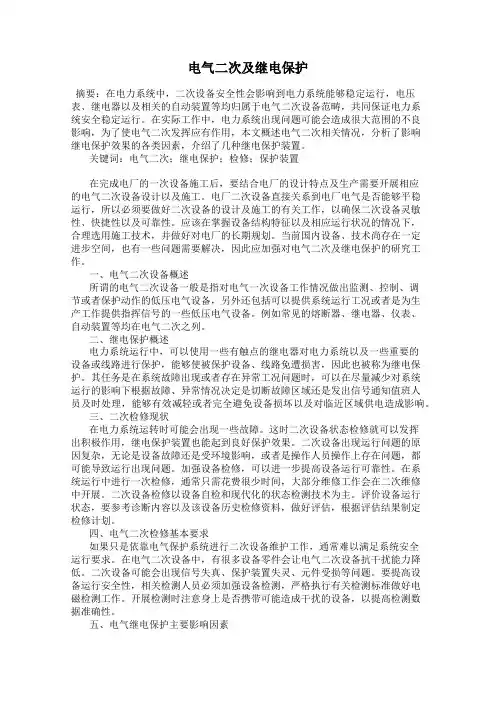

电气二次及继电保护摘要:在电力系统中,二次设备安全性会影响到电力系统能够稳定运行,电压表、继电器以及相关的自动装置等均归属于电气二次设备范畴,共同保证电力系统安全稳定运行。

在实际工作中,电力系统出现问题可能会造成很大范围的不良影响,为了使电气二次发挥应有作用,本文概述电气二次相关情况,分析了影响继电保护效果的各类因素,介绍了几种继电保护装置。

关键词:电气二次;继电保护;检修;保护装置在完成电厂的一次设备施工后,要结合电厂的设计特点及生产需要开展相应的电气二次设备设计以及施工。

电厂二次设备直接关系到电厂电气是否能够平稳运行,所以必须要做好二次设备的设计及施工的有关工作,以确保二次设备灵敏性、快捷性以及可靠性。

应该在掌握设备结构特征以及相应运行状况的情况下,合理选用施工技术,并做好对电厂的长期规划。

当前国内设备、技术尚存在一定进步空间,也有一些问题需要解决,因此应加强对电气二次及继电保护的研究工作。

一、电气二次设备概述所谓的电气二次设备一般是指对电气一次设备工作情况做出监测、控制、调节或者保护动作的低压电气设备,另外还包括可以提供系统运行工况或者是为生产工作提供指挥信号的一些低压电气设备。

例如常见的熔断器、继电器、仪表、自动装置等均在电气二次之列。

二、继电保护概述电力系统运行中,可以使用一些有触点的继电器对电力系统以及一些重要的设备或线路进行保护,能够使被保护设备、线路免遭损害,因此也被称为继电保护。

其任务是在系统故障出现或者存在异常工况问题时,可以在尽量减少对系统运行的影响下根据故障、异常情况决定是切断故障区域还是发出信号通知值班人员及时处理,能够有效减轻或者完全避免设备损坏以及对临近区域供电造成影响。

三、二次检修现状在电力系统运转时可能会出现一些故障。

这时二次设备状态检修就可以发挥出积极作用,继电保护装置也能起到良好保护效果。

二次设备出现运行问题的原因复杂,无论是设备故障还是受环境影响,或者是操作人员操作上存在问题,都可能导致运行出现问题。

浅谈电气二次及继电保护

浅谈电气二次及继电保护

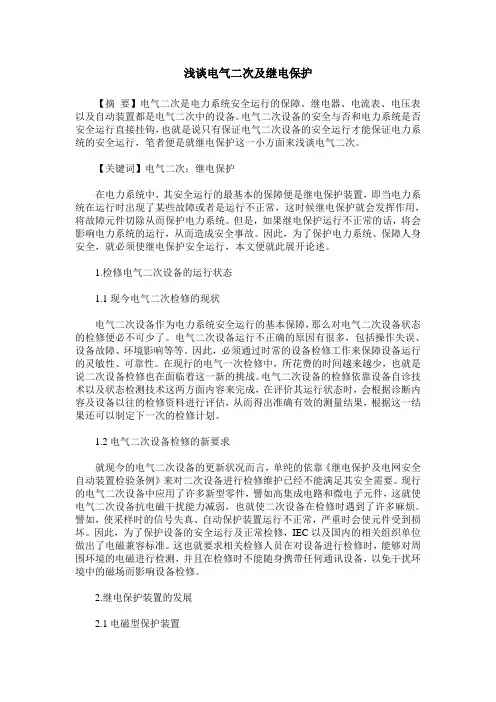

浅谈电气二次及继电保护【摘要】电气二次是电力系统安全运行的保障。

继电器、电流表、电压表以及自动装置都是电气二次中的设备。

电气二次设备的安全与否和电力系统是否安全运行直接挂钩,也就是说只有保证电气二次设备的安全运行才能保证电力系统的安全运行,笔者便是就继电保护这一小方面来浅谈电气二次。

【关键词】电气二次;继电保护在电力系统中,其安全运行的最基本的保障便是继电保护装置,即当电力系统在运行时出现了某些故障或者是运行不正常,这时候继电保护就会发挥作用,将故障元件切除从而保护电力系统。

但是,如果继电保护运行不正常的话,将会影响电力系统的运行,从而造成安全事故。

因此,为了保护电力系统、保障人身安全,就必须使继电保护安全运行,本文便就此展开论述。

1.检修电气二次设备的运行状态1.1现今电气二次检修的现状电气二次设备作为电力系统安全运行的基本保障,那么对电气二次设备状态的检修便必不可少了。

电气二次设备运行不正确的原因有很多,包括操作失误、设备故障、环境影响等等。

因此,必须通过时常的设备检修工作来保障设备运行的灵敏性、可靠性。

在现行的电气一次检修中,所花费的时间越来越少,也就是说二次设备检修也在面临着这一新的挑战。

电气二次设备的检修依靠设备自诊技术以及状态检测技术这两方面内容来完成,在评价其运行状态时,会根据诊断内容及设备以往的检修资料进行评估,从而得出准确有效的测量结果,根据这一结果还可以制定下一次的检修计划。

1.2电气二次设备检修的新要求就现今的电气二次设备的更新状况而言,单纯的依靠《继电保护及电网安全自动装置检验条例》来对二次设备进行检修维护已经不能满足其安全需要。

现行的电气二次设备中应用了许多新型零件,譬如高集成电路和微电子元件,这就使电气二次设备抗电磁干扰能力减弱,也就使二次设备在检修时遇到了许多麻烦。

譬如,使采样时的信号失真、自动保护装置运行不正常,严重时会使元件受到损坏。

因此,为了保护设备的安全运行及正常检修,IEC以及国内的相关组织单位做出了电磁兼容标准。

继电保护基础知识

继电保护基础知识

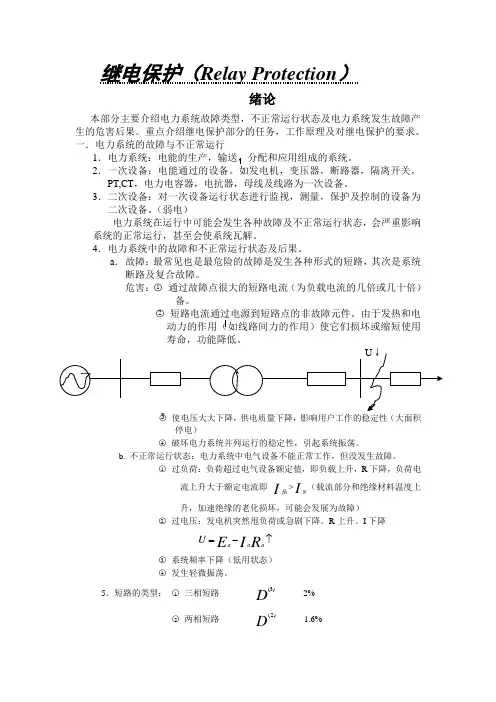

继电保护(Relay Protection )绪论本部分主要介绍电力系统故障类型,不正常运行状态及电力系统发生故障产生的危害后果。

重点介绍继电保护部分的任务,工作原理及对继电保护的要求。

一.电力系统的故障与不正常运行1.电力系统:电能的生产,输送,分配和应用组成的系统。

2.一次设备:电能通过的设备。

如发电机,变压器,断路器,隔离开关,PT,CT ,电力电容器,电抗器,母线及线路为一次设备。

3.二次设备:对一次设备运行状态进行监视,测量,保护及控制的设备为二次设备。

(弱电)电力系统在运行中可能会发生各种故障及不正常运行状态,会严重影响系统的正常运行,甚至会使系统瓦解。

4.电力系统中的故障和不正常运行状态及后果。

a . 故障:最常见也是最危险的故障是发生各种形式的短路,其次是系统断路及复合故障。

危害:○1 通过故障点很大的短路电流(为负载电流的几倍或几十倍)备。

○2 短路电流通过电源到短路点的非故障元件。

由于发热和电动力的作用(如线路间力的作用)使它们损坏或缩短使用寿命,功能降低。

○3 使电压大大下降,供电质量下降,影响用户工作的稳定性(大面积停电)○4 破坏电力系统并列运行的稳定性,引起系统振荡。

b. 不正常运行状态:电力系统中电气设备不能正常工作,但没发生故障。

○1 过负荷:负荷超过电气设备额定值,即负载上升,R 下降,负荷电流上升大于额定电流即fhI>N I (载流部分和绝缘材料温度上升,加速绝缘的老化损坏,可能会发展为故障)○2 过电压:发电机突然甩负荷或急剧下降。

R 上升。

I 下降 aaaU EI R=-↑○3 系统频率下降(低用状态) ○4 发生轻微振荡。

5.短路的类型: ○1 三相短路 (3)D 2% ○2 两相短路 (2)D1.6%○3单相接地短路 (1)D 87% ○4两相接地短路 (1.1D6.1%6.系统发生事故的原因:○1 自然条件因素 (如雷击等) ○2 设备设计不合理,使正常的电流偏离。

浅谈电气二次及继电保护

浅谈电气二次及继电保护

浅谈电气二次及继电保护摘要:电气二次及继电保护在电力系统中起着至关重要的作用,它们能够识别故障并及时采取措施,保证电网的稳定和安全。

本文将重点介绍电气二次及继电保护的相关知识,并且阐述其应用和优势。

关键词:电气二次、继电保护、故障识别、电网稳定、安全正文:一、电气二次电气二次是指在电力系统中对主电路进行辅助测量和保护的电路所组成的系统。

它主要由电流互感器、电压互感器、保护装置和继电器组成。

电气二次具有测量、保护、控制、信号传输等多种功能,它能够通过传输电流和电压信息,识别故障并发出信号,让保护装置及时采取措施,避免事故的发生。

二、继电保护继电保护是电气二次中的重要组成部分,它能够通过监控电网的各种参数,及时判断电路的运行状态并应对突发故障。

继电保护是电网安全运行的重要保障,它能够保证电网的稳定运行,防止事故的发生。

三、应用和优势电气二次及继电保护广泛应用于电力系统中,它们的主要作用有:1.识别故障:通过传输电流和电压信息,能够及时识别故障,减少事故的发生。

2.保障电网:能够在电路出现故障时,及时采取措施保护电网,保证电网的稳定运行。

3.提高电网安全性和可靠性:能够通过监控电路运行状态,及时判断是否存在风险,提高电网的安全性和可靠性。

总之,电气二次及继电保护在电力系统中的重要性不言而喻。

它们能够保护电力系统的稳定运行,防止事故的发生,提高电网的安全性和可靠性。

因此,在电力系统的规划和建设中,必须充分重视电气二次及继电保护的应用。

四、电气二次及继电保护的发展历程电气二次及继电保护的发展可以追溯到20世纪初,在这个时期,电力系统出现了各种故障,必须采取有效措施保障电网正常运行。

电气二次及继电保护的出现,缓解了电力系统中的各种问题,为电力系统的发展提供了有力的技术保障。

二战之后,电气二次及继电保护技术迅速发展,随着科技水平的提高,越来越多的新技术被应用到电气二次及继电保护中。

在发展过程中,电气二次及继电保护经历了以下三个阶段:1.机械式继电保护:该阶段采用机械式继电器进行保护,具有简单可靠的特点,但是存在功率大小难以调整、工作精度低等缺点。

继电保护与二次回路

继电保护与二次回路

继电保护与二次系统(高压电工进网作业)主要介绍继电保护二次系统和传统的继电保护一.继电保护任务及基本要求1.继电保护任务造成电气设备故障或异常运行的原因:由于外力破坏、内部绝缘击穿、过负荷、误操作等。

最常见故障:短路故障短路故障:三相短路、两相短路、大电流接地系统发生的单相接地短路、以及变电器、电机类设备的内部线圈匝间短路。

任务:(1)当电气设备发生短路故障时,能自动、迅速、有选择地将故障设备从电力系统切除,将事故尽可能控制在最小范围内。

(2)当正常供电的电源因故中断时,继电保护和自动装置将自动投入备用电源。

2.继电保护基本要求基本要求:为了能正确无误迅速切除故障,使电力系统能以最快速度恢复正常运行,要求继电保护具有足够的选择性、快速性、灵敏性、可靠性。

电力系统故障基本特点:电流突增、电压突降或过高、电流和电压相位角发生变化,以及出现负序或零序分量等。

还有其他的物理量,如变压器油箱内故障时伴随产生的大量瓦斯和油流速度的增大或油压强度的增高等特点。

利用这些基本特点可以构成各种不同原理的继电保护。

各种继电保护:电流过负荷、过电流、电流速断、电流方向保护、低电压、过电压、电流闭锁电压速断、差动、距离、高频保护等。

此外还有如瓦斯保护。

选择性当电力系统发生故障时,继电保护应能有选择地将故障部分切除,让非故障部分继续运行,使停电范围尽量缩小。

为此一般按整定电气量的动作值和上下级保护动作时限进行配合(一般时差取~秒)。

快速性减轻故障设备损坏程度,缩小故障波及范围,提高系统运行稳定性,加快系统电压的恢复,提高自动重合闸和备用电源或备用设备自动投入的效果等。

灵敏性灵敏性系指继电保护装置对故障和异常工作状况的反映能力。

在保护装置的保护范围内,不管短路点的位置如何、不论短路的性质怎样,保护装置均不应产生拒绝动作;但在保护区外发生故障时,又不应该产生错误动作。

相邻设备的上下级保护之间的灵敏性配合也是选择性的条件之一。

可靠性可靠性是指保护该动作时应可靠动作,不该动作时应可靠不动作,可靠性是对继电保护装置性能的最根本的要求。

浅谈电力系统中的电气二次与继电保护

浅谈电力系统中的电气二次与继电保护

浅谈电力系统中的电气二次与继电保护摘要:在现代电力行业中,电力系统的安全是电力企业必须做好的工作,电气二次与继电保护作为预防安全事故发生的有效手段,需要得到足够的重视。

本文就对电力系统中电气二次与继电保护重要性、运行原理进行阐述,并分析其主要内容,希望为电力二次与继电保护建设提供一定帮助。

关键词:电力系统;电气二次;继电保护在电力系统的运行中,受负荷变化、运行环境等诸多因素的影响,运行异常状况是比较容易出现的,及时检修电气二次设备对保障电力运行安全是有重要意义的。

继电保护作为电气二次保护的重要组成部分,确保继电保护作用的有效发挥,是极为必要的,本文就围绕电力系统中的电气二次与继电保护展开分析。

1.电气二次与继电保护的重要性与运行原理1.1重要性在电力系统中,电气二次设备占据着关键地位,常用的有电流表、电压表、自动装置以及继电保护装置的,是电力系统安全、持续运行的重要保障;继电保护装置的作用主要是将出现的故障及时、自动切除,减少其对电力系统的不利影响,预防电力系统受到严重破坏,而且可以保存历史数据,为故障的诊断、处理提供依据。

在电气系统运行中,电气二次设备异常的诱因是多方面的,包括外部环境影响、设备自身故障以及操作人员等等,常规的一次设备检修通常是较为短暂的,二次设备检修是检修工作的重点,充分标明了电气二次设备的重要性。

对于电气二次设备的检修,除了设备自动检测外,还需要掌握状态检修技术,通过以往数据的对比,确认设备运行状态的良好与否,然后制定相应的维护方案[1]。

1.2继电保护的运行原理继电保护动作是基于被保护线路或电气二次设备在有故障状态时,其参数指标信息会出现变化,根据监测得到的信息量,判断其是否在规定范围内,如果超出,继电保护就会自动控制来达到保护作用,以短路故障为例,继电保护就是通过对电流、电压、阻抗等方面的保护来实现保障电力系统良好运行的。

在继电保护中,根据运行原理的差异,主要有感应型、电磁型、微机型由于集成型几种。

电气二次部分

电气二次部分

电气二次部分除一次设备外,变电所还存在大量的二次设备,实现电能的监测与控制、供电系统的监视与保护等。

二次设备包括:电压、电流和电能的测量表计,保护用电压和电流继电器,各类开关的操作控制设备,信号指示设备,自动装置与远动装置等。

一、继电保护的基本概念在供电系统发生故障时,必须尽快地将故障部分从系统中切除,以保障电力设备的安全限制故障影响范围;同时,还需发出报警信号,通知值班人员检查并采取消除故障的措施•这些涉及到供电系统的继电保护。

所谓继电保护,泛指继电保护的技术和由各种继电保护设备组成的保护系统,具体包括:继电保护的设计、配置、整定、调试等技术;从而获得电量信息的互感器二次回路、经过继电保护装置、至断路器跳闸线圈的一整套设备。

继电保护装置是一种反应供电系统中电气元件(电力电路、变压器、母线、用电设备等)发生故障或处于不正常运行状态、并动作于断路器跳闸或发出信号的自动装置。

如图4-1所示,继电保护装置由三部分组成:图4-1 继电保护装置的组成框图马合冷轧110kV变电站为用户终端变电站,为马合冷轧提供电源。

由于钢铁企业内部负荷电流大,工况复杂,出线线路短,线路首末端的短路电流相差无几,保护不易整定,难以配合;另外,其供电系统中非线性负荷、整流、变频调速设备等非线性负荷产生大量谐波和负序分量,将对保护装置产生一定干扰。

所以为保证站内继电保护装置具有高可靠性,性能稳定,站内继电保护装置按《继电保护和安全自动装置技术规程》的要求,结合本变电站的实际情况进行配置。

二、电力变压器的保护电力变压器是供电系统中的重要设备,包括总降压变电所的主变压器和车间变电所或建筑物变电所的配电变压器,它的故障或异常工作状态对供电的可靠性和用户的生产生活将产生严重的影响,因此,必须根据变压器的容量和重要程度装设性能良好、动作可靠的继电保护装置。

变压器的故障按发生在油箱的内外,分为内部故障和外部故障。

内部故障主要有绕组的相间短路、匝间短路和单相接地,这很危险,因为短路电流产生的电弧不仅会破坏绕组绝缘,烧坏铁心,而且使绝艳材料和变压器油受热产生大量气体,有可能引起变压器油箱爆炸。

二次接线及继电保护

二次接线及继电保护
5
(三)绘制说明: 1) 不用画出内部接线、引出线端子的编号;回路的编号 2) 直流仅标明电源的极性,不用标出从哪一熔断器引出 3) 信号部分在图中仅标出“信号”。 (四)缺点:
不能表明元件的内部接线、端子标号及导线连接方法等, 不便于现场查找、调试。因此不能作为施工图纸。
6
三、 展开接线图
(一)定义:
3
图6-1 定时限过电流保护的原理图
4
特点:
1) 二次接线和一次接线的相关部分画在一起,且电气 元件以整体的形式表示(线圈与触点画在一起),能表 明各二次设备的构成、数量及电气连接情况,图形直观 形象,便于设计构思和记忆。
2) 接线图中的全部仪表、继电器等设备以整体的形式 来表示。
3) 接线图将交流电压、电流回路和直流电源之间的联 系综合的表达在一起。
第6章 发电厂变电所二次接线图 及继电保护基础知识
一、 二次回路基本概念
(一) 二次设备: 对一次设备和系统的状态进行测量、控制、监视
和保护的设备,称为二次设备。 如:①测量仪表、录波装置;
②控制开关、同期装置、自动励磁装置; ③信号装置、继电保护、绝缘监察装置; ④控制电源、小母线连接线
1
(二) 二次回路: 二次设备经导线或控制电缆以一定的方式相互
展开接线图是将二次设备按其线圈和触点的接线回路 展开分别画出,组成多个独立回路,是安装、调试和检修 的重要技术图纸,也是绘制安装接线图的主要依据。
(二)特点:(以回路为基础绘制)
将二次交流电流回路,交流电压回路,直流控制回路、 信号回路分开绘制。
(三)读图方法:
先交流后直流,由上而下,从左到右。
7
图6-2 定时限过电流保护的展开图
端子排:许多端子垂直组合在一起(集中布置的端子)

电气二次及继电保护

电气二次及继电保护

浅谈电气二次及继电保护【摘要】继电保护是我国电网得以安全运营的一个重要的前提和保障,在实际的工作中,应当怎样杜绝和防止自动装置以及基点保护的不规范动作,避免事故的扩大,使得我国的电网安全能够有效地运行,是当前我国的继电工作人员在工作中需要不断钻研的问题。

本文主要是针对电气二次设备控制及继电保护进行论述【关键词】继电保护;电气二次;设备维护;电网安全1、电气二次设备控制电气二次设备主要是指双冗余、全开放以及全分布计算机网络系统,其中计算机监控系统又可分厂站层、物理层等。

厂站层由数据服务器、i/o 模拟返回屏、历史信息记录服务器以及消防系统组成。

一般而言,lcu主要分布于各机组、gis 室以及公用设备之之中,实际操作过程中lcu 会接到上位机发出的指令,就会开停机、机组调试以及i/o 执行和相关数字信号的及时反馈;对于物理层而言,其设备主要有发电机励磁设备、水轮机调速器、gis 保护装置以及发变组保护装置和远程 1/o、基础自动化元件等(如传感器、继电器、接触器、测温元件以及压力接点和浮子)。

(1)电气二次设备质量控制1)应当确保控制过程自身的完备性。

首先应当度图纸设计方案的正确性进行全面的检查,注意过程质量控制的完备性。

实践中可以看到,虽然原理正确但并不一定控制过程较为完备,特别是采用计算机对其进行控制。

因此,在电气二次设备配线图、原理图以及程序框图实际审查过程中,应当特别注意。

比如,发电机组采取自动准同期形式时,励磁装置功率柜以负压风冷方式为宜,并且要准备两台风机以为备用。

对于风机而言,其通常设有 lcu自动开启或停止功能,控制把手上一般会有自动、停止以及手动三个位置;机组 lcu以及上位机,通常可单独启动或停止风机。

就控制原理而言,若发电机在空载作用下升压时, lcu开机流程通常会布设一台励磁风机,自动准同期以后,再由断路器接点,以重复继电器为备用启动励磁风机。

这种设计方法从原理上来看是合理的,但实际控制工程却并不完善。

电气二次基础知识(珍藏版)

电气二次基础知识(珍藏版)

电气二次基础知识一、名词解释:1、失磁:失磁是指发电机运转中,由于励磁回路某些故障引起的励磁电流的中断。

2、零序电流:电力系统中任一点发生单项或两项的接地短路故障时,系统中就会产生零序电流。

此时在接地故障点会出现一个零序电压,在此电压作用下就会产生零序电流,零序电流是从故障点经大地至电气设备中性点接地后返回故障点为回路的特有的一种反映接地故障的电流.3、高频电流:是指高频保护回路中的高频信号电流。

这个电流与工频电流相比而得名的,工频电流每分秒变化50次,而高频电流每妙变化35KHZ以上,现在系统用的高频一般是35~500KHZ。

4、击穿电压:绝缘材料在电压作用下,超时一定临界值时,介质突然失去绝缘能力而发生的放电现象称为击穿,这一临界值称为击穿电压。

5、助增电流:助增电流是影响距离保护正确工作的一种附加电流。

因为在许多情况下,保护安装处于故障点之间联系有其他分支电流,这些电源将供给附加的短路电流,使通过故障线路的电流大于流入保护装置的电流。

这个电流及叫助增电流。

6、电容式电压互感器:利用电容分压原理实现电压变换的电压互感器称电容式电压互感器.7、高频加工设备:高频阻波器、耦合电容器、链接滤波器和高频电缆等统称为高压线路的高频加工设备。

8、配电装置:各种一次电气设备按照一定要求链接建造而成的用以表示电能的生产、输送和分配的电工建筑物,成为配电装置。

二、问答题:1、计算机构成保护与原有继电保护有何区别?主要区别在于原有的保护输入是电流、电压信号,直接在模拟量之间进行比较处理,使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算.因此,首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量,然后才能送计算机的中央处理器,按规定算法和程序进行运算,且将运算结果随时与给定的数字进行比较,最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的?零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定;不能保护线路的全长,但不应小于被保护线路全长的15%~20%;零序II段一般保护线路的全长,并延伸到相邻线路的I段范围内,并与之配合.零序III段是I,II段的后备段,并与相邻线路配合.3、什么是重合闸的后加速?当线路发生故障时,保护按整定值动作,线路开关断开,重合闸马上动作.若是瞬时性故障,在线路开关断开后,故障消失,重合成功,线路恢复供电;若是永久性故障,重合后,保护时间元件被退出,使其变为0秒跳闸,这便是重合闸动作后故障未消失加速跳闸,跳闸切除故障点。

电力系统中的电气二次及继电保护

电力系统中的电气二次及继电保护

电力系统中的电气二次及继电保护摘要:目前我国的用电模式下,电力系统在运行期间趋于异常。

电力系统异常运行或电力设备发生故障后,电力系统电气二次设备的维护在电源操作中起着重要作用。

继电保护是二次电气保护的一种,是二次电气保护的关键,它为电力系统的运行提供了高可靠性。

二次电气设备主要包括电流表,电压表,继电保护和自动化设备,这些设备的运行条件对电力系统的运行具有决定性的影响。

因此,电气二次保护和继电保护对于电力系统的运行非常重要,需要引起足够的重视。

关键词:电力系统;电气二次;继电保护1电气二次及继电保护的重要性有许多因素可能会导致电气二次设备在运行过程中异常运行,例如对周围环境的干扰,人员的错误操作以及设备本身的故障。

在电力系统的情况下,可用于一次电力的检查和维护时间相对较短,并且二次维护的重要过程突出了二次维护的重要性。

在电气二次设备的检查和维护过程中,不仅需要设备的自动检查,还需要检测设备状态的技术。

根据过去的测试结果和相关的维护信息,可以获取设备的准确状态,以便员工可以制定和改进设备的维护计划。

2继电保护的运行原理信息量是指故障前后电气二次设备和保护线路的突然变化,当信息量超过一定量时,保护系统进行逻辑控制并采取跳闸等保护措施。

在电源系统运行期间发生短路故障的情况下,继电保护系统通过更改电压,电流,阻抗等来提供过流保护,距离保护和欠压保护。

根据工作原理分为感应型,整流型,电磁型,微波型,综合保护型等。

3电力系统中电气二次及继电保护的发展现状3.1停电过程中的二次安全保护在停电期间,工作人员在检查和维修继电保护装置时必须注意一个问题:就是注意维护设备之间的连接线已断开,没有电压,并且有电流通过,以避免潜在的安全问题。

同时,检查中的系统必须断开母线和电源变压器之间的电流回路以及工作断路器和维护设备之间的回路。

工作人员必须进行继电保护器的检查和维护只能在上述任务的反复检查和处理之后进行,这是一个非常重要的步骤。

继电保护及二次回路基础知识

继电保护及二次回路基础知识

基本知识讲课内容:1、二次回路基础知识(二次回路内容、二次回路图分类、常用符号及元器件表示方式,变配电所二次设备布置)2、继电保护的基础知识(继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线)3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务,满足继电保护的基本要求的;公司装置中使用的继电器的类型;互感器的各种接线方式如何在公司装置上实现讲课要求:1、了解二次回路的基本知识2 、掌握继电保护的基础知识3、针对讲课内容出相应的习题,10 道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备,其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备,包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备,包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备,即在一次设备发生故障时,能迅速反应故障,并使故障设备退出工作,保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作,以满足改变主系统运行方式及处理故障的要求。

《继电保护及二次回路》学习详解

《继电保护及二次回路》学习详解

第一章继电保护工作基本知识第一节电流互感器电流互感器(CT)是电力系统中很重要的电力元件,作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用,本局所用电流互感器二次额定电流均为5A,也就是铭牌上标注为100/5,200/5等,表示一次侧如果有100A或者200A 电流,转换到二次侧电流就是5A。

电流互感器在二次侧必须有一点接地,目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。

同时,电流互感器也只能有一点接地,如果有两点接地,电网之间可能存在的潜电流会引起保护等设备的不正确动作。

如图1.1,由于潜电流I X的存在,所以流入保护装置的电流I Y≠I,当取消多点接地后I X=0,则I Y=I。

在一般的电流回路中都是选择在该电流回路所在的端子箱接地。

但是,如果差动回路的各个比较电流都在各自的端子箱接地,有可能由于地网的分流从而影响保护的工作。

所以对于差动保护,规定所有电流回路都在差动保护屏一点接地。

图1.1电流互感器实验1、极性实验功率方向保护及距离保护,高频方向保护等装置对电流方向有严格要求,所以CT必2、变比实验须做极性试验,以保证二次回路能以CT的减极性方式接线,从而一次电流与二次电流的方向能够一致,规定电流的方向以母线流向线路为正方向,在CT本体上标注有L1、L2,接线盒桩头标注有K1、K2,试验时通过反复开断的直流电流从L1到L2,用直流毫安表检查二次电流是否从K1流向K2。

线路CT本体的L1端一般安装在母线侧,母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。

接线时要检查L1安装的方向,如果不是按照上面一般情况下安装,二次回路就要按交换头尾的方式接线。

CT需要将一次侧电流按线性比例转变到二次侧,所以必须做变比试验,试验时的标准CT是一穿心CT,其变比为(600/N)/5,N为升流器穿心次数,如果穿一次,为600/5。

对于二次是多绕组的CT,有时测得的二次电流误差较大,是因为其他二次回路开路,是CT 磁通饱和,大部分一次电流转化为励磁涌流,此时应当把其他未测的二次绕组短接即可。

电气基础知识电气二次回路基本知识

电气基础知识电气二次回路基本知识
起动,经一定时限后其延时动合触点闭合,正电
源经KT触点、信号继电器KS的线圈、断路器的动 合辅助触点QF以及断路器的跳闸线圈YT接至负电 源。信号继电器KS和断路器QF同时起动,使断路 器跳闸,并经信号继电器KS的动合触点发出信号。
电气基础知识电气二次回路基本知 识
三、二次回路的图纸
1)展开式原理接线图:以分散的形式表示二次设备之间的连接。展开图中 二次设备的接点与线圈分散布置,交流电压、交流电流、直流回路分别 绘制。这种绘制方式容易跟踪回路的动作顺序,便于二次回路的设计, 也容易在读图时发现回路中的错误。
电气基础知识电气二次回路基本知 识
二、二次回路的范围
继电保护和自动装置回路:是由测量回路、比 较部分、逻辑部分和执行部分等组成。其作用 是根据一次设备和系统的运行状态,判断其发 生故障或异常时,自动发出跳闸命令有选择性 地切除故障,并发出相应地信号,当故障或异 常消失后,快速投入有关断路器(重合闸及备 用电源自动投入装置),恢复系统的正常运行。
电气基础知识电气二次回路基本知 识
三、二次回路的图纸
原理接线图:通常又分为“归总式原理接线图”和 “展开式原理接线图”。
归总式原理接线图:简称原理图,它以整体的形式表示各二次设 备之间的电气联接,一般与一次回路的有关部分画在一起,设备 的接点与线圈是集中画在一起的,能综合出交流电压、电流回路 和直流回路间的联系,使读图者对二次回路的构成及动作过程有 一个明确的整体概念。
电气基础知识电气二次回路基本知 识
二、二次回路的范围
控制回路:由控制开关与控制对象(如断路器、 隔离开关)的传递机构、执行(或操作)机构 组成。其作用是对一次设备进行“合”、“分” 操作。 调节回路:是指调节型自动装置。如由VQC系 统对主变进行有载调压、对电容器进行投切的 装置,发电机的励磁调节装置。它是由测量机 构、传送机构、调节器和执行机构组成。其作 用是根据一次设备运行参数的变化,实时在线 调节一次设备的工作状态,以满足运行要求。

探讨电力系统中的电气二次及继电保护

探讨电力系统中的电气二次及继电保护

探讨电力系统中的电气二次及继电保护摘要:本文阐述了在电力系统中电气二次及继电保护的重要性以及继电保护的工作运行原理和相关装置的发展、系统失效模型的建立,表明了继电保护在保证电网安全运行中的重要作用和意义。

关键词:电力系统;电气二次设备;继电保护引言现阶段,在电力系统运行的过程中难免会发生运行异常或设备出现故障的情况,对系统中相关电气二次设备的检测维修是在运行中必不缺少的重要环节。

继电保护属于电气二次保护的一种,在电气二次保护中占有重要的地位,较大保障了电力系统运行的安全可靠。

电气二次设备包含系统中的电流表、电压表、继电保护和自动装置等,其所处的状态对电力系统状态起着决定性关键的作用,因此电气二次及继电保护在电力系统运行过程中具有重要的意义。

1电气二次及继电保护的重要性在运行过程中导致电气二次设备异常运行的因素有很多,如周围环境的干扰、工作人员的错误操作或设备本身出现故障等。

对于正在运行的电力系统,可用于电气一次的检测维修时间较短,维修的重要过程都放在了电气二次维修的工作中,突显了电气二次维修的重要性。

在进行电气二次设备的检测维修的过程中不仅有设备的自动检测,还需要相关检测设备状态的技术。

依据检测的结果及之前相关的检修信息可得到设备正在运行的准确状态,从而可以使工作人员制定并完善检修设备的计划。

2继电保护的运行原理通过利用电气二次设备或被保护的线路在发生故障前后产生的突变物理量作为信息量,当信息量超过一定的大小时,保护系统就会实行逻辑控制,采取跳闸等保护措施。

如果在电力系统在运行的过程中发生短路故障,继电保护系统会通过改变电压、电流、阻抗等形成过电流保护、距离保护、低电压保护。

此外,继电器可根据运行的原理分为感应型、整流型、电磁型、微机型、集成保护型等。

3继电保护装置的发展3.1电磁型保护装置在电力系统中电磁型保护装置研发生产的时期较早且被广泛地运用在继电保护系统中,其经常存在于低压线路、变压器以及其他机型较小的设备中。
