剩余电流剩余电流动作保护器的正确安装、接线

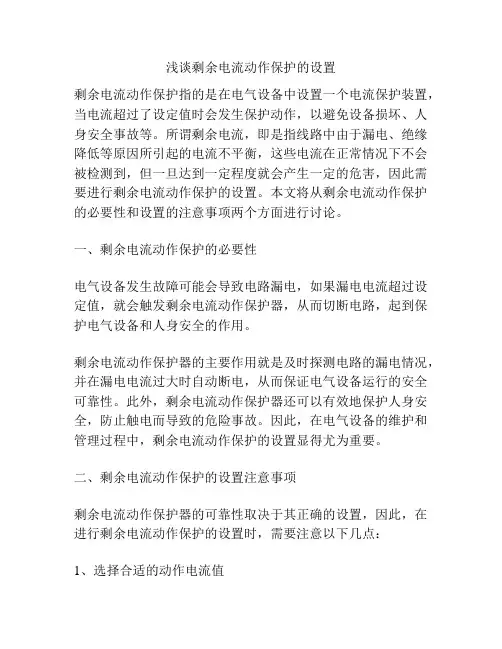

浅谈剩余电流动作保护的设置
浅谈剩余电流动作保护的设置剩余电流动作保护指的是在电气设备中设置一个电流保护装置，当电流超过了设定值时会发生保护动作，以避免设备损坏、人身安全事故等。
所谓剩余电流，即是指线路中由于漏电、绝缘降低等原因所引起的电流不平衡，这些电流在正常情况下不会被检测到，但一旦达到一定程度就会产生一定的危害，因此需要进行剩余电流动作保护的设置。
本文将从剩余电流动作保护的必要性和设置的注意事项两个方面进行讨论。
一、剩余电流动作保护的必要性电气设备发生故障可能会导致电路漏电，如果漏电电流超过设定值，就会触发剩余电流动作保护器，从而切断电路，起到保护电气设备和人身安全的作用。
剩余电流动作保护器的主要作用就是及时探测电路的漏电情况，并在漏电电流过大时自动断电，从而保证电气设备运行的安全可靠性。
此外，剩余电流动作保护器还可以有效地保护人身安全，防止触电而导致的危险事故。
因此，在电气设备的维护和管理过程中，剩余电流动作保护的设置显得尤为重要。
二、剩余电流动作保护的设置注意事项剩余电流动作保护器的可靠性取决于其正确的设置，因此，在进行剩余电流动作保护的设置时，需要注意以下几点：1、选择合适的动作电流值在进行剩余电流动作保护设置时，需要根据不同的电气设备和线路的特点来选择不同的动作电流值。
一般情况下，在计算动作电流值时，需要考虑设备的额定电流、线路的长度、载流导线断面积等因素。
2、合理选择剩余电流动作保护器不同的剩余电流动作保护器具有不同的功能和特点，需要根据实际情况和需求选择合适的保护器。
在选择剩余电流动作保护器时，需要考虑其额定电压、额定电流、断开时间等因素。
3、注意保护装置的正确接线在进行剩余电流动作保护的设置时，需要注意保护装置的正确接线。
一般情况下，保护装置的相序接线应正确，且不同制造厂家的接线方式也可能不同，因此需要根据设备的型号和厂家的操作手册进行正确接线。
4、定期进行检测和维护剩余电流动作保护器是一种电气保护装置，需要定期进行检测和维护。
剩余电流剩余电流动作保护器的正确安装、接线
剩余电流动作保护器的正确安装、接线什么是剩余电流动作保护器？剩余电流动作保护器（Residual Current Device，RCD）是一种用于保护人和设备的电器，可检测电路中的电流是否流回地线。
当电路中的电流流失时，RCD会触发并切断电源，避免人员电击，保护设备安全。
剩余电流动作保护器的安装剩余电流动作保护器的安装要求严格，必须符合相关规定要求，以确保其安全可靠地使用。
剩余电流动作保护器的安装位置剩余电流动作保护器必须安装在建筑物的总电源开关之前，以确保所有电器都受到保护。
同时，在每个电气分支电路上也应该安装RCD，以便在分支电路发生问题时更快地检测到故障。
安装环境剩余电流动作保护器的安装环境应该是干燥且没有明显的振动。
确保安装环境没有影响剩余电流动作保护器正常运行的物体和污染物。
建议将剩余电流动作保护器安装在墙上，以确保其安全可靠地使用。
安装高度剩余电流动作保护器的安装高度应根据不同地区的标准规定而定。
例如，欧洲国家规定的剩余电流动作保护器的最佳安装高度是 1.8米。
接线注意事项剩余电流动作保护器的接线也是非常重要的一环，如果接线不正确，会导致剩余电流动作保护器无法正常工作，不能起到保护的作用。
首先，断开电源在进行剩余电流动作保护器的接线前，必须保证断开电源，并确保电源不再供应。
接线前的准备工作在进行剩余电流动作保护器的接线前，需要做一些准备工作。
首先要检查线路是否符合剩余电流动作保护器的额定电流和额定电压。
其次，必须确保接线端子及电缆线完好无损，不允许出现线路接触不良或锈蚀。
接线步骤•将电源线的两个导线分别插入剩余电流动作保护器的两个旁通端子中，一般为L和N;•将负载线的两个导线分别插入剩余电流动作保护器的两个负载端子中，一般为A和B;•再将接地线插入剩余电流动作保护器的接地端子中。
接线注意事项在接线的过程中，一定要牢记以下注意事项：•是否将人体接地导线与剩余电流动作保护器的导体连接起来了，这是保证用户安全的必要条件;•剩余电流动作保护器的低电平荷载端子一定不能用于开关控制的信号输入;•不同颜色的线要正确接线，并确保接线牢固可靠;•在接线完成后，一定要检查几次以确保接线正确，并且没有短路。
剩余电流保护装置的正确接线

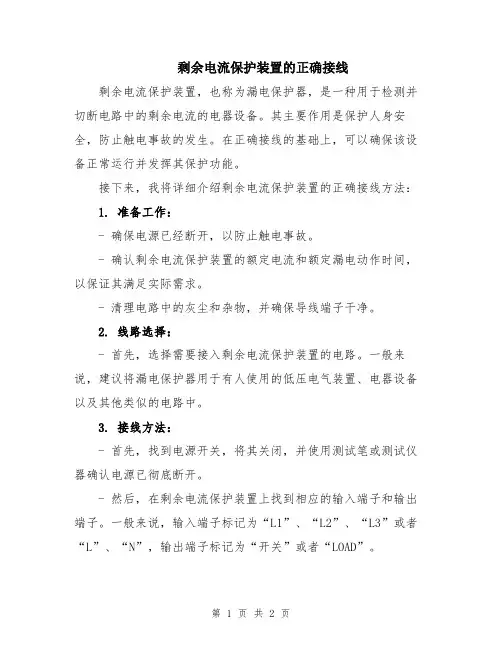

剩余电流保护装置的正确接线剩余电流保护装置，也称为漏电保护器，是一种用于检测并切断电路中的剩余电流的电器设备。
其主要作用是保护人身安全，防止触电事故的发生。
在正确接线的基础上，可以确保该设备正常运行并发挥其保护功能。
接下来，我将详细介绍剩余电流保护装置的正确接线方法：1. 准备工作：- 确保电源已经断开，以防止触电事故。
- 确认剩余电流保护装置的额定电流和额定漏电动作时间，以保证其满足实际需求。
- 清理电路中的灰尘和杂物，并确保导线端子干净。
2. 线路选择：- 首先，选择需要接入剩余电流保护装置的电路。
一般来说，建议将漏电保护器用于有人使用的低压电气装置、电器设备以及其他类似的电路中。
3. 接线方法：- 首先，找到电源开关，将其关闭，并使用测试笔或测试仪器确认电源已彻底断开。
- 然后，在剩余电流保护装置上找到相应的输入端子和输出端子。
一般来说，输入端子标记为“L1”、“L2”、“L3”或者“L”、“N”，输出端子标记为“开关”或者“LOAD”。
- 将电源的相线（即L、L1、L2、L3）通过漏电保护器的输入端子连接在一起，通常分别连接到装置上标记为“L1”、“L2”、“L3”的输入端子。
- 将电源的零线（即N）连接到漏电保护器的输入端子上标记为“N”的位置。
- 然后，将需要接入剩余电流保护装置的电器设备的相线和零线分别连接到漏电保护器的输出端子上标记为“开关”或“LOAD”的位置。
- 最后，将剩余电流保护装置的外壳接地，确保设备可以正常工作并提供保护。
4. 接线检查：- 完成接线后，进行接线检查以确保正确连接。
可以使用万用表或测试笔进行简单的测试，确认剩余电流保护装置的工作状态正常。
- 进行漏电试验：将一个钢质工具或电线短接两个输入端子或输出端子，然后打开电源开关。
此时，剩余电流保护装置应立即切断电源，断开输入和输出线路。
以上就是剩余电流保护装置的正确接线方法。
在接线过程中，要注重安全，确保断电并按照正确的接线顺序进行操作。
剩余电流动作保护器安装运行制度
剩余电流动作保护器安装运行制度1. 简介剩余电流动作保护器是一种用于监测接地线路上剩余电流的保护装置，主要用于保护人身安全和设备的运行稳定。
本文档旨在规范剩余电流动作保护器的安装和运行制度，保障实际应用效果。
2. 安装要求剩余电流动作保护器应当安装在电路的第一级或第二级中，应当满足以下要求：1.保护器与电路的连接应当牢固可靠，接线端子应当使用符合要求的电气接线端子。
2.保护器的安装位置应当避免在潮湿、高温或者易受振动的地方，应当避免安装在直射日光或者暴雨中。
3.安装时应当按照厂家的安装指导手册安装，遵守其安装步骤和特殊安装要求。
3. 运行要求剩余电流动作保护器在运行期间应当满足以下要求：1.保护器的设置参数应当符合实际情况，应当根据实际需要进行调整，避免过于敏感或者过于迟钝。
2.定期检查保护器的运行状态，避免异常情况造成误报或者漏报。
3.定期清洁保护器的表面及周围环境，避免影响保护器的运行。
4. 检测标准剩余电流动作保护器的运行状态应当定期检查，应当针对以下一些指标进行检测：1.电流保护器运行时是否正常，是否出现误报、漏报等情况。
2.保护器的设置参数是否需要进行调整。
3.保护器的接线端子是否紧密可靠，电器连接是否良好。
5. 故障处理如果剩余电流动作保护器在运行期间出现故障，应当根据具体问题进行相应处理，常见的故障及处理方法如下所示：1.保护器出现误报或者漏报：应当检查保护器的设置参数是否正确，是否因其他原因造成干扰，如果需要可以调整保护器的设置参数，或者更换适合的保护器。
2.保护器没有正常动作：应当检查保护器的接线端子是否紧密可靠，电器连接是否良好，如果需要可以重新连接电器线路，或者更换适合的保护器。
3.保护器损坏：应当更换新的保护器，避免危及人员和设备的安全。
6. 结论本文档对剩余电流动作保护器的安装和运行制度进行了规范，能够有效保障保护器的实际应用效果，防止发生安全事故。
在使用保护器时，应当严格按照本文档要求进行操作，以保证其运行的安全可靠。
剩余电流保护装置的正确接线（2篇）
剩余电流保护装置的正确接线剩余电流保护装置（也称为漏电保护器）是用来检测和保护人和设备免受电流泄漏的危害。
正确的接线是确保漏电保护器正常工作的关键。
下面将详细介绍剩余电流保护装置的正确接线方法。
1. 置于主电源上游：剩余电流保护装置应该置于主电源的上游，即在负荷设备的电源输入端。
这样可以确保所有负荷设备的电流都通过保护装置进行检测和保护。
2. 接地线接入：保护装置的接地线应正确接入建筑物的地线系统中。
通常情况下，接地线应该连接到主地线上，即在建筑物的总开关箱或接地棒上。
3. 主线电缆连接：主线电缆是剩余电流保护装置的主输入线路，它应该与主电源连接。
接线时，应确保电缆的导线正确连接到保护装置的输入端。
4. 分支线电缆连接：分支线电缆是从剩余电流保护装置输出到负荷设备的线路，它们应该与负荷设备的电源连接。
接线时，应确保电缆的导线正确连接到保护装置的输出端。
5. 额定电流设置：剩余电流保护装置通常具有额定电流设置，用于指定触发保护的电流阈值。
在接线时，应根据负荷设备的额定电流将保护装置的设置调整到适当的数值。
6. 旁路开关设置：剩余电流保护装置通常具有一个旁路开关，用于测试和维护的目的。
在正常运行时，旁路开关应处于关闭状态。
只有在测试和维护时需要打开旁路开关。
7. 单独保护：每个负荷设备应该独立接入一个剩余电流保护装置，这样可以确保对每个设备的电流进行独立检测和保护。
如果多个负荷设备共享一个保护装置，可能会导致误报和漏检的问题。
总结：在正确接线剩余电流保护装置时，应该将保护装置置于主电源上游，接地线应正确接入建筑物的地线系统中，主线电缆连接到保护装置的输入端，分支线电缆连接到输出端，根据负荷设备的额定电流设置保护装置的电流阈值，并确保旁路开关处于关闭状态。
此外，每个负荷设备都应独立接入一个保护装置。
以上是关于剩余电流保护装置正确接线的详细介绍。
剩余电流保护装置的正确接线（二）对于剩余电流保护装置的正确接线，以下是一个详细的模版。
剩余电流动作保护器运行管理制度范本（2篇）
剩余电流动作保护器运行管理制度范本剩余电流动作保护器是一种重要的电气设备，用于保护电路和设备免受电流过载和电气短路的损害。
为了保证剩余电流动作保护器的正常运行和管理，制定了以下管理制度范本。
一、目的和适用范围本管理制度的目的是规范剩余电流动作保护器的运行和管理，确保其在电路中的正常工作。
适用范围包括所有安装和使用剩余电流动作保护器的场所。
二、基本原则1. 安全第一：剩余电流动作保护器的运行和管理必须始终以安全为第一要务，保障人员和设备的安全。
2. 规范操作：所有使用剩余电流动作保护器的人员必须按照标准操作程序进行操作，严禁擅自更改、拆卸或修理设备。
3. 定期检测：剩余电流动作保护器必须进行定期检测和维护，确保其性能稳定和可靠。
4. 每人责任：每个使用剩余电流动作保护器的人员都有责任确保其正常运行和管理，发现问题要及时报告和处理。
三、操作程序1. 电路接线：在安装剩余电流动作保护器时，必须按照正确的接线方式进行接线，严禁接错或漏接导线。
2. 动作测试：在剩余电流动作保护器安装完成后，必须进行动作测试，确保其能够正常动作并及时切断电流。
3. 定期检测：剩余电流动作保护器必须定期进行检测，包括测试动作灵敏度和动作时间等性能指标。
4. 维护保养：剩余电流动作保护器必须进行定期的维护保养，包括清洁设备表面、检查和紧固连接件等。
5. 故障处理：如果剩余电流动作保护器发生故障或异常情况，必须立即停止使用并报告相关人员进行处理。
四、管理要求1. 设备管理：对剩余电流动作保护器进行完整的档案管理，包括设备型号、出厂日期、安装位置等信息。
2. 人员管理：对使用剩余电流动作保护器的人员进行规范培训，确保其了解操作规程和安全要求。
3. 记录保留：对剩余电流动作保护器的维修、检测、故障处理等相关记录要进行完整保留，并按规定时间归档。
4. 风险评估：对使用剩余电流动作保护器的场所进行定期风险评估，及时发现和处理潜在的安全隐患。
剩余电流动作保护器、剩余电流式电气火灾探测器在TN系统安装分析

剩余电流动作保护器、剩余电流式电气火灾探测器在TN系统安装分析摘要：剩余电流动作保护器（RCD）是一种常见的余电流器件保护器，除此之外还有剩余电流式电气火灾探测器，本文在分析以上两种器件基本工作原理的基础上，对两种剩余电流器件在TN接地系统安装和注意事项进行分析，同时结合剩余电流器件对浪涌保护器安装进行分析，在接下来的工程项目中本文可以对此类系统的安装起到借鉴、参考的作用。
关键词：剩余电流；RCD；电气火灾探测器、SPD；中图分类号：TU851前言电气设备发生触电事故的原因通常是因为出现了零序电流，而零序电流的产生原因则是三相电流的不平衡导致的；零序电流的产生会导致原本在正常使用情况下不会带电的金属外壳有漏电情况发生，剩余电流保护器的作用就是在当上述情况发生的时候剩余电流大于保护器的动作电流时动作，切断电源。
这样当遇到人员误触、设备绝缘层老化导致的损坏和接地故障所产生的剩余电流超过动作值时能够使人身安全得到保障同时也保证了设备免于发生短路故障而烧毁，避免了事故的发生。
在项目施工过程中如遇剩余电流保护器安装不当亦或是剩余动作电流整定值或动作时间不达标，会导致上述事故的发生。
GB503030-2015《建筑电气工程施工质量验收规范》第5.1.9条明确了规定剩余电流保护器安装和测试动作时间[1]。
不按照要求施工导致线路连接错误、施工质量不达标，施工中对已完成施工内容未做保护导致受损绝缘层损坏，线路老化绝缘层损坏，电气设备故障等都可能导致电气火灾，一些规范对电气火灾防护和要求也做了相应的规定，如《民用建筑电气设计规范》JGJ16-2008，第13章火灾自动报警系统，《火灾自动报警系统设计规范》GB50116-2013第9章，《建筑设计防火规范》GB50016-2004，第10章等。
2.剩余电流保护器件基本工作原理剩余电流保护器工作原理图如图1所示；图1 剩余电流保护器件工作原理示意图如图1所示，I1、I2、I3为相线电流，中性线电流为I N，I∆对地的剩余电流，系统正常工作时，剩余电流保护器一端流入和流出的电流相等[2]，则剩余电流：IΔ=I1+I1+I3-I N=0此时剩余电流小于剩余电流保护器动作电流，剩余电流保护器件检测不到剩余电流。
5.剩余电流动作保护装置安装和运行GB13955-2005
GB13955-2005剩余电流动作保护装置安装和运行ttt001版规范2008-04-19 22:05:37 阅读63 评论2 字号：大中小TTT001制作，WORD版本网络首发，欢迎公益传播。
中华人民共和国国家标准GB13955-2005 2005-02-06发布剩余电流动作保护装置安装和运行Installation and operation of residual current operated protective devices2005-12-01施行代替GB13955-1992目次前言 (I)引言 (Ⅱ)1范围 (1)2规范性引用文件 (1)3术语和定义 (1)4剩余电流保护装置的应用 (4)5剩余电流保护l装置的选川 (5)6剩余电流保护装置的安装 (7)7剩余电流保护装岢的运行和管理 (10)附录A(规范性附录)系统接地的型式…………………………………………………………………ll附录B(规范性附录)剩余电流保护装霞的额定值……………………………………………………l4附录C(资料性附录)分级保护方止参考模式图………………………………………………………”前言本标准的全部技术内容为强制性。
本标准是对GB 13955—1992(剩余电流保护装置安装和运行)的修订。
本标准与GB 13955—1992相比主要变化为：1.将标准的名称修订为《剩余电流动作保护装置安装和运行》，使本标准与国际同类标准名称一致，且与相关的国家标准如GB 6829《剩余电流动作保护器的一般要求》、GB 16916《家用和类似用途的不带过电流保护的剩余电流动作断路器》、GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》相统一。
将标准中的“保护器”改为“装置”，“装置”的范围是指具有剩余电流动作保护功能的系列设备，以使本标准名称更为确切，符合标准化要求。
2.修订了剩余电流动作保护装置的适用范围，强调保护装置仅适用于。
剩余电流动作保护器运行管理制度范本（3篇）
剩余电流动作保护器运行管理制度范本剩余电流动作保护器（以下简称“保护器”）是一种用于防止电气火灾和电击的重要电气安全设备。
为了确保保护器的有效使用，制定并严格执行保护器的运行管理制度是非常必要的。
下面是一个关于剩余电流动作保护器运行管理制度的范文，供参考：第一章总则第一条为了规范剩余电流动作保护器（以下简称“保护器”）的运行管理，防止电气火灾和电击事故的发生，保障人员和设备的安全，制定本制度。
第二章保护器的安装和维护第二条保护器的安装应当符合电气工程安装和使用规范，由专业电工进行操作。
第三条保护器的维护工作应当定期进行，包括对保护器进行检测、清洁和调试等操作。
维护工作由专业电工或有相关培训证书的人员负责。
第四条保护器的定期检测应当按照国家相关标准进行，定期检测的频率不得超过一年。
第三章保护器的使用第五条保护器应当按照规定使用，任何人不得随意拆除或停用保护器。
第六条保护器的额定电流设置应当根据实际用电负荷进行调整，确保保护器在额定电流范围内工作。
第七条保护器的动作测试应当定期进行，动作测试的频率不得超过3个月。
第四章保护器的保修和更换第八条保护器在正常使用中出现故障时，应当及时维修或更换。
维修和更换工作由专业电工进行。
第九条保护器因使用寿命到期或无法继续维修时，应当及时更换。
第十条保护器的保修期限为一年，保修范围包括故障设备的更换和人工维修。
第五章保护器的培训和宣传第十一条为了确保保护器的有效使用，组织相关人员进行保护器的培训和宣传工作。
第十二条保护器的培训应当包括保护器的基本原理、正确的使用方法和常见故障排除等内容。
第十三条保护器的宣传可以通过宣传册、标识牌、宣传栏等方式进行，提高人员对保护器的认识和使用意识。
第六章保护器的应急预案第十四条为了应对保护器发生故障或事故时的紧急情况，制定并实施保护器的应急预案是非常重要的。
第十五条保护器的应急预案应当包括应急联系人员的电话号码、应急处理流程和应急器材的准备等内容。
剩余电流互感器的正确使用方法
剩余电流互感器的正确使用方法
1. 安装位置选择：剩余电流互感器应尽量安装在电源输入侧的主干电缆上，以便及时检测到主干电缆中的剩余电流。
在安装位置上要考虑与主线电缆平行，避免与其他电缆或设备产生干扰。
2. 安装固定：剩余电流互感器应牢固安装，避免松动或移位。
安装时要注意互感器主绕组的方向与电缆主线方向一致，确保剩余电流互感器的工作性能。
3. 连接线路：剩余电流互感器与监测设备之间的连接线路应短而粗，避免线路导致信号衰减或变形。
4. 测试和校准：在安装后，应定期进行剩余电流互感器的测试和校准，以确保其工作性能符合要求。
校准时需要使用专业检测设备，并按照厂家提供的校准方法进行操作。
5. 维护和保养：剩余电流互感器在使用过程中要注意保持干燥和清洁，避免沾水或受到污染。
定期检查互感器的连接是否正常，及时处理发现的问题。
6. 使用过程中要注意安全：在维修、检修或更换剩余电流互感器时，必须切断电源，并采取相关安全措施，避免触电事故的发生。
以上是剩余电流互感器的正确使用方法，使用者在使用时应按照相关要求操作，并保证操作人员具备相关的技术和安全知识。
剩余电流动作保护器的运行维护管理（6篇）
剩余电流动作保护器的运行维护管理剩余电流动作保护器是一种用于保护电气设备和人身安全的重要设备，它主要用于检测电路中的剩余电流，并在发生电气故障时，迅速切断故障电流，以防止电流通过人体而造成触电事故。
为了确保剩余电流动作保护器的正常运行，需要进行运行维护管理。
接下来，我将介绍剩余电流动作保护器的运行维护管理的相关知识。
一、剩余电流动作保护器的基本原理和分类剩余电流动作保护器是利用电磁式或电子式元件检测电路中的剩余电流，当电路中的剩余电流超过设定值时，保护器会迅速切断电路，起到保护作用。
根据原理的不同，剩余电流动作保护器可以分为电磁式和电子式两种类型。
1.1 电磁式剩余电流动作保护器电磁式剩余电流动作保护器是利用电磁铁吸合力的变化来实现的，它包括电流互感器、电磁铁和触点等部分。
当电路中的剩余电流超过设定值时，电流互感器会产生一个与剩余电流成正比的电流信号，使得电磁铁产生吸合力，使得触点闭合，切断故障电流。
1.2 电子式剩余电流动作保护器电子式剩余电流动作保护器是利用电子元件实现的，它主要是通过电子电路来检测电路中的剩余电流，并在超过设定值时，利用触发器切断电路。
相比于电磁式剩余电流动作保护器，电子式剩余电流动作保护器具有更高的灵敏度和更广的应用范围。
剩余电流动作保护器的运行维护管理（二）为了确保剩余电流动作保护器的正常运行，需要进行运行维护管理。
主要包括以下几个方面：2.1 定期检查和测试定期检查和测试是保证剩余电流动作保护器正常运行的重要措施。
定期检查应包括以下内容：（1）检查保护器的工作状态和连接情况，确保各部分连接牢固，无松动和腐蚀等现象；（2）检查剩余电流动作保护器的触点，确保触点的可靠闭合和切断；（3）检查电流互感器和电磁铁等元件，确保元件的正常工作；（4）进行保护器的性能测试，检测保护器的动作时间和动作值是否符合要求。
2.2 清洁和防护保护器应保持清洁和干燥，避免灰尘、湿气和腐蚀物质的侵入，以防止保护器的元件被污染和损坏。
剩余电流动作保护器运行管理制度(4篇)
剩余电流动作保护器运行管理制度第一章总则第一条目的和依据为了确保剩余电流动作保护器的正常运行，提高电气设备的安全性能，制定本管理制度。
本制度依据《剩余电流动作保护器技术规范》等相关法律法规，规定了剩余电流动作保护器的运行管理要求和措施。
第二条适用范围本管理制度适用于单位内部电气设备的剩余电流动作保护器的运行管理、检测、维修和记录。
第二章剩余电流动作保护器的基本要求第三条剩余电流动作保护器的选择和配备1.根据电气设备的特殊要求和实际使用情况，选用与之匹配的剩余电流动作保护器。
2.剩余电流动作保护器的额定电流应与被保护电气设备的额定电流相匹配。
3.剩余电流动作保护器应符合国家标准或相关技术规范的要求，并具有合格的检测证书。
第四条剩余电流动作保护器的安装和调试1.剩余电流动作保护器的安装应由具有相应资质的电工人员进行，确保连接正确、牢固可靠。
2.剩余电流动作保护器的调试应按照使用说明书进行，确保其正常工作。
第三章剩余电流动作保护器的运行管理第五条剩余电流动作保护器的监测和检测1.定期进行剩余电流动作保护器的监测和检测，发现异常及时处理。
2.使用专业的测量仪器进行剩余电流动作保护器的检测，确保其灵敏度和动作可靠。
3.记录剩余电流动作保护器的测试结果，包括动作时间、动作电流等，并妥善保存。
第六条剩余电流动作保护器的维修和更换1.剩余电流动作保护器出现故障时，应立即停止使用，并由维修人员进行检修。
2.剩余电流动作保护器的更换应按照操作规程进行，确保替换的保护器能够正常工作。
第七条剩余电流动作保护器的保养1.剩余电流动作保护器应保持清洁、干燥，防止灰尘和湿气侵入。
2.定期检查剩余电流动作保护器的接线端子，确保端子紧固可靠。
第八条剩余电流动作保护器的记录1.对剩余电流动作保护器的检测、维修、更换等工作，应做好详细的记录。
2.记录应包括剩余电流动作保护器的型号、出厂日期、检测结果、维修情况等。
第四章管理措施第九条职责分工单位应明确剩余电流动作保护器的管理人员，并明确其职责和权限。
剩余电流继电器的安装与接线
剩余电流继电器的安装与接线1．概述剩余电流继电器属于低压电器的一种，其使用条件及安装要求应符合低压电器的常规使用条件和安装要求，安装接线必须正确无误。
另外分离式剩余电流继电器在与低压断路器或交流接触器配合时，不仅应注意主线路的接线，还应注意辅助电路的接线。
只有这样才能保证安装和运行的正常运行，使剩余电流继电器在低压配电线路和用电设备发生接地故障时起到对人体电击和接地故障火灾的间接防护作用。
2．主要著名品牌及型号溯高美：RESYS M40；三益电器有限公司：JLM(Z)剩余电流继电器；常熟开关制造有限公司(常熟开关厂)：CLJ3剩余电流动作保护继电器；西门子：3UG4 剩余电流监控继电器；天津北方恒业电气技术有限公司：HY68漏电继电器；上海安科瑞电气股份有限公司：ASJ系列剩余电流继电器3．工作条件3.1周围环境温度（1）最高温度不大于40℃；（2）平均温度不大于35℃（24h内平均值）；（3）最低温度不小于-5℃或-25℃；3.2周围环境空气相对湿度（1）最高温度为40℃时，湿度不大于50%；（2）最湿月份的月平均最低温度不大于25℃时，湿度不大于90%。
3.3海拔高度不超过2000m。
3.4安装场所应无腐蚀性气体、无爆炸危险，并注意防潮、防尘、防震和避免日晒。
3.5安装位置应避免强电流导线和电磁器件以避免电磁干扰。
4．接线要点4.1 根据低压系统接地型式确定接线方式剩余电流继电器在安装接线之前，首先应查清低压系统接地形式，我国低压系统接地形式有TT、TN、IT系统。
由于IT系统自形成一个封闭系统，在特殊情况下采用，且安全性能高，一般不采用剩余电流继电器。
4.1.1 在TT系统中的接线要求在TT系统中，无论是220V电源供电的电气设备，接用二极二线式剩余电流继电器，还是三相设备与单相设备共用的三相四线式380V电源供电的电气设备，接用三极四线式或四极四线式剩余电流保护装置，其中相线必须穿过剩余电流继电器。
剩余电流动作保护器的正确应用
农村居民集居点的总电源进线处 （ 村镇内的分支 － ５ ｓ 线处、 ５墅型建 住宅的电源进线处席 。 大型（ ； Ｕ 宋 动 作 时 间应 为 ０ 也 ０。 端保护和 中间保护是剩余 电流保护装 置安装 的 ３剩余 电流动作 保护装置应用 中的几个问
重点。 对再上一级的总保护则应根据配电变压器 题
末端保护的上一级 ， 中间保护其 额定动作 电流应 与末端保护动作电流 有 ２ 倍以上的级 差 ， 时 动作 间上有 ０ ｓ ． 的级差 。中间保护选用延 时性保护 ２ 器 ，额 定 电流为 ６ ～０ｍ ０ １０ Ａ，额定 动作 时间为 ０ ｓ总保护应选用延时型保护器， ．； ３ 额定动作电流 应根据线路具体情况确定 ，不应小于 ３０ Ａ额 ０ｍ ， 定动作时间 为 ０ ～． 用于监测线路绝缘水 平 ， ． １ｓ ５ ０ 防止火灾专用保护器可选用剩余电流动作报警 式保护器。其报警动作 电流为应为 ３０． ０ Ａ。 ０－０ ｍ的健康 条件等具体 配 情况确定是否需要安装总保护。 对变压器容量较 大，二次侧出线使用框架式断路器作为总控制 的， 不宜设总保 护， 对于配 电线路采用 电缆线路 或绝缘导线 的不必装设总保护。 对于变压器容量 在 １０Ｖ Ａ及下 ，采用塑料外壳式断路器作为 ０ｋ ｏ 总控制的 ，以架空线路为主的低压配电线路 ， 可 在 出线侧或大分支线安装总保护。 ２分级保护各级保护器动作参数的选择 般情况下 ， 各级保护均应选用带有 短路、 过载保护的 ， 具有剩余电流动作保护功能的断 路
关 键 词 ： 网 ； 级 保 护 电 分
１正确选用分级保护方式
器， 如条件许可还应具有冲击电压不动作 和抗 电
磁干扰功能。
分级保护方式 中， 末端保护为居民住宅 、 生 产企 业车间 、 服务场所和移动电器等 ， 为防止 作 直接接触 电击或 间接接触 电击损伤和 电器设 备 损坏及电气火灾的保护 ， 末端保护应装于用 电设 备的最近 电源处 ， 电源插座 ， 如 甚至用 电设备体 内（ 目前我国居 民家庭的具体睛况 ， 于分路 ｊ 安 可装 进线 的进线电源处） 。 末端保护的上一级保护为 中 间保 护， 应具有末端保护的后备保护和防止 电气
剩余电流剩余电流动作保护器的正确安装、接线参考文本
剩余电流剩余电流动作保护器的正确安装、接线参考文本In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of EachLink To Achieve Risk Control And Planning某某管理中心XX年XX月剩余电流剩余电流动作保护器的正确安装、接线参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。
1 剩余电流动作保护器的错误安装(1)剩余电流动作保护器的安装位置不当：一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边。
因为一旦熔丝熔断将会使保护器失去电源，发生触电时不能正确动作因而出现触电事故。
对于不用辅助电源的保护器就不用考虑了。
(2)保护器零序TA安装位置不对：配变外壳接地、中性线接地和避雷器接地，三者共接在一个接地装置上，通常称为"三位一体"。
中性线应先穿过保护器的零序TA后，再和配变外壳接地线、避雷器接地线相连接共同接地。
如果中性线接地线和避雷器接地线连接后再穿过保护器的零序TA接地，就有可能在雷电时影响剩余电流动作保护器的正常运行。
2 保护器的正确接线在低压配电系统中，采用"保护器+保护线"保护的方式，经常由于接线错误而造成保护器误动或拒动，造成不良影响，在采用这种保护方式时，只有正确地接线，才能起到应有的保护效果。
关于剩余电流动作保护器的分级保护方式的探讨
关于剩余电流动作保护器的分级保护方式的探讨摘要：在低压电网中安装剩余电流动作保护器是防止人身触电、电气火灾及电气设备损坏的一种有效的防护措施。
世界各国和国际电工委员会通过制订相应的电气安装规程和用电规程在低压电网中大力推广使用剩余电流动作保护器。
本文分析了剩余电流动作保护器分级保护方式及根据不同的使用场所正确选用分级保护及保护器的动作参数和级差的配合，还着重分析了保护器在投运中存在的误接线、误动和拒动的原因和对策。
关键词：保护器；分级保护；正确应用剩余电流断路器把检测剩余电流的功能和断开主电路的功能组合在一起，同时还可对线路进行过载和短路保护，不仅可缩小装置的体积，降低制造成本，而且可大大提高电网的保护水平。
为了加快分级保护的实施，剩余电流保护器产品的制造厂和用户应相互配合，积极开发性能可靠、动作时间稳定的延时型剩余电流断路器，以满足主干线和分支线保护的需要。
对于家用剩余电流断路器，制造厂和用户应共同努力，摆脱低价位竞争的怪圈，设法在提高抗干扰性能和可靠性方面下功夫，进一步改进产品性能，加强对剩余电流断路器的运行管理和售后服务，使农村电网通过技术改造，设备水平和安全水平产生一个质的飞跃。
国家建设部在GB50054《低压配电设计规范》和GB50096《住宅设计规范》等国家标准中，对低压配电系统和住宅中保护器的应用均作了规定。
这些标准和规范的制订，对保护器的生产和安装使用起到了技术指导和推动作用。
在两网改造工程中，特别是低压配电网改造的工程量大、任务急，对保护器在应用中，学习和理解相关的国家标准、行业标准和规范的有关内容不足，所以在保护器的安装使用中，还存在一些问题，需要引起重视。
一、正确选用分级保护方式随着农村电网改造后负荷的增加，农村用电的可靠性要求也进一步提高，农村电网使用保护器采用分级保护方式后，迫切要求解决保护器正确动作率和供电可靠性。
因此，分级保护必须合理分级，并且各级保护器的动作特性应互相协调。
剩余电流保护装置的正确接线范文（二篇）
剩余电流保护装置的正确接线范文剩余电流保护装置是一种用于监测电流泄漏并保护电气设备和人身安全的重要装置。
其正确的接线方法决定了其功能的有效性和可靠性。
接下来，本文将为您详细介绍剩余电流保护装置的正确接线方法。
1. 主电源接线剩余电流保护装置通常需要与主电源相连接。
正确的接线方式是将主电源中的火线（L）、零线（N）以及地线（PE）分别与剩余电流保护装置的对应接线端子连接。
其中，火线连接到剩余电流保护装置的L相端子，零线连接到N相端子，地线连接到PE端子。
接好电源线后，需确认接线是否牢固，可以进行适当的松动力测试，以确保接线牢固可靠。
2. 负载接线剩余电流保护装置通常需要与负载设备相连接。
正确的接线方式是将负载设备中的火线（L）、零线（N）以及地线（PE）分别与剩余电流保护装置的对应接线端子连接。
同样地，火线连接到剩余电流保护装置的L相端子，零线连接到N相端子，地线连接到PE端子。
在接线过程中，需要确保接线端子与线缆之间的连接牢固可靠，避免接线端子和线缆之间松动或接触不良的情况发生。
3. 电流传感器接线剩余电流保护装置通常配备有电流传感器，用于监测电流的大小。
正确的接线方式是将电流传感器的输入端与剩余电流保护装置的电流检测端子相连接，输出端则与负载设备的电流回路相连接。
在接线过程中，需要确保电流传感器与剩余电流保护装置之间的连接牢固可靠，避免接线端子和线缆之间松动或接触不良的情况发生。
4. 接地电阻的连接剩余电流保护装置通常需要接地，以确保其正常工作。
正确的接线方式是将剩余电流保护装置的接地端与接地电阻相连接。
接地电阻需要埋入地下足够深度，并与地面之间保持良好的接触。
接地电阻的连接需要注意以下几点：首先，接地电阻的连接线要足够粗，以确保足够的导电能力；其次，接地电阻需要连接到剩余电流保护装置的专用接地端子上，避免与其他地线或接地装置共用接地端子；最后，接地电阻的连接必须牢固可靠，不得出现松动或接触不良的情况。
剩余电流动作保护器运行管理制度模版（4篇）
剩余电流动作保护器运行管理制度模版第一章总则第一条为了规范剩余电流动作保护器的运行管理，确保电气设备的安全运行，保障人民群众的生命财产安全，根据相关法律法规和规范，制定本制度。
第二条本制度适用于使用剩余电流动作保护器的单位和个人。
第三条剩余电流动作保护器是指能够检测电流的大小和方向，发现泄漏电流超过额定值时进行断电动作的电气保护设备。
第四条剩余电流动作保护器的运行管理应以安全、可靠、规范的原则为基础，确保其正常工作。
第二章剩余电流动作保护器的安装和验收第五条剩余电流动作保护器的安装应由具备相关资质的电气工程师或专业技术人员进行，确保按照设备说明书和安装要求进行操作。
第六条安装前应对剩余电流动作保护器的型号、规格、额定电流、额定电压等进行核实，确保与实际情况符合。
第七条安装时，应将剩余电流动作保护器与电源电路进行正确连接，确保接线可靠，不得存在漏电情况。
第八条安装完成后，应进行剩余电流动作保护器的试运行和定期检测，确保其正常工作。
第九条剩余电流动作保护器的每次安装应经过验收，验收内容包括：设备规格和型号、接线是否正确、动作时间是否符合要求等，验收合格后方可投入使用。
第十条剩余电流动作保护器的验收应由相关单位或机构进行，验收记录应保存并备案。
第三章剩余电流动作保护器的定期检测和维护第十一条剩余电流动作保护器应定期进行检测和维护，确保其工作可靠。
第十二条每年至少进行一次剩余电流动作保护器的检测和维护，检测内容包括：动作时间检测、灵敏度检测、接线检查、外观检查等。
第十三条检测和维护应由具备相关资质的维修人员进行，确保操作规范。
第十四条检测和维护结果应记录并保存，确保数据完整并备案。
第十五条定期检测和维护记录应报送上级单位或机构，以备查阅。
第四章剩余电流动作保护器的事故处理第十六条剩余电流动作保护器发生事故时，应立即停电并通知相关人员进行处理。
第十七条在剩余电流动作保护器发生事故后，应及时进行检修和维护，排除故障，恢复设备正常运行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
剩余电流剩余电流动作保护器的正确安装、接线1剩余电流动作保护器的错误安装
(1)剩余电流动作保护器的安装位置不当：
一般情况下选保护器的辅助电源都取自被保护电源，因此应该把保护器的辅助电源接在熔断器前边，即电源→保护器→熔断器→用电设备，而不能安装在熔断器的后边。
因为一旦熔丝熔断将会使保护器失去电源，发生触电时不能正确动作因而出现触电事故。
对于不用辅助电源的保护器就不用考虑了。
(2)保护器零序TA安装位置不对：
配变外壳接地、中性线接地和避雷器接地，三者共接在一个接地装置上，通常称为”三位一体”。
中性线应先穿过保护器的零序TA后，再和配变外壳接地线、避雷器接地线相连接共同接地。
如果中性线接地线和避雷器接地线连接后再穿过保护器的零序TA接地，就有可能在雷电时影响剩余电流动作保护器的正常运行。
2保护器的正确接线
在低压配电系统中，采用”保护器+保护线”保护的方式，经常由于接线错误而造成保护器误动或拒动，造成不良影响，在采用这种保护方式时，只有正确地接线，才能起到应有的保护效果。
(1)在中性点直接接地，在TN系统中采用TN-C方式保护时，中性
线一定要穿过保护器零序TA，而保护线在正常工作时不流过电流，一定不能穿过剩余电流动作保护器的零序TA。
(2)不带单相负荷的动力线路，由于是对称负荷，其中性线不应穿过零序TA，采用三相保护器即可。
对于单相负荷回路应采用双极保护器，按TN-S或TNC-S方式加保护线。
(3)对于动力、照明混合线路，应选用四极保护器。
如果采用中性点直接接地，保护线与N线共用的TN-C系统，则PEN线穿过零序TA，但TA后面的PEN线只起工作N线作用，而不能兼作保护线。
(4)选用保护器后，线路若需要进行重复接地，其接地点只能选在工作N线的输入端，如对于选用三极保护器的动力回路，由于其N线不通过零序电流互感器TA，所以对重复接地的选择无其它要求。
此外，采用保护器后，人们对其它触电防护措施的重要性认识淡薄了，错误地将保护器作为唯一的安全措施，放松了其它安全措施的实施，如连接保护线或接地线、采用绝缘防护物等。
因此，在宣传推广安装保护器的同时还要贯彻有关规程要求，做好安全管理，正确发挥保护器的安全防护作用。
