恒定电流实验总结

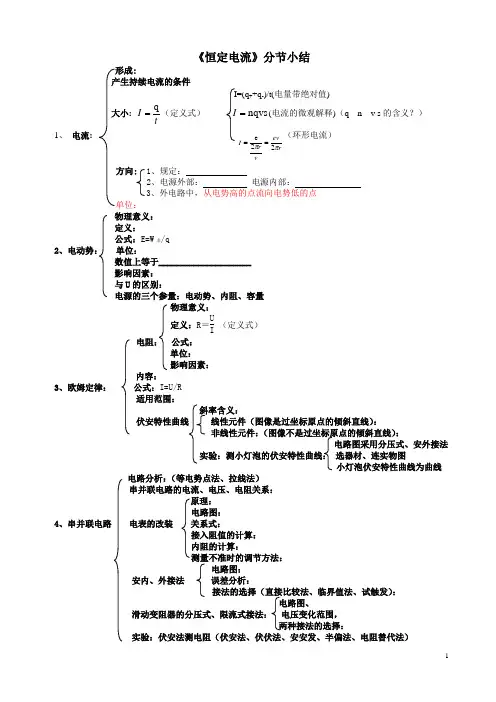

《恒定电流》知识点小结
《恒定电流》分节小结 形成: 产生持续电流的条件I=(q ++q -)/t(电量带绝对值)大小: tI q =（定义式） nqvs =I (电流的微观解释)（q n v s 的含义？） 1、 电流: rev v r I ππ22e ==（环形电流）方向: 1、规定：2、电源外部： 电源内部：3、外电路中，从电势高的点流向电势低的点单位：物理意义：定义：公式：E=W 非/q2、电动势： 单位：数值上等于_____________________影响因素：与U 的区别：电源的三个参量：电动势、内阻、容量物理意义：定义：R ＝U I（定义式） 电阻： 公式：单位：影响因素：内容：3、欧姆定律： 公式：I=U/R适用范围：斜率含义：伏安特性曲线 线性元件（图像是过坐标原点的倾斜直线）：非线性元件：（图像不是过坐标原点的倾斜直线）：电路图采用分压式、安外接法实验：测小灯泡的伏安特性曲线： 选器材、连实物图小灯泡伏安特性曲线为曲线电路分析：（等电势点法、拉线法）串并联电路的电流、电压、电阻关系：原理：电路图：4、串并联电路 电表的改装 关系式：接入阻值的计算：内阻的计算：测量不准时的调节方法：电路图：安内、外接法 误差分析：接法的选择（直接比较法、临界值法、试触发）：电路图、滑动变阻器的分压式、限流式接法： 电压变化范围，两种接法的选择：实验：伏安法测电阻（伏安法、伏伏法、安安发、半偏法、电阻替代法）电功 ：W=qU =UIt=Pt （普适），纯电阻电路中:W=________=_____=______ 电功率:P ＝W t =UI （普适）,纯电阻电路中还可以用以下公式:W=________=_____ 5、焦耳定律 电热：Q=I 2Rt （普适），纯电阻电路中还可以用以下公式:Q=W=_______=_____=______=_____内容：焦耳定律： 公式：Q=I 2Rt电动机电路功率分析：串并联电路中U 、I 、、W 、P 与 R 关系：用电器总功率的求法：灯泡的亮度取决于实际功率：内容：电阻定律 公式 ： R ＝ρl S（公式中各个物理量的含义） 只和导体的材料有关。

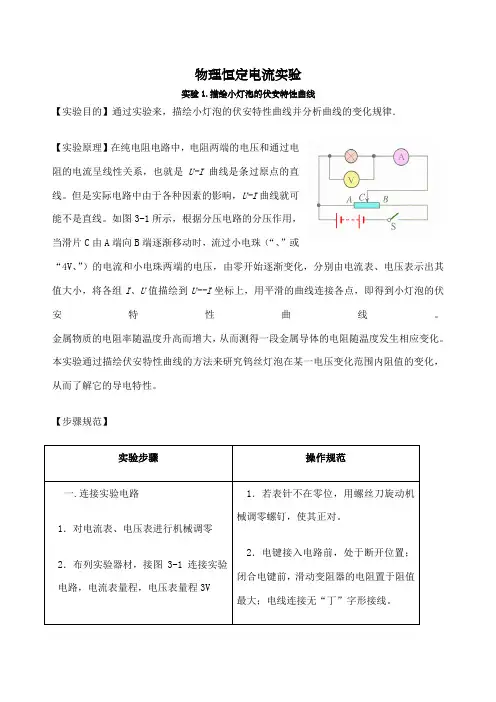

关于物理恒定电流实验总结归纳全
物理恒定电流实验实验1.描绘小灯泡的伏安特性曲线【实验目的】通过实验来，描绘小灯泡的伏安特性曲线并分析曲线的变化规律．【实验原理】在纯电阻电路中，电阻两端的电压和通过电阻的电流呈线性关系，也就是U-I曲线是条过原点的直线。
但是实际电路中由于各种因素的影响，U-I曲线就可能不是直线。
如图3-1所示，根据分压电路的分压作用，当滑片C由A端向B端逐渐移动时，流过小电珠（“、”或“4V、”）的电流和小电珠两端的电压，由零开始逐渐变化，分别由电流表、电压表示出其值大小，将各组I、U值描绘到U--I坐标上，用平滑的曲线连接各点，即得到小灯泡的伏安特性曲线。
金属物质的电阻率随温度升高而增大，从而测得一段金属导体的电阻随温度发生相应变化。
本实验通过描绘伏安特性曲线的方法来研究钨丝灯泡在某一电压变化范围内阻值的变化，从而了解它的导电特性。
【步骤规范】实验步骤操作规范一.连接实验电路1．对电流表、电压表进行机械调零2．布列实验器材，接图3-1连接实验电路，电流表量程，电压表量程3V 1．若表针不在零位，用螺丝刀旋动机械调零螺钉，使其正对。
2．电键接入电路前，处于断开位置；闭合电键前，滑动变阻器的电阻置于阻值最大；电线连接无“丁”字形接线。
【注意事项】1．本实验中，因被测小灯泡灯丝电阻较小，因此实验电路必须采用电流表外接法．2．因本实验要作I－U图线，要求测出一组包括零在内的电压、电流值，因此变阻器要采用分压接法．3．电键闭合后，调节变阻器滑片的位置，使灯泡的电压逐渐增大，可在伏特表读数每增加一个定值（如）时，读取一次电流值，并将数据（要求两位有效数字）记录在表中．调节滑片时应注意伏特表的示数不要超过小灯泡的额定电压．4．在坐标纸上建立一个直角坐标系，纵轴表示电流，横轴表示电压，两坐标轴选取的标度要合理，使得根据测量数据画出的图线尽量占满坐标纸；要用平滑曲线将各数据点连接起来。
【典型例题】例一某同学用如图1所示电路，测绘标有“，”的小灯泡的灯丝电阻R随电压U变化的图象．①除了导线和开关外，有以下一些器材可供选择：电流表：A1（量程100mA，内阻约2Ω）、A2（量程，内阻Ω）；电压表：V1（量程5V，内阻约5kΩ）、V2（量程15V，内阻约15kΩ）；滑动变阻器：R1（阻值范围0-100Ω）、R2（阻值范围0-2kΩ）；电源：E1（电动势为，内阻为Ω）、E2（电动势为4V，内阻约为Ω）．为了调节方便，测量准确，实验中应选用电流表______，电压表______，滑动变阻器______，电源______（填器材的符号）．②根据实验数据，计算并描绘出R-U的图象如图2所示．由图象可知，此灯泡在不工作时，灯丝电阻为______；当所加电压为时，灯丝电阻为______，灯泡实际消耗的电功率为______W．③根据R-U图象，可确定小灯泡耗电功率P与外加电压U的关系．符合该关系的示意图是下列图中的______．例2“220V100W ”的白炽灯泡A 和“220V60W ”的白炽灯泡B 的伏安特性曲线如图所示．若将两灯泡并联接在110V 的电源上时，两灯泡实际消耗的功率为多大例3．（04上海）小灯泡灯丝的电阻会随温度的升高而变大.某同学为研究这一现象，用实验得到如下数据（I 和U 分别表示小灯泡上的电流和电压）：（1）在左下框中画出实验电路图.可用的器材有：电压表、电流表、滑线变阻器（变化范围0—10Ω）、电源、小灯泡、电键、导线若干.（2）在右图中画出小灯泡的U —I 曲线.（3）如果实验中已知电池的电动势是，内阻是Ω.问：将本题中的灯泡接在该电池两端，小灯泡的实际功率是多少（简要写出求解过程；若需作图，可直接画在第（2）小题的方格图中）【实验目的】1．练习使用螺旋测微器；2．学会用伏安法测电阻；3．测定金属的电阻率 I （A ）U （V ）实验2:测定金属的电阻率【实验原理】1.根据电阻定律有，金属的电阻率因此，只要测出金属丝的长度l，横截面积S和导线的电阻R，就可以求出金属丝的电阻率ρ①根据部分电路的欧姆定律可知R=U/I只要测出金属丝两端的电压U和金属丝中的电流I，就可以测出金属丝的电阻．即用伏安法测出金属丝的电阻R②金属丝的长度l可以用米尺测量．③金属丝的横截面积S由金属丝的直径d算出，即S=πd2/4．由于金属丝的直径较小，因此需要用比较精密的测量长度的仪器——螺旋测微器来测量．这就是本实验的实验原理．若用实验中直接测出的物理量来表示电阻率，则金属丝的电阻率的表达式为2．在测定金属线的电阻时，为了防止金属线过热造成金属线的长度及电阻率的变化，因此，流过金属线的电流不宜太大．【步骤规范】实验步骤操作规范一．测量金属导线的直径1．观察螺旋测微器两小砧合拢时，可动刻度上的零刻度线和固定刻度上的零刻度线是否重合，观察螺旋测微器的最小分度值2．将金属导线放在螺旋测微器的小砧和测微螺杆之间，正确操作螺旋测微1．螺旋测微器的最小分度是，应估读到2．⑴螺旋测微器的正确握法是：用左手食指侧面和大拇指握住框架塑料防热片的左侧，用右手大拇指和食指旋动旋钮⑵调节旋钮时，应先用粗调旋钮，使小砧与金属导线接近，然后改用微调旋钮推进活动小砧，当听到棘轮打滑空转并发出“咯1．用毫米刻度尺测量固定在木条上视线要跟尺垂直；有估读（即读出）连入电路中的金属导线的长度2．以毫米刻度尺的不同起点再测两次3．算出金属导线长度平均值【螺旋测微器的读数】读数时，被测物体长度大于o．5 mm的部分在固定刻度上读出，不足o．5 mm的部分在可动刻度上读出，读可动刻度示数时，还要注意估读一位数字．螺旋测微器的读数可用下面公式表示：螺旋测微器的读数＝固定刻度上的读数+可动刻度上的格数×精确度 mm【典型例题】例1、在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测量金属丝的长度L=。
恒定电流总结
电流
一、知识网络
电阻定律：R=ρl/s
电阻定律
LOGO
部分电路：I=U/R 欧姆定律：闭合电路：I=E/(R+r)，或E=U内+U外=IR+Ir 欧姆定律 适用条件：用于金属和电解液导电 规 律
闭合电路欧姆定律 公式：W=qU=Iut 电功： 纯电阻电路：电功等于电热 非纯电阻电路：电功大于电热，电能还转化为其 电功 它形式的能 用电器总功率：P=UI，对纯电阻电路： P=UI=I2R=U2/R 电功率 ： 电源总功率：P总=EI 电源输出功率：P出=UI 电功率 电源损失功率：P损=I2r 电源的效率：对于纯电阻电路，效率为100%
二、重、难点知识归纳
LOGO
（五）滑动变阻器的使用
1、滑动变阻器的作用 （1）保护电表不受损坏； （2）改变电流电压值，多测量几次，求平均 值，减少误差。 2、两种供电电路（“滑动变阻器”接法） （1）限流式： a、最高电压（滑动变阻器的接入电阻为零）：E。 R E, E 。 b、最低电压（滑动变阻器全部接入电路） R R Rx E。 c、限流式的电压调节范围 U
一、知识网络
LOGO
焦耳定律：Q= I2Rt
焦耳定律
实 验
1、伏安法测电阻：R=U/I，注意电 阻的内、外接法对结果的影响 2、描绘小灯泡的伏安特性 3、测定金属的电阻率 ：ρ=R s / l 4、测定电源电动势和内阻 5、电表的改装：多用电表测黑箱内 电学元件
实验
二、重、难点知识归纳
•
LOGO
图14-2
二、重、难点知识归纳
பைடு நூலகம்
LOGO
（四)、电表的改装
1、电流表G（常称表头）的改装 （1）、表头有三个参量： ①内阻Rg：表头的内阻。 ②满偏电流Ig：电表指针偏转至最大角度时的电 流。 ③满偏电压Ug：电表指针偏转至最大角度时的电 压，与满偏电流Ig的关系Ug=IgRg 。 （2）原理：并联分流。 （3）需并联的电阻的大小：R并＝Rg /（n－1）。
第二章恒定电流知识点总结
第二章《恒定电流》知识点总结一、电流1、电流形成得条件:电荷得定向移动。
规定正电荷定向移动得方向为电流得方向。
2、电流强度I①定义式: 单位:安培(A)②微观表达式: 其中:n为自由电荷得体密度;q为自由电荷得电量;S为导体得横截面积;v为自由电荷定向移动得速度。
二、电源1、电源得作用:①电源相当于搬运工,把负电荷从电源正极搬到电源负极,使正极积累正电荷,负极积累负电荷;②电源使导体两端存在一定得电势差(电压);③电源使电路中有持续电流。
2、电动势E①物理意义:电动势就是描述电源把其她形式得能转化为电能本领得物理量。
②定义式:单位:伏特(V),其大小就是由电源本身决定得。
③电动势E与电势差U得区别:电动势,非静电力做功,其她形式得能转化为电能;电势差,电场力做功,电势能转化为其她形式得能。
做多少功,就转化了多少能量。
三、欧姆定律1、电阻R①物理意义:导体对电流得阻碍作用。
②定义式: 单位:欧姆(Ω),其大小就是由导体本身决定得。
③决定式:,其中ρ为电阻率,反映材料得导电性能得物理量。
金属导体得电阻率随着温度得升高而增大;合金得电阻率随着温度得变化而变化不明显;半导体得电阻率随着温度得升高而减小。
2、欧姆定律注意:这就是一个实验规律,I、U、R三者之间并无决定关系。
3、伏安特性曲线I-U图像:图像越靠近U轴,导体得电阻越大。
①线性元件:I-U图像就是过原点O得直线。
如R1,R2等,并且R1<R2。
②非线性元件:I-U图像不就是过原点O得直线。
如A、B等四、串并联电路得特点P=P1+P2+P31、串联电路①定义:用电器首尾相连得电路。
②串联电路得特点;;;2、并联电路P=P1+P2+P3①定义:用电器并排相连得电路。
②并联电路得特点;;;五、焦耳定律1、电功W与电功率P电功,单位:焦耳(J);电功率,单位:瓦特(W)2、电热Q电热,单位:焦耳(J);热功率,单位:瓦特(W)其中:以上四式适用于任何电路,r为用电器得内阻。
用恒定电流场模拟静电场实验报告
用恒定电流场模拟静电场实验报告示例文章篇一：《用恒定电流场模拟静电场实验报告》嘿，亲爱的小伙伴们！今天我要给你们讲讲我做的那个超级有趣的用恒定电流场模拟静电场的实验！实验前，老师就跟我们说这个实验可神奇啦，能让我们看到平时看不到的电场“模样”。
我心里那个好奇呀，就像有只小猫在挠痒痒，迫不及待地想开始。
我们先准备了一堆东西，什么导电纸、电极、电源、电压表等等。
看着这些家伙什儿，我心里直犯嘀咕：“它们真能帮我们模拟出静电场？”实验开始啦！我和小组的小伙伴们眼睛都瞪得大大的。
我们把导电纸铺平，就像给小电场准备了一张舒适的大床。
然后把电极小心翼翼地放上去，那模样，简直比照顾小宝宝还小心。
我看着小伙伴操作，着急地说：“轻点儿，轻点儿，别把电极弄歪啦！”小伙伴白了我一眼：“知道啦，你别在旁边瞎嚷嚷！”电源接通的那一刻，我感觉自己的心都跟着“砰砰”跳起来。
电压表的指针开始摆动，就像一个小精灵在跳舞。
我们赶紧记录下数据，那认真劲儿，仿佛我们是大科学家在做超级重要的研究。
测量的时候可费劲啦！一会儿这个数据不太对，一会儿那个位置又偏了。
我忍不住抱怨：“哎呀，这也太难搞了吧！”另一个小伙伴鼓励我说：“别灰心，咱们再仔细点儿！”经过好一番折腾，数据终于收集得差不多了。
我们看着那些密密麻麻的数字，脑袋都有点大了。
“这可怎么分析呀？”我愁眉苦脸地说。
不过，办法总比困难多！我们一起讨论，一起计算，慢慢地好像摸到了一些门道。
就好像在黑暗中走了好久，终于看到了一丝亮光。
你说这静电场看不见摸不着的，我们居然能用恒定电流场来模拟它，这难道不神奇吗？这就好比我们看不到风，但能通过飘动的树叶感受到风的存在一样。
最后得出的结论就是，通过这个实验，我们成功地用恒定电流场模拟出了静电场，让那些原本抽象的东西变得具体起来。
这让我深深感受到，科学的世界真是充满了奇妙和惊喜，只要我们敢于探索，就能发现更多的奥秘！怎么样，小伙伴们，你们是不是也觉得这个实验很有趣呢？示例文章篇二：《用恒定电流场模拟静电场实验报告》嘿！同学们，今天我要跟你们分享一个超级有趣的实验——用恒定电流场模拟静电场！在开始之前，我满怀着好奇和期待，心里一直在想：这到底能不能成功呢？老师把我们分成了几个小组，我和我的小伙伴们都摩拳擦掌，准备大干一场。

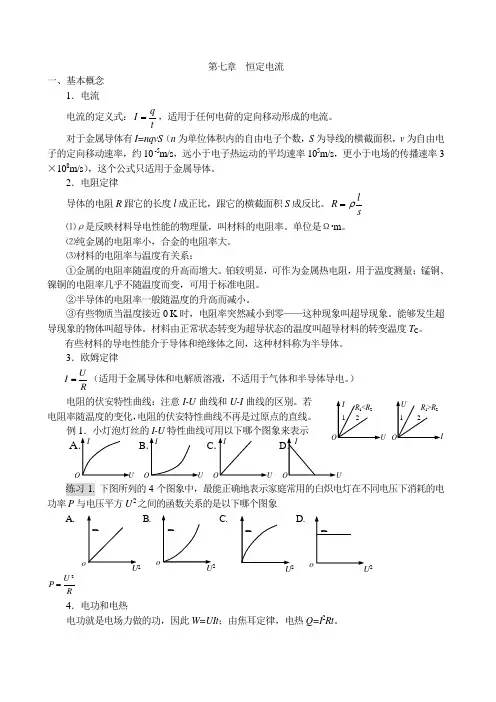

高中物理恒定电流总结
第七章 恒定电流一、基本概念1．电流 电流的定义式：tq I =，适用于任何电荷的定向移动形成的电流。
对于金属导体有I=nqvS （n 为单位体积内的自由电子个数，S 为导线的横截面积，v 为自由电子的定向移动速率，约10 -5m/s ，远小于电子热运动的平均速率105m/s ，更小于电场的传播速率3×108m/s ），这个公式只适用于金属导体。
2．电阻定律导体的电阻R 跟它的长度l 成正比，跟它的横截面积S 成反比。
sl R ρ= ⑴ρ是反映材料导电性能的物理量，叫材料的电阻率。
单位是Ω m 。
⑵纯金属的电阻率小，合金的电阻率大。
⑶材料的电阻率与温度有关系：①金属的电阻率随温度的升高而增大。
铂较明显，可作为金属热电阻，用于温度测量；锰铜、镍铜的电阻率几乎不随温度而变，可用于标准电阻。
②半导体的电阻率一般随温度的升高而减小。
③有些物质当温度接近0 K 时，电阻率突然减小到零——这种现象叫超导现象。
能够发生超导现象的物体叫超导体。
材料由正常状态转变为超导状态的温度叫超导材料的转变温度T C 。
有些材料的导电性能介于导体和绝缘体之间，这种材料称为半导体。
3．欧姆定律 RU I =（适用于金属导体和电解质溶液，不适用于气体和半导体导电。
） 电阻的伏安特性曲线：注意I-U 曲线和U-I电阻率随温度的变化，例1．小灯泡灯丝的I-U A B C练习1. 下图所列的4个图象中，最能正确地表示家庭常用的白炽电灯在不同电压下消耗的电功率P 与电压平方U 2之间的函数关系的是以下哪个图象A. B. C. D.R U P 2= 4．电功和电热电功就是电场力做的功，因此W=UIt ；由焦耳定律，电热Q=I 2Rt 。
2 o 2⑴对纯电阻而言，电功率等于热功率：W=Q=UIt =I 2R t =t R U 2，因此R U R I IU 22== ⑵对非纯电阻电路（如电动机和电解槽），由于电能除了转化为电热以外还同时转化为机械能或化学能等其它能，所以电功必然大于电热：W >Q ，这时电功只能用W=UIt 计算，电热只能用Q=I 2Rt 计算，两式不能通用。
恒定电流知识总结
恒定电流知识总结第一节电流和电源一、电流1、电流的形成：2、产生电流的两个条件条件：3、电流的方向：二、直流和恒定电流1、直流：2、恒定电流:三.电流（强度）1、电流的定义及公式：2、电流是标量，但有方向注意: 1.在金属导体形成电流的本质：2.在电解液形成的电流应该注意的问题？3.1A的物理意义：四、金属导体中电流的微观表达式的推导已知n为导体单位体积内的自由电荷的个数，S为导线的横截面积，v为自由电荷的定向移动速率，求通过导体的电流。
五、欧姆定律的公式及实用条件的分析六、福安特性曲线（画出图像分析）第二节电阻定律一、探究决定导体电阻的因素1.探究方法：2.探究结果：二、电阻定律公式：物理意义：实用条件：三、电阻率与电阻的区别：典型例题：P49第二题第三节串联电路和并联电路一、串联电路1.串联电路的基本特点：2.串联电路的性质：等效电阻：电压分配：功率分配：二、并联电路1.并联电路的基本特点：2.并联电路的性质：等效电阻：电流分配：功率分配：三、对串并联电路的理解1.多（少）并联一个电阻，总电阻：2.电路中任意一个电阻变大（小），总电阻：3.并联电路总电阻最接近最小那个电阻的情况：四、电表的改装1、G表或表头Ga.作用：b. 三个主要参数①内阻:②量程：③满偏电压：2、改装后电流表的三个参数①内阻:②量程：③满偏电压：电阻的作用：3、改装后电压表的三个参数①内阻:②量程：③满偏电压：电阻的作用：五、限流分压名称/电路图（）（）1.电流调节范围：2.电压调节范围：3.选择条件:六、电流表内外接：1.画出电路图：内接 1.存在误差的原因：2.测量结果分析：3.适用条件：外接 1.存在误差的原因：2.测量结果分析：3.适用条件：2.选择电流表内外接的常用方法：1.2.例：“描绘小灯泡的伏安特性曲线”选择限流还是分压，电流表内接还是外接，说明原因。
第四节电源电动势和内阻闭合电路欧姆定律一、电源1、电源作用：1.2.2、电源的电动势E定义：a.定义式：b.电动势物理意义：只由电源本身结构特性决定，与电路无关c.数值上等于：d.数值上等于电源未接入电路(即断路)时两极间电压，E=U断，单位：伏e.1V的物理意义：二、电路1.内电路（内电压）：2.外电路（外电压）：三.闭合电路欧姆定律三个表达式：每个表达式的物理意义及适用条件;第六节电功电功率焦耳定律一、电功电功率1.导体中的自由电荷在电场力作用下定向移动，电场力所做的功称为电功。
高二物理恒定电流实验报告
高二物理恒定电流实验报告实验六描绘小灯泡的伏安特性曲线[实验目的]掌握用伏安法研究非线性电阻伏安特性的方法[实验原理]1．据部分电路的欧姆定律知，在纯电阻电路中，电阻R两端的电压U与电流I成正比，即U=IR，其U—I图线是一条过原点的直线．由于小灯泡灯丝的电阻率随着温度的升高而增大，其电阻也随着温度的升高而增大，故小灯泡的伏安特性曲线应为曲线．2．实验中选用“3.8 V，0.3 A”的小灯泡，故电流表的量程选用0．6 A，电压表的量程选用15V．由于这种规格的小灯泡的电阻很小，当它与电流表串联时，电流表的分压影响很大，为了减小实验误差，应采用电流表“外接法”．本实验中，为了使小灯泡两端的电压从零开始连续变化，滑动变阻器应采用“分压接法”。
[实验器材]小灯泡(3.8 V，0.3 A)、电压表(0～3,0～15V)、电流表(0～0.6 0～3 A)、滑动变阻器(20Ω)、学生低压直流电源(或电池组)、电键、导线若干、坐标纸、铅笔。
[实验步骤]1.根据实验要求，设计实验的电路图如图所示．2.根据电路图连接实验电路．用导线将小灯泡、电流表、电压表、滑动变阻器、电源、电键连接成实验所需的电路．滑动变阻器采用分压接法，电流表采用外接法，电流表的量程用0.6 A，电压表的量程先用0～3 V，电压超过3V时，采用15 V的量程．3.测出小灯泡在不同电压下的电流值闭合电键S前，滑动变阻器的滑片P应位于最左端，这样闭合电键后，小灯泡两端的电压可以从零开始连续变化，同时这样做也起到了保护用电器的作用，防止灯泡两端的电压过大而烧坏小灯泡及电表．闭合电键S后，使滑动变阻器的滑片户由左向右移动，在0～3.8 V范围内读取大的误差．4．在坐标纸上画出伏安特性曲线在坐标纸上，以U为横轴，以I为纵轴，建立平面直角坐标系．根据实验测得的数据，描出各组数据所对应的点，将描出的各点用平滑的曲线连接起来，就得到了小灯泡的伏安特性曲线．坐标系中，横、纵轴的标度要适中，以使所描绘的图线占据整个坐标纸为宜。
恒定电流知识点总结(通用6篇)
恒定电流知识点总结第1篇预习通读xxx遍教材，去了解和接受新的物理概念，找到它的特点，提前知道公式和定理等。
把不明白的地方作记号，等后面深入学习时解决或者问老师。
新旧知识是xxx个继承关系，并不是割裂独立的。
预习新知识的时候，要联系前面学过的知识，发现哪里不会不明白不清楚，要赶紧补回来，因为老师默认你已经会啦!扫除这些“绊脚石”，才能立即理解课堂上老师讲的新课。
预习也要注意时间和效率，xxx般优先预习自己不擅长的科目，拒绝苦思冥想(其实是在发呆?)，完全可以把问题留到上课听讲的时候解决!尝试自己画出知识点脉络图，能够全面了解整本书的知识点和考点。
听课课堂是学习的主要场所，听课是学习的主要过程，听课的效率如何，决定着学习的主要状况。
提高听课效率要注意：课前预习要有针对性。
钻研课本要咬文嚼字，注意辨析。
概念理解要准确，对概念的确切含义要通过实际例子情景化(例静摩擦力中“xxx起运动”“有运动趋势”，运动学中“二秒”、“第二秒”、“二秒末”，“速率相等”“速度相同”，自由落体中的“真空”“静止开始”等)。
所谓辨析，就是要把容易混淆的概念放到xxx起，认真对比其差异。
如重力和质量，重力与压力，速度与加速度，变化大小和变化快慢，匀变速与匀速等等。
听课过程要全神贯注，特别要注意老师讲课的开头和结尾，老师讲课开头，xxx般慨括前xxx节课的要点和指出本节课要讲的内容，是把旧知识和新知识联系起来的.环节，结尾常常是对本节课所讲知识的归纳总结，具有高度的慨括性，是在理解基础上掌握本节知识方法的纲要。
复习①做好及时的复习。
上完课的当天，必须做好当天的复习。
复习的有效方法不只是xxx 遍遍的看书和笔记，最好是采取回忆式的复习：先把书、笔记合起来回忆上课使老师讲的内容，例如分析问题的思路、方法等(也可以边回忆边在草稿上写xxx写),尽量想得完整些，然后大开笔记本和书对照xxx下，还有哪些没己清楚的，把它补起来，这样就使得当天上课的内容巩固下来了，同时也就检查了当天课堂听课的效果如何，也为改进听课方法及提高听课效率提出必要的改进措施。
恒定电流实验总结
恒定电流实验总结 Updated by Jack on December 25,2020 at 10:00 am实验测定金属的电阻率一、螺旋测微器1.构造如图所示是常用的螺旋测微器，它的测砧A和固定刻度G固定在框架F上，旋钮K、微调旋钮K′和可动刻度H，测微螺杆P连在一起，通过精密螺纹套在G上.2.原理精密螺纹的螺距是，即K每旋转一周，P前进或后退，可动刻度分成50等份，每一等份表示，即可动刻度每转过一等份，P前进或后退.因此，从可动刻度旋转了多少个等份就知道长度变化了多少个.用它测量长度，可以精确到 mm，还可以估读到(即毫米的千分位)，因此螺旋测微器又称为千分尺.3.读数方法先从固定刻度G上读出半毫米整数倍的部分，不足半毫米的部分由可动刻度读出，即看可动刻度上的第几条刻度线与固定刻度线上的横线重合，从而读出可动刻度示数(注意估读).即有：测量长度=固定刻度示数+可动刻度示数×精确度.(注意单位为mm)如图所示，不足半毫米而从可动刻度上读的示数为格，最后的读数为：4.注意事项(1)测量前须校对零点：先使小砧A与测微螺杆P并拢，观察可动刻度的零刻度线与固定刻度的轴向线是否重合，以及可动刻度的边缘与固定刻度的零刻度线是否重合，否则应加以修正.(2)读数时，除注意观察毫米整数刻度线外，还要特别注意半毫米刻度线是否露出.螺旋测微器要估读，以毫米为单位时要保留到小数点后第三位.(3)测量时，当螺杆P快要接触被测物体时，要停止使用粗调旋钮K，改用微调旋钮K′，当听到“咔、咔”响声时，停止转动微调旋钮K′，并拧紧固定旋钮.这样做既可保护仪器，又能保证测量结果的准确性.二、游标卡尺1．构造：如图实－1－4所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的 总长度比主尺上的同样多的小等分刻少1 mm.常见的 游标卡尺的游标刻度格数 (分度) 刻度总长度 差值精确度(可准确到) 10 9mm 20 19mm 50 49mm 4．读数：若用x 表示由主尺上读出的整毫米数，K 表示从 游标尺上读出与主尺上某一刻线对齐的游标的格数， 则记录结果表达为(x ＋K ×精确度) mm . 三、测定金属的电阻率 1.实验目的(1)练习使用螺旋测微器(2)学会用伏安法测量电阻的阻值 (3)测定金属的电阻率 2．实验原理欧姆定律和电阻定律．由R ＝ρLS得要测ρ，需要测R 、L 、S.用毫米刻度尺测出金属丝的长度L ；用螺旋测微器测出金属丝的直径d ，得到横截面积S ＝πd 24；用伏安法测出金属丝的电阻R ，由R ＝ρL S ，得ρ＝RS L ＝πd 2R4L.3.实验器材米尺(最小分度值1mm)、螺旋测微器、直流电压表和直流电流表、滑动变阻器、电池、开关及连接导线、金属电阻丝. 4.实验步骤(1)用螺旋测微器在被测金属导线上三个不同位置各测一次直径，求出其平均值d ，计算出导线的横截面积S .(2)用毫米刻度尺测量接入电路中的被测量金属导线的有效长度，反复测量3次，求出其平均值l.(4)电路经检查无误后，闭合开关S ，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，记入记录表格内，断开开关S ，求出电阻R 的平均值.(5)将测得的R 、l 、d 的值代入电阻率计算公式ρ＝RS L ＝πd 2R4L.中，计算出金属导线的电阻率5.注意事项(1)本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法.(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端.(3)金属导线的长度，应该是在连入电路之后再测量，测量的是接入电路部分的长度，并且要在拉直之后再测量.(4)接通电源的时间不能过长，通过电阻丝的电流不能过大，否则金属丝将因发热而温度升高，这样会导致电阻率变大，造成较大误差.(5)要恰当选择电流表、电压表的量程，调节滑动变阻器的阻值时，应注意同时观察两表的读数，尽量使两表的指针偏转较大，以减小读数误差1.在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R x，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为________ mm.(2)为此取来两节新的干电池、开关和若干导线及下列器材：A．电压表0～3 V，内阻10 kΩB．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻ΩD．电流表0～3 A，内阻ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________________________________________________________________________． (填序号)②实验中实物接线如图7－4－9所示，请指出该同学实物接线中的两处明显错误．1________________________________________________________________________2________________________________________________________________________2．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段长为L的电线，并测得其直径为D，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他从图7－4－10器材中挑选了一些元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻A．电源E：电动势为 V，内阻不计B．电压表V1：量程为0～ V，内阻约为2 kΩC．电压表V2：量程为0～ V，内阻约为6 kΩD．电流表A1：量程为0～0.6 A，内阻约为1 ΩE．电流表A2：量程为0～3.0 A，内阻约为ΩF．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0AH．开关S一个，导线若干(1)实验时电压表选________；电流表选________；滑动变阻器选________(填元件符号)．(2)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(3)在实物图中用笔画线替代导线连接元件．(4)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝________.3．将右图所示的螺旋测微器的读数写出来．甲．______mm乙．______cm3．(2008·全国卷Ⅱ)某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图实所示，该铜丝的直径为________mm.解析：螺旋测微器固定刻度部分读数为4.5 mm，可动刻度部分读数为0.093 mm，所以所测铜丝直径为4.593 mm.4．(1)用游标为50分度的游标卡尺测量某工件的长度时，示数如下图所示，则测量结果应该读作________mm.(2)用螺旋测微器测圆柱体的直径时，示数如下体所示，此示数为________mm.5．在“测定金属的电阻率”的实验中，待测金属丝的电阻R x约为5 Ω，实验室备有下列实验器材：A．电压表○V1 (量程0～3 V，内阻约为15 kΩ)B．电压表○V2 (量程0～15 V，内阻约为75 kΩ)C．电流表○A1 (量程0～3 A，内阻约为Ω)D．电流表○A2 (量程0～0.6 A，内阻约为1 Ω)E．变阻器R1(0～100 Ω，0.6 A)F．变阻器R2(0～2000 Ω，0.1 A)G．电池组E(电动势为3 V，内阻约为Ω)H．开关S，导线若干(1)为减小实验误差，应选用的实验器材有____________________(填代号)．(2)为减小实验误差，应选用图中________[填(a)或(b)]为该实验的电路原理图，并按所选择的电路原理图把实物图用线连接起来．(3)若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为________mm，电阻值为________Ω.实验描绘小灯泡的伏安特性曲线1．在用电压表和电流表研究小灯泡在不同电压下的功率的实验中，实验室备有下列器材供选择：A．待测小灯泡“ V、W”B．电流表(量程3 A，内阻约为1 Ω)C．电流表(量程0.6 A，内阻约为5 Ω)D．电压表(量程 V，内阻约为10 kΩ)E．电压表(量程 V，内阻约为50 kΩ)F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)H．电源(电动势为 V，内阻不计)I．电键及导线等(1)为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动变阻器应选用________．(只需填器材前面的字母即可)(2)请在虚线框内画出实验电路图．(3)某同学在一次测量时，电流表、电压表的示数如图7－5－5所示．则电压值为________ V，电流值为________ A，小灯泡的实际功率为________ W.解析：待测小灯泡“ V、W”，额定电流0.5 A，额定电压为3 V，因此电流表选C，电压表选D，滑动变阻器采用分压式接法较准确，滑动变阻器选G，小灯泡电阻很小，电流表外接．答案：(1)C D G (2)如解析图所示(3)2．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“ V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ电流表A1，量程0～100 mA，内阻4 Ω电流表A2，量程0～500 mA，内阻Ω滑动变阻器R1，最大阻值10 Ω，额定电流 A滑动变阻器R2，最大阻值5 Ω，额定电流0.5 A直流电源E，电动势约为6 V，内阻约为Ω(1)在上述器材中，滑动变阻器应选 ;电流表应选 .(2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。
恒定电流实验总结(全套文本)
恒定电流实验分析：一、分压电路与限流电路的选择①滑动变阻器调节电路的两种方式如下表：注：忽略电源的内阻，Ro 为滑动变阻器的最大值.②连接方式的选择原则：通常滑动变阻器以限流接法为主，但在下列三种情况下，必须选择分压连接方式a. 题目所提供的实验仪器、电表量程或电阻的最大允许电流不够.b. 变阻器电阻远小于被测电阻或电路中串联的其他电阻阻值.c. 要求回路中某部分电路的电压从零开始连续变化.电流表内外接的确定：当A x X VR R R R >时，电流表外接；当A x R R R R <21时，电流表内接。
练习：（05北京春季）在测量电阻的实验中，提供的器材有：3V 稳压电源E 、滑线变阻器R 、电压表V 、电流表A 、待测电阻R 0，以及开关s 、导线等。
要求：①电流表内接；②调节滑线变阻器可使电压表的示数在0V~3V 间变化。
在实验中，有的同学连成图3、图4所示的电路，其中a, b, c, …，K 是表示接线柱的字母。
请将图3、图4中接线错误（用导线两端接线柱的字母表示）、引起的后果、改正的方法（改接、撤消或增添），分别填在图下面相应的表格中。
图3对应的表格图4对应的表格①先画电路图，后画实物图。
在画电路实物图之羊，应先画出电路图，并在电路图上标明电源的正、负极，电流表和电压表的正、负接线柱等。
（按实物力的布局设计线路图，再根据线路图连结实物图）②先串后并，注意正负，画电路实物图时，应选择一条包含电路元件最多的通路，例如：从电源的正极出发，沿着电流的方向依次把电键、用电器、电流表（先接正柱，后接负柱）、变阻器等连接起来，一直连到电源负极，然后再把其余的电路元件和电压表并联在电路的某两点之间。
③注意量程，接线到柱。
连接多量程电流表、电压表时，应注意选择适当的接线柱（即选取合适的量程），所有导线的连接点都应画在用电器的接线柱上或电源的正、负极上，不应在无接线柱的地方把几条导线相接④避免交叉，检查无误。
高中物理 恒定电流电学实验小结素材 新人教版选修3
电学实验小结一. 知识要点：1.〔2〕伏安法测电阻中内接法与外接法的选择① 在通常情况下〔满足安全条件〕，由于限流电路能耗较小，结构连接简单，因此，优先考虑以限流电流为主。
② 有几种情况应选用分压接法a. 要使某部分电路的电压或电流从零开始连续调节，只有分压电路才能满足。
b. 如果实验所提供的电压表，电流表量程或电阻元件允许最大电流较小，采用限流法时，无论怎样调节，电路中实际电流〔压〕都会超过电表量程或电阻元件允许的最大电流〔压〕，为了保证电表和电阻元件免受损坏，必须采用分压法连接电路。
c. 伏安法测电阻实验中，假设所用的变阻器阻值小于待测电阻阻值，采用限流接法时，即使变阻器触头从一端滑到另一端，待测电阻上的电流〔压〕变化也很小，这不利于多次测量求平均值或图象法处理数据。
为了在变阻器阻值远小于待测电阻阻值时也能大范围地调节待测电阻上的电流〔压〕，应选择变阻器的分压接法。
3. 描绘小电珠的伏安特性曲线 4. 测定金属的电阻率 5. 电压表和电流表〔1〕电流表〔表头〕改装成电压表 原理：利用串联电路的分压作用 分压电阻的计算：设电流表满编电流为g I ，内阻为g R ，满偏电压为g U ，利用串联电阻的分压作用，可将电流表串一电阻串R ，使电流表改装成电压表。
假设电压表的量程为U ：那么串R U U R U I ggg g -==分压电阻：g gg gg R U UR U U U R )1(-=⋅-=串 〔2〕电流表扩大量程原理：利用并联电阻的分流作用分流电阻的计算，将电流的量程扩大到I ，要并联的电阻为并R ∵ 并R I I R I g g g ⋅-=)( ∴ gg g I I R I R -=并〔3〕把电流表改装成电压表的实验① 要找到电流表的三个参数，g I ，g R 和g U ② 用半偏法测电流表的内阻③ 把改装的电压表跟标准电压表进行核对GR 2S 2S 1R 16. 测定电源的电动势和内阻 〔1〕实验原理由闭合电路欧姆定律 Ir U E += 代入测量数据⎩⎨⎧+=+=rI U E rI U E 2211得⎪⎪⎩⎪⎪⎨⎧--=--=2112122112I I U U r I I U I U I E 〔2〕实验电路VAVA甲 乙甲电路：因的分流作用，所测的电流小于电源的总电流，而引起实验误差，要减小误差，应满足内阻r R V >>。
恒定电流实验总结
实验测定金属的电阻率一、螺旋测微器1.构造如图所示是常用的螺旋测微器，它的测砧A和固定刻度G固定在框架F上，旋钮K、微调旋钮K′和可动刻度H，测微螺杆P连在一起，通过精密螺纹套在G上.2.原理精密螺纹的螺距是0.5mm，即K每旋转一周，P 前进或后退0.5mm，可动刻度分成50等份，每一等份表示0.01mm，即可动刻度每转过一等份，P前进或后退0.01mm.因此，从可动刻度旋转了多少个等份就知道长度变化了多少个0.01mm.用它测量长度，可以精确到 mm，还可以估读到0.001mm(即毫米的千分位)，因此螺旋测微器又称为千分尺.3.读数方法先从固定刻度G上读出半毫米整数倍的部分，不足半毫米的部分由可动刻度读出，即看可动刻度上的第几条刻度线与固定刻度线上的横线重合，从而读出可动刻度示数(注意估读).即有：测量长度=固定刻度示数+可动刻度示数×精确度.(注意单位为mm)如图所示，不足半毫米而从可动刻度上读的示数为15.5格，最后的读数为：4.注意事项(1)测量前须校对零点：先使小砧A与测微螺杆P并拢，观察可动刻度的零刻度线与固定刻度的轴向线是否重合，以及可动刻度的边缘与固定刻度的零刻度线是否重合，否则应加以修正.(2)读数时，除注意观察毫米整数刻度线外，还要特别注意半毫米刻度线是否露出.螺旋测微器要估读，以毫米为单位时要保留到小数点后第三位.(3)测量时，当螺杆P快要接触被测物体时，要停止使用粗调旋钮K，改用微调旋钮K′，当听到“咔、咔”响声时，停止转动微调旋钮K′，并拧紧固定旋钮.这样做既可保护仪器，又能保证测量结果的准确性.二、游标卡尺1．构造：如图实－1－4所示，主尺、游标尺(主尺和游标尺上各有一个内外测量爪)，游标尺上还有一个深度尺，尺身上还有一个紧固螺钉．2．用途：测量厚度、长度、深度、内径、外径．3．原理：利用主尺的最小分度与游标尺的最小分度的差值制成．不管游标尺上有多少个小等分刻度，它的刻度部分的总长度比主尺上的同样多的小等分刻少1 mm.常见的游标卡尺的游标尺上小等分刻度有10个的、20个4．读数：若用x 表示由主尺上读出的整毫米数，K 表示从 游标尺上读出与主尺上某一刻线对齐的游标的格数， 则记录结果表达为(x ＋K ×精确度) mm. 三、测定金属的电阻率 1.实验目的(1)练习使用螺旋测微器(2)学会用伏安法测量电阻的阻值 (3)测定金属的电阻率 2．实验原理欧姆定律和电阻定律．由R ＝ρLS得要测ρ，需要测R 、L 、S.用毫米刻度尺测出金属丝的长度L ；用螺旋测微器测出金属丝的直径d ，得到横截面积S ＝πd 24；用伏安法测出金属丝的电阻R ，由R ＝ρL S ，得ρ＝RS L ＝πd 2R 4L .3.实验器材米尺(最小分度值1mm)、螺旋测微器、直流电压表和直流电流表、滑动变阻器、电池、开关及连接导线、金属电阻丝. 4.实验步骤(1)用螺旋测微器在被测金属导线上三个不同位置各测一次直径，求出其平均值d ，计算出导线的横截面积S .(2)用毫米刻度尺测量接入电路中的被测量金属导线的有效长度，反复测量3次，求出其平均值l.(4)电路经检查无误后，闭合开关S ，改变滑动变阻器滑动片的位置，读出几组相应的电流表、电压表的示数I 和U 的值，记入记录表格内，断开开关S ，求出电阻R 的平均值.(5)将测得的R 、l 、d 的值代入电阻率计算公式ρ＝RS L ＝πd 2R4L.中，计算出金属导线的电阻率5.注意事项(1)本实验中被测金属导线的电阻值较小，因此实验电路必须采用电流表外接法.(2)实验连线时，应先从电源的正极出发，依次将电源、开关、电流表、待测金属导线、滑动变阻器连成主干线路(闭合电路)，然后再把电压表并联在待测金属导线的两端.(3)金属导线的长度，应该是在连入电路之后再测量，测量的是接入电路部分的长度，并且要在拉直之后再测量.(4)接通电源的时间不能过长，通过电阻丝的电流不能过大，否则金属丝将因发热而温度升高，这样会导致电阻率变大，造成较大误差.(5)要恰当选择电流表、电压表的量程，调节滑动变阻器的阻值时，应注意同时观察两表的读数，尽量使两表的指针偏转较大，以减小读数误差1.在“测定金属的电阻率”的实验中，用螺旋测微器测量金属丝直径时的刻度位置如图所示，用米尺测出金属丝的长度L，金属丝的电阻大约为5 Ω，先用伏安法测出金属丝的电阻R x，然后根据电阻定律计算出该金属材料的电阻率．(1)从图中读出金属丝的直径为________ mm.(2)为此取来两节新的干电池、开关和若干导线及下列器材：A．电压表0～3 V，内阻10 kΩB．电压表0～15 V，内阻50 kΩC．电流表0～0.6 A，内阻0.05 ΩD．电流表0～3 A，内阻0.01 ΩE．滑动变阻器，0～10 ΩF．滑动变阻器，0～100 Ω①要求较准确地测出其阻值，电压表应选________，电流表应选________，滑动变阻器应选________________________________________________________________________．(填序号)②实验中实物接线如图7－4－9所示，请指出该同学实物接线中的两处明显错误．1________________________________________________________________________2________________________________________________________________________2．一位电工师傅为测量某电线厂生产的铜芯电线的电阻率，他截取了一段长为L的电线，并测得其直径为D，用多用电表测其电阻发现阻值小于1 Ω.为提高测量的精度，他从图7－4－10器材中挑选了一些元件，设计了一个电路，重新测量这段导线(下图中用R x表示)的电阻A．电源E：电动势为3.0 V，内阻不计B．电压表V1：量程为0～3.0 V，内阻约为2 kΩC．电压表V2：量程为0～15.0 V，内阻约为6 kΩD．电流表A1：量程为0～0.6 A，内阻约为1 ΩE．电流表A2：量程为0～3.0 A，内阻约为0.1 ΩF．滑动变阻器R1：最大阻值5 Ω，额定电流2.0 AG．滑动变阻器R2：最大阻值1 kΩ，额定电流1.0 AH．开关S一个，导线若干(1)实验时电压表选________；电流表选________；滑动变阻器选________(填元件符号)．(2)请设计合理的测量电路，把电路图画在作图框中，在图中表明元件符号．(3)在实物图中用笔画线替代导线连接元件．(4)某次测量时，电压表示数为U，电流表示数为I，则该铜芯电线材料的电阻率的表达式为ρ＝________.3．将右图所示的螺旋测微器的读数写出来．甲．______mm乙．______cm3．(2008·全国卷Ⅱ)某同学用螺旋测微器测量一铜丝的直径，测微器的示数如图实所示，该铜丝的直径为________mm.解析：螺旋测微器固定刻度部分读数为4.5 mm，可动刻度部分读数为0.093 mm，所以所测铜丝直径为4.593 mm.4．(1)用游标为50分度的游标卡尺测量某工件的长度时，示数如下图所示，则测量结果应该读作________mm.(2)用螺旋测微器测圆柱体的直径时，示数如下体所示，此示数为________mm.5．在“测定金属的电阻率”的实验中，待测金属丝的电阻R x约为5 Ω，实验室备有下列实验器材：A．电压表○V1 (量程0～3 V，内阻约为15 kΩ)B．电压表○V2 (量程0～15 V，内阻约为75 kΩ)C．电流表○A1 (量程0～3 A，内阻约为0.2 Ω)D．电流表○A2 (量程0～0.6 A，内阻约为1 Ω)E．变阻器R1(0～100 Ω，0.6 A)F．变阻器R2(0～2000 Ω，0.1A)G．电池组E(电动势为3 V，内阻约为0.3 Ω)H．开关S，导线若干(1)为减小实验误差，应选用的实验器材有____________________(填代号)．(2)为减小实验误差，应选用图中________[填(a)或(b)]为该实验的电路原理图，并按所选择的电路原理图把实物图用线连接起来．(3)若用毫米刻度尺测得金属丝长度为60.00 cm，用螺旋测微器测得金属丝的直径及两电表的示数如图所示，则金属丝的直径为________mm，电阻值为________Ω.实验描绘小灯泡的伏安特性曲线1．在用电压表和电流表研究小灯泡在不同电压下的功率的实验中，实验室备有下列器材供选择：A．待测小灯泡“3.0 V、1.5 W”B．电流表(量程3 A，内阻约为1 Ω)C．电流表(量程0.6 A，内阻约为5 Ω)D．电压表(量程3.0 V，内阻约为10 kΩ)E．电压表(量程15.0 V，内阻约为50 kΩ)F．滑动变阻器(最大阻值为100 Ω，额定电流50 mA)G．滑动变阻器(最大阻值为10 Ω，额定电流1.0 A)H．电源(电动势为4.0 V，内阻不计)I．电键及导线等(1)为了使实验完成的更好，电流表应选用________；电压表应选用________；滑动变阻器应选用________．(只需填器材前面的字母即可)(2)请在虚线框内画出实验电路图．(3)某同学在一次测量时，电流表、电压表的示数如图7－5－5所示．则电压值为________ V，电流值为________ A，小灯泡的实际功率为________ W.解析：待测小灯泡“3.0 V、1.5 W”，额定电流0.5 A，额定电压为3 V，因此电流表选 C，电压表选D，滑动变阻器采用分压式接法较准确，滑动变阻器选G，小灯泡电阻很小，电流表外接．答案：(1)C D G (2)如解析图所示(3)1.80 0.33 0.592．在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的实验仪器如下：小灯泡L，“3.8 V、0.3 A”电压表V，量程0～5 V，内阻5 kΩ电流表A 1，量程0～100 mA ，内阻4 Ω 电流表A 2，量程0～500 mA ，内阻0.4 Ω 滑动变阻器R 1，最大阻值10 Ω，额定电流1.0 A 滑动变阻器R 2，最大阻值5 Ω，额定电流0.5 A 直流电源E ，电动势约为6 V ，内阻约为0.5 Ω (1)在上述器材中，滑动变阻器应选 ;电流表应选 .(2)在虚线框内画出实验的电路图，并在图中注明各元件的符号。
