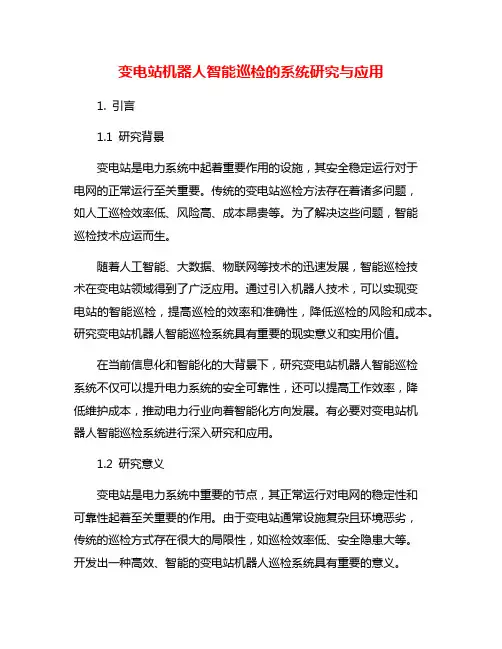

变电站机器人智能巡检的系统研究与应用
变电站机器人智能巡检的系统研究与应用1. 引言1.1 研究背景变电站是电力系统中起着重要作用的设施，其安全稳定运行对于电网的正常运行至关重要。
传统的变电站巡检方法存在着诸多问题，如人工巡检效率低、风险高、成本昂贵等。
为了解决这些问题，智能巡检技术应运而生。
随着人工智能、大数据、物联网等技术的迅速发展，智能巡检技术在变电站领域得到了广泛应用。
通过引入机器人技术，可以实现变电站的智能巡检，提高巡检的效率和准确性，降低巡检的风险和成本。
研究变电站机器人智能巡检系统具有重要的现实意义和实用价值。
在当前信息化和智能化的大背景下，研究变电站机器人智能巡检系统不仅可以提升电力系统的安全可靠性，还可以提高工作效率，降低维护成本，推动电力行业向着智能化方向发展。
有必要对变电站机器人智能巡检系统进行深入研究和应用。
1.2 研究意义变电站是电力系统中重要的节点，其正常运行对电网的稳定性和可靠性起着至关重要的作用。
由于变电站通常设施复杂且环境恶劣，传统的巡检方式存在很大的局限性，如巡检效率低、安全隐患大等。
开发出一种高效、智能的变电站机器人巡检系统具有重要的意义。
智能巡检技术的引入可以提高巡检效率，减少人力和时间成本。
机器人可以根据预先设定的路线自主巡检，可以完成大量重复性的工作，大大缩短了巡检时间。
智能巡检系统还可以提高安全性，避免因人为巡检造成的安全事故。
机器人能够在高危环境下进行巡检，减少人员伤害的风险。
智能巡检系统还可以实现数据的自动化采集和分析，为变电站运维提供更准确的信息，帮助运维人员及时发现问题并解决。
研究与开发变电站机器人智能巡检系统不仅可以提高变电站运维效率和安全性，还能推动电力系统的智能化升级，具有重要的实用价值和广阔的应用前景。
1.3 研究目的研究目的旨在通过对变电站机器人智能巡检系统的系统研究与应用，提高电力设备检测的效率和准确性，降低人为因素引起的事故风险，保障电力系统的安全稳定运行。
具体目的包括：1. 分析智能巡检技术的发展现状，了解目前智能巡检技术在电气领域的应用情况及存在的问题，为进一步完善变电站机器人智能巡检系统提供参考和借鉴。
变电站智能机器人巡检系统
变电站智能机器人巡检系统该系统以智能巡检机器人为核心，整合机器人技术、电力设备非接触检测技术、多传感器融合技术、模式识别技术、导航定位技术以及物联网技术等，能够实现变电站全天候、全方位、全自主智能巡检和监控，有效降低劳动强度，降低变电站运维成本，提高正常巡检作业和管理的自动化和智能化水平，为智能变电站和无人值守变电站提供创新型的技术检测手段和全方位的安全保障，更快地推进变电站无人值守的进程。
系统架构基于智能机器人在线红外热像仪的变电站巡检系统为网络分布式架构，整体分为三层，分别为基站层、通讯层和终端层。
基站层由机器人后台、硬盘录像机、硬件防火墙及智能控制与分析软件系统组成；通讯层由网络交换机、无线网桥等设备组成，负责建立基站层与智能终端层的网络通道；终端层包括智能巡检机器人、充电室和固定监测点等。
系统支持集控模式，可通过集控中心对多个变电站的智能机器人巡检系统实现远程监控。
基于智能机器人在线红外热像仪的变电站巡检系统工作示意图（1）“智能卫士”智能巡检机器人该机器人作为系统的核心，集成红外热成像仪、可见光摄像机、高灵敏度拾音器等多种传感器，能够在全天候条件下，通过精确的自主导航和设备定位，以全自主或遥控方式，完成预先设定的任务，对变电站进行全方位巡检。
（2）导航轨道和任务定位智能巡检机器人采用磁导航方式，该导航方式具有抗干扰能力强、可靠性高、不受雨雪天气影响等优点，是目前室外移动机器人最可靠和成熟的导航方式。
定位点为机器人在全局路径规划中提供定位和任务信息，包括位置坐标、设备间隔、任务内容等。
（3）自动充电室作为机器人能源补给场所，机器人充电室内设有自动充电装置，并配有机器人能够自动开启和关闭的门禁系统。
（4）辅助固定监控系统针对机器人的个别检测盲点，辅助视频和红外热像仪监控点作为智能巡检机器人的有效补充，能够实现与机器人的联动，以实现真正意义上的全方位巡检覆盖。
（5）本地工作站和专家系统作为系统就地指挥、控制和监视中心，巡检机器人后天监控系统能够对设备的可见光、红外视频和机器人运行状态进行实时监视，并通过任务管理和遥控等手段对机器人实施有效的管理和控制，提供巡检报表打印、实时数据存储、历史数据查询以及巡检数据的分析诊断功能，同时提供与站内监控系统和远方监控中心接口。
关于变电站巡检机器人建设介绍
关于变电站巡检机器人建设介绍
变电站巡检机器人建设
一、简介
自动化技术的发展，机器人在工业领域的应用日益广泛，也有助于提高变电站的运行效率和安全性。
变电站巡检机器人是一种特殊的机器人，旨在实现变电站的自动巡检。
它能够自主运行，根据变电站的设计规格，通过多种感知传感器，快速、准确的检查变电站的变压器、母线等重要设备的运行状态，并及时发现隐患，使变电站的安全性得到极大提升。
二、变电站巡检机器人的结构
1.电源系统：变电站巡检机器人需要使用电池作为电源，以保证连续的工作时间。
此外，还可以使用太阳能等可再生能源，节约能源资源的使用。
2.传动系统：传动系统一般采用轮子式结构，具有柔性的移动结构，可以非常精准的控制行进方向，满足不同环境的行走要求。
3.摄像头系统：摄像头有助于检查变电站的设备结构和管路布置的完整性，同时还可以将检测的照片及时发送给其他相关的监控系统上，以支持及时的维护管理。
4.电气接口系统：变电站巡检机器人带有一个电气接口系统，可以在检测期间，直接测量变电站的电气变量，例如电压、电流、功率等，以便发现变电站可能存在的故障。
5.其他设备：此外。
变电站室内巡检机器人系统研究与应用
变电站室内巡检机器人系统研究与应用变电站作为供电系统中的重要设施，其安全稳定运行对于社会的正常发展和人民生活的正常进行具有非常重要的意义。
而变电站内部的设备和设施的巡检工作则是保障变电站安全运行的重要环节。
传统的巡检方式需要大量的人力物力，并且存在一定的安全隐患。
研究和应用变电站室内巡检机器人系统具有重要的现实意义和发展前景。
一、变电站室内巡检机器人系统的研究现状目前，国内外已经有很多关于变电站室内巡检机器人系统的研究成果和应用案例。
这些研究成果主要集中在机器人系统的设计与制造、导航与定位技术、视觉识别与测量技术、通信与控制技术等方面。
1、机器人系统的设计与制造变电站室内巡检机器人系统需要能够适应复杂环境、具备一定的携带能力、具备一定的操作灵活性等特点。
其设计与制造需要结合实际需求，充分考虑机器人的结构设计、材料选用、能源供给等方面的问题。
2、导航与定位技术变电站的室内环境复杂多变，机器人需要能够准确地进行导航和定位才能够完成巡检任务。
当前，基于激光、超声波、红外线等技术的导航与定位技术已经逐渐成熟，并被广泛应用于室内机器人系统中。
3、视觉识别与测量技术变电站内部的设备和设施繁多复杂，机器人需要能够通过视觉识别和测量技术对这些设备和设施进行准确的检测和测量。
当前，基于摄像头、激光雷达、红外线等技术的视觉识别与测量技术已经取得了很大的进展。
4、通信与控制技术变电站室内巡检机器人系统需要能够完成与外部系统的数据通信和控制命令的接收，并能够根据实际情况做出相应的决策和行动。
当前，基于无线通信、云端计算等技术的通信与控制技术已经能够满足机器人系统的实际需求。
二、变电站室内巡检机器人系统的应用价值变电站室内巡检机器人系统的应用具有重要的价值和意义。
机器人系统能够减少人力物力的投入，提高巡检的效率和准确性。
机器人系统能够降低巡检过程中的安全风险，减少人员受伤和事故的发生。
机器人系统能够对变电站的设备和设施进行智能监测和预警，提前发现并处理潜在的故障风险，保障变电站的安全稳定运行。
无人值守变电站智能巡检
无人值守变电站智能巡检无人值守变电站智能巡检近年来，随着科技的不断发展，无人值守变电站智能巡检成为电力行业的一项重要工作。
传统的变电站巡检工作需要大量人力物力投入，效率低下且存在一定的安全隐患。
而引入智能巡检系统后，可以实现变电站的自动化巡检，大大提高工作效率，降低安全风险。
无人值守变电站智能巡检系统由一系列高科技设备组成，如机器人、无人机、监控摄像头等。
这些设备配备了先进的传感器和图像识别技术，能够准确捕捉变电站内部设备的状况，并及时反馈给操作人员。
同时，智能巡检系统还可以通过云端数据分析，对变电站的设备运行情况进行监控和预测，提前发现潜在故障，做好维修和保养工作。
----宋停云与您分享----相比传统的巡检方法，无人值守变电站智能巡检具有以下优势：首先，智能巡检系统具有高效性。
传统的巡检工作需要耗费大量人力物力，而智能巡检系统可以自动进行巡检，不受时间和环境的限制，大大提高了工作效率。
同时，智能巡检系统可以实时上传数据到云端，操作人员可以随时随地查看设备状况，做出及时决策。
其次，智能巡检系统具有精确性。
传统的巡检工作往往需要人工判断设备的运行状况，存在主观性和误判的可能。
而智能巡检系统通过先进的传感器和图像识别技术，可以准确捕捉设备的异常情况，并及时报警，提高了故障的识别率和准确性。
此外，智能巡检系统还可以提高安全性。
传统的巡检工作往往需要人员进入高压设备的区域，存在一定的安全风险。
而智能巡检系统可以通过机----宋停云与您分享----器人和无人机进行巡检，减少了人员的风险，保障了操作人员的安全。
综上所述，无人值守变电站智能巡检是电力行业的一项重要工作。
它可以提高工作效率，降低安全风险，提高设备运行的可靠性。
随着科技的不断发展，智能巡检系统将会在电力行业发挥更加重要的作用，为电力行业的发展贡献更大的力量。
----宋停云与您分享----。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站巡检机器人自动充电系统
摘要：为实现巡检机器人在无人干预情况下安全可靠、快速高效地自动充电，进而实现巡检机器人在变电站长期
值守、完全自治，提出一种充电装置侧向对接的自动
充电系统。
该系统采用磁轨道引导，RFID标签定位，
导航定位精度较高；通过检测充电机构位置和极片电
压，判断充电条件是否满足，简单可靠；通过采用弹
片压住极片夹，滑槽连接充电座与定位槽板，提高误
差容忍度和对接可靠性。
该系统已在全国3 0 多个变
电站实际应用，运行效果良好，应用前景广阔。
关键词：巡检机器人；自动充电；变电站
1、引言
随着科技进步和电力体制改革的不断发展，以“信息化、数字化、自动化、互动化”为特征的智能电网建设逐渐深入。
为保证变电站设备的安全可靠运行，更好更快地推进变电站无人值守进程，变电站巡检机器人部分替代人工巡检已经成为一种趋势。
传统的变电站巡视主要是通过人工方式，综合运用感官以及一些配套的检测仪器对变电设备进行以简单定性判断为主的检查，该方式存在劳动强度大，检测质量分散，主观因素多，巡检不到位难以监控，巡检结果数字化不便等缺陷，不符合智能电网的发展方向。
变电站巡检机器
人集成最新的机电一体化和信息化技术，采用自主或遥控方式，部分替代人对变电站室外设备进行可见光、红外、声音等检测，对巡检数据进行对比和趋势分析，及时发现电网运行的事故隐患和故障先兆，如：异物、损伤、发热和漏油等。
巡检机器人为提高变电站的数字化程度和全方位监控的自动化水平，确保设备安全可靠运行发挥了重要作用。
巡检机器人的移动属性决定其适合采用无缆化的电池供电。
但电池容量有限，一般只能维持几个小时，所以一旦电池电量不足，必须及时充电。
如果人工充电，机器人就无法实现完全自主运行。
如何让机器人在无人干预情况下，安全可靠、快速高效地实现自动充电是实现巡检机器人长期值守、完全自治需要重点解决的问题之一。
本文介绍自动充电的关键技术，重点介绍一种能够满足变电站巡检机器人长期自治要求的自动充电系统，包括磁导航与RF I D定位，接触式侧向充电对接装置，充电箱结构及工作原理，自动充电系统控制流程等。
2、自动充电关键技术
自动充电过程主要包括：移动机器人需要补充电力时，自动驶向指定充电点，车载充电连接器与固定充电装置实现电连接并实施充电。
充电完成后，机器人自动停止充电，待命或投入正常运行。
整个充电过程完全实现自动化，无需人工干预。
自动充电的关键技术主要有：充电点定位导航，充
电装置对接，误差容忍和自主纠错等。
3、变电站巡检机器人自动充电系统
磁导航与RF I D 定位
变电站巡检机器人导航定位原理如图1所示：
机器人变电站巡检工作如图2所示：
接触式侧向充电对接装置
充电箱结构及工作原理
自动充电系统控制流程
4、结束语
本文提出一种应用于变电站巡检机器人的充电装置侧向对接的自动充电系统。
该系统导航定位精度较高，充电装置对接方式简单可靠，对加工装配误差和充电对接误差的容忍度较高，完全实现了变电站巡检机器人在无人干预情况下的自动充电。
截止到2 O 1 2 年9 月，变电站巡检机器人
已在全国十多个省市成功推广应用，在山东青岛午山2 2 0 k V、浙江金华兰溪5 0 0 k V、山西长治1 0 0 0 k V等变电站顺利投运3 0 多台。
本文介绍的自动充电系统也随之应用于工程现场。
机器人完全实现长期无人化自动运行，运行
效果良好，为电网安全稳定运行发挥了重要作用。
随着科学技术的不断发展，巡检机器人充电系统的自动化水平也必然不断提升。
参考文献：
【1】毛琛琳，张功望，刘毅。
智能机器人巡检系统在变电站中的应用【J】，电网与清洁能源，2 5 ( 9 )，2 0 0 9。
【2】郝登朴，卫宁，负鹏等。
5 0 0 k V变电站智能巡检系统关键技术的应用【J】，电力学报，2 4 ( 6 ) ，2 0 0 9。
【3】刘志雄，李浙昆。
室内移动机器人自动充电技术【J】。
机械与电子。
2 0 0 7 ( 3 )。
【4】鲁守银，钱庆林，张斌等。
变电站设备巡检机器人的研制【J】。
电力系统自动化，3 0 ( 1 3 ) ，2 0 0 6。
【5】周立辉，张永生，孙勇等。
智能变电站巡检机器人研制及应用【J】。
电力系统自动化，2 0 1 1 ( 1 9 )。
【6】栾贻青，孙大庆，曹涛等。
变电站智能巡检机器人多传感器融合的组合定位系统：中国，9【P】。
2011-11-30。
【7】曹涛，孙大庆，王明瑞等。
充电机构限位止停机构：中国，6【P】。
2010-1-27。
【8】杨墨，王兴光，曹涛等。
变电站巡检机器人充电装置：中国，2【P】。
2012-6-27。
