最新煤矿制图标准-说明2015
煤矿图纸绘制标准及要求

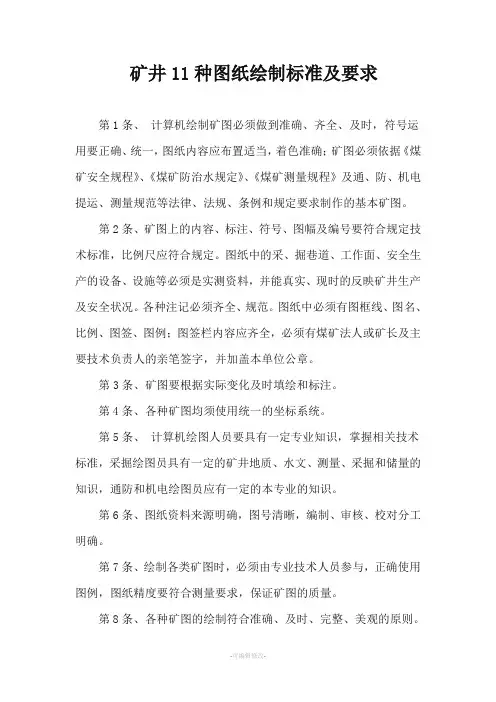

矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
最新矿山采矿制图标准
最新采矿制图标准(GB 50564-2010)目次1 总则 (1)2 基本规定 (1)2.1 一般规定 (1)2.2 图纸规格 (1)2.3 图纸标题栏 (4)2.4 比例 (5)2.5 文字与数字 (6)2.6 图线 (6)2.7 字母与符号 (8)3 图形及画法 (10)3.1 投影及视图 (10)3.2 尺寸标注 (13)3.3 标高 (18)3.4 方向与坐标 (19)4 图例 (25)5 附录 (40)附录一本标准用词说明 (40)1 总则1.0.1 为统一金属、非金属矿山采矿设计制图标准，实现制图标准化，提高制图效率，保证图面质量，不用或少用文字说明便能表达设计意图，使设计、施工和生产之间有简捷共同语言，特制定本标准。
1.0.2 本标准适用于采矿专业和井建专业各设计阶段的设计图和通用图（包括CAD绘图），制图中涉及其它专业时，应按有关专业制图标准执行。
1.0.3 本标准遵照国际标准，图纸中使用的简化汉字、计量单位名称及符号，应符合国家现行有关标准、规范和规程的规定。
1.0.4 在复制地质图时，仍采用原地质图例进行复制，需要在复制图中增加内容时，应按规定的图例绘制。
2、基本规定2.1 一般规定2.1.1 图纸应首先考虑视图简便，在符合各咨询和各设计阶段内容深度要求前提下，力求制图简明、清晰、易懂。
2.1.2 工程咨询和设计图纸的度量单位，无论图面上和图中的文字说明，均应以法（规）定的计量单位表示。
2.1.3 各咨询和各设计阶段的图纸均应编制图纸目录，图纸目录应符合图2.1.3的规格、内容、要求，图纸目录的序号应按各咨询、设计单位自行规定的各设计专业的编号顺序、子项（施工图设计阶段）编号顺序和孙项（施工图设计阶段）编号顺序进行编制。
图2.1.3图2.1.3 图纸目录幅面格式2.1.4 应根据不同咨询设计阶段、不同设计专业要求，采用适当的规格和比例的图纸；图面布局要合理，图面表达设计内容、要求应完整、简明，图形投影正确；图中数字、文字、符号表示准确，各种线条粗细符合本标准规定。
煤矿完整制图图例
60 注 水 泵
圆内填写功率特征
61 泥 浆 泵
圆内填写功率特征
大全
62 煤 水 泵
标准文案
圆内填写功率特征
63 乳化液泵站
圆内填写功率特征
64 喷 雾 泵 站
圆内填写功率特征
编号 名 称
比 1:50～1:500
例
1:1000～ 1:10000
65
煤层支 架巷道
说明
投影及倾斜巷道 用虚线表示
─
13
转车盘
─
14
已铺设钢轨
15
水沟剖面底板线
16 轨道纵剖面坡度线
大全
采用粗实线绘制 采用细点划线绘制 采用细实线绘制
17 巷道与轨道坡度段号
18
工程量计算段号
19
采空区
20
工作面推进方向
21 回采工
当面积大时，只涂范围内侧 10mm～20mm
─
─
A：采区编号 B：采区可采储量 C：采区服务年限 D：采区生产能力 E：采区开采起止年限 F：接替采区名称
图例
说明 圆内填写功率特征
湿式除尘风机
─
潜水泵
─
注水泵
─
泥浆泵
─
煤水泵
─
水泵
─
乳化液泵站
─
喷雾泵站
─
序 号
名称
1
进风风流
2
回风风流
3
风门
井下通风及安全设施图例
图例
1：500
1：1000～1：5000
说明 ─ ─
根据视图比例大小 选用 a 或 b
4
调节风门
大全
根据视图比例大小 选用 a 或 b
最新煤矿制图标准
新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》（GB50593-2010）,经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1总则错误!未定义书签。
2基本规定错误!未定义书签。
图纸幅面错误!未定义书签。
图框格式错误!未定义书签。
标题栏错误!未定义书签。
会签栏错误!未定义书签。
比例错误!未定义书签。
量的符号与计量单位错误!未定义书签。
图线错误!未定义书签。
字体错误!未定义书签。
其他要求错误!未定义书签。
3图例错误!未定义书签。
一般规定错误!未定义书签。
边界线错误!未定义书签。
地质图例错误!未定义书签。
剖切线错误!未定义书签。
井筒错误!未定义书签。
巷道错误!未定义书签。
采、掘、运机械设备错误!未定义书签。
井下通风、排水机械设备错误!未定义书签。
井下轨道、运输调度及其他错误!未定义书签。
4视图画法错误!未定义书签。
图线画法错误!未定义书签。
剖面（或断面）符号错误!未定义书签。
尺寸标注错误!未定义书签。
直角坐标、高程及井筒方位角的标注错误!未定义书签。
立体系统图错误!未定义书签。
编号、代号及文字说明标注错误!未定义书签。
煤矿图纸绘制规范标准及其要求
煤矿图纸绘制规范标准及其要求2、采掘工作面、掘进巷道、回采巷道、通风巷道、排水巷道、运输巷道、斜井、竖井、斜井井口、竖井井口、提升井、矿井大坡度、小坡度、煤层倾角及煤层厚度等符号标注清晰、准确；3、矿井内部设施，如风机、水泵、输送机、照明设备、供电设备、通讯设备、安全设备等符号标注清晰、准确；4、煤层、岩层、断层、煤与岩的交界面等地质标志符号标注清晰、准确；5、其他必要的注记和标志符号。
第4条.绘制精度1、图幅的平差误差不超过0.1倍比例尺；2、图幅内各点的误差不超过0.2倍比例尺；3、符号、字迹、线条的精度符合《煤矿测量规程》的规定。
第5条.绘制方法1、采用计算机辅助绘图，绘图软件应符合国家标准；2、图幅应按《煤矿测量规程》的规定进行编号，注明图名、比例尺、绘图日期、绘图人员姓名、审核人员姓名、校对人员姓名、单位名称和地址等内容；3、绘图应按照规定的流程进行，经过审核、校对后，由煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第6条.图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条.绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条.各种矿图的绘制符合准确、及时、完整、美观的原则。
要求线条均匀、圆滑，点线、虚线间隔大小一致，文字、数字注记规范，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条.图纸要按规定定期填绘，保证矿图的实时性和准确性。
2、在绘制本煤层和巷道时，应标注主要巷道的名称和月末工作面位置，斜巷应注明倾向和倾角，巷道交叉口、变坡以及平行等特征点。
同时，在图上每隔50～100mm应注记底板高程。
3、回采工作面和采空区的绘制应注记工作面月末位置、平均采厚、煤层倾角、开采方法、开采年度和煤层小柱状。
丢煤区应注明丢煤区原因和煤量，注销区应注明批准文号和煤量。
4、永久导线点和水准点的绘制应注明点号和高程，临时点根据需要注记。
矿井设计制图标准补充说明2015.4.3
矿井设计制图标准补充说明2015.4.3矿井设计制图标准补充说明引言：在《煤炭矿井制图标准》、《采矿设计手册》、《各专业设计手册》有一般规定。
一、图幅、图框、标题栏1、图幅①.优先采用标准图幅，A0，A1，A2，A3。
②.必要时，可加长图幅长边，理论上为1.25、1.5、1.75倍标准图幅，实际布置时可以加长至一定的倍数，但最终出图为整数长度。
③. 特殊情况外，A0最多加到1.5倍（长度1783），其他图幅也不宜加大1.8m 长，不便于施工现场看图。
2、图框图框的尺寸、框线和边线的距离按照标准图框（详见图框文件夹）。
3、标题栏（图签）①.在图片的右下角，标题栏和看图方向一致。
②.尺寸，设计院已经统一为55×180mm。
二、绘图比例1、绘图比例为图上尺寸与实物尺寸之比，图中除插图、示意图、比例绘制困难图外，必须按照一定比例进行绘制。
2、井田开拓方式、采区开拓巷道、总图、工业场地布置等，可采用1:10000, 1:5000, 1:2000, 1:1000。
其余单项施工图，特殊情况外，不宜采用大于1000的比例。
3、单项施工图。
大比例有500，200，100，特殊情况用1000，300。
小比例有50，20，10，5，2，1。
特殊情况用30，4，0.5（即2：1）。
4、具体绘图采用比例，可参见本专业本类型图规定。
当绘制图与参考图尺寸相差太大时，可以采用参考图比例上下一级的比例。
比如，水仓一般是1：200，但遇到涌水量（储水量）小的水仓（如采区水仓），就可以采用1：100。
5、图幅中就一个比例时，可以将比例统一标在标题中。
有多个比例时，应将比例尺标明在图名标注线下方正中或右侧，特殊情况也可在图名的右侧。
6、建议绘图均采用1：1绘图，图框比例以主图比例一致，同一图幅中其余比例图按照比例倍值放大或缩小放入图中。
7、不宜用修改标注尺寸的方式来达到绘图尺寸。
三、线型、线宽、线型比例1、线型按照本专业绘图要求选定合适的线型，如实线（墙体）、点划线（巷道中线）、虚线（斜巷）等。
煤矿11种图纸绘制标准及要求
煤矿11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿制图标准及要求
一.采掘工程平面图
三.绘制要求及主要内容 15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
高1mm。在巷道的中间画。 (2)回风风流： 图例：蓝色，其它同上。 填图：同上。 (3)测风站： 图例：红色，宽12mm，高3mm。 填图：长度10mm，单侧高度为1/3巷宽。
图例宽 12mm 单侧 1/3 巷宽
二.通风系统图
高
(4)正反风门：
高
图例：深红色，宽12mm，高6mm，设施
一.采掘工程平面图
三.绘制要求及主要内容 4.煤仓：直径3mm，左上标注仓口高程，
左下标注仓底高程。 5.巷道及类型：岩巷用橙黄色粗线条，煤巷用黑色粗
细条，半煤岩巷按煤巷绘制，若岩石超 过断面4/5时，按岩巷绘制。线粗0.3mm，间距2mm。 要求标注巷道名称，字体为仿宋体，高度3mm；倾斜 巷道标注倾向和倾角，箭头指向巷道的 倾斜方向，箭头长度1.5mm，箭尾线长4.5mm，与巷 道一侧间距1.5mm；倾角字高2mm。
左示意法标记： a为上盘，b为下盘。 (2)落差小于平均煤厚二分之一的断层，采用下列方法 标记(5m及以下落差断层1：5000图中)： 箭头表示断层倾斜方向， 短线指示地层下降的一侧。
一.采掘工程平面图
三.绘制要求及主要内容 16.陷落柱的标记：
实测
推测
一.采掘工程平面图
17.钻孔标记：
煤矿制图标准及要求
2019.4
绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。
煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时，符号运用要正确、统一，图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图。
第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定。
图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注。
第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识，通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时，必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量。
第8条、各种矿图的绘制符合准确、及时、完整、美观的原则。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确。
第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次；井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘。
采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿图纸绘制标准及要求
煤矿图纸绘制标准及要求1. 引言煤矿图纸绘制是煤矿行业中非常重要的一环。
准确、清晰、规范的煤矿图纸可以为矿山管理、工程设计、施工等提供重要支持。
为了确保煤矿图纸的质量和效果，制定了煤矿图纸绘制标准及要求。
2. 绘图软件要求为了保证煤矿图纸的一致性和规范性，要求使用专业的CAD绘图软件进行绘制，如AutoCAD、SolidWorks等。
这些软件具有强大的绘图功能和丰富的符号库，可以满足复杂煤矿系统图纸的需求。
3. 绘图规范3.1 图纸尺寸煤矿图纸一般采用国际标准尺寸，如A0、A1、A2等。
根据具体需求，选择适当的图纸尺寸，并在绘图软件中设置对应的纸张大小。
3.2 线型和线宽煤矿图纸中，不同的线型和线宽用于表示各个元素的属性和特征。
常见的线型有实线、虚线、点线等，常见的线宽有0.25mm、0.5mm、1mm等。
根据需要，选择合适的线型和线宽，并在绘图软件中设置对应的属性。
3.3 符号和标注煤矿图纸中，符号和标注起到了非常重要的作用。
符号用于表示各种设备、管道、阀门等，标注用于解释图纸中的各个元素。
在绘图过程中，要使用统一的符号库，并保证标注的准确性和清晰度。
3.4 图例和说明煤矿图纸中的图例和说明是对图纸内容的补充和解释。
图例应当清晰明了，说明应当简洁明了。
在绘图过程中，要合理安排图例和说明的位置，并保证其与图纸内容的一致性。
4. 绘图要求4.1 绘图准确性绘制煤矿图纸时，要求准确反映实际情况。
要通过专业调研和实地勘察，获取准确的数据和信息，确保图纸的准确性和可靠性。
4.2 绘图清晰度绘制煤矿图纸时，要求清晰可辨。
线条要平滑、连续，符号和标注要清晰、明确。
需要注意的是，图纸中的文字和数字大小要适宜，保证在打印或放大缩小后仍然清晰可读。
4.3 绘图规范性绘制煤矿图纸时，要求符合相关规范和标准。
根据煤矿行业的规范要求，应当合理安排图纸布局，正确使用符号和标注，保持图纸的整洁和规范。
4.4 绘图一致性煤矿图纸一般由多个图纸组成，要求具有一致性。
煤炭矿井矿图绘制基本要求内容
省煤炭矿井主要矿图绘制基本要求省煤炭设计研究院承编二0一五年十一月3.1 基本要求3.1.1 矿图必须做到准确、齐全、及时，符号运用正确、统一，图纸容布置适当，根据实际变化及时填绘和标注。
3.1.2 图纸中必须有图框线、图签、图例等主要要素；图签栏容须齐全，必须有业主或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
3.1.3矿图按准确、及时、完整、美观的原则进行绘制。
达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规，字隔、字向符合要求，容齐全、完整、几何关系正确。
计算机制图过程中图中不同要素应采用不同色彩进行区分。
3.1.4 井上下对照图及水文地质图比例要求原则为1:2000或1:5000，采掘工程平面图比例要求原则为1:2000。
图纸资料至少能反映矿井及周边100m围的真实情况，首、计曲线及高程等注记必须与图纸比例相适应。
井上下对照图及采掘工程平面图图中标示的采、掘工程必须能反映矿井正常生产期间至少3个月的工程进展真实情况,如实填绘井巷位置及采掘进度。
图纸中必须标注指北针。
3.1.5 高程精度要求：巷道底板高程和地面控制点高程精度取0.001m;井口、井底、钻孔孔口、采高、见煤高程及煤厚精度取0.01m，断层落差、煤仓高程精度取0.1m。
3.1.6 名称标注线：引线倾角45°，引线线宽0.1mm，标注线线宽0.3mm。
3.1.7 字体要求：除工作面编号及剖面线编号应采用黑体外，所有汉字、字母、数字均应采用仿宋体。
3.1.8 字体大小要求：原则上井筒名称字高3.5mm；巷道名称、工作面编号、边界、露头、断层等字高3mm；工作面回采日期、钻孔编号注记字高2.5mm；煤厚、断层产状要素等字高为2mm;测点高程字高1.5mm；剖面线（勘探线）字高为6mm。
实际制图中字高亦可根据图纸美观、协调程度进行相应调整。
3.1.9 图例及说明文字字高一般为 3.0mm，图例应反映全图中所有元素，图例比例与图纸各要素比例应一致，图例及说明文字具体字号及位置应根据图纸美观、协调程度进行调整。
煤矿三图制图标准
煤矿三图制图标准煤矿“三图”制图规范⼀、规范矿井“三图”绘制的意义1、煤矿图纸是煤矿⽣产建设法定的所必需的重要技术资料。
2、有利于及时开展煤矿事故抢险救援等⼯作、有利于各级监管部门开展⽇常监管⼯作。
⼆、监察中发现矿图的常见问题1、煤矿存在图纸测绘不及时、填绘不准确、标注不完善、管理不规范等问题。
2 、图实不符，特别是个别⼩煤矿存在使⽤“真、假”两套图纸，弄虚作假、蓄意逃避监管，以致于酿成事故后，延误最佳抢险救援时间。
3 、图纸幅⾯、图例图框的⼤⼩、图例图框的格式、图例符号和名称⼤⼩的规定、字体及颜⾊不规范等。
4、“三图”未落实图纸审签制度，会签栏内矿长和技术负责⼈的签字为机打。
5、采掘⼯程平⾯图未反映⽼窑积⽔区探⽔警戒线临时密闭和永久密闭等信息。
6、矿井通风系统图未反映矿井六⼤系统⽅⾯的信息，通风⽹络图随意简化。
7、矿图采⽤的⽐例尺不规范，坐标⽹格未按⽐例绘制。
8、部分图纸未绘制指北针。
9、矿井图例、字体使⽤不规范，如随意描绘图例、字体尺⼨（⾼度）；10、未按规定标注各类地质边界线：井⽥边界、煤层露头线、保护煤柱线、采区边界线等。
三、采掘⼯程平⾯图绘制基本要求1、采掘⼯程平⾯图⽐例尺⼀般应为1：2000，急倾斜煤层可为1:1000。
2、回采⼯作⾯及采空区应注明⼯作⾯⽉（季）末位置，平均采厚、煤层倾⾓、开采⽅法、开采年度和煤层⼩柱状图，3、图中应标注清楚井⽥边界外l00m以内的临矿采掘⼯程和地质情况，井⽥范围内的⽼窑及其开采等有关情况4、应有煤层底板等⾼线和地⾯公路、铁主要建构筑物及重要路和⽔体。
5、注明防⽔闸门、风门、密闭（密闭应编号管理）、防⽕门等主要设施，突⽔点，探放⽔钻孔布置可在⽂字中进⾏说明。
6、井巷部分按实际⽐例绘制，图例符号按相同⽐例绘制。
7、⼀律采⽤100mm×100mm的坐标格⽹，格⽹线粗0.l0mm。
8、指北针绘制在图幅的右上⾓第2×2⽹格处。
9、图中应有底板等⾼线及标明采空区，底板等⾼线原则上应按⾼程由上⾄下绘制。
煤矿制图标准及要求
7.《煤矿安全规程》；
8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）。
一.采掘工程平面图
二.基本要求 1.原则上以自然井口(采区) 划分图幅，图幅的长度 一般不得超过2.0m。 2.开采多层煤，按自然分层分 煤层绘制。
3.比例尺： 1：2000。
4.坐标格网：100 mm×100 mm 的坐标格网（十字线不对），
见煤钻孔
未见煤钻孔
外圈直径3.5mm，内圈直径2mm；钻孔上方标记孔号，
左上标记红色孔口高程，左下标注底板高程，右边标
注煤层可采厚度。 (不必画小柱状图)
一.采掘工程平面图
18.煤层露头及风氧化带标记： 煤层厚度＜1.3m时线粗0.5m；1.3～3.5m时线粗1.0m； 厚度＞3.5m时，按实际投影宽度绘制。
防 爆 门
图 高6
二.通风系统图
(12)变电所： 图例：深红色，径6mm。 填图：直径3毫米，N仿宋体。 (13)绞车房： 图例：深红色，径6mm。
填图：直径3毫米，W仿宋体。
(14)瓦斯抽放泵站： 图例：深红色，径6mm。
N ○ N ○ W ○ W ○
填图：直径3毫米，CH4仿宋体。
线宽0.3mm。
4.可采边界线：黑色粗点划线； 每节线长40mm，点线长3mm，
间隔 2mm， 线宽均为0.25mm。
一.采掘工程平面图
三.绘制要求及主要内容 3.井筒 立井：外圈直径4mm，内圈直径 3mm。红色箭头表示进风，蓝色 箭头表示回风(箭头向上)。符号
右边注明用途(提升、辅助提升、通风)，符号左上方为
140
(3)签字栏宽35mm，高10mm，字体高度5mm，仿宋体。 (4)矿井名称：字高7mm，仿宋体，。
煤矿制图标准
煤矿制图标准Company number：【0089WT-8898YT-W8CCB-BUUT-202108】新版煤矿制图标准本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
本标准适用于煤矿矿井各阶段采矿专业工程制图。
煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 基本规定图纸幅面表图纸基本幅面尺寸图图纸幅面注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面图框格式（a) X型（b) Y型(图中1应为5)图图框格式1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏表基本幅面图框尺寸加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
标题栏1更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2签字区宜由设计、审核、审定签名和年月等组成。
煤矿图纸绘制标准及要求
矿井11种图纸绘制标准及要求第1条、计算机绘制矿图必须做到准确、齐全、及时,符号运用要正确、统一,图纸内容应布置适当，着色准确；矿图必须依据《煤矿安全规程》、《煤矿防治水规定》、《煤矿测量规程》及通、防、机电提运、测量规范等法律、法规、条例和规定要求制作的基本矿图.第2条、矿图上的内容、标注、符号、图幅及编号要符合规定技术标准，比例尺应符合规定.图纸中的采、掘巷道、工作面、安全生产的设备、设施等必须是实测资料，并能真实、现时的反映矿井生产及安全状况。
各种注记必须齐全、规范。
图纸中必须有图框线、图名、比例、图签、图例；图签栏内容应齐全，必须有煤矿法人或矿长及主要技术负责人的亲笔签字，并加盖本单位公章。
第3条、矿图要根据实际变化及时填绘和标注.第4条、各种矿图均须使用统一的坐标系统。
第5条、计算机绘图人员要具有一定专业知识，掌握相关技术标准，采掘绘图员具有一定的矿井地质、水文、测量、采掘和储量的知识,通防和机电绘图员应有一定的本专业的知识。
第6条、图纸资料来源明确，图号清晰，编制、审核、校对分工明确。
第7条、绘制各类矿图时,必须由专业技术人员参与，正确使用图例，图纸精度要符合测量要求，保证矿图的质量.第8条、各种矿图的绘制符合准确、及时、完整、美观的原则.达到线条均匀、圆滑，接头间无疙瘩，点线、虚线间隔大小一致，平行线间距相等，各种文字、数字注记规范，字隔、字向符合要求，颜色标准、着色均匀、内容齐全、完整、几何关系正确.第9条、图纸要按规定定期填绘：采掘工程平面图由生产科每月3日前根据测量结果、地质情况绘制；矿井充水性图、月度预报图、月度计划图根据采掘工程平面图每月补充、修改、填绘一次；矿井涌水量与各种相关因素动态曲线图每月绘制一次;井上下对照图每季填绘一次；其他图纸每半年根据生产情况修正完善一次；应急图纸要随时填绘.采掘工程平面图绘制要求第一章基本要求第 1条.绘制采掘工程平面图的内容、精度以及绘制方法是依据《煤矿测量规程》、《煤矿地质测量图例》、《地形图图式》的要求，结合公司的具体情况制定的。
煤矿制图标准及要求
7.《煤矿安全规程》；
8.《煤矿防治水分区管理》（晋煤行发〔2017〕128号）。
一.采掘工程平面图
二.基本要求 1.原则上以自然井口(采区) 划分图幅，图幅的长度 一般不得超过2.0m。 2.开采多层煤，按自然分层分 煤层绘制。
3.比例尺： 1：2000。
4.坐标格网：100 mm×100 mm 的坐标格网（十字线不对），
三.绘制要求及主要内容 14.标明下列主要设施： (1)防爆门 (2)风门、风窗： (3)风桥： (4)防火门：
(5)防火密闭墙
(6)煤层自然发火区与发火点、 (7)瓦斯突出或喷出地点：
(8)煤层底板等高线
一.采掘工程平面图
三.绘制要求及主要内容
15.断层的标记： (1)落差大于平均煤厚二分之一的断层，采用
煤矿制图标准及要求
2019.4
ቤተ መጻሕፍቲ ባይዱ 绘图工作的主要任务
1.将生产、建设的进度和变化情况及时填绘在图上， 反映生产建设的真实面貌，为煤矿设计、建设、生产、 安全等部门提供资料。 2.绘图工作必须在总工程师领导下进行。按质量标准 化要求，配齐绘图人员,设置通风、采光良好的绘图室， 以保证绘图质量和绘图员的身体健康。
格网线粗0.10mm。
5.坐标：注记在内外图廓之间 的上、下、左、右，采用黑体，字高2. 5mm。
一.采掘工程平面图
二.基本要求 6.图廓： 最外为1.0mm粗的黑线， 中间隔1.5mm画一条 0.15mm粗的黑线，
再隔15mm宽画0.15mm粗
的黑线作为内图廓线。
一.采掘工程平面图
(依据《煤矿防治水细则》附录六第八项“相邻矿（井） 人为边界防隔水煤柱的留设，水文地质类型简单、中等 矿井，总宽度不得小于40m”； (4)其它边界，如河流、水源地保护边界标注批准单位名 称及批准文号，黑色仿宋体，字高3mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤炭矿井制图标准(GB50593-2010)说明能源科学与工程学院采矿工程系2015年4月本标准用词说明1为便于执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：1）表示很严格，非这样做不可的：正面词采用“必须”，反面词采用“严禁”；2）表示严格，在正常情况下均应这样做的：正面词采用“应”，反面词采用“不应”或“不得”；3）表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”；4）表示有选择，在一定条件下可以这样做的用词，采用“可”。
2本标准中指定按其他有关标准执行时，写法为“应符合……规定”或“应按……执行”。
制订说明《煤炭矿井制图标准》(GB50593-2010),经住房和城乡建设部2010年7月15日以第677号公告标准发布。
为便于广大设计、施工、科研、学校等单位有关人员在使用本标准时能正确理解和执行本标准，《煤炭矿井制图标准》编制组按章、节、条顺序编制了本标准的条文说明。
但是本条文说明不具备与标准正文同等的法律效力，仅供读者作为理解和把握标准规定的参考。
目录1 总则 (4)2 基本规定 (4)2.1 图纸幅面 (4)2.2 图框格式 (5)2.3 标题栏 (5)2.4 会签栏 (6)2.5 比例 (6)2.6 量的符号与计量单位 (8)2.7 图线 (8)2.8 字体 (9)2.9 其他要求 (10)3 图例 (10)3.1 一般规定 (10)3.2 边界线 (10)3.3 地质图例 (11)3.4 剖切线 (12)3.5 井筒 (12)3.6 巷道 (13)3.7 采、掘、运机械设备 (14)3.8 井下通风、排水机械设备 (16)3.10 井下轨道、运输调度及其他 (19)4 视图画法 (20)4.1 图线画法 (20)4.2 剖面（或断面）符号 (21)4.3 尺寸标注 (21)4.4 直角坐标、高程及井筒方位角的标注 (24)4.5 立体系统图 (29)4.6 编号、代号及文字说明标注 (30)1 总则1.1为规范煤矿矿井采矿专业工程制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档的要求，适应煤矿矿井建设需要，制定本标准。
1.2本标准适用于煤矿矿井各阶段采矿专业工程制图。
1.3煤矿矿井采矿专业工程制图，除应符合本标准外，尚应符合国家现行有关标准的规定。
2 基本规定2.1 图纸幅面2.1.1图纸基本幅面尺寸宜采用表2.1.1所规定的基本幅面。
2.1.2必要时，可按图2.1.2选用加长幅面。
也可在基本幅面的基础上，按A4幅面的短边或者长边成整数倍加长。
表2.1.1 图纸基本幅面尺寸幅面代号尺寸（mm）A0 841×1189A1 594×841A2 420×594A3 297×420A4 210×297图2.1.2 图纸幅面注：1、粗实线所示为基本幅面；2、细实线、细虚线所示为加长幅面2.2 图框格式2.2.1在图纸上应用粗实线画出图框，并应采用留有装订边的图框格式（图2.2.1），装订边宜位于图框左侧。
基本幅面图框尺寸应符合表2.2.1规定。
（a) X型（b) Y型(图中1应为5)图2.2.1 图框格式1—纸边界线；2—图框线；3—周边；4—会签栏；5--标题栏表2.2.1 基本幅面图框尺寸幅面代号A0 A1 A2 A3 A4 尺寸B×L（mm）841×1189 594×841 420×594 297×420 210×297c 10 5a 252.2.2加长幅面的图框尺寸，宜按所选用的基本幅面大一号的图框尺寸确定。
2.3 标题栏2.3.1图纸应设置标题栏（图2.3.1）。
标题栏宜由更改区、签字区、名称区、代号及其他区组成。
也可按实际需要增加或减少，并应符合下列规定：1）更改区宜由更改标记、数量、修改和批准者签名和日期等组成。
2）签字区宜由设计、审核、审定签名和年月等组成。
3）名称区宜由项目隶属单位及工程名称或文件名称、单位工程名称和图纸名称等组成。
4）代号及其他区宜由图纸代号、共页第页、质量、比例及设计编制单位名称等组成。
2.3.2标题栏的位置应位于图纸的右下角。
2.3.3标题栏格式宜符合图2.3.1的规定。
图2.3.1 标题栏格式2.3.4 必要时，可在图纸左上侧设置图号栏。
2.3.5 复制的地质图应采用本标准规定的标题栏。
2.4 会签栏2.4.1会签栏应设于首图中，会签栏的位置应位于标题栏的左侧。
2.4.2会签栏格式宜符合图2.4.2的规定，会签栏行数可由参加会签的专业多少确定。
图2.4.2 会签栏格式2.5 比例2.5.1 采矿制图常用比例宜符合表2.5.1的规定。
表2.5.1 采矿制图常用比例图名常用比例矿区井田划分及开发方式图平面 1：10000 1：20000 1：50000 1：5000 剖面 1：2000 1：5000井田开拓方式图、开拓巷道工程图平面 1：5000 1：10000 1：2000 断面：1：50 剖面 1：2000 1：5000续表2.5.1图名常用比例采区巷道布置及机械配备图平面 1：2000 1：5000 1：10000 断面：1：50 剖面 1：2000井底车场布置图平面 1：500 1：200 1：1000 断面：1：50 剖面 1：50井底车场线路及水沟坡度图水平 1：500 断面：1：50 垂直 1：100 1：50平面 1：1000主要巷道布置图平面 1：500 1：1000 1：200 断面：1：50 剖面 1：500安全煤柱图1：2000井筒布置图平面 1：20 1：50 1：100 1：200 纵剖面 1：20 1：50硐室布置图平面 1：50 1：100 1：200 断面：1：50 剖面 1：50 1：100 1：200采区车场布置图平面 1：200 1：500 1：100 断面：1：50 剖面 1：200 1：100各种详图1：2 1：5 1：102.5.2当采矿制图常用比例内没有合适的比例可选，需采用一般制图比例时，应按1：1×10n、1：2×10n、1：5×10n的比例系列选取适当的比例。
注：n为正整数。
2.5.3比例标注应符合下列规定：1在同一幅图中，主要视图宜采用相同的比例绘制，并应将比例标注在标题栏中的比例栏内。
当主要视图的比例不一致时，应分别在各视图图名标注线下居中标注比例，同时应在比例栏内注明“见图”字样。
2在同一视图中图样的纵横比差过大，而又要求详细标注尺寸时，纵向和横向可采用不同比例绘制，并应在视图名称下方或右侧标注比例。
3必要时，视图的比例可采用比例尺的形式，即在视图的铅垂或水平方向加画比例尺。
2.5.4不能按比例绘制的视图，可不按比例绘制，但应注明“ｘｘｘ示意图”的字样，并应防止严重失真。
2.6 量的符号与计量单位2.6.1 在图纸上和技术文件中，量的符号应符合表2.6.1规定。
表2.6.1 量的符号量的名称符号量的名称符号长度l， L 角度α，β，γ，θ，φ宽度 b 质量G高度h 经距Y厚度M 纬距X直径d， D 高程Z半径r，R 年产量 A面积 F 视密度γ体积V 曲线长Kp井筒、巷道掘进断面积S j 切线长T井筒、巷道净断面积S 风量Q井筒、巷道净周长p 风速ν巷道支护厚度T 水量Q充填厚度δ巷道摩擦阻力系数α资源/储量Q 通风阻力h2.6.2各种图纸及与图纸有关的设计文件，同一个量所用的符号应一致。
2.6.3 各种图纸及有关设计文件中使用的计量单位，应符合国家有关法定计量单位及国家现行有关标准的规定。
2.7 图线2.7.1图线的宽度应根据图纸的类别、比例和复杂程度选用。
基本线宽b宜采用0.3mm 或0.4mm。
2.7.2采矿制图常用的各种线型宜符合表2.7.2 的规定。
表2.7.2 线型2.8 字体2.8.1书写字体应字型、大小一致，笔画清楚，间隔均匀，排列整齐。
2.8.2书写字体高度宜符合字体高度的公称尺寸系列1.8、2.5、3.5、5、7、10、14、20mm。
2.8.3汉字应写成长仿宋体字，并应采用简化字。
汉字的高度不应小于3.5mm。
2.8.4书写字母和数字，宜根据需要写成A型字体或B型字体。
2.8.5书写字母和数字时，其书写格式、基本比例和尺寸宜符合表2.8.5-1或表2.8.5-2的规定。
表2.8.5-1 A型字体书写格式基本比例尺寸（mm）大写字母高度h （14/14）h 1.8 2.5 3.5 5 7 10 14 20小写字母高度c1 （10/14）h 1.3 1.8 2.5 3.5 5 7 10 14字母间间距 a （2/14）h 0.26 0.36 0.5 0.7 1 1.4 2 2.8词间距 e （6/14）h 0.78 1.08 1.5 2.1 3 4.2 6 8.4基准线最小间距（大写字母）b3 （17/14）h 2.21 3.06 4.25 5.95 8.5 11.9 17 23.8表2.8.5-2 B型字体书写格式基本比例尺寸（mm）大写字母高度h （10/10）h 1.8 2.5 3.5 5 7 10 14 20 小写字母高度c1 （7/10）h 1.26 1.75 2.5 3.5 5 7 10 14 字母间间距 a （2/10）h 0.36 0.5 0.7 1 1.4 2 2.8 4词间距 e （6/10）h 1.08 1.5 2.1 3 4.2 6 8.4 12 基准线最小间距（大写字母）b3 （13/10）h 2.34 3.25 4.55 6.5 9.1 13 18.2 26 2.8.6在同一幅图纸上，宜选用一种型式的字体。
2.9 其他要求2.9.1单斜构造缓倾斜煤层或倾斜煤层矿井开拓方式平面图、开拓巷道工程图和采区布置及机械配备图等，宜将煤层底板等高线图的煤层浅部放在图纸上方，煤层深部放在图纸下方。
近水平煤层矿井的此类图纸不作要求。
2.9.2主要剖面图的方向应与主要地质剖面方向一致，同一矿井各阶段设计主要剖面图方向应一致。
2.9.3除特殊要求外，图纸宜选用X型图框格式。
3 图例3.1 一般规定3.1.1复制地质图时，应采用原地质图图例；当需要在复制图中增添采矿专业设计内容时，应按本标准规定的图例绘制。
3.1.2同一幅图纸应采用统一的图例，图例的大小应与视图的比例相适应。
3.1.3当绘制1：50～1：500比例的平面图时，平面图中的巷道，应采用巷道的图例，并应按设计视图的比例进行绘制。
3.1.4当绘制1：500～1：5000比例的剖面图时，剖面图中的井巷应按剖切情况进行处理，并应符合下列规定：1）剖切到的井巷应用单实线表示；2）没有剖切到的井巷，当井巷位于剖切线的前方，应用虚线绘制；当井巷位于剖切线的后方，应用双点划线绘制。
