计算机图形学试卷及答案A

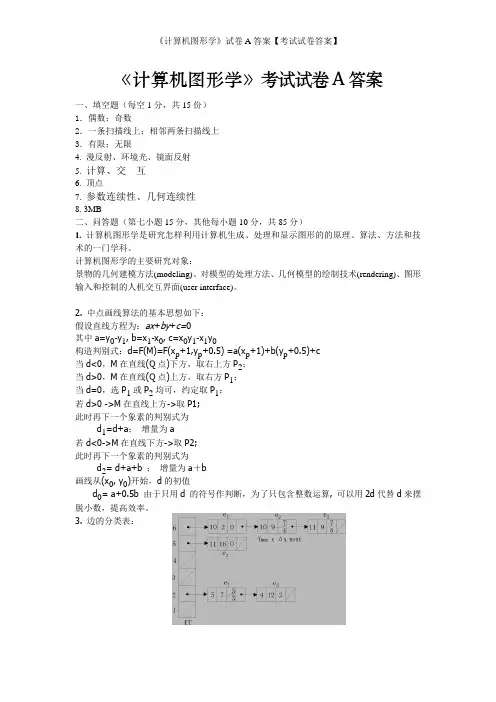

《计算机图形学》试卷A答案【考试试卷答案】
《计算机图形学》考试试卷A答案一、填空题（每空1分，共15份）1．偶数；奇数2．一条扫描线上；相邻两条扫描线上3．有限；无限4. 漫反射、环境光、镜面反射5. 计算、交互6. 顶点7. 参数连续性、几何连续性8. 3MB二、问答题（第七小题15分，其他每小题10分，共85分）1. 计算机图形学是研究怎样利用计算机生成、处理和显示图形的的原理、算法、方法和技术的一门学科。
计算机图形学的主要研究对象：景物的几何建模方法(modeling)、对模型的处理方法、几何模型的绘制技术(rendering)、图形输入和控制的人机交互界面(user interface)。
2. 中点画线算法的基本思想如下：假设直线方程为：ax+by+c=0其中a=y0-y1, b=x1-x0, c=x0y1-x1y0构造判别式：d=F(M)=F(x p+1,y p+0.5) =a(x p+1)+b(y p+0.5)+c当d<0，M在直线(Q点)下方，取右上方P2；当d>0，M在直线(Q点)上方，取右方P1；当d=0，选P1或P2均可，约定取P1；若d>0 ->M在直线上方->取P1;此时再下一个象素的判别式为d1=d+a；增量为a若d<0->M在直线下方->取P2;此时再下一个象素的判别式为d2= d+a+b ；增量为a＋b画线从(x0, y0)开始，d的初值d0= a+0.5b 由于只用d 的符号作判断，为了只包含整数运算, 可以用2d代替d来摆脱小数，提高效率。
3.边的分类表：边的活化链表：（其中，a,b 分别是扫描线y=3,y=8的表）4.视点变换指观察点的朝向以及位置的变换。
模型变换指场景物体的几何形态的建模，包括位置、大小等。
投影的目的就是定义一个视景体，使得视景体外多余的部分被裁剪掉，最终进入图像的只是视景体内的部分。
5. 产生的曲线逼近控制点多边形，而插值是指产生的曲线经过给定控制点。
专升本《计算机图形学》-试卷-答案
专升本《计算机图形学》一、（共57题,共150分）1. 下列设备中属于图形输出设备的是( ）①鼠标②LCD ③键盘④LED ⑤打印机⑥扫描仪⑦绘图仪⑧触摸屏（2分）A。
①③⑥⑧ B.②④⑤⑦ C.②⑤⑥⑦ D.④⑥⑦⑧标准答案：B2. 用正负法画圆，如果圆心在原点(0,0)处，初始点(0，R ），顺时针生成圆，若当前点Pi在圆外,则下一点Pi+1向左走一步，递推公式为（ )。
（2分)A。
B 。
C.D.标准答案:D3。
在三维空间中点P(3， 5， 4)绕z轴旋转180o后的坐标为:( ) (2分）A。
（3， 4， 5) B.（—5，-3， 4) C.（5， 3， 4） D.（4， 4， 4）。
标准答案：B4。
4.在三维几何实体的表示法中，（ )表示法的结果难以实现绘图输出。
（2分）A。
CSG法 B.八叉树表示法C.扫描表示法 D。
对称数据结构法。
标准答案：A5. 在种子填充算法中所提到的四向连通区域算法,（）填充八向连通区。
(2分）A.可以B.不一定。
标准答案：B6. 下列（）是用实型量计算，且每一步需对Y进行四舍五入。
（第一象限内,0￡k￡1的直线） (2分）A。
DDA算法 B。
Bresenham算法C.中点画线算法D.DDA算法和Bresenham算法标准答案：A7。
在齐次坐标中，最后一维坐标H称为（）因子。
(2分)A。
比例 B.旋转 C.反射 D.斜切标准答案：A 8。
线模型的数据结构简单且易于实现，只要给出所有顶点坐标及线段与其顶点的关系即可。
（2分）A.颜色 B。
角度 C.平面 D。
顶点坐标。
标准答案：D9。
参数曲线的表示有代数形式（）和两种。
（2分）A.几何形式B.分数 C。
阵列 D.固定形式标准答案：A10. 多边形填充时，下述哪个论述是错误的？（）（2分）A。
多边形被两条扫描线分割成许多梯形,梯形的底边在扫描线上,腰在多边形的边上，并且相间排列；B。
多边形与某扫描线相交得到偶数个交点,这些交点间构成的线段分别在多边形内.外，并且相间排列；C。

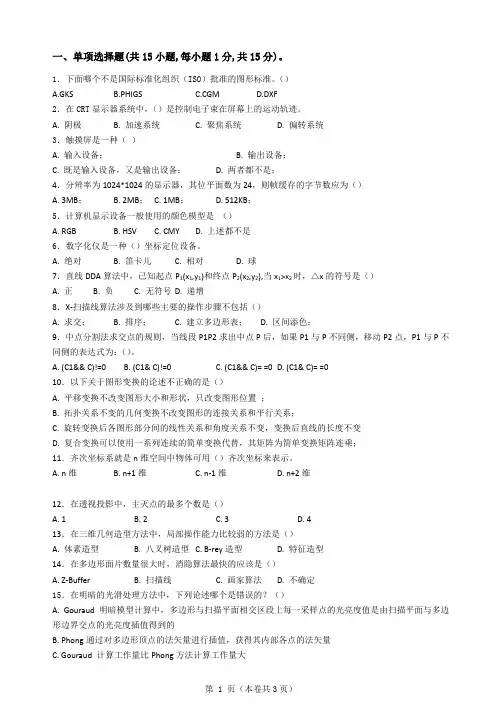

计算机图形学A卷
一、单项选择题(共15小题,每小题1分,共15分)。
1．下面哪个不是国际标准化组织（ISO）批准的图形标准。
（）A.GKSB.PHIGSC.CGMD.DXF2．在CRT显示器系统中，（）是控制电子束在屏幕上的运动轨迹。
A. 阴极B. 加速系统C. 聚焦系统D. 偏转系统3．触摸屏是一种（）A. 输入设备；B. 输出设备；C. 既是输入设备，又是输出设备；D. 两者都不是；4．分辨率为1024*1024的显示器，其位平面数为24，则帧缓存的字节数应为（）A. 3MB；B. 2MB；C. 1MB；D. 512KB；5．计算机显示设备一般使用的颜色模型是（）A. RGBB. HSVC. CMYD. 上述都不是6．数字化仪是一种（）坐标定位设备。
A. 绝对B. 笛卡儿C. 相对D. 球7．直线DDA算法中，已知起点P1(x1,y1)和终点P2(x2,y2),当x1>x2时，△x的符号是（）A. 正B. 负C. 无符号D. 递增8．X-扫描线算法涉及到哪些主要的操作步骤不包括（）A. 求交；B. 排序；C. 建立多边形表；D. 区间添色；9．中点分割法求交点的规则，当线段P1P2求出中点P后，如果P1与P不同侧，移动P2点，P1与P不同侧的表达式为：（）。
A. (C1&& C)!=0B. (C1& C)!=0C. (C1&& C)= =0D. (C1& C)= =010．以下关于图形变换的论述不正确的是（）A. 平移变换不改变图形大小和形状，只改变图形位置；B. 拓扑关系不变的几何变换不改变图形的连接关系和平行关系；C. 旋转变换后各图形部分间的线性关系和角度关系不变，变换后直线的长度不变D. 复合变换可以使用一系列连续的简单变换代替，其矩阵为简单变换矩阵连乘；11．齐次坐标系就是n维空间中物体可用（）齐次坐标来表示。
A. n维B. n+1维C. n-1维D. n+2维12．在透视投影中，主灭点的最多个数是（）A. 1B. 2C. 3D. 413．在三维几何造型方法中，局部操作能力比较弱的方法是（）A. 体素造型B. 八叉树造型C. B-rey造型D. 特征造型14．在多边形面片数量很大时，消隐算法最快的应该是（）A. Z-BufferB. 扫描线C. 画家算法D. 不确定15．在明暗的光滑处理方法中，下列论述哪个是错误的？（）A. Gouraud 明暗模型计算中，多边形与扫描平面相交区段上每一采样点的光亮度值是由扫描平面与多边形边界交点的光亮度插值得到的B. Phong通过对多边形顶点的法矢量进行插值，获得其内部各点的法矢量C. Gouraud 计算工作量比Phong方法计算工作量大D. Gouraud明暗模型处理的缺点是它使高光部位变得模糊二、填空题(共15小题,每小题1分,共15分)。

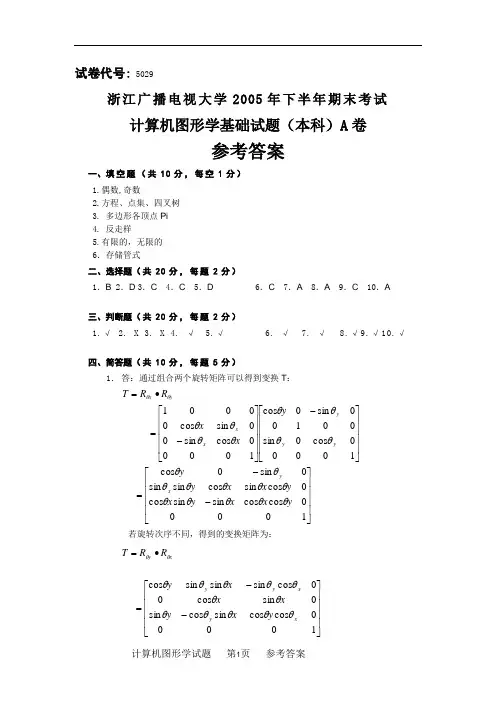

5029计算机图形学A卷参考答案
试卷代号: 5029浙江广播电视大学2005年下半年期末考试计算机图形学基础试题（本科）A 卷参考答案一、填空题（共10分，每空1分）1.偶数,奇数2.方程、点集、四叉树3. 多边形各顶点Pi4. 反走样5.有限的，无限的 6．存储管式二、选择题（共20分，每题2分）1．B 2．D 3．C 4．C 5．D 6．C 7．A 8．A 9．C 10．A三、判断题（共20分，每题2分）1.√2. X3. X4. √5.√6. √7. √8.√9.√10.√四、简答题（共10分，每题5分）1． 答：通过组合两个旋转矩阵可以得到变换T ：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-=∙=10000cos cos sin sin cos 0cos sin cos sin sin 0sin 0cos 1000cos 0sin 00100sin 0cos 10000cos sin 00sin cos 00001y x x y x y x xy yyx x R R T xyyy y x xyx θθθθθθθθθθθθθθθθθθθθθθ 若旋转次序不同，得到的变换矩阵为：⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡--=∙=10000cos cos sin cos sin 0sin cos 00cos sin sin sin cos x y xy y xy y x y x x x y R R T θθθθθθθθθθθθθθ所以，变换的次序对结果有影响。
2．答：连接观察点C（0，0，-10）和点P1（1，2，0）的直线是：x=t, y=2t, z=-10+10t为了判断P3（3，6，20）是否在这条线上，可以将点的坐标代入方程，得x=3时t=3, 当t=3时，x=3,y=6,z=20，所以P2点在过C和P1点的投影线上。
接着以C为基准，判断哪个点在前面。
C，P1，P2分别在这条线的t=0,1,3位置上。

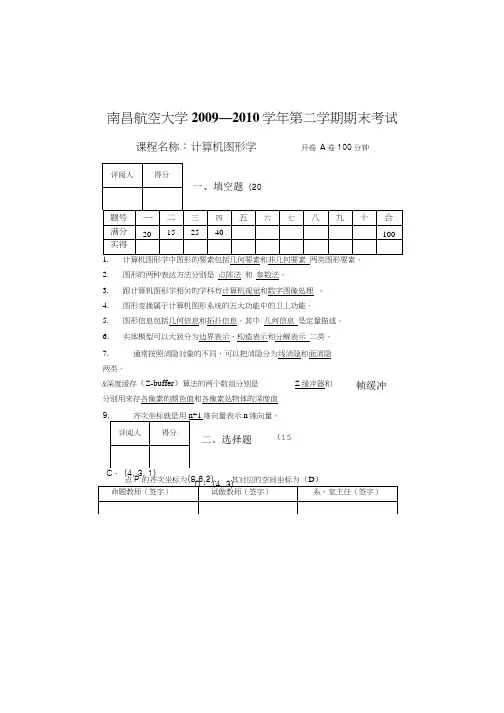

计算机图形学试卷A卷-参考答案.doc
帧缓冲（15分）点P 的齐次坐标为(8,6,2), 其对应的空间坐标为（D ）南昌航空大学2009—2010学年第二学期期末考试课程名称：计算机图形学开卷 A 卷100分钟计算机图形学中图形的要素包括几何要素和非几何要素 两类图形要素。
2. 图形的两种表达方法分别是 点阵法 和 参数法。
3. 跟计算机图形学相关的学科有计算机视觉和数字图像处理 。
4. 图形变换属于计算机图形系统的五大功能中的卫丄功能。
5. 图形信息包括几何信息和拓扑信息。
其中 几何信息 是定量描述。
6. 实体模型可以大致分为边界表示、构造表示和分解表示 二类。
7.通常按照消隐对象的不同，可以把消隐分为线消隐和面消隐两类。
&深度缓存（Z-buffer ）算法的两个数组分别是 Z 缓冲器和分别用来存各像素的颜色值和各像素处物体的深度值n 维向量。
A . 窗口不变，视区变大，则图形B .窗口不变，视区变大，则图形D.视区不变, 窗口缩小，则图形A.图像B.图素C.图形D.图段2. 在多边形的逐边裁剪法中，对于某条多边形的边（方向为从端点S 到端点 P ）与某条裁剪线（窗口的某一边）的比较结果共有以下四种情况，分别需输出 一些顶点.请问哪种情况下输出的顶点是错误的（C ）。
A. S 和P 均在可见的一侧，则输出S 和PoB. S 和P 均在不可见的一侧，则不输出顶点。
C. S 在可见一侧,P 在不可见一侧，则输出线段SP 与裁剪线的交点。
D. S 在不可见的一侧，P 在可见的一侧，则输出线段SP 与裁剪线的交点和Po3. 扫描线多边形填充算法中，对于扫描线同各边的交点的处理具有特殊性。
若共享顶点的两条边在扫描线的同一边，这时交点计为（C ）个。
A. 0个B. 1个C. 2个D. 3个4. 在二维变换中，根据窗口和视区的关系，下列哪种说法正确（B ）视区不变，窗口变大，则图形扩大5.通常把参数描述的图形称为（C ）在6-9中用到以下变换矩阵「1 00_ ~3 0 0~ ~-1 0 0~~1 2 0~ 0 1 0 0 4 0 0 1 0 0 1 0 3 5 10 0 10 0 10 0 1矩阵1 矩阵2 矩阵3 矩阵46. 点P （2, 3）乘以变换矩阵1得到新的点坐标为 (A )A 、 (5, 8)B 、 (7, 6) )C 、 (5, 7) (4, 3) 7. 点P (2,3) 乘以变换矩阵2得到新的点坐标为（ B ) A 、 (& 2) B 、 (6, 12) C 、 (2, 1)D 、 (4, 3) & 点P (2,3) 乘以变换矩阵3得到新的点坐标为（ C )A 、 (3, -2)B 、 (-3, 2)C 、(-2, 3)D 、 (2, -3) 9. 变换矩阵4表示的变换为 (B ) A 、沿X 方向的错切变换 B 、沿y 方向的错切变换 C 、沿Z 方向的错切变换 D 、比例变换三、问答题 (25分)10. ( C )是在高于显示分辨率的较高分辨率下用点取样方法计算，然后 对几个像素的属性进行平均得到较低分辨率下的像素属性。
计算机图形学考试试题及答案
计算机图形学考试试题及答案一、选择题1. 下列关于计算机图形学的描述中，错误的是：A. 计算机图形学是研究如何有效地生成、处理和显示图像的学科。
B. 计算机图形学可以应用于游戏开发、虚拟现实、动画制作等领域。
C. 计算机图形学的基础是绘画和几何学。
D. 计算机图形学不涉及数字图像处理和计算机视觉。
2. 下列哪个算法用于绘制三维图形中的曲线和曲面？A. Bresenham算法B. Bezier曲线算法C. DDA直线绘制算法D. Cohen-Sutherland算法3. 下列哪个变换矩阵用于实现平移操作？A. 缩放矩阵B. 旋转矩阵C. 平移矩阵D. 投影矩阵4. 在光栅化过程中，下列哪个步骤不是必需的？A. 三角形剖分B. 顶点着色C. 法向量计算D. 光照模型计算5. 下列哪个算法用于实现隐藏面消除？A. DDA算法B. Bresenham算法C. Z-buffer算法D. Bezier曲线算法二、填空题1. 在计算机图形学中，RGB表示红、绿、蓝三原色，而CMYK表示青、洋红、黄、黑四原色。
其中，RGB颜色模型中的最大亮度为______，而CMYK颜色模型中的最大亮度为______。
2. 给定一个二维平面上的点P，坐标为(x,y)，经过平移变换后得到新的点P'，平移矩阵表示为T，若T=[1 0 a; 0 1 b; 0 0 1]，则点P'的坐标为(x', y') = (______, ______)。
3. 在计算机图形学中，三维物体的旋转变换通常使用欧拉角或四元数表示。
若分别使用ZYZ和XYZ欧拉角顺序进行旋转，最终得到的物体姿态可能会有差异，这被称为______问题。
三、简答题1. 简要描述计算机图形学的基本原理和应用领域。
2. 什么是光线追踪技术？它在哪些领域得到了广泛应用？3. 简要解释什么是纹理映射（Texture Mapping），并举例说明其在计算机图形学中的应用。
计算机图形学期末考试试卷(A卷)
计算机图形学期末考试试卷（A 卷）一 填空题（15分）1、 投影可以分为 投影和 投影。
__________投影视觉效果更有真实感，而且能真实地反映物体的精确的尺寸和形状；2、确定图形中哪些部分落在显示区之内，哪些落在显示区之外,以便只显示落在显示区内的那部分图形。
这个选择过程称为_______。
3、基本几何变换是指________ 、 _________ 和__________三种变换。
4、 在多面体的隐藏线消除中，为了提高算法的效率，为了减少求交的工作量，采取的措施有________________ 、 _________________ 和__________________ 5、 几何建模技术中描述的物体信息一般包括__________和___________6、 在Z 缓冲器消隐算法中Z 缓冲器每个单元存储的信息是__________________7、用离散量表示连续量引起的失真现象称之为__________。
用于减少或消除这种失真现象的技术称为__________。
二 简答题（20分）1、 什么是计算机图形学？举出关于计算机图形学的4个应用领域（5分）2、 以纹理映射的方式实现物体表面细节的绘制，涉及三个空间和两种映射分别是什么（5分）3、 多边形扫描转换的扫描线算法中，活性边表结点的数据结构保存哪些信息。
（4分）4、 XOY 平面上特征多边形顶点P 1(0,0)，P 2(1,1)，P 3(2,-1)，P 4(3,0)确定一条三次Bezier曲线P(t)，]1,0[ t 。
用递推(de Casteljau)算法求解P(1/2)。
（6分）三（8分）1、在真实感绘制技术中，简单光照模型的反射光由哪几部分组成？2、对于用多边形表示的物体，在光照计算时需要进行明暗处理，为什么？3、采用Gouraud 明暗处理模型计算如图所示点P 的颜色值。
四（10分）如图所示，采用Cohen-Sutherland 算法对线段进行裁剪时，1、线段端点P点和Q点的编码各是多少2、此时是否需要与窗口的边界进行求交运算，为什么（利用编码解释）？3、如需要，可以与窗口的哪些边界求交，为什么（利用编码解释）？五（15分）采用Bresenham算法转换直线段，起点x0(2,1)、终点x1(12,5)。
《计算机图形学》试题-A卷及参考答案
7、对于由P 0 P 1 P 2 三点所决定的二次B样条曲线，下列叙述中错误的是（ D ）
A）起始点位于（P 0 +P 1 ）/2 处； B）终止点位于（P 2 +P 1 ）/2 处； C）若P 0 P 1 P 2 三点共线时，该曲线是一条线段； D）起始点的切矢为：2（P 1 -P 0 ）。 8、下列不属于计算机图形学中三维形体表示模型的是：( C )。 A 线条模型 B 表面模型 C 粒子模型 D 实体模型
X(t)=3t 2 3 Y(t)=3t-9t +6t 2 3 Z(t)= 3t-9t +6t 将 t 分别等于 0，1/3， 2/3，1 代入上述参数曲线，得 P(0)=(0,0,0) P(1/3)=(1,2/9,2/9) P(1/2)=(3/2,0,0) P(2/3)=(2,-2/9,-2/9) P(1)=(3,0,0)
计算机图形学试题
一、选择题（20 分） 1、种子填充算法中，正确的叙述是（ C ） A）按扫描线的顺序进行象素点的填充； B）四连接算法可以填充八连接区域；
A
C）四连接区域内的每一象素可以通过上下左右四个方向组合到达； D）八连接算法不能填充四连通区域。 2、在多边形的逐边裁剪法中,对于某条多边形的边(方向为从端点 S 到端点 P)与 某条裁剪线(窗口的某一边)的比较结果共有以下四种情况,分别需输出一些顶点. 请问哪种情况下输出的顶点是错误的? （ A ） A) S 和 P 均在可见的一侧,则输出 S 和 P. B) S 和 P 均在不可见的一侧,则输出 0 个顶点. C) S 在可见一侧,P 在不可见一侧,则输出线段 SP 与裁剪线的交点. D) S 在不可见的一侧,P 在可见的一侧,则输出线段 SP 与裁剪线的交点和 P. 3、透视投影中主灭点最多可以有几个?（ D ） A)0 B)1 C)2 D)3
计算机图形学试题及答案
1、判断题（10x1=10分）1、构成图形的要素可分为两类：刻画形状的点、线、面、体的非几何要素与反映物体表面属性或材质的明暗、色彩等的几何要素。
（错误）2、参数法描述的图形叫图形；点阵法描述的图形叫图像。
（正确）3、EGA/VGA为增强图形显示效果的一种图形处理软件的名称。
（错误）4、对山、水等不规则对象进行造型时，大多采用过程式模拟方法。
（正确）5、若两个图形是拓扑等价的，则一个图形可通过做弹性运动与另一个图形相重合。
（正确）6、0阶参数连续性和0阶几何连续性的定义是相同的。
（正确）7、Bezier曲线可做局部调整。
（错误）8、字符的图形表示分为点阵和矢量两种形式。
（正确）9、LCD表示发光二极管显示器。
（错误）10、使用齐次坐标可以将n维空间的一个点向量唯一的映射到n+1维空间中。
（错误）2、 填空题（15x2=30分）、目前常用的PC图形显示子系统主要由3个部件组成：（1）帧缓冲存储器、（2）显示控制器3）ROM BIOS。
图形的输入设备有（4）键盘、鼠标、光笔（至少写三种）；图形的显示设备有（5）CRT显器、LCD、投影仪（至少写三种）。
、常用坐标系一般可以分为：建模坐标系、用户坐标系、（6观察坐标系、（7）规格化设备坐（8）设备坐标系。
在多边形的扫描转换过程中，主要是通过确定穿越多边形区域的扫描线的覆盖区间区域填充则是从（9）给定的位置开始涂描直到（10）指定的边界条件为止。
一个交互式计算机图形系统应具有（11）计算 、（12）存储、（13）对话、（14）等五个方面的功能。
3、简答题（5x6=30分）1、请列举常用的直线段裁减算法（四种）。
答：答：直接求交算法、编码算法、中点再分算法、Cyrus-Beck算法。
2、考虑三个不同的光栅系统，分辨率依次为，，。
欲存储每个像素12位，这些系统各需要多大的帧缓冲器（字节数）？需要的帧缓存为需要的帧缓存为需要的帧缓存为3、什么叫做走样？什么叫做反走样？反走样技术包括那些？答：走样指的是用离散量表示连续量引起的失真。
《计算机图形学》--试卷A及参考答案
（）4. EGA/VGA为增强图形显示效果的一种图形处理软件的名称。
（）5. 对山、水等不规则对象进行造型时，大多采用过程式模拟方法。
（）6. 实体的边界由平面多边形或空间曲面片组成。
（）7. 平面多面体表面的平面多边形的边最多属于两个多边形，即它的表面具有二维流形的性质。
（）8. 观察空间位于前后裁剪面之间的部分称为裁剪空间或视见体。
（）9. 找出并消除物体中的不可见部分，称为消隐。
（）10. 使用齐次坐标可以将n维空间的一个点向量唯一的映射到n+1维空间中。
三、填空题（将正确答案填入横线上，每空2分，共20分）1．直线的属性包括线型、和颜色。
2．颜色通常用红、绿和蓝三原色的含量来表示。
对于不具有彩色功能的显示系统，颜色显示为。
3．平面图形在内存中有两种表示方法，即和矢量表示法。
4．将三维物体变为二维图形的变换称为，其有两种基本方式：平行投影、。
5. 边界点组成的集合称为集合的。
6．对于一个占据有限空间的正则（点）集，如果其表面是，则该正则集为一个实体有效物体。
7．通过实体的边界来表示一个实体的方法称为。
8．表面由平面多边形构成的空间三维体称为。
9. 标量：一个标量表示。
四、简答题（每小题5分，共20分）1. 什么是图像的分辨率？2. 局部光照模型和全局光照模型的不同之处是什么？3.实体采用八叉树表示法有哪些缺点？4. 消隐算法有哪些类型，它们各有什么特点？五、计算题（每小题11分，共22分）1. 写出直线方程b mx y +=''对应的xy 坐标方程，假设''y x 坐标系是由xy 坐标系旋转90°得到。
2. 写出从),(111y x P 到),(222y x P 的段与（a ）垂直线x ＝a ，（b ）水平线y ＝b 的交点。
以下为本试卷的参考答案一、名词解释（每小题3分，共18分）1．图形：能够在人们视觉系统中形成视觉印象的对象称为图形，包括自然景物和人工绘图。
计算机图形学(A)答案
2001~2002第二学期数学与应用数学专业计算机图形学试卷（A ）答案一、简答题（10分）1． 规则曲线如直线、圆、椭圆等图形在计算机中的产生方法有微分算法和Bresenham 算法，它们之间的本质区别是什么？2． 简述RGB 颜色模型、HSV 颜色模型、CMY 颜色模型间的关系。
二、填空题（48分，每题4分）1．当光源照射到非透明物体表面上时，产生光的反射效果。
从视点观察物体上任一点P 处的亮度等于漫反射光强、环境光反射光强及镜面反射光强的总和。
2．三次样条曲线的边界条件有 夹持端 、 自由端 、 抛物端 等三种。
3．将各控制点依次用折线连结起来，用以直观地反映出该曲线的粗略形状，这折线称为 控制多边形 ； 4．B 样条曲线除具有贝齐埃曲线具有的直观性、凸包性、几何不变性等基本优点外，还具有局部修改特性。
5．均匀B 样条、准均匀B 样条、非均匀B 样条是根据选择结点向量的方法来区分的，这里的均匀是指结点在参数轴上是均匀等距分布。
6．B 样条函数定义如下∑==ni ki i u NP u P 0,)()(（21u u u ≤≤），其中)(.u N k i 为基函数，它是通过递归方式定义的。
7．多边形的有向边线左侧为其实面积区域，故沿实面积图形外轮廓线多边形顶点方向顺序环行时，要求该多边形顶点的整个环行方向逆时针旋转；而沿实面积图形内轮廓线多边形顶点方向顺序环行时，要求该多边形顶点的整个环行方向顺时针旋转。
这种定义了环行方向的多边形称为环，前者为外环，后者为内环。
8．图形数据的输入有自动输入和手动输入两种，其中手动输入又包括编程方式和交互方式两种输入方法。
自动输入设备包括 扫描仪 等；手动输入设备包括 键盘 、 鼠标 等。
9．当投影中心（射线源）与投影平面的距离为有限值时，则投影为透视投影；若次距离为无穷大，则投影为平行投影。
10．三维空间中一点绕z 周旋转θ角度，其齐次变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-1000010000cos sin 00sin cos θθθθ，相对于XY 平面的反射变换矩阵为⎥⎥⎥⎥⎦⎤⎢⎢⎢⎢⎣⎡-100001000010001。
计算机图形学试题及答案
计算机图形学试题及答案一、选择题1. 下列哪个选项反映了图形学的定义？A. 图形学是研究如何使用计算机生成和操纵图像的学科。
B. 图形学是研究计算机图形硬件的学科。
C. 图形学是研究计算机图像压缩算法的学科。
D. 图形学是研究计算机图形界面设计的学科。
答案：A2. 下列哪个选项不是计算机图形学的核心内容？A. 图形硬件B. 图形算法C. 图形数据结构D. 图形用户界面设计答案：D3. 在计算机图形学中，三维坐标使用下列哪个表示法？A. (x,y,z)B. (x,y)C. (x,y,z,w)D. (x,y,w)答案：A二、简答题1. 什么是光栅化？简述光栅化算法的基本原理。
答：光栅化是将连续的图形转化为离散的像素点的过程。
光栅化算法的基本原理包括以下步骤：- 对于三维图形，首先进行顶点的投影，将三维坐标映射到二维屏幕上。
- 然后，对二维空间中的像素进行遍历，判断每个像素是否被图形覆盖。
- 如果像素被覆盖，则将其填充为图形所要显示的颜色；如果未被覆盖，则保持原来的颜色。
2. 简述几何变换在计算机图形学中的作用，并举例说明。
答：几何变换在计算机图形学中可以用于对图像进行平移、旋转、缩放等操作，改变图形的位置和大小。
例如，通过对一个三角形进行平移，可以将其移动到屏幕的不同位置；通过对一个矩形进行缩放，可以改变其宽度和高度，实现图像的放大或缩小。
三、综合题请根据以下场景，回答问题并进行代码实现。
场景描述：假设有一个二维图形，由一组顶点坐标构成。
现在需要实现一个算法来判断该二维图形是否为凸多边形。
算法实现思路：1. 判断多边形的边是否都是凸角。
遍历多边形的每条边，判断其与相邻两条边形成的夹角是否小于180度，若有任意一条夹角大于180度，则不是凸多边形。
2. 判断多边形的内角是否都是凸角。
遍历多边形的每个顶点，以该顶点为中心，判断其与相邻两条边形成的夹角是否小于180度，若有任意一个内角大于180度，则不是凸多边形。
计算机图形学试卷A卷（含答案）
计算机图形学试卷A卷（含答案）贵州⼤学2009-2010学年第⼆学期考试试卷A 卷计算机图形学注意事项：1. 请考⽣按要求在试卷装订线内填写姓名、学号和年级专业。
2. 请仔细阅读各种题⽬的回答要求，在规定的位置填写答案。
3. 不要在试卷上乱写乱画，不要在装订线内填写⽆关的内容。
4. 满分100分，考试时间为120分钟。
⼀、填空（共20分，每空2分）1、计算机图形学是研究如何利⽤计算机来表⽰、⽣成、处理和显⽰图形原理、算法、⽅法和技术的⼀门学科。
2、在计算机图形学中，物体表⾯的细节称为纹理，纹理可分为两⼤类：⼀类是：图形纹理，另⼀类是：⼏何纹理3、CRT 由电⼦枪，聚焦系统，偏转系统，荧光屏所组成。
4、投影变换可分为平⾏投影和透视投影。
5．Phong 光照模型将环境光、镜⾯反射光、及漫反射光叠加起来形成单⼀光源。
6、在HSI 彩⾊模型中，H 代表⾊调，S 代表饱和度，I 代表亮度(明度) 。
⼆、选择题（共20分,每⼩题2分）1、显⽰器的分辨率为1024*1024的显⽰模式, 显⽰器中每个像素点的灰度等级为256级,则的帧缓存容量⾄少为( B)bit.A,7M B,8M C,10M D,16M 2、以下图形设备中，哪个不是图形输⼊设备( C ).A,图形扫描仪 B,触摸屏 C 、绘图仪 D 、⿏标 3、设点P 的齐次坐标为(8,6,2),其对应的空间坐标为( D ).A,(8,6,2) B,(8,6) C,(4,3,1) D,(4,3)4、当观察光照下的光滑物体表⾯时,在某个⽅向上看到⾼光或强光,这个现象称为( B ).A,漫反射B,镜⾯反射C,环境光D,折射5、在多边形的逐边裁剪法中,对于某条多边形的边(⽅向为从端点S出发到端点P)与某条裁剪线(窗⼝的某⼀边)的⽐较结果共有以下四种情况,分别需输出⼀些顶点.请问哪种情况下输出的顶点是错误的( A ).A:S和P均在可见的⼀侧,则输出S和P.B:S和P均在不可见的⼀侧,则不输出顶点.C:S在可见⼀侧,P在不可见⼀侧,则输出线段SP与裁剪线的交点.D:S在不可见的⼀侧,P在可见的⼀侧,则输出线段SP与裁剪线的交点和P.6、扫描线多边形填充算法中,对于扫描线同各边的交点的处理具有特殊性.当扫描线穿过某两条边的共享顶点，且这两条边分别在该扫描线的上下两侧时，该扫描线与这两条边的交点数只能计为( B )交点:A,0 个B,1个C,2个D,3个7、在Cohen-SutherLand直线裁剪算法中，设端点P1 和P2 的区域编码分别是code1 和code2，若（ B ），则P1和P2同在窗⼝的上⽅、下⽅、左⽅或右⽅。
计算机图形学试题a(软件学院2002级)标准答案
计算机图形学试题(软件学院20０2级）
一、名词解释（2０分）
1、计算机图形学:是指用计算机产生对象图形的输出的技术。
2、插值：要求构造一条曲线顺序通过型值点，称为对这些型值点进行插值。
3、凸壳:包含一个平面点集的最小凸区域称为点集的凸壳。
4、面消隐:消除场景中的不可见面，确定可见面。
5、裁剪:就是去掉窗口外的不可见部分，保留窗口内的可见部分的过程。
二、设六边形的六个顶点是（7,1）、(2，３)、（2,9)、(7，７)、(１3，11）、(13,5)，要利用使
用活跃边表的扫描转换算法进行填充，写出应填写的ET表,写出活跃边表变化的情况。
（１5分)
ET表:
活跃边表:
三、用梁友栋-Bａrsky算法裁剪如图所示线段AB(A点为(１，－1),B点为(2，3）,窗口是点
(０,0）、(2，0)、(2，2）、(0，2)四点确定的矩形，)。
(10分）
AB的参数方程为：x＝１+ｔ;
Y=-１+4t;tＡ=0,ｔB＝１
始边ｘl=０,（yb＝０)；交点坐标：t’a=-１,t’’a＝1/4，故ta＝ｍaｘ{ｔ’ａ,t’’a,tA}=mａx{-1,１/4,０｝＝1/４;
终边xr=2，(yt=2)；交点坐标:t’b=1,t’’b=3/4,故ｔb=ｍin{ t’ｂ, ｔ’’b, ｔB }=miｎ。
(完整word版)计算机图形学试卷及答案
年级 班 姓名 学号 成绩一、填空题（每空1分，共30分） 1、计算机图形学是用计算机建立、存储、处理某个对象的模型，并根据模型产生该对象图形输出的有关理论、方法与技术。
2、计算机图形系统功能主要有计算功能、存储功能、输入功能、输出功能、交互功能。
3、区域的表示有内点表示和边界表示两种形式。
4、字符裁剪的策略有串精度裁剪、字符精度裁剪、基于构成字符最小元素的裁剪。
5、图形软件系统提供给用户的三种基本输入方式包括请求方式、采样方式、事件方式。
6、常见的图形绘制设备有喷墨打印机、笔式绘图机、激光打印机。
7、字符生成常用的描述方法有点阵式和轮廓式。
8、在交互式图形输入过程中，常用的控制方式有请求、样本、事件和混合四种形式。
9、用于八连通区域的填充算法可以用于四连通区域的填充，但用于四连通区域的填充算法并不适用于八连通区域的填充。
10、能够在人们视觉系统中形成视觉印象的对象称为图形。
二、不定项选择题（每题2分，共20分） 1、计算机图形显示器一般使用（A ）颜色模型。
(A)RGB （B) CMY(C)HSV （D) HLS2、计算机图形系统功能不包括（D ）。
(A)计算功能 （B) 存储功能(C)交互功能 （D)修饰功能3、多边形填充算法中，正确的描述是（ABC ）(A)扫描线算法对每个象素只访问一次，主要缺点是对各种表的维持和排序的耗费较大(B)边填充算法基本思想是对于每一条扫描线与多边形的交点，将其右方象素取补(C)边填充算法较适合于帧缓冲存储器的图形系统(D)边标志算法也不能解决象素被重复访问的缺点4、在交互式图形输入过程中，常用的控制方式不包括（C）。
(A)样本（B)事件(C)交互（D)混合5、下列有关平面几何投影的叙述，错误的是（D ）（A）透视投影又可分为一点透视、二点透视、三点透视（B）斜投影又可分为斜等测、斜二测（C）正视图又可分为主视图、侧视图、俯视图（D）正轴测又可分为正一测、正二测、正三测6、视频信息的最小单位是（A ）（A）帧（B）块（C）像素（D）字7、在透视投影中，主灭点的最多个数是（C）（A）1 （B）2 （C）3 （D）48、扫描线多边形填充算法中，对于扫描线同各边的交点的处理具有特殊性。
计算机图形学考试试卷
计算机图形学考试（A 卷）一、 名词解释（每个4分）计算机图形学系统、走样、光照模型、像元；二、 二、选择题（每题2分）1．在下列叙述语句中，正确的论述为（ ）A 、一个计算机图形系统至少应具有计算、存储、输入、输出四个方面的基本功能；B 、在图形系统中，图形处理速度取决于CPU 的性能；C 、在图形系统中，存储容量指的是计算机的内存；D 、 在图形系统中，图形处理精度主要是指图形采集输入质量和显示输出质量。
2．如果一幅512×512像素的图像，每一像素用4位表示，那么存储此图像至少需要的容量为（ ）A 、512KB B 、1MBC 、2MBD 、3MB3．如果一个长方形使用右边二维图形变换矩阵：⎥⎥⎥⎦⎤⎢⎢⎢⎣⎡=105050005T ,将产生变换的结果为（ ）A 、图形放大5倍；同时沿X 坐标轴方向移动5个绘图单位B 、图形放大25倍，同时沿X 坐标轴方向移动5个绘图单位；C 、图形放大5倍，同时沿Y 坐标轴方向移动5个绘图单位；D 、图形放大25倍，同时沿Y 坐标轴方向移动5个绘图单位；4．下列有关二维几何变换的叙述语句中，正确的论述为（ ）A 、几何变换就是把一个图形从一个位置移到别的位置；B 、几何变换后图形连线次序发生改变；C 、一个正方体经几何变换后可能会变成长方体；D 、几何变换使图形都产生了变形。
5．下列叙述正确的是（ ）A 、 点是最基本的图形；B 、 Bresenham 画线法不适用于光栅图形显示器；C 、 正负法使利用平面曲线划分正负区域来直接生成圆弧的方法；D 、 数值微分法不适合画圆弧。
三、 填空题（每空2分）6、曲线和曲面的基本表示方法有_____________和_______________。
7、图形表示方法有_____________和_______________。
8、投影变换的分类有：__________________和_____________________。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华侨大学计算机图形学试卷B
一.填空题（每小题2分，共26分）
1．计算机图形学着重讨论怎样将数据和几何模型变成图形;数字图像处理重点在于图像的压缩存储以及去噪声问题;计算机视觉则讨论怎样从图像中提取特征数据和模型。
2.目前常用的PC图形显示子系统主要由3个部件组成: 显示处理器、帧缓冲存储器和一个ROM BIOS芯片。
（显示控制器）
3．一个完整的几何模型应包括几何信息和图形信息，后者反映了各部分之间的连接关系。
4. 用户坐标系也称为世界坐标系用于定义用户整图或最高层图形结构。
5.所谓二维流形指的是对于实体表面上的任意一点,都可以找到一个围绕着它的任意小的领域,该领域与平面上的一个圆盘是拓扑等价的。
6.图形的扫描转换定义为在数字设备上确定一个最佳逼近图形的像素的过程 .
7 将多边形外部一点A与某一点B用线段连接，若此线段与多边形边界相交的次数为偶数，则点B在多边形外部，若此线段与多边形边界相交的次数为奇数，则点B在多边形内部。
8.边缘填充算法在处理每条边时,首先求出该边与扫描线的交点,然后将每一条扫描线上交点右方的所有像素求补.
9.用于减少或克服在“光栅图形显示器上绘制直线、多边形等连续图形时，由离散量表示连续量引起的失真”的技术叫反走样。
10.观察坐标系是依据窗口的方向和大小在用户坐标系中定义的直角坐标系.
12.投影变换中，透视投影的投影中心到投影面之间的距离是有限，平行投影的投影中心到投影面之间的距离是无限。
13.对于透视投影,一束平行于投影面的平行线的投影会聚集到一个点,这个点称为灭点 .
11.对下图由P 0P 1P 2P 3P 4P 5顶点序列构成的多边形经左裁剪边裁剪后的顶点序列为
5543212R P P P P P R 。
二．简答题（每题4分，共20分）
1.图形包括哪两方面的要素？在计算机中如何表示它们？
几何要素、非几何要素
表示方法：参数法、点阵法
2.图形显示技术中有哪3种分辨率？简述它们之间的区别和联系？
屏幕分辨率、显示分辨率、存储分辨率
屏幕分辨率决定了所能显示的最大分辨率；显示分辨率和存储分辨率对所能显示的图形分辨率也有控制作用。
3.简述三维观察流程。
P213
4.什么是扫描转换？什么是走样？
扫描转换：在数字设备上确定一个最佳逼近于图形的像素的过程。
走样：在光栅显示器上绘制非水平且非垂直的直线或多边形边界时，或多或少会呈现锯 齿状。
这是由于直线或多边形边界在光栅显示器的对应图形都是由一系列相同亮度的离散像素构成的。
这种用离散量表示连续量引起的失真，称为走样。
三．（10分）已知一直线段起点（0，0），终点（-8，-3），利用Bresenham 算法生成此直线段（要求写清原理、误差函数、递推公式）并在下面的方格中，标出直线上各点。
P 1
P 2 4
P
五．（6分）在二维中，若将图形在x 方向放大3倍，在y 方向放大2倍，然后平移[10，20]，求变换矩阵。
六．（10分）已知二维平面上直线的两个端点A(4,4)B(7,3)，求P （5,4）点关于直线AB 的对称变换矩阵，并求出点的对称点坐标。
七．（10分）描述Cohen-SutherLand （编码）裁剪算法的基本原理，并以图形示意。
八．（8分）已知多边形顶点坐标为P 0 (2，1)， P 1(1，7)，P 2(8，5)，P 3(7，1)，P 4(6，4)。
若采用扫描转换算法进行填充，试写出该多边形的ET 表和当扫描线Y=2和Y=4时的有效边表。
九．(10分）试证明均匀二次B 样条曲线的起点和终点值分别为()011()2
p start P P =+ ()231()2
p P P =+end 。
（0,0）。
