双变频枕式包装机说明书2
枕式包装机操作方法
枕式包装机操作方法枕式包装机是一种常用于食品、药品、日用品等行业的自动包装设备。
其操作方法如下：1. 开机准备a. 确保枕式包装机接通电源，并检查一切电气设备和传动装置是否正常。
b. 清理和消毒枕式包装机，保持生产环境的清洁和卫生。
2. 准备包装材料a. 确保枕式包装机使用的包装材料（例如PE膜）质量良好，无损伤和污染。
b. 检查包装材料的库存，并及时补充。
3. 调整设备参数a. 根据产品的要求，调整枕式包装机的参数，包括速度、温度、封切时间等。
b. 确保参数调节准确且符合产品要求。
4. 检查整体运行状态a. 打开枕式包装机，观察各个部位的运行状态，确保没有异常情况发生。
b. 检查输送带、模具等部件是否干净、完好，没有杂质。
5. 开始生产a. 将待包装的产品放置在枕式包装机的进料口处，确保产品排列整齐。
b. 启动枕式包装机，产品会自动被送入包装材料内，并进行封切和封口操作。
c. 观察包装过程中的各个环节，确保产品的封切和封口质量良好。
d. 不断监控枕式包装机的运行状态，确保其正常运行，及时处理异常情况。
6. 完成包装a. 包装完成后，将已包装好的产品取出，并进行验货。
b. 对未合格的产品进行处理，例如重新包装、标记等。
c. 记录包装数量、品质等相关信息，便于后续追溯和统计。
7. 关机和清洁a. 生产结束后，关闭枕式包装机的电源，并将设备进行清洗和消毒，保持环境卫生。
b. 定期对枕式包装机进行维护和保养，确保其性能和寿命。
总结起来，枕式包装机的操作方法包括开机准备、准备包装材料、调整设备参数、检查整体运行状态、开始生产、完成包装、关机和清洁等多个步骤。
操作人员需要熟悉设备的使用方法，并始终保持对设备和产品的监控和检查，确保生产过程的质量和效率。

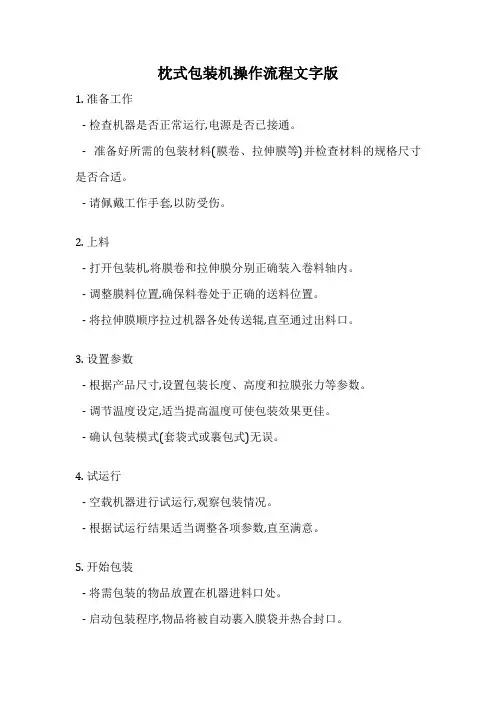

枕式包装机操作流程文字版
枕式包装机操作流程文字版
1. 准备工作
- 检查机器是否正常运行,电源是否已接通。
- 准备好所需的包装材料(膜卷、拉伸膜等)并检查材料的规格尺寸是否合适。
- 请佩戴工作手套,以防受伤。
2. 上料
- 打开包装机,将膜卷和拉伸膜分别正确装入卷料轴内。
- 调整膜料位置,确保料卷处于正确的送料位置。
- 将拉伸膜顺序拉过机器各处传送辊,直至通过出料口。
3. 设置参数
- 根据产品尺寸,设置包装长度、高度和拉膜张力等参数。
- 调节温度设定,适当提高温度可使包装效果更佳。
- 确认包装模式(套袋式或裹包式)无误。
4. 试运行
- 空载机器进行试运行,观察包装情况。
- 根据试运行结果适当调整各项参数,直至满意。
5. 开始包装
- 将需包装的物品放置在机器进料口处。
- 启动包装程序,物品将被自动裹入膜袋并热合封口。
- 观察包装效果,确保包装袋的外观、密闭性等符合要求。
6. 换膜卷
- 在膜卷用尽时,及时停机并更换新卷膜料。
- 请按照正确顺序穿过各辊轮,并适当拉直膜料。
7. 清洁保养
- 工作结束后,请及时关闭电源,清理残留膜料。
- 定期对机器进行除尘、消毒,保持包装机洁净。
以上是枕式包装机基本的操作流程,请严格遵守安全操作规程,并及时处理异常情况,以确保安全高效地使用包装机。
枕式包装机操作规程
枕式包装机操作规程
《枕式包装机操作规程》
一、操作前的准备工作
1. 检查机器的电源和气源是否已接通，确认压力是否正常。
2. 检查包装材料的存储情况，确保有足够的原材料供应。
3. 对机器进行全面的清洁和消毒，确保符合卫生要求。
4. 检查所有传动部件和安全保护装置，确保机器运行安全。
二、操作过程
1. 打开机器电源开关，进行初次启动。
2. 调试机器，确保各部件正常运转。
3. 调整机器参数，根据需要调整包装尺寸、包装速度等参数。
4. 将包装材料放入机器的供料装置中，根据要求进行调整。
5. 启动机器，进行试运转，确认包装效果符合要求。
6. 进行正式的包装生产，确保机器稳定运行，包装效果良好。
三、操作注意事项
1. 操作时要注意机器的安全保护装置，避免意外事故发生。
2. 定期进行机器的保养和维护，确保机器的运行状态良好。
3. 注意包装材料的供应和更换，避免因为缺料而中断生产。
4. 当发现机器出现异常情况时，应停止机器运行并及时处理故障。
四、操作结束
1. 停止机器运行，关闭电源和气源。
2. 进行机器的清洁和消毒，准备下一次生产。
3. 做好操作记录，包括生产数量、时间等信息。
4. 对机器进行全面的检查，确保机器全部部件齐全、无损坏。
以上就是关于枕式包装机操作规程的介绍，操作人员在使用枕式包装机时应严格按照规程操作，确保机器稳定运行并获得理想的包装效果。
枕式包装机说明书
前言在初次使用本公司机械之前，请务必仔细阅读本《操作手册》之各项内容，它将帮您正确使用和维护机器。
确保人机安全，并充分发挥其性能，- 减少故障，延长寿命。
1. 安全注意事项1）未清楚了解机器正确的操作方法和安全规定之前，禁止启动机器。
2）未经训练和授权的人员，不得使用本机。
3）使用本机前，必须先详读本手册，并了解全部内容与提示。
4）机器须确认完成安装及必要的调整动作后，才能操作。
5）启动前须确认在机器所有台面没有放置任何工具或器物。
6）电源未关闭，不得触摸机器内部或电气设施。
7）机器在运转中操作者不得离开机器工作范围。
8）机器在运转中严禁触摸发热的封轮, 封模及运转中各部件。
9）检查、维修电气控制电路时须由电气专业人员完成。
10）非经本公司许可，不得任意改装机器，或在机器上接装任何非本公司认可的装置、刀具或周边设备，以免发生危险。
11）本手册内容有任何不明了之处，或遇到依本手册之说明无法解决的问题，请咨询本公司或授权经销商，切勿擅自处理。
12）不要在指定环境之外的条件下使用机器。
警告：为了您和他人及机器设备的安全，务必遵守以上安全事项，对由于不按上述要求而产生的意外及事故，本公司概不负责。
2. 机器说明设备用途DZP系列多功能全自动高速枕式包装机主要适用于医药、食品、日化、化妆品、电子等行业的药版、饼干、槟榔、雪饼、方便面、糖果、西点、面包、托盘式容器、透明皂等块状物的包装，起到了防潮、避光的作用，并提高了产品的档次。
使用该机比手工制袋包装可节约成本20%左右，而且可与铝塑包装机等机械联动生产。
主要特点1）结构紧凑合理，性能稳定先进，操作简便易懂。
2）双变频控制，无级变速，袋长即设即切，无需调节空走，一步到位，省时省膜。
3）采用国际知名电器元件，PLC控制，触摸式人机界面，参数设定方便快捷。
4）故障诊断提示一目了然，使用更具人性化。
5）高感度电眼色标跟踪，使封印位置更加准确。
6）PID 温度可调，适合各种材质色膜，提高了封口质量。

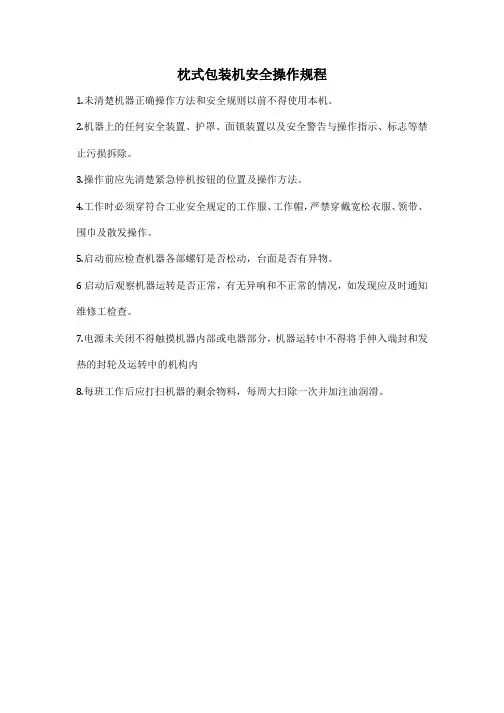

枕式包装机安全操作规程
枕式包装机安全操作规程
1.未清楚机器正确操作方法和安全规则以前不得使用本机。
2.机器上的任何安全装置、护罩、面锁装置以及安全警告与操作指示、标志等禁止污损拆除。
3.操作前应先清楚紧急停机按钮的位置及操作方法。
4.工作时必须穿符合工业安全规定的工作服、工作帽，严禁穿戴宽松衣服、领带、围巾及散发操作。
5.启动前应检查机器各部螺钉是否松动，台面是否有异物。
6启动后观察机器运转是否正常，有无异响和不正常的情况，如发现应及时通知维修工检查。
7.电源未关闭不得触摸机器内部或电器部分，机器运转中不得将手伸入端封和发热的封轮及运转中的机构内
8.每班工作后应打扫机器的剩余物料，每周大扫除一次并加注油润滑。
枕式包装机操作范文
枕式包装机操作范文1.准备工作在操作枕式包装机之前，需要对机器进行检查和准备。
首先，确保电源已连接并正常工作。
其次，清洁和维护机器的各个部件。
最后，确保有足够的包装材料供应和储存。
2.调整包装机参数根据包装产品的要求，需要调整一些包装机的参数。
首先，调整包装速度和温度，以确保包装的质量。
其次，根据产品的尺寸和形状，调整包装机的宽度和高度。
3.检查包装材料在使用包装机之前，需要检查包装材料的质量和完整性。
确保包装材料无损坏，没有污渍和异物。
4.放置包装产品将待包装的产品放置在包装机的进料口处。
根据产品的尺寸和形状，调整合适的进料方式和位置。
确保产品能够顺利进入包装机。
5.启动包装机在包装机的主控面板上，选择适当的包装模式和参数。
按下启动按钮，包装机开始工作。
同时，观察包装机运行情况，确保运行正常。
6.运行中的操作在包装机运行期间，需要不断观察和检查包装质量和机器运行情况。
如果发现包装材料有断裂、错位或异常，及时停机并调整。
同时，保持包装机和周围区域的清洁，避免杂物干扰包装机的正常运行。
7.维护保养包装机使用一段时间后，需要进行一些维护和保养工作。
定期清洁机器的各个部件，更换磨损的零部件。
同时，根据包装机的使用情况，及时添加润滑油和调整机器的紧固度。
总结：枕式包装机操作简单，但也需要注意操作细节和技巧。
在操作前需要进行准备工作，调整包装机参数和检查包装材料的质量。
在包装机运行期间需要不断观察和检查包装质量和机器运行情况。
使用一段时间后需要进行维护和保养工作，以延长包装机的使用寿命。
通过正确的操作方法和维护保养，可以提高包装机的效率和包装质量。
枕式包装机应用手册
2. 搬运和安装
☆ 注意 搬运控制器时为免损坏，请小心轻放。 搬运控制器时请托住下部，否则控制器有掉在地上损坏的可 能。 不要安装损坏的控制器或缺少安全保护的控制器，有人身伤害 和机器损坏的危险。 在控制器电源切断后，才可安装。
易思自动化 020-81561460
1
包装机使用手册
二、 使用环境和要求
3) 色标识别控制 当薄膜上有色标时，则将色标识别控制设置为使能状态，通过色标识别传感器进 行对位。但是，如果在色标识别有效范围内没有输入色标指令，则会出现警告。 此时，可在扩大色标识别有效范围后再次进行薄膜的安装。
易思自动化 020-81561460
5
包装机使用手册
六、 初始调整,试运转
六、 初始调整,试运转
附录 A： 电路图...................................................................... 29
III
包装机使用手册
一、 注意事项
一、 注意事项
1. 开箱检查
在收到控制器时，要进行下列检查：
☆ 注意 产品型号是否与定货型号相符。 控制器的配件是否完整，包括显示屏及安装支架一套、系统 主控制器一个、通讯线一条。 在运输过程中有否损坏。
七、 控制面板各部分说明 ....................................................... 8
1. 面板介绍 ..................................................................................................8 2. 按键说明 ..................................................................................................8
枕式包装机操作方法
枕式包装机操作方法枕式包装机是一种用于包装各种产品的机器设备，它可以实现自动化的包装过程，提高生产效率，保证包装质量。
下面是枕式包装机的操作方法，包括设备的准备、操作步骤以及注意事项等方面。
一、设备准备1. 首先，要对枕式包装机进行全面检查，确保设备没有损坏和松动的部件，以免在操作过程中出现意外。
2. 然后，要准备好需要包装的产品和包装材料，确保产品和材料的质量和数量符合要求。
3. 接下来，要按照设备操作手册和相关规定对枕式包装机进行开机操作，准备工作做好后，就可以开始进行包装了。
二、操作步骤1. 启动枕式包装机，并将设备调整到适当的工作状态，根据包装要求设置好包装速度和温度等参数。
2. 将产品放置到包装机的进料口，确保产品位置正确并且不会影响包装质量。
3. 调整包装机的封切装置，确保封切位置和大小与产品相匹配，防止出现封切不准确或者漏封的情况。
4. 按照设备操作手册的要求，将包装材料装入包装机的材料架上，并调整好张力和定位，保证材料能够顺畅地运行并且不会出现跳跃或卡住的情况。
5. 确保包装机的电器设备和传动部件运转正常，没有异常声音和异味，如果发现异常情况要及时停机检查。
6. 在包装过程中，要随时关注产品的包装情况，发现异常情况要及时停机处理，防止出现包装质量问题。
7. 包装完成后，将产品从包装机的出料口取出，并检查包装质量，确保产品包装完好无损。
8. 关闭枕式包装机，进行设备的清洁和维护，以保证设备的正常运行和延长设备的使用寿命。
三、注意事项1. 在操作枕式包装机时，要严格按照设备操作手册和相关规定进行操作，不得擅自更改设备的参数和工作状态，以免影响包装质量。
2. 在包装机运行过程中，要随时关注产品和包装材料的情况，确保产品和材料的质量符合要求，防止出现包装质量问题。
3. 在包装机运行过程中，要定期检查设备的各个部件，确保设备的正常运转，及时发现和处理设备的故障和异常情况。
4. 在清洁和维护枕式包装机时，要按照相关规定进行操作，确保设备的清洁和维护工作做到位，不得忽视设备的保养工作。
枕式包装机操作流程文字版
枕式包装机操作流程文字版英文回答：Operating a pillow packaging machine involves several steps to ensure smooth and efficient packaging of products. Here is the step-by-step process:1. Preparation: Before starting the machine, I need to make sure that all necessary materials and products are ready. This includes checking the availability of packaging materials such as film rolls, labels, and any additional accessories required for the specific product.2. Machine setup: I will then set up the machine by adjusting the settings according to the product specifications. This includes adjusting the machine speed, temperature, and sealing parameters. I will also ensurethat the machine is clean and in proper working condition.3. Loading the product: Once the machine is set up, Iwill load the products to be packaged onto the conveyorbelt or feeding system. It is important to ensure that the products are properly aligned and spaced to avoid any issues during the packaging process.4. Film loading: I will then load the film roll onto the machine, making sure that it is properly aligned and securely placed. The film roll is responsible for wrapping the products.5. Start the machine: After everything is set up and ready, I will start the machine by pressing the appropriate buttons or switches. The machine will then automatically start the packaging process.6. Packaging process: The machine will start feeding the products into the film roll, which will wrap around the products and seal the packaging. The machine will continue to feed the products and seal the packaging until all the products are packaged.7. Quality check: Throughout the packaging process, Iwill continuously monitor the quality of the packaging.This includes checking for any defects, such as improper sealing or misaligned packaging. If any issues are detected, I will stop the machine and make the necessary adjustments.8. End of packaging: Once all the products are packaged,I will stop the machine and remove the finished packages from the conveyor belt or feeding system. I will theninspect the packages for any final quality checks before they are ready for distribution.9. Clean up: After completing the packaging process, I will clean the machine and remove any remaining materialsor debris. This is important to ensure the machine's longevity and prevent any cross-contamination between different products.中文回答：操作枕式包装机涉及多个步骤，以确保产品的包装顺利和高效。
全自动高速枕式包装机操作规程
DZP-400D型多功能全自动高速枕式包装机操作规程（ISO9001-2015/GMP）1.0目的建立DZP-400D型多功能全自动高速枕式包装机的标准操作程序，正确使用和维护保养。
2.0范围DZP-400D型多功能全自动高速枕式包装机的操作及维护保养。
3.0职责设备操作人员、维护保养人员负责本规程的实施，班组长、车间主任和QA承担监督检查责任。
4.0内容4.1.主要用途：本机适合于包装各类固态有规则的物体，用于医药行业的药板的包装。
4.2.工作原理：本设备由进料机构、机架、中封机构、传动机构、控制系统、制袋器、压刷机构、回转式端封机构、带式出料机构组成。
属于自动连续收缩包装设备，采用石英远红外管加热，连续式光电定位系统，双变频控制，无级变速，袋长即设即切，PID温度可调。
4.3.操作4.3.1.安全检查。
检查确认DZP-400D型多功能全自动高速枕式包装机输送带上、工作台上、端封刀上等无杂物，且没有其他人在操作机器。
4.3.2.安装MS-200型摩擦式墨轮打码机字粒：拉出印字轮固定套及印字轮；取下铜字粒固定硅胶条，根据打码的所需方向选用T型或R型字粒，将铜字插入钢针上，然后用硅胶条套入铜针，夹紧每个铜字粒，套上固定铝圈；将印字轮套回轴心，注意印字轮上的定位销子应插入托字轮上的孔内，套上固定套即可。
4.3.3.顺时针方向打开墨轮盖板，将墨轮座拉出，安上墨轮，将墨轮座插入墨轮轴，盖上盖板。
若更换墨轮，方法相同。
4.3.4.旋动机体上的墨轮调节螺钉，使墨轮上下移动来调节印字轮和墨轮接触程度，使印字轮字面压入墨轮表面约0.05-0.10mm，印字清晰为宜，不可过紧。
松开橡胶辊紧固螺母，调整印字轮字面和橡胶辊的接触程度，压入太深，字迹模糊；太浅，印不出字。
4.3.5.开启墨轮打码机，按“SET”键0.5秒，进入设定区，使PV窗显示120，按下“∨”键或“∧”键使SV窗显示所需要的设定值，最后按“SET”键0.5秒退出。
全自动高速枕式包装机标准操作规程
目的：建立全自动高速枕式包装机标准操作规程，确保该设备正常操作使用。
范围：本规程适用于全自动高速枕式包装机的操作。
职责：设备管理员起草；设备部部长审核；质量负责人批准；岗位操作人员执行。
内容：1.概述：1.1工作原理本设备由进料机构、机架、中封机构、传动机构、控制系统、制袋器、压刷机构、回转式端封机构、带式出料机构组成。
属于自动连续收缩包装设备，采用石英远红外管加热，连续式光电定位系统，双变频控制，无级变速，袋长即设即切，PID温度可调。
1.2主要技术参数1.2.1型号：DZP-400D。
1.2.2薄膜宽度：400mm。
1.2.3膜卷直径：320mm。
1.2.4制袋尺寸：L（65-400）×W（50-180）×H（5-50）mm。
1.2.5电源功率：AC 220V/50Hz,3Kw。
1.2.6生产能力：30-230包/分钟。
1.2.7外型尺寸：3880×790×1560mm。
1.2.8整机重量：700Kg。
2.操作2.1操作前检查2.1.1检查“设备状态标识牌”，并更改标识牌相应内容，查看“设备日志”，了解上一次设备运行情况，确认无误后方可使用。
2.1.2打开压缩空气，确定供应电源正常。
2.1.3合上控制箱中各断路器，并观察控制、面板上各仪表、电源信号灯是否正常。
2.1.4按点动按钮，观察机器运转是否正常。
2.2操作过程2.2.1开启电源，打开总电源开关，本机主要参数的设定，都是通过人机界面来完成的，在开启电源后，人机界面首先显示首页触按屏幕，人机界面将发出声响进入下一界面。
2.2.2“包装速度”的设定，触按包装速度数字键，出现数值键盘后输入所需参数后确认输入数值。
2.2.3“包膜的长度”的设定，输入方法同上。
2.2.4“切断位置”的设定，首先在切断参数设为0的情况下，空袋封切，测试切口到色标尺寸L，然后将测试尺寸值输入切断位置参数即可。
2.2.5触按定长切按键，选择工作方式。
枕式包装机操作
枕式包装机操作规程一、开机使用前的注意事宜1、启动设备前，请拿走机器（包括包装供料装置和输出装置）上的杂物（如工具等）用盘车手轮转动机器2——3转，确保机器能够自由转动。
2、启动设备前，请将所有防护罩关闭或固定。
3、每次开机前，请检查停止按钮或安全开关的效用。
4、设备运转时，纵、横密封器处的温度可达到200——300度，甚至更高，不允许触摸密封器，以免造成烫伤或切伤。
5、出现异常情况，请立即停机，故障排除后方可开机生产。
二、操作流程（一）、基本操作规程1、接通电控箱内的电源开关，开启主电源空气开关，电源指示灯亮。
2、接通各加热器开关，加温指示灯亮，一般需20分钟可达达到设定温度。
3、按照“包装膜穿绕示意图”安装包装膜，点动使包装膜穿过两辊，然后打开橡胶压辊控制手柄，牵拉穿过制袋器至下输送皮带上，关闭手柄。
4、按起动按钮起动设备，切断4——5袋，观察包装膜成形状况，测量袋长状况，并观察自动追踪状况，单向追踪设备切断长度只能比一个包装袋印刷长度短，不能长，否则自动追踪不起作用。
5、调整切刀追踪位置 5.1点动至切刀将合上的位置，拨追踪开关使色标位于切断刀处。
5.2点动使色标与色标光电开关的光束位置对准。
5.3将追踪点手柄逆时针旋转，使追踪检测灯亮，在将手柄顺时针旋转，转至刚好灭为止。
6、向供料输送机供给包装物品，合上离合器，用手拉动输送机调至合适的位置，合上离合器。
7、如果包装物超前或滞后，则打开离合器，用手拉动输送机调至合适的位置，合上离合器。
8、在设备处于自动运行状态时，按安全开关和紧急开关都可使设备停止运行。
（二）调整1、制袋品及进入角度的调整。
在供料输送机出口端有两块尖形导板，被包装物必须平滑地经过供料输送机和尖形导板进入制袋器。
理论上三者应在一个平面上，但实际上制袋器的位置应比尖形导致略低一点，这样有利于包装物顺利通过。
2、夹运输送机的调整夹运输送机是由一对输送机构成，用其中部的手柄调整输送机的上下位置，用输送机固定的两个滚花调整螺钉调节上夹运输机的水平，上夹运输机的皮带速度比包装膜运动速度快0.4%，所以包装膜与输送带要有一定滑动。
包装机使用说明书
包装机使用说明书一、产品概述包装机是一种用于包装物品的机械设备，通过自动化控制来快速、高效地对产品进行包装。
该设备可以广泛应用于食品、医药、化妆品、日用品等行业，大大提高了包装效率和质量。
二、安全须知1. 在使用包装机之前，请仔细阅读本使用说明书，了解设备的工作原理和安全操作规程。
2. 在操作包装机时，必须戴上相关的安全防护设施，例如手套、护目镜等，确保操作人员的安全。
3. 在包装机运行过程中，切勿将手或其他物体伸入机器内部，以免造成伤害。
4. 禁止在包装机运行期间拆卸任何部件，除非经过训练的专业人员进行维修或保养。
三、设备操作步骤1. 设备启动a. 检查包装机的电源连接是否正常，并确保电压稳定。
b. 开启主电源开关，待设备显示屏正常启动后，按下启动按钮。
c. 设备将开始自动运行，进入待机状态。
2. 包装材料安装a. 打开包装机的上部覆盖板，找到包装材料卷筒槽。
b. 将包装材料卷筒装入卷筒槽，并确保卷筒固定牢固。
c. 通过引导装置将包装材料正确引导至设备中央。
3. 包装参数设置a. 根据产品的尺寸和包装要求，在设备的控制面板上进行相关参数设置。
b. 设定包装材料的长度、宽度以及速度等参数，以适应不同产品的包装需求。
4. 产品装入与包装a. 将待包装的产品放置在设备的进料口处。
b. 启动设备，包装机将自动进行包装操作，将产品包裹在包装材料内。
c. 检查包装机的工作状态，确保产品被正确包装。
5. 包装完成与出料a. 包装机完成后，将包装好的产品从出料口处取出。
b. 检查包装质量，确保包装完好无损。
c. 将包装好的产品进行储存或运送。
四、设备维护与保养1. 包装机的日常保养十分重要，可以减少设备故障和延长设备寿命。
2. 定期清洁包装机的各个部件，确保零部件表面清洁无尘。
3. 定期检查包装机的电源连接线、传动带等部件是否松动，如有松动请及时调整。
4. 若发现包装机工作异常或故障，请及时关闭设备，并联系专业维修人员进行检修。
杭州日升电气设备有限公司 ZSBZJ Series 枕式包装机控制器 用户手册说明书
ZSBZJ Series枕式包装机控制器用户手册杭州日升电气设备有限公司Sunrise Electric地址：杭州市富强路48号电话：*************，88186075网址：Email：***************目录：1.总介2.使用说明3.注意事项4.常见问题解答5.附录一：接线端子说明§总介本文档内容为杭州日升电气设备有限公司枕式包装机电脑控制器之使用说明与注意事项。
操作者应在详细阅读本手册后方可进行操作，在使用中如遇任何问题，可先参考注意事项和常见问题解答。
§使用说明●总体界面图一人机界面图一为总工作界面，左上为液晶显示，状态和参数在此显示，左下为控制器型号，右半部分为键盘。
▲ 液晶显示：每页4行，共2页，具体内容见表一。
表一液晶显示行号内容说明0 总数：123456 工作总数（个）1 长度：1234.5 设定工作长度（0.1mm）2 速度：123 设定工作速度（个/分，运行时可显示实际速度）3 状态：印☺白＋☺（密码：12）状态显示：印刷/空白，☺光电检测正常，光电检测错误，黑/白检测，＋/－，☺正常运行， 正常停止， 错误报警，同时此行也可显示密码，正确的密码方可进入4，5，6项设置4 错停：123 做印刷袋时允许错误个数（个）5 胶辊：12.3 实际胶辊（0.1mm）6 码盘：1234 码盘脉冲数（个/转）7 X：12 （厂家保留项）▲ 键盘：用来设置参数，控制整机运行，具体见表二表二键盘说明名称说明同步按下后拉料电机与辊刀电机同步低速转动，松开同步停止清零总数清零印/空印：印刷料，空：空白料黑/白黑/白：光电头工作极性选择运行按压后工作，有一加速过程停止按压后停止，有一减速过程设置按压后进入设置参数状态↑在设置态为＋当前参数值，否则为辊刀电机点动↓在设置态为－当前参数值，否则为辊刀电机点动←在设置态为左移当前参数设置位，否则为拉料电机点动→在设置态为右移当前参数设置位，否则为拉料电机点动正确的设置是正常工作的前提，所以在初次使用时必须进行包括预置长度，预置速度，，每批个数，胶辊直径，码盘脉冲的设置，设定所有参数后会自动存储，否则需运行1分钟后参数有效。
枕 式 包 装 机 操 作 规 程
枕式包装机操作规程1.使用本机安全注意事项1.1 每次开机前，要检查工作台面、输送带、横封刀座上一定不能有工具或任何杂物，观察机器周围有无异常;1.2 每次开机前，防护装置应处于功能位置～1.3 机器在运转当中，严禁身体任何部位靠近或接触运转部件～1.4 机器在运转当中，严禁将手和工具伸进横封刀座内～1.5 机器在正常工作时，严禁频繁切换操作按钮，严禁随意频繁更改参数设定值;1.6 严禁超高速长时间运行;1.7 禁止二人以上同时操作机器的各类开关按钮和机构;维修和保养时应切断电源;多人同时调试、维修机器时，要注意相互沟通和协调，防止因不协调而造成事故;1.8 检查、维修电气控制电路时，严禁带电工作～一定要切断电源～要由电气专业人士来完成;1.9 操作人员因饮酒或疲劳不能保持清醒时，严禁进行操作、调试或维修工作;其他未经培训或不具备资格的人员不得操作机器;1.10 在未征得本公司同意之前严禁私自改动机器，不要在指定环境之外的条件下使用机器;1.11 本机在出厂时的绝缘电阻和接地电阻都符合国家安全标准，但第一次开机时或长期未使用，应开启加热器进行低温加热20分钟左右,以防止机器加热部分受潮。
警告:为了您和他人及机器设备的安全，请按以上要求操作。
对由于不按上述要求操作而产生的意外及事故，本公司概不负责。
5. 正常开机步骤通过以上步骤的调整，本机可以进行正常生产，但在正常生产之前，要进行一些检查和试运行。
5.1 安全检查;检查输送带上、工作面板上、横封刀座上等没有杂物，也没有其他人在操作机器。
5.2 打开电源总开关和加热器开关;打开电源总开关，再打开温控表温度控制开关(设定为ON)，检查各温控表温度显示，加热温度因包装膜材料、包装速度、室内环境温度的变化而变化。
设定袋长 5.3根据包装膜上两色标间距的长度，设定袋长。
(参数设置画面) 5.4装上包装膜,使其走顺, 调整好横封刀座的啮合中心、横封刀座速度等。
枕式包装机标准操作规程
文件制修订记录1.0目的：规范GZB-260C型枕式包装机的操作。
2.0适用范围：固体制剂车间枕式包装岗位GZB-260C型枕式包装机。
3.0日常使用操作规程：3.1开机前工作：检查确保送物链上和横封切刀处无硬质杂物后，点动盘车，一切顺畅后，方可动车。
3.2开机规程：打开总电源开关，根据复合膜的厚度，比如说在0.09mm时，则将主机速度调整旋钮设在45转，横封温度设为186℃，纵封设为185℃。
接通打码机电源，将加热温度设为115℃。
待上述温度达到后，按启动按钮，机器按变频器设定数值开始运行。
3.3调试规程：3.3.1设定袋长：先测定复合膜上两色标间长度（小数点不计）。
通电，按F1，按ENTER键进入后，黑标在个位数闪动，按上下箭头键长度增大、减少。
按ENTER键确认。
按F2键，观察设定袋长和实际袋长的数值，开空机，自动调节长度，直至画面跳到F3画面（显示生产产量和包装速度）为准，按F2再行察看确认后停机。
3.3.2设定补偿值：同时按住SHIFT和F8键，画面右下角出现往下箭头，按下箭头键，出现正负补偿，按ENTER键进入后黑标在正补偿值上闪动，此时按上下箭头键，正值增大、减少。
再按ENTER键黑标则在负补偿值上闪动，此时按上下箭头键，负值增大、减少。
再按ENTER键确认后退出。
注意在此项过程中，ESC菜单功能键不得乱按。
3.3.3对色标，把电光眼对准色标。
开机，此时出现红绿灯，红灯多时，按住SHIFT键，点动F5键红灯减少；绿灯多时，按住SHIFT键，点动F6键绿灯减少。
调至红绿灯互相交换3次以内为准。
3.3.4调节切刀的位置：转动转接辊部件中的活动辊，前后调动，直至切刀调至色标的位置。
3.3.5调节物体的位置：先放一板空胶囊板走进去，试一下相差多少，再转动调节手轮，将轨道上的链钩前后调节，直至物体调至包装袋的中间。
3.3.6横封速度的调节：如果出现积膜现象，即为刀速太慢，逆时针转动手轮；如果拉膜，则顺时针调节。
双变频枕式包装机说明书2概要
双变频枕式包装机操作手册上海逸讯机械制造有限公司电话：0086-021-********0086-135********地址：上海市奉贤区南桥镇五星中心路1099号目录前言……………………………………………………………２一、使用本机安全注意事项………………………………………２二、用途及特点 (3)1 适用范围 (3)2 主要规格及技术参数 (5)三、安装和调试 (6)1 安装机器 (6)2 电源供应 (6)3 试机 (7)四、调整及操作事项 (8)1 控制面板说明 (8)2 包装纸膜安装与调试 (12)（1）装纸步骤 (12)（2）纸张张力调节 (13)（3）中封部分的调节使用注意事项 (14)3 光电开关跟踪系统的使用 (14)4 横封刀速度的调整 (16)5 横封刀架的调整 (16)6 横封刀座及切刀的调整 (17)7 被包装产品位置的调整（即饼位调整） (19)五、正常开机步骤 (20)六、机器的保养和检查 (21)1 每天或每班对机器的保养和清洁 (21)2 每月对机器的保养和清洁 (22)3 每半年对机器做相关检查 (22)七、故障原因及排除方法 (23)电器原理图 (25)电器接线图 (26)图1：整机示意图前言在使用包装机之前，请您务必熟悉本《操作手册》的各项内容，它将帮助您了解本包装机的基本性能、结构、操作及维护保养方法，帮助您如何正确使用机器，使它发挥最佳性能，减少故障，延长使用寿命。
试机期间，操作人员应认真阅读本手册，并在本公司职员的指导下开机，尽快掌握本机器的使用。
一．使用本机安全注意事项1、每次开机前，要检查工作台面、输送带、封口刀座上一定不能有工具或任何杂物，观察机器周围有无异常；2、每次开机前，要保证包装速度调节旋钮在最低位置；3、机器在运转当中，严禁把手和头靠近或接触运转部件！4、机器在运转当中，严禁把手和工具伸入横封刀座内！5、机器在正常工作时，严禁频繁切换操作按钮，严禁随意频繁更改参数设定值，严禁拆下横封护板。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
双变频枕式包装机操作手册上海逸讯机械制造有限公司电话：0086-021-********0086-135********地址：上海市奉贤区南桥镇五星中心路1099号目录前言……………………………………………………………２一、使用本机安全注意事项………………………………………２二、用途及特点 (3)1 适用范围 (3)2 主要规格及技术参数 (5)三、安装和调试 (6)1 安装机器 (6)2 电源供应 (6)3 试机 (7)四、调整及操作事项 (8)1 控制面板说明 (8)2 包装纸膜安装与调试 (12)（1）装纸步骤 (12)（2）纸张张力调节 (13)（3）中封部分的调节使用注意事项 (14)3 光电开关跟踪系统的使用 (14)4 横封刀速度的调整 (16)5 横封刀架的调整 (16)6 横封刀座及切刀的调整 (17)7 被包装产品位置的调整（即饼位调整） (19)五、正常开机步骤 (20)六、机器的保养和检查 (21)1 每天或每班对机器的保养和清洁 (21)2 每月对机器的保养和清洁 (22)3 每半年对机器做相关检查 (22)七、故障原因及排除方法 (23)电器原理图 (25)电器接线图 (26)图1：整机示意图前言在使用包装机之前，请您务必熟悉本《操作手册》的各项内容，它将帮助您了解本包装机的基本性能、结构、操作及维护保养方法，帮助您如何正确使用机器，使它发挥最佳性能，减少故障，延长使用寿命。
试机期间，操作人员应认真阅读本手册，并在本公司职员的指导下开机，尽快掌握本机器的使用。
一．使用本机安全注意事项1、每次开机前，要检查工作台面、输送带、封口刀座上一定不能有工具或任何杂物，观察机器周围有无异常；2、每次开机前，要保证包装速度调节旋钮在最低位置；3、机器在运转当中，严禁把手和头靠近或接触运转部件！4、机器在运转当中，严禁把手和工具伸入横封刀座内！5、机器在正常工作时，严禁频繁切换操作按钮，严禁随意频繁更改参数设定值，严禁拆下横封护板。
6、严禁超高速长时间运行；7、如果在调整和维护时，机器或设备的按钮开关位于操作人员所在操作位置之外，或者几个人同时工作，则应由专人在可进行监视以及能使机器或者设备迅速停机的工作位置进行操作。
只要工作在进行，则该人员不得离开其位置。
8、检查、维修电气控制电路时，严禁带电工作！一定要切断电源！要有电气专业人士来完成，本机自动程序锁定，不得擅自改动；9、当操作人员因饮酒或者疲劳而不能保持清醒时，严禁进行操作、调试或维修工作；10、在未征得本公司同意之前严禁私自改动机器，不要在指定环境之外的条件下使用机器。
11、本机在出厂时检验绝缘电阻和接地电阻都符合国家安全标准，但如果长时间未使用或第一次开机都应低温加热20分钟左右，以防止电器加热部分受潮。
12、设备运转时，应锁好电控门，且箱内和机器底部不得堆放任何物品。
警告：为了您和他人及机器设备的安全，请按以上要求操作。
对由于不按上述要求而产生的意外及事故，本公司概不负责。
二、用途及特点1、适用范围及特点本机适用于包装各类固态有规则的物体。
食品类如：饼干、面包、速食面、雪糕、月饼、软糖等；其它类如：香皂、风油精、袖珍记事本、盒装钢笔、胶带、形状规则的药品等包装。
本机具有密封性好，封口清晰、整洁、灵活、快速、结构紧凑、运转平稳、噪音低等特点。
本机有点如下：1）主控电路采用变频器控制，触屏显示，良好的人机界面，操作集中直观方便。
2）整机采用双变频器控制，变频范围宽，速度调节范围大，实现无线变速。
包装速度可以用生产线的生产速度来设定，匹配完美。
3）纸长、成袋长度设定后，有高感光电眼自动控制跟踪，袋长准确，无需手动调整。
4）各封口温度独立控制，适合多种包装材料，封口美观牢固。
此外，可根据用户的需要配置打码机，使打印生产日期、生产批号等与包装同步进行。
2、主要规格及技术参数标准机规格性能及技术参数规格类型ZP100 ZP300 ZP320 包装速度（包/分）35-165 35-150包装膜宽度（毫米）90-240 90-370成袋尺寸（毫米）长（扁平袋）65-160 115-280宽30-100 30-160包装产品高5-35 5-50 总功率（千瓦） 3.7 5.0主电机功率（千瓦）0.75+0.55 0.75+0.55 加热功率（千瓦） 2.1 3.5机器净重（公斤）700 900机器外形尺寸（长*宽*高）（毫米）4000*920*1500 4220*950*1600 机器噪声（分贝）≤78分贝≤78分贝成袋合格率（百分比）≥97% ≥97%封口压力（牛顿/毫米2）15 15 电源类型220V 50HZ包装膜材料OPP, PE, PVC, OPP/CPP, PT/PE , KOP/CPP 铝膜等。
说明：在上页列表中，主要规格和技术参数均为标准机型所具有的。
如果包装超出此范围内的产品，需要更换机器设备中相应的零部件，则属于非标准配置。
若果您的机器属于非标准配置，则某些参数不符合上列表中所列。
三、安装和调试1、安装机器不要在下列的地点安装机器，否则会影响机器设备的正常使用。
（1）非水平位置；当你把该机安装在一水平面上，应以产品传送平面为参照，使机器水平安装。
为了水平安装机器，在参照平面（即传送产品的平面上）放一个水平仪，调节机器最下面的六条调节螺杆，使产品传送平面水平。
若有需要与生产线上的其它机器或工序配合，例如，使该机与传送带位置相匹配，则要决定好机器的高度，以免产品传送过程中不顺畅。
（2）在阳光直晒处；把机器安装在阳光直晒处或光线强的地方，会使光电开关失灵。
（3）温度过高或过低、空间太狭窄的地方；本机器的适应操作环境温度为：0～45℃；湿度：无凝集水，10～90% RH值。
（4）振动地点；（5）在通风设备及空气调节器的出风口附件；（6）有腐蚀性气体或尘埃而不适合机器的地点。
2、电源供应（1）链接电源把电源电缆一端的蓝色圆柱插头对应插入与其对应的电气箱右侧的插座内，另一端插头插入供应电源插座。
注意：本机器使用电源为220V-50HZ交流电，严禁本机链接380V 交流电或其它不符合上述要求的电源。
为保证安全，连接工作应由一个电气专业人士完成。
（2）打开电源主开关打开机器电气箱右侧面的电源主开关。
3、试机第一次接通电源后，做以下检查：（1）首先确保速度调节旋钮调在最左位置，按点动按钮，检查机器是否正常运转，有无其它异常声响。
（2）检查机器试运行，在确保机器周围均安全后，按下“起动”按钮，机器开始运行。
按下“停止”按钮，运行停止。
四、调整及操作事项图2：操作面板示意图1、控制面板说明：（见图2操作面板示意图）（1）触摸屏控制面板图3在开机后，触摸屏出现如图3所示画面，按进入键，使画面进入运行和调整参数的菜单画面。
A、袋长设置：点击屏幕，输入所需的袋长，按ENT确认。
+号和- 号可以对输入的数据进行加减修改。
袋长范围在40-200之间。
B、包装速度显示实际包装速度。
C、切断位置的设置：输入所需要的切断位置，按ENT确认。
如果不对，可以用下面的+号进行修改。
+号代表切断位置向左移动，-号代表切断位置向右移动。
每按一次，切断位置相对应加减1MM。
注意：切断位置设置的数值不能超过设定袋长。
D、向<和向>按钮的使用：在停机情况下（紧急停止按钮没有按下的情况下），按下<按钮可以使包材向左移动，按下>按钮可以使包材向右移动。
在设备运转时这两个按钮无法使用。
E、清零按钮的使用：在停机状态下，按下按钮可以把累计产量复位为零，再次开机，累计产量会重新计数。
F、定长走纸按钮是个复态按钮，按一下会出现启用色标跟踪功能，再按一下，又会回到定长走纸功能。
G、状态显示：在运转或调整过程中，屏幕最上面一排显示设备当前的运行状态。
H、报警信息：当设备运行时，如果发生故障会立即停机并在屏幕上显示报警信息，此时应检查并排除故障现象。
按下循停按钮可以解除报警信息。
I、打码机的使用：点击打码机，启动打码机，输入要打印的位置即可。
+-按钮可以进行微调。
J、充气装置的使用：点击充气按钮启动充气装置，然后点动按钮使机器刀封转至需要充气的位置，将刀封的当前位置输入至第一个数值输入点，然后再次点动机器，使刀封转至需要充气结束的位置，将刀封的当前位置输入至第二个数值输入点即可。
启动机器，适当调整一下开始位置和结束位置。
K、封棱装置的使用：使用方法同充气装置的设置方法相同。
L、刀封当前位置：实时检测刀封当前的位置，提供数值供打码位置、充气位置、封棱位置的设置参考。
本数值为检测数值，仅供参考，不能修改。
M、联机功能的使用：当需要同生产线配合使用时，可以使用此功能。
此功能开启以后，机器会进入待机状态，设备会显示正在联机至检测到物料或生产线发出开机信号以后设备才会运转。
当没有物料或生产线发出停机信号时设备会重新进入待机状态，此时只有按下急停按钮设备才会停机。
（2）速度此旋钮作用是用来调节本机的包装速度，顺时针为快，逆时针为慢。
每次停机后，务必将旋钮调到最小位置上，避免下次开机时运行速度太快而发生危险。
（3）中封温控器作用：是用来控制中封温度的控制器。
（4）横封温控器作用：是用来控制横封温度的控制器。
▲温控器的使用方法及操作方法：温控器是用来控制温度的仪器，本表可在0-399℃范围内连续可调，设定值的大小要视包装速度的快慢、包装纸的厚薄及周围环境温度的高低不同而定。
最合适的设定值应看被包装出来的产品的两个封口（即横封和中封）不漏气及不皱皮为宜。
（详细操作见随机温控器说明书）本机分横封和中封独立控制，调节时必须分清楚。
2、包装膜安装及调试（1）装纸步骤（参见图1整机示意图）A、讲包装膜装在辊筒上，出膜成顺时针方向拉出。
B、调节膜卷对中手轮，使纸膜处于辊筒中间位置（即中封中线位置）。
C、纸膜运动走向如图所示，如果您的机器装有打码机，请先绕过打码机的辊筒，再绕过过渡辊筒、主动辊筒，当纸膜绕主动辊筒时，转动压紧手柄，使主动辊筒和橡胶辊筒分离以便穿纸，然后使纸膜依次绕过过渡辊筒、摆杆辊筒，进入成袋器，接着打开中封开合手柄，使纸穿过拉纸轮、中封加热烫板、压合轮，然后合上开合手柄，连续按主机点动按钮，使包装膜穿过横封刀，整个装纸步骤结束。
（2）纸膜张力调节包装纸膜经过成袋器时，如果张力不均，就会造成走纸不顺，必须调节后才能开机，调节方法如下：A、纸膜两边紧中间松或两边松中间紧又或一边紧一边松，都不正常，此时摆动角度摆杆或者上下移动角度摆杆上的辊筒，而改变此辊筒和成袋器之间的角度和高度，从而达到张力均匀的目的。
B、张力均匀后即可开机，如果出现拉纸轮和压合轮之间有积纸或拉纸现象，可通过调节过轮微调手轮（烫板式中封的此手轮在中封侧板后面）来调整，逆时针旋转手转为拉紧纸膜，顺时针为放松纸膜。
