1KV电力电缆的绝缘电阻测量 Microsoft Word 97 - 2003 文档
1kv电力电缆绝缘电阻标准
1kv电力电缆绝缘电阻标准
1kv电力电缆是一种常用的电力传输设备，其绝缘电阻是保证电缆正常运行的重要指标之一。
绝缘电阻是指电缆绝缘材料对电流的阻碍能力，通常用欧姆（Ω）表示。
在1kv电力电缆的设计和生产过程中，绝缘电阻是必须要考虑的因素之一。
根据国家标准，1kv电力电缆的绝缘电阻应该符合以下要求：
1. 绝缘电阻测试应该在室温下进行，测试电压应该为500V，测试时间应该为1分钟。
2. 绝缘电阻的测试结果应该符合以下标准：
a. 单芯电缆的绝缘电阻应该不小于100MΩ/km。
b. 多芯电缆的绝缘电阻应该不小于50MΩ/km。
c. 电缆的绝缘电阻应该不小于规定值的80%。
3. 在电缆的生产过程中，应该对绝缘材料进行严格的质量控制，确保绝缘材料的质量符合国家标准。
4. 在电缆的安装和使用过程中，应该注意保护电缆的绝缘材料，避免绝缘材料受到机械损伤或化学腐蚀。
绝缘电阻是1kv电力电缆正常运行的重要指标之一，其测试和控制
应该得到严格的执行。
只有在绝缘电阻符合国家标准的情况下，电缆才能够正常运行，保证电力传输的安全和稳定。
因此，在电缆的设计、生产、安装和使用过程中，都应该重视绝缘电阻的测试和控制，确保电缆的质量和安全性。
教你如何绝缘电阻测试
一、口诀：电机运行保安全,使用之前测绝缘;测量采用兆欧表,仪表产生高压电;电压规格分四级,常用五百和一千,二百五和两千五,根据被测电压选;五四、手摇式兆欧表的使用方法：在使用手摇式兆欧表时,若测量绕组对机壳的绝缘电阻,其标有L的一端应与电机绕组相接,标有E的一端应与电机外壳相接;测量时,摇动的转速应尽可能地均匀,以每分钟120转为宜“转动两圈用一秒”;待表针稳定到一个位置后,再读数确定测量结果,一般情况下,应摇动1分钟左右另外,为防止仪表的两条引线接触部位存在绝缘损伤造成对测量的影响,应使用单独的两条引线,有必要时,在正式测量之前,先摇动发电机检查引线和仪表其他部件的绝缘情况,正常时,仪表指示应为无穷大∞五、关于电机绕组绝缘电阻的合格标准问题：在电机额定负载工作到稳定状态时,其绕组与机壳之间的绝缘电阻Rm单位为MΩ应符合下式所表示的关系;式中：U为被试电机绕组的额定电压,单位为V；P为被试电机的额定功率,单位为kw;Rm≥U/1000+P/100因P/100相对于1000而言很小,所以可以忽略不计,此时上述公式就简化为“电机电压每千伏,绝缘电阻超一兆”Rm≥U/1000对于我们常见的380v电机,在热态时,其绝缘电阻应不小于380/1000MΩ=MΩ,即Rm≥Ω上式计算值低于MΩ时,则按MΩ考核;但日常使用电机时,一般都是在冷态下测量,以确定该电机绕组绝缘是否正常;此时的标准怎样给出,GB14711—2006中规定,对低压电机1100V及以下的电机应不低于5MΩ;高压电机没有具体规定,一般需要由供需双方协商确定;六、关于吸收比：对于较大容量的电机绕组,应通过测量吸收比的办法检查其受潮情况,受潮严重时,即使绝缘电阻合格,也不可投入使用;确的方法是先设法将电机绕组烘干,再测量吸收比,若达到要求,再投入正常使用;绕组的吸收比,是从开始摇测到第15s和到第60s时,两个绝缘电阻值的比值;用B代表吸收比,Rm15和Rm60分别代表第15s和第60s时的两个绝缘电阻值,则用算式表示为：B=Rm60/Rm15吸收比的合格标准是≥;若<,则说明该绕组受潮较严重;一般铜线安全计算方法是：平方毫米铜电源线的安全载流量－－28A;4平方毫米铜电源线的安全载流量－－35A;6平方毫米铜电源线的安全载流量－－48A;10平方毫米铜电源线的安全载流量－－65A;16平方毫米铜电源线的安全载流量－－91A;25平方毫米铜电源线的安全载流量－－120A;绝缘电阻测试记录该记录适用于单相、单相三线、三相四线、三相五线制的照明、动力线路及电缆线路、电机等绝缘电阻的测试;表中A代表第一相、B代表第二相、C代表第三相、N代表零线中性线、PE代表接地线;施工单位应在导线敷设完成后和电气设备安装完成后分别进行一次绝缘电阻测试记录;楼宇总配电室、楼层配电箱、户内配电盘,都需要进行测试的;绝缘电阻测试1．要求：电气线路安装后,在送电前应对所有的电气线路包括明敷和暗敷、电缆进行线路的绝缘电阻测试,达不到绝缘要求的严禁送电;2．目的：通过绝缘电阻测试,检查和掌握线路敷设和电气安装的施工质量,避免发生漏电、短路等用电安全事故;3．方法：1电气线路敷设中的明配线,暗配线及低压电缆均应作绝缘测试;2用500V兆欧表摇表进行测试,测试工具应有计量检测型号、编号、有效期;348V以下线路及设备应与单相220V线路测试相同;4测试数量必须符合设计图的回路数,即对每一个用电回路均应测试;5线路测试时导线间,导线对地的绝缘电阻应大于Ω;6电动机绝缘测试值应≥1MΩ;7大型电气设备、开关、动力、照明配电箱等绝缘测试值应大于Ω;8认真填写绝缘电阻测试单,并请有关部门或业主验收签证;回路编号：通过电缆、电线的系统图注意要系统图,上有对应的回路编号,比如：+1AA1-1线路型号、规格、敷设方法：规格型号系统图上也有比如：4敷设方法：直埋、桥架、穿管等;绝缘电阻：A、B、C表示三相电A相B相C相;如果是单相的A-C、A-B什么的就不用填,N是零线、PE是接地保护线;如果是三相五线电就得填满,不过阻值基本大同小异,复制+改改就OK了电缆的绝缘电阻值与电缆的种类、电压等级、电缆绝缘的温度、空气湿度有关,额定电压6KV及以上的应不小于100MΩ,额定电压1～3KV时应不小于50MΩ;1KV一下三四十兆欧就满足要求了;一般零线与地线都是从同一个接地点引出的,正常情况下他们之间的电阻值应该为0,但有特殊情况,所有把开关拉开,这样零对地电阻应该要很大,否则说明没有正常正确安装接地线,表格中所填应该是特殊情况下的阻值本人也不是很确定,所以应该填大阻值;填这个表很麻烦的,要一一对照图纸,总之,电压高的话阻值就填大点,电压低的话阻值就填小点,祝LZ圆满完成任务功率损耗PX绝缘电阻测试记录在普通的建筑施工中有二种:1.线路设备绝缘电阻测试记录回路编号例M1-N1,规格及敷设方式例BV-4x10+BVR-1x10/SC32/FC例BV-2x4+BVR-1x4/SC25/WC电阻值:三相五线全填满,单相填对应的格子如B相,插座回路填B-N:30,B-PE:31,N-PE:31数值要基本接近.2.电缆敷设及绝缘电阻测试记录电缆编号例P2-M1,规格:YJV-4x25+1x16起点:P2箱终点:M1箱敷设方式:穿管或敷桥架中间接头:无或0相对相:80,相对零:80,相对地:79我国现在相线是U、V、W、零线是N、接地保护线是PE,为什么相线还用A、B、C表示AB是相线A与相线B之间的绝缘电阻;以此类推;绝缘电阻测试-----不是电线本身的电阻它是指电线与大地,电线与表皮,电线与电线之间的绝缘电阻,单位是兆欧通常我们测试BV线,只测相与相之间,相与线之间;如：AB,AC,BC,AN,BN,CN,APE,BPE,CPE,NPE一般照明用500V兆欧表,测得数值最大500兆欧;新线最低一般不会低于200兆欧绝缘电阻值的大小,能有效地反映绝缘的整体受潮、污秽以及严重过热老化等缺陷;绝缘电阻的测试最常用的仪表是绝缘电阻测试仪兆欧表;绝缘电阻测试仪兆欧表通常有100V、250V、500V、1000V、2500V和5000V等类型;使用兆欧表应按照DL/T596电力设备预防性试验规程的有关规定;看不到您的表格是什么形式,我是做品质的,我们品质方面的绝缘电阻测试记录一般会写上以下几个重要信息:1.测试设备:XX型号绝缘电阻表2.测试条件:XXVDC电压一般工厂工程都用500VDC测试3.测试位置:写出或标出您两测试探针打的位置一般是一针打绝缘部分,一针打在导电部分;也有的是一针打接电源端子,一针打金属外壳4.测试结果:即把各部分测得的指针数据按对应位置如实填上.正常情况下是M欧姆为单位PS:如果你用的绝缘电阻表是指针的,一定要注意在测试读数的时候表盘要水平放置,否则读数会不正确.数字的就没这个顾忌.要用绝缘电阻表兆欧表,而不是万用表;我用过的有GD267绝缘电阻表;要测的有：三相的相间绝缘、三相对地绝缘、具体接线就不用多说了吧测量电器的绝缘电阻,电阻值本身就是以兆欧为单位的,如一般的电器线路的绝缘电阻值规范要求不小于兆欧.所以是不用换算的,指针指到多少,就是多少兆欧.你如一定要换算,则1兆欧=1000K,1K=1000欧绝缘电阻测试仪和摇表和接地电阻测试仪三者有什么区别：1、阻测试仪是全自动的,只要你将测试仪按要求与被测物连接,按下相关的按键,测试仪上会显示你所需要的所有数据,包括15秒的读数,60秒的读数,使用2500V档位时,还有吸收比的值;一般1000V以下的档位只需读60秒的值;测试仪一般有3个等级的电压档位500V/1000V/2500V,可以根据被测物的电源电压来选择;2、而摇表是一种机械式的表计,它需要人工摇动摇表上的手柄,转速一般是120转/min,每一块摇表只对应一个电压等级,15秒和60秒的值需要人工读取,然后计算出吸收比;吸收比在使用2500V摇表时计算,1000V以下可以不计3、上述两种表计都是用来检测线路、电动机和电气设备相间和对地绝缘用的;4、接地电阻测试仪是检查接地网的接地电阻用的,它也是一种全自动表计;测量接地电阻也有手摇式的接地摇表;兆欧表也叫做绝缘电阻测试仪,产品有很多种,国产进口都有,日本共立兆欧表在绝缘这一方面,具有国际领先水平;水电的绝缘电阻测试值,如室外的箱式变压器及室外电缆分支箱低压的绝缘电阻值怎么填：这个是有测试条件的通常选用500VDC、1000VDC、2500VDC的档位来测试,对地、绕组间绝缘电阻表显示的数值,最高是1000MΩ变压器的要求中多是这样：变压器对地1000VDC,绝缘电阻500MΩ100MΩ以上检定绝缘电阻和接地电阻测试仪的具体方法：是电子表还是手摇表电子表一般都是傻瓜式的;手摇表测接地电阻方法以ZC29B/FONT>2为例,测试方法如下：1在E－E两个接线柱测量接地电阻时,用镀铬铜板短接,并接在随仪表配来的5m长纯铜导线上,导线的另一端接在待测的接地体测试点上;测量屏蔽体电阻时,应松开镀铬铜板,一个E接线柱接接地体,另一个E接线柱接屏蔽;2P柱接随仪表配来的20m纯铜导线,导线另一端接插针;3C柱接随仪表配来的40m纯铜导线,导线的另一端接插针2;2接地电阻测试仪设置的技术要求1接地电阻测试仪应放置在离测试点1～3m处,放置应平稳,便于操作;2每个接线头的接线柱都必须接触良好,连接牢固;3两个接地极插针应设置在离待测接地体左右分别为20m和40m的位置；如果用一直线将两插针连接,待测接地体应基本在这一直线上;4不得用其他导线代替随仪表配置来的5m、20m、40m长的纯铜导线;5如果以接地电阻测试仪为圆心,则两支插针与测试仪之间的夹角最小不得小于120°,更不可同方向设置;6两插针设置的土质必须坚实,不能设置在泥地、回填土、树根旁、草丛等位置;7雨后连续7个晴天后才能进行接地电阻的测试;8待测接地体应先进行除锈等处理,以保证可靠的电气连接;3接地电阻测试仪的操作要领1测试仪设置符合规范后才开始接地电阻值的测量;2测量前,接地电阻档位旋钮应旋在最大档位即x10档位,调节接地电阻值旋钮应放置在6～7Ω位置;3缓慢转动手柄,若检流表指针从中间的0平衡点迅速向右偏转,说明原量程档位选择过大,可将档位选择到x1档位,如偏转方向如前,可将档位选择转到x01档位;4通过步骤3选择后,缓慢转动手柄,检流表指针从0平衡点向右偏移,则说明接地电阻值仍偏大,在缓慢转动手柄同时,接地电阻旋钮应缓慢顺时针转动,当检流表指针归0时,逐渐加快手柄转速,使手柄转速达到120转／分,此时接地电阻指示的电阻值乘以档位的倍数,就是测量接地体的接地电阻值;如果检流表指针缓慢向左偏转,说明接地电阻旋钮所处在的阻值小于实际接地阻值,可缓慢逆时针旋转,调大仪表电阻指示值;5如果缓慢转动手柄时,检流表指针跳动不定,说明两支接地插针设置的地面土质不密实或有某个接头接触点接触不良,此时应重新检查两插针设置的地面或各接头;6用接地电阻测量仪测量静压桩的接地电阻时,检流表指针在0点处有微小的左右摆动是正常的;7当检流表指针缓慢移到0平衡点时,才能加快仪表发电机的手柄,手柄额定转速为120转／分;严禁在检流表指针仍有较大偏转时加快手柄的旋转速度;8测量仪表使用后阻值档位要放置在最大位置即x10档位;整理好三条随仪表配置来的测试导线,清理两插针上的脏物,装袋收藏;回路编号动力电源轿厢照明井道照明电范例：绝缘电阻测试记录工程名称公寓分项工程名称施工单位电梯工程有限公司专业工长项目经理陈分包单位/分包项目经理/施工班长建设单位监理单位单元层次设备名称电梯动机控制回路信号回路分支编号绝缘电阻︹MΩ︺A-B210220B-C200205C-A205207A-O350150355B-O360160363C-O355360108A-地421425A-PE405155410B-地430425B-PE420180425C-地422420C-PE400415127O-PE0测试结论：经测试：线路绝缘良好,符合设计要求和建筑电气工程施工质量验收规范GB50310-2002规定;测试人：高单位工程专业技术负责人：韩年月日监理单位验收意见：专业监理工程师：年月日现在基本上采用TN-S系统三相五线制;三相相线,一相零线,一相PE线重复接地线,N线即零线;电气系统图中YJV22-1,4×35/G100/QA代表什么YJV22-1----交联聚乙烯绝缘聚氯乙烯护套铜芯铠装电力电缆,1KV以下；4×35------规格4芯,每芯35平方毫米截面；G100/QA----表示敷设方式为穿100直径钢管,墙内暗埋;注：敷设方式标注为老标注方法,如今早就不用了,应该标注为SC100WC给你一套完整的标注代号说明：1、表示线路敷设方式的文字代号：序号敷设方式文字代号拼音代号1塑料线槽敷设PRXC2硬质塑料管敷设PCVG3半硬质塑料管敷设PECZVG4薄壁电线管敷设TCDG5水煤气管敷设SCG6金属线槽敷设MRGC7电缆桥架或托盘内敷设CT8瓷夹敷设PLCJ9塑制夹敷设PCLVT10蛇皮管敷设CP11瓷瓶或瓷柱绝缘子敷设KCP2、表示线路敷设部位的文字代号：序号敷设部位文字代号拼音代号1沿钢索敷设SR2沿屋架或层架下弦敷设BELM3沿柱敷设CLEZM4沿墙敷设WEQM5沿天棚敷设CEPM6在能进人的吊顶内敷设ACEPNM7暗敷在梁内BCLA8暗敷在柱内CLCZA9暗敷在墙内WCQA10暗敷在屋面内或顶棚内CCPA11暗敷在地面或地板内FCDA12暗敷在不能进人的吊顶内ACPNA在配电箱系统图中的,JX箱是什么箱：JX系列照明.动力控制配电箱,分为通用型、户外型和带透视窗型,根据用户需要可做成明装和暗装式,同时,自行设计了系列结构尺寸,以适应客户不同的需要;-1AP02表示地下一层的2号动力配电箱,额定功率为9千瓦；TIMIN表示某开关厂商的品牌型号；125/25/3各数字中125A系列中的某个整定值,3代表三相TIB1-63C16/2某开关厂商品牌中的另一款型号,63C系列中的某一款；TIC1-12/2接触器；L1NPYJV-4其中的L1/N/P：L1相线、N零线、PE接地线,可能省略为P；YJV交联聚乙烯电力电缆的型号,规格为四芯的线;估计你这个设计图纸有点儿问题......;先进入配电箱内总漏电保护开关,然后再由总漏电开关分给其它分断路器,这些分断路器就是接每个房间照明或者是插座;一般5A以下断路器就接照明,5A以上的就是接普通插座,10A的就接空调插座;应急照明配电箱中ATNS63N/3PTMD20A所有字母的含义：ATNS是产品的牌子,63是壳架电流,N是分段能力,3P是三相电流,TMD是热磁脱扣,20A是额定电流;这是一个双电源,用来切换常用和备用的;。
绝缘电阻测试正确方法
绝缘电阻测试正确方法
绝缘电阻测试的正确方法如下：
1.关闭所有电气设备：在测试绝缘电阻时，必须关闭所有电气设备，
以避免测试过程中发生电击或设备损坏。
2.将设备接地：将绝缘电阻测试仪的接地端接地，并确保其正常工作。
3.连接测试电缆：将测试电缆连接到绝缘电阻测试仪的两个端口上，
并将测试电缆夹具固定在被测设备上。
4.选择测试模式：选择正确的测试模式，例如直流电模式或交流电模式，并设置测试电压和测试时间。
5.进行测试：开始测试，并观察测试仪器的指示器，以确定设备的绝
缘电阻是否正常。
6.记录测试结果：记录测试结果，包括测量值、测试时间、测试电压
和测试模式，以备日后参考。
注意事项：
1.在测试绝缘电阻之前，必须确保测量设备处于安全状态。
2.在进行测试时，测试电压和测试时间必须按照设备规格进行设置，
并且测试电压不要超过设备绝缘等级。
3.测试结束后，必须将测试仪器和测试电缆清洁、整理好，以备日后
使用。
测量kV电力电缆绝缘电阻

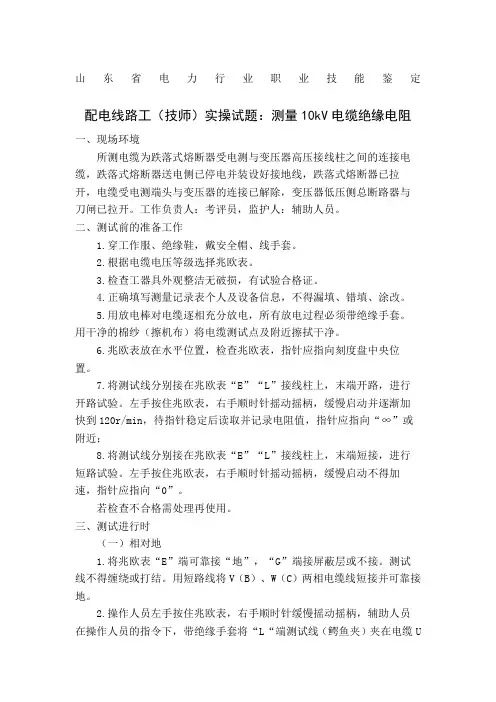

山东省电力行业职业技能鉴定配电线路工（技师）实操试题：测量10kV电缆绝缘电阻一、现场环境所测电缆为跌落式熔断器受电测与变压器高压接线柱之间的连接电缆，跌落式熔断器送电侧已停电并装设好接地线，跌落式熔断器已拉开，电缆受电测端头与变压器的连接已解除，变压器低压侧总断路器与刀闸已拉开。
工作负责人：考评员，监护人：辅助人员。
二、测试前的准备工作1.穿工作服、绝缘鞋，戴安全帽、线手套。
2.根据电缆电压等级选择兆欧表。
3.检查工器具外观整洁无破损，有试验合格证。
4.正确填写测量记录表个人及设备信息，不得漏填、错填、涂改。
5.用放电棒对电缆逐相充分放电，所有放电过程必须带绝缘手套。
用干净的棉纱（擦机布）将电缆测试点及附近擦拭干净。
6.兆欧表放在水平位置，检查兆欧表，指针应指向刻度盘中央位置。
7.将测试线分别接在兆欧表“E”“L”接线柱上，末端开路，进行开路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动并逐渐加快到120r/min，待指针稳定后读取并记录电阻值，指针应指向“∞”或附近；8.将测试线分别接在兆欧表“E”“L”接线柱上，末端短接，进行短路试验。
左手按住兆欧表，右手顺时针摇动摇柄，缓慢启动不得加速，指针应指向“0”。
若检查不合格需处理再使用。
三、测试进行时（一）相对地1.将兆欧表“E”端可靠接“地”，“G”端接屏蔽层或不接。
测试线不得缠绕或打结。
用短路线将V（B）、W（C）两相电缆线短接并可靠接地。
2.操作人员左手按住兆欧表，右手顺时针缓慢摇动摇柄，辅助人员在操作人员的指令下，带绝缘手套将“L“端测试线（鳄鱼夹）夹在电缆U（A）相线芯上，（指针若回零，应立即停止摇动），逐渐加快到120r/min，充电时间不少于1min。
待指针稳定后读取电阻值。
右手摇动速度逐渐降低，取下接在电缆线芯上的测试线后停止摇动。
3.操作人员带绝缘手套用放电棒对电缆被测试相充分放电。
放电方法为：第一次碰触电缆线后迅速移开，第二次碰触电缆线后等待一定时间在移开，等待时间与电缆施加的电压和电缆长度成正比，500m及以上长度的电缆线路放电时间一般不少于2min，100m及以下电缆线路放电时间一般为5～30s。
绝缘电阻的测量方法
绝缘电阻的测量方法绝缘电阻的测量方法一、选取合适的绝缘电阻表在选取绝缘电阻表时，需要考虑以下几个因素：1.精度：应选择具有高精度的绝缘电阻表，以确保测量结果的准确性。
2.量程：根据被测对象的绝缘电阻值范围，选择具有足够量程的绝缘电阻表。
3.结构：考虑绝缘电阻表的便携性、操作方便性和安全性。
二、连接测试线路在进行绝缘电阻测量前，需要正确连接测试线路。
以下是一些注意事项：1.串并联方式：根据被测对象的实际情况，选择合适的串并联方式。
2.测试端子排：确保测试端子排的绝缘性能良好，以避免对测量结果产生干扰。
3.连接牢固：确保测试线路连接牢固，避免出现接触不良或松动的情况。
三、调整测量范围在测量绝缘电阻之前，需要根据被测对象的实际情况，正确设置绝缘电阻表的测量范围。
以下是一些注意事项：1.根据被测对象的绝缘电阻值范围，选择合适的测量范围档位。
2.确保绝缘电阻表处于水平位置，以避免误差的产生。
3.在调整测量范围时，应避免超出绝缘电阻表的量程范围。
四、进行测量在进行绝缘电阻测量时，应按照以下步骤进行操作：1.将绝缘电阻表的红黑线连接到被测对象的导体部分。
2.将绝缘电阻表的黑线连接到被测对象的非导体部分。
3.按下绝缘电阻表的开关，读取测量结果。
4.在进行测量时，应注意避免触电或短路等安全事故的发生。
5.如果被测对象的绝缘电阻值较大，可能需要等待一段时间才能获得稳定的测量结果。
6.在测量过程中，应随时注意观察绝缘电阻表的状态，确保其正常工作。
7.如果被测对象的绝缘电阻值异常，应重新检查测试线路和操作步骤，确保测量结果的准确性。
8.在进行测量时，应记录下被测对象的名称、型号、测试时间、环境温度和湿度等信息，以便后续分析和处理。
9. 及时更换或清洗绝缘电阻表的测试线，以保证其清洁和完好性，提高测量精度和可靠性。
10. 在进行高压绝缘电阻测试时，应使用专用的高压测试设备和防护措施，确保测试人员和设备的安全。
五、读取测量结果在读取绝缘电阻测量结果时，应注意以下几点：1. 正确理解测量结果的意义：绝缘电阻表的读数应该是一个相对值，它反映了被测对象相对于参考地的绝缘性能。
电力电缆绝缘电阻的测量
注欧 意表 事测
（1）测量前必须将被测设备电源切断,并对地短路放电,决 不允许设备带电进行测量,以保证人身和设备的安全。 （2）对可能感应出高压电的设备,必须消除这种可能性后, 才能进行测量。
项电 缆 绝
（3）被测物表面要清洁,减少接触电阻,确保测量结果的正 确性。
（4）测量前要检查兆欧表是否处于正常工作状态,主要检 查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆欧 表在短路时应指在“0”位置,开路时应指在“∞”位置。
被测绝缘体表面漏电严重时,必须将被测物的屏蔽环 或不须测量的部分与“G”端相连接。这样漏电流就 经由屏蔽端“G”直接流回发电机的负端形成回路, 而不在流过兆欧表的测量机构（动圈）。这样就从
根本上消除了表面漏电流的影响,特别应该注意的是
用 电 测量电缆线芯和外表之间的绝缘电阻时,一定要接好 方 缆 屏蔽端钮“G”,因为当空气湿度大或电缆绝缘表面
量 失。
时 （2）吸收电流
间
由绝缘材料的电解电导及位移电流所产生，一
的 般在数秒至数分钟才消失。
关 （3）电导电流
系
它才是真正反映绝缘材料品质优劣的指标，测
绝缘电阻实际上是测电导电流，又叫泄漏电流。
一、绝缘电阻的标准换算
绝
缘 因此，规程中规定，要在加电60s时读取
电 电缆的绝缘电阻值。由于吸收电流的存在
缘 （5）兆欧表使用时应放在平稳、牢固的地方,且远离大的 外电流导体和外磁场。
电
谢谢！！！
衡 若K>2则表示电缆绝缘存在某种缺陷，但
系 如果电缆三相绝缘电阻与历史数据相比变
数 化不大，且满足电缆的绝缘电阻规范值，
测 可不考虑不平衡系数。
量
二、绝缘电阻的标准换算
电力电缆测量绝缘电阻规定(1)
电力电缆测量绝缘电阻规定1、测量10kV电力电缆，选用何种兆欧表？使用前应作哪些检查？测量10KV电力电缆接线选择2500V兆欧表一只(带有测试线)，将兆欧表水平放置，未接线前先做仪表外观检查及开路、短路试验，确认兆欧表完好。
（兆欧表的检查方法见前题）摇测的接线方法应正确(接线前应先放电)。
摇测项目是相间及对地的绝缘电阻值，即U—V、W、地；V—U、W、地；W—U、V、地，共三次。
2、对10kV电力电缆的绝缘电阻有何要求？答：判断合格的标准规定如下：(1)长度在500m及以下的10kV电力电缆，用2500V兆欧表摇测，在电缆温度为+20℃时，其绝缘电阻值不应低于400MΩ。
(2)三相之间，绝缘电阻值比较一致；若不一致，则不平衡系数不得大于2．5。
(3)本次测定值与上次测定的数值，换算到同一温度下。
其值不得下降30％以上。
1KV及以下电力电缆的绝缘电阻值，在电缆温度为20摄氏度时，不应低于1MΩ。
3、试述对一条运行中的10kV电力电缆测量的全过程(按操作顺序回答、包括判断该电缆是否可继续运行。
安全措施应足够)。
答：摇测方法及步骤如下：首先执行有关的安全措施：组织准备：1)要求签发工作票；2)填写操作票并经模拟板试操作准确无误；3)确定工作负责人和监护人；4)如须减轻负荷，应提前通知受影响的用户。
物质准备：1)准备安全用具（绝缘杆、绝缘手套、临时接地线、绝缘靴、标示牌）；2) 2500V兆欧表一只(带有测试线)（经检查良好）；3)其他用具及材料（电工工具等）；材料准备：按操作票步骤，将变压器推出运行，达到“检修状态”：1)停电 2)验电 3）挂临时接地线 4）悬挂标示牌过程：(1)被遥测电缆必须停电、验电后，再进行逐相放电，放电时间不得小于1min，电缆较长电容量较大的不少于2min；(2)拆除被测电缆两端连接的设备或开关，的用于燥、清洁的软布，擦净电缆头线芯附近的污垢；(3)按要求进行接线，应正确无误。
电缆绝缘电阻的测量方法及绝缘性能诊断
电缆绝缘电阻的测量方法及绝缘性能诊断绝缘电阻是反映电线电缆产品绝缘特性的主要指标，它反映了线缆产品承受电击穿或热击穿能力的大小，与绝缘的介质损耗以及绝缘材料在工作状态下的逐步劣化等均存在着极为密切的关系。
产品的绝缘电阻主要取决于所选用的绝缘材料，但工艺水平对绝缘电阻的影响很大，因此测定绝缘电阻是监督材料质量和工艺水平的一种方法。
测定绝缘电阻可以发现工艺的缺陷，同时也是研究绝缘材料的品质和特性，研究绝缘结构以及产品在各种运行条件下的使用性能等各方面的重要手段，对于已投入运行的产品，绝缘电阻是判断产品品质变化的重要依据之一。
绝缘电阻测量准确与否直接影响产品品质的判定，因此要注重绝缘电阻的测量问题。
一、试验现象相关高压兆欧表绝缘电阻计，绝缘电阻测试仪，日置HIOKI 3453数字兆欧表日本日置HIOKI3454-11兆欧表/3454-15数字兆欧表兆欧表影响电线电缆绝缘电阻测量的因素有仪器准确度、环境条件和人员素质等几个方面，下面以GB5023.3-1997中一般用途单芯硬导体无护套电缆(型号227IEC01(BV))为例，谈谈绝缘电阻测量中应注意的几个问题。
按GB5023.3之规定：试验应在5m长的绝缘线芯上进行，水温为(70 ±2)℃，仲裁试验时为(70±1)℃，浸水时间不小于2h，绝缘电阻应在施加电压1分钟后测量。
如何理解标准中的这些要求，它们对测量结果有何影响?下面举例说明。
本试验共进行了四次：第1次：5m长、70℃绝缘电阻、1分钟读数测量值为：6.80×106Ω第2次：5m长、70℃绝缘电阻、1.5分钟读数测量值为：7.01×106Ω第3次：5m长、20℃绝缘电阻、1分钟读数测量值为：109.6×106Ω第4次：10m长、70℃绝缘电阻、1分钟读数测量值为：3.40×106Ω二、原因分析同样一组电线的绝缘电阻在不同温度、不同长度、不同读数时间为什么会有如此大的差别?现分析如下：绝缘电阻是指绝缘上所加的直流电压U与泄漏电流I之间的比值R= 当绝缘层加上直流电压时，沿绝缘表面和绝缘内部均有微弱电流通过，对应于这两种电流的电阻分别称为表面绝缘电阻和体积绝缘电阻，一般不加特别说明的绝缘电阻均指体积绝缘电阻，只有极少数的产品有表面绝缘电阻的要求(如汽车高压点火线)。
高压电缆试验及检测方法
电力电缆1KV及以下为低压电缆;1KV~10KV为中压电缆;10KV~35KV为高压电缆;35~220KV为特高压电缆。
其中高压电缆是指用于传输10KV-35KV(1KV=1000V)之间的电力电缆，多应用于电力传输的主干道。
高压电缆从内到外的组成部分包括:导体、绝缘、内护层、填充料(铠装)、外绝缘。
当然，铠装高压电缆主要用于地埋，可以抵抗地面上高强度的压迫，同时可防止其他外力损坏。
下面小编来讲解一下高压电缆试验及检测方法，具体内容如下：1.电缆主绝缘的绝缘电阻测量1.1试验目的初步判断主绝缘是否受潮、老化，检查耐压试验后电缆主绝缘是否存在缺陷。
绝缘电阻下降表示绝缘受潮或发生老化、劣化，可能导致电缆击穿和烧毁。
只能有效地检测出整体受潮和贯穿性缺陷，对局部缺陷不敏感。
1.2测量方法分别在每一相测量，非被试相及金属屏蔽（金属护套）、铠装层一起接地。
采用兆欧表，推荐大容量数字兆欧表（如：短路电流>3mA）。
0.6/1kV电缆测量电压1000V。
0.6/1kV以上电缆测量电压2500V。
6/6kV以上电缆也可用5000V，对110kV及以上电缆而言，使用5000V或10000V的电动兆欧表，电动兆欧表最好带自放电功能。
每次换接线时带绝缘手套，每相试验结束后应充分接地放电。
1.3试验周期交接试验新作终端或接头后1.4注意问题兆欧表“L”端引线和“E”端引线应具有可靠的绝缘。
测量前后均应对电缆充分放电，时间约2－3分钟。
若用手摇式兆欧表，未断开高压引线前，不得停止摇动手柄。
电缆不接试验设备的另一端应派人看守，不准人靠近与接触。
如果电缆接头表面泄漏电流较大，可采用屏蔽措施，屏蔽线接于兆欧表“G”端。
1.5主绝缘绝缘电阻值要求交接：耐压试验前后进行，绝缘电阻无明显变化。
预试：大于1000MΩ电缆主绝缘绝缘电阻值参考标准注：表中所列数值均为换算到长度为1km时的绝缘电阻值。
换算公式R算＝R测量/L，L为被测电缆长度。
绝缘电阻的测量
绝缘电阻测量
(1)绝缘电阻值不小于0.5MQ;
(2)使用绝缘电阻表为500V级。
量限范围宜为0~500Ω;
(3)环境条件宜在周围气温不低于+5℃的条件下进行;
(4)绝缘电阻表接线;绝缘电阻表有三个接线柱:一个为“L”，一-个为"E”，还有一个为“G”(屏蔽)。
测量电力线路或照明线路的绝缘电阻时“L”接被测线路“E"接地线。
(5)绝缘电阻表使用要求如下:
1)测量前,先将表进行一次开路和短路试验，检查绝缘电阻表是否良好。
若开路指针不指“∞”处，短路(“L”和“E”)时指针不指在“0”处，说明表不准，需调换绝缘电阻表或修理后再进行测量。
2)测量电气线路的绝缘电阻，必须先切断电源，遇有电容介质，例如电缆，线路必须对地进行放电，防止发生人身与设备事故。
3)绝缘电阻表使用时，必须放平。
4)绝缘电阻表引线必须绝缘良好，两根线不要绞在一起。
5)测量时手摇发电机的转速保持匀速，不要时快时慢使指针摆动，一般速度为120r/ming
6)绝缘电阻表进行测量时，以转动1min后的稳定读数为准。
7)测量完毕,须待绝缘电阻表的指针停止摆动和被测物体放电后方可拆线，以免触电和损坏仪表。
电缆绝缘电阻测试方法
电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够帮助我们及时了解电缆绝缘的状况，保障电力系统的正常运行。
在进行电缆绝缘电阻测试时，我们需要注意一些方法和技巧，以确保测试结果的准确性和可靠性。
下面将介绍一些常用的电缆绝缘电阻测试方法。
首先，我们需要准备好测试仪器。
通常情况下，我们会使用绝缘电阻测试仪来进行测试。
在选择测试仪器时，需要确保其性能稳定，精度高，能够满足测试要求。
同时，测试仪器的使用和维护也是非常重要的，需要按照操作手册进行正确操作，并定期进行检查和校准，以确保测试结果的准确性。
其次，我们需要对电缆进行准备工作。
在进行绝缘电阻测试之前，需要先对电缆进行清洁和干燥处理，以确保测试结果不受外界因素的影响。
同时，还需要检查电缆的外观和接线，确保没有损坏或者接线不良的情况。
接下来，我们可以进行绝缘电阻测试了。
在进行测试时，需要按照以下步骤进行操作，首先，将测试仪器的测试电极连接到电缆的两端；然后，设置测试仪器的测试参数，如测试电压和测试时间；接着，启动测试仪器进行测试，并记录测试结果。
在测试过程中，需要确保测试仪器的连接稳固，测试参数设置正确，以及测试过程中没有外界干扰。
最后，我们需要对测试结果进行分析和处理。
在得到测试结果后，需要对结果进行分析，判断电缆的绝缘状况。
如果测试结果正常，则说明电缆的绝缘状况良好；如果测试结果异常，则需要进一步检查和处理，以确保电缆的安全可靠。
总之，电缆绝缘电阻测试是电力行业中非常重要的一项工作，通过正确的测试方法和技巧，我们可以及时了解电缆的绝缘状况，保障电力系统的正常运行。
希望以上介绍的电缆绝缘电阻测试方法能够对大家有所帮助。
电力电缆绝缘电阻的测量ppt课件
阻
与 电
• Rg=LcRl （MΩ·km）
缆
长
度
的
换
算
关
精品课件
9
二、绝缘电阻的标准换算
•
系绝 缘
•
通常换算到20℃时的绝缘电
电 阻用公式近似表示为
阻
与 实
•
验
温
度 的
•
式中R20、Rt----温度在20℃
关 和T℃时绝缘电阻值；
精品课件
10
一、绝缘电阻的标准换算
•
系 绝 • 通常绝缘介质在加上电压后，存在以下几
方绝 法缘
别应该注意的是测量电缆线芯和外表之间的 绝缘电阻时,一定要接好屏蔽端钮“G”,因为 当空气湿度大或电缆绝缘表面又不干净时,其
表面的漏电流将精很品课大件 ,为防止被测物因漏电而17
三、绝缘电阻的测量原理及方
•
法
•
电用 阻兆 的欧 注表 意测 事电 项缆
绝 缘
兆欧表在工作时,自身产生高电压,而测量对象又是电气设 备,所以必须正确使用,否则就会造成人身或设备事故。使 用前,首先要做好以下各种准备：
（1）测量前必须将被测设备电源切断,并对地短路放电,决 不允许设备带电进行测量,以保证人身和设备的安全。 （2）对可能感应出高压电的设备,必须消除这种可能性后, 才能进行测量。 （3）被测物表面要清洁,减少接触电阻,确保测量结果的正 确性。 （4）测量前要检查兆欧表是否处于正常工作状态,主要检 查其“0”和“∞”两点。即摇动手柄,使电机达到额定转速,兆 欧表在短路时应指在“0”位置,开路时应指在“∞”位置。 （5）兆欧表使用时应放在平稳、牢固的地方,且远离大的 外电流导体和外磁场。
精品课件
电缆绝缘电阻的测量
摇测电容器、电缆时，必须在摇把转动的情况下才能将接线拆开，否则反充电将会损坏兆欧表。 因此，通常各式各样试验标准均规定在耐电压试验前，必须先测量绝缘电阻。 四：关于绝缘电阻测量 的几个问题 5、电缆另一端不能与任何导体接触，避免造成短路接地。 如测电气设备内两绕组之间的绝缘电阻时，将“L”和“E”分别接两绕组的接线端； 三：使用兆欧表测量绝缘 电缆绝缘要求 4、测量电缆绝缘必须把另外两项短路接地。 兆欧表原理：当以120转/分速度均匀摇动手柄时，表内的直流发电机输出该表的额定电压，由于兆欧表没有游丝，不能产生反作用力 矩，所以兆欧表在不测时停留在任意位置（即不定位），而不是回到零，这跟其他指针式的仪表有区别的。 2、测量用的导线，应使用绝缘导线，其端部应有绝缘套。 四：关于绝缘电阻测量 的几个问题
电缆绝缘电阻的测量
主讲人——罗书剑
一、什么叫兆欧表
兆欧表又叫摇表也可以称为绝缘电阻测 试仪，是一种简便、常用的测量高电阻的直 读式仪表，可用来测量电路、电机绕组、电 缆、电气设备等的绝缘电阻。
手摇式兆欧表
电动式兆欧表
兆欧表原理：当以120转/分速度均匀摇 动手柄时，表内的直流发电机输出该表的额 定电压，由于兆欧表没有游丝，不能产生反 作用力矩，所以兆欧表在不测时停留在任意 位置（即不定位），而不是回到零，这跟其 他指针式的仪表有区别的。
兆欧表又叫摇表也可以称为绝缘电阻测试仪，是一种简便、常用的测量高电阻的直读式仪表，可用来测量电路、电机绕组、电缆、电 气设备等的绝缘电阻。 2、被测电缆必须与其他电源断开，测量完毕一定要将被测设备充分放电（约需2~3分钟），以保护设备及人身安全。 在高压高阻的测试环境中，为什么要求仪表接“G”端连线？ 在被测试品两端加上较高的额定电压，且绝缘阻值较高时，被测试品表面受潮湿，污染引起的泄漏较大，示值误差就大，而仪表“G” 端是将被测试品表面泄漏的电流旁路，使泄漏电流不经过仪表的测试回路，消除泄漏电流引起的误差。
1kV电力电缆的绝缘电阻测量
1kV电力电缆的绝缘电阻测量
考核时间：30分钟，（报开工---报完工）
注意事项：
1、选电阻表：1kV以下可选500V、1000V电阻表；1kV及以上选2500V电阻表；温度计、湿度计。
报告开工。
2、在电缆两端装设遮拦、悬挂安全警示牌；放置温度计、湿度计。
3、检查电缆（有无破损、钢铠与导线要明显分开、擦拭干净），试验前充分放电（用放电棒与外壳连接接地）。
4、检查电阻表性能。
（开路指向∞，短路为0）。
5、测量时要先接E、G端,再接L端，G接电缆屏蔽保护层。
两根测试线不得绞在一起。
6、测量电阻值要分别记录15秒和60秒的两次读数。
操作步骤：
1、测量导线对地绝缘电阻：E端与电缆外护套连接并可靠接地，L端子与导线相连。
匀速摇动手柄，记录2次读数和现场温度、湿度，依次进行测量。
2、测量导线相间绝缘电阻：E端与电缆另一相导线连接并可靠接地，L端子与被测导线相连（A --B、C地；B --C、A地；C --A、B地）。
匀速摇动手柄，记录2次读数和现场温度、湿度，依次测量。
3、测试完毕，先将L端导线拆除，用放电棒对被测导线放电接地，再拆除其它的测试线。
4、清理现场报完工。
1kV电力电缆绝缘电阻检测报告
1k V电力电缆绝缘电阻检测报告班组：线路班工程名称国网通州供电公司2015年通州煤改电工程（陈桁村）（武辛庄供电所）工程编号J-2015-033摇测地点郎府路换装变压器所带JP柜出线至1#低压电缆杆实验性质交接摇测人员李好学实验日期规格型号ZC-YJY22-1kV-4X240mm2报告日期天气晴温度16度长度53米依据标准电力设备交接和预防性实验规程绝缘电阻（兆欧）黄相对绿、红及零绿相对红、黄及零红相对黄、绿及零大于等于1000兆欧大于等于1000兆欧大于等于1000兆欧摇测结果合格合格合格摇测单位：施工班工作负责人：赵师伟电气施工队现场监督,检查人：王春雨专责：赵师伟监督：贾庆祥监察：苑庆刚1kV电力电缆绝缘电阻检测报告班组：线路班工程名称国网通州供电公司2015年通州煤改电工程（陈桁村）（武辛庄供电所）工程编号J-2015-033摇测地点郎府路新装1#变压器低压出线至JP柜出线实验性质交接摇测人员李好学实验日期规格型号ZC-YJY22-1kV-4X240mm2报告日期天气晴温度12度长度16米依据标准电力设备交接和预防性实验规程绝缘电阻（兆欧）黄相对绿、红及零绿相对红、黄及零红相对黄、绿及零大于等于1000兆欧大于等于1000兆欧大于等于1000兆欧摇测结果合格合格合格摇测单位：施工班工作负责人：赵师伟电气施工队现场监督,检查人：王春雨专责：赵师伟监督：贾庆祥监察：苑庆刚1kV电力电缆绝缘电阻检测报告班组：线路班工程名称国网通州供电公司2015年通州煤改电工程（陈桁村）（武辛庄供电所）工程编号J-2015-033摇测地点郎府路新装2#变压器低压出线至JP柜出线实验性质交接摇测人员李好学实验日期2015.11.21规格型号ZC-YJY22-1kV-4X240mm2报告日期2015.11.21天气晴温度12度长度16米依据标准电力设备交接和预防性实验规程绝缘电阻（兆欧）黄相对绿、红及零绿相对红、黄及零红相对黄、绿及零大于等于1000兆欧大于等于1000兆欧大于等于1000兆欧摇测结果合格合格合格摇测单位：施工班工作负责人：赵师伟电气施工队现场监督,检查人：王春雨专责：赵师伟监督：贾庆祥监察：苑庆刚1kV电力电缆绝缘电阻检测报告班组：线路班工程名称国网通州供电公司2015年通州煤改电工程（陈桁村）（武辛庄供电所）工程编号J-2015-033摇测地点郎府路新装3#变压器低压出线至JP柜出线实验性质交接摇测人员李好学实验日期规格型号ZC-YJY22-1kV-4X240mm2报告日期天气晴温度12度长度16米依据标准电力设备交接和预防性实验规程绝缘电阻（兆欧）黄相对绿、红及零绿相对红、黄及零红相对黄、绿及零大于等于1000兆欧大于等于1000兆欧大于等于1000兆欧摇测结果合格合格合格摇测单位：施工班工作负责人：赵师伟电气施工队现场监督,检查人：王春雨专责：赵师伟监督：贾庆祥监察：苑庆刚。
电缆绝缘电阻的测量方法
电缆绝缘电阻的测量方法之杨若古兰创作
1、电缆测量应在光线充足，空气干燥的条件下进行，测量推荐温度20±5℃.
2、电缆绝缘测量的工作负责人必须有三年及以上高压电气功课经验.
3、高压电缆测量前，应筹划“两票”.
4、低压电缆测量前，应筹划低压柜停送电工作票.
5、电缆绝缘电阻测量之前，应首先断开电缆的电源及负荷，并经充分放电以后方可进行.
6、按照电缆的额定电压选择合适的兆欧表，详见表1.
表1 兆欧表选择尺度
7、测量前应对兆欧表进行开路实验和短路试验.测量时要先将摇表放平，动摇手把到额定转速此时指针应指向∞，再减低转速，用导线短接正负极，指针应指向零，证实摇表正常.
8、测量时应先测量A、B、C三绝对地绝缘电阻，然后测量
A、B、C相间绝缘，最初测量地线对绝缘皮的绝缘.测量时另一端安插专人看守，防止电缆相间接触或者接地.
9、遥测时摇表手把的动弹速度约120r/min，待仪表指针波
动后，并记录电缆电阻值.停止遥测前，应将表线与电缆的连接断开，以避免电缆向摇表反充电.
10、测量终了后，对电缆芯线进行充分放电的以防触电.
11、1千米电缆的绝缘值应满足表2请求.
表2：电缆绝缘值合格尺度
12、1千米长度的绝缘电阻值=电缆的实际长度（km）×电缆绝缘电阻实测值.对于缺乏1千米的电缆绝缘测量时，其合格值参考1千米电缆的绝缘合格值.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1KV电力电缆的绝缘电阻测量P307
测试前的准备
1.正确选用仪表仪表（500V或1000V、2500V绝缘电阻表各1只）、0-100度温度计1只、湿度计1只、秒表1块。
2.正确选用工具和材料：测试线3根、短路接地线1组、放电棒1支、验电器1支、屏蔽环2个、笔1支、纸1张，棉布若干、电工个人工具1套。
1KV/4X50电缆20米。
1KV以下的的电缆选用500-1000V摇表，1KV及以上电缆等选用2500V摇表。
3.安全设施：安全遮栏2套、警示牌：从此进出1块，止步高压危险4块。
现场设置好遮栏和警示牌。
测试工作在一名配合人员下进行。
在现场周围装设遮栏、悬挂警示牌。
试验前，验电并应充分放电。
室外施工应在良好的天气下进行，室内应具备照明、通风条件。
电缆试验的另一端设置可靠遮栏，设专人看守。
确保人身安全。
工具：
1.绝缘电阻表：按工作电源分，可分为自动式和手摇式。
按工作电压分，可分为500、1000、2500、5000、10000V等几种，单位：兆欧。
自动式由电池及晶体管直流电压变换器来做电源，手摇式是用手摇发电机来做电源，又称摇表。
2.选择绝缘电阻表：是根据被试设备的电压等级确定。
电压等级在1kV以下选用500V或1000V绝缘电阻表；在1kV及以上者，选用2500V绝缘电阻表。
3.接线：绝缘电阻表有三个接线端子：标有“线路”或“L”的端子称相线，接于被测设备的导体上；标有“地”或“E”的端子接于被测设备的外壳或接地；标有“G”的端子接于测量时需要屏蔽的电极。
4.检查仪表：
水平放置稳固，开路时摇转发电机，使其达到
（120-150r/min），指针指向“∞”；短路时慢摇发电机，指针指向“0”，此时说明绝缘电阻表正常。
不能达到“∞”，说明测试引线绝缘不良或绝缘电阻表本身受潮，用干燥清洁软布清除“L”、“E”端间异物或更换测试线。
不能指向“0”说明测试线未接好或绝缘电阻表有问题。
两端子引线要独立分开。
5.测量流程及方法：
检查工具检查材料（注意检查方法）
测试前熟悉各种测量接线
检查施工环境接地线（可靠接地）围栏标示牌设置（电缆另一端同样设置，并有专人看守）检查另一端外护套、绝缘层、钢铠验电放电（放电时先挂接地端）清洁电缆
及电缆头检查电缆（另一端）表面无裂纹污物接点清洁
开始测量：Ｇ接屏蔽环Ｅ接-地+绿+红+黑+外壳Ｌ（黄）端由辅助人员戴绝缘手套手持开始摇测时，应使绝缘电阻表保持额定转速，20-150r/min，保持匀速，避免忽快忽慢，达到额定转速时，将“L”端子引线与被测电缆的测试极相碰，待稳定后15秒和60秒，分别读取数并记录电阻值，计算吸收比。
测试结束后，应先将“L”与被测设备的测试极断开，后停止摇动手柄。
再测：Ｅ接-地+黄+红+黑+外壳Ｌ（绿）
Ｅ接-地++黄+绿+黑+外壳Ｌ（红）
Ｅ接-地++黄+绿+红+外壳Ｌ（黑）
测试中发现指针指向“0”，应立即停止发电机转动。
拆线“L”端子引线与被测试物离开后，对电缆充分放电，放电时间与测试时间一致，然后调换或拆除其他测试线。
注意事项
（1）发电机电压等级与被测物耐压水平相适应；
（2）禁止摇测带电设备；
（3）严禁在有人工作的线路上进行测量工作；
（4）在测量表计没有停止转动或被测设备没有放电前，切勿用手去触及被测物或绝缘电阻表的接线柱；
（5）使用设备时应由两人进行操作；
（6）测量导线不能绞在一起，端部应有绝缘套；
（7）在带电设备附近测量时应与带电体保持安全距离，防止触电；
（8）摇测电容器、电力电缆、大容量变压器、电机等设备时，绝缘电阻表必须在额定转速状态下，方可将测试笔L接触或离开被测物体，以免电容放电而损坏仪表。
（9）测量电气设备绝缘时，必须先放电后测量。
禁止测试棒没有离开被测物，停止或减速摇测。
