直流无刷电机控制方案及磁编码器的应用_MPS_2015_11_18

合集下载

永磁无刷直流电机及其控制

永磁无刷直流电机及其控制

永磁无刷直流电机及其控制一、本文概述永磁无刷直流电机(Permanent Magnet Brushless DC Motor,简称BLDC)是一种结合了直流电机与无刷电机优点的先进电机技术。

本文将对永磁无刷直流电机及其控制技术进行详细的阐述和探讨。

我们将概述永磁无刷直流电机的基本原理和结构特点,包括其与传统直流电机的区别,以及为何在现代工业和家用电器等领域得到广泛应用。

接着,我们将深入探讨永磁无刷直流电机的控制策略,包括位置传感器控制、无位置传感器控制以及先进的电子控制技术,如微处理器和功率电子器件的应用。

我们还将分析永磁无刷直流电机的性能优化和故障诊断技术,以提高其运行效率和可靠性。

我们将展望永磁无刷直流电机及其控制技术的发展趋势,并探讨其在未来可持续能源和智能制造等领域的应用前景。

通过本文的阐述,读者可以对永磁无刷直流电机及其控制技术有更为全面和深入的理解。

二、永磁无刷直流电机的基本原理永磁无刷直流电机(Permanent Magnet Brushless DC Motor,简称BLDC)是一种结合了直流电机与无刷电机优点的电机类型。

其基本原理主要依赖于磁场与电流之间的相互作用,以及电子换向器的无刷换向技术。

磁场与电流相互作用:永磁无刷直流电机中,永磁体(通常是稀土永磁材料)被用来产生恒定的磁场。

当电流通过电机的电枢(也称为线圈或绕组)时,电枢会产生一个电磁场。

这个电磁场与永磁体的磁场相互作用,导致电机转子的旋转。

无刷换向技术:与传统的有刷直流电机不同,永磁无刷直流电机使用电子换向器代替了机械换向器。

电子换向器通过控制电流在电枢中的流动方向,实现了电机的无刷换向。

这种技术不仅提高了电机的效率,还降低了维护成本和噪音。

控制策略:为了精确控制电机的转速和方向,永磁无刷直流电机通常与电子速度控制器(ESC)一起使用。

电子速度控制器可以根据输入信号(如PWM信号)调整电枢中的电流大小和方向,从而实现对电机转速和方向的精确控制。

无刷直流电机控制如何应用

无刷直流电机控制如何应用

无刷直流电机控制如何应用

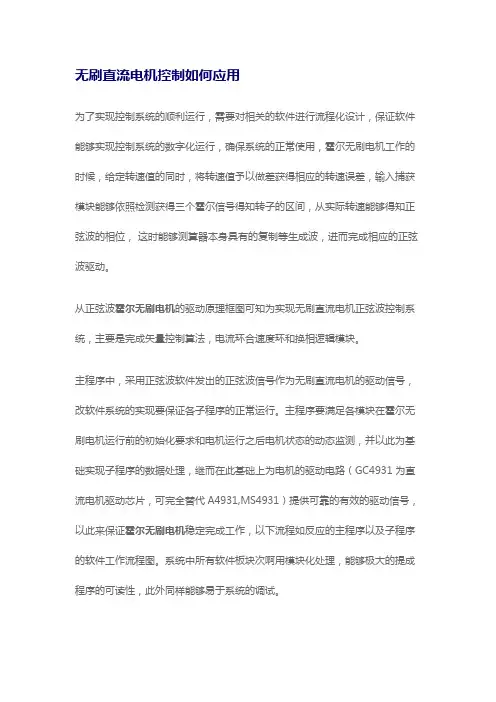

为了实现控制系统的顺利运行,需要对相关的软件进行流程化设计,保证软件能够实现控制系统的数字化运行,确保系统的正常使用,霍尔无刷电机工作的时候,给定转速值的同时,将转速值予以做差获得相应的转速误差,输入捕获模块能够依照检测获得三个霍尔信号得知转子的区间,从实际转速能够得知正弦波的相位,这时能够测算器本身具有的复制等生成波,进而完成相应的正弦波驱动。

从正弦波霍尔无刷电机的驱动原理框图可知为实现无刷直流电机正弦波控制系统,主要是完成矢量控制算法,电流环合速度环和换相逻辑模块。

主程序中,采用正弦波软件发出的正弦波信号作为无刷直流电机的驱动信号,改软件系统的实现要保证各子程序的正常运行。

主程序要满足各模块在霍尔无刷电机运行前的初始化要求和电机运行之后电机状态的动态监测,并以此为基础实现子程序的数据处理,继而在此基础上为电机的驱动电路(GC4931为直流电机驱动芯片,可完全替代A4931,MS4931)提供可靠的有效的驱动信号,以此来保证霍尔无刷电机稳定完成工作,以下流程如反应的主程序以及子程序的软件工作流程图。

系统中所有软件板块次啊用模块化处理,能够极大的提成程序的可读性,此外同样能够易于系统的调试。

在控制系统软件中,开始运行后,首先对系统进行初始化,系统化主要包括接口模块,定时器模块,PWN模块,ADC模块,其次通过按键来控制电机是否运转,当按下启动键,霍尔无刷电机开始运转,各个中断能使位被置位,从而完成定时器中断,PWM中断,ADC中断。

如果按下停止位,能够实现电机终止运转,这时也实现了使能位的重新运转。

直流无刷电机原理及应用

直流无刷电机原理及应用
直流无刷电机原理及应用
2023-11-05
目录
• 直流无刷电机原理 • 直流无刷电机的应用领域 • 直流无刷电机的控制方法 • 直流无刷电机的优化设计 • 直流无刷电机的未来发展趋势 • 直流无刷电机应用案例分析
01
直流无刷电机原理
电机结构与工作原理
电机结构
直流无刷电机由定子、转子、传感器等部分组成。定子通常由铁芯和线圈组 成,转子则由永磁体和转轴组成。
直流无刷电机的智能化与网络化发展
要点一
总结词
要点二
详细描述
随着智能化和网络化技术的不断发展,直流无刷电机的 智能化与网络化发展将成为未来的趋势。通过智能化和 网络化技术,可以实现电机的远程监控、故障诊断和自 适应控制等功能。
智能化方面,通过引入传感器和微处理器等元件,可以 实现电机的速度、位置和电流等参数的实时监测和控制 。通过网络化技术,可以将这些参数上传到云端或局域 网中,实现远程监控和故障诊断等功能。此外,通过智 能化和网络化技术,还可以实现电机的自适应控制和优 化运行等功能,提高电机的性能和可靠性。
家用电器领域
总结词
节能环保,舒适性高
详细描述
直流无刷电机在家用电器领域中也得到了 广泛应用,如空调、冰箱、洗衣机等。由 于其具有节能环保、舒适性高等优点,因 此在家用电器领域中得到了广泛应用。
03
直流无刷电机的控制方法
开环控制
总结词
开环控制是一种简单的控制方式,通过控制 输入电压或电流来控制电机的转速。
04
直流无刷电机的优化设计
电机结构的优化设计
01
02
03
磁路设计
优化电机磁路设计,提高 电机效率和扭矩性能。
转子设计

直流无刷电机原理及应用

直流无刷电机原理及应用

优点
具有直流电机的控制特 性;控制相对简单;电 机效率高,体积小。
直流无刷电机的应用—电动汽车驱动
电动汽车的发动机是电池供电的,即直流电,还要有直流 电机的精确调速的特点,而且电动汽车电机一定要具有交 流电机的很高的稳定性(无电刷),因此直流无刷电机再 合适不过了。
利用逆变电路控制线圈两端电压实现六拍磁场
定子:采用星形连接的三相绕组,用以产生旋转磁场
直流无刷电机的工作原理—做到无刷
直流无刷电机的结构—控制部分
直流无刷电机的结构—转动部分
无刷控制的方法:接下来要解决的任务是如何控制开关管导通关断时间进而使所产生的六拍磁场与转子位置相对应。
即先利用霍尔传感器检测转子位置,输出能够反映转子位置的数字信号(真值表)再导入计算机中与开关管导通关断相对应,最后
N S
转子 (永磁体)
N
霍尔元件2
霍尔元件检测转子位置
霍尔元件3
NS S
直流无刷电机的工作原理—做到无刷
无刷控制的方法:接下来要解决的任务是如何控制开关管导通关断 时间进而使所产生的六拍磁场与转子位置相对应。即先利用霍尔传 感器检测转子位置,输出能够反映转子位置的数字信号(真值表) 再导入计算机中与开关管导通关断相对应,最后PWM产生不同宽度的 脉冲输出到开关管,进而实现磁场和转子磁极的同步控制。
利用逆变电路控制线圈两端电压实现六拍磁场
无刷控制的方法:接下来要解决的任务是如何控制开关管导通关断时间进而使所产生的六拍磁场与转子位置相对应。
转子:为无永磁刷体控,用制以与的定方子产法生的:旋接转磁下场相来互作要用解决的任务是如何控制开关管导通关断 直直流流无 无刷刷时电电机机间的的进工工作作而原原理理使——所做做到到产无无刷刷生的六拍磁场与转子位置相对应。即先利用霍尔传

直流无刷电机控制方案及磁编码器的应用

直流无刷电机控制方案及磁编码器的应用

• 三相直流无刷电机控制实例:(MP6532)
• 三相驱动可独立控制 • 支持三相霍尔+PWM接口输入
• 5V-60V输入
• 死区可调
• 外部MOSFET,功率应用灵活 •输出驱动可100%占空比工作
The Future of Analog IC Technology®
三相直流无刷电机控制技术及方案
LSS
SOA G
G
SOB
G
SOC
Current Measurement
(to ADC)
VREF(MCU)
• 实时输出三相电流检测
The Future of Analog IC Technology®
➢ 步进电机分类:
• 反应式步进电机:
✓ 利用磁阻转矩,结构简单 ✓ 无定位转矩 ✓ 步距角小
• 永磁式步进电机:
SA GLA LSS GND
Phase A (repeat for B and C)
To Phase B To Phase C
• 三相驱动可独立控制
• 外部MOSFET,功率应用灵活 •输出驱动可100%占空比工作
The Future of Analog IC Technology®
三相直流无刷电机控制技术及方案
SB SC
VREG
LS Gate Driver
• 全集成驱动和三相桥 • QFN5x5mm • MP6540: 60V/5A/30mΩ • MP6541: 35V/8A/13m Ω
nFAULT AGND
Fault Handling
TSD
OC_REF OCP Comparator
VIN UVLO_REF UVLO Comparator

无刷直流BLDC电机控制解决方案

无刷直流BLDC电机控制解决方案

无刷直流BLDC电机控制解决方案无刷直流(BLDC)电机正迅速成为要求高可靠性,高效率和高功率体积比的应用的自然选择。

这些电机在很宽的速度范围内提供大量的扭矩,并且与有刷电机具有相似的扭矩和速度性能曲线特性(尽管有刷电机可提供更大的静止扭矩)。

BLDC电机由于消除了传统直流电机换向时使用的电刷而具有显着的可靠性。

刷子磨损,降低了电机的性能,最终必须更换。

相反,在额定参数范围内运行时,BLDC 电机的预期寿命可超过10,000小时或更长。

与传统装置相比,这种寿命以及随后的维护和备件成本的降低可以抵消电机的较高初始成本。

BLDC电机正在进入最具成本意识的应用领域。

例如,在汽车领域,BLDC电机的使用正在飙升。

汽车制造商尤其被电机在机械工作中转换电能的效率所吸引,这有助于降低对车辆电力系统的需求(图1)。

根据分析师IMS的研究,到2018年,6亿只BLDC电机将用于内燃机驱动的轻型车辆,而2011年则为2亿只。

(BLDC电机的大型版本在电动和混合动力汽车中已经很常见。

)图1:BLDC电机,如用于水泵的这种装置,正在取代汽车应用中的传统电机(Melexis提供)。

BLDC电机的这种兴趣促使芯片供应商为该单元的电子控制系统开发定制的单片芯片。

本文将详细介绍BLDC 电机控制芯片- 用于驱动逆变桥的设备,最终激活电机线圈并控制速度和方向等参数。

减少霍尔传感器故障飞兆半导体公司拥有BLDC电机控制的悠久历史,最近推出的FCM8201芯片仍在继续。

该器件专为感应BLDC 电机控制而设计。

(传感电机需要霍尔效应传感器来指示线圈位置以辅助电子换向序列)。

FCM8201的关键技术进步是它可以选择脉冲宽度调制(PWM)模式。

有两种PWM模式可供选择:正弦波模式和方波模式。

方波模式包括PWM-PWM和PWM-ON技术,可提高电机驱动效率。

Fairchild解释说,该器件还内置霍尔信号调节电路,可为每个传感器信号输入产生3至6μs的“去抖”时间。

基于DSP的直流无刷电机控制

基于DSP的直流无刷电机控制

基于DSP的直流无刷电机控制随着科技的不断发展,直流无刷电机在工业和家用电器领域得到了广泛的应用。

直流无刷电机具有高效、高速、精确控制等优点,成为各种电动设备不可或缺的部分。

而要实现对直流无刷电机的精确控制,则需要使用一种高性能的数字信号处理器(DSP)来实现。

本文将介绍基于DSP的直流无刷电机控制技术及其应用。

将简要介绍直流无刷电机的工作原理和控制方法,然后探讨基于DSP的直流无刷电机控制系统的实现方法及其优势。

一、直流无刷电机的工作原理和控制方法直流无刷电机是一种以直流电源为能源,利用电磁感应原理实现转矩输出的电机。

它具有结构简单、体积小、重量轻、寿命长、效率高等优点,被广泛应用在各种电动设备中。

直流无刷电机的控制方法主要有霍尔传感器控制和无传感器控制两种。

霍尔传感器控制是通过检测转子上的霍尔传感器信号,确定转子位置,从而控制电机的转矩和速度。

无传感器控制则是通过算法计算转子位置,实现对电机的控制。

基于DSP的直流无刷电机控制系统是一种先进的控制技术,通过DSP器件对电机进行高速、高精度的控制。

它主要由DSP芯片、功率器件、传感器和控制算法组成。

1. DSP芯片DSP芯片是基于数字信号处理技术的专用芯片,具有高计算速度、高运算精度和丰富的外设接口。

它可以实现对直流无刷电机的闭环控制,提高电机的动态响应性能。

2. 功率器件功率器件是直流无刷电机控制系统中的核心组件,用于控制电机的电流和电压。

常用的功率器件有IGBT、MOSFET等,它们可以通过DSP器件输出的PWM信号来实现电机的电流控制。

3. 传感器传感器用于检测电机的转子位置,从而实现闭环控制。

在基于DSP的直流无刷电机控制系统中,通常采用霍尔传感器或者编码器来检测转子位置。

4. 控制算法控制算法是实现电机闭环控制的关键,常用的控制算法包括PID控制、模糊逻辑控制、神经网络控制等。

这些算法可以实现对电机的速度、位置、转矩等参数的精确控制。

永磁无刷直流电机及其控制

永磁无刷直流电机及其控制

永磁无刷直流电机及其控制随着科技的不断发展,永磁无刷直流电机(BLDC)逐渐成为现代电机控制领域的重要角色。

本文将详细介绍永磁无刷直流电机的原理、结构、应用,以及其控制策略。

永磁无刷直流电机是一种采用永磁体产生磁场,通过电子换向器取代机械换向器,实现无接触换向的直流电机。

其工作原理是将电能的电子脉冲信号转换为机械能,进而驱动电机运转。

永磁无刷直流电机的结构主要由定子、转子、电子换向器和永磁体组成。

其中,定子由铁芯和电枢绕组组成,转子则由永磁体和导磁体组成。

电子换向器的作用是控制定子绕组的电流方向,以实现无接触换向。

由于永磁无刷直流电机的诸多优点,如高效率、低噪音、高可靠性等,使其在许多领域得到了广泛应用。

例如,在工业自动化、机器人、电动汽车、航空航天等领域,永磁无刷直流电机都有着一席之地。

永磁无刷直流电机的控制策略主要涉及电流控制和转速控制两个方面。

在电流控制方面,需要通过调节电枢绕组的电流大小和方向,以实现电机的力矩和方向控制。

在转速控制方面,则可以通过调节电枢绕组的电流频率,实现电机的调速控制。

常用的控制算法包括PID控制、模糊控制、神经网络控制等。

永磁无刷直流电机以其高效、可靠、节能等优点,在许多领域得到了广泛应用。

随着科技的不断进步,对永磁无刷直流电机的控制策略和控制精度提出了更高的要求。

未来,我们需要进一步研究新的控制方法和算法,以提高永磁无刷直流电机的性能和适应性,为各领域的发展贡献更多力量。

随着环境保护意识的不断提高和能源紧缺的压力,电动汽车作为一种清洁、高效的交通工具,逐渐获得了广泛的应用。

其中,永磁无刷直流电机作为电动汽车的核心动力部件,其控制技术的研究与应用显得尤为重要。

本文将对电动汽车用永磁无刷直流电机控制技术进行深入探讨。

电动汽车是指使用电力驱动的汽车,与传统汽车相比,电动汽车具有零排放、低能耗和高效率等优点。

随着政府对新能源汽车的支持力度不断加大,电动汽车的市场份额也在逐渐扩大。

直流无刷电机控制方案及磁编码器的应用

直流无刷电机控制方案及磁编码器的应用

N Cm
N为一个电周期通电拍数; M为相数; C=1(单拍或者双拍方式),C=2(单双拍方式) 单拍工作方式:每拍只有一相绕组通电; 双拍工作方式:每拍同时有两相绕组通电; 单双拍工作方式:每拍单拍、双拍交替进行;
无刷直流电机分类及其不同控制技术 ➢ 步进电机控制实例(MP6501A):
STEP: 步进命令 DIR: 方向控制
VREG
Charge Pump
VCP
LDO
VREG
Timing and
SA
Control Logic
HS Gate
VCP
Driver
SB SC
VREG
LS Gate Driver
• 全集成驱动和三相桥 • QFN5x5mm • MP6540: 60V/5A/30mΩ • MP6541: 35V/8A/13m Ω
1 VCC OUT1 6
D1 Motor
CIN
2 GND OUT2 5
D2
3 FG
PWM 4
• 输出FG/RD可选择
• 内部集成霍尔检测 (min. ±3mT)
单相直流无刷电机控制技术及方案 • 单相直流无刷电机控制技术实例:(MP9518)
PWM IN
8-bit
Duty Cal.
Linear Table Lookup
内容简介
• 单相直流无刷电机控制技术及方案 • 三相直流无刷电机控制技术及方案 • 步进电机控制技术及方案 • 永磁同步电机矢量控制技术及方案 • MPS转子角度位置传感器特点及应用 • 基于MPS永磁同步电机方案的机器人抛球装置介绍
单相直流无刷电机控制技术及方案
➢ 单相直流无刷电机原理
• 需要检测转子磁场位置 • 根据位置信息决定通电顺序,以产生持续旋转的磁场 • 调节H桥占空比从而控制绕组电流大小

磁编码器在无刷电机位置检测的应用

磁编码器在无刷电机位置检测的应用

磁编码器在无刷电机位置检测的应用作者:沙凯旋唐博恒来源:《科学与财富》2018年第27期摘要:本文采用了磁编码器作为无刷直流电机位置传感器,介绍了其工作原理和输出模式,以及相应的电机转子位置测量的几种方法。

最后给出了基与AVR的无刷直流电机转子位置单元的实现,实验表明,该方案具有良好的精确度及可靠性。

关键词:磁编码器;无刷直流电机;位置检测;1 引言由于无刷电机既具备交流电机的结构简单、运行可靠、运行效率高、无励磁损耗以及调速性能好等优点,在工业领域应用日益普及。

无刷直流电机需要精确的转子磁极位置和准确的速度反馈进行控制,本文应用一种新型磁编码器来实现对无刷直流电机转子位置的检测,介绍了相应的检测方法。

2磁编码器AS5048是一款易于使用、具有14位高分辨率输出的360°位置传感器。

假设通过外部微控制器进行线性化和平均化处理,系统最大精度可达0.05°。

该 IC 包含霍尔传感器、模数转换器和数字信号处理功能,可测量磁铁旋转角度的绝对位置。

AS5048为微控制器提供绝对角度测量。

信号输出主要有PWM模式以及SPI通讯。

该编码器工作原理:在 AS5048A芯片中心上方安装一双极磁铁,只要磁铁旋转,AS5048A 相应的输出口会有信号输出。

3基于磁编码器检测电机转子位置检测3.1同步串行接口(SPI)绝对位置输出SPI接口能够读/写访问寄存器块,并可兼容于标准的微控制器接口。

该AS5048A然后读取的数字值MOSI(主从机输入)与输入的每一个下降沿CLK并写上其MISO(主从机输出)的上升沿输出。

16个时钟周期后CSN已被设置回高电平,以重置接口内核的某些部分.3.2 PWM绝对位置输出AS5048提供一个脉冲宽度调制输出(PWM),其占空比正比于所测量的角度。

该PWM 频率被内部修剪成的精度在整个温度范围内的10%。

这种宽容可以取消通过测量整个占空比。

4基于AVR转子位置的实现测试磁编码器功能时,通过AVR采集编码器的转子位置信号,通过二阶滤波电路可得到PWM信号表示不同电机转子位置,角度与输出电压具有良好的线性度。

直流无刷电动机工作原理与控制方法

直流无刷电动机工作原理与控制方法

直流无刷电动机工作原理与控制方法序言由于直流无刷电动机既具有交流电动机的构造简单、运行可靠、维护方便等一系列优点,又具备直流电动机的运行效率高、无励磁损耗以及调速性能好等诸多优点,故在当今国民经济各领域应用日益普及。

一个多世纪以来,电动机作为机电能量转换装置,其应用范围已普及国民经济的各个领域以及人们的日常生活中。

其主要类型有同步电动机、异步电动机和直流电动机三种。

由于传统的直流电动机均采用电刷以机械方法进展换向,因此存在相对的机械摩擦,由此带来了噪声、火化、无线电干扰以及寿命短等弱点,再加上制造本钱高及维修困难等缺点,从而大大限制了它的应用范围,致使目前工农业消费上大多数均采用三相异步电动机。

针对上述传统直流电动机的弊病,早在上世纪30年代就有人开始研制以电子换向代替电刷机械换向的直流无刷电动机。

经过了几十年的努力,直至上世纪60年代初终于实现了这一愿望。

上世纪70年代以来,随着电力电子工业的飞速开展,许多高性能半导体功率器件,如GTR、MOSFET、IGBT、IPM等相继出现,以及高性能永磁材料的问世,均为直流无刷电动机的广泛应用奠定了坚实的根底。

三相直流无刷电动机的根本组成直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。

其定子绕组一般制成多相〔三相、四相、五相不等〕,转子由永久磁钢按一定极对数〔2p=2,4,…〕组成。

图1所示为三相两极直流无刷电机构造,图1 三相两极直流无刷电机组成三相定子绕组分别与电子开关线路中相应的功率开关器件联结,A、B、C相绕组分别与功率开关管V1、V2、V3相接。

位置传感器的跟踪转子与电动机转轴相联结。

当定子绕组的某一相通电时,该电流与转子永久磁钢的磁极所产生的磁场互相作用而产生转矩,驱动转子旋转,再由位置传感器将转子磁钢位置变换成电信号,去控制电子开关线路,从而使定子各项绕组按一定次序导通,定子相电流随转子位置的变化而按一定的次序换相。

直流无刷电动机工作原理与控制方法

直流无刷电动机工作原理与控制方法

直流无刷电动机工作原理与控制方法序言由于直流无刷电动机既具有交流电动机的结构简单、运行可靠、维护方便等一系列优点,又具备直流电动机的运行效率高、无励磁损耗以及调速性能好等诸多优点,故在当今国民经济各领域应用日益普及。

一个多世纪以来,电动机作为机电能量转换装置,其应用范围已遍及国民经济的各个领域以及人们的日常生活中。

其主要类型有同步电动机、异步电动机和直流电动机三种。

由于传统的直流电动机均采用电刷以机械方法进行换向,因而存在相对的机械摩擦,由此带来了噪声、火化、无线电干扰以及寿命短等弱点,再加上制造成本高及维修困难等缺点,从而大大限制了它的应用范围,致使目前工农业生产上大多数均采用三相异步电动机。

针对上述传统直流电动机的弊病,早在上世纪30年代就有人开始研制以电子换向代替电刷机械换向的直流无刷电动机。

经过了几十年的努力,直至上世纪60年代初终于实现了这一愿望。

上世纪70年代以来,随着电力电子工业的飞速发展,许多高性能半导体功率器件,如GTR、MOSFET、IGBT、IPM等相继出现,以及高性能永磁材料的问世,均为直流无刷电动机的广泛应用奠定了坚实的基础。

三相直流无刷电动机的基本组成直流无刷永磁电动机主要由电动机本体、位置传感器和电子开关线路三部分组成。

其定子绕组一般制成多相(三相、四相、五相不等),转子由永久磁钢按一定极对数(2p=2,4,…)组成。

图1所示为三相两极直流无刷电机结构,图1 三相两极直流无刷电机组成三相定子绕组分别与电子开关线路中相应的功率开关器件联结,A、B、C相绕组分别与功率开关管V1、V2、V3相接。

位置传感器的跟踪转子与电动机转轴相联结。

当定子绕组的某一相通电时,该电流与转子永久磁钢的磁极所产生的磁场相互作用而产生转矩,驱动转子旋转,再由位置传感器将转子磁钢位置变换成电信号,去控制电子开关线路,从而使定子各项绕组按一定次序导通,定子相电流随转子位置的变化而按一定的次序换相。

直流无刷电动机原理与技术应用

直流无刷电动机原理与技术应用

课程论文课题名称:直流无刷电动机原理与技术应用专业班级:学生姓名:指导教师:2013年6月3日直流无刷电动机原理与技术应用一、直流无刷电动机与直流有刷电动机直流有刷电机和无刷电机的区别是是否配置有常用的电刷-换向器。

有刷直流电机的换向一直是通过石墨电刷与安装在转子上的环形换向器相接触来实现的。

而直流无刷电机则通过霍尔传感器把转子位置反馈回控制电路,使其能够获知电机相位换向的准确时间。

大多数无刷电机生产商生产的电机都具有三个霍尔效应定位传感器。

由于无刷电机没有电刷,故也没有相关接口,因此更干净,噪声更小,事实上无需维护,寿命更长。

二、直流无刷电动机的结构及控制原理1、直流无刷电动机的结构直流无刷驱动器包括电源部及控制部:电源部提供三相电源给电机,控制部则依需求转换输入电源频率。

电源部可以直接以直流电输入(一般为24V)或以交流电输入(110V/220 V),如果输入是交流电就得先经转换器(converter)转成直流。

不论是直流电输入或交流电输入要转入电机线圈前须先将直流电压由换流器(inverter)转成3相电压来驱动电机。

换流器(inverter)一般由6个功率晶体管(Q1~Q6)分为上臂(Q1、Q3、Q5)/下臂(Q2、Q4、Q6)连接电机作为控制流经电机线圈的开关。

控制部则提供PWM(脉冲宽度调制)决定功率晶体管开关频度及换流器(inverter)换相的时机。

直流无刷电机一般希望使用在当负载变动时速度可以稳定于设定值而不会变动太大的速度控制,所以电机内部装有能感应磁场的霍尔传感器(hall-sensor),作为速度之闭回路控制,同时也作为相序控制的依据。

但这只是用来做为速度控制并不能拿来作为定位控制。

2、控制原理要让电机转动起来,首先控制部就必须根据hall-sensor感应到的电机转子目前所在位置,然后依照定子绕线决定开启(或关闭)换流器(inverter)中功率晶体管的顺序,inverter中之AH、BH、CH(这些称为上臂功率晶体管)及AL、BL、CL(这些称为下臂功率晶体管),使电流依序流经电机线圈产生顺向(或逆向)旋转磁场,并与转子的磁铁相互作用,如此就能使电机顺时/逆时转动。

无刷控制方案

无刷控制方案

无刷控制方案无刷控制方案——现代电机控制的领先方向随着现代科技的发展和应用需求的不断增长,电机控制技术也得到了飞速的发展。

而无刷控制方案作为一种新兴的电机控制技术,正在逐渐成为现代电机控制的领先方向。

本文将从无刷控制方案的定义、原理、应用以及未来发展等方面进行论述。

一、无刷控制方案的定义与原理无刷控制方案,顾名思义即不需要使用刷子(碳刷)进行电机转子的供电和驱动。

而传统的有刷直流电机控制方案中,通过碳刷与电机转子永磁体之间的摩擦实现转子的供电,这样既存在能耗高、可靠性差、寿命短等问题。

而无刷控制方案则通过电子元件来控制电机的转子,以实现转子的驱动和供电。

无刷控制方案的核心是通过位置传感器获取电机转子的转动位置,然后通过驱动电路控制功率半导体开关器件,使其能够按照一定的时间序列驱动电机的转子。

具体来说,无刷电机控制系统主要包含位置传感器、控制算法和功率电子驱动电路三个基本模块。

二、无刷控制方案的应用领域无刷控制方案在众多领域中都有广泛的应用,下面介绍其中几个典型的应用案例。

1. 电动汽车随着电动汽车的崛起,无刷电机控制方案作为电动汽车驱动系统的核心技术,具有高效、节能、环保等优势,广受关注。

无刷电机控制方案能够实现电动汽车的驱动、制动、转向等功能,并且具有高功率密度和高效率的特点,为电动汽车的性能提供了保障。

2. 工业机器人在工业自动化领域,工业机器人的应用越来越广泛,无刷电机控制方案则是使得工业机器人能够实现精确控制和高速运动的关键技术之一。

无刷电机控制方案可以实现对机器人的精确位置控制、力矩控制和速度控制,提高了工业机器人的运动精度和稳定性。

3. 高速列车无刷电机控制方案在高速列车的牵引和制动系统中也有重要应用。

无刷电机控制方案能够实现列车的平稳启动和停车,提高列车的运行效率和舒适度。

同时,无刷电机控制方案具有快速响应的特点,可以在紧急情况下实现快速制动。

三、无刷控制方案的未来发展无刷控制方案作为一种新兴的电机控制技术,仍然存在许多待解决的问题和发展空间。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
The Future of Analog IC Technology®
磁角度传感器供应商比较
vs.
Monolithic Power Syswith the same device
The Future of Analog IC Technology®
转子与传感器的摆放方式
• 集成高精度位置传感器 • I2C/SPI数字通讯接口 • FOC控制算法 • 位置/速度/转矩模式 • 非易失储存器存储参数
PVIN LDO 3.3V
MPS
CLKIN DIR EN I2C/SPI FG nFAULT
Non-Volatile Memory 10-bit ADC I2C&SPI Angular Sensor Sinewave FOC Position Speed/Torque
a=0->1
a=1
a=0
a=1->0
The Future of Analog IC Technology®
单相直流无刷电机控制技术及方案
• 单相直流应用实例:(MP9518为例)
• 外围器件少 • 单层PCB设计容易PCB • 控制/H桥/霍尔集成
PWM VCC GND OUT1 FG OUT2
D1 CIN R1 0Ω
单相直流无刷电机控制技术及方案
• 单相直流无刷电机控制技术实例:(MP9518)
PWM IN 8-bit
Duty Cal.
Linear Table Lookup
8-bit PWM_ OUT
Tcase_rise=10º C @VIN=12V, IIN=0.31A Room. Temp,
The Future of Analog IC Technology®
The Future of Analog IC Technology®
无刷直流电机分类及其不同控制技术 步进电机控制实例(MP6501A):
STEP: 步进命令 DIR: 方向控制
MS2 L L H H MS1 L H L H 模式 Full Half Quarter Eight 拍 数 4 8 16 32
kp(s+wz1)(s+wz2) s(s+wp1)(s+wp2)
iq * iq
uq* θe
uc*
160MHz MUX &SH
ib
ic
3s/2r
θe p0
10-bit ADC
θm
TM
AccuFilter
The Future of Analog IC Technology®
永磁同步电机矢量控制技术及方案
HS Gate Driver LS Gate Driver
OC_REF nFAULT
Fault Handling
LSS
OCP Comparator VIN UVLO_REF UVLO Comparator G G SOB SOC G SOA Current Measurement (to ADC)
AGND
• MP6540: 60V/5A/30mΩ • MP6541: 35V/8A/13m Ω
System Controller
ENA/B/C PWMA/B/C nSLEEP iA/B/C
MP6540/1
3-phase Bridge ia/b/c Sense
A
UA UB UC
C
B
0.8V
The Future of Analog IC Technology®
永磁同步电机矢量控制技术及方案
• 转子磁场定向矢量控制技术(打印机方案):
(VIN/3.3V/GND/EN/DIR/CLKIN/BRAKE/FG/FT/SPI/I2C)
From System Controller 3.3V LDO (optional)
MPS Controller QFN4x4mm
nSLEEP ENA ENB ENC PWMA PWMB PWMC VREG
VCP
LDO
VREG
• 全集成驱动和三相桥 • QFN5x5mm • MP6540: 60V/5A/30mΩ • MP6541: 35V/8A/13m Ω
SA SB SC
Timing and Control Logic
VCP
• 三相驱动可独立控制
• 外部MOSFET,功率应用灵活 •输出驱动可100%占空比工作
The Future of Analog IC Technology®
三相直流无刷电机控制技术及方案
• 三相直流无刷电机控制实例:(MP6532)
• 三相驱动可独立控制 • 支持三相霍尔+PWM接口输入
• 5V-60V输入
• 软换相抑制电流过冲和 噪声 • BEMF和电流自动锁相 提高效率
The Future of Analog IC Technology®
三相直流无刷电机控制技术及方案
三相直流无刷电机原理(三相两两导通六状态)
• • • 根据三相霍尔德位置决定导通相,以产生旋转的定子磁场 每60o有两相导通,另外一相悬空 每相电流导通240o
end-of-shaft
Sensor on-axis of magnet
side-shaft
Sensor off –axis of magnet
The Future of Analog IC Technology®
MP9518
1 VCC 2 GND FG 3 OUT1 6 5 OUT2 4 PWM
Straight Lead TSOT23-6
PCB PCB
Rotor Magnet
The Future of Analog IC Technology®
单相直流无刷电机控制技术及方案
• 单相直流应用实例:(MP9518为例)
• 3V to 18V 输入,21V过压保护 • 输入防插反
Top View 1
CIN VCC OUT1
• 软换相抑制电流过冲和噪声 • BEMF和电流自动锁相提高效率
6 5 4
D1 Motor
2 3
GND
OUT2
D2
FG
PWM
• 输出FG/RD可选择
• 内部集成霍尔检测 (min. ± 3mT)
The Future of Analog IC Technology®
MP6540/1 3-phase bridge
QFN5x5mm
The Future of Analog IC Technology®
转子角度位置传感器
• 磁角度传感器:
Magnet on end of shaft
Angle information: - U, V, W like Hall sensors - A, B, I like optical encoder - SPI readout
Zr 1 K 2 pm m
A相对齐时(3相步进电机为例)
The Future of Analog IC Technology®
无刷直流电机分类及其不同控制技术 步进电机控制原理: • 电周期的通电拍数与步距角的关系(N拍转一个齿距):
360o s NZ r N Cm
N为一个电周期通电拍数; M为相数; C=1(单拍或者双拍方式),C=2(单双拍方式) 单拍工作方式:每拍只有一相绕组通电; 双拍工作方式:每拍同时有两相绕组通电; 单双拍工作方式:每拍单拍、双拍交替进行;
• 混合式步进电机:
步距角可以很小 有定位转矩 结构复杂
The Future of Analog IC Technology®
无刷直流电机分类及其不同控制技术 步进电机控制原理: • 电脉冲信号与角度位移成正比 • 两相邻相磁极轴线与转子齿数的关系: Zr为转子齿数,p为极对数,为m相数,K为正整数。
单相直流无刷电机控制技术及方案
• 单相直流无刷电机控制技术实例:(MP9518)
• 检测输入PWM占空比 • 查表获取输出PWM占空比 • 查表可任意数字编程
PWM IN
8-bit
Duty Cal.
BEMF Io
Linear Table Lookup
8-bit PWM_ OUT
HALL
OUT1 θson(45o) θoff(max. 45o) θsoff(45o) OUT2 θson θoff
• 三相永磁同步电机原理及应用
• • • 各相磁场及BEMF为正弦波 利用3/2旋转变化,把三相交流变量(A/B/C)转化为旋转的2相直流量(d/q) 用相邻基本矢量+零矢量利用面积等效原理所需矢量
The Future of Analog IC Technology®
矢量控制技术在永磁同步电机中的应用 转子磁场定向矢量控制技术(MPS方案):
VIN(+) VIN(+)
VIN VIN VIN VINMAX MAX
More energy recycle!
OFF PWM
OFF PWM
OFF PWM
a
IIN IINMAX MAX
c
b
IIN IIN
OFF PWM
OFF PWM
OFF PWM
VIN(-) VIN(-)
The Future of Analog IC Technology®
TSD
VREF(MCU)
• 实时输出三相电流检测
The Future of Analog IC Technology®
步进电机控制技术及方案 步进电机分类: • 反应式步进电机:
利用磁阻转矩,结构简单 无定位转矩 步距角小
• 永磁式步进电机:
利用电磁转矩,效率高 有定位转矩 步距角度不宜做小
相关文档
最新文档
