定压罐的选型
空调定压罐、补水泵、软化水部分设备计算选型方法
空调定压罐、补水泵、软化水部分设备计算选型方法
工作点滴2007-12-18 09:49:20 阅读300 评论0 字号:大中小订阅
一、用户侧系统定压罐:
Vc=负荷(KW)÷1.163÷(45-15)℃=m3(立方米)
Vp=α×Vc×Δτα=0.0005Δτ:冷水取15℃热水取45℃
Vc: ?
Vp:定压罐水量
二、软化水补水系统:
软化水出水能力按系统水量的1%计算。
三、软化水箱:
软化水箱容积按系统水量的8~24%计算,系统大时取低值。
一般取10%。
四、补水泵选型:
补水泵的小时流量按系统总水量的1.2%计算,补水泵依据末端系统最高点来计算。
一般采用一用一备。
12.2.38 冷冻水系统设计应符合下列规定:
1 冷冻水系统应采用闭式水系统;
2 冷冻水的补水量为系统水容量的1%,补水点宜设在冷冻水泵的入口处;
3 冷冻水补水泵的扬程应比补水点压力高3~5m,小时流量应不少于系统水容量的4%~5%;
4 冷冻水泵宜与冷水机组一一匹配设置,可不设置备用泵;
5 冷冻水管应保温,保温层厚度应保证其外表不结露。
12.2.39 冷却水系统设计应符合下列规定:
1 冷却水应循环使用;
2 应采取有效措施,保证冷却水的永质符合现行国家标准《工业循环冷却水处理设计规范》的规定;
3 冷却水的补水量为系统循环水量的1%~3%;
4 冷却水的水温低于冷水机组的允许水温时,应进行水温控制;
5 冷却水泵宜与冷水机组一一匹配设置,可不设置备用泵;
6 冷却水管应根据当地的气候条件考虑保温处理。

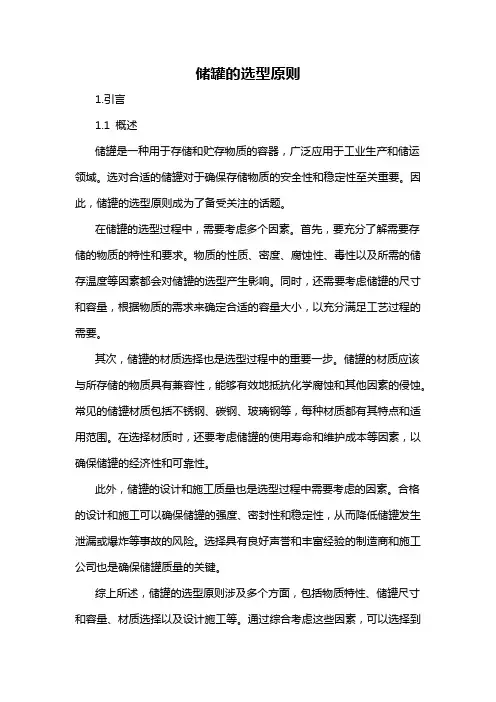

储罐的选型原则
储罐的选型原则1.引言1.1 概述储罐是一种用于存储和贮存物质的容器,广泛应用于工业生产和储运领域。
选对合适的储罐对于确保存储物质的安全性和稳定性至关重要。
因此,储罐的选型原则成为了备受关注的话题。
在储罐的选型过程中,需要考虑多个因素。
首先,要充分了解需要存储的物质的特性和要求。
物质的性质、密度、腐蚀性、毒性以及所需的储存温度等因素都会对储罐的选型产生影响。
同时,还需要考虑储罐的尺寸和容量,根据物质的需求来确定合适的容量大小,以充分满足工艺过程的需要。
其次,储罐的材质选择也是选型过程中的重要一步。
储罐的材质应该与所存储的物质具有兼容性,能够有效地抵抗化学腐蚀和其他因素的侵蚀。
常见的储罐材质包括不锈钢、碳钢、玻璃钢等,每种材质都有其特点和适用范围。
在选择材质时,还要考虑储罐的使用寿命和维护成本等因素,以确保储罐的经济性和可靠性。
此外,储罐的设计和施工质量也是选型过程中需要考虑的因素。
合格的设计和施工可以确保储罐的强度、密封性和稳定性,从而降低储罐发生泄漏或爆炸等事故的风险。
选择具有良好声誉和丰富经验的制造商和施工公司也是确保储罐质量的关键。
综上所述,储罐的选型原则涉及多个方面,包括物质特性、储罐尺寸和容量、材质选择以及设计施工等。
通过综合考虑这些因素,可以选择到合适的储罐,从而保证储存物质的安全和稳定。
在未来的文章中,我们将进一步探讨储罐的选型要点,以及如何应对不同的应用需求。
1.2文章结构文章结构部分的内容可以写成如下形式:1.2 文章结构本文将分为三个主要部分来探讨储罐的选型原则。
在引言部分,我们将对储罐选型的概述进行介绍,并明确文章的目的。
接下来,在正文部分,我们将详细讨论两个主要的储罐选型要点。
在这些要点中,我们将探讨选型时需要考虑的关键因素,例如储罐的材料、尺寸、压力等。
最后,在结论部分,我们将对全文进行总结,并展望未来关于储罐选型领域的进一步研究方向。
通过以上文章结构的安排,我们将以清晰的方式展示储罐选型原则的重要内容,使读者能够更好地理解和应用这些原则。
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积X 0.7〜1.30 (L/m2 )(建筑面积大选小值,建筑面积小选大值)补水泵的选择:扬程比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力, 流量是系统水容量的5%〜10% (建筑面积大选小值,建筑面积小选大值)气压罐的选择:调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin= 3 Vt/(1 - a t)Vt----调节容积3----取值1.05at--取值0.69-0.85 (建筑面积大选小值,建筑面积小选大值)50直接公式:Vmi n=空调冷水膨胀、补水、软化设备选择计算已知条件:建筑面积:90000 m 2冷水水温:7.0/12.0 C,(一)空调系统:风机盘管加新风系统为主,系统最高点70+11.0(地下)=81m , 采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7〜1.30 (L/m2)(外线长时取大值):1.30 *90000/1000=117 m2. 空调系统膨胀量V p =a* " t*V c: 0.0005*15*117=0.88 m 3(冷水系统)3. 补水泵选择计算系统定压点最低压力:81 +0.5=81.5(m)=815(kPa)(水温W60C的系统,应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程:为15+50=865 (kPa)(应保证补水压力比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力)补水泵总流量:羽17*0.05=5.85(m 3/h)=1.6 (L/s)(系统水容的5-10%)选型:选用2台流量为1.8 L/s,扬程为90m(900 kPa)的水泵,平时一用一备,初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1)调节容积V t应不小于3min补水泵流量采用定频泵:V t药.8 m 3/h *3/60 h=0.29 m 3=290 L2)系统最大膨胀量:V p=0.88 m 3此水回收至补水箱3)气压罐压力的确定:安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200 kPa)电磁阀打开压力:P3=0.9*P 4=1440 (kPa)启泵压力:(大于系统最高点0.5m )P1= 865kPa停泵压力(电磁阀关闭压力):P2=0.9*1440=1296 kPa压力比a t= (P1 + 100)/( P 2 + 100)=0.69,满足规定。
定压罐选型
+1bar
热水系统中闭式(隔膜式)膨胀罐容积选型
c系统总 水量 L
pin 绝对 起始压力
bar
pfin 绝对 最终压力
bar
定压罐容 积L
500
4.5
7
20.258
500
3
7 12.66125
500
3
7 12.66125
500
3
7 12.66125
对起始压力:由由注水时冷水最大压力 +大气压力
(1bar) 组成。实际上是冷水压力 +1bar 2、pf= 绝对最终压力:由系统运行时最大压力(即安全阀设 定压力) +大气压 1(bar) 组成。实际上是安全阀设定压力
0.03958
30 0.00425
65 0.01979
100
0.04342
35 0.00582
70 0.02269
储水式热水系
e水加热 膨胀系数
0.01447 0.01447 0.01447 0.01447
1、pi= 绝对起始 (1bar) 组成。实际上是冷水压力 +1b 2、pf= 绝对最终压力:由系统运行时 定压力) +大气压 1(bar) 组成。实际 +1bar

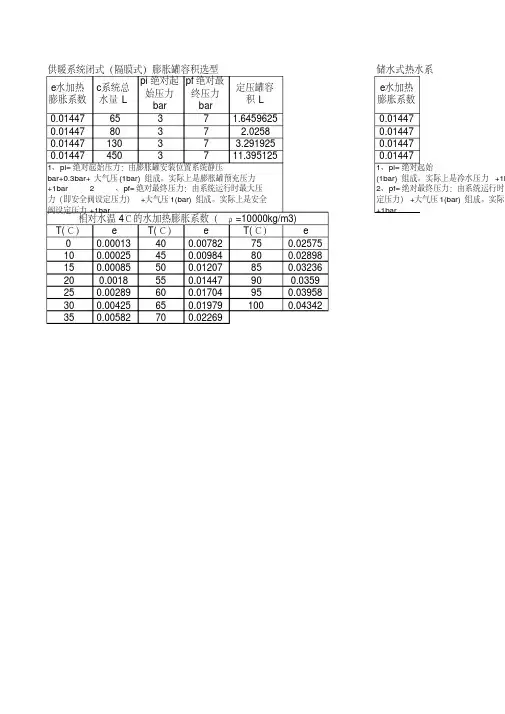

供暖系统闭式(隔膜式)膨胀罐容积选型
e水加热 膨胀系数
c系统总 水量 L
pi 绝对起 pf 绝对最
始压力 终压力
bar
bar
定压罐容 积L
0.01447
65
3
7 1.6459625
0.01447
80
3
7
2.0258
0.01447 130
3
7
囊式定压罐说明
技术方案:
LF型自动囊式定压罐是利用气体的可压缩性能设计的,它是在管网系统和管网补水泵之间增加了一台囊式定压罐,同时在管道上增加电接点压力表,电接点压力表将直接显示管网的系统压力,当系统压力低于设置最小压力时,电接点压力表将传输信号给管网补水泵,管网补水泵开始工作;当系统压力大于设置最高压力时,电接点压力表将传输信号给管网补水泵,管网补水泵停止工作。
在管网补水泵停止工作后,系统压力靠囊式定压罐来补偿,当管网系统压力下降时,囊式定压罐内的气体要自然膨胀,罐体内的水在气体压力下自动补入系统;当囊式定压罐内的水减小到一定程度,靠管网补水泵来实现增压,罐内的气体再次被压缩。
如此往复的工作,实现对管网系统的稳压。
定压系统中气压罐的选型公式
定压系统中气压罐选型公式
定压系统中(变频供水、恒压供水等)膨胀罐(气压罐、压力罐)的选型。
为避免水泵频繁启动,膨胀罐的调节容积应满足一定时间的水泵流量(L/min),计算公式如下:
K = 水泵的工作系数,随水泵功率不同而变化,具体见下表:P(HP)1-22-45-89-12>12 K0.250.3750.6250.8751
其中:Amax = 水泵的最大流量(L/S)
Pmax = 水泵的最高工作压力(水泵停机时系统的压力,此处压力为绝对压力)
Pmin = 水泵的最低工作压力(水泵启动时系统的压力,此处压力为绝对压力)
Ppre = 气压罐的预充压力(此处压力为绝对压力)
V = 气压罐的体积
其中1HP(马力)= 0.75KW
例如:
一恒压供水设备水泵功率为4HP,水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动,系统压力达到7bar时,水泵自动停机,气压罐预充压力为2bar,该系统要选用多大的气压罐?
由上表可知:水泵功率为4HP时,K=0.375
刚好标准型号里面有80升的压力罐,所以选取80即可。
定压罐
定压罐的定义
• 定压罐也叫气压罐,定压罐或者压力定压 罐,是一种能自动稳压的功能性产品,广 泛应用于各种闭式循环系统和给水、供水 和消防设备上,定压罐主要由罐体,法兰 盘,气囊,充放气针阀和尾盖五部分组成, 有不锈钢和碳钢两种材质。
定压罐的作用
• 远明丰定压罐广泛应用于空调,太阳能,锅炉等暖通系统以及 供水和消防设备,缓冲系统压力波动。定压罐的作用总的来说 是缓冲系统的压力波动,不让系统压力升高太快也不让系统压 力下降过猛,让系统在一个相对平稳的压力下运行,但在闭式 循环系统和供水系统里面的作用也不完全一样,在空调、太阳 能、锅炉、地暖等闭式循环系统中,定压罐的作用是在工作介 质温度升高体积膨胀时吸收膨胀量,防止系统压力升高过快, 在工作介质温度降低体积收缩时释放气囊内的液体,补充到系 统,不让系统压力下降过猛,减少安全阀的泄压次数和自动补 水阀的补水次数;在变频供水,气压给水和消防等供水系统上, 定压罐的主要作用是缓冲水泵启动和停止以及系统阀门开启和 关闭时产生的水锤冲击,防止水锤损坏管道以及系统上的元器 件,以及在用水低峰期保证水泵足够的休眠时间,不光节能还 能延长水泵的使用寿命。
定压罐的维护
• 1.定压罐出厂时预充压力已设定,根据罐子的大小一般体积小 于150L以下的定压罐预充压力为1.5bar,200L或以上的预充压 力为2bar,用户若认为此压力不合适,可在供应商的指导下进 行充/放气; • 2.测试定压罐气囊时建议直接用水压测试,严禁使用锐利的器 件碰触气囊; • 3.若该定压罐是放在特殊场合,应告知供应商,以便选择最合 适的罐体和油漆; • 4.定压罐的工作介质一般为水或者防冻液的混合物,其他介质 需打电话咨询; • 5.定压罐应每6个月检查一次定压罐预充压力大小,如果发现气 压不足应及时补气,以免影响其正常使用; • 6.定压罐罐体标签上有注明工作温度和最大工作压力,严禁超 出此范围使用。 • 7.应严格按公式来计算所需定压罐的大小,定压罐过小会引起 安全阀的频繁起跳和自动补水阀的频繁补水;
囊式定压罐
农村自来水的理想设备、建筑施工、流动作业中临时供水设备;
旅游设施及旅游景点的喷泉、林场农村的灌溉系统;
集中供热热水采暖系统中作落地膨胀水箱。
设备主要参数:
型号
DN
H
设计压力(MPa)
总容积(m³)
调节容积(m³)
使用温度(℃)
YMDY-600
600
2100
0.6-1.0
囊式定压罐
设备描述:
囊式定压罐是一种稳压补水装置,已广泛用于居民住宅、旅馆宾馆、医院、科研等工企业及民用建筑设施的生活、生产及消防系统上,也广泛用于热水供应、热水采暖、小区集中供暖及空调系统中作落地式膨胀水箱等用途。
囊式定压罐主要由罐体、气囊、进出口接管、压力表等组成。但系统压力大于罐体压力时,会有一部分介质被压入气囊,气囊膨胀压缩罐内气体,使罐内压力升高,直到达到与系统的压力相平衡;当系统压力小于罐内压力时,罐内气体膨胀,压缩气囊,使气囊内的介质进入系统,起到补充介质的作用。
≤120
YMDY-1600
1600
3700
0.6-1.0
ቤተ መጻሕፍቲ ባይዱ4.95
1.95
≤120
YMDY-2000
2000
4300
0.6-1.0
9.23
3.65
≤120
0.35
0.125
≤120
YMDY-800
800
2600
0.6-1.0
0.85
0.35
≤120
YMDY-1000
1000
3000
0.6-1.0
1.56
0.5
≤120
YMDY-1200
定压罐计算经验公式
暖通空调计算书系统水容量Vc =建筑面积×0.7~1.30(L/m2)(建筑面积大选小值,建筑面积小选大值)补水泵的选择:扬程比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力,流量是系统水容量的5%~10%(建筑面积大选小值,建筑面积小选大值)气压罐的选择:调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin=βVt/(1-αt)Vt----调节容积β----取值1.05αt----取值0.69-0.85(建筑面积大选小值,建筑面积小选大值)直接公式:Vmin=空调冷水膨胀、补水、软化设备选择计算已知条件:建筑面积:90000 m2冷水水温:7.0/12.0℃,(一)空调系统:风机盘管加新风系统为主,系统最高点70+11.0(地下)=81m,采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7~1.30(L/m2)(外线长时取大值):1.30 *90000/1000=117 m32. 空调系统膨胀量V p =a*⊿t*V c:0.0005*15*117=0.88 m3 (冷水系统)3. 补水泵选择计算系统定压点最低压力:81+0.5=81.5(m)=815(kPa)(水温≤60℃的系统,应使系统最高点的压力高于大气压力5kPa以上)补水泵扬程:≥815+50=865(kPa)(应保证补水压力比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力)补水泵总流量:≥117*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型:选用2台流量为1.8 L/s,扬程为90m(900 kPa)的水泵,平时一用一备,初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1)调节容积V t应不小于3min补水泵流量采用定频泵:V t≥5.8 m3/h *3/60 h=0.29 m3=290 L2)系统最大膨胀量:V p=0.88 m3此水回收至补水箱3)气压罐压力的确定:安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200kPa)电磁阀打开压力:P3=0.9*P4=1440 (kPa)启泵压力:(大于系统最高点0.5m)P1= 865kPa停泵压力(电磁阀关闭压力): P2=0.9*1440=1296 kPa压力比αt= (P1+100)/( P2+100)=0.69,满足规定。
定压罐选型
定压罐的选型定压罐的选型:意大利阿库斯坦定压罐的选型,分在热力系统中锅炉、空调、热泵、热水器等)及定压系统中(变频供水、恒压供水等)当中,其选型公式有所不同,2种不同系统的选型分别如下所示:1、热力系统中(锅炉、空调、热泵、热水器等)膨胀罐的选型:V=定压罐的体积C=系统中水总容量(包括锅炉、管道、散热器等)e=水的热膨胀系数(系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差,见下表),标准设备中e=0.0359(90℃)P1=定压罐的预充压力P2=系统运行的最高压力(即系统中安全阀的起跳压力)假如系统水总容积为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的定压罐?V≈38.3L按选大不选小原则,最接近的是50L的定压罐,即该系统需选用VAV502、定压系统中(变频供水、恒压供水等)定压罐的选型:为避免水泵频繁启动,定压罐的调节容积应满足一定时间的水泵流量(L/min),计算公式如下:V=K×Amax×K=水泵的工作系数,随水泵功率不同而变化Amax=水泵的最大流量(L/min)Pmax=水泵的最高工作压力(水泵停机时系统的压力)Pmin=水泵的最低工作压力(水泵启动时系统的压力)Ppre=定压罐的预充压力V=定压罐的体积其中1HP(马力)=0.735KW例如一恒压供水设备水泵功率为4HP,水泵最大流量为120L/min,系统压力低于2.2bar时水泵自动启动,系统压力达到7bar时,水泵自动停机,气定压罐预充压力为2bar,该系统要选用多大的定压罐?由上表可知:水泵功率为4HP时,K=0.375V=K×Amax×=0.375×120×=80L正好定压罐型号里面有80L的,所以直接选用定压罐VAV80即可。
定压罐的原理:意大利阿库斯坦定压罐用于系统中时,由于系统压力比预充气体的压力,所以会有一部分工作介质进入气囊内(对隔膜式来讲是进入罐体内),直到达到新的平衡,当系统压力再度升高,系统压力再次大于预充气体的压力,又会有一部分介质进入囊内,压缩囊和罐体间的气体,气体被压缩压力升高,当升高到跟系统压力一致时,介质停止进入,反之,当系统压力下降,系统内介质压力低于囊和罐体间的气体压力,气囊内的水会被气体挤出补充到系统内,使系统压力升高,直到系统工作介质压力跟囊和罐体间的气体压力相等,囊内的水不再外系统补给,维持动态的平衡。
定压罐选型
定压罐选型
定压点一般取水泵的吸入口处
选择气压罐的方法:
气压罐的总容积V=BVx/(1-a) (m3)
气压罐内的工作压力比a=(P1+0.1)/(P2+0.1),一般取0.65~0.85
B--容积的附加系数,其值反映罐内不起水量调节作用的附加水容积的大小。
卧式罐取1.25,立式罐取1.10,隔膜式取1.05 P1--气压罐的最低工作压力,表压MPa,即最低水位时的压力
P2--气压罐的最高工作压力,表压MPa,即最高水位时的压力
气压罐的调节容积Vx=Aq/4n(m3)
A---安全系数,一般取1~1.3
q---水泵的出水量,(m3/h)
n---水泵在1小时内启动的次数,一般取6~8次,不宜大于10次气压罐的调节容积不小于系统所需的调节容积。
B--容积的附加系数,其值反映罐内不起水量调节作用的附加水容积的大小。
当水系统压力变化时,罐内的水量不就有变化吗?压力最大时,罐内的水量最多。
压力最小时,罐内的水量最少,此时罐内的水量不就可以看作不参与水量的调节吗?当气压罐的总容积一定时,B越大,就表示罐内压力最小时的水量越大。
B也可表示为气压罐总容积与压力最小时罐内空气的体积之比。
当气压罐的总容积一定时,B越大,就表示罐内压力最小时的空气量越少。
V=avt
V:膨胀水箱的容积m3
a: 水的膨胀系数0.0006;
t:供回水的温差
v:系统的热容量m3
定压罐的大小,一般可以根据每KW冷量取0.4KG水量。
膨胀罐的选型
其中1HP(马力)= 0.75KW
膨胀罐的选型、气压罐的选型、压力罐的选型-定压系统中膨胀罐的选型
定压系统中(变频供水、恒压供水等)膨胀罐(气压罐、压力罐)的选型
为避免水泵频繁启动,膨胀罐的调节容积应满足一定时间的水泵流量(L/min),计算公式如下:
Amax = 水泵的最大流量(L/min)
Pmax = 水泵的最高工作压力(水泵停机时系统的压力,此处压力为绝对压力)
Pmin = 水泵的最低工作压力(水泵启动时系统的压力,此处压力为绝对压力)
Ppre = 气压罐的预充压力(此处压力为绝对压力)
V = 气压罐的体积。
定压罐选型计算
定压罐选型计算
定压罐选型计算是液压系统设计中的重要环节,它涉及到系统的压力稳定、流量控制以及节能环保等多个方面。
在进行定压罐选型计算时,我们需要根据系统的具体需求和参数,选择合适的定压罐型号和规格。
首先,我们需要确定系统的压力需求。
液压系统中的压力取决于负载的大小和所需的运动速度。
根据负载和速度的不同,我们可以计算出系统所需的压力值。
然后,我们可以选择能够满足这个压力需求的定压罐型号。
其次,我们需要考虑系统的流量需求。
液压系统中的流量取决于负载的运动方式和速度。
根据负载的运动特性和速度要求,我们可以计算出系统所需的流量值。
然后,我们可以选择能够满足这个流量需求的定压罐型号。
另外,我们还需要考虑定压罐的容量和尺寸。
定压罐的容量和尺寸会影响系统的性能和成本。
如果容量过大,会导致系统过于庞大和昂贵;如果容量过小,则无法满足系统的需求。
因此,我们需要根据系统的具体需求和参数,选择合适的定压罐容量和尺寸。
最后,我们还需要考虑定压罐的材料和制造工艺。
定压罐的材料应该具有良好的耐腐蚀性和强度;制造工艺应该保证定压罐的质量和可靠性。
综上所述,定压罐选型计算是一个复杂的过程,需要综合考虑多
个因素。
只有选择合适的定压罐型号和规格,才能保证液压系统的性能和可靠性。
定压罐计算经验公式
定压罐计算经验公式暖通空调计算书系统水容量Vc =建筑面积X 0.7?1.30 (L/m2 )(建筑面积大选小值,建筑面积小选大值)补水泵的选择:扬程比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力, 流量是系统水容量的5%?10% (建筑面积大选小值,建筑面积小选大值)气压罐的选择:调节容积Vt应不小于3min补水泵流量气压罐最小总容积Vmin= 3 Vt/(1 - a t)Vt----调节容积3----取值1.05at--取值0.69-0.85 (建筑面积大选小值,建筑面积小选大值)50直接公式:Vmi n=空调冷水膨胀、补水、软化设备选择计算已知条件:建筑面积:90000 m 2冷水水温:7.0/12.0 C,(一)空调系统:风机盘管加新风系统为主,系统最高点70+11.0(地下)=81m , 采用不容纳膨胀水量的隔膜式气压罐定压。
1. 空调系统水容量V c = 0.7?1.30 (L/m2)(外线长时取大值):1.30 *90000/1000=117 m2. 空调系统膨胀量V p =a* " t*V c: 0.0005*15*117=0.88 m 3(冷水系统)3. 补水泵选择计算系统定压点最低压力:81 +0.5=81.5(m)=815(kPa)(水温W60C的系统,应使系统最高点的压力高于大气压力5kPa 以上)补水泵扬程:为15+50=865 (kPa)(应保证补水压力比系统补水点压力高30-50kPa,补水泵进出水管较长时,应计算管道阻力)补水泵总流量:羽17*0.05=5.85(m3/h)=1.6 (L/s)(系统水容的5-10%)选型:选用2台流量为1.8 L/s,扬程为90m(900 kPa)的水泵,平时一用一备,初期上水和事故补水时2台水泵同时运行。
水泵电功率:11Kw。
4. 气压罐选择计算1)调节容积V t应不小于3min补水泵流量采用定频泵:V t药.8 m 3/h *3/60 h=0.29 m 3=290 L2)系统最大膨胀量:V p=0.88 m 3此水回收至补水箱3)气压罐压力的确定:安全阀打开压力:P4=1600(kPa)(系统最高工作压力1200 kPa)电磁阀打开压力:P3=0.9*P 4=1440 (kPa)启泵压力:(大于系统最高点0.5m )P1= 865kPa停泵压力(电磁阀关闭压力):P2=0.9*1440=1296 kPa压力比a t= (P1 + 100)/( P 2 + 100)=0.69,满足规定。
定压罐选型计算
定压罐选型计算
定压罐的选型计算有三个关键参数需要考虑:压力容量、体积和材料选择。
1. 压力容量的计算:
压力容量是指压力罐能够承受的最大工作压力。
要确定最合适的压力容量,需要考虑以下几个因素:
- 所需储存的气体的最高工作压力;
- 进气口或排气口的流量需求;
- 压力波动范围。
2. 体积的计算:
体积是指压力罐的容量大小,需要根据以下因素进行计算:
- 气体的消耗率;
- 储存时间的要求;
- 设备的使用频率。
3. 材料的选择:
压力罐的材料选择需要基于以下因素:
- 所储存气体的化学性质;
- 工作环境的温度和湿度;
- 安全性和耐久性要求。
根据以上参数,可以进行具体的计算和评估,选择合适的定压罐。
最好在选型计算前咨询专业工程师或压力容器制造商以获取准确的选择和建议。
气压罐的选型参数
气压罐的选型参数气压罐调节水量不是气压罐的容积,而是气压罐在此压力范围内的调节容积,在变频系统上,为最大限度的利用气压罐的体积,可把气压罐预充气体的压力和水泵的启动压力下限设为一致,这样当气压罐内的水全部补充到系统后水泵恰好启动。
如:生活管网变频供水恒压值为P1=0.5MPa,压力下限(水泵再启动压力)P2=0.15MPa,在正常情况下,假设管网夜间用水量为15L/h,在夜间水泵停止工作按7h(22:00-5:00)计算,用水量为105L,那么,如果气压罐在P1与P2压力范围内的调节水量大于105L,即可保证水泵睡眠7小时,因此,选用调节水量在略大于105L的气压罐是比较合适的,如选用调节水量大大超出105L(上述压力范围内)的气压罐,虽然水泵的间歇时间更长,但超过7小时已经开始进入用水阶段,延长睡眠时间已无意义,因此,不是气压罐体积越大效果越好。
假设需要选用的气压罐容积为V,气压罐预充压力为P2,则由波义耳(Robert Boyle)气体定律,在一定温度下气体压力(P)与容积(V)乘积等于常数的原理,即PV = 定值,P1×V1=P2×V2=P×V其中:P=气压罐预充气体压力V=气压罐体积(也为初始状态预充气体的体积)V1=系统压力为P1时气压罐气体的体积V2=系统压力为P2时气压罐气体的体积由以上可知:0.5V1=0.15V2=0.15VV1=0.3V2 V2=V气压罐的调节容积△V=V-V1=0.7V=105LV=150L即应该选用体积为150L的气压罐,因为气压罐型号的限制,所以按选大不选小和就近原则,来选择相应的气压罐。
热力系统中(锅炉、空调、热泵、热水器等)膨胀罐的选型V =C =系统中水总容量(包括锅炉、管道、散热器等)e =水的热膨胀系数(系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差),标准设备中e=0.0359(90℃)P1=膨胀罐的预充压力P2=系统运行的最高压力(即系统中安全阀的起跳压力) V =膨胀罐的体积例如:系统水总溶剂为400L的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐V = = = 38.3L按选大不选小和就近原则,来选择相应的气压罐。
怎样正确选择气压罐
怎样正确选择气压罐
气压罐调节水量不是气压罐的容积,而是气压罐在此压力范围内的调节容积,在变频系统上,为最大限度的利用气压罐的体积,可把气压罐预充气体的压力和水泵的启动压力下限设为一致,这样当气压罐内的水全部补充到系统后水泵恰好启动。
如:生活管网变频供水恒压值为P1=0.5MPa,压力下限(水泵再启动压力)P2=0.15MPa,在正常情况下,假设管网夜间用水量为15L/h,在夜间水泵停止工作按7h(22:00-5:00)计算,用水量为105L,那么,如果气压罐在P1与P2压力范围内的调节水量大于105L,即可保证水泵睡眠7小时,因此,选用调节水量在略大于105L的气压罐是比较合适的,如选用调节水量大大超出105L(上述压力范围内)的气压罐,虽然水泵的间歇时间更长,但超过7小时已经开始进入用水阶段,延长睡眠时间已无意义,因此,不是气压罐体积越大效果越好。
同时南京捷登提醒您,气压罐在使用时还要注意以下事项:
1.气压罐可直接并联在给水管路上,给水管道上应安装阀门,罐体底部须安装排污阀。
2.安放气压罐的房间或场所,应有排水设施,采光和通风良好,环境少灰尘,无腐蚀性气体,且不致冻结。
环境温度宜为5-40℃,空气相对湿度不宜大于85%,水温不超过60℃。
3. 气压罐室外设置时,应有防雨,防晒及防潮设施,并有在寒冷季节不致冻结的技术措施。
4. 灌顶至建筑结构最低点的距离不宜小于0.3m,罐壁与墙面的净距不得小于0.5m。
罐体禁止受到强烈振动或冲击。
5. 当作为消防定压或气压给水设备使用时,如水泵出现频繁起动现象,应及时检查罐内气体压力指示。
6. 罐内充入的气体不能含有油份,以防止橡胶隔膜加速老化。
空调定压罐、补水泵、软化水部分设备计算选型方法
空调定压罐、补水泵、软化水部分设备计算选型方法工作点滴 2007-12-18 09:49:20 阅读192 评论0 字号:大中小订阅一、用户侧系统定压罐:Vc=负荷(KW)÷1.163÷(45-15)℃=m3(立方米)Vp=α×Vc×Δτα=0.0005 Δτ:冷水取15℃热水取45℃Vc: ?Vp:定压罐水量二、软化水补水系统:软化水出水能力按系统水量的1%计算。
三、软化水箱:软化水箱容积按系统水量的8~24%计算,系统大时取低值。
一般取10%。
四、补水泵选型:补水泵的小时流量按系统总水量的1.2%计算,补水泵依据末端系统最高点来计算。
一般采用一用一备。
五、冷冻泵的选择暖通水泵的选择:通常选用比转数ns在130~150的离心式清水泵,水泵的流量应为冷水机组额定流量的1.1~1.2倍(单台取1.1,两台并联取1.2。
按估算可大致取每100米管长的沿程损失为5mH2O,水泵扬程(mH2O):Hmax=△P1+△P2+0.05L (1+K)△P1为冷水机组蒸发器的水压降。
△P2为该环中并联的各占空调未端装置的水压损失最大的一台的水压降。
L为该最不利环路的管长K为最不利环路中局部阻力当量长度总和和与直管总长的比值,当最不利环路较长时K 值取0.2~0.3,最不利环路较短时K值取0.4~0.6高飞-设计(912620819) 10:46:47冷冻水泵扬程实用估算方法这里所谈的是闭式空调冷水系统的阻力组成,因为这种系统是最常用的系统。
1.冷水机组阻力:由机组制造厂提供,一般为60~100kPa。
2.管路阻力:包括磨擦阻力、局部阻力,其中单位长度的磨擦阻力即比摩组取决于技术经济比较。
若取值大则管径小,初投资省,但水泵运行能耗大;若取值小则反之。
目前设计中冷水管路的比摩组宜控制在150~200Pa/m范围内,管径较大时,取值可小些。
3.空调未端装置阻力:末端装置的类型有风机盘管机组,组合式空调器等。
定压罐规范——精选推荐
定压罐规范篇一:定压罐Reflex Variomat系列设备技术规范1、概述该设备是解决封闭循环的空调系统中定压及空气问题的最佳方案该系统具备三种出色的功能:非常精确地控制系统压力排除循环系统水中的气体自动补水该设备工作原理的高效性已经为德国德累斯勒大学和许多工程实例所证明。
该系统符合所有供暖和制冷系统的要求,是一个具备定压、排气及补水功能,并十分稳定可靠的系统。
2、基本功能的详细描述本装置由控制单元和常压隔膜罐两部分组成,中间有软管相连,隔膜罐与大气相通,不仅能排除循环水中的气体,而且能排除补充水中的气体。
→定压功能:能够调节(regulate)系统水体由于温度(T)波动而引起的膨胀(expand)及收缩(shrink)。
使空调水系统压力设定点的压力恒定;通过PIS(压力传感器)实时检测系统(system)压力,并输出(export /output)信号(sigal)给微处理中心,开启溢流电磁阀减压↓或开启定压泵补压↑,从而精确稳定系统压力,确保中央空调系统的稳定工作。
→排气功能:周期性的排析融解于水中的气体;能够排除循环系统水中的气体。
隔膜罐与大气相通,高压循环水在排气过程中进入常压罐进行减压,气水分离,析出的气体经排气阀进入大气。
不仅能够排除循环水中的气体,而且能排除补充水中的气体。
→补水功能:当系统发生泄漏时向系统自动补水。
由于排出气体和中央空调系统的滴漏等原因所损失的水可以被控制单位实时监控,一旦低于设定值,即由定压泵从隔膜罐中抽水自动补充。
隔膜罐中水量的多少则由隔膜罐下面的称重传感器来实时监控,由安装时设定好的补水上下限来控制补水量,通过称重感应器来称出罐体中水的重量,和设定的值进行比较,来控制补水的开启与停止。
下图为Variomat系统原理图:3、隔膜罐隔膜罐的制造和检验严格按照97/23/EC标准执行品牌:国际知名品牌reflex定压装置出水稳定精度:±0.02兆帕形式:常压隔膜罐体罐体材质:钢制密闭罐体隔膜材料:优质丁基橡胶4、控制系统配有微处理机,自动实现精确稳定系统压力,高效排除水中气体,自动补充系统水量等功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
热力系统中(锅炉、空调、热泵、热水器等)AQUASYSTEM 膨胀罐的选型
V = 21111P P e
C ++-
⨯
C = 系统中水总容量(包括锅炉、管道、散热器等)
e = 水的热膨胀系数(系统冷却时水温和锅炉运行时的最高水温的水膨胀率之差,见下表),标准设备中e=0.0359(90℃)
P1=膨胀罐的预充压力 P2=系统运行的最高压力(即系统中安全阀的起跳压力)
V = 膨胀罐的体积
例如:
系统水总容积为400L 的锅炉,安全阀起跳压力为3bar.应该选用多大体积的膨胀罐 V =
2
11
11P P e
C ++-
⨯ = 315.1110359.0400++-⨯ = 38.3L
按选大不选小原则,最接近的是50L 的膨胀罐,即该系统需选用V A V50 经验公式: 空调、热泵系统: 5P 以下机用2L ,即VR2 5-10P 机用5L ,即VR5 10-18P 机用8L ,即VR8 1P (匹)= 2.5KW 锅炉、热水器系统:
功率为1000Kcal/h 的锅炉或热水器,其系统水总容积为10-20L 1Kcal/h (大卡/小时)= 1.163W
定压系统中(变频供水、恒压供水等)AQUASYSTEM 膨胀罐的选型
为避免水泵频繁启动,膨胀罐的调节容积应满足一定时间的水泵流量(L/min ),计算公式如下:V = K ×Amax ×
)
1(min)max ()
1min ()1max (+⨯-+⨯+Ppre P P P P
K = 水泵的工作系数,随水泵功率不同而变化,具体见下表: Amax = 水泵的最大流量(L/min )
Pmax = 水泵的最高工作压力(水泵停机时系统的压力) Pmin = 水泵的最低工作压力(水泵启动时系统的压力) Ppre = 气压罐的预充压力 V = 气压罐的体积
其中1HP (马力)= 0.735KW 例如:
一恒压供水设备水泵功率为4HP ,水泵最大流量为120L/min,系统压力低于2.2bar 时水泵自动启动,系统压力达到7bar 时,水泵自动停机,气压罐预充压力为2bar ,该系统要选用多大的气压罐?
由上表可知:水泵功率为4HP 时,K=0.375 V = K ×Amax ×
)
1(min)max ()
1min ()1max (+⨯-+⨯+Ppre P P P P
= 0.375×120×
)
12()2.27()
12.2()17(+⨯-+⨯+= 80L
正好气压罐型号里面有80L 的,所以直接选用V A V80即可。
以上是定压罐的计算与选型!
定压罐的性质与结构:主要由罐体、法兰盘、气囊、针阀以及罐体与气囊之间预充的氮气组成。
罐体一般为碳钢材质,外面是防锈烤漆层;气囊为EPDM 环保橡胶;气囊与罐体之间的预充气体出厂时已充好,无须自己加气。
罐体为密闭装置,气水不相接触,能保证水质不被外界污染。
P (HP )
1-2 2-4 5-8 9-12 >12 K
0.25
0.375
0.625
0.875
1。
