通风设施构筑施工标准

为进一步规范我矿通风设施构筑标准，确保通风系统安全可靠，提高矿井防灾抗灾能力，保障煤矿安全生产，依据《煤矿安全规程》（2016年版）、国家煤矿安全监察局《煤矿安全生产标准化》、《矿井密闭防灭火技术规范》（ AQ 1044-2007）、《煤矿井工开采通风技术条件》（AQ-1028-2006）、《煤矿建设项目安全设施设计审查和竣工验收规范》（AQ 1055-2008）制定本标准：

一、适应范围及定义

1、本标准适用于山西忻州神达惠安煤业有限公司矿井通风设施构筑工作。

2、定义

①风桥：是为了解决两条巷道平交时通风风流不能混合时设置的桥形巷道，通俗的理解就是一个巷道在另一个巷道的上方或者下方跨过去，风流不混合。

②风门：用指不允许风流通过，但需要在行人或通车的巷道内设置的一种控制风流的设施。

③密闭：用于切断连通巷道中的空气流动，同时防止人员进入的隔离构筑物。

④调节风窗：就是在密闭上开一个面积大小可调节的窗口来调节通过的风量的装置。

⑤测风站：用以测量通过风量的、表面光滑、断面规整的一段平直巷道。

⑥引风硐：是联接主要通风机装置和风井的一段巷道。

⑦防爆门：是安设在装有主要通风机的排风门井口的特殊密闭井盖，在正常通风时它被用来隔离地面大气与井下气流。当井下一旦发生爆炸事故时，防爆门被爆炸的气流冲击而打开，起到泄压作用以保护主要通风机。

⑧防火门：防止井下火灾蔓延和控制风流的安全设施。

二、通风设施用途、分类

矿井通风设施的主要作用是控制井下风流，即为保证风流按拟定的路线定向、定量流动而设的构筑物。通常把引导、隔断和控制风流的构筑物称作通风设施。

1、根据通风设施用途的不同，分为引导风流设施、隔断风流设施和控制风流设施。

2、根据通风设施构筑服务年限分类不同，又分为永久通风设施和临时通风设施两大类。

①永久通风设施包括：永久风门、永久调节风门、永久风桥、永久密闭等。

②临时通风设施包括：临时风门、临时调节风门、临时密闭等（服务期为3-6个月）。

三、通风设施构筑位置

通风设施位置的有关规定：

1、风桥：为避免串联通风，水平交叉的进、回风巷应设风桥，将进风流与回风流隔开。

2、风门：

①主要进、回风巷之间，应设无压风门或不少于2道正向和反向风门，防止人员通过及反风时风流短路。

②行人、行车巷道，采区之间联络巷，采区进、回风联络巷，应根据通风设施服务时间及作用，构筑永久性或临时密闭、风门（包括调节风门）

3、密闭：

①进、回风井之间和主要进、回风巷之间的每个联络巷中应构筑密闭。

②与采空区连通的所有巷道（包括风眼、溜煤眼），必须构筑密闭。

③超过6m的盲巷及废弃巷道均应构筑密闭。

4、栅栏：所有密闭墙前距巷道口大于2m的应设置栅栏。

5、测风站：在主要巷道和采区进、回风巷道、采掘工作面两巷道口、局部通风机前。

四、通风设施施工质量要求：

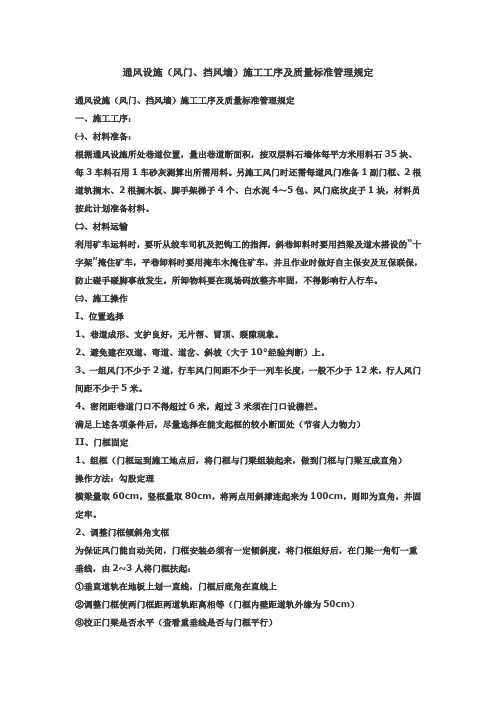

我矿常用的设施主要有：密闭（挡风墙）、风门、调节风窗、风桥、栅栏、测风站、防火门等。

（一）密闭（临时性和永久性密闭）

总体原则是以不漏风为准，一般选用砖、沙、水泥等不燃性材料（临时性密闭可用木质材料）。

1、临时性密闭施工要求如下：

我矿临时性密闭根据服务期限采用两种构筑形式：木板密闭、砖墙密闭。

⑴木板密闭施工要求：

①临时性木板密闭(临时板闭)厚度不能低于20mm，板材宽一般不低于1000mm、长度2000mm左右。板材厚薄均匀，成矩形。木板密闭墙所用立柱为方木，规格一般为5000mm×150mm×150mm。

②在进行临时性木板密闭墙建筑时，必须打不少于4根立柱(巷道宽时可增加)，两帮的立柱要靠紧煤岩帮，立柱上下要做柱窝，柱窝深度不少于200mm。现场施工中可根据顶、底、帮情况，适当放宽。立柱必须保持同一垂直面，可以向内侧倾斜，但法线倾角不能超过2°,立柱要固定在原支护上。

③木板应按鱼鳞式搭接，搭接压茬应控制在20mm～25mm之间，木板两端应按巷道插角做好抹斜，与煤岩帮保持均匀间隙，不要紧靠煤岩帮，但间隙不超过20mm。钉木板时要由上向下施工，每块板要钉不少于8颗铁钉(按每根立柱不少于2颗铁钉)，每块木板要钉2排铁钉，上行铁钉(第一块木板除外)要同时钉在上块木板上。铁钉长度要根据材料厚薄选择好，但钉入立柱深度不少于铁钉长度的三分之二。

④若木板长度满足不了巷道宽度要求时，要用短材搭接，但搭接口必须处在立柱上，并保持接口垂直成线。顶部木板与顶板留有不超过20mm的均匀间隙，底部木板与底板接触严密。

⑤临时性木板密闭墙四周必须圈边，所圈的木板边也要按鱼鳞式搭接施工。圈边木板长度根据现场实际情况选择，但应是木板墙所用木板宽度的1.5倍。圈边木板必须与帮顶接触严密，并由上向下施工。圈边木板底部与木板墙上口卡严，圈边木板的宽度应一致。

⑥临时性木板密闭墙应设观测管，位于木板密闭墙的中上部，管与木板接触处要按管径大小留好(φ25mm～φ50mm)孔眼，并将观测管

固定好。木板墙及圈边钉牢钉实后，要清除接茬处的杂物，然后用水泥加黄泥沿木板压茬缝、墙圈边压茬缝、墙四周及管口与木板墙接触处堵严抹平，并要压实打光。

⑦临时性木板密闭施工完后，要清理干净现场，将剩余的材料运走，对密闭前的支护进行加固，并在密闭墙前设栅栏、警标、检查牌板等，规格、要求与永久性密闭相同。

⑧根据上述使用材料，如果没有同等型号材料时可选择相近规格、性能相近材料替代。

⑵砖墙密闭施工要求：

①密闭墙体采用砖、沙、水泥等建筑材料，墙体厚度不得小于300mm。

②掏槽两帮不小于0.5m，顶不小于0.3m，底不小于0.2m，见实帮实底；

③墙体平整（1m2凹凸不大于10mm），不得有重逢、空缝和裂缝，墙体严实不漏风；

④砌墙时要先吊线，然后层层拉线作业，砌砖时要做到灰浆饱满，墙面平整，墙体要与煤岩接实，四周要有不少于0.1米的裙边；

⑤墙体砌完后墙面要进行抹面，抹面要从上往下进行，抹面时，第一遍用粗灰，比例为1：3，第二遍用细灰，比例为1：1，并用靠尺，边抹边检查，确保墙面符合安全生产标准化要求。

⑥施工完后，做好卫生清理工作，经通风部门验收方可完工；完工后挂牌管理。

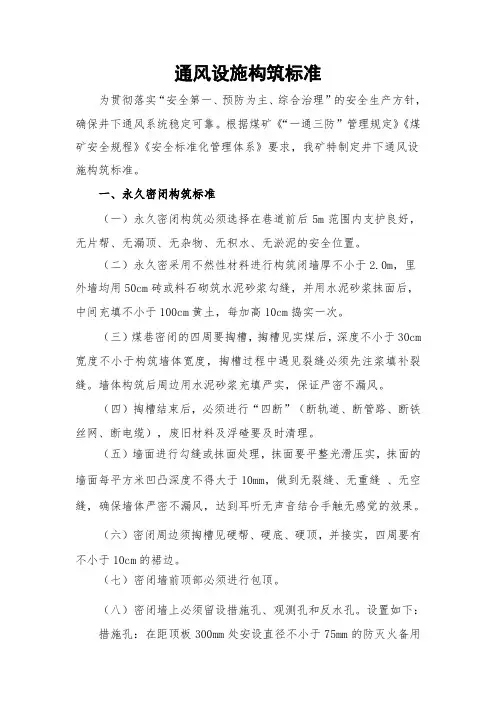

2、永久密闭施工要求：

永久密闭必须采用不燃性材料（砖、沙、水泥、石子等）构筑，
