过梁形式:
作用:承担门窗洞口上部荷载,并把它传 递给洞口两侧的墙上。
(1) 砖拱过梁(平拱、弧拱和半圆拱) 跨度≤1.2M
(2) 钢筋砖过梁 跨度≤2M (3) 钢筋砼过梁 跨度不受限制
A、断面形式: 矩形、L形 B、尺寸: 宽同墙厚
高度常用60、120、180、240
94
391条形基础41条形基础422独立基础44独立基础独立基础48梁板式54箱型基础55桩基础桩基础58内墙外墙外横墙山墙第一节墙体的基本知识一墙体的作用和类别1按墙体在房屋中所处位置分第一节墙体的基本知识一墙体的作用和类别1按墙体在房屋中所处位置分第三章墙体第三章墙体承重墙非承重墙隔墙填充墙幕墙砖墙石墙土墙混凝土墙组合墙实心砖墙空心砖墙66毛石墙版筑式墙装配式墙实砌砖墙691砖墙材料标准粘土砖尺寸
隔热能力。
21
F、 门窗
作用: 门:内外交通、隔离房间之用 窗:采光和通风,分隔和围护。
设计要求:保温、隔热、隔声、防风砂 等
22
2、影响建筑构造的因素
A、外力作用的影响 直接作用在建筑的外力统称为荷载,可
分为恒荷载和活荷载两大类。外力的作 用是影响建筑构造的主要因素。 风荷载是对建筑影响较大的荷载之一, 风力往往是建筑承受水平荷载的主体。 高层建筑、空旷及沿海地区的建筑受风 荷载的影响尤其明显。 地震是对建筑造成破坏的主要自然因素, 在构造设计中,应根据各地区的实际情 况予以设防。
房屋建筑学-第四节墙体

房屋建筑学-第四节墙体1. 引言墙体作为建筑物的一部分,承担着支撑结构、保温隔热、隔音等功能。
在房屋建筑学中,墙体的设计和施工是一个重要的环节。
本文将介绍墙体的定义、构成要素、常见材料和施工方法。
2. 墙体定义墙体是建筑物的立面和空间组织的界定,是建筑结构的一部分,用于划定室内外的边界。
墙体有承重墙和非承重墙之分。
承重墙由于需要承受楼层和屋顶的重量,因此需要采用较强的材料和结构设计。
非承重墙则主要起到隔断、保温等功能。
3. 墙体构成要素墙体主要由以下几个要素构成:3.1 结构层结构层是墙体的主要承重层,通常由混凝土或砖石等材料构成。
结构层的厚度和强度直接影响墙体的承载能力和稳定性。
3.2 保温层保温层用于提高墙体的保温性能,减少能量损耗。
常见的保温材料有聚苯乙烯泡沫板、岩棉板等。
保温层的厚度和材料的选择取决于所在地区的气候条件和建筑节能要求。
3.3 隔音层隔音层用于提高墙体的隔音性能,减少外界噪音的传递。
常见的隔音材料有吸声石膏板、隔音毡等。
隔音层的厚度和材料的选择取决于建筑物所处的环境和隔音要求。
3.4 装饰层装饰层用于增加墙体的美观性,常见的装饰材料有瓷砖、涂料等。
装饰层的选择和施工方法需要考虑墙体的材质和设计要求。
4. 常见墙体材料墙体的材料选择与建筑的用途、气候条件、预算等因素有关。
以下是常见的墙体材料:4.1 砖墙砖墙是最常见的墙体材料之一,常用的砖块有红砖、空心砖等。
砖墙施工简单、坚固耐用,但保温和隔音性能较差。
4.2 钢筋混凝土墙钢筋混凝土墙具有较好的承重能力和稳定性,常用于多层和高层建筑。
其保温和隔音性能可以通过在墙体中添加保温和隔音层来提高。
4.3 轻钢龙骨墙轻钢龙骨墙是一种轻质墙体结构,由钢龙骨和石膏板组成。
它具有重量轻、施工快速的优点,但承重能力较弱,主要适用于室内隔断。
4.4 外墙保温系统外墙保温系统是一种在结构层外增加保温层来提高墙体保温性能的方法。
常见的外墙保温系统有外保温外贴、外保温内贴等。

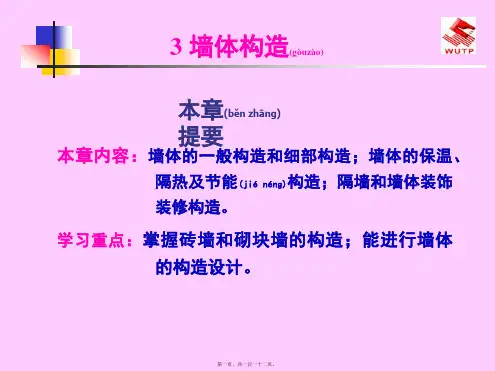

(ppt版)房屋建筑学墙体构造

按承重(chéngzhòng)情况分:
承 重 墙:凡直接承受上部屋顶、楼板传来的荷
载的墙;
非承重墙:凡不承受上部传来的荷载的墙。非 承重墙包括隔墙、填充墙和 幕墙等。
第四页,共一百一十二页。
按施工 方法
(shī gōng)
分:
叠砌墙:将各种加工好的块材用砂浆按一定的技术
通风道一般设置在内墙墙角处,组织方式主要 有每层独用、隔层共用、子母通风道三种,其 中以子母通风道应用最为广泛。
通风道有现场砌筑和预制构件拼装两种做法。 砖砌通风道要求砌筑密实,并随砌随抹,将内
壁抹平。 预制通风道一般为每层一个预制构件,上下拼
接而成,并与墙体有可靠的连接〔图3.22〕
3 墙体构造
本章(běn zhānɡ) 提要
本章内容:墙体的一般构造和细部构造;墙体的保温、
隔热及节能(jié nénɡ)构造;隔墙和墙体装饰 装修构造。
学习重点:掌握砖墙和砌块墙的构造;能进行墙体 的构造设计。
第一页,共一百一十二页。
本章内容
3.1 墙体的类型与构造要 求
钢筋混凝土圈梁宜设置在与楼板或屋面板同 一标高处(称为板平圈梁);或紧贴板底(称为板 底圈梁)(图3.20(a)、(b))。
钢筋砖圈梁(图3.20〔c))
第四十三页,共一百一十二页。
第四十四页,共一百一十二页。
3.2.3.7 构造 柱
多层普通砖房按表3.3的要求设置构造柱。 具体构造要求:先砌墙后浇钢筋混凝土柱,
墙与外纵墙 接处,7~9度时,楼梯间、
交接处,较 电梯间横墙与外墙交接处
大洞口两侧, 大房间内外 墙交接处
房屋建筑学3 墙体

夹心保温外墙
(四)隔声(隔空气传声和撞击传声)
隔声应满足规范要求。如:住宅分户墙隔 声量应大于或等于40dB;教室38dB 。 措施: (1)缝隙处理 (2)增加墙体密实性和厚度 (3)夹层墙 (有空气间层或多孔材料的墙) (4)尽量利用垂直绿化降低噪声
4、其他
(1)防火 墙体材料及防火墙的间距应满足防火规范 的要求。 (2)防潮、 防水 有水房间应采取防潮、 防水措施。 (3)建筑工业化 建筑工业化的关键是墙体改革可提高机械 化施工程度及功效、不破坏良田、降低成本、 减轻自重、降低工人的劳动强度。
3.2 块材墙构造
块材墙是用砂浆等胶结材料将砖石块材等 组砌而成,如砖墙、石墙及各种砌块墙等,也 可以简称为砌体。
一、墙体材料
(一)常用块材 块材墙中常用的块材有各种砖和砌块。 为了节省国土资源,减少对农田的破坏,砖的使 用已受到了限制,特别是实心粘土砖。
砖
粘土砖、灰砂砖、页岩砖、煤矸石砖、水
泥砖以及各种工业废料砖,如炉渣砖、粉煤灰
砖等 。
砖的强度等级按其抗压强度平均值分为:
Mu30、Mu25、MU20、Mul5、Mul0、Mu7.5
等(Mu30即抗压强度平均值≥30N/mm² )。
标准砖的尺寸为:240*115*53mm。
模式砖的尺寸为:190*190*90mm。
大块粘土空心砖:240*115*180mm。
(二)胶结材料
砂浆的强度等级也是以30N/mm² 为单位 M15、M10、M7.5、M5、M2.5、M1和M0.4。
的抗压强度来划分的,从高到低分为七级:
二、组砌方式
组砌是指块材在砌体中的排列。组砌的关 键是错缝搭接,使上下层块材的垂直缝交错, 保证墙体的整体性。
房屋建筑学墙体的基本构造ppt课件

具有必要的保温隔热性能 具有必要的隔声性能 满足防火、防潮要求 满足建筑工业化生产要求
11
在寒冷地区的冬天,室内温度高于室外,温度由室内传 往室外,为了减少热损失,我们要采取一些措施:
a.选材上提高外墙保温能力减少热损失的作法有三
耐久性强,装饰效果好, 用于标准较高的建筑
坚固耐久,墙身自身具有 一定防潮防水性
58
散水
散水:在房屋的外墙外侧,用不透水材料作
出一定宽度,带有向外倾斜的带状保护带,又 称护坡。其外沿须高于建筑外地坪。 通常做法是素土夯实上铺三合土,混凝土等材 料,厚60mm--70mm,并设不小于3%,约5% 的排水坡。散水宽度一般为600mm--1000mm, 与外墙交接处设分格缝,防止外墙下沉时将散 水拉裂。
33
34
35
平拱砖过梁
拱底伸入墙内20 mm--30mm,中央起拱 高度为跨度的1/50,用于非承重墙上的 门窗洞口,宽度小于1.2米,有集中荷载 或半砖墙不宜使用。
37
38
钢筋砖过梁
洞口顶部配置钢筋,直径6mm,间距小 于240mm。用M5水泥砂浆砌筑5匹砖以 上,且不小于洞口宽度的1/4,用于清水 墙面时效果统一。洞口宽度小于2米。
64
(5)防火墙不应设在建筑物的转角处,否则内转角两侧 的门窗洞口的最近边缘的水平距离不应小干4m。当相 邻一侧装有固定乙级防火窗时,距离可不限。紧靠防 火墙两侧的门窗洞口最小距离不小于2m。耐火极限 0.9h的非燃烧体固定扇的采光窗不受此限。
(6)建筑物的外墙为难燃烧体时、防火墙应突出难燃烧 体墙的外表面40cm;防火带的宽度,从防火墙中心线 起每侧不应小于2m;
房屋建筑学第七章墙体构造

房屋建筑学第七章墙体构造
房屋建筑学第七章墙体构造
⑵纵墙承重 优点:室内横墙间距可以增大,房间开间的划 分灵活。 缺点:横向刚度差。 适用范围:需要较大房间的办公楼、商店、教 学楼等公共建筑。 ⑶双向承重
该方案房间布置较灵活,建筑物的刚度亦 较好。适用于开间、进深尺寸较大且房间类型 较多的建筑和平面复杂的建筑中,前者如教学 楼、住宅等建筑房。屋建筑学第七章墙体构造
墙体的稳定性与墙的高度、长度和厚度有关。高 而薄的墙稳定性差,矮而厚的墙稳定性好;长而薄的墙 稳定性差,短而厚的墙稳定性好。
房屋建筑学第七章墙体构造
二、热工要求 1、外墙的保温 ⑴ 提高外墙保温能力,减少热损失 ① 增加墙体的厚度
墙体的热阻与其厚度成正比,欲提高墙身的热阻,可增加其厚度。
② 选用孔隙率高、密度轻(导热系数小)的墙体材料
房屋建筑学第七章墙体构造
房屋建筑学第七章墙体构造
(2)按墙体材料分: 砖、砂浆→砖墙 石块、砂浆→石墙 现浇或预制→砼墙 主要用于建筑物的外墙,不承重→幕墙 (3)按墙体构造方式可分为实体墙、空斗墙和组合墙。 实体墙由单一材料组成,如砖墙、砌块墙等。 空斗墙也是由单一材料组成,可由单一材料砌成内部
温一侧,即蒸汽渗入的一侧,设置一道隔蒸汽层。隔蒸 汽材料一般采用沥青、卷材、隔汽涂料以及铝箔等防潮
、防水材料。 ⑶ 防止外墙出现空气渗透
采取措施:选择密实度高的墙体材料,墙体内外加 抹灰层,加强构件的密缝处理等。
房屋建筑学第七章墙体构造
2、墙体的隔热要求 隔热措施有:
⑴ 外墙采用浅色而平滑的外饰面,如白色外墙涂料、
⑷部分框架承重 采用墙体和钢筋混凝土梁、柱组成的框架共同承受
楼板和屋顶的荷载,这时,梁的一端支承在柱上,而另 一端则搁置在墙上,这种结构布置称部分框架结构或内 部框架承重方案。
房屋建筑学第七章 墙体构造

7.4 建筑热工基本知识与墙体的节能措施
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
7.4.1 围护结构的传热
1. 传热的方式与过程 建筑物是通过自身的围护结构来实现建筑室内与室外环 境之间的热量交换的。这种热量的传递过程,称为围护 结构的传热过程。
③ 石灰砂浆 由石灰、砂和水按一定配比拌和而成,其 强度和防潮性能较差,常用于强度要求不高、不受 潮的砌体和抹灰层。
砂浆的强度等级以其抗压强度进行划分,共分为五级:
M15\M10\M7.5\M5\M2.5
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
② 烧结多孔砖 以粘土、页岩、煤矸石或粉煤灰为主要原料, 进过焙烧而成,孔洞率不小于25%,孔的尺寸小而数量多, 主要用于承重部位的砖,简称多孔砖。
砖的强度等级以其抗压强度进行划分,共分为五级: MU30\MU25\MU20\MU15\MU10
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
一般适用于多层砌体结构的非承重墙。
2. 砌块隔墙
砌块隔墙多采用轻质多空的材料砌筑。与烧结砖相比, 有自重轻、隔热性能好、块体较大等优点。
房屋建筑学
第七章 墙体构造
7.3.1 砌筑隔墙
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
与墙体的节能措施 7.5 幕墙构造
房屋建筑学
(3)钢筋混凝土过梁
房屋建筑学
第七章 墙体构造
7.1 概述 7.2 墙体构造 7.3 隔墙构造 7.4 建筑热工基本知识
房屋建筑学-3-1墙体

0.5 0.5 0.5 0.0
23
(3)热工要求:
墙体的热工要求主要指墙体的保温、隔热要求
1.建筑热工设计分区 ⑴严寒地区 ⑵寒冷地区 ⑶夏热冬冷地区 ⑷夏热冬暖地区 ⑸ 温和地区
2.冬季保温设计要求:
⑴建筑物一般应设在避风、向阳地段,尽量争取主要房间有
较多日照。
⑵建筑物的外表面积与其包围的体积之比(体型系数)应尽
▪ 纵墙承重是将楼板及屋面板等水平 ▪ 承重构件均搁置在 纵墙上,横墙只
起分隔空间和连接纵墙的作用。
优点:开间划分灵活,能分隔出较大的房间,以适 应不同的需要;缺点在纵墙上开设窗口受到限制,室
内通风不易组织;
这一布置方案适用于房间较大的的建筑,如办公楼、 商店、教学楼中的教室、阅览室等。
可整理ppt
表6-1 砌体结构房屋局部尺寸要求
部位
烈度
6
7
8
9
承重窗间墙最小宽度
1.0 1.0 1.2 1.5
承重外墙尽端至门窗洞边的最小距离
1.0 1.0 1.2 1.5
非承重外墙尽端至门窗洞边的最小距离
1.0 1.0 1.0 1.0
内墙阳角至门窗洞边的最小距离
1.0 1.0 1.5 2.0
无锚固女儿墙(非出入口处)的最大高度
16
可整理ppt
17
3.纵横墙承重
这种承重方案的承重墙体由纵横两个方 向的墙体组成。
纵横墙承重方式平面布置灵活,两个方 向的抗侧力都较好。
这种方案适用于房间开间、进深变化较 多的建筑,如医院、幼儿园等。
可整理ppt
18
可整理ppt
19
4.墙与柱混合承重 房屋内部采用柱、梁组成的内框架承
房屋建筑学墙体

一
3 墙体
页
退 回
3.1 墙体的类型和设计要求
课 首
页
3.2 砖墙
章 节
页
退
3.3 隔墙与隔断
出
3.4 墙面装修
3.1.1 墙体的类型 1. 按墙体的所在部位分
女儿墙
外纵墙
山墙
下 一 页
内横墙
退
回
内纵墙 课 首 页
章 节 页
退 出
窗下墙
窗间墙
>3.1.1 墙体的类型
2. 按墙体的受力性质分
承重墙:直接承受上部屋顶、楼板传来荷载的墙体。
>3.2.4 砖墙的细部构造>7.墙身加固>(2)设置构造柱
2 构造要求
①构造柱最小截面可用180mm×240mm,纵向钢筋宜用 下 一
4φ12,箍筋间距不大于250mm,且柱上下端宜适当加密。 页
②构造柱与墙连接处应砌成马牙槎,并沿墙高每隔 退 回
500mm设2φ6水平钢筋和φ4分布短筋平面内点焊组成的拉 课
下 一
页
非承重墙:不承受上部荷载的墙体,非承重墙包括自 退
承重墙、隔墙、填充墙、幕墙等。
回
课
自承重墙:不承受外来荷载,但承受自身重量的墙体,
首 页
其下一般设置基础。
章
节
页
隔墙:分隔内部空间且其自身重量也由楼板或梁承受 退
的非承重墙。
出
框架填充墙:框架结构中填充在柱子之间的墙体。
幕墙:悬挂于外部骨架或楼板间的轻质外墙。
节
的要求。
页
退
墙圈类梁
烈度
出
6、7度
8度
9度
最小纵筋
4φ10
房屋建筑学9墙体

04
03
06 墙体维护与修缮管理
常见质量问题及原因分析
墙体开裂
墙体空鼓
由于材料收缩、温度变化、地基不均 匀沉降等原因导致墙体出现裂缝。
抹灰层与基层粘结不牢,形成空鼓现 象,影响墙体的稳定性和美观性。
墙体渗漏
防水层失效、墙体裂缝、窗框与墙体 间缝隙等原因导致雨水渗入室内。
维修加固方法和技术手段
墙体开裂维修
隔热措施及材料选用
01
02
03
热反射隔热涂料
利用高反射率的涂料将太 阳辐射热反射回去,降低 墙体表面温度,减少热量 向室内传递。
通风隔热层
在墙体内部设置通风道或 空气层,利用空气流动带 走热量,提高墙体的隔热 性能。
高效隔热材料
采用如气凝胶、真空绝热 板等高效隔热材料,降低 墙体传热系数,提高隔热 效果。
墙体在房屋建筑中作用
A
承重作用
墙体作为承重构件,承受着屋顶、楼层传来的 荷载,并将其传递给基础。
围护作用
墙体作为建筑物的外壳,起着围护室内空 间的作用,同时隔绝室外环境的影响。
B
C
保温隔热作用
墙体材料具有一定的保温隔热性能,可以减 少室内外热量交换,保持室内舒适的温度环 境。
隔声作用
墙体对声音具有一定的隔绝作用,可以减少 室内外噪音的干扰。
D
墙体发展历史及现状
要点一
发展历史
随着建筑技术的不断进步和新型材料的不断涌现,墙体材 料经历了从土、木、石、砖等传统材料到钢筋混凝土、轻 质板材等现代材料的转变。同时,墙体的结构形式也从单 一的承重墙向框架、剪力墙等多元化方向发展。
要点二
现状
目前,在房屋建筑中,钢筋混凝土剪力墙结构和框架结构 占据主导地位。这些结构形式具有强度高、刚度大、抗震 性能好等优点。同时,随着绿色建筑和节能建筑的发展, 新型墙体材料和节能技术得到了广泛应用,如加气混凝土 砌块、保温隔热材料等。这些新材料和技术不仅提高了墙 体的保温隔热性能和隔声性能,还有利于节约能源和保护 环境。
房屋建筑学全套ppt课件完整版

采用瓦材、金属板材等防水材料进行防水。
门窗概述及类型
门窗的作用
满足采光、通风、保温、隔热、隔声 等功能要求,同时影响建筑立面造型 和室内环境。
门窗的类型
按开启方式可分为平开、推拉、上悬 、中悬等类型;按材料可分为木门窗 、钢门窗、铝合金门窗等。
木门窗构造设计要点
01
木门窗的框料与扇料
房屋建筑学的历史与发展
从古代建筑到现代建筑,房屋建筑学 经历了漫长的历史发展过程,逐渐形 成了完整的学科体系。
房屋建筑学的研究对象和内容
研究对象
房屋建筑设计、构造原理及方法 ,包括建筑空间、建筑形式、建 筑结构、建筑材料、建筑设备等
方面。
研究内容
建筑设计原理、建筑构造方法、建 筑历史与理论、建筑法规与标准等 。
平台设计
栏杆扶手设计
平台宽度应满足人流通行和疏散要求,同 时考虑与相邻空间的协调。
栏杆高度和扶手形式应符合规范和使用要求 ,保证安全和舒适。
电梯概述及类型
电梯的定义和作用
电梯是一种用电力驱动的垂直升降设备,用于建筑物内各 层之间的交通。
电梯的组成
电梯主要由轿厢、导轨、驱动系统、控制系统等部分组成 。
地下室构造设计要点
01
02
03
地下室类型
根据使用功能和结构形式 ,地下室可分为全地下室 、半地下室和局部地下室 等。
地下室设计原则
地下室设计应满足使用功 能、结构安全、防水防潮 等要求,同时考虑施工便 利和经济性。
地下室构造措施
地下室的构造措施包括墙 体、楼板、柱等结构构件 的设计,以及防水、防潮 、排水等措施的实施。
井道和机房的隔声、隔热措施
为减少噪音和热量对建筑物内其他空间的影响, 应采取相应的隔声、隔热措施。
房屋建筑学之墙体构造详细图解115页PPT

56、书不仅是生活,而且是现在、过 去和未 来文化 生活的 源泉。 ——库 法耶夫 57、生命不可能有两次,但许多人连一 次也不 善于度 过。— —吕凯 特 58、问渠哪得清如许,为有源头活水来 。—— 朱熹 59、我的努力求学没有得到别的好处, 只不过 是愈来 愈发觉 自己的 无知。 ——笛 卡儿
拉
60、生活的道路一旦选定,就要勇敢地 走到底 ,决不 回头。 ——左
பைடு நூலகம்
房屋建筑学之墙体构造详细图解
21、没有人陪你走一辈子,所以你要 适应孤 独,没 有人会 帮你一 辈子, 所以你 要奋斗 一生。 22、当眼泪流尽的时候,留下的应该 是坚强 。 23、要改变命运,首先改变自己。
24、勇气很有理由被当作人类德性之 首,因 为这种 德性保 证了所 有其余 的德性 。--温 斯顿. 丘吉尔 。 25、梯子的梯阶从来不是用来搁脚的 ,它只 是让人 们的脚 放上一 段时间 ,以便 让别一 只脚能 够再往 上登。
房屋建筑学(墙身)

热工 要求
墙身的隔热 要求 外墙保温墙的4种类型(按保温层位置), ①单一保温 外墙②外保温外墙③内保温外墙④夹心保温外墙;按材 料有加气混泥土外墙、粘土空心砖外墙、粘土实心砖外 墙、混泥土空心砖外墙、钢筋混泥土外墙与其他非粘土 砖外(如水泥聚苯外保温板)
节能 要求
隔声 要求
(1)采取措施提高隔音性能(2) 加强墙体缝隙的填密处理(3)增 加墙厚与墙体的密实性(4)采取 由空气间层式多孔型材料的夹层墙 (5)尽量垂直绿化降噪声。
3.1.1墙身的类型
快材墙用砂浆等胶结材料
将砖石块材组砌而成(如砖墙、
石墙及各种砌块墙)
按 施 工 方 式 分 类
版筑墙是在现场立模板,
现浇而成的墙体(如现浇混泥 土墙)
板材墙预先制成墙板,施
工时安装而成的墙(如预制混 泥土大板墙、各种轻质调板内 隔墙)来自3.1.2墙身的设计要求
结构 要求
合理选择墙 身结构布置 方案 具有足够的 强度与刚度 外墙身的保 温要求
311墙身的类型快材墙用砂浆等胶结材料将砖石块材组砌而成如砖墙石墙及各种砌块墙版筑墙是在现场立模板现浇而成的墙体如现浇混泥土墙板材墙预先制成墙板施工时安装而成的墙如预制混泥土大板墙各种轻质调板内隔墙结构要求要求节能要求要求防火要求合理选择墙身结构布置方案具有足够的强度与刚度312墙身的设计要求外墙身的保温要求墙身的隔热要求外墙保温墙的4种类型按保温层位置单一保温外墙外保温外墙内保温外墙夹心保温外墙
直接承受 上部结构 传来的荷 载
3.1.1墙身的类型
按墙身构造分类
实体 墙 实体墙是 由单一材 料组成 (如砖墙 与砌块墙)
空体 墙
组合 墙 组合墙由两种以 上的材料组合而 成如混泥土(起承 重作用)加气混泥 土(起保温隔热作用) 复合板材墙。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第 四 章 墙体
二、墙体的分类
第一节 概述
墙体的类型
位置和方向
承重情况
材料
外 纵 墙
外 横 墙
承 重 墙
非 砖石砌混塑玻 复
承
块凝料璃 合
重 墙 墙墙土板幕 板
墙
墙墙墙 墙
第 四 章 墙体
第 四 章 墙体
夯土墙
砖墙、石砌墙 现浇钢筋混凝土墙
轻质材料隔墙
第 四 章 墙体
第一节 概述
三、墙体的承重方案
第 四 章 墙体
第一节 概述
一、墙体的作用 二、墙体的分类 三、墙体的承重方案 四、墙体的设计要求
第 四 章 墙体
第一节 概述
一、墙体的作用 1、承重作用——在墙体承重的结构中,墙体所承担的荷载有:墙体顶部 的楼板或屋顶传递的荷载、水平的风荷载、地震荷载、 以及墙体的自重等。墙体承担这些荷载并将它们传给墙 下的基础。 2、围护作用——墙体能抵御自然界的风、雨、雪的侵袭,防止太阳辐射、 噪声干扰以及室内热量的散失,起保温、隔热、隔声等 作用。 3、分隔作用——墙体将建筑物室内空间与室外空间分隔开来,并将建筑 物内部划分为若干个房间和各个使用空间。
全顺式--115mm、178mm
每皮一顺一顶式 ---240mm、 365mm
多顺一顶式 ---240mm、 370mm
上下皮一顺一顶式 ---- 240mm 、365mm
两平一侧式---180mm
第 四 章 墙体
第二节 墙体材料及组砌方式
二、砌体的组砌方式
2.空斗砖墙的组砌方式-----厚度为一砖,又无眠空斗和有眠空斗两种组砌方式。 (平砌的砖称眠砖,侧砌的砖称斗砖。)
第 四 章 墙体
第二节 墙体材料及组砌方式
● 砌体墙作为填充墙的构造要点
合适的高厚比 高厚比是牵涉到砌体墙稳定性的重要因素。 但增加厚度会增加填充墙的自重。需要时 可以采取构造方法来解决。 即局部添加钢筋混凝土的小梁(又称压砖 槛——每隔一定高度在墙身中浇筑约60mm 厚的配筋细石混凝土,内置2ø6的通长钢筋) 或者构造柱(构造柱与墙体同步施工,每隔 一定距离伸出拉结筋与分段的墙体拉结)。
2.砂浆-------砌体结构的粘结材料,主要有水泥砂浆、石灰砂浆和混合砂浆 三种。砂浆的强度等级有M15/10/7.5/5/2.5/1/0.4七种。砌筑砂 浆的标准厚度为10mm.
第 四 章 墙体
第 四 章 墙体
第二节 墙体材料及组砌方式
二、砌体的组砌方式
一般情况下,各种块材的砌体的砌筑均应该满足“灰缝横平竖直,砂浆饱满, 薄厚均匀,错缝搭接“,以保证墙体的强度、刚度和稳定性。满足这一要求 的搭接尺寸一般是块材标准长度的1/4到1/2,砌筑砂浆灰缝饱满的标准是, 砖砌体水平灰缝砂浆饱满度不低于80%,垂直灰缝砂浆饱满度不低于65%; 混凝土小型空心砌块的水平灰缝砂浆饱满度不低于90%,垂直灰缝砂浆饱 满度不低于80%。
第 四 章 墙体
第一节 概述
四、墙体的设计要求 1.结构要求--------足够的强度和稳定性 2.保温与节能要求 3.防火与隔声要求 4.抗震要求
半框架结构方案
第 四 章 墙体
第二节 墙体材料及组砌方式
一、砌体材料
1.块材-------块材的种类很多,有普通粘土砖、空心粘土砖和砌块等。应 用最普遍的是粘土砖,此外还有炉渣砖、粉煤灰砖、叶岩砖 等,块材的形状有实心、空心及多孔砖等。普通粘土砖的规 格为240*115*53,混凝土小型空心砌块的规格为190*190*3 90和190*190*290等。 块材的强度:各种砖:MU30,MU25,MU20,MU15,MU10,MU7.5 各种砌块:MU15,MU10,MU7.5,MU5,MU3.5 各种石:MU100/80/60/50/40/30/20/15/10,
第 四 章 墙体
第二节 墙体材料及组砌方式
第 四 章 墙体
第二节 墙体材料及组砌方式
● 砌体墙作为填充墙的构造要点
墙体与周边构件的拉结 在骨架承重体系的建筑中,柱子上面每500mm高 左右留出拉结钢筋,以便在砌筑填充墙时将拉结 钢筋砌入墙体的水平灰缝内。拉结筋不少于2ø6, 深入墙内距离一、二级框架沿全长设置;三、四 级框架不小于1/5墙长,并不小于700mm。 混合结构体系的后砌隔墙,最好在新砌墙两端原 有的墙体上有间隔地掏去部分砌筑块材,使得新 墙体砌筑时有可能局部嵌入原有墙体,做到新旧 墙体有效搭接。
空斗砖墙自重轻,造价低,可用作三层以下民用建筑的结构墙体。但遇到下列 情况时,不宜采用: 1)土质软弱,且可能引起建筑物不均匀沉降 2)门窗洞口面积超过墙面积50%以上 3)建筑物会受震动荷载 4)地震烈度为六度和六度以上地区的建筑物] 另外,在墙体的重要部位应将空斗墙改为实砌 的方式,例如门窗洞口的四周、墙转角、内外 墙交接、勒脚以及梁板的支撑处等。
1.横墙承重方案------上部荷载由横墙承担,纵墙仅起自 承重和纵向拉结、稳定作用。
2.纵墙承重方案-------纵墙承担楼板及屋面等荷载,横 墙仅起分隔房间和横向稳定的作用。
3.混合承重方案--------纵墙和横墙共同承受楼板和屋面 等荷载的结构体系。
4.半框架结构方案-------墙体和钢筋混凝土梁、柱组成的 结构系统,这时梁的一端支撑在 柱子上。另一端支撑在墙体上, 他可以获得较大的空间,多用于 商场、综合楼等。
第 四 章 墙体
第二节 墙体材料及组砌方式
● 砌体墙作为填充墙的构造要点
第 四 章 墙体
2.空斗砖墙的组砌方式
无眠空斗
一眠一斗
一眠三斗
第 四 章 墙体
第二节 墙体材料及组砌方式
二、砌体的组砌方式
3.承重砌块墙的组砌方式 砌块墙多采用整块顺砌、交错搭接的组砌方式,
以保证墙体的稳定性。
在施工前,要对砌块 进行试排。
第 四 章 墙体
第二节 墙体材料及组砌方式
砌 块 排 列
第 四 章 墙体
第二节 墙体材料及组砌方式
二、砌体的组砌方式
1.实体砖墙的组砌方式
砌筑方式:全顺式、一顺一丁式、多顺一丁式、每皮丁顺相间式及两平一侧式等。
墙体厚度名称:半砖墙、3/4砖墙、一砖墙、一砖半墙、两砖墙、两砖半墙
习惯称呼:
12墙、 18墙、 24墙、 37墙、
49墙、 62墙
构造尺寸:
115㎜、 180、 240㎜、 365㎜、 490㎜、 615mm
