电缆接头做法图解与电缆接头规范要求- 电气技术
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电线接头接法图示
电线(diànxiàn)接头接法图示电线(diànxiàn)接头接法图示一、导线(dǎoxiàn)连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化(yǎnghuà)、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心(xiǎo xīn)地剥除导线连接部位的绝缘层，注意不可损伤(sǔnshāng)其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）、单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）、单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电线接头(连接)方法
电线接头（连接）方法一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
1．绞合连接绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图4-46所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图4-46大截面单股铜导线连接方法如图4-47所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图4-47不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕 5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图4-50所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图4-50(a)]，也可以向左右两个方向缠绕[见图 4-50(b)]。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
这才是正规的电线接头接法！竟然还有很多电工不知道！
这才是正规的电线接头接法！竟然还有很多电工不知道！点此去资料库下载本篇资料在水电装修时，一不注意，便容易被坑。
有很多工人在接头的处理上都不太注重，今天就跟大家讲讲电线接头的正确接法。
电线接头看起来细小，却关乎着一家的用电是否安全。
在日常生活，我们也会遇到电线接线的情况，所以在装修里规范和仔细，是很重要的。
所以，你家的电线接头都是否规范、安全？1、电线的接头规范：每根电线本身强度需小于接头机械强度；主线需小于接头绝缘性能；相连接的电线不能小于接头电阻；电线接头的耐氧化性能和耐腐蚀要好。
总的来说，这4点是电线接头需要做好的规范。
为什么不是导线一起进插座接线柱开关，而是做接头？首先室内线都没做成圆环接线头，不是机器内线的类型。
多根或者两根要接头的线，接触面很小，都是导线阻值远小于阻值，即使一起进接线柱可以连通，但是安全隐患很大。
在布线的时候，并不是每个插座、开关的线都能从总闸直接拉出来，接线也就成为必须的一个步骤。
所以平常咱们在看到开关线盒的线路就如下图所示的这种。
接下来就给大家讲讲不同电线怎么样做才是规范的接头。
第一步、材料准备和接线的规范1、线头线盒长度要预留在布线的时候线盒内线头一般都会预留的比较长，所以在接头之前要先清理下底盒，线头长度留个15~20CM，之后再剥掉剩下部分的绝缘层，把氧化层和掉漆层刮掉，作为备用的接线。
2、接线颜色规范接线标准为火线入开关。
蓝色为零线，花色是地线，红色是火线；其他多根火线和双控开关，则用其他颜色的电线来区分开。
开发商在城市商品房上可能不按花色来区分开，体现的是一个电工的基本素质。
注意：黑色电线都是主要用在机器设备的内部线路里，所以国标外电源线没有黑色的颜色。
3、接线接头都要烫锡在全部的接线接头里，按照规范都要烫锡，最好用锡锅烫锡，即使是十字线路接头、T字，也要烫锡。
在接线接头烫锡的时候，先在接头抹一层松香，主要是让接头空隙可以被锡水完全填满。
在说怎么接线前，先给朋友们介绍几种接线“神器”，好不好用，大家一起来鉴别鉴别。
(完整版)电缆接头做法图解与电缆接头规范要求-电气技术
电缆接头做法图解与电缆接头规范要求-电气技术电缆接头做法图解电缆接头又称电缆头。
电缆线路两末端的接头称为终端头，中间的接头称为中间接头，终端头和中间接头又统称为电缆头。
电缆铺设好后，为了使其成为一个连续的线路，各段线必须连接为一个整体，这些连接点就称为电缆接头。
电缆接头是用来锁紧和固定进出线，起到防水防尘防震动的作用。
电缆头一般是在电缆敷设就位后在现场进行制作，它的要紧的作用：使线路通畅，使电缆保持密封，并保证电缆接头处的绝缘等级，使其安全可靠地运行。
若是密封不良，不仅会漏油造成油浸纸干枯，而且潮气也会侵入电缆内部，使纸绝缘性能下落。
电缆头制作的方法很多，但目前大多使用的是热缩式和冷缩式两种方法。
冷缩式电缆头与热缩式电缆头比较，具有制作简便；受人为阻碍因素小，冷缩电缆附件会随着电缆的热胀冷缩而和电缆保持同步呼吸作用，使电缆和附件始终保持良好的结合状态等优点，但成本高。
而热缩式电缆头与冷缩式电缆头相比要紧优点只是成本低，因此，目前在10KV以上领域，广泛使用冷缩式电缆头。
低压电缆接头做法图解1、能够参阅我国修建工业出版社的《修建施工设备图集电气》图集。
2、《修建施工设备图集电气》中有关接法图如下：3、电线接线要格外留心：绕线的圈数非常多于5圈，一同联络本地质监有些恳求，绝缘层是用接线帽，仍是用搪锡外包绝缘胶带。
装接E1同轴电缆的接头并测试介绍装接E1同轴电缆的接头并测试的方法。
19.1.1 装接同轴电缆的直式BNC公接头介绍直式BNC公接头与同轴电缆的装配步骤。
工具、仪表和材料剥线钳压线钳（包括2.5mm钳口）同轴电缆，组件如图19-1所示直式BNC公接头，组件如图19-1所示图19-1 BNC接头与同轴电缆操作步骤依照同轴线材的不同，按照图示尺寸将同轴电缆剥开，露出同轴电缆外导体、同轴电缆绝缘和同轴电缆内导体，如图19-2所示。
其中常用电缆保留的外导体长度"L1"、保留的绝缘长度"L2"和护套剥开长度"L3"的推举长度如表19-1所示。
电缆接头做法图解与电缆接头规范要求-电气技术
电缆接头做法图解与电缆接头规范要求-电气技术电缆接头是电缆系统中的重要组成部分，用于连接电缆以及连接电缆与设备之间的导电部分。
电缆接头的制作要按照相应的规范和要求进行，以确保接头的质量和安全性能。
首先，制作电缆接头需要准备相应的材料和工具，包括电缆、绝缘套管、绝缘胶带、接头盖板、压接工具等。
在开始制作之前，需要先检查电缆和材料的质量，确保没有损坏和缺陷。
制作电缆接头的步骤如下：1.清洁电缆：使用去污剂和布擦拭电缆的外皮，将电缆表面的污垢和油脂清除干净。
2.防水处理：将绝缘套管套在电缆的暴露部分上，然后使用绝缘胶带将套管的两端和电缆包覆紧密，确保接头处具有良好的绝缘性能。
3.切割电缆：根据接头的设计要求，使用切割工具将电缆剥离一定长度，露出导体。
4.电缆连接：将电缆的导体根据接头的连接方式进行连接，可以采用压接或焊接的方式，确保导体之间的接触良好。
5.测试接头：完成电缆接头的连接后，使用绝缘测试仪对接头进行绝缘测试，确保接头的绝缘性能符合要求。
6.保护接头：安装接头盖板并将其固定在接头上，以保护接头免受外界环境的损害。
制作电缆接头时需要遵守相应的规范和要求，以保证接头的质量和安全性能。
1.绝缘性能要求：接头的绝缘材料和工艺要求能够保证在一定温度和湿度条件下，接头能够承受额定电压下的绝缘电阻。
2.电气性能要求：接头的电气连接要保证接触良好、低电阻和稳定性能，以防止接头因电流过大而发热、烧损等问题。
3.机械强度要求：接头的机械结构要能够承受力学载荷和振动，确保接头的稳固性和耐久性。
4.防护要求：接头需要具备防水、防潮、防尘和防腐蚀能力，以延长接头的使用寿命。
5.维护要求：接头的设计应考虑到易维护性和可更换性，使得维护和更换接头更加方便。
总之，制作电缆接头需要按照相应的规范和要求进行，以确保接头的质量和安全性能。
同时，制作过程中需要仔细操作、注意细节，确保各个步骤的准确性和完整性。
只有这样，才能制作出性能良好、可靠稳定的电缆接头。
电缆接头工艺标准要求(图文)
6挑选接线工艺好的接线工负责工程的接线施工，施工前对接线工进行区域分工和技术交底， 使接线施工在工艺风格上一致。特别注意控制楼盘柜内的电缆接线工艺，安排技术一流的 接线工负责该部分接线工作。
7电缆线芯连接牢固，并预留有足够备用长度，线芯弯曲弧度整齐一直，电缆备用芯统一预 留至端子最高处。电缆芯引上部分成排布置，绑铠装电缆在进入盘、柜后，钢带
接地。
电缆钢带接地
5控制电缆做头后，电缆芯线拉直，排列整齐，绑扎距均匀， 间距为100~120 mm，应按垂直或水平有规律地配置，备用 芯长度应留有适当余量，二次接线线芯弯曲弧度一致，接线 胶头长短一致。多股线芯压线鼻子，线头露出鼻子0.6~1 mm。
热缩套管颜色应统一
电缆接头工艺标准要求（图文）
1电缆敷设后两端制作电缆头，用塑料带缠紧，然后使用热缩 管热缩，铠装电缆，其钢带要用包箍扎紧。
电缆头制作工艺
2屏蔽电缆、导线、补偿导线的屏蔽层均应按设计或厂家要 求接地。
3引入盘、柜的电缆应排列整齐，编号清晰，并固定牢固。
屏蔽接地工艺
电缆固定采用分层方式
电缆固定、电缆头制作及电缆牌挂设 盘柜内绑扎横档，两层电缆头之间 均匀、 整齐、美观
线 芯 弯 曲 弧 度 整 齐 一 致
8电缆线芯胶套头编号用电缆胶头专用打印机打制，长度 和套入方向一致。
电缆胶头专用打印机
电缆胶头安装工艺
9电缆牌打印要用专用打印机。 电缆牌专用打印机
10电缆接地线统一引接，编织成辫子状，压接接线鼻子 连接在接地铜条上。
电 缆 接 地 工 艺
盘柜内同一走向电缆线芯应绑扎成一圆把，经绑扎后的线束及分线 束 应做到横平、竖直、走向合理，整齐、美观
电线接头接法图示
电线接头接法图示一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）、单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图4-48所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）、单股铜导线的分支连接。
单股铜导线的T字分支连接如图4-49所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(左)]，也可以向左右两个方向缠绕[见图5(右)]。
图5（3）、多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电缆接头制作标准
1.0目的
制作合格的YJYD型电缆接头，保证整个灯光回路的绝缘符合标准。
2.0 合用范围
本作业指导书合用于灯光维修电工，指导YJYD型灯光电缆接头的制作。
3.0 工作职责
严格执行飞行区作业规定，制作合格的YJYD型灯光电缆接头，保证飞行安全。
4.0 具体规定和规定
4.1 准备电缆头，配套电缆头紧固器、热缩套管、高压绝缘胶带、低压绝缘胶带、防水胶带和电缆头制作专用工具（图一）。
检查上述原材料的完好性。
图一
4.2电缆从灯箱底部穿线孔穿入灯箱内，注意电缆穿入时应顺
畅，保证电缆无破损。
4.3 在电缆线头50毫米处剥去电缆外层和铜皮（图二）。
图二
4.4剥去10毫米电缆外层露出铜皮（图三）。
图三
4.5在铜皮上套上接地线铜圈，用工具夹紧，然后剥去半导体层（图四）。
图四
4.6在线端15毫米处剥去绝缘层露出线芯（图五）。
图五
4.7 站在道肩面向灯箱，左手边压接插针电缆头，右手边压
接插座电缆头，将内外层热缩管和旋紧器套在接头上（图六），用干净布除去线芯灰尘和油污。
图六
4.8选用压接钳的6毫米压模，压接二次（图七）。
图七
4.9检查电缆头是否压接合格后，先用一条高压胶带包扎（图八），再用低压绝缘胶带包扎两层（图九），然后用防水胶带包扎（图十）。
图八图九
图十
4.10 电缆头压接处，用热缩套管热缩两次，内层热缩管长度为20厘米，外层为30厘米（图十一）。
图十一
4.11检查
用2500V兆欧表摇测电缆头绝缘电阻1000兆欧以上为合格。
电线接头接法图解
电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1））单股铜导线的直接连接。
小截面单股铜导线连接方法如图 1 所示，先将两导线的芯线线头作X 形交叉，再将它们相互缠绕 2 ～3 圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕 5 ～6 圈后剪去多余线头即可。
图 1大截面单股铜导线连接方法如图 2 所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约 1.5mm2 的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10 倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6 圈后剪去多余线头即可。
图 2不同截面单股铜导线连接方法如图 3 所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6 圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4 圈后剪去多余线头即可。
（2））单股铜导线的分支连接。
单股铜导线的T 字分支连接如图 4 所示，将支路芯线的线头紧密缠绕在干路芯线上 5 ～8 圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕 5 ～8 圈后剪去多余线头即可。
图3 。
图 4单股铜导线的十字分支连接如图 5 所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8 圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)] ，也可以向左右两个方向缠绕[见图5(b)] 。
电缆接续的技术要求及步骤.pptx
5、扣式接线子接续方法适用场合
1.扣式接线子接续方法一般适用于300对以下电缆，或在大 对数电缆中接续分歧电缆。
2.全塑电缆接续长度及扣式接线子的排数应根据电缆对数、 电缆直径及封合套管的规格等来确定。
6、扣式接线子的接续步骤
（1）根据电缆对数、接线子排数，电缆芯线留长应不小于接续长 度的1.5倍。
模块式接线子也称为模块型卡接排，简称 模块或卡接排。具有接续整齐、均匀、性能 稳定、操作方便和接续速度快等优点。
一般模块式接线子一次接续25对。
利用模块式接线子可进行直接、桥接和搭 接。大对数电缆常用。
1、 模块式接线子的结构
模块式接线子由底板、主板和盖板三部分组成(如下图)。 主板由基板、U形卡接片、刀片组成。基板由塑料制成上、下两 种颜色。靠近底板一侧与底板颜色相同，一般为金黄色，靠近 盖板一侧与盖板颜色一致，一般为乳白色。一般用底板与主板 压接局方芯线，主板与盖板压接用户芯线。
派生
型分类
气压维护用
非气压维护用加 强型
非气压维护用普 通型 分歧型
代号
A J F
2、其他用途通信电缆附件型式代号
其他用途通信电缆附件型式代号可参照表5—2。
表5—2 其他用途通信电缆附件型式代号
代C
D
M
号
Q
T
名 成 堵 端 气门 填
称端 塞 帽
充
W
维护用外包覆材料 （管、片、盖）
3、全塑电缆接续套管的规格代号
电缆线路施工维护基本操作技能
电话：
培训提纲
一.电缆芯线接续 二.电缆封合 三.交接箱的安装
教学目的
1．了解电缆的基本知识 2．掌握全塑电缆接续的方式、方法和技术要求 3．掌握全塑电缆封合的方法、要求和质量识别标准 4．知道全塑电缆成端、扎把、上端子的基本方法
低压电缆接头的方法【图示】
电缆接头的方法1：去掉绝缘层，不得损坏导体。
2：三根导线长短错开
3：刮净导体绝缘漆膜
4：保证接头不存有油、水和其它污物。
1：把接头分为数股（不少于六股）均匀分
开。
2：把两个接头交叉在一起。
交叉长度以两
端线头与绝缘层对齐为宜。
1：把各股紧合一起，从中部分出一股向
一端缠绕,使各股一次缠绕完毕。
2：另一端以同样方法进行。
3：用手钳把接头缠紧，有条件时把接头
挂锡，使效果更佳。
1：先用普通塑料绝缘胶带对缠绕部分包扎两层，包扎要紧。
2：亚敏粘胶带（黑色）包扎三层，每包扎一层用手挤压一次，保证包扎质量。
3：最后用塑料绝缘胶带包扎两层即可。
1：先整理好小接头，用亚敏胶粘带包扎五层，（不得少于四层），并要包住电缆护套部分25mm以上。
2：用塑料绝缘胶带包扎三层，两端超过前一层5mm以上.最好在用50mm宽，长度适当的自行车内胎，锉净两面，涂上胶水，在接头外面缠绕一层，起保护作用。
采用电弧焊接头更佳也可采用套管冷压接头方法
在包扎第一层黑胶布时，不得让铜丝头漏
出或扎透胶布
请你注意1：包扎接头前需要检查电机的绝缘，符合说明书要求方可接线，接头包好后必须在室温水中浸泡十二小时后，测量绝缘，达到要求后方可下井。
2：两种胶带均有弹性，包扎时应拉紧，最后一层包完后原处绕几圈，防止长时间后脱开。
3：每个接头在包扎中，当胶带缠绕到两端头时,后缠绕层必须超出前层5mm以上。
4：包扎三根单蕊引导线时，把亚敏胶带卷成三角形状垫入空隙处,以防水渗入。
最全面的电缆电线头接法
电工基本技能1导线的连接和绝缘恢复1.1单股导线连接的类型和剥离绝缘层1.1.1口诀：单股导线要连接，四种情况有区别。
一字丁字和十字，还有并头来连接。
绝缘导线先剥皮，注意不要把线切。
1.1.2说明1.1.2.1独股导线相互连接的类型独股绝缘导线的截面积最大为6mm2（直径为2.76mm）。
根据线路和导线的规格不同等情况，独股导线相互连接的形式有自缠绕法和绑扎法两大类，又分对接（一字形直线连接）、丁字形（或T字形）分支连接、十字形分支连接和并头连接等。
一般需要全手工或用工具辅助完成。
1.1.2.2连接前的准备工作连接前，应事先将要连接部位的绝缘层剥掉，注意剥开的导线长度要符合连接的要求，过短则达不到要求的连接尺寸（如规定相互缠绕5圈，实际只够3圈），过长则会造成浪费。
铜导线连接前应用砂布打磨光，以减少接触电阻。
剥离绝缘层常用剥线钳，对较粗的导线则使用电工刀等工具。
其操作方法及注意事项如下：1)用小型剥线钳剥离绝缘层小型剥线钳为内线电工、电机修理工、仪器仪表电工常用的工具之一，它适宜于塑料、橡胶绝缘电线、电缆芯线的剥皮，同时具有切断较小线径导线的功能。
图3-1a、b所示为两种常用的品种。
a剥线钳1 b 剥线钳2 c 用剥线钳剥离导线绝缘层图3-1 小型剥线钳使用方法：根据待剥皮导线的金属线径，选择合适的刃口，将线头臵于钳头的刃口中，留出预定的线头长度，手握剥线钳的两个钳柄，将导线夹紧后，继续用力一捏，绝缘皮便与芯线脱开，如图3-1c所示。
注意事项：待剥皮导线应顺直，截面直径不应超过剥线钳最大的刃口。
当绝缘皮与芯线脱离较困难时，不要强行加力，否则不是将刃口损伤，就是将钳柄压弯。
2)用电工刀剥离绝缘层电工刀有单刀和多用途两种。
后者常具有一或两把刀、一个锥子、一只微型锯，有些品种还具有剪子等功能，如图3-2所示。
电工刀最常用于切断和剥离导线的绝缘层，另外是割断绳索、切削木料、裁制非金属薄板等。
图3-3给出了剥离导线的绝缘层的操作过程。
电缆接头流程及技术要求
电缆接头流程及技术要求电缆接续流程及技术要求准备工作：1、在接头地点挖出需接续的预留电缆。
2、挖接头坑3000㎜×2000㎜（半椭圆形）深1300mm，如图一所示，平整操作（接头）场地。
3、确认Ａ、Ｂ端。
4、电缆预留两侧各3-5米，最少在坑里绕半圈。
5、擦净电缆外护套上的污物，（两侧）长1500mm。
6、将两侧电缆交叉固定在支架上或绑扎在木棍上。
7、接头部位的电缆应理直，（两侧）长度为1200mm。
8、检查和准备所需工具、材料，擦净待用（接续材料应妥善安放在塑料袋内或盒内，以防尘、防晒）。
9、检查接头盒是否有损坏。
一、电缆护套开剥1、距电缆端头800mm处用电工刀环切外护套一周，然后自环切处向电缆端头方向纵向切割（约300mm），剥除外护套，裸露钢带。
2、在距外护套切口25mm处的钢带上，用镀锌铁线绑扎一周。
3、用钢锯沿镀锌铁线外缘锯断钢带，并剥除多余钢带，露出内护层（锯口要整齐，锯钢带时不得伤及内护套）。
4、用喷灯烘烤铝护套上的塑料垫层及沥青等，然后用棉纱擦净垫层及沥青，确保铝护套清洁，用钢锉把铝护套焊缝打平。
5、距外护套切口220mm处，用铝护套切割刀或钢锯环切铝护套一周，折断并抽去铝护套，露出线束，线束端部用塑料自粘带包扎，防止松散。
电缆开剥尺寸如图二所示。
二、电气连接及防护 1、连接点涂锡1.1在裸露的钢带上，用砂布或小细锉将两层钢带表面处理干净，其面积应大于１cm 2，并涂上松香水。
1.2用火烙铁和松香焊锡丝在涂有松香水的部位涂上焊锡，焊点面积应不小于１cm 2，（两层钢带上必须都有焊锡，焊点禁止用焊锡膏）．1.3距钢带切口50mm 范围内的铝护套上，采用低温钎焊工艺，涂上一层焊锡，操作方法详见《铁路长途通信电缆接续工艺操作细则》，焊锡面积不小于１cm 2。
2、焊点连接：将备用的连接铜片（或铜线0.9芯线至少7根）两端涂上焊锡，然后安放在钢带与铝护套的焊锡点上，用火烙铁焊接连通。

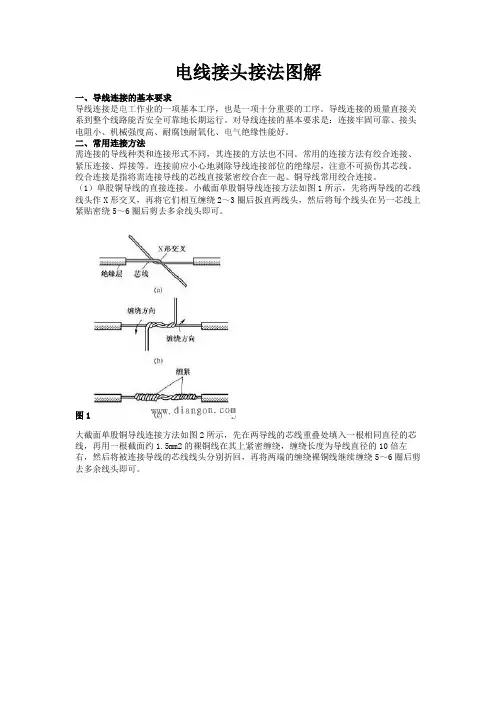

电线接头接法图解

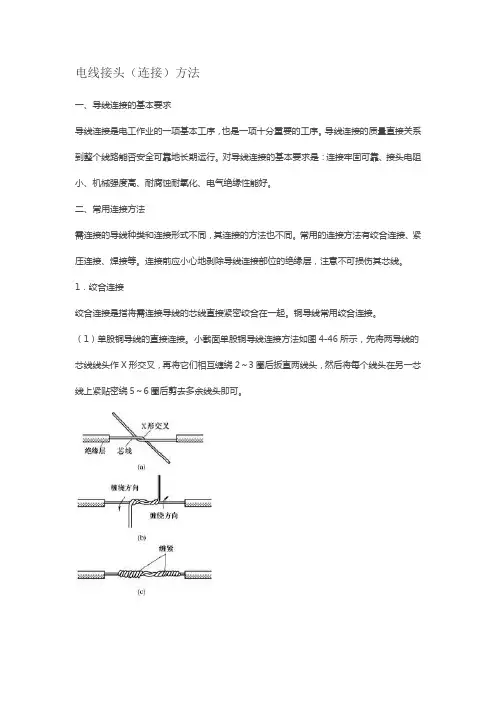

电线接头接法图解一、导线连接的基本要求导线连接是电工作业的一项基本工序，也是一项十分重要的工序。
导线连接的质量直接关系到整个线路能否安全可靠地长期运行。
对导线连接的基本要求是：连接牢固可靠、接头电阻小、机械强度高、耐腐蚀耐氧化、电气绝缘性能好。
二、常用连接方法需连接的导线种类和连接形式不同，其连接的方法也不同。
常用的连接方法有绞合连接、紧压连接、焊接等。
连接前应小心地剥除导线连接部位的绝缘层，注意不可损伤其芯线。
绞合连接是指将需连接导线的芯线直接紧密绞合在一起。
铜导线常用绞合连接。
（1）单股铜导线的直接连接。
小截面单股铜导线连接方法如图1所示，先将两导线的芯线线头作X形交叉，再将它们相互缠绕2～3圈后扳直两线头，然后将每个线头在另一芯线上紧贴密绕5～6圈后剪去多余线头即可。
图1大截面单股铜导线连接方法如图2所示，先在两导线的芯线重叠处填入一根相同直径的芯线，再用一根截面约1.5mm2的裸铜线在其上紧密缠绕，缠绕长度为导线直径的10倍左右，然后将被连接导线的芯线线头分别折回，再将两端的缠绕裸铜线继续缠绕5～6圈后剪去多余线头即可。
图2不同截面单股铜导线连接方法如图3所示，先将细导线的芯线在粗导线的芯线上紧密缠绕5～6圈，然后将粗导线芯线的线头折回紧压在缠绕层上，再用细导线芯线在其上继续缠绕3～4圈后剪去多余线头即可。
（2）单股铜导线的分支连接。
单股铜导线的T字分支连接如图4所示，将支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
对于较小截面的芯线，可先将支路芯线的线头在干路芯线上打一个环绕结，再紧密缠绕5～8圈后剪去多余线头即可。
图3。
图4单股铜导线的十字分支连接如图5所示，将上下支路芯线的线头紧密缠绕在干路芯线上5～8圈后剪去多余线头即可。
可以将上下支路芯线的线头向一个方向缠绕[见图5(a)]，也可以向左右两个方向缠绕[见图 5(b)]。
图5（3）多股铜导线的直接连接。
多股铜导线的直接连接如图6所示，首先将剥去绝缘层的多股芯线拉直，将其靠近绝缘层的约1/3芯线绞合拧紧，而将其余2/3芯线成伞状散开，另一根需连接的导线芯线也如此处理。
电工最全的电线连接方法(图文)
•
16、业余生活要有意义，不要越轨。2021/5/52021/5/5May 5, 2021
•
17、一个人即使已登上顶峰，也仍要 自强不 息。2021/5/52021/5/52021/5/52021/5/5
