第一章 电器导体的发热计算
合集下载
第一章 电器的发热与电动力
一、导体通过电流时的能量损耗
根据焦耳定律，当导体通过电流I时，其中的能量损耗为：
W= I2 Rdt
0 t
此公式既适用于直流，也适用于交流（如果将I理解为 交流的有效值）。当导体的横截面和温度为恒值，即电流值 和电阻值保持不变时，上式可变为：
W=I2 Rt
第一节 电器中的基本热源
在直流的情况下，导体的电阻为： l
理想的辐射体，称为黑体，在单位时间内所
放射的辐射能为： dQ KAT 4 (W )
dt
式中，A为物体的辐射表面积（m2）;T为表 面的绝对温度（K）；K为玻尔茨曼常数，
K 5.67 10 W /(m K )
2 4
8
第三节 电器的散热与综合散热系数 2、两个物体间的辐射换热
dQ KA T 4 T04 (W ) dt
两个物体间通过辐射交换的净换热量与 T 4 之差成正比。
上式只适用于黑体，对于涂有碳黑的金 属片，近似地具有这种性质。
第三节 电器的散热与综合散热系数
其它类型的表面，辐射出的能量就不像黑体那么 多，但仍与 T 4 成正比，考虑这种表面性质，引入比 例因子 ，即物体的黑度，其值在0-1之间。
dQ KA T 4 T04 (W ) dt
正常工作，重则使电器损坏，以至影响电器所在
的系统的正常工作。
第二节 电器的允许温度和温升
软化点：材料的机械强度开始明显降低的温度。 影响软化点的因素： 软化点不仅与材料有关，例如铜和铁的软化点 就不一样，也与加热时间有关，例如长期加热时， 铜材料的软化点为100－200C，短时加热时则可 100 200 C 300 C 达 。 要求： 电器中的金属载流体的极限允许温度应低于它 的软化点。
根据焦耳定律，当导体通过电流I时，其中的能量损耗为：
W= I2 Rdt
0 t
此公式既适用于直流，也适用于交流（如果将I理解为 交流的有效值）。当导体的横截面和温度为恒值，即电流值 和电阻值保持不变时，上式可变为：
W=I2 Rt
第一节 电器中的基本热源
在直流的情况下，导体的电阻为： l
理想的辐射体，称为黑体，在单位时间内所
放射的辐射能为： dQ KAT 4 (W )
dt
式中，A为物体的辐射表面积（m2）;T为表 面的绝对温度（K）；K为玻尔茨曼常数，
K 5.67 10 W /(m K )
2 4
8
第三节 电器的散热与综合散热系数 2、两个物体间的辐射换热
dQ KA T 4 T04 (W ) dt
两个物体间通过辐射交换的净换热量与 T 4 之差成正比。
上式只适用于黑体，对于涂有碳黑的金 属片，近似地具有这种性质。
第三节 电器的散热与综合散热系数
其它类型的表面，辐射出的能量就不像黑体那么 多，但仍与 T 4 成正比，考虑这种表面性质，引入比 例因子 ，即物体的黑度，其值在0-1之间。
dQ KA T 4 T04 (W ) dt
正常工作，重则使电器损坏，以至影响电器所在
的系统的正常工作。
第二节 电器的允许温度和温升
软化点：材料的机械强度开始明显降低的温度。 影响软化点的因素： 软化点不仅与材料有关，例如铜和铁的软化点 就不一样，也与加热时间有关，例如长期加热时， 铜材料的软化点为100－200C，短时加热时则可 100 200 C 300 C 达 。 要求： 电器中的金属载流体的极限允许温度应低于它 的软化点。
电器导体的发热计算精品课件
式中 τ： 对流时，发热体与流体介质的温差； α：称表面传热系数或对流散热系数，W/(m2 K)； n： 与对流有关的非线性系数。可查表求出。
28
1-3 电器的热传递形式
Rr
dl
n
1
S
Pdl div(c )
29
1-3 电器的热传递形式
三、热辐射： 由电磁波传播能量，不需直接接触的传热方式。 1、热辐射的方式： 热能（发热）→（转变为）→辐射能（实质是一种电磁波）
14
1-2 电器中的热源
2、集肤效应： 交变磁通在导体内产生
反电势，中心部分的反电势 值比外表部分的大，导致导 体中心的电流密度比外表部 分小。
集肤效应的大小用电磁波 在导体中的渗入深度b表示
15
1-2 电器中的热源
渗入深度b的大小为： b＝
式中，ρ：电阻率；f：频率；μ：磁导率。 由于b越小，集肤效应就越强。 由上式可知，当频率f越高时，渗入系数 b越小，则集肤效应越强。
20
1-2 电器中的热源
f R100
21
1-2 电器中的热源
二、铁磁损耗： 电器中的载流导体在附
近的铁磁零件中产生交变磁通， 从而在铁磁体中产生涡流和磁 滞损耗。
22
1-2 电器中的热源 2 估算实心钢导体损耗曲线。
图中，I：流过钢导体 的电流，P：导体截面周长， A：外表面积，f：电流频率， Pm：钢导体损耗。
24
1-3 电器的热传递形式
电器散热有三种形式，即 热传导、热对流 和 热辐射。 电器的热损耗由它们散失到周围。 一、热传导：
由质点之间直接作用产生，存在于绝缘的液体、固 体、气体中。 1、热流量φcd：
a、定义：热流量φcd是指单位时间内通过给定面积Ｓ 的热量，它与该处的温度梯度gradθ（=dθ/dl）有关。
28
1-3 电器的热传递形式
Rr
dl
n
1
S
Pdl div(c )
29
1-3 电器的热传递形式
三、热辐射： 由电磁波传播能量，不需直接接触的传热方式。 1、热辐射的方式： 热能（发热）→（转变为）→辐射能（实质是一种电磁波）
14
1-2 电器中的热源
2、集肤效应： 交变磁通在导体内产生
反电势，中心部分的反电势 值比外表部分的大，导致导 体中心的电流密度比外表部 分小。
集肤效应的大小用电磁波 在导体中的渗入深度b表示
15
1-2 电器中的热源
渗入深度b的大小为： b＝
式中，ρ：电阻率；f：频率；μ：磁导率。 由于b越小，集肤效应就越强。 由上式可知，当频率f越高时，渗入系数 b越小，则集肤效应越强。
20
1-2 电器中的热源
f R100
21
1-2 电器中的热源
二、铁磁损耗： 电器中的载流导体在附
近的铁磁零件中产生交变磁通， 从而在铁磁体中产生涡流和磁 滞损耗。
22
1-2 电器中的热源 2 估算实心钢导体损耗曲线。
图中，I：流过钢导体 的电流，P：导体截面周长， A：外表面积，f：电流频率， Pm：钢导体损耗。
24
1-3 电器的热传递形式
电器散热有三种形式，即 热传导、热对流 和 热辐射。 电器的热损耗由它们散失到周围。 一、热传导：
由质点之间直接作用产生，存在于绝缘的液体、固 体、气体中。 1、热流量φcd：
a、定义：热流量φcd是指单位时间内通过给定面积Ｓ 的热量，它与该处的温度梯度gradθ（=dθ/dl）有关。
电气设备发热量计算
电气设备发热量计算
电气设备的发热量计算是一个重要的工程问题，它涉及到能源
消耗、设备运行安全性以及环境影响等方面。
在进行发热量计算时，需要考虑以下几个方面：
1. 设备功率，首先需要确定电气设备的额定功率，通常可以从
设备的技术参数或者设备铭牌上找到。
如果是多个设备并联使用，
需要将它们的功率相加。
2. 运行时间，确定设备的运行时间，不同的运行时间会影响设
备的发热量累积。
如果设备是间歇性运行的，需要考虑到这一点。
3. 环境温度，环境温度对设备散热的影响很大，通常情况下，
环境温度越高，设备的发热量就越大。
4. 设备效率，不同的设备有不同的能量转换效率，这也会影响
到设备的发热量。
一般来说，可以使用以下公式来计算电气设备的发热量：
发热量 = 设备功率× 运行时间。
在实际工程中，还需要考虑到设备的散热方式、设备的安装环境、设备的热损耗等因素，以及可能的温度补偿等。
另外，还需要根据具体情况考虑设备的功率因数、谐波产生等因素对发热量的影响。
总之，电气设备的发热量计算是一个复杂的工程问题，需要综合考虑多个因素，以确保设备的安全运行和能源的合理利用。
第一章 电器导体的发热计算
→ → → →
电器的零部件材料老化； 电器的性能指标降低；
电器的使用寿命降低； 严重时，烧毁电器。
1) 金属材料 当金属材料的温度 θ 高达一定数值以后，其机械强度 σ 会 显著降低。
软化点: 机械强度开始显著下降时的温度称为材料的软化点。
软化点不仅与材料种类有关，还是加热时间的函数，加热
时间越短，材料到达软化点的温度越高。
，查
§1-2 电器的热源
（2） 矩形截面导体的Kj值查表1-2得。其中, ke ＝510－2 fab /
4、一铜质圆截面导体，直径为6cm,当通过50Hz交流电流时工 作温度为100°C，试求导体的集肤系数和长100m的交流电阻。 交流R100∽(= Kj R100-)？
解：已知铜导体0℃时的阻率和电阻温度系数分别为：
25平方毫米铜电源线的安全载流量－－120A。
如果是铝线，线径要取铜线的1.5-2倍。 如果铜线电流小于28A，按每平方毫米10A来取肯定安全。 如果铜线电流大于120A，按每平方毫米5A来取。
铜的自然属性 铜是人类最早发现的古老金属之一，早在三千多年前人类就开始使
用铜。自然界中的铜分为自然铜、氧化铜矿和硫化铜矿。自然铜及氧化
l
Kf: 考虑集肤效应和邻近效应的附加损耗系数，数值大小为 Kf=Kl*Kj (Kl为邻近系数，Kj为集肤系数)；J为导体电流密度；
R: 电阻，R=ρl/A
为导体材料的密度。
电阻率与温度之间的关系可表示为：ρ=ρ0（1+αθ+βθ2+…） 100℃以内时，电阻R=ρ0 (1+αθ)*l/ A
§1-2 电器的热源
§1-1 电器的允许温升
4、温升计算：温度决定电器各部件工作性能，但是考核电器质量 时以温升作为指标。而电器运行场所的环境温度因地而异，故只 能规定一个统一的环境（我国规定为35 ℃ ），据此在计算规定 的允许温升 ，若令零部件温度为 ，则有： 35

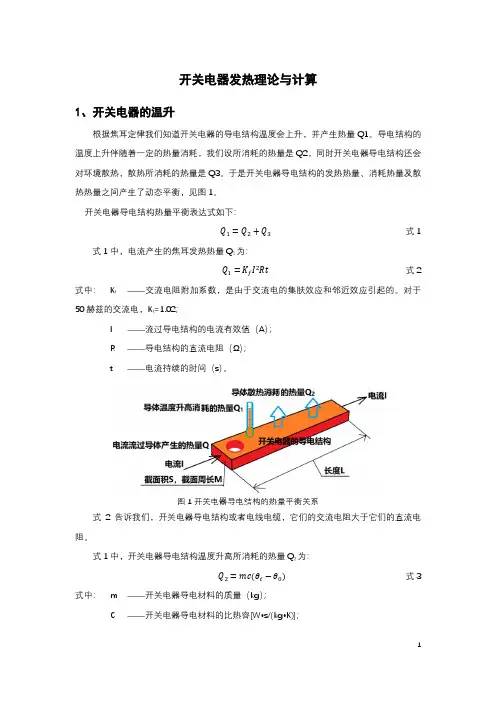

开关电器发热理论
开关电器发热理论与计算1、开关电器的温升根据焦耳定律我们知道开关电器的导电结构温度会上升，并产生热量Q1。
导电结构的温度上升伴随着一定的热量消耗，我们设所消耗的热量是Q2，同时开关电器导电结构还会对环境散热，散热所消耗的热量是Q3。
于是开关电器导电结构的发热热量、消耗热量及散热热量之间产生了动态平衡，见图1。
开关电器导电结构热量平衡表达式如下：QQ1=QQ2+QQ3式1 式1中，电流产生的焦耳发热热量Q1为：QQ1=KK ff II2RRRR式2 式中：K f——交流电阻附加系数，是由于交流电的集肤效应和邻近效应引起的。
对于50赫兹的交流电，K f=1.02；I ——流过导电结构的电流有效值（A）；R ——导电结构的直流电阻（Ω）；t ——电流持续的时间（s）。
图1 开关电器导电结构的热量平衡关系式2告诉我们，开关电器导电结构或者电线电缆，它们的交流电阻大于它们的直流电阻。
式1中，开关电器导电结构温度升高所消耗的热量Q2为：QQ2=mmmm(θθtt−θθ0)式3 式中：m ——开关电器导电材料的质量（kg）；C ——开关电器导电材料的比热容[W•s/(kg•K)]；θt——开关电器导电材料的当前温度；θ0——开关电器导电材料的初始温度。
式1中，开关电器导电结构散热所消耗的热量Q3为：QQ3=PPRR=KK tt AAAARR式4 式中：P ——散热功率(W)；t ——电器的工作时间(s)；K t——综合散热系数[W/(m2•K)]；A ——散热面积(m²)；τ——温升（K），温升等于开关电器导电结构表面温度θ与环境温度θh之差。
式4中的散热功率P=K t Aτ叫做牛顿散热公式，当然是牛顿首先提出并运用的。
图2 牛顿散热公式是热对流、热传导和热辐射作用的综合注意到温升的单位既可以是开尔文温标K，也可以是摄氏度℃。
我们设环境温度是25℃，设开关电器导电结构的温度是35℃，则温升τ=35℃-25℃=10℃。

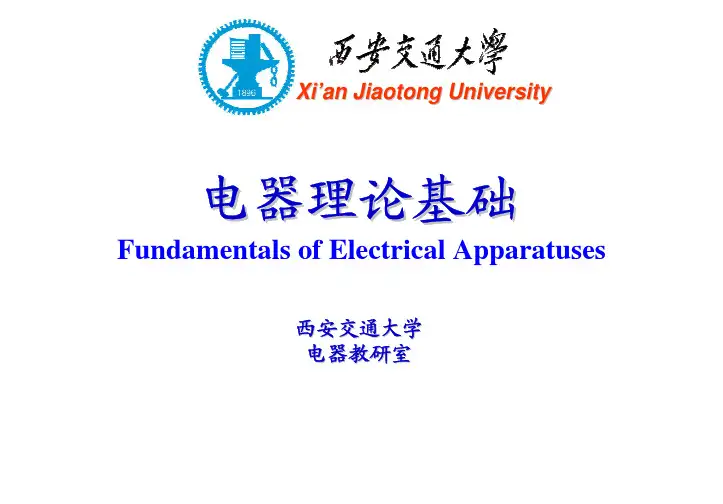

【名师名校精品课件】西安交通大学电器理论基础-第1章-电器导体的发热计算
