1450酸轧轧机工艺讲解
酸轧轧机工艺讲解讲诉
功能：卷取带钢，使带钢成卷。 参数：卷取张力：max.115 kN
卷筒：Φ508/Φ610×1450 mm
扬子江冷轧板有限公司
轧2、机轧段辊设数备据参数
轧机
单位
轧辊
辊身直径最大/最小 mm
辊身长度 辊颈直径 轧辊近似重量
两条机组设计年产量200万吨，单卷重量6-28 吨。机组主要 工艺参数：
入口段速度：最大500m/min 酸洗段速度：最大200m/min 圆盘剪速度：最大250m/min 轧机段速度：最大1700m/min 产品规格：厚度：0.18-2.0（mm）； 宽度：750-1300（mm）
扬子江冷轧板有限公司
酸轧车间工艺流程
主要设备组成有：开卷机、激光焊机、入口活套、破鳞拉矫机、 酸洗槽、漂洗槽、出口活套、圆盘剪、联机活套、五机架连轧 机、飞剪、卷取机及焊缝检测仪、张力辊、纠偏辊、测厚仪、 板型仪等。
扬子江冷轧板有限公司
轧机段主要设备介绍
五机架连轧机
卷取机
功能：改变带钢规格和改善板型。 参数：工作辊：450/390×1420mm
扬子江冷轧板有限公司
轧机工艺讲解
酸轧工艺流程及产品介绍 酸轧工艺流程 轧机段设备各项参数 轧机段各项仪表
扬子江冷轧板有限公司
酸轧工艺流程及产品介绍
酸轧机组，采取酸洗-冷轧联合工艺，设备大量采取国内外 合作方式制造，技术先进、成熟，装备水平达世界一流。主要技 术有：激光焊接技术、喷射紊流式酸洗技术、五机架六辊轧制技 术以及全线自动带钢跟踪控制技术，能实现板厚、板形全自动控 制，可为后续工序提供尺寸精确板型好、表面光洁性能高的冷轧 原料。
1450VC轧机的设计
目录摘要 ..................................................................................................................... １Abstract .. (2)1绪论 (3)1.1四辊轧机的板形控制问题 (3)1.2六辊HC轧机的出现极其机构原理 (4)1.2.1 UHC轧机的特点 (7)1.2.2 纵观HC轧机的研制与应用，大体可分为下述三个阶段： (9)2 设备主要参数及计算 (12)2.1力能参数 (12)2.1.1 材料：热轧酸洗低碳钢带卷、紧卷，每卷焊缝不多于一个 (12)2.1.2 产品 (12)2.13六辊可逆式VC轧机 (12)2.2轧制力的计算 (12)2.2.1轧制压下规程的制定 (13)2.2.2轧制力计算 (13)2.3轧制力矩的计算 (19)3 六辊可逆式VC轧机 (23)3.1轧机主要技术参数 (23)3.1.1 辊系尺寸： (23)3.1.2压下及各部分油缸性能 (23)3.2上轧制线调整装置 (24)3.3机架主要尺寸 (24)3.4可逆式六辊VC轧机结构说明 (25)3.4.1 机架 (25)3.4.2轧辊轴承 (25)4 辊系受力分析 (27)4.1辊系受力分析 (27)4.1.1工作辊受力分析 (27)4.1.2中间辊受力分析 (28)4.1.3滚动摩擦力臂m的计算 (29)4.2偏心距的选择 (31)5 轧机主要零部件强度校验 (33)5.1轧辊轴承的强度校核 (33)5.1.1工作辊轴承 (33)5.1.2支撑辊轴承： (34)5.2轧辊强度的校验 (35)5.2.1工作辊强度校验 (35)5.2.2支撑辊强度校核： (37)5.2.3轧辊的接触应力校验 (38)6 机架的强度和刚度计算 (40)6.1 机架机架材料及许用应力 (40)6.2机架强度计算 (40)6.3对机架刚度的计算 (43)7 中间辊轴向的计算 (45)7.1中间辊轴向抽动距离S的确定 (45)7.2中间辊轴向抽动力： (45)7.3弯辊力得确定 (46)结论 (47)致谢 (48)参考文献 (49)摘要随着现代工业的发展，对金属板形的要求越来越高。
鞍钢1450(4#)连退工艺介绍-PPT精选文档
缺点：
鞍钢股份冷轧厂
退火炉段工艺介绍
退火炉段主要包括预热段、加热段、保温段、缓冷段、 快冷段、过时效段、终冷段、淬水冷却段。
鞍钢股份冷轧厂
连退工艺图简介
鞍钢股份冷轧厂
1.预热段
预热段主要用来回收退火炉排出废气中的热，预 热带钢。另外，用来将热气氛吹到带钢表面使带 钢进入淬火段退火前表面干净和除掉氧。
鞍钢股份冷轧厂
产品大纲
一、原料
• 材料：冷轧低碳铝镇静钢，超低碳IF 钢，HSS（ 低合金高强钢、TRIP、DP、BH）。 • 机械性能：抗拉强度max1200Mpa • 屈服强度：max1100Mpa • 残油、油脂含量：≤450mg/m2/面 • 铁粉含量：≤200mg/m2/面 • 带钢厚度： 0.25－2.0mm • 带钢宽度： 700－1380mm • 最大卷重： 28t • 钢卷外径：φ1000mm～φ2100mm • 钢卷内径：φ508mm
5.终冷段
终冷段主要是将带钢从过时效温度冷却至进入淬 火罐可接受温度。
6.水淬槽
水淬槽的功能主要是将带钢冷却到平整机要求的 接近但不大于40度。
鞍钢股份冷轧厂
三、最终产品品种分类
产品名称 规 格 品种 CQ
DQ 冷轧卷 厚度：0.25-2.0mm 宽度：700-1350mm DDQ EDDQ/SEDDQ HSS 小计 产量 t/a %
备注
36000
24000 180000 240000 120000 600000
6
4 30 40 20 100 产品定位：家电生产人员素质高，在冷轧生产技术力量薄弱 的厂家建设连续退火线，相对达产时间一定要长。 （2）生产厚规格产品有困难。尽管连续退火工艺在世界范围内发展十分迅 速，但目前还不能完全取代罩式炉，在连续退火线上生产厚度大于2mm的带 钢较苦难，厚度大于2.5mm的带钢尚不能生产。 （3）生产规格范围不宜太宽。连续退火机组，可根据品种规格严格控制许 多参数，如果一条线上生产规格太多，将增加控制难度，而罩式炉不受规格限 制。 （4）产量变化灵活性较差。现在连续退火机组最小能力为30万t/a，最大 已超过100万t/a。而一个炉台罩式炉年产1万t左右。随车间产量变化，罩式 炉可随时增减，十分灵活，这是连续炉无法办到的。
1450五机架UCMW冷连轧轧机简介解析
名称
型号
数量 供货 重量 备注
对中行程：
+/- 100 mm
精确度： 纠偏辊 压辊
+/- 1mm以内
Φ1200mm（包括15mm的聚氨酯外 壳）×1700mm
2
Φ280mm×1700mm
1
带钢对中液压缸：
Ф180/100 mm X 280 mm
1
压辊气缸：
Ф250/63 mm X 100 mm
2
3.04 轧机入口液压剪
名称
型号/参数
数量
供货 重量
备注
开口度
720－1740mm
液压马达
13.7 Mpa×Approx.67 r/min 1套
宽度调整速度 10mm/s（单侧）
垂直辊子
Φ100mm×300mm
每侧2个
3.06.2 Three Roll Bridle
类型：中间下压型 位置：1号轧机入口末端，装在轧机牌坊立柱间。 功能：通过液压压下中间辊，防止带钢在轧机入口跑偏。 中间辊的提升和降落是靠齿条齿轮同步机构实现同步。
辊颈轴承： 型号: φ245 mm/φ345 mm × 310 mm ，四列圆锥滚子 轴承； 厂家: KOYO, NSK, NTN 或同类轴承 单个轴承座重量：1003 kg/pc. 轧辊和轴承座装配后的总重： 5070 kg
3.07.3.2 中间辊轴承座
辊颈轴承： 型号: φ279.4 mm/φ393.7 mm × 320 mm ，四列圆锥滚子 轴承； 厂家: KOYO, NSK, NTN 或同类轴承 单个轴承座重量：1120 kg/pc. 轧辊和轴承座装配后的总重：6356 kg
压力测量: No.1 mill, Load cells No.2 --- No.5 mills, Pressure cells

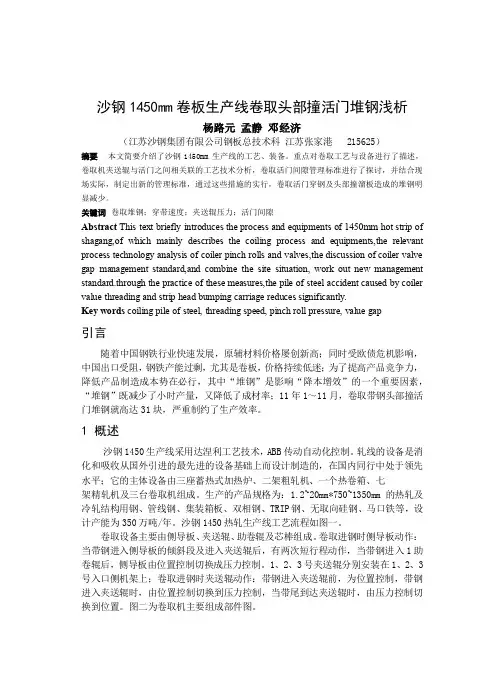

沙钢集团1450mm生产线卷取堆钢浅析
沙钢1450mm卷板生产线卷取头部撞活门堆钢浅析杨路元孟静邓经济（江苏沙钢集团有限公司钢板总技术科江苏张家港 215625）摘要本文简要介绍了沙钢1450mm生产线的工艺、装备。
重点对卷取工艺与设备进行了描述，卷取机夹送辊与活门之间相关联的工艺技术分析，卷取活门间隙管理标准进行了探讨，并结合现场实际，制定出新的管理标准，通过这些措施的实行，卷取活门穿钢及头部撞溜板造成的堆钢明显减少。
关键词卷取堆钢；穿带速度；夹送辊压力；活门间隙Abstract This text briefly introduces the process and equipments of 1450mm hot strip of shagang,of which mainly describes the coiling process and equipments,the relevant process technology analysis of coiler pinch rolls and valves,the discussion of coiler valve gap management standard,and combine the site situation, work out new management standard.through the practice of these measures,the pile of steel accident caused by coiler value threading and strip head bumping carriage reduces significantly.Key words coiling pile of steel, threading speed, pinch roll pressure, value gap引言随着中国钢铁行业快速发展，原辅材料价格屡创新高；同时受欧债危机影响，中国出口受阻，钢铁产能过剩，尤其是卷板，价格持续低迷；为了提高产品竞争力，降低产品制造成本势在必行，其中“堆钢”是影响“降本增效”的一个重要因素，“堆钢”既减少了小时产量，又降低了成材率；11年1～11月，卷取带钢头部撞活门堆钢就高达31块，严重制约了生产效率。

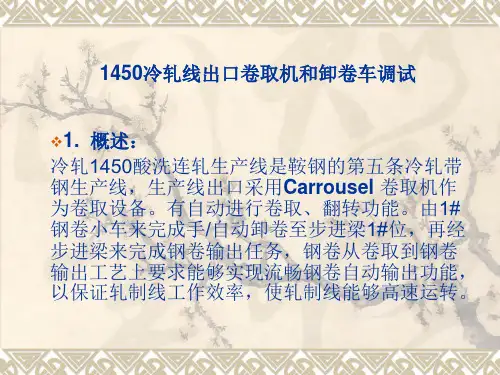

1450冷轧线出口卷取机和卸卷
3. 设备自动执行顺序和控制过程 重点设备： 1、轮盘传动设备 2、卸卷小车升降位置传感器（码盘） 3、卸卷小车走行位置传感器（码盘） 4、比例阀控制板 5、卸卷小车走行传动 6、助卷器压力调节比例阀 关键环节： 1、轮盘翻转 2、助卷器皮带张力切换 3、卸卷小车小车升降系统高低压切换 4、小车升降及走行定位
3.2 卸卷小车动作过程 初始位置(卷取机卷筒上有钢卷) →上升快速/ 慢速 (高度对中) →上升停止(卸卷小车鞍座与 钢卷接触，卷筒缩径) →前进快速/慢速→中 间位置→前进停止→下降快速/慢速→下降停 止→前进快速/慢速→前进停止(在步进梁受料 鞍座处，受料鞍座上无钢卷) →下降慢速→下 降停止(钢卷落在步进梁受料鞍座上) →后退 快速/慢速→后退停止(初始位置)
轮盘调试（变频器驱动） 轮盘调试（变频器驱动） 1. 变频器与PLC采用Profibus DP进行通讯连接，在变频器单体调试完成 后，要对二者之间通讯进行调试，核对控制字和状态字的设置（控制字 PZD1的第10位为DP网通讯使能，要求建立通讯后常为“1”）。在设备 本地运行时从状态字中读取所需设备运行电流、转矩、速度等数据值， 卷取机轮盘运行时PLC需要它的转动角度 转动角度，由PZD3传送。 转动角度 2. 通讯调试后，将轮盘的止动器、夹紧器、外支撑和助卷器打开，关闭 液压开闭器开关，使它们对轮盘运行没有干涉，在维护模式下操作轮盘 运行，根据角度反馈和机械设备实际位置定位极限。选择手动模式，执 行轮盘转动一周控制，观察个定位点信号并应用PDA记录反转运行角度 和速度曲线（见附表1），以判断信号的准确性和可靠性。考核轮盘自 动反转执行指令发出顺序是否正确。 3. 轮盘运行速度给定曲线控制由功能块FB_POS（图2）实现。定位块 提供了最大速度、最小速度、加速时间、减速时间、位置设定和实际位 置值等接口，并为定位精度提供了设定接口。轮盘翻转电机额定速度为 1000r/min,功能块接口V_MAX设定为15.0（90%×额定速度）,V_MIN设 定为0.375（2.25%×额定速度），减速时间T_DEC为10.1秒，加速度 到零的时间T_AB为10.1 ，定位精度TOL为0.1（单位：角度）。设备工 艺要求在轮盘转动到88.5°时，电动机达到最大设定速度，在转动到 178°时，轮盘转速为最小设定速度，所以，加/减速时间依据这个要求 调试设定。轮盘转动速度曲线由功能块控制特性得出。
热轧1450精轧机设备组成及原理简介
精轧机压下装置 • 3、上阶梯垫装置：
• 位于AGC液压缸与上支承辊之间，通过螺栓把合在AGC液 压缸上。每架轧机有1套上阶梯垫装置，阶梯垫窜动液压缸 安装在传动侧（行程600，一级行程150），2块阶梯垫中间 通过连杆铰接。4级高差，F1-F6高差80（F5-F6最后一级高 度（最厚一级）不采用，故而实际使用高差60）。
AdwF5-F6= h+（D F5-F6/2+ dF5-F6）-625
• 例 如： F1-F4 下工作辊 直径 720mm ， 下支承辊 直径 1351mm 时，（d+D）/2=1395.5mm，按上表用第9阶梯垫， h=170mm。 • 下工作辊上辊面标高 ： • AdwF1-F4=170+1395.5-755=+810.5mm
• 轧线标高的确定 轧线名义标高为+815mm，允许偏差为 ±5mm，标高A在+820~+810范围内（即下工作辊上辊面标 高），其参考点为车间地平面为±0。
精轧机下阶梯垫
• 轧线标高Adw与下阶梯垫厚度h、工作辊直径d和支承辊直 径D的关系为：（见上页附表）
• F1-F4
• F5-F6
AdwF1-F4= h+（D F1-F4/2+ dF1-F4）-755
精轧机压下装置
• 主要补偿工作辊重磨量，支承辊磨损后的调节靠人工在承 压垫板底部加垫板（垫板共3种，厚度分类：20、40、 50）。另上阶梯垫可以实现快速换辊（直接达到最薄厚度）
支承辊直径 1450~1410 1410~1370 1370~1330 1330~1300 垫板厚度 0（不采用垫板） 20 40（20+20） 50（20+20+10）
1450生产线简介
k)采用带高位水箱的层流冷却装置，层流冷却装置分粗调区 和精调区，控制开启的喷水组数和调节水量，保证精确的 卷取温度； l)卷取机前面设有全液压式侧导板，带短行程控制功能，保 证带钢严格地对中，改善卷形； m)采用三助卷辊全液压式的地下卷取机，卷筒为无级涨缩式， 助卷辊具有自动踏步控制（AJC）功能，防止内层钢卷在 较大的压力下被带钢头部挤压造成压痕，保证卷取质量； n)卷取机后设有钢卷自动打捆，便于钢卷的储存和运输； o)从板坯上料开始至钢卷运输全过程实现计算机自动控制和 生产管理，自动化系统分为基础自动化系统（一级）、过 程控制计算机系统（二级）； p)主辅传动全部采用交流调速装置，维护量小，效率高。
6.主要工艺特点
a)为节省能源和降低生产运行成本，实现最大限度地节能， 采用直接热装轧制（DHCR）的方式。连铸和热轧毗邻布置， 以利于缩短工序间工艺流程，实现直接连接和组织一贯制 管理的连续化生产； b)轧线除设有高压水粗除鳞、精除鳞外，在粗轧机立辊前和 水平辊轧机后也设有除磷点，保证将板坯和中间坯表面的 氧化铁皮清除干净，改善带钢表面质量； c)具有能力强大的四辊粗轧机，四辊轧机设有电动压下＋液 压微调液压缸，可提高中间坯厚度精度，纠正镰刀弯。粗 轧机附属的立辊轧机采用全液压压下，具有AWC和SSC功能， 可提高宽度控制精度，减少头尾失宽，提高成材率；
生产线设备组成设备名称数量单位精轧机组6架预留f7生产主要钢种碳素结构钢优质碳素结构钢低合金结构钢焊接结构用耐候钢汽车大梁用钢焊接气瓶用钢花纹钢板集装箱用钢高耐候结构钢管线钢以及供冷轧的中低牌号无取向硅钢超低碳钢if等
吉林钢铁 1450热带钢连轧机介绍
轧钢项目部
钢铁生产的主要流程
（1） 烧结厂对外购的矿粉经过粗加工，生产出球团矿、烧 结矿。 （2） 由焦化厂将焦煤产制成焦炭。 （3） 由炼铁厂将焦化厂、烧结厂的产品进行炼制，炼成铁 水，为供给炼钢厂的原料。 （4） 炼钢厂接到炼铁的铁水后经过转炉、炉外精炼等工艺 送给炼钢厂的连铸车间，由连铸车间将精炼后的钢水浇铸 成连铸板坯供轧钢厂使用。 （5） 轧钢厂将炼钢连铸生产出的板坯进行加热、轧制后形 成我厂最终产品—钢卷。
1450mm酸连轧机组活套张力控制
1450mm酸连轧机组活套张力控制冷连轧活套张力控制的动静态精度对于稳定轧制过程至关重要。
在结合活套张力控制原理的基础上设计出1 450 mm 冷连轧机活套电气控制系统，详细介绍了活套张力控制系统的控制原理及实现方案，对惯性力矩、弯曲力矩和摩擦力矩进行补偿，随后分析活套的运行情况。
实践证明此活套控制系统具有较好的控制效果，满足生产工艺的要求。
标签：冷连轧机;活套;恒张力控制;S120交流传动装置1、概述在冷轧带钢控制系统中，为保证产品质量和工艺过程稳定，无论是冷连轧机还是可逆冷轧机均需要稳定的张力控制。
按照不同的工艺要求：较典型的张力控制方法有间接张力控制和直接张力控制，间接张力控制常用于开卷、卷取、活套的控制;直接张力控制则用于精度较高的张力控制系统，冷连轧生产中常用于机架间的张力控制。
文中所设计的1450mm 6辊5机架酸连轧机组已于2019年初正式投产，其活套控制系统采用间接张力控制。
在活套的控制系统中，活套不仅需在同步运行时保持张力恒定，且要求系统能准确地在加减速过程中进行动态力矩补偿，并根据活套车的位置对张力给定进行修正。
2、入口水平活套2.1设备组成入口活套为水平活套，活套系统由活套车、活套车驱动装置、活套门、底部带钢支承辊、换辊小车和钢绳缓冲装置组成。
活套车上设有带钢转向辊、滑轮组及带钢支承辊和车轮，活套车的一侧设有水平滚轮，通过偏心轮来调整滚轮的开口度。
活套车上带有滑槽用以控制活套门的关闭。
活套车车体为焊接钢结构框架。
活套车驱动装置由电机减速机驱动，并保证活套车时刻处于可控状态。
当活套车运动时，设在活套车上的滑槽引导与活套门关联的连杆机构开始转动并带动活套门开闭。
活套门用于支撑存储的带钢，安装在活套车行进方向的两边，通过连杆机构由活套车驱动来完成开闭摆动。
底部带钢支承辊用来支持底部存储带钢的运行。
2.2设备性能酸洗入口活套由3臺电机组成，电机参数如下：其交流传动采用西门子公司交流传动装置，型号为：S120系列。
五机架工艺
五机架工艺预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制目录一、五机架安全生产注意事项-------------------1二、1450五机架生产工艺操作简要--------------3三、五机架轧制工艺注意事项及常见故障排除-----8四、1450五连轧轧辊装配操作规程--------------11五、液压常识---------------------------------24六、液压、润滑泵站远程操做台操做规程---------30七、五机架产品主要缺陷-----------------------31八、关于轧机轧制规格研讨会纪要---------------39五机架安全生产注意事项1:严禁在非吸烟区吸烟.2:严禁在轧机上打闹,进入生产现场需穿戴好防护用品：安全帽、安全鞋、工作服、手套等,不离岗窜岗，不准饮酒后上班，上班时间不做个人私事，认真做到“三不伤害”确保安全生产，文明生产。
3:严格按照操作规程操作,严禁违章操作,设备在运转时严禁用手去触摸设备及钢板。
4:进入生产现场必须戴安全帽,进机架处理带钢必须戴手套.5:进入机架检修必须销安全销,在机架内磨辊子必须销安全销而且必须有专人监护,操作箱必须有专人负责操作.6:在机架上或油库动火必须上报厂部,经批准后方可动火并做好监护.7:机修工或液压工在机架内检修时班长必须指定专人监护.8:行车工不允许穿高跟鞋、拖鞋、裙子上班。
9:正确选用钢丝绳、吊环、卸扣（使用前应检查钢丝绳有无毛刺、打拆断裂，尽量使用无损坏的吊装工具）。
10:吊运重物时，由一人负责准确的指挥行车工，吊运轧辊时，严禁碰撞、歪拉斜吊。
11:轧辊起吊后，保持一定的距离，严禁工作人员在轧辊下面行走工作。
12:行车工应严格遵守“十不吊”的原则，密切配合地面工作人员，听从指挥进行操作，指挥信号不明时不能盲目操作。
1450五机架生产工艺操作简要－。
1450轧机轧制工艺规程
14503#轧机轧制工艺规程一、适用范围本规程适用于无锡西城特种薄板有限公司14503#轧机试生产轧制工艺过程。
二、机组工艺参数轧制材料：低碳钢、中碳钢、低合金钢、电工钢等轧制规格：H=0.35~2.0mm B=900~1300mm原料规格：H=1.5~5.0mm B=900~1300mmd=Ф610mm Dmax=Ф2000mm成品卷径：d=Ф610mm Dmax=Ф2000mm轧辊尺寸：工作辊Ф385/Ф425×1460mm中间辊Ф440/Ф490×1480mm支撑辊Ф1200/Ф1300×1450mm工作辊硬度：>85HSD中间辊硬度：75~80HSD支撑辊硬度：64~68HSD张力：开卷：7~70 KN卷取：7~70 KN(单电机) 70~140 KN(双电机)轧制速度：Vmax=900m/min最大轧制力：Pmax=20000 KN最大轧制力矩：Mmax=120 KN.m工作辊正/负弯辊力（单侧）：360 KN/ 200KN中间辊正弯辊力（单侧）：400 KN中间辊横移量：Max365 mm主电机功率：Nmax=1197*4 KW= 4788 KW主电机转速：350/800 r/min 减速比：1.0588传动方式：双电机上、下工作辊单独传动三、轧制工艺规程3.1原料制度3.1.1化学成分低碳钢化学成分应符合下表规定其余化学元素：N2≤0.005%，Cu≤0.15%，Cr≤0.08%，Ni≤0.10%，也可供应符合上表规定的其他牌号钢种。
3.1.2尺寸精确性和均匀性3.1.3坯料表面质量钢带表面不得有气泡、结疤、裂纹、夹杂和其他对使用有害的缺陷，钢带卷不得有分层。
3.1.4工艺性能冷轧用坯料力学性能应符合下表规定3.2压下制度3.2.1压下制度主要是依据设备能力﹑轧制要求，充分利用带钢塑性，并考虑加工硬化程度，用最少的道次，最大的压下量，分配道次加工量，以尽可能减少中间退火次数，轧出质量合格的产品，达到优质﹑高产﹑低成本，操作方便﹑可靠。
沙钢1450热带钢轧机结构设计
的外侧安装有接轴液压抱紧装置，在换辊时由 4 个液压缸驱动 2 对卡板抱紧 2 根万向接轴。轧辊材料为合金
锻钢辊，轴承采用无键型油膜轴承。轧机下部设置有换辊底座及调整垫板，辊径变化后的轧制标高通过人工
加减垫板调整。在轧机底部两侧牌坊外侧设置 4 个轧辊抬升液压缸，换辊时可将下辊装配顶起。在轧机的入
口、出口侧设置有上下导卫、除鳞和冷却装置，上部的入出口导卫、除鳞和冷却装置各由 1 个升降液压缸连
在前，下电动机在后。接轴及平衡装置的结构类同于 R1 二辊轧机。压下装置由电动压下+液压 AGC 组成，
电动压下结构及技术参数等同于 R1 二辊轧机电动压下，2 个液压 AGC 缸安装在两侧的电动压下和上支承辊
轴承座之间。轧机上部设置有上支承辊平衡装置，结构类同于 R1 二辊轧机。轧机牌坊为整体铸造形式，在操
在前，下电机在后。接轴形式为十字万向节式不可伸缩万向接轴，上、下接轴各设置了 1 套液压平衡装置，
在轧制和换辊过程中分别平衡上、下接轴。压下装置为电动压下，由 2 台压下电机经 2 台蜗轮蜗杆减速机传
动压下螺丝、并在上轧辊平衡装置配合下带动上轧辊调整开口度，2 台压下减速机的输入轴之间设置有 1 台
位置辊；成形辊是1根惰辊，由2个液压缸驱动绕固定点摆动升降；1号托卷辊由1台电机通过1台减速机传动万
向接轴带动2根辊子转动，由2个液压缸驱动驱动1个辊架上的2根辊子绕固定点摆动升降；稳定器两侧推板各
由1个液压缸分别驱动调整开口度；开卷器回转臂由2个回转缸驱动，插入臂由1个液压缸驱动；推卷辊为惰辊，
由1个液压缸驱动使其摆动升降；2号托卷辊由1台电机通过1台减速机传动万向接轴带动A、B、C、D共4根辊
辊轧机共用 1 套接轴更换 C 形钩和 1 套换辊 C 形钩。换辊时起吊高度为 11.6 米，是轧线设备最大起吊高度。
【2017年整理】1450平整机平整工艺规程
1450平整机平整工艺规程一、适用范围及平整目的此工艺规程适用于无锡西城特种薄板有限公司1450平整机组。
平整目的：消除退火钢带的屈服平台，改变钢带的加工性能；改善钢带的平直度；使钢带表面具有一定的粗糙度。
二、机组主要技术参数来料材质：屈服强度≤370MPa，抗拉强度≤550MPa厚度：0.35~2.0mm 宽度：900~1300mm最大轧制压力: 11000 kN 最大轧制力矩: 13.5 kN.m最大轧制速度: 15 m/s 穿带速度: 0.30 m/s开卷张力: 2.8～28 kN 卷取张力: 4.5～45 kN入口张力辊与平整机间张力: 5.2～52 kN出口张力辊与平整机间张力: 8.1～81 kN工作辊尺寸: F500/F440×1480 mm支承辊尺寸（与轧机相同）: F1300/F1200×1450 mm开卷机卷筒直径: F610 mm (真圆) 涨缩范围:F570/F625 mm卷取机卷筒直径: F610 mm (真圆) 涨缩范围:F585/F610 mm平整延伸率：3% (max)液压推上缸行程: 205 mm工作辊正弯辊力（单侧）: 400 kN 负弯辊力（单侧）: 350 kN工作辊最大开口度(新辊): 20 mm液压推上系统压力: 25 MPa 平衡及弯辊系统压力: 25 MPa一般液压系统压力: 14 MPa 气动系统压力: 0.4～0.6 Mpa三、工艺过程简要描述平整机组在工序上设置在罩式退火炉之后，对退火后的带钢进行平整，使其具有良好的机械物理性能和表面质量。
5.1 上卷5.1.1 上卷前的准备上卷小车处于3#位，开卷机活动支承处于打开位置且卷筒处于缩径状态，入口钢卷开卷刀活动导板处于缩回位置，开卷机压辊处于打开位置。
5.1.2 上卷上卷小车共有4个运动位置，1# 、2#位设置鞍座为钢卷存放位，3#位为对中位置，4#位为机组中心线及预开卷位置。
酸连轧机组——酸洗工艺概述(精制资料)
严选课件
19
• 工艺段：
• 酸洗槽→漂洗槽→带钢烘干装置（含带钢边部吹扫装 置）
严选课件
20
• 出口段：
• 4#张力辊（两辊式）→4#纠偏辊（两辊式）→2#活套 →3#焊缝检测仪→5#纠偏辊（单辊式）→2#转向辊（ 单辊式）→4#焊缝检测仪→月牙剪→6#纠偏辊（三辊 式）→圆盘剪→3#转向辊（单辊式）→去毛刺机→废 边卷取机→4#、5#转向辊（均单辊式）→立式检查站 →5#张力辊（两辊式）→6#、7#转向辊（均单辊式） →3#活套→5#焊缝检测仪→出口段过渡台架→ 轧机段
严选课件
23
• 钢卷在开卷机（外支撑、开卷器、压辊、反 弯辊）上开卷后，带钢头部经过夹送辊后进 入七辊直头矫直机（仅在穿带、甩尾速度时投入使用，去除
钢卷头、尾处较多的氧化铁皮，并矫直带钢头、尾部，便于穿带和焊
接），随后喂进入口双层剪，此时夹送辊和直 头机闭合停止使用，带钢头部通过入口剪。 入口剪自动切除带钢头部，切下的废料通过 滑槽进入废料箱。切头后的带钢，被送到 No.2转向夹送辊前的位置等待。
严选课件
30
• 检查后的带钢通过No.3活套装置，并经纠偏 辊、张力辊及侧导对中装置，最后经三辊稳 定装置进入五机架连轧机，按照设定的轧制 工艺对带钢进行连续轧制。其中轧机入口处 的双辊纠偏装置为精纠偏，纠偏精度±1mm， 以保证带钢进入轧机时绝对对中。轧机按照 预定的厚度和板形要求，实施相应的厚度和 板形控制方式，使出口带钢达到要求。
严选课件
32
• 按照轧制规程的要求，带钢经过串列式五机 架六辊冷连轧机，达到规程所要求的成品厚 度。
• 完成轧制的带钢通过助卷器，进入张力卷取 机进行卷取。按所需卷重或带钢长度进行分 卷，由安装在No.5机架出口的飞剪完成。
吉林钢厂1450热轧工艺设计
20%
集装箱板
GB/T4171—1984 09CuPCrNi—A
耐蚀钢
JIS G3125 JIS G3114
SPA—H SMA41～SMA58
5%
机车车辆板 GB/T4172—1984 09CuPTiRE
管线钢 石油管线用钢
API5L
X42～X60
5%
注：产品的抗拉强度σb≤600N/mm2（室温）。
6.1～9.0 10000
30000
60000
90000 190000 6.33
9.1～12.7 5100
10000
38000
63000 116100 3.87
产量 ( t ) 305100 740000
879900 1075000 3000000 —
比例(%) 10.17
24.67
29.33
35.83
1
通钢集团吉林钢铁有限责任公司 1450 热轧线工艺初步设计
吉林钢铁有限责任公司
（热轧1450工艺初步设计）
1. 设计规模、产品和原料
（1）设计规模：热轧线设计年产300万吨热轧钢卷。
（2）产品钢种：主要为普碳钢50%、优质碳素结构钢20%、低合金钢20%、
耐候钢5%、管线钢（X42～X60）5%。
（13）三电设备
（14）电讯设备
（15）总降压变电所
（16）水处理设施
3. 轧机负荷及生产工艺流程 轧钢车间生产实行节假日不休息，四班三运转工作制度，轧制线年计划工
作时间为7200小时，轧机负荷率83.72%，系统工作运行率95.0%。生产工艺流程 见工艺流程图。
2
通钢集团吉林钢铁有限责任公司 1450 热轧线工艺初步设计
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主要设备组成有：开卷机、激光焊机、入口活套、破鳞拉矫机、 酸洗槽、漂洗槽、出口活套、圆盘剪、联机活套、五机架连轧 机、飞剪、卷取机及焊缝检测仪、张力辊、纠偏辊、测厚仪、 板型仪等。
中国二冶集团有限公司
轧机段主要设备介绍
五机架连轧机
卷取机
功能：改变带钢规格和改善板型。 参数：工作辊：450/390×1420mm
中国二冶集团有限公司
2#测厚仪：检测1#机架出口厚度，并及时1#机架 出口厚度情况反馈给1#轧机，以便1#轧机及时调整 辊缝和轧制力，以确保1#机架出口厚度满足目标要 求；
1#测厚仪和2#测厚仪分别起前馈和反馈作用，构 成闭环控制系统，以确保1#机架出口厚度满足目标 要求。
3#、4#测厚仪控制原理与1#、2#机架相同，最 终确保成品厚度满足目标要求。
中国二冶集团有限公司
张力计、板型仪功能说明
张力计：冷轧酸轧机组轧机段共6个张力计，见下图：
1#
2#
3#
4#
5#
速度方向
1#
2#
3#
4#
5#
6#
张力计：检测轧机入出口及机架间张力，以确保带钢稳定轧制， 其中6#张力计同时还起检测板形的功能，反馈轧后板形情况， 以便操作工及时调整。
冷轧机
支承辊S1-S5 1300/1150
1420 780 24930 低于0.002 低于0.002 圆柱形 60-65 合金锻钢
中国二冶集团有限公司
最大轧制力 最高轧制速度 轧制线标高
牌坊
中间辊窜动
弯辊与平衡装置
22000kN 1400m/min 1500mm 高：9695mm 宽：3170mm 厚：700mm 重：110 吨/单片牌坊 轧机综合刚度：450t/mm 单辊窜动力：Max 100 吨 窜动行程：300 mm 窜动精度：±1mm 工作辊弯辊力：正弯辊力：50t/轴承座，负弯辊力：35t/轴承座 中间辊弯辊力：正弯辊力：60t/轴承座 支撑辊平衡力：60t/轧辊
中国二冶集团有限公司
仪轧机表段功仪能表说配明置图
1st
2st
3st
4st
5st
配置表:
仪表名称 数量
测厚仪 4
张力计 6
板形仪 1
中国二冶集团有限公司
测厚、速仪：冷轧酸轧机组共4台测厚仪，1#机架 入出口和5#机架入出口各一台，见下图：
1# 1# 2# 2#
3#
4#
3# 5# 4#
速度方向
1#测厚仪：检测来料厚度，并及时将来料厚度情况反馈给1# 轧机，以便1#轧机及时调整辊缝厚度和轧制力，以确保1#机架 出口厚度满足目标要求。
两条机组设计年产量200万吨，单卷重量6-28 吨。机组主要 工艺参数：
入口段速度：最大500m/min 酸洗段速度：最大200m/min 圆盘剪速度：最大250m/min 轧机段速度：最大1700m/min 产品规格：厚度：0.18-2.0（mm）； 宽度：750-1300（mm）
中国二冶集团有限公司
中国二冶集团有限公司
轧机工艺讲解
酸轧工艺流程及产品介绍 酸轧工艺流程 轧机段设备各项参数 轧机段各项仪表
• 中国二冶集团有限公司
酸轧工艺流程及产品介绍
酸轧机组，采取酸洗-冷轧联合工艺，设备大量采取国内外 合作方式制造，技术先进、成熟，装备水平达世界一流。主要技 术有：激光焊接技术、喷射紊流式酸洗技术、五机架六辊轧制技 术以及全线自动带钢跟踪控制技术，能实现板厚、板形全自动控 制，可为后续工序提供尺寸精确板型好、表面光洁性能高的冷轧 原料。
中间辊：520/460×1450mm 支撑辊：1300/1150×1420mm
功能：卷取带钢，使带钢成卷。 参数：卷取张力：max.115 kN
卷筒：Φ508/Φ610×1450 mm
中国二冶集团有限公司
轧2、机轧段辊设数备据 参数
轧机
单位
轧辊
辊身直径最大/最小 mm
辊身长度 辊颈直径 轧辊近似重量
圆度 直线度
辊型
mm
mm
kg
mm mm/
m mm
硬度（HS） shore
材料
冷轧机
工作辊S1-S5 450/390 1420 220 3165 低于0.002 低于0.002 圆柱形 93-98 合金锻钢
冷轧机
中间辊S1-S5 520/460 1450 289 3800 低于0.002 低于0.002 圆柱形 82-86 合金锻钢
