第六章电压互感器设计计算
电压互感器设计方案

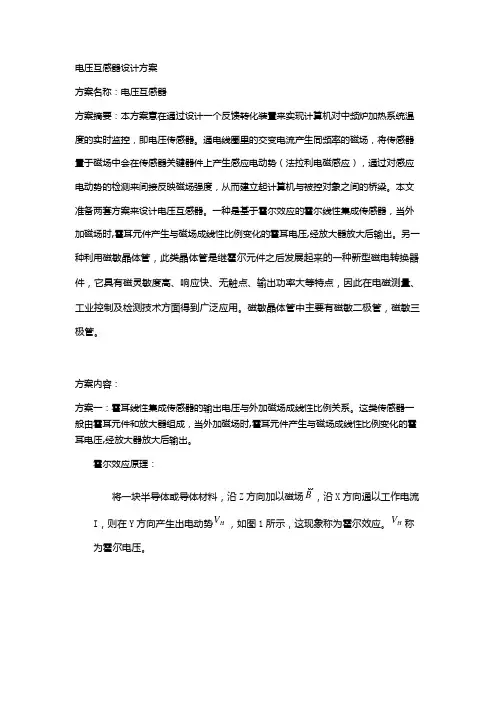

电压互感器设计方案 方案名称：电压互感器方案摘要：本方案意在通过设计一个反馈转化装置来实现计算机对中频炉加热系统温度的实时监控，即电压传感器。
通电线圈里的交变电流产生同频率的磁场，将传感器置于磁场中会在传感器关键器件上产生感应电动势（法拉利电磁感应），通过对感应电动势的检测来间接反映磁场强度，从而建立起计算机与被控对象之间的桥梁。
本文准备两套方案来设计电压互感器。
一种是基于霍尔效应的霍尔线性集成传感器，当外加磁场时,霍耳元件产生与磁场成线性比例变化的霍耳电压,经放大器放大后输出。
另一种利用磁敏晶体管，此类晶体管是继霍尔元件之后发展起来的一种新型磁电转换器件，它具有磁灵敏度高、响应快、无触点、输出功率大等特点，因此在电磁测量、工业控制及检测技术方面得到广泛应用。
磁敏晶体管中主要有磁敏二极管，磁敏三极管。
方案内容：方案一：霍耳线性集成传感器的输出电压与外加磁场成线性比例关系。
这类传感器一般由霍耳元件和放大器组成，当外加磁场时,霍耳元件产生与磁场成线性比例变化的霍耳电压,经放大器放大后输出。
霍尔效应原理：将一块半导体或导体材料，沿Z 方向加以磁场B，沿X 方向通以工作电流I ，则在Y 方向产生出电动势H V ，如图1所示，这现象称为霍尔效应。
H V 称为霍尔电压。
(a) (b)图3 霍尔效应原理图I ——控制电流 Ih ——霍尔电流 Vh ——霍尔电压 V ——控制电压 R ——输入电阻 R3——负载电阻图中控制电流I 由电源E 供给,R 为调节电阻,保证器件内所需控制电流I 。
霍耳输出端接负载R 3,R 3可是一般电阻或放大器的输入电阻、或表头内阻等。
磁场B 垂直通过霍耳器件,在磁场与控制电流作用下，由负载上获得电压。
设霍耳片厚度d 均匀，电流I 和霍耳电场的方向分别平行于长、短边界，则控制电流I 和霍耳电势V H 的关系式—霍耳系数，由载流材料物理性质决定。
基本特性：1. 直线性 指霍耳器件的输出电势V H 分别和基本参数I 、V 、B 之间呈线性关系。
