电子顺磁共振实验
电子顺磁共振实验实验目的了解微波传输特点、电子顺磁共振实验的实践意义，掌握电子顺磁共振仪的调试方法，观察电子顺磁共振信号。
实验仪器电子顺磁共振仪、示波器 实验原理（1）电子顺磁共振。
电子因绕原子核作轨道运动及自旋运动具有轨道磁矩和自旋磁矩。
具有磁矩的电子在稳恒的外加磁场中具有分立的磁位能。
000B mg B B E B Z μμμ-=-=⋅-=相邻能级间隔为0B g B μ。
当在垂直于恒定外磁场方向加一交变电磁场，其频率为0B g hv B μ=时，具有未成对自旋磁矩的顺磁物质将会出现低能级的电子吸收外加的电磁波跃迁到相邻的高能级的共振吸收现象，此现象即电子顺磁共振。
(详见教材P181~184)（2）仪器原理系统的基本构成如图1。
由微波传输部件把X 波段体效应二极管信号源的微波功率馈给谐振腔内的样品，样品处于恒定磁场中，磁铁由50Hz 交流电对磁场提供扫描，当满足共振条件时输出共振信号，信号由示波器直接检测。
各个微波部件的原理、性能及使用方法如下：图 11、谐振腔：谐振腔由矩形波导组成，A 为谐振腔耦合膜片，B 为可变短路调节器也为短路膜片。
谐振腔的工作原理如下：入射透射图 3设A 膜片反射系数为T ，透射为r ，当处于无损状态时：T r 221+=；B 反射系数为1，样品及传输的损耗为η。
输入幅度为I ，经过膜片反射后初次反射为-IT ，因为反射相位与入射相反，所以为 采用负号；经过A 膜片透射强度Ir ，经过一次反射后达到A 膜片这时电磁场为Ir ⋅ηe i kx 2，经A 膜片部分反射部分透射，反射为Ir e T ikx ⋅⋅-η2，透射为Ir e kx 22⋅η同理得出多次反射后反射强度为：Ir e T e i kx kx n⋅--ηη22() （1） 透射为：Ir e T e kx kx n222ηη() （2）真实反射等于初反射和多次透射的叠加如图（5）。
得：-++--=∑IT Ir eIr e T e ikxikx ikx nn 22222110ηηη() （3）=-++⋅-=-+⋅-----IT Ir eIr eT e T e IT Ir eT e ikxikxi kxikxikx ikx22222222211ηηηηηη （4）当谐振时：eikx-=21得：反射强度为：I I T r T out=⋅-+-()21ηη （5）因为共振信号表现为η的变化，所以我们将（5 ）式对η求导得：I I I r T T r T T I T T s out =⋅=--+-=⋅--()()()()()ηηηηηη∆η∆η∆η∆η22222211111 （6）增益K I T T =⋅--1122()η （7） 对T 求最大值得 T =η （8）增益最大值K Q =--=-=11112222ηηη() （9）此时反射强度I I out=-+--=(())ηηηηη1102 （10）Q 为品质因素（Q =-112()η）。
电子顺磁共振实验报告
电子顺磁共振实验报告电子顺磁共振实验报告一、实验目的1. 学习电子顺磁共振的基本原理和实验方法；；2. 了解、掌握电子顺磁共振谱仪的调节与使用；3.测定DMPO-OH的EPR 信号。
二、实验原理1.电子顺磁共振（电子自旋共振）电子自旋共振(Electron Spin Resonance, ESR)或电子顺磁共振(Electron Paramagnanetic Resonance,EPR)，是指在稳恒磁场作用下，含有未成对电子的原子、离子或分子的顺磁性物质,对微波发生的共振吸收。
1944年，苏联物理学家扎沃伊斯基(Zavoisky)首次从CuCl2、MnCl2等顺磁性盐类发现。
电子自旋共振（顺磁共振）研究主要对象是化学自由基、过渡金属离子和稀土离子及其化合物、固体中的杂质缺陷等，通过对这类顺磁物质电子自旋共振波谱的观测（测量因子、线宽、弛豫时间、超精细结构参数等），可了解这些物质中未成对电子状态及所处环境的信息，因而它是探索物质微观结构和运动状态的重要工具。
由于这种方法不改变或破坏被研究对象本身的性质，因而对寿命短、化学活性高又很不稳定的自由基或三重态分子显得特别有用。
近年来，一种新的高时间分辨ESR技术，被用来研究激光光解所产生的瞬态顺磁物质（光解自由基）的电子自旋极化机制，以获得分子激发态和自由基反应动力学信息，成为光物理与光化学研究中了解光与分子相互作的一种重要手段。
电子自旋共振技术的这种独特作用，已经在物理学、化学、生物学、医学、考古等领域得到了广泛的应用。
2.EPR基本原理EPR 是把电子的自旋磁矩作为探针，从电子自旋磁矩与物质中其它部分的相互作用导致EPR 谱的变化来研究物质结构的，所以只有具有电子自旋未完全配对，电子壳层只被部分填充（即分子轨道中有单个排列的电子或几个平行排列的电子）的物质，才适合作EPR 的研究。
不成对电子有自旋运动，自旋运动产生自旋磁矩, 外加磁场后，自旋磁矩将平行或反平行磁场方向排列。
顺磁共振实验报告
摘要：本次实验旨在通过顺磁共振（EPR）技术，探究物质在恒定磁场和射频场或微波场作用下的电子自旋共振现象。
实验中，我们测量了有机自由基DPPH的g因子值，并分析了微波器件在电子自旋共振中的应用。
通过观察矩形谐振长度的变化，我们进一步理解了谐振腔的驻波特性。
实验结果表明，顺磁共振技术在物质结构和性能研究方面具有重要的应用价值。
关键词：顺磁共振，电子自旋共振，DPPH，g因子，谐振腔一、引言顺磁共振（EPR）技术，又称为电子自旋共振（ESR），是一种研究物质电子自旋状态的实验技术。
该技术基于电子自旋在恒定磁场中受到射频场或微波场作用下的磁能级跃迁现象。
顺磁共振技术在物理、化学、生物及医学等领域有着广泛的应用，特别是在研究材料的反应过程、结构和性能方面具有重要作用。
二、实验原理1. 电子自旋与磁矩原子中的电子不仅具有轨道运动，还具有一定的自旋运动。
电子的自旋磁矩与轨道磁矩的合成，决定了原子的总磁矩。
当原子处于外磁场中时，电子自旋会取向磁场方向，产生磁能级分裂。
通过射频场或微波场的作用，电子自旋可以在磁能级之间发生跃迁，从而产生EPR信号。
2. 顺磁共振信号EPR信号具有以下特点：（1）具有明显的吸收峰，峰形尖锐；（2）吸收峰的位置与外磁场强度有关，可用于测量物质的g因子；（3）EPR信号的强度与物质的顺磁性质有关。
三、实验装置与材料1. 实验装置：顺磁共振仪、微波源、射频放大器、探头、计算机等；2. 实验材料：DPPH自由基、样品管、搅拌器等。
四、实验步骤1. 准备样品：将DPPH自由基溶解在适当的溶剂中，配制成一定浓度的溶液；2. 将溶液置于样品管中，置于顺磁共振仪的探头中；3. 设置实验参数：选择合适的磁场强度、射频频率和功率；4. 进行EPR信号采集：启动顺磁共振仪，采集DPPH自由基的EPR信号；5. 分析EPR信号：利用计算机软件对EPR信号进行分析，测量DPPH自由基的g因子值。
五、实验结果与分析1. DPPH自由基的EPR信号实验中，我们成功采集到了DPPH自由基的EPR信号。
顺磁共振实验报告
近代物理实验报告顺磁共振实验学院班级姓名学号时间 2014年5月10日顺磁共振实验 实验报告【摘要】电子顺磁共振又称电子自旋共振。
由于这种共振跃迁只能发生在原子的固有磁矩不为零的顺磁材料中，因此被称为电子顺磁共振；因为分子和固体中的磁矩主要是自旋磁矩的贡献所以又被称为电子自旋共振。
简称“EPR ”或“ESR ”。
由于电子的磁矩比核磁矩大得多，在同样的磁场下，电子顺磁共振的灵敏度也比核磁共振高得多。
在微波和射频范围内都能观察到电子顺磁现象，本实验使用微波进行电子顺磁共振实验。
【关键词】顺磁共振，自旋g 因子，检波【引言】顺磁共振（EPR ）又称为电子自旋共振（ESR ），这是因为物质的顺磁性主要来自电子的自旋。
电子自旋共振即为处于恒定磁场中的电子自旋在射频场或微波场作用下的磁能级间的共振跃迁现象。
顺磁共振技术得到迅速发展后广泛的应用于物理、化学、生物及医学等领域。
电子自旋共振方法具有在高频率的波段上能获得较高的灵敏度和分辨率，能深入物质内部进行超低含量分析，但并不破坏样品的结构，对化学反应无干扰等优点，对研究材料的各种反应过程中的结构和演变，以及材料的性能具有重要的意义。
研究了解电子自旋共振现象，测量有机自由基DPPH 的g 因子值，了解和掌握微波器件在电子自由共振中的应用，从矩形谐振长度的变化，进一步理解谐振腔的驻波。
【正文】一、实验原理（1）电子的自旋轨道磁矩与自旋磁矩 原子中的电子由于轨道运动，具有轨道磁矩，其数值为：2l l e e P m μ=-，负号表示方向同l P 相反。
在量子力学中(1)l P l l =+，因而(1)(1)2l B e e l l l l m μμ=+=+，其中2B e em μ=称为玻尔磁子。
电子除了轨道运动外还具有自旋运动，因此还具有自旋磁矩，其数值表示为：(1)s s e e e P s s m m μ=-=+。
由于原子核的磁矩可以忽略不计，原子中电子的轨道磁矩和自旋磁矩合成原子的总磁矩：2j j e e gP m μ=-，其中g 是朗德因子：(1)(1)(1)12(1)j j l l s s g j j +-+++=++。
顺磁共振实验报告
顺磁共振实验报告顺磁共振实验报告引言：顺磁共振（Magnetic Resonance Imaging，MRI）是一种常用的医学成像技术，通过利用原子核的顺磁性质，结合外加磁场和射频脉冲的作用，得到人体内部组织的高分辨率图像。
本实验旨在通过模拟顺磁共振的原理和操作过程，深入了解MRI的工作原理和应用。
实验目的：1. 了解顺磁共振的基本原理；2. 掌握MRI设备的操作方法；3. 模拟顺磁共振成像过程；4. 分析顺磁共振在医学领域的应用。
实验器材：1. 水样品；2. 磁共振设备；3. 射频脉冲发生器；4. 计算机。
实验步骤：1. 准备水样品，并将其放置在磁共振设备中；2. 打开磁共振设备，设置磁场强度和扫描参数；3. 利用射频脉冲发生器产生射频脉冲，并将其输入到磁共振设备中；4. 磁共振设备通过对水样品施加外加磁场和射频脉冲的作用，激发水样品中的原子核；5. 原子核在激发后，会发生共振吸收和释放能量的过程；6. 磁共振设备通过探测原子核释放的能量，得到水样品内部的信号；7. 通过信号处理和图像重建算法，将信号转化为图像，显示出水样品内部的结构。
实验结果：经过实验操作和信号处理，我们成功地得到了水样品的MRI图像。
图像清晰度较高，能够清晰显示出水样品内部的结构。
通过对图像的观察和分析，我们可以看到不同组织之间的差异，如水分子的密度、脂肪组织的分布等。
这些信息对于医学诊断和研究具有重要意义。
实验讨论：顺磁共振作为一种无创、非放射性的成像技术，广泛应用于医学领域。
它可以用于检测和诊断多种疾病，如肿瘤、心脑血管疾病等。
同时，顺磁共振还可以用于研究人体器官的结构和功能，为医学科研提供重要的工具。
然而，顺磁共振也存在一些问题和挑战。
首先，设备成本较高，限制了其在一些医疗机构的推广应用。
其次，顺磁共振需要较长的扫描时间，对患者的耐心和合作度有一定要求。
此外，顺磁共振对于金属植入物和部分患者存在一定的安全风险。
结论：通过本次实验，我们深入了解了顺磁共振的基本原理和操作过程。
近代物理实验 顺磁和核磁共振

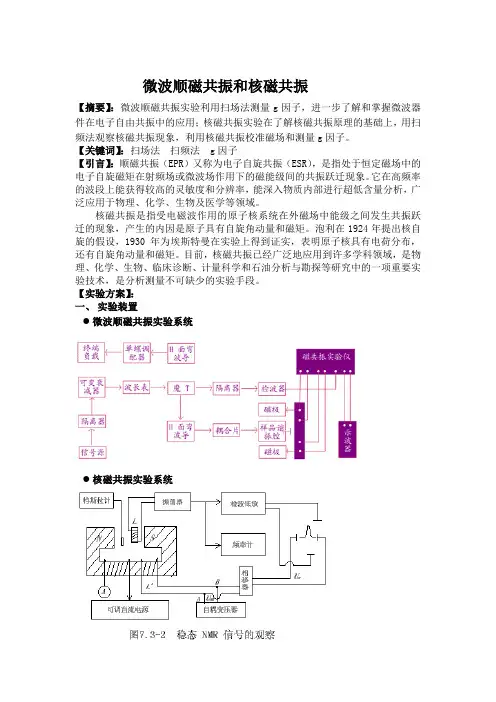

微波顺磁共振和核磁共振【摘要】：微波顺磁共振实验利用扫场法测量g因子，进一步了解和掌握微波器件在电子自由共振中的应用；核磁共振实验在了解核磁共振原理的基础上，用扫频法观察核磁共振现象，利用核磁共振校准磁场和测量g因子。

【关键词】：扫场法扫频法 g因子【引言】：顺磁共振（EPR）又称为电子自旋共振（ESR），是指处于恒定磁场中的电子自旋磁矩在射频场或微波场作用下的磁能级间的共振跃迁现象。
它在高频率的波段上能获得较高的灵敏度和分辨率，能深入物质内部进行超低含量分析，广泛应用于物理、化学、生物及医学等领域。
核磁共振是指受电磁波作用的原子核系统在外磁场中能级之间发生共振跃迁的现象，产生的内因是原子具有自旋角动量和磁矩。
泡利在1924年提出核自旋的假设，1930年为埃斯特曼在实验上得到证实，表明原子核具有电荷分布，还有自旋角动量和磁矩。
目前，核磁共振已经广泛地应用到许多学科领域，是物理、化学、生物、临床诊断、计量科学和石油分析与勘探等研究中的一项重要实验技术，是分析测量不可缺少的实验手段。
【实验方案】：一、实验装置●微波顺磁共振实验系统●核磁共振实验系统二、 实验原理磁共振的研究对象是处于磁场中的磁矩，共振指的是外界频率与物体固有频率一致时，振幅增加的现象，即能量间的转移。
磁共振的的条件为h N v B g μ••=；其中，h = 6.627⨯-3410J S •为普朗克常量，v 为共振频率， B 为外加磁场强度， 常数μ为常数， Ng为比例因子（g 因子表征核的本性）。
公式中有两个常数和三个未知数，根据其中任意两个未知数可求出剩余的一个未知数。
●固定B 、N g 可以求v ，且1v T=，可以精确的测量时间，如GPS 系统。
● 固定v 、N g 可以求B ，可以精确的测量磁场强度。
●固定v 、B 可以求N g ，可以测量g 因子，求出对应的不同物质的性质。
三、 实验步骤 ● 微波顺磁共振（固定v =9370MHz ，调节B ）1.将可变衰减器顺时针旋至最大，“磁场”调节旋钮逆时针调到最低，“扫场”调节顺时针调到最大。
