GSM天线知识介绍
GSM天线基础知识001
中兴通讯
谢瑞华
内容提要
基站天线基本技术参数及含义 基站天线种类及流行发展趋式
第2页
一、天线基本参数 天线基本参数(Technical Data) 天线基本参数
Blah blah blah bl ah
第3页
电性能参数（ 电性能参数（Electrical properties） ）
第 44 页
风载 （Wind Load ）
Eg: 83N at 160 km/h
第 45 页
迎风面积 （Flat Plate Area） ） 越小越好
第 46 页
接头型式 （Connector Type） ） 7/16”DIN，N，SMA female
第 47 页
包装尺寸 （Shipping Dimensions） ） 长×宽×高
(前向功率) 后向功率)
前向功率 typically ： 25dB
第 27 页
旁瓣抑制与零点填充 （Elevation Upper Side lobes & Null Fill） ）
第 28 页
旁瓣（ 旁瓣（Sidelobes） ）
上副瓣抑制 (dB)
下副瓣抑制 (dB)
第 29 页
第 30 页
尺寸（ 尺寸（Dimensions） ）
长×宽×高 长：与垂直波瓣、增益有关 宽：与水平波瓣有关 高：与所采用的天线技术有关
第 37 页
重量（ 重量（Weight） ） 影响运输、施工
第 38 页
天线罩材料（ 天线罩材料（ Radome Material） ） PVC, ABS, fiberglass等 防晒、防冻，防盐雾，阻燃，抗老化等
GSM基站天线知识
天 天 天 天
线 线 线 线
背 分 各 发
景 类ቤተ መጻሕፍቲ ባይዱ项 展
介 选 指 展
绍 择 标 望
第一章： 第一章：天线背景介绍
移动通信系统是有线与无线的综合体，它是 移动网络在其覆盖范围内，通过空中接口 （无线）将移动台与基站联系起来，并进而 与移动交换机相联系（有线）的一个综合的 复合体。而在移动通信系统中，空间无线信 号的发射和接收都是依靠移动天线来实现的。 因此，天线对于移动通信网络来说，起着举 足轻重的作用，如果天线的选择不好，或者 天线的参数设置不当，都会直接影响到整个 移动通信网络的运行质量。尤其在基站数量 多，站距小，载频数量多的高话务量地区， 天线选择及参数设置是否合适，对移动通信 网络的干扰，覆盖率，接通率及全网服务质 量有很大影响。
驻波比：它是行波系数的倒数，其值在1到无穷 大之间。驻波比为1，表示完全匹配；驻波比为 无穷大表示全反射，完全失配。在移动通信系 统中，一般要求驻波比小于1.5。 回波损耗：它是反射系数绝对值的倒数，以分 贝值表示。回波损耗的值在0dB的到无穷大之间， 回波损耗越大表示匹配越差，回波损耗越大表 示匹配越好。0表示全反射，无穷大表示完全匹 配。在移动通信系统中，一般要求回波损耗大 于14dB。
3.双极化天线。 双极化天线是一种新型天线技术，组合了+45° 和-45°两副极化方向相互正交的天线并同时工作 在收发双工模式下，因此其最突出的优点是节省 单个定向基站的天线数量；一般GSM数字移动通信 网的定向基站（三扇区）要使用9根天线，每个扇 形使用3根天线（空间分集，一发两收），如果使 用双极化天线，每个扇形只需要1根天线；同时由 于在双极化天线中，±45°的极化正交性可以保 证+45°和-45°两副天线之间的隔离度满足互调 对天线间隔离度的要求（≥30dB），因此双极化 天线之间的空间间隔仅需20-30cm；

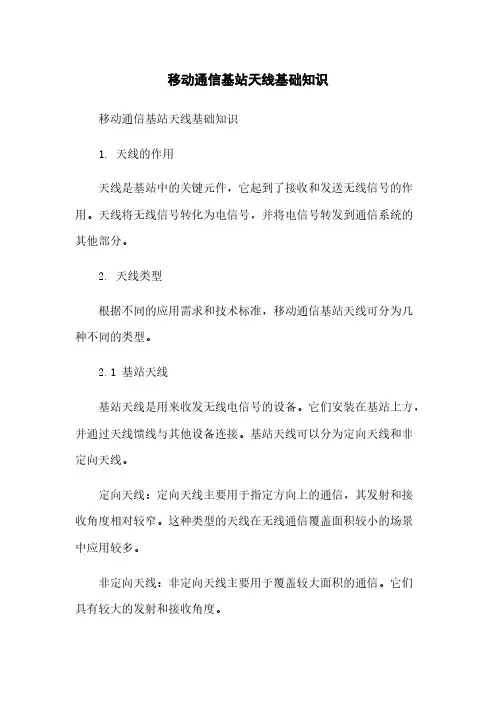

移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。
天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。
2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。
2.1 基站天线基站天线是用来收发无线电信号的设备。
它们安装在基站上方，并通过天线馈线与其他设备连接。
基站天线可以分为定向天线和非定向天线。
定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。
这种类型的天线在无线通信覆盖面积较小的场景中应用较多。
非定向天线：非定向天线主要用于覆盖较大面积的通信。
它们具有较大的发射和接收角度。
2.2 室内天线室内天线主要用于室内无线覆盖。
与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。
它们可以提供室内覆盖，从而增强无线信号的传输质量。
2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。
它们通常用于方式、平板电脑等移动设备中。
手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。
3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。
3.1 增益增益是衡量天线性能的一个重要指标。
增益越高，天线能够发送和接收的信号强度就越大。
3.2 方向图方向图显示了天线在不同方向上的辐射模式。
通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。
3.3 频率范围天线的频率范围是指天线能够支持的频率范围。
不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。
3.4 驻波比驻波比是衡量天线匹配性能的指标。
较低的驻波比意味着天线能够更有效地将信号发送到传输线上。
4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。
在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。
天线应与其他设备正确连接，并进行必要的线缆调试。

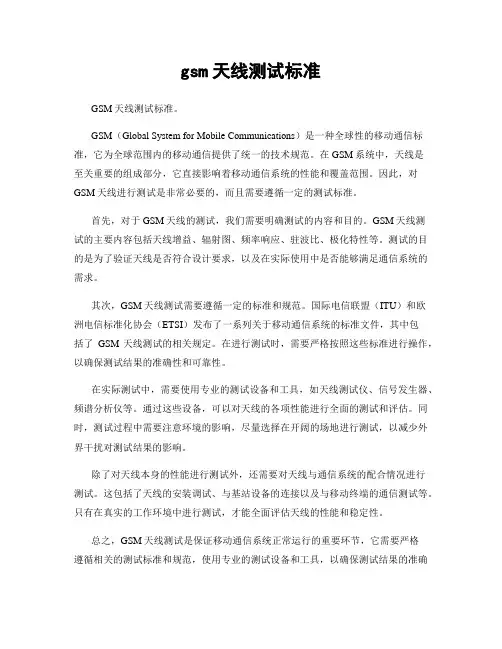

gsm天线测试标准
gsm天线测试标准GSM天线测试标准。
GSM（Global System for Mobile Communications）是一种全球性的移动通信标准，它为全球范围内的移动通信提供了统一的技术规范。
在GSM系统中，天线是至关重要的组成部分，它直接影响着移动通信系统的性能和覆盖范围。
因此，对GSM天线进行测试是非常必要的，而且需要遵循一定的测试标准。
首先，对于GSM天线的测试，我们需要明确测试的内容和目的。
GSM天线测试的主要内容包括天线增益、辐射图、频率响应、驻波比、极化特性等。
测试的目的是为了验证天线是否符合设计要求，以及在实际使用中是否能够满足通信系统的需求。
其次，GSM天线测试需要遵循一定的标准和规范。
国际电信联盟（ITU）和欧洲电信标准化协会（ETSI）发布了一系列关于移动通信系统的标准文件，其中包括了GSM天线测试的相关规定。
在进行测试时，需要严格按照这些标准进行操作，以确保测试结果的准确性和可靠性。
在实际测试中，需要使用专业的测试设备和工具，如天线测试仪、信号发生器、频谱分析仪等。
通过这些设备，可以对天线的各项性能进行全面的测试和评估。
同时，测试过程中需要注意环境的影响，尽量选择在开阔的场地进行测试，以减少外界干扰对测试结果的影响。
除了对天线本身的性能进行测试外，还需要对天线与通信系统的配合情况进行测试。
这包括了天线的安装调试、与基站设备的连接以及与移动终端的通信测试等。
只有在真实的工作环境中进行测试，才能全面评估天线的性能和稳定性。
总之，GSM天线测试是保证移动通信系统正常运行的重要环节，它需要严格遵循相关的测试标准和规范，使用专业的测试设备和工具，以确保测试结果的准确性和可靠性。
只有通过全面的测试和评估，才能保证天线在实际使用中能够稳定、高效地工作，为移动通信系统的正常运行提供可靠的支持。
通过以上内容，我们可以清晰地了解到GSM天线测试的重要性和相关的标准规范，以及在实际测试中需要注意的一些关键点。

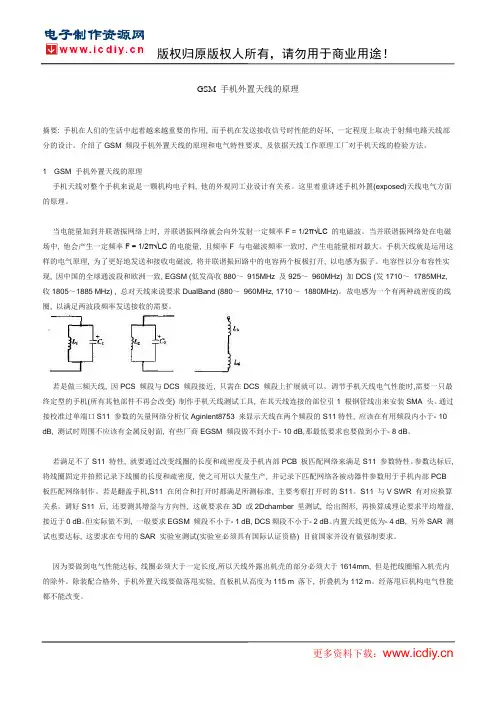

GSM 手机外置天线的原理
GSM 手机外置天线的原理摘要: 手机在人们的生活中起着越来越重要的作用, 而手机在发送接收信号时性能的好坏, 一定程度上取决于射频电路天线部分的设计。
介绍了GSM 频段手机外置天线的原理和电气特性要求, 及依据天线工作原理工厂对手机天线的检验方法。
1GSM 手机外置天线的原理手机天线对整个手机来说是一颗机构电子料, 他的外观同工业设计有关系。
这里着重讲述手机外置(exposed)天线电气方面的原理。
当电能量加到并联谐振网络上时, 并联谐振网络就会向外发射一定频率F = 1/2π√LC 的电磁波。
当并联谐振网络处在电磁场中, 他会产生一定频率F = 1/2π√LC的电能量, 且频率F 与电磁波频率一致时, 产生电能量相对最大。
手机天线就是运用这样的电气原理, 为了更好地发送和接收电磁波, 将并联谐振回路中的电容两个板极打开, 以电感为振子。
电容性以分布容性实现, 因中国的全球通波段和欧洲一致, EGSM (低发高收880～915MHz 及925～960MHz) 加DCS (发1710～1785MHz, 收1805～1885 MHz) , 总对天线来说要求DualBand (880～960MHz, 1710～1880MHz)。
故电感为一个有两种疏密度的线圈, 以满足两波段频率发送接收的需要。
若是做三频天线, 因PCS 频段与DCS 频段接近, 只需在DCS 频段上扩展就可以。
调节手机天线电气性能时,需要一只最终定型的手机(所有其他部件不再会改变) 制作手机天线测试工具, 在其天线连接的部位引1 根钢管线出来安装SMA 头。
通过接校准过单端口S11 参数的矢量网络分析仪Aginlent8753 来显示天线在两个频段的S11特性, 应该在有用频段内小于- 10 dB, 测试时周围不应该有金属反射面, 有些厂商EGSM 频段做不到小于- 10 dB,那最低要求也要做到小于- 8 dB。
若满足不了S11 特性, 就要通过改变线圈的长度和疏密度及手机内部PCB 板匹配网络来满足S11 参数特性。
移动通信天线基础知识
移动通信天线基础知识移动通信天线基础知识1.引言移动通信天线是移动通信系统中非常重要的组成部分，负责将无线信号从终端设备传输到基站，以及从基站传输到终端设备。
本文旨在介绍移动通信天线的基础知识，包括天线的类型、工作原理、调整和维护等内容。
2.移动通信天线的类型2.1 方向性天线方向性天线是指其辐射和接收信号的特性具有明确的方向性。
方向性天线适用于需要指向特定方向传输和接收信号的场景，如城市中的高楼大厦。
常见的方向性天线包括宽带定向天线、扇形天线等。
2.2 环形天线环形天线即辐射和接收信号的特性呈环形分布。
环形天线适用于需要覆盖较大范围的场景，如郊区和乡村地区。
常见的环形天线包括全向天线、扇形天线等。
2.3 室内天线室内天线主要用于室内覆盖，为终端设备提供较好的信号质量。
常见的室内天线包括分布式天线系统（DAS）和蜂窝天线等。
3.移动通信天线的工作原理3.1 天线辐射原理移动通信天线通过将电磁波能量转换为无线信号进行辐射和传输。
当电信号通过天线时，它将激励天线的振子使其振动，从而产生辐射。
3.2 天线接收信号原理移动通信天线接收信号的原理与辐射原理相反。
当天线处于电磁波的辐射场中，电磁波的能量将激励天线的振子，进而电信号。
4.移动通信天线的调整和维护4.1 天线方向调整天线方向调整是为了保证信号正常传输和接收。
通过调整天线的角度和方向，使其与基站之间的信号传输相匹配。
4.2 天线位置调整天线位置调整是为了优化信号的覆盖范围和强度。
通过调整天线的位置，使其能够覆盖目标区域，并确保信号强度均匀分布。
4.3 天线系统维护天线系统的维护包括定期巡检、故障排除和设备更换等。
定期巡检可以检查天线系统的运行状态，及时发现和解决问题。
故障排除是为了解决天线系统中可能出现的故障和问题。
设备更换是为了更新和升级天线系统的硬件设备。
附件：________本文档涉及附件包括图片和示意图，便于读者更好地理解和应用。
法律名词及注释：________1.电磁波：________指在空间中以电磁场的形式传播的能量。
移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线基础知识1.介绍移动通信基站天线是实现无线信号覆盖和通信的关键元件之一，它能够向各个方向辐射或接收电磁波。
本文档将介绍移动通信基站天线的基础知识，包括天线的类型、性能指标、安装调试及维护等。
2.移动通信基站天线的类型2.1 方向性天线方向性天线具有明确的主辐射方向，能够实现定向发射和接收信号。
常见的方向性天线包括定向天线和扇形天线。
2.2 全向天线全向天线能够在水平方向上均匀辐射和接收信号，适用于提供大范围覆盖的场景。
常见的全向天线有全向螺旋极化天线和全向波束天线。
3.移动通信基站天线的性能指标3.1 增益增益是衡量天线辐射或接收信号能力的重要指标，通常以dBi （dB与dBd之间的转换关系是：dBd = dBi ●2.15）表示。
增益越高，天线传输距离越远。
3.2 波束宽度波束宽度衡量天线在水平或垂直方向上的辐射或接收范围。
辐射方向越集中，波束宽度越小。
3.3 调谐频率调谐频率是天线能够工作的频率范围，常用单位为MHz。
天线应能够适应所在通信系统的频率需求。
4.移动通信基站天线的安装调试4.1 天线安装天线的安装应符合相关的安全规范，确保其稳固性和机械强度。
天线安装位置的选择应充分考虑信号覆盖效果，并避免与其他设备干扰。
4.2 天线调试天线调试包括方向调整和天线倾角调整。
方向调整保证天线辐射或接收信号的主辐射方向正确。
天线倾角调整保证天线的覆盖范围和干扰控制达到最佳效果。
5.移动通信基站天线的维护天线的维护包括定期巡视和清洁，及时检查连接器和电缆接头的情况，并做好防水、防锈等工作。
如有问题应及时进行维修或更换。
附件：1.移动通信基站天线安装示意图2.天线维护记录表格法律名词及注释：1.电信法：指规范和管理电信行业各项活动的法律文件。
2.电磁波：指在电磁场中传播的波动现象，具有能量和频率特性。
3.增益：指天线传输和接收信号能力的提高程度。
4.波束宽度：指天线在特定方向上能够覆盖的角度范围。
移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线是移动通信系统中的重要组成部分，其作用是将电信号转化为电磁波，并进行无线传输。
本文将介绍移动通信基站天线的基础知识，包括天线的类型、工作原理、性能指标等内容。
一、天线的类型移动通信基站天线可以根据不同的分类方式进行分类。
根据天线的工作频段，可以分为以下几类：1. 宽频段天线：适用于多频段的通信系统，能够覆盖不同频段的通信需求。
2. 扇形覆盖天线：用于小区域通信，形状呈扇形，信号覆盖范围有限。
3. 定向天线：用于长距离通信，信号传输更远且更稳定，但只能在特定方向进行通信。
4. 等向天线：信号传输范围广且均匀，适用于城市通信等环境。
根据天线的形状和结构，还可以分为以下几类：1. 竖直天线：天线的辐射方向主要朝向地面，适用于城市通信等场景。
2. 水平天线：天线的辐射方向主要朝向水平方向，适用于山区等场景。
3. 室内天线：适用于室内信号覆盖，可提供稳定的室内信号传输环境。
4. 中心天线：用于高速列车、高速公路等移动环境下的通信需求。
二、天线的工作原理移动通信基站天线的工作原理是将电信号转化为电磁波，并进行无线传输。
具体工作原理如下：1. 输入信号处理：接收来自基站设备的电信号，并进行处理，使其符合天线的输入要求。
2. 电信号转换：将输入信号转换为高频电磁波，以便进行无线传输。
3. 辐射和传输：将转换后的电磁波通过天线辐射出去，在空间中传输到指定的接收器。
4. 接收器接收：接收器接收到天线辐射出的电磁波，并将其转换为电信号。
三、天线的性能指标移动通信基站天线的性能指标直接影响着通信系统的性能。
常见的天线性能指标包括：1. 增益：衡量天线的辐射效率，增益越高，传输距离越远。
2. 驻波比：衡量天线的匹配程度，驻波比越小，能量传输效率越高。
3. 方向性：衡量天线在不同方向上的辐射效果，方向性越强，信号传输精度越高。
4. 波瓣宽度：衡量天线在空间中的覆盖范围，波瓣宽度越大，覆盖范围越广。
移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线基础知识移动通信基站天线是无线通信系统中的重要组成部分，其作用是将无线信号从基站传输到用户终端，或将用户终端发送的信号传输到基站。
在移动通信系统中，合理选择和配置天线，对于保证无线信号覆盖范围、提高通信质量和增强系统容量至关重要。
本文将介绍移动通信基站天线的基础知识。
1. 移动通信基站天线的分类移动通信基站天线根据其发射和接收的信号频段可分为以下几类：- 全向天线：全向天线也称为接收天线，用于接收用户终端发送的信号。
它能够从360度方向接收信号，常用于基站的覆盖区域边缘。
全向天线具有较大的接收范围，但其增益相对较低。
- 扇形天线：扇形天线是指发射或接收范围为扇形的天线，用于覆盖基站某一特定区域。
扇形天线可以通过调节天线的电子下倾角来控制其覆盖范围，从而提高通信质量和系统容量。
- 定向天线：定向天线也称为高增益天线，用于提供长距离的通信服务。
定向天线的发射和接收范围较为有限，主要用于连接不同基站或进行无线链路的覆盖。
定向天线具有较高的增益，可以提供更远的传输距离和更强的信号质量。
2. 移动通信基站天线的参数移动通信基站天线的性能与一些重要参数密切相关，包括：- 频率范围：天线的频率范围应与无线通信系统的工作频段相匹配，以确保信号的传输和接收。
- 增益：天线的增益是指其将无线信号从基站传输到用户终端的能力。
增益越高，信号传输的距离也就越远。
- 下倾角：天线的下倾角是指天线主轴与地平面的夹角。
通过调整下倾角，可以实现天线信号的覆盖范围控制。
- 方向性：天线的方向性表征了其在接收或发射信号时的范围。
全向天线具有较低的方向性，而定向天线具有较高的方向性。
- 驻波比：驻波比是指天线输入阻抗和传输线的阻抗之比。
驻波比越小，表示匹配度越好，系统效率越高。
3. 移动通信基站天线的安装和调整移动通信基站天线的安装和调整是保证系统正常运行的关键步骤。
以下是一些需要注意的要点：- 天线高度：基站天线的高度应根据实际情况选择，以保证信号的覆盖范围和传输距离。
GSM天线基础知识解析
是说，频率越高，建筑物越高、越近，影响越大。相反，频率越 低，建筑物越矮、越远，影响越小。 因此，架设天线选择基站场地时，必须按上述原则来考虑对
绕射传播可能产生的各种不利因素，并努力加以避免。
二 基站天线的选型原则
1基站天线的基本要求 2通信方程式 3 机械下倾与电下倾的效果比较 4 全向天线的选型
注:2. 天线赤道面: 定义为与天线纵轴垂直的平面。 注:1. 机械倾角T, 定义为天线赤道面与地平面的夹角 T=0 纵轴垂直于地平面, 即天线赤道面平行于地平面 T为正 T为负 天线下倾 天线上仰 测试日期：2000-12-29 测试仪器：HP8752A海天天线测试控制仪及转台 测试人员：郭渭盛、沈宗珍、张涛、黄国立
另外 如果在上述计算中，保持GT=11dB不变，而是L0减少 20dB，则R可增加10倍，即R=10km,而传播损耗与周围的自 然条件密切相关，在城区高层建筑高而密集，传播损耗大、 在郊区农村、房屋低而稀疏传播损耗小，因此即使通信系统 的设置完全相同、由于使用环境的不同也会使覆盖的功率有 不同的结果，从而影响通信效果 所以在选择基站天线时，必须根据应用环境来选择不同类 型、不同规格的基站天线
2 机械下倾与电下倾的效果比较
HTDBS096515 在不同机械下倾角时的水平面波束宽度 及前后比实测数据
序号 1 2 电下 倾角 0o 0o 机械 倾角 0o 2o 总倾角 0o 2o 水平面 波束宽度 64.8o 68.1o 前后比 (dB) 34 27.5
2000年12月29日 最大值 (dB) 相对值 (dB) 0 -0.685
6 天线的下倾
为使波束指向朝向地面, 需要天线下倾
无下倾
电下倾
机械下倾
天线波束下倾的演示
移动通信天线基本知识
移动通信天线基本知识移动通信天线基本知识⒈引言●移动通信天线是移动通信系统中的重要组成部分，用于发送和接收无线信号。
●本文将详细介绍移动通信天线的基本知识，包括分类、结构、工作原理等。
⒉移动通信天线分类⑴基于使用频段的分类●GSM天线: 用于GSM通信系统的天线，工作频段分别是上行频段（890MHz-915MHz）和下行频段（935MHz-960MHz）。
●CDMA天线: 用于CDMA通信系统的天线，具有不同的频段划分，如800MHz、900MHz等。
●LTE天线: 用于LTE通信系统的天线，工作频段根据不同的频段规划。
⑵基于天线结构的分类●定向天线: 用于指向特定方向的信号传输和接收，具有较高的增益。
●非定向天线: 用于在各个方向上均匀辐射和接收信号。
⑶基于应用场景的分类●室内天线: 用于室内环境，覆盖范围较小，一般用于大楼、办公室等场所。
●室外天线: 用于室外环境，覆盖范围较大，一般用于基站、塔楼等场所。
●基站天线: 用于无线基站，将基站与用户终端之间的信号传输和接收。
⒊移动通信天线结构●天线辐射元件: 负责信号的传输和接收，可以是金属杆、线圈等。
●带载元件: 对天线进行调整和匹配，以便获得良好的天线性能。
●驱动及调整单元: 负责控制天线的辐射特性和频率特性。
⒋移动通信天线工作原理●天线接收信号: 当无线信号通过天线辐射元件进入天线时，天线会将这些信号转换为电信号。
●天线发送信号: 当电信号通过天线发送时，天线会将其转换为无线信号并通过辐射元件进行发送。
⒌附件●本文档附带移动通信天线的示意图以及相关技术规格表格，详见附件。
⒍法律名词及注释●本文中涉及的法律名词及其注释详见法律术语表格，详见附件。
移动通信天线基本知识
移动通信天线基本知识第一章：引言1.1 本章概述1.2 天线的作用和重要性1.3 文档目的和范围第二章：天线基础知识2.1 天线的定义2.2 天线的分类2.2.1 按传播方式分类2.2.2 按天线结构分类2.2.3 按频率分类2.3 天线的基本特性2.3.1 增益2.3.2 方向性2.3.3 阻抗2.4 天线参数的测量方法2.4.1 增益的测量方法2.4.2 方向性的测量方法2.4.3 阻抗的测量方法第三章：移动通信天线的应用3.1 无线通信系统中的天线3.1.1 移动通信基站天线3.1.2 移动终端设备天线3.2 移动通信天线的选型原则3.2.1 频段覆盖需求3.2.2 天线增益需求3.2.3 天线方向性需求3.3 移动通信天线的安装及调试3.3.1 天线安装位置选择3.3.2 天线的定向姿态调整3.3.3 天线与传输线的连接第四章：移动通信天线的维护与故障排除4.1 天线的日常维护4.1.1 天线的清洁4.1.2 天线的检查与保养4.2 天线故障的分类4.2.1 外在因素引起的故障4.2.2 内在因素引起的故障4.3 天线故障的排除方法4.3.1 外在因素引起的故障排除4.3.2 内在因素引起的故障排除第五章：天线安装与维护的法律规定与注意事项5.1 法律名词及注释5.2 天线安装的法律规定5.3 天线维护的法律要求5.4 天线辐射的环境保护要求附件：1. 天线测量报告范本2. 天线安装调试记录表本文档涉及附件：1. 天线测量报告范本（附件1）2. 天线安装调试记录表（附件2）本文所涉及的法律名词及注释：1. 频段：指特定的频率范围。
2. 增益：指天线在某一特定方向上辐射功率相对于参考天线的倍数。
3. 方向性：指天线在一个或多个特定方向上具有较高的辐射能力。
4. 阻抗：指天线输入端的特性阻抗，通常以电阻和电感值表示。
GSM天线知识介绍
什么是天线？
把从导线上传下来的电信号做为无线电波发射到空间…... 收集无线电波并产生电信号
Blah b分享
第一章 无线电波和超短波的基本知识
在这种情况下的隔离为
10log(1000mW/1mW) = 30dB
1000mW的基本知识
第一节 无线电波的基本知识的基本知识
直视距离和发射天线以及接收天线的 高度有关系，并受到地球曲率半径的影响。 由简单的几何关系式可知
AB＝3.57( HT 1/2 +HR 1/2 )(公里)
A
RT
发射天线高HT
O'
RR，单位为赫芝；λ为波长，单 位为米。由上述关系式不难看出，同一频率的无线电波 在不同的媒质中传播时，速度是不同的，因此波的基本知识
１.２ 无线电波的极化 无线电波在空间传播时，其电场方向是按一定的规律而
第一章 无线电波和超短波的基本知识
当接收天线的极化方向（例如水平或右旋圆极化）与来 波的极化方向（相应为垂直或左旋圆极化）完全正交时，接 收天线也就完全接收不到来波的能量，这时称来波的基本知识
1.6 (极化)隔离
隔离代表馈送到一种极化的信号在另外一种极化中出现的比例
无线电波类似一个 池塘上的的基本知识
电磁波的传播
振 子
电场
磁场
电场 电波传输方的基本知识
无线电波的波长、频率和传播速度的关系： 可用式 λ＝Ｖ/ｆ 表示。在公式中，Ｖ为速度，
第一章 无线电波和超短波的基本知识
1.4 圆极化波
如果电波在传播过程中电场的方向是旋转的，就叫作 椭圆极化波。旋转过程中，如果电场的幅度，即大小保持不 变，我们就叫它为圆极化波。向传播方向看去顺时针方向旋 转的叫右旋圆极化波，反时针方向旋转的叫做左旋圆极化波。
