真空断路器二次接线作业指导书
ZW真空断路器作业指导书
工作原理及特点
工作原理
当真空断路器合闸时，动触头在操动机构的驱动下，以一定的速度向静触头运动，并接触后压紧。分闸时，操动 机构带动动触头以一定的速度离开静触头，使动静触头之间形成电弧。由于触头周围是真空环境，电弧能够快速 熄灭，从而实现断路功能。
特点
真空断路器具有分断能力强、开断距离小、寿命长、无火灾和爆炸危险、适合频繁操作等特点。
验收方法
采用专业的测试仪器对断路器进行测试，如机械特性测试仪、电气特性测试仪等 。同时，应对断路器的操作性能进行检查，确保其动作灵活、可靠。在验收过程 中应做好记录，以便后续维护和管理。
04
操作使用指南
正常操作程序说明
01
在操作前，确保断路器处于断开 状态，并检查电源电压是否与设 备额定电压相符。
03
在维护保养过程中，注意使用专用工具和材料，确 保维护质量。
巡检内容及方法分享
定期对断路器进行巡检，包 括检查设备外观、指示灯、 仪表等是否正常。
检查控制回路的接线端子是 否松动或损坏，并进行紧固 或更换。
使用专用工具对断路器主回 路进行接触电阻测试，确保 接触良好。
在巡检过程中，注意记录设 备状态和异常情况，并及时 进行处理。
03
检查真空灭弧室无裂痕 、漏气等现象，真空度 符合要求。
04
检查断路器触头磨损情 况，如有严重磨损应及 时更换。
工具准备
准备必要的绝缘工具 ，如绝缘手套、绝缘 靴、绝缘垫等。
准备检测工具，如万 用表、兆欧表等，以 检测断路器电气性能 。
准备操作工具，如断 路器操作手柄、螺丝 刀等。
作业环境确认
安装流程示意图展示
安装底座
按照说明书要求安装底座，确保底座水平且 固定牢固。

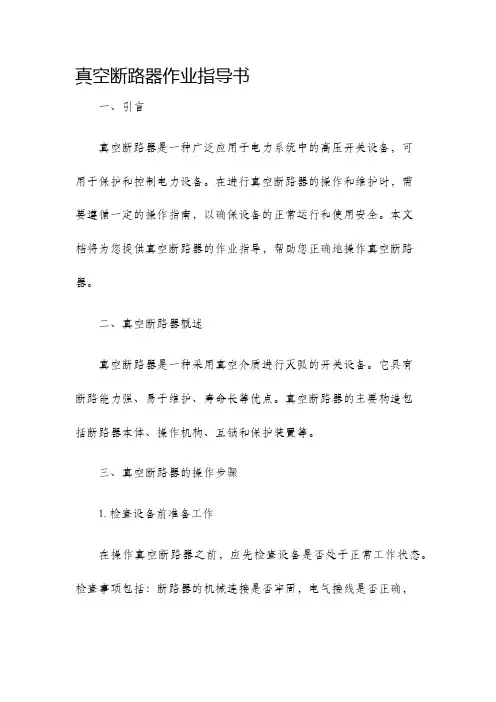

真空断路器作业指导书
真空断路器作业指导书一、引言真空断路器是一种广泛应用于电力系统中的高压开关设备，可用于保护和控制电力设备。
在进行真空断路器的操作和维护时，需要遵循一定的操作指南，以确保设备的正常运行和使用安全。
本文档将为您提供真空断路器的作业指导，帮助您正确地操作真空断路器。
二、真空断路器概述真空断路器是一种采用真空介质进行灭弧的开关设备。
它具有断路能力强、易于维护、寿命长等优点。
真空断路器的主要构造包括断路器本体、操作机构、互锁和保护装置等。
三、真空断路器的操作步骤1. 检查设备前准备工作在操作真空断路器之前，应先检查设备是否处于正常工作状态。
检查事项包括：断路器的机械连接是否牢固，电气接线是否正确，控制电源是否正常供电等。
只有确保设备安全可靠，才能进行后续操作。
2. 打开真空断路器打开真空断路器的操作步骤如下：- 按下断路器本体上的“打开”按钮，使断路器处于打开状态。
- 检查控制电路，确保指示灯显示为“断开”。
3. 关闭真空断路器关闭真空断路器的操作步骤如下：- 按下断路器本体上的“关闭”按钮，使断路器处于关闭状态。
- 检查控制电路，确保指示灯显示为“闭合”。
4. 真空断路器的试验操作在正式使用真空断路器之前，应进行试验操作，以验证设备的性能和可靠性。
试验操作包括：- 断路器的额定电流试验。
在额定电流下，打开和关闭断路器多次，检查是否出现异常情况。
- 断路器的短时耐受电流试验。
在额定短时耐受电流下，进行断开和闭合操作，检查设备是否能够正常工作。
- 断路器的绝缘试验。
采用适当的绝缘测试设备对断路器进行绝缘测试，确保设备的绝缘性能符合要求。
五、真空断路器的维护与保养对真空断路器进行定期的维护与保养，可以保证其正常运行和延长使用寿命。
以下是一些常见的维护与保养工作：- 清洁断路器外壳：定期清洁断路器外壳，保持其表面干净，防止灰尘和污垢对设备造成损害。
- 紧固连接螺栓：定期检查和紧固断路器的机械连接螺栓，以确保其牢固可靠。
ZW20真空断路器作业指导书
油缓冲装配
使油缓冲旋入托架，调整上部长度为3厘米，锁紧；
16
弹簧机构装配
把机构调整好（辅助开关在左上方），水平安装在箱体一端预埋螺钉上，并用4只M12螺母紧固牢固。
编号
17
连杆安装
在主轴键钉槽中放好键钉，连杆拨叉与主轴配装应吻合，连杆长度调整至104mm，两端用销钉贯注
17
机构罩附件装配
分别用3只螺母固定紧分合指针定位座（右上角处），储能轴座（左上角），储能指针座（左下角，内孔为小孔），分合操作轴座，压接要牢固，不得倾斜
4
真空泡装配
真空管为TD型，各导电接触部位要接触充分，螺钉要紧固到位，无接触不良和倾斜现象；调整杆调整长度要符合工艺文件要求，托架与真空管间距离要保持紧贴，各固定螺钉要紧固牢固；导电夹与真空管动导电杆外截面要保持一致，紧固适当
A
编号B
C
5
绝缘拉杆配装
从下至上为调整丝-绝缘拉杆-弹簧座-超程弹簧-弹簧座-轴承-拐臂，然后用轴销锁定，长度符合文件要求
13
主轴装配
按照顺序在本体上依次把托架-铜套-限位套-分闸簧拐臂-三相拐臂-油缓冲拐臂-限位套-铜套穿入主轴，入位要准确，固定要牢固，无倾斜及卡阻现象；转动部位加入适量润滑脂；
序号
工位/项目
技术要求
装配人
复检人
检验结果
备注
14
分闸弹簧装配
按照顺序在分闸簧定位轴上依次穿入弹簧座-分闸簧-弹簧座，安装后纵向要垂直；调整分闸簧总长度，锁紧分闸簧调整螺钉；
手动、电动分闸（合闸）正常；AC相电流定值正常；零序电流定值正常
22
密封试验
充气符合0.06Mpa，浸入水中10分钟，无漏气现象；
二次接线作业指导书
R 的大小是 d 的四倍左右
3.2.8 如果线束从隔板中穿过，板上的穿线孔或线束本身应加绝缘套。 3.3 线槽走线 3.3.1 线槽走线适用于盘内的一般配线。 3.3.2 线槽的规格应根据盘内配线的多少而定，不能选得过大或过小。 3.3.3 线槽安装做到横平、坚直外圈转角处应锯成 45°，如下图。不允许将线槽触及到 各种开关和接触器的活动部位。
标记
处数
更改文件号
签 字
日 期
标 记
处 数
更改文件号
签字
日 期
二次接线作业指导书
0QN.689.009
工艺文件
共 4页
第 4页
3.4.11 所有接地装置的紧固应牢靠，并均应设有弹簧或锁紧螺母，以防松动。二次回路 接地应设有专用的螺栓。接地点处应有明显的接地标志。 3.5 二次回路的电气间隙和爬电距离应符合下表要求： 允计最小电气间隙和爬电距离（mm） 电 气 间 隙 额定电压 （V） ≤60 60<V≤300 300<V≤500 3.6 注意事项 额定工作电流 ≤63A 3.0 5.0 8.0 >63A 5.0 6.0 10.0 爬 电 距 离 额定工作电流 ≤63A 3.0 6.0 10.0 >63A 5.0 8.0 12.0
1 2
3束走线适用于面板和盘内的一般配线。 3.2.2 同一面板和同一规格的产品走线要求一致。 3.2.3 走线必须横平、坚直、整齐美观，不允许有导线巴结和凹凸不平现象。
资 料 来 源 编 制 校 对 标准化 提出部门 标 记 处 数 更改文件号 签 字 日 期 实施部门 审 批 批 准
广州启能开关 有限公司 1 适用范围
工艺文件
0QN.686.009 共 4 页 第 1 页

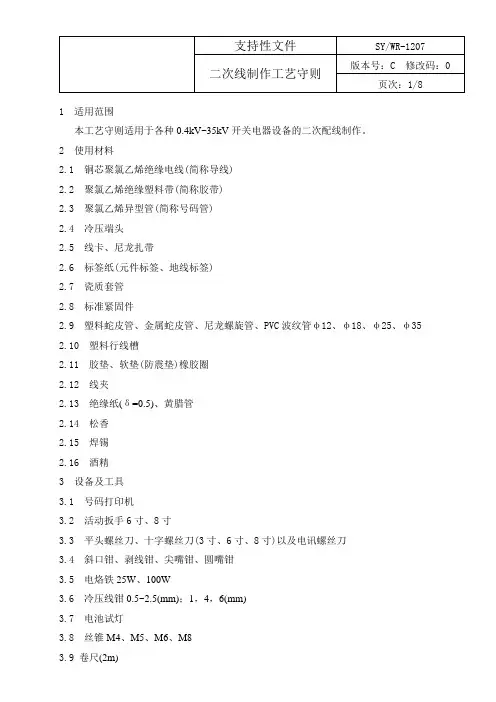

真空断路器二次配线工艺守则
页次：1/8 1 适用范围本工艺守则适用于各种0.4kV~35kV开关电器设备的二次配线制作。
2 使用材料2.1 铜芯聚氯乙烯绝缘电线(简称导线)2.2 聚氯乙烯绝缘塑料带(简称胶带)2.3 聚氯乙烯异型管(简称号码管)2.4 冷压端头2.5 线卡、尼龙扎带2.6 标签纸(元件标签、地线标签)2.7 瓷质套管2.8 标准紧固件2.9 塑料蛇皮管、金属蛇皮管、尼龙螺旋管、PVC波纹管φ12、φ18、φ25、φ35 2.10 塑料行线槽2.11 胶垫、软垫(防震垫)橡胶圈2.12 线夹2.13 绝缘纸(δ=0.5)、黄腊管2.14 松香2.15 焊锡2.16 酒精3 设备及工具3.1 号码打印机3.2 活动扳手6寸、8寸3.3 平头螺丝刀、十字螺丝刀(3寸、6寸、8寸)以及电讯螺丝刀3.4 斜口钳、剥线钳、尖嘴钳、圆嘴钳3.5 电烙铁25W、100W3.6 冷压线钳0.5~2.5(mm)；1，4，6(mm)3.7 电池试灯3.8 丝锥M4、M5、M6、M83.9 卷尺(2m)页次：2/83.10 自制套管M3~M64 二次回路配线的一般要求4.1 按二次接线图进行施工，接线正确。
4.2 配线整齐、美观、导线绝缘应良好、无损伤。
4.3 导线选用黑色，二次保护接地线为黄绿双色线，工程有特殊要求时则按工程要求选线。
4.4 电流回路采用4mm2导线，电压回路采用2.5mm2导线，其他回路为1mm2，对于电子元件回路采用焊锡连接时，在满足载流量和电压降及有足够机械强度的情况下，可采用不小于0.5mm2截面的导线。
4.5 导线与电器元件采用螺栓连接、插接、焊接等，导线的芯线应无损伤。
4.6 每个接线端子应只接一根导线，最多不超过两根(只有当该端子或接线柱是为接两根导线而专门设计的才允许接两根导线)。
4.7 用于连接可动部分如门上的电器导线应采用多股软导线，并留有适量的裕度。
导线根数超过35根时分两股捆扎，超过70根时分三股捆扎 (可根据具体情况而定)。
二次接线作业指导书
二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展............................... 错误!未定义书签。
3.1常识................................ 错误!未定义书签。
3.2名词解释............................ 错误!未定义书签。
3.3仪器使用............................ 错误!未定义书签。
4.作业流程............................... 错误!未定义书签。
5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。
2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。
回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。
回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。
以下按直流和交流回路分别叙述标号的规则。
直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。
见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。
二次配线作业指导书
．二次配线作业指导书1. 目的规范二次配线，保证二次配线正确、科学、整齐、美观，以确保各种被控设备动作的准确性、可靠性。
2. 范围本要求适用于本公司生产的直流屏，中低压配电盘，控制箱等产品的二次配线。
3. 准备工作3.1 接受图纸。
3.1.1 接受人必须具有相应资格（班组长以上）。
3.1.2 查看图纸的清晰度。
3.1.3 查看图纸合同号是否正确。
3.1.4 查看图纸数量是否齐全。
3.1.5 接受图纸必须办理好交接手续。
3.2 对合同的质量要求及制作要求详细理解。
3.3 无质量计划，无特殊制作要求的合同按公司常规规范制作。
3.4 生产前必须看清质量计划和制作要求及图纸的签字是否齐全，组织讨论，方可生产。
4. 方案确定4.1 选择材料4.1.1 导线选择4.1.1.1 一般情况下，柜内导线釆用黑色，有特殊要求的按质量计划（图纸）中的颜色要求选择。
4.1.1.2 一般情况下，根据图纸要求选择相应型号的导线。
4.1.1.3计量柜中电流回路采用4mr^V分色导线，电压回路活动线束采用2.5mrm 导线，其余回路（控制回路、信号回路、照明回路）釆用 0.75或1.5 mm2导线。
4.1.1.4 航空插座及某些专用接插件不宜用导线。
4.1.2 号码管4.1.2.1 根据所下二次图的线号，用号码管打印机打印出所需号码管，以便放线时使用。
4.122 号码管内径为3〜5mi，i分别用于1.5〜4mA导线。
4.1.2.3 号码管打印后字迹必须工整，清晰，且无涂改现象。
4.1.2.4 无特殊要求的打印原理号，有特殊要求的根据要求打印。
4.1.3 护线套4.1.3.1 线束穿入金属板孔时，金属板孔上必须有保护层（护线套、橡皮圈）。
4.1.3.2 根据金属孔的周长把护线套量好后下料。
4.1.3.3 护线套嵌好后，接缝处应处于下方。
4.1.4 保护扣套4.1.4.1 根据线束大小选择相应规格的保护口套。
4.1.4.2 包扎时先将线束整理整齐，导线应拉直，不允许参差不齐。
3AS2真空断路器作业指导书
编号：Q/X X XX X X 变电站10千伏3AS2型真空断路器型真空断路器现场维护检修作业指导书（范本）编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时上海市电力公司XXX供电分公司11 范围本导则规定了3AS2型户内高压断路器的检修要求和工作规范，以便使运行中的设备更加安全并延长使用寿命，本导则适用于装配于发电厂、变配电站（所）及10kV馈电线路上的3AS2型真空断路器（以下简称“断路器” ）。
2 引用文件下列标准所包含的条文，通过引用而成为本标准的条文，本标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列最新版本的可能性。
GB11022《高压开关设备通用技术条件》GB1984《交流高压断路器》GB1985《交流高压隔离开关和接地开关》GB3906《3~35kV交流金属封闭开关设备》SD/T318 《高压开关柜闭锁装置技术条件》DL/T402《交流高压断路器订货技术条件》DL/T403《10~35kV户内高压真空断路器订货技术条件》DL/T404《户内高压开关柜订货技术条件》DL/T486《交流高压隔离开关订货技术条件》DL/T593《高压开关设备的共用订货技术导则》2DL/T596《电力设备交接和预防性试验规程》3 修前准备3．1 准备工作安排√序号内容标准责任人备注1 根据运行及试验中发现的缺陷及上次检修的情况，确定重点检修项目设备情况摸底和反错计划，制定处理方案，确保缺陷处理。
2 准备有关检修技术资料、记录及上次检修报告技术资料、记录符合现场施工要求3 准备工具、机具、材料、备品配件、试验仪器和仪表等，并运至检修现场仪器仪表、工器具应齐全合格，符合现场施工要求4 检修人员通过培训掌握本作业指导书的要求3．2 人员标准√序号内容责任人备注 1应经过培训，认真通读本作业指导书2熟悉该设备的安装、施工或操作，并清楚其中的危险点3经过培训，能按照已经确认的安全操作方法安全地合闸、分闸、清扫、接地、解锁电路4 经过培训，能够按照已经确认的安全操作方法，正确维护和使用保护设备如：绝缘手套、安全帽、防护面罩等。
二次接线施工作业指导书
1 适用范围本施工作业指导书适用于田庄110kV变电站新建工程二次接线施工工作，并规定了相关施工依据、人员组织、作业资源、作业流程以及作业工序的要求、标准和安全措施等。
2 施工依据2.1《电气装置安装工程质量检验及评定规程》(DL/T516.1～17-2002)2.2《国家电网公司输变电工程质量通病防治工作要求及技术措施》（基建质量〔2010〕19号）2.3《国家电网公司输变电工程施工工艺示范手册变电工程分册电气部分》2.4《国家电网公司输变电工程标准工艺示范光盘》2.5《国家电网公司十八项电网重大反事故措施》（修订版）（国家电网生 [2012]352号）2.6《国家电网公司输变电工程工艺标准库》（2012版）2.7《国家电网公司输变电工程标准化作业手册—变电工程分册》2.8《输变电工程建设标准强制性条文实施管理规程》（Q/GDW 248—2008）2.9 《电气装置安装工程接地装置施工及验收规范》（GB50169-2006）2.10《电气装置安装工程盘柜及二次回路接线施工及验收规范》（GB50171-2012）2.11《电气装置安装工程电缆线路施工及验收规范》（GB50168-2006）2.12《电气装置安装工程电气设备交接试验标准》（GB50150-2006）2.13《工程建设标准强制性条文电力工程部分》（2006版）2.14《电力系统微机继电保护技术导则》(DL/T 769-2001)2.15《继电保护和安全自动装置技术规程》（GB T14285-2006）2.16 德州华德电力勘察设计有限公司设计图纸（德州-B1401IS-D0301）3 工程量本期工程中所有二次电缆接线及光缆的熔接。
4 作业资源4.1 人员组织技术员：张超组织技术方案编审、施工方案讨论、技术交底。
安全员：王霄负责现场安全工作。
质检员：王廷负责质量检查工作。
安装总负责：乙鹏负责整体协调所负责的所有安装中问题。
二次负责人：刘国忠负责二次接线工作。
二次接线作业指导书
二次接线作业指导书目录1.概况及适用范围 (3)2.编制依据 (3)3.知识拓展.............................. 错误！未定义书签。
3.1常识............................... 错误！未定义书签。
3.2名词解释........................... 错误！未定义书签。
3.3仪器使用........................... 错误！未定义书签。
4.作业流程.............................. 错误！未定义书签。
5.作业准备 (10)5.1人员准备 (10)5.2设备准备 (11)5.3安全准备 (11)5.4危险点辨识 (12)6.作业方法 (12)7.质量控制与检验标准 (16)二次接线作业指导书1.概况及适用范围本作业指导书适用于本公司承接项目变配电站内低压配电屏、保护屏、通信屏、控制屏及场地端子箱、检修电源箱安装及二次接线安装作业。
2. 编制依据2.1、电气装置安装工程《电缆线路施工及验收规范》GB50168-922.2、电气装置安装工程《盘柜及二次回路接线施工及验收规范》GB50171-92 2.3、中国建工出版社《实用电气安装技术大全》2.4、国家电网公司生产技能人员职业能力培训通用教材《电气识绘图》3. 知识拓展3.1标号规则3.1.1二次回路的标号是按用途分组，每组给以一定的数字范围。
回路标号一般由三位以下数字组成，当需要注明回路的相别或其它特征时，可在数字的前面或后面增注文字符号。
回路标号等电位原则进行，即回路内连于同一点的所有导线用一数字号码，由线圈、电阻、电容、连接片、触点、电流试验端子等元件所间隔的线段要看为不同电位线段，标以不同的数字标号。
以下按直流和交流回路分别叙述标号的规则。
直流回路标号直流正极回路的线段按奇数顺序标号，负极回路按偶数标号。
见下表回路分组及数字标号：交流回路数字标号组为了便于运行和安装，对某些主回路常给以固定的数字。
真空断路器安装作业指导书
序号
名称
型号规格
数量
是否准备（丿）
开口扳手
把
梅花扳手
把
开口扳手
把
梅花扳手
把
开口扳手
把
梅花扳手
把
开口扳手
把
梅花扳手
把
开口扳手
把
梅花扳手
把
管钳
把
大螺丝刀
把
钢卷尺
把
长梯
个
台钳
台
电焊机
台
切割机
台
台钻
台
专用工具
断路器专用
套
开关特性仪
台
回路电阻测试仪
台
万用表
块
配电箱
个
电源线
X
米
准备人签名
二）所需耗材
作业现场情况核查的不全面
()布置作业前，必须核对图纸，勘查现场，彻底查明可能向作业地点反送电的所有电源，并应断开其断路器、隔离开关
()对大型作业等较为复杂的施工项目，有关人员必须在施工前深入到现场，对现场周围的带电部位、大型施工器械的行走路线和工作位置以及对施工构成障碍的物体等核查清楚，以便确定可行的施工方案，查明作业中的不安全因素，制定可靠的安全防范措施
工作班成员：认真努力学习本作业指导书，严格遵守、执行安全规程和现场“安全措施卡”，互相关心施工安全
标准作业时间
个工作人员天内完成综合工日个
制订依据
•—《电力建设安全工作规程》变电所部分
—《电业安全工作规程》发电厂和变电所电气部分
—《电气装置安装工程高压电器施工及验收规范》
二、开关柜安装、调试网络图
三、所需工具、器材
拆卸后的木板钉器放置在不响施工、保证人员安全的位置
二次接线作业指导书
大漠海里素风电场220KV升压站一期工程二次接线施工作业指导书一、编制依据【1】《电气装置安装工程盘柜及二次回路接线施工及验收规范》【2】220kV变电站一期工程电气二次部分施工图纸【3】220kV变电站施工组织设计二、施工范围本期工程二次回路接线工作量：a.保护室配电屏、保护屏。
控制屏、盘、柜内二次接线b.户外端子箱、动力箱电源箱接线。
c.主变、全站断路器、隔离开关机构箱以及35kV开关柜接线。
三、施工组织结构图四、工程特点保护装置下放在配电装置区，为避免强电场的干扰危及电力设备安全运行，二次接线过程中必须按图纸要求的措施严格施工，以减少干扰电压、电流的入侵。
五、施工工序流程图（图4-1）六、职责【1】工地负责人负责《技术交底》在施工范围内正确有效的运行。
【2】专业组长技术员、质检员对《技术交底》在施工过程中进行监督。
对于新型设备在新工艺，新技术状态下要及时提出调整工序控制程序的改进措施。
【3】施工人员要严格按照《技术交底》进行施工。
【4】供货方负责提供所需的合格的设备产品和装置性材料。
【5】工地质检人员负责对施工中《技术交底》执行情况监督、检查。
七、施工具体措施【1】按图施工，接线正确。
【2】电气回路的连接（导线与电气元件间采用螺栓连接、插接、焊接或压接等），均应牢固可靠。
【3】电缆芯线和所配导线的两端应标明其回路编号；编号应正确，字迹清晰且不易脱色。
【4】配线整齐、清晰、美观；导线绝缘良好，无损坏。
【5】每个端子板的每侧接线一般为一根，最多不超过两根；当接两根线时，中间一定要加平垫；对于插接式端子，不同截面的两根导线不能接在同一端子上。
二次回路接线施工流程图图4-1【6】盘内同一线路的导线可排列成长方形的导线束，应统一下线一次排成，不要逐根增设。
配线的走向力求简洁、明显，尽量减少交叉联接；配线电流回路应采用电压不低于500V的铜芯绝缘导线，其截面不应小于2.5mm2，其他回路不得小于1.5mm2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
245按图7、图8所示，将分、合闸控制电源线从线路板左侧分路，电机及合闸闭锁电源线从线路板右侧分路，并按图示扎带扎紧，余头剪断。
编制： 审核： 批准：136按图4所示，二次接地黄绿导线需可靠接地，与金属外壳螺纹孔固定螺杆紧固。
注：二次接线完成后从断路器正面方向看，导线不得有导体裸露，清洁配线操作的残余物（如线头，扎带，线鼻子等）
按图1所示，将航空插针与导线锡焊牢固，无松动虚焊。
真空断路器二次接线作业指导书
工作流程
操作简图如图2图3所示，所有导线必需压接接线端子，根据导线的线径选取适当规格的线号管，按照二次接线图的设计要求用线号打印机打出线号，线号要求清晰、耐久，不可自行书写，涂改。
按二次接线图要求将线号管套在导线上，线号标记的视读方向以元件接线端子的正视方向为准，自下而上，自左而右。
按图5、图6所示，将线束理成圆形，并固定与壳体，导线之间应平行不得互相缠绕，并根据分路顺序将应分路的线束放在分路方向的内侧。
根据走线方案，导线需要弯曲转换方向时，应用手指进行弯曲，不得用尖嘴钳或其他锋利工具弯曲，以免导线绝缘层受到损伤。
用扎带绑扎或固定线束时，扎带扎紧，余头剪断。
用蛇皮塑料管缠绕时，应缠紧并保持缠绕等距。
图1图2
图3图4图5
图6
图7图8。
