1 .2 二极管的特性及主要参数教学要求了解二极管的结构;掌握二极管的伏安特性;熟悉二极管的主要参数。

一、半导体二极管的结构和类型构成:PN 结+ 引线+ 管壳= 二极管(Diode)符号:阳极(正极)阴极(负极)分类:1.根据材料硅二极管、锗二极管2.根据结构点接触型、面接触型、平面型二极管的结构和符号(a)结构示意图(b)电路符号(c)点接触型(d)面接触型(e)平面型二极管常见外型图:二、二极管的伏安特性二极管由一个PN结构成,具有单向导电性。

二极管电流ID 随外加于二极管两端的电压uD的变化规律,称为二极管的伏安特性曲线。

1.PN 结的伏安方程曼常数,q为电子电量,当T = 300(27 C)时,UT= 26 mV。

2.二极管的伏安特性二极管由一个PN结构成,具有单向导电性。

当外加正向电压小于Uth时,外电场不足以克服PN结的内电场对多子扩散运动造成的阻力,正向电流几乎为零,二极管呈现为一个大电阻,好像有一个门坎,因此将电压Uth 称为门槛电压(又称死区电压)。

在室温下硅管Uth≈0.5V,锗管Uth≈0.1V。

当外加正向电压大于Uth后,PN结的内电场大为削弱,二极管的电流随外加电压增加而显著增大,电流与外加电压呈指数关系,实际电路中二极管导通时的正向压降硅管约为0.6~0.8V,锗管约为0.1~0.3V,因此工程上定义这一电压为导通电压,用UD(on)表示,认为u D>UD(on)时,二极管导通,i D有明显的数值,而u D<U D(on)时,i D很小,二极管截止,工程上,一般取硅管UD(on)=0.7V,锗管UD(on)=0.2V。

二极管电流i D随外加于二极管两端的电压u D的作用而变化的规律,称为二极管的伏安特性曲线。

二极管两端加上反向电压时,反向饱和电流IS 很小(室温下,小功率硅管的反向饱和电流IS小于0.1μA,锗管为几十微安。

).当加于二极管两端的反向电压增大到U(BR) 时,二极管的PN结被击穿,此时反向电流随反向电压的增大而急剧增大,U(BR) 称为反向击穿电压。

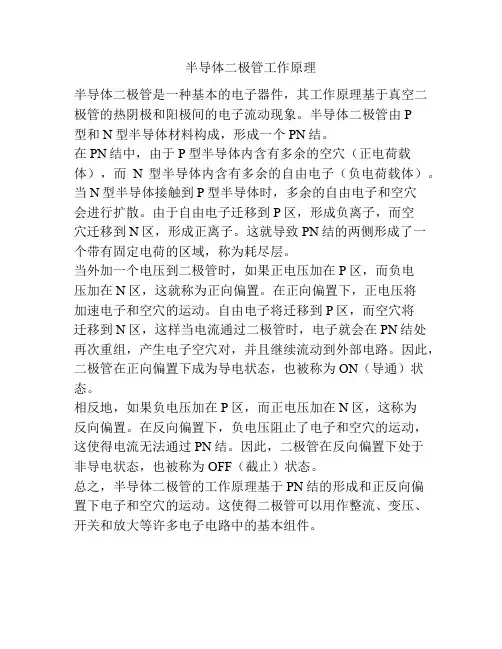

半导体二极管工作原理

半导体二极管工作原理

半导体二极管工作原理
半导体二极管是一种基本的电子器件,其工作原理基于真空二极管的热阴极和阳极间的电子流动现象。

半导体二极管由P
型和N型半导体材料构成,形成一个PN结。

在PN结中,由于P型半导体内含有多余的空穴(正电荷载体),而N型半导体内含有多余的自由电子(负电荷载体)。

当N型半导体接触到P型半导体时,多余的自由电子和空穴
会进行扩散。

由于自由电子迁移到P区,形成负离子,而空
穴迁移到N区,形成正离子。

这就导致PN结的两侧形成了一个带有固定电荷的区域,称为耗尽层。

当外加一个电压到二极管时,如果正电压加在P区,而负电
压加在N区,这就称为正向偏置。

在正向偏置下,正电压将
加速电子和空穴的运动。

自由电子将迁移到P区,而空穴将
迁移到N区,这样当电流通过二极管时,电子就会在PN结处再次重组,产生电子空穴对,并且继续流动到外部电路。

因此,二极管在正向偏置下成为导电状态,也被称为ON(导通)状态。

相反地,如果负电压加在P区,而正电压加在N区,这称为
反向偏置。

在反向偏置下,负电压阻止了电子和空穴的运动,这使得电流无法通过PN结。

因此,二极管在反向偏置下处于
非导电状态,也被称为OFF(截止)状态。

总之,半导体二极管的工作原理基于PN结的形成和正反向偏
置下电子和空穴的运动。

这使得二极管可以用作整流、变压、开关和放大等许多电子电路中的基本组件。

半导体材料及二极管

半导体材料及二极管
通过电子与空穴的复合释放出光能,可用于照明、显示等领域。
06
未来发展趋势与挑战
新型半导体材料探索
碳纳米管
具有优异的电学和热学性能,可 用于制造高性能、低功耗的半导
体器件。
二维材料
如石墨烯、二硫化钼等,具有独 特的电子结构和物理性质,为半 导体材料研究提供了新的方向。
有机半导体
具有柔性、低成本等优点,可用 于制造柔性电子器件和生物电子
分子束外延(MBE法)
在超高真空条件下,将各种所需组分的分子束或原子束精确地喷射到加热的基片上,与基 片发生反应,生成化合物半导体材料。
氢化物气相外延(HVPE法)
利用氢化物作为源材料,在高温下发生化学反应,生成化合物半导体材料并外延生长在基 底上。
04
二极管制造工艺与封装技术
芯片制造工艺流程
氧化层生长
器件。
高性能二极管创新方向
肖特基二极管
具有低噪声、高速度等优点,可用于高频、微波 等领域。
PIN二极管
具有高耐压、大电流等特点,可用于电力电子、 汽车电子等领域。
隧道二极管
具有负阻特性,可用于振荡器、放大器等电路。
面临挑战及解决策略
材料制备挑战
新型半导体材料的制备技术尚不成熟,需要加大研发力度,提高 材料质量和稳定性。
利用二极管的伏安特性,可实现对微 弱信号的检测,如光信号、温度信号 等,广泛应用于传感器电路中。
信号放大
通过合理的电路设计,二极管可用于 实现信号的放大功能,如共射放大电 路、共基放大电路等。
光电转换器件设计
光电二极管
利用光电效应,将光信号转换为电信号,广泛应用于光通信、光电检测等领域。
发光二极管
基本结构

丝印12 的二极管 -回复

丝印12 的二极管 -回复

丝印12 的二极管-回复[丝印12 的二极管]是什么?丝印12的二极管是一个电子元件,用于控制电流流动方向的装置。

它是一种半导体材料制成的,通常由硅(Si)或锗(Ge)等材料构成。

二极管有两个引脚,一个是阳极(或称为正极或P极),另一个是阴极(或称为负极或N极)。

通过控制二极管的正向或反向电压,可以实现电流在不同的方向上的流动。

二极管的原理和构造如何?二极管的原理基于PN结的特性。

PN结是由一个P型半导体和一个N型半导体组成的。

P型半导体的特点是具有空穴(正电荷载体),而N 型半导体的特点是具有自由电子(负电荷载体)。

当将P型半导体和N型半导体连接在一起时,形成了一个PN结,其中P型区域为正极,N型区域为负极。

当二极管处于正向偏置时,即正极连接到P型区域,负极连接到N型区域,电流可以流过二极管。

这是因为在P型区域中,由于空穴的过剩,形成了电子的缺乏。

同时,在N型区域中,由于自由电子的过剩,形成了空穴的缺乏。

因此,在PN结的交界处会有一个电子流动的通道,电流可以顺利通过。

然而,当二极管处于反向偏置时,即正极连接到N型区域,负极连接到P型区域时,电流无法通过二极管。

这是因为在P型区域中,电子的过剩会吸引N型区域的自由电子,形成电子云,在PN结的交界处形成电势垒。

这个电势垒会阻碍电流的流动,使得反向电流非常微弱或几乎没有。

丝印12的二极管的特性和用途是什么?丝印12的二极管是一种常见的标准二极管。

其特性是反向击穿电压较高,正向导通电流较大。

这使得丝印12二极管在电子电路中有广泛的应用。

以下是一些可能的用途:1. 整流器:二极管可以将交流电转换为直流电。

丝印12的二极管可用于整流电路中,将交流电信号转换为直流电。

2. 保护电路:由于二极管具有阻止电流流向反向方向的特性,可以用于保护电路,防止电压过高或过低对电子器件的损坏。

3. 光电器件:丝印12的二极管在一定的条件下可以实现光电转换。

当光照射到二极管上时,可以产生电流信号。

半导体二极管及其基本应用电路(12)

半导体二极管及其基本应用电路(12)

2021/3/6
3
1.1 半导体二极管
1)本征半导体中的两种载流子——电子和空穴
在室温下,本征半导体中少数价电子因受热而获得能量 ,摆脱原子核的束缚,从共价键中挣脱出来,成为自由电 子。与此同时,失去价电子的硅或锗原子在该共价键上留 下了一个空位,这个空位称为空穴。由于本征硅或锗每产 生一个自由电子必然会有一个空穴出现,即电子与空穴成 对出现,称为电子空穴对。
• 1.4.5 激光二极管
• 激光是英文Laser的意译,音译为“镭射”。激光是 由激光器产生的。激光器有固体激光器、气体激光 器、半导体激光器等。半导体激光器是所有激光器 中效率最高、体积最小的一种,而比较成熟且实用 的半导体激光器是砷化镓激光器,即激光二极管。
2021/3/6
27
• 图1-3-10为倍压整流电路,该电路是用n个整流二极管和n 个电容组成n倍压整流电路。从图1-3-10中a、c两端取出电 压为nU2 ,其中n为偶数;而从b、d两端取出电压为nU2 , 其中n为奇数。可以根据需要选择输出电压。在电路中,除 了电容C1承受电压为U2外,其他电容上承受的电压均为 2U2,每个整流管的反向电压为2U2。该电路虽可得到较高 的直流输出电压,但它的输出特性很差,所以只适用于负 载电流很小,且负载基本上不变的场合。
• 二极管的主要特性是单向导电。二极管的特性可用伏安特性曲线来描 述。
• 1.二极管的伏安特性曲线 • 二极管的种类虽然很多,但它们都具有相似的伏安特性。所谓二极管
伏安特性曲线就是流过二极管的电流I与加在二极管两端电压U之间的
关系曲线。图1-1-13 所示为硅和锗二极管伏安特性曲线,
2021/3/6
第 1章
半导体二极管及其基本应用电路

半导体分立元件--二极管

半导体分立元件--二极管

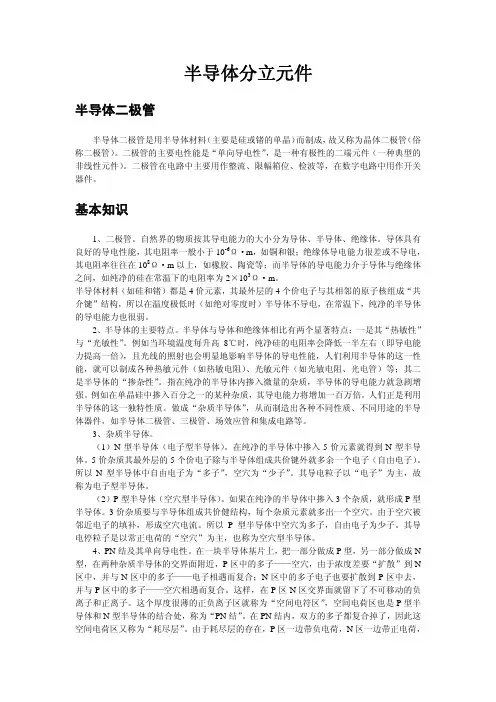

半导体分立元件半导体二极管半导体二极管是用半导体材料(主要是硅或锗的单晶)而制成,故又称为晶体二极管(俗称二极管)。
