微波与天线总结

合集下载

微波天线与技术课程报告汇总

微波天线与技术课程报告汇总

微波天线与技术课程报告汇总《微波技术与天线》课程考察报告姓名:专业班级:学号:指导老师:许焱平绪论1.微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科,它的基本理论是经典的电磁场理论,研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法,即从麦克斯韦方程出发,在特定边界条件下解电磁波动方程,求得场量的时空变化规律,分析电磁波沿线的各种传输特性;另一种是“路”的分析方法,即将传输线作为分布参数电路处理,用克希霍夫定律建立传输线方程,求得线上电压和电流的时空变化规律,分析电压和电流的各种传输特性。

2.微波的定义:把波长从1m 到0.1mm 范围内的电磁波称为微波。

微波波段对应的频率范围为: 300MHz ~3000GHz 。

在整个电磁波谱中,微波介于超短波与红外线之间,是频率最高的无线电波,它的频带宽度比所有普通无线电波波段总和宽1000倍。

一般情况下,微波又可划分为分米波、厘米波和毫米波和亚毫米四个波段。

3.微波具有如下主要特点:(1)似光性;(2)穿透性;(3)宽频带特性;(4)热效应特性;(5)散射特性;(6)抗低频干扰特性;(7)视距传输特性;(8)分布参数的不确定性;(9)电磁兼容和电磁环境污染。

4.微波技术的主要应用:(1)在雷达上的应用;(2)在通讯方面的应用;(3)在科学研究方面的应用;(4)在生物医学方面的应用;(5)微波能的应用。

f λ31081051010(m)(Hz)3103231063109-13101210-43101510-73101810-10无线电波宇宙射线射频目录绪论 (1)目录 (2)一、均匀传输线理论 (3)二、规则金属波导 (4)三、微波集成传输线……………………5四、微波网络基础 (5)五、微波元器件 (6)六、天线辐射与接收的基本理论 (7)七、电波传播概论 (8)八、线天线 (9)九、面天线 (10)十、微波应用系统 (11)心得体会 (12)本课程我们共学习了十章,主要学习了均匀传输线理论、规则金属波导、微波集成传输线、微波网络基础、微波元器件、天线辐射与接收理论、电波传播概论、线天线、面天线、微波应用系统。

微波技术与天线复习知识要点

微波技术与天线复习知识要点

微波技术与天线复习知识要点绪论●微波的定义:微波是电磁波谱介于超短波与红外线之间的波段,它属于无线电波中波长最短的波段;●微波的频率范围:300MHz~3000GHz ,其对应波长范围是1m~●微波的特点要结合实际应用:似光性,频率高频带宽,穿透性卫星通信,量子特性微波波谱的分析第一章均匀传输线理论●均匀无耗传输线的输入阻抗2个特性定义:传输线上任意一点z处的输入电压和输入电流之比称为传输线的输入阻抗注:均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗、工作频率有关;两个特性:1、λ/2重复性:无耗传输线上任意相距λ/2处的阻抗相同Z in z= Z in z+λ/22、λ/4变换性: Z in z- Z in z+λ/4=Z02证明题:作业题●均匀无耗传输线的三种传输状态要会判断1.行波状态:无反射的传输状态▪匹配负载:负载阻抗等于传输线的特性阻抗▪沿线电压和电流振幅不变▪电压和电流在任意点上同相2.纯驻波状态:全反射状态▪负载阻抗分为短路、开路、纯电抗状态3.行驻波状态:传输线上任意点输入阻抗为复数●传输线的三类匹配状态知道概念▪负载阻抗匹配:是负载阻抗等于传输线的特性阻抗的情形,此时只有从信源到负载的入射波,而无反射波;▪源阻抗匹配:电源的内阻等于传输线的特性阻抗时,电源和传输线是匹配的,这种电源称之为匹配电源;此时,信号源端无反射;▪共轭阻抗匹配:对于不匹配电源,当负载阻抗折合到电源参考面上的输入阻抗为电源内阻抗的共轭值时,即当Z in=Z g﹡时,负载能得到最大功率值;共轭匹配的目的就是使负载得到最大功率;●传输线的阻抗匹配λ/4阻抗变换P15和P17●阻抗圆图的应用与实验结合史密斯圆图是用来分析传输线匹配问题的有效方法;1.反射系数圆图:Γz=|Γ1|e jΦ1-2βz= |Γ1|e jΦΦ1为终端反射系数的幅度,Φ=Φ1-2βz是z处反射系数的幅角;反射系数圆图中任一点与圆心的连线的长度就是与该点相应的传输线上某点处的反射系数的大小;2.阻抗原图点、线、面、旋转方向:➢在阻抗圆图的上半圆内的电抗x>0呈感性,下半圆内的电抗x<0呈容性;➢实轴上的点代表纯电阻点,左半轴上的点为电压波节点,其上的刻度既代表r min又代表行波系数K,右半轴上的点为电压波腹点,其上的刻度既代表r max又代表驻波比ρ;➢|Γ|=1的圆图上的点代表纯电抗点;➢实轴左端点为短路点,右端点为开路点,中心点处是匹配点;➢在传输线上由负载向电源方向移动时,在圆图上应顺时针旋转,;反之,由电源向负载方向移动时,应逆时针旋转;3.史密斯圆图:将上述的反射系数圆图、归一化电阻圆图和归一化电抗圆图画在一起,就构成了完整的阻抗圆图;4.基本思想:➢特征参数归一阻抗归一和电长度归一;➢以系统不变量|Γ|作为史密斯圆图的基底;➢把阻抗或导纳、驻波比关系套覆在|Γ|圆上;●回波损耗、功率分配等问题的分析✓回波损耗问题:1.定义为入射波功率与反射波功率之比通常以分贝来表示,即Lrz=10lgP in/Pr dB对于无耗传输线,ɑ=0,Lr与z无关,即Lrz=-20lg|Γ1| dB2.插入损耗:定义为入射波功率与传输功率之比3.|Γ1|越大,则| Lr |越小;|Γ1|越小,则| L in|越大;P21:有关回波损耗的例题例1-4✓功率分配问题:1.入射波功率、反射波功率和传输功率计算公式反映出了它们之间的分配关系;P192.传输线的传输效率:η=负载吸收功率/始端传输功率3.传输效率取决于传输线的损耗和终端匹配情况第二章规则金属波导●导波系统中的电磁波按纵向场分量的有无,可分为TE波、TM波和TEM波三种类型;知道概念➢TEM波:导行波既无纵向磁场有无纵向电场,只有横向电场和磁场,故称为横电磁波;E z=0而H z=0➢TM波E波:只有纵向电场,又称磁场纯横向波;E z≠0而H z=0➢TE波H波:只有纵向磁场,又称电场纯横向波;E z=0而H z≠0●导行条件:k c<k时,f>f c为导行波;●矩形波导、圆波导主要模式的特点及应用✧矩形波导:将由金属材料制成的、矩形截面的、内充空气的规则金属波导称为矩形波导;1)纵向场分量E z和H z不能同时为零,不存在TEM波;2)TE波:横向的电波,纵向场只有磁场;➢TE波的截止波数k c,➢矩形波导中可以存在无穷多种TE导模,用TE mn表示;➢最低次波形为TE10,截止频率最低;3)TM波➢TM11模是矩形波导TM波的最低次模,其他均为高次模;4)主模TE10的场分布及其工作特性➢主模的定义:在导行波中截止波长最长截止频率最低的导行模➢特点:场结构简单、稳定、频带宽和损耗小等;✧圆波导:若将同轴线的内导体抽走,则在一定条件下,由外导体所包围的圆形空间也能传输电磁能量,这就是圆形波导;➢应用:远距离通信、双极化馈线以及微波圆形谐振器等;➢圆形波导也只能传输TE和TM波形;➢主模TE11,截止波长最长,是圆波导中的最低次模;圆波导中TE11模的场分布与矩形波导的TE10模的场分布很相似,因此工程上容易通过矩形波导的横截面逐渐过渡变为圆波导;即构成方圆波导变换器;➢圆对称TM01模:圆波导的第一个高次模,由于它具有圆对称性故不存在极化简并模;因此常作为雷达天线与馈线的旋转关节中的工作模式;➢低损耗的TE01模:是圆波导的高次模式,它与TM11模是简并模;它是圆对称模,故无极化简并;当传输功率一定时,随着频率升高,管壁的热损耗将单调下降;故其损耗相对于其他模式来说是低的,故可将工作在此模式下的圆波导用于毫米波的远距离传输或制作高Q值的谐振腔;●熟悉模式简并概念及其区别1.矩形波导中的E-H简并:对相同的m和n,TE mn和TM mn模具有相同的截止波长或相同的截止频率;虽然它们的场分布不同,但是具有相同的传输特性;2.圆波导中有两种简并模:➢E-H简并:TE0n模和TM1n模的简并➢极化简并模:考虑到圆波导的轴对称性,因此场的极化方向具有不确定性,使导行波的场分布在φ方向存在cosmφ和sinmφ两种可能的分布,它们独立存在,相互正交,截止波长相同,构成同一导行模的极化简并模;●熟悉矩形波导壁电流分布及应用●波导激励的几种类型1.电激励2.磁激励3.电流激励●方圆波导转换器的作用圆波导中TE11模的场分布与矩形波导的TE10模的场分布很相似,因此工程上容易通过矩形波导的横截面逐渐过渡变为圆波导;即构成方圆波导变换器;第三章微波集成传输线●带状线、微带线的结构及特点1.带状线:➢是由同轴线演化而来的,即将同轴线的外导体对半分开后,再将两半外导体向左右展平,并将内导体制成扁平带线;➢主要传输的是TEM波;可存在高次模;➢用途:替代同轴线制作高性能的无源元件;➢特点:宽频带、高Q值、高隔离度➢缺点:不宜做有源微波电路;2.微带线:➢是由双导体传输线演化而来的,即将无限薄的导体板垂直插入双导体中间,再将导体圆柱变换成导体带,并在导体带之间加入介质材料,从而构成了微带线;微带线是半开放结构;➢工作模式:准TEM波●带状线、微带线特征参数的计算会查图➢带状线和微带线的传输特性参量主要有:特性阻抗Z0、衰减常数ɑ、相速v p和波导波长λg ●介质波导主模及其特点➢主模HE11模的优点:a)不具有截止波长;b)损耗较小;c)可直接由矩形波导的主模TE10激励;第四章微波网络基础●熟练掌握阻抗参量、导纳参量、转移参量、散射参量结合元件特性和传输参量的定义P84-P93➢阻抗矩阵Z➢导纳矩阵Y➢转移矩阵A➢散射矩阵S➢传输矩阵T●掌握微波网络思想在微波测量中的应用三点法的条件➢前提条件:令终端短路、开路和接匹配负载时,测得的输入端的反射系数分别为Γs,Γo和Γm,从而可以求出S11, S12, S22;第五章微波元器件●匹配负载螺钉调配器原理、失配负载;衰减器、移相器作用➢匹配负载作用:消除反射,提高传输效率,改善系统稳定性;➢螺钉调配器:螺钉是低功率微波装置中普遍采用的调谐和匹配原件,它是在波导宽边中央插入可调螺钉作为调配原件;螺钉深度不同等效为不同的电抗原件,使用时为了避免波导短路击穿,螺钉·都设计成为了容性,即螺钉旋入波导中的深度应小于3b/4b为波导窄边尺寸;➢失配负载:既吸收一部分微波功率又反射一部分微波功率,而且一般制成一定大小驻波的标准失配负载,主要用于微波测量;➢衰减器,移相器作用:改变导行系统中电磁波的幅度和相位;●了解定向耦合器的工作原理P106➢定向耦合器是一种具有定向传输特性的四端口元件,它是由耦合装置联系在一起的两对传输系统构成的;➢利用波程差;●熟练掌握线圆极化转换器的工作原理及作用●了解场移式隔离器的作用P122➢根据铁氧体对两个方向传输的波型产生的场移作用不同而制成的;●了解铁氧体环行器的分析及作用P123➢环行器是一种具有非互易特性的分支传输系统;第六章天线辐射与接收的基本理论第七章电波传播概论●天波通信、地波通信、视距波通信的概念1.天波通信:指自发射天线发出的电波在高空被电离层反射后到达接收点的传播方式,也成为电离层电波传播;主要用于中波和短波波段2.地波通信:无线电波沿地球表面传播的传播方式;主要用于长、中波波段和短波的低频段;3.视距波通信:指发射天线和接收天线处于相互能看见的视距距离内的传播方式;地面通信、卫星通信以及雷达等都可以采用这种传播方式;主要用于超短波和微波波段的电波传播●天线的作用●无线电波传输是产生失真的原因无线电波通过煤质除产生传输损耗外,还会使信号产生失真——振幅失真和相位失真两个原因:1.煤质的色散效应:色散效应是由于不同频率的无线电波在煤质中的传播速度有差别而引起的信号失真;2.随机多径传输效应:会引起信号畸变;因为无线电波在传输时通过两个以上不同长度的路径到达接收点;接收天线收到的信号是几个不同路径传来的电场强度之和;。

微波与天线实践心得

微波与天线实践心得

微波与天线实践心得
微波与天线是电子通信领域中非常重要的技术,我将为您提供一些实践心得。

1. 关于微波技术:
微波是指频率在300兆赫兹(GHz)到300千兆赫兹(THz)之间的无线电波。

在微波技术中,需要注意以下几点:
- 微波传输:微波可以在空气、导线、光纤等媒介中传输。

在传输过程中,需要注意信号衰减、反射和折射等问题,以确保信号的质量和稳定性。

- 微波器件:微波技术涉及很多器件,如微波天线、微波放大器、微波滤波器等。

了解这些器件的工作原理和性能参数对于设计和应用微波系统至关重要。

2. 关于天线技术:
天线是将电磁波转换成电信号或将电信号转换成电磁波的装置,其在无线通信中起到至关重要的作用。

以下是一些关于天线技术的实践心得:
- 天线类型:根据应用需求选择适合的天线类型,如定向天线、全向天线、扁平天线等。

不同类型的天线具有不同的辐射特性和增益,需要根据具体场景进行选择。

- 天线安装:天线的安装位置和方向对无线通信质量有很大影响。

在安装过程中,需要考虑避免干扰物、优化信号传播路径和最大化天线的工作效果。

- 天线参数:了解天线的增益、方向性、频率响应等参数对于系统设计和性能评估非常重要。

同时,还需要注意天线的带宽和阻抗匹配等问题。

这些是微波与天线技术的一些实践心得,希望对您有所帮助。

如果您有任何具体的问题或需要更详细的解答,请随时提问。

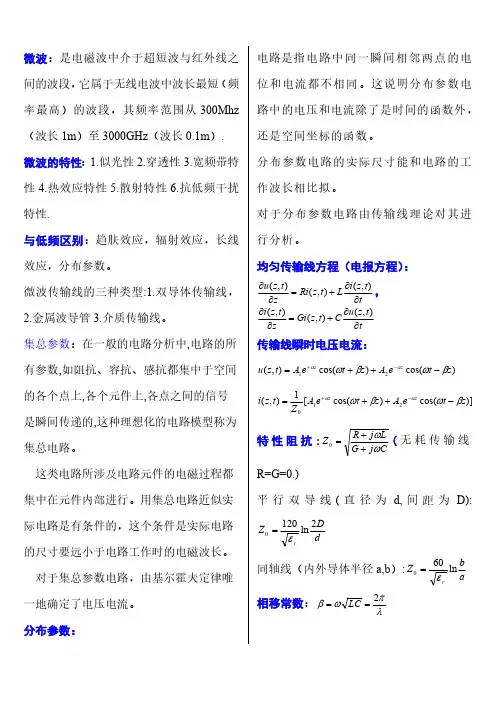

微波技术与天线(重点)

微波技术与天线(重点)

微波:是电磁波中介于超短波与红外线之间的波段,它属于无线电波中波长最短(频率最高)的波段,其频率范围从300Mhz (波长1m)至3000GHz(波长0.1m).微波的特性:1.似光性2.穿透性3.宽频带特性4.热效应特性5.散射特性6.抗低频干扰特性.与低频区别:趋肤效应,辐射效应,长线效应,分布参数。

微波传输线的三种类型:1.双导体传输线,2.金属波导管3.介质传输线。

集总参数:在一般的电路分析中,电路的所有参数,如阻抗、容抗、感抗都集中于空间的各个点上,各个元件上,各点之间的信号是瞬间传递的,这种理想化的电路模型称为集总电路。

这类电路所涉及电路元件的电磁过程都集中在元件内部进行。

用集总电路近似实际电路是有条件的,这个条件是实际电路的尺寸要远小于电路工作时的电磁波长。

对于集总参数电路,由基尔霍夫定律唯一地确定了电压电流。

分布参数:电路是指电路中同一瞬间相邻两点的电位和电流都不相同。

这说明分布参数电路中的电压和电流除了是时间的函数外,还是空间坐标的函数。

分布参数电路的实际尺寸能和电路的工作波长相比拟。

对于分布参数电路由传输线理论对其进行分析。

均匀传输线方程(电报方程):,传输线瞬时电压电流:特性阻抗:(无耗传输线R=G=0.)平行双导线(直径为d,间距为D):同轴线(内外导体半径a,b):相移常数:tt ziLt zRizt zu∂∂+=∂∂),(),(),(tt zuCt zGizt z i∂∂+=∂∂),(),(),()cos()cos(),(21zteAzteAt zu zzβωβωαα-++=-+)]cos()cos([1),(21zteAzteAZt zi zzβωβωαα-++=-+CjGLjRZωω++=dDZr2ln1200ε=abZrln600ε=λπωβ2==LC输入阻抗:反射系数:终端反射系数:输入阻抗与反射系数关系:驻波比:;1.行波状态沿线电压电流振幅不变,驻波比为1,终端反射系数0,传输线上各点阻抗等于传输线特性阻抗。

西电微波技术与天线总结

西电微波技术与天线总结

第一章1.均匀传输线(规则导波系统):截面尺寸、形状、媒质分布、材料及边界条件均不变的导波系统。

2.均匀传输线方程, 也称电报方程。

3.无色散波:对均匀无耗传输线, 由于β与ω成线性关系, 所以导行波的相速v p 与频率无关, 称为无色散波。

色散特性:当传输线有损耗时, β不再与ω成线性关系, 使相速v p 与频率ω有关,这就称为色散特性。

11010010110co s()sin ()tan ()()tan ()co s()sin ()in U z jI Z z Z jZ z Z z Z U Z jZ z I z jz Z ββββββ++==++02p rv fλπλβε===任意相距λ/2处的阻抗相同, 称为λ/2重复性z1 终端负载221021101()j z j zj zj zZ Z A ez eeZ Z A eββββ----Γ===Γ+ 1101110j Z Z eZ Zφ-Γ==Γ+ 终端反射系数 均匀无耗传输线上, 任意点反射系数Γ(z)大小均相等,沿线只有相位按周期变化, 其周期为λ/2, 即反射系数也具有λ/2重复性4.00()()()in in Z z Z z Z z Z -Γ=+ 0()1()()()1()in U z Z Z Z Z I z Z +Γ==-Γ111ρρ-Γ=+ 1111/1/1Γ-Γ+=-+=+-+-U U U U ρ电压驻波比 其倒数称为行波系数, 用K 表示5.行波状态就是无反射的传输状态, 此时反射系数Γl =0, 负载阻抗等于传输线的特性阻抗, 即Z l =Z 0, 称此时的负载为匹配负载。

综上所述, 对无耗传输线的行波状态有以下结论: ① 沿线电压和电流振幅不变, 驻波比ρ=1;② 电压和电流在任意点上都同相; ③ 传输线上各点阻抗均等于传输线特性阻抗6终端负载短路:负载阻抗Z l =0, Γl =-1, ρ→∞, 传输线上任意点z 处的反射系数为Γ(z)=-e -j2βz此时传输线上任意一点z 处的输入阻抗为0()tan in Z Z jZ zβ=① 沿线各点电压和电流振幅按余弦变化, 电压和电流相位差 90°, 功率为无功功率, 即无能量传输; ② 在z=n λ/2(n=0, 1, 2, …)处电压为零, 电流的振幅值最大且等于2|A 1|/Z 0, 称这些位置为电压波节点;在z=(2n+1)λ/4 (n=0, 1, 2, …)处电压的振幅值最大且等于2|A 1|, 而电流为零, 称这些位置为电压波腹点。

微波技术与天线课程总结

微波技术与天线课程总结

1
《天线技术基础》要点
第二章 对称阵子 理解对称振子的概念、辐射场计算方法(叠加原理); 电流分布公式与各种不同长度对称振子的电流分布图象; 方向性函数表达通式与各种不同长度对称振子的方向图、方向性系数和有效 长度; 随振子长度的逐渐增大,其方向性系数、旁瓣电平和半功率宽度如何变化; 熟悉天线的辐射场幅度与辐射功率、方向性系数及距离的关系; 输入阻抗的计算思路和随振子长度的变化曲线。
2
《天线技术基础》要点
第三章 阵列天线的方向性 二元阵的方向性函数与方向图(会描点绘图); 方向图相乘定理与应用; 均匀直线阵的方向性函数,会画阵因子的方向图,明确阵因子参数(半功率 宽度、零点位置,旁瓣电平等)的计算思路; 侧射阵、端射阵和斜射阵的实现条件、特性差异与原因; 可见区的概念、栅瓣抑制条件; 掌握地面影响的处理方法(镜像原理处理各种方向放置的单个与多个天线) 。
4 8
并联混和支节)。
6
《微波技术基础》要点
第三章 规则波导理论
TE10 模的场结构、管壁电流分布;
波导的单模传输条件、传输特性参数、等效阻抗; 波导中填充介质与否,波导的传输特性参数的计算。
7
《微波技术基础》要点
第四章 其它形式的微波传输线 同轴线、带状线、微带的特性阻抗随结构参数的变化规律; 同轴线、带状线:主模(高次模)、横截面场结构; 微带:主模(高次模)、横截面场结构,等效介电常数; 耦合线:等效电路、奇偶模方法、特性阻抗。
8
《微波技术基础》要点
第五章 微波谐振腔 为什么微波中不能用 LC 回路作为谐振器? 微波谐振器与 LC 回路的异同点有哪些? 品质因数的概念及公式; 传输线型谐振器,谐振波长的概念与计算。
9
《微波技术基础》要点

微波技术与天线总结

微波技术与天线总结

相速Vp :电压、电流入射波(或反射波)的等相位面沿传输方向的传播速度,用Vp 表示。

波长λ:传输线上电压(或电流)波的相位相差2π的两观察点间的距离称为波长,记为λ。

反射系数Γ:传输线上任一点z 处的反射波电压(或电流)和入射波电压(或电流)的比值,记作Γu(z)(或Γi(z)),它和阻抗本身有周期=λ/2,|Γ|与ρ为系统不变量,|Γ|∈[0,1], ρ∈[1,∞)。

驻波系数ρ:传输线上波腹点电压与波节点电压之比,记为ρ。

沿z 向传播的导行波的相速定义为导波的等相位面向前移动的速度,记为Vp 。

群速Vg :指一群具有非常接近的角频率ω和相移常数β的波,在传输过程中表现出来的共同速度,这个速度代表能量的传播速度,用Vg 表示。

无纵向场分量,即Ez=Hz=0。

只有横向电磁场分量,故称为横电磁模(TEM )。

有纵向场分量。

a)Ez ≠0,Hz=0,为横磁模(TM )。

只有电场才有纵向分量,故又称电模(E);b) Ez=0,Hz ≠0,为横电模(TE )。

只有磁场才有纵向分量,故又称磁模(H);c)Ez ≠0,Hz ≠0,为混合模,TE 、TM 线性叠加。

电基本振子:无限小的线性电流单元,即长度L 远小于工作波长λ,线上电流振幅和相位处处相通。

对称振子:由两根粗细和长度都相同的导线构成,中间为两个反馈点。

全波振子:对称振子的臂长为2h=λ的振子。

半波振子:对称振子的臂长为2h=λ/i 的振子。

谐振fo :在导体中,电储能等于磁储能。

谐振波长:光波长整数倍的波长。

方向性系数D :表示天线向某一个方向集中辐射电磁波的程度,即天线在远区最大辐射方向上某点的平均辐射功率密度(Smax)av 与平均辐射功率相同的无方向性天线在同一点的平均辐射功率密度(So)av 之比(Pr 、R 相同)。

增益系数G :天线在远区最大辐射方向上某点的平均功率密度与平均输入功率相同的无方向性天线在同一点的平均功率密度之比(Pin 、R 相同)。

微波技术与天线总结

微波技术与天线总结

相速Vp:电压、电流入射波(或反射波)的等相位面沿传输方向的传播速度,用Vp 表示。

波长λ:传输线上电压(或电流)波的相位相差2π的两观察点间的距离称为波长,记为λ。

反射系数Γ:传输线上任一点z 处的反射波电压(或电流)和入射波电压(或电流)的比值,记作Γu(z)(或Γi(z)),它和阻抗本身有周期=λ/2,|Γ|与ρ为系统不变量,|Γ|∈[0,1], ρ∈[1,∞)。

驻波系数ρ:传输线上波腹点电压与波节点电压之比,记为ρ。

沿z 向传播的导行波的相速定义为导波的等相位面向前移动的速度,记为Vp 。

群速Vg:指一群具有非常接近的角频率ω和相移常数β的波,在传输过程中表现出来的共同速度,这个速度代表能量的传播速度,用Vg 表示。

无纵向场分量,即Ez=Hz=0。

只有横向电磁场分量,故称为横电磁模(TEM)。

有纵向场分量。

a)Ez ≠0,Hz=0,为横磁模(TM)。

只有电场才有纵向分量,故又称电模(E);b) Ez=0,Hz ≠0,为横电模(TE)。

只有磁场才有纵向分量,故又称磁模(H);c)Ez ≠0,Hz ≠0,为混合模,TE 、TM 线性叠加。

电基本振子:无限小的线性电流单元,即长度L 远小于工作波长λ,线上电流振幅和相位处处相通。

对称振子:由两根粗细和长度都相同的导线构成,中间为两个反馈点。

全波振子:对称振子的臂长为2h=λ的振子。

半波振子:对称振子的臂长为2h=λ/i 的振子。

谐振fo:在导体中,电储能等于磁储能。

谐振波长:光波长整数倍的波长。

方向性系数D:表示天线向某一个方向集中辐射电磁波的程度,即天线在远区最大辐射方向上某点的平均辐射功率密度(Smax)av 与平均辐射功率相同的无方向性天线在同一点的平均辐射功率密度(So)av 之比(Pr 、R 相同)。

p v ωβ=πλβ=2增益系数G:天线在远区最大辐射方向上某点的平均功率密度与平均输入功率相同的无方向性天线在同一点的平均功率密度之比(Pin、R相同)。

微波技术与天线复习要点

微波技术与天线复习要点

第一章 学习知识要点1.微波的定义— 把波长从1米到0.1毫米范围内的电磁波称为微波。

微波波段对应的频率范围为: 300M Hz ~3000GHz 。

在整个电磁波谱中,微波处于普通无线电波与红外线之间,是频率最高的无线电波,它的频带宽度比所有普通无线电波波段总和宽1000倍。

一般情况下,微波又可划分为分米波、厘米波和毫米波和亚毫米四个波段。

2.微波具有如下主要特点:1) 似光性;2) 穿透性;3) 宽频带特性与与信息性;4) 热效应特性;5)散射特性;6)非电离特性;7)抗低频干扰特性;8)视距传输特性;9)分布参数的不确定性;10)电磁兼容和电磁环境污染。

3.微波技术的主要应用:1) 在雷达上的应用;2) 在通讯方面的应用;3) 在科学研究方面的应用;4) 在生物医学方面的应用;5) 微波能的应用。

4.长线与短线长线:指几何长度L 与工作波长λ可相比拟的传输线,采用分布参数电路描述。

电长度满足L/λ≥0.05的传输线 称为长线。

短线:指几何长度L 与工作波长λ相比可以忽略的传输线,采用集总参数电路描述。

电长度满足L/λ<0.05的传输线 称为短线。

5.传输线分类:双导体传输线;封闭金属波导;介质传输线。

6.微波技术是研究微波信号的产生、传输、变换、发射、接收和测量的一门学科,它的基本理论是经典的电磁场理论,研究电磁波沿传输线的传播特性有两种分析方法。

一种是“场”的分析方法,即从麦克斯韦方程出发,在特定边界条件下解电磁波动方程,求得场量的时空变化规律,分析电磁波沿线的各种传输特性;另一种是“路”的分析方法,即将传输线作为分布参数电路处理,用克希霍夫定律建立传输线方程,求得线上电压和电流的时空变化规律,分析电压和电流的各种传输特性。

第二章 学习知识要点1. 传输线可用来传输电磁信号能量和构成各种微波元器件。

微波传输线是一种分布参数电路,线上的电压和电流是时间和空间位置的二元函数,它们沿线的变化规律可由传输线方程来描述。

微波技术与天线 必考知识点 复习

微波技术与天线  必考知识点 复习

微波必考知识点复习1、微波是一般指频率从300M至3000GHz范围内的电磁波,其相应的波长从1m 至0.1mm。

从电子学和物理学的观点看,微波有似光性、似声性、穿透性、非电离性、信息性等重要特点。

2、导行波的模式,简称导模,是指能够沿导行系统独立存在的场型,其特点是:(1)在导行系统横截面上的电磁波呈驻波分布,且是完全确定的。

这一分布与频率无关,并与横截面在导行系统上的位置无关;(2)导模是离散的,具有离散谱;当工作频率一定时,每个导模具有唯一的传播常数;(3)导模之间相互正交,彼此独立,互不耦合;(4)具有截止特性,截止条件和截止波长因导行系统和因模式而异。

3、广义地讲,凡是能够导引电磁波沿一定的方向传播的导体、介质或由它们组成的导波系统,都可以称为传输线。

若按传输线所导引的电磁波波形(或称模、场结构、场分布),可分为三种类型:(1)TEM波传输线,如平行双导线、同轴线、带状线和微带线,他们都是双导线传输系统;(2)TE波和TM波传输线,如矩形、圆形、脊形和椭圆形波导等,他们是由金属管构成的,属于单导体传输系统;(3)表面波传输系统,如介质波导(光波导)、介质镜象线等,电磁波聚集在传输线内部及其表面附近沿轴线方向传播,一般是TE或TM波的叠加。

对传输线的基本要求是:工作频带宽、功率容量大、工作稳定性好、损耗小、易耦合、尺寸小和成本低。

一般地,在米波或分米波段,可采用双导线或同轴线;在厘米波段可采用空心金属波导管及带状线和微带线等;在毫米波段采用空心金属波导管、介质波导、介质镜像线和微带线;在光频波段采用光波导(光纤)。

以上划分主要是从减少损耗和结构工艺等方面考虑。

传输线理论主要包括两方面的内容:一是研究所传输波形的电磁波在传输线横截面内电场和磁场的分布规律(也称场结构、模、波型),称横向问题;二是研究电磁波沿传输线轴向的传播特性和场的分布规律,称为纵向问题。

横向问题要通过求解电磁场的边值问题来解决;各类传输线的纵向问题却有很多共同之处。

微波技术与天线第6章复习

微波技术与天线第6章复习

第6章1、简述天线的功能(概念+4个功能)在无线通信系统中,需要将来自发射机的导波能量转变为无线电波,或将无线电波转变为导波能量,原来辐射和接收无线电波的装装置称为天线。

①天线应能将导波能量尽可能多地转变为电磁波能量.这首先要求天线是一个良好的电磁开放系统, 其次要求天线与发射机或接收机匹配.②天线应使电磁波尽可能集中于确定的方向上, 或对确定方向的来波最大限度的接受, 即天线具有方向性.③天线应能发射或接收规定极化的电磁波, 即天线有适当的极化.④天线应有足够的工作频带.2、名词解释:什么是天线?①作用:在发射部分,将高频导行波转换为空间电波,在接收端,空间电波转换为导行波。

②性能:是能量转换器件、具有定向辐射能力、频率选择特性、极化特性。

③结构:开放。

3、把天线和发射机或接收机连接起来的系统为馈线系统,天线和馈线系统统称天线馈线系统,简称天馈系统。

4、点电基本振子近区场又为准静态场;离天线较远时,近似为0;电场磁场相位差90°,为感应场。

远区场中电基本振子的的远区场是沿着径向外传的横电磁波,远区场又称辐射场。

E/H=120pi,远区场具有与平面波相同的特性。

随着距离增加,辐射场减小。

4、电,磁基本振子具有相同的方向函数,空间相互正交,相位差90°5、天线的电参数有哪些?①主瓣宽度:主瓣宽度是衡量天线的最大辐射区域的尖锐程度的物理量。

在场强方向图中,等于最大场强两点间的宽度,称为半功率波瓣宽度;或将头两个零点之间的角度作为主瓣宽度,即零功率波瓣宽度。

②旁瓣电平: 旁瓣电平是指离主瓣最近且电平最高的第一旁瓣电平, 一般以分贝表示。

③前后比: 前后比是指最大辐射方向(前向)电平与其相反方向(后向)电平之比, 通常以分贝为单位。

④方向系数:方向系数定义为: 在离天线某一距离处, 天线在最大辐射方向上的辐射功率流密度Smax与相同辐射功率的理想无方向性天线在同一距离处的辐射功率流密度S0之比,记为D, 即天线方向系数的一般表达式为6、要使天线方向系数大,不仅要求主瓣窄,还要全空间的旁瓣电平小。

微波技术与天线

微波技术与天线

河南理工大学微波技术与天线课程报告学院:计算机学院专业班级:通信09学号:姓名:成绩:绪论《微波技术与天线》是通信技术专业的主要专业基础课之一,是现代通信工程技术人员必备的知识。

微波技术、天线技术与电波传播是无线通信系统的三个重要环节。

他们共同的基础是电磁场理论,但三者研究的对象和目的有所不同。

微波技术主要研究引导电磁波在微波传输系统中如何进行有效的传输,它希望电磁波按一定要求沿传输系统无辐射地传输。

微波是电磁波中介于超短波了红外线之间的波段,它属于无线电波中波长最短的波段,其频率范围从300MHz 至3000GHz。

微波具有似光性、穿透性、宽频带特性、热效应特性、散射特性、抗干扰特性。

除了上述特性外,它还有以下特点:1、视距传播特性2、分布参数的不确定性3、电磁兼容与电磁环境污染。

天线是将微波导行波变成向空间定向辐射的电磁波,或将空间的电磁波变为微波设备中的导行波。

天线品种繁多,以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

按用途分类,可分为通信天线、电视天线、雷达天线等;按工作频段分类,可分为短波天线、超短波天线、微波天线等;按方向性分类,可分为全向天线、定向天线等;按外形分类,可分为线状天线、面状天线等。

电波传播探究电波在空间的传播方式和特点。

课程内容总结本课程共分为10章,包括微波技术、天线与电波传播和微波应用系统三个部分。

第1~5章为微波技术部分,主要讨论了均匀传输线理论、规则金属波导、微波集成传输线、微波网络基础和微波元器件,其中在微波集成传输线部分主要讨论了带状线、微带线、耦合微带线及介质波导的传输特性,并对光纤的传输原理及特性做了介绍;在“微波元器件”一章中,从工程应用的角度出发,重点介绍了具有代表性的几组微波无源元器件,主要包括连接匹配原件、功率分配元器件、微波谐振元件和微波铁氧体器件。

第6~9章为天线与电波传播部分,主要叙述了天线辐射与接收的基本理论、电波传播概论、线天线及面天线,其中在线天线部分侧重介绍了在工程中常用的鞭天线、电视天线、移动通信基站天线、行波天线、宽频带天线、微带天线等,还对智能天线技术做了简要介绍。

微波与天线技术 复习重点

微波与天线技术 复习重点

第一章1、天线的任务:用来辐射或接收无线电波的专用装置。

发射天线的作用:是将高频电流(或导波)能量变成电磁波能量,向规定的方向发射出去。

接收天线的作用:是将来自一定方向的无线电波能量还原为高频电流(或导波)能量,经过馈线送入接收机的输入回路。

天线的分类:按波长分:长波天线、中波天线、短波天线、超短波天线和微波天线;按结构分:线天线和面天线。

线天线一般用于长、中、短波。

面天线一般用于微波波段。

2、电基本振子的近场区为什么称为感应场? 远区场又称辐射场?因电基本振子可看成是由很短的传输线展开的,具有很大的容抗,电动势滞后于电流接近于90度,因而是电场滞后于磁场90度,所以又称感应场。

我们把电磁波能量离开场源流向空间不再返回的现象称为辐射。

因此电基本振子远区场称为辐射场。

3、天线的电参数的重要性:天线是无线电设备的重要部分,天线性能好坏将直接影响整个系统的性能指标。

因此,定量表征天线性能、功能的物理量就是天线的电参数,为选择和设计天线提供依据。

发射天线的电参数有哪些:天线的方向性及方向性参数、天线的效率与增益系数、天线的极化特性、天线的工作频带宽度、天线的有效长度、输入阻抗。

4、方向图各参数:D 为天线的方向系数、G 为天线的增益、ηA 为天线的效率。

D 用dB 表示时取10 lg, G=ηA D 。

通常超短波和微波天线的ηA 近似为1。

5、天线的输入阻抗的定义Z in =U o /Io U 为馈电点的高频电压。

Io 为该点电流。

辐射阻抗:将天线辐射的功率看成是被一个等效阻抗所吸收的功率,这个等效电阻就是辐射阻抗Z r 。

频带宽度:把天线的各种特性参数不超过规定变化范围的频率范围称为天线的频带宽度,简称天线宽度。

窄带天线:Δf f o×100% Δf=f max -f min 对宽带天线:常用f max /f min 表示。

6、S=D λ24π,S 称为接收天线的有效接收面积。

它代表接收天线吸收外来电波的能力。

微波技术与天线课程总结

微波技术与天线课程总结

微波技术与天线课程考查报告班级:13-通信工程-升******学号:**********一.课程总结绪论1.微波及特点微波是电磁波谱中介于超短波与红外线之间的波段,它属于无线电波中波长最短(即频率最高)的波段,其频率范围从300MHz(波长1m)至3000GHz(0.1mm).特点:(1)似光性(2)穿透性(3)宽频带特性(4)热效应特性(5)散射特性(6)抗低频干扰特性第一章 均匀传输线理论1.均匀传输线方程主要是基尔霍夫定律的应用2.微波传输线大致可分为三种类型 {双导体传输线均匀填充介质的金属波导管介质传输线如图,各种微波传输线3.传输线的工作特性参数(1) 特性阻抗 (2) 传播常数 (3) 相速与波长4.输入阻抗Z in (z)=U(z)I (z )5.反射系数:定义传输线上任意一点Z 处的反射波电压(或电流)与入射波电压(或电流)之比为电压(或电流)反射系数. :⎪⎪⎭⎪⎪⎬⎫==++)()_()()_(i u z I z I Γz U z U Γ6.输入阻抗与反射系数的关系U(z)=U+(z)+U-(z)=A 1e j βz [1+Γ(z )]I(z)=I+(z)+I-(z) = e j βz [1-Γ(z )]7.驻波比(VSWR ):传输线上波腹点电压振幅与波节点电压振幅之比为电压驻波比,用ρ表示ρ=|U|max|U |min 8. 分析无耗传输线的特性 :对于无耗传输线,负载阻抗不同则波的反射也不同;反射波不同则合成波不同;合成波不同意味着传输线有不同的工作状态。

归纳起来,无耗传输线有三种不同的工作状态(1)行波状态(无反射的传输状态)(2)纯驻波状态(全反射状态)(3)行驻波状态(混合波状态)9.对无耗传输线的行波状态有以下结论: (1)沿线电压和电流振幅不变,驻波比ρ=1 (2)电压和电流在任意点上都相同(3)传输线上各点阻抗均等于传输线特性阻抗10. 阻抗匹配: 分三种:负载阻抗匹配,源阻抗匹配,共轭阻抗匹配。

谈谈对微波技术与天线课程的理解

谈谈对微波技术与天线课程的理解

微波技术与天线课程是电子工程专业中重要的一门课程,它涉及到电磁场理论、电磁波传播、微波器件与天线设计等内容,对于培养学生的电磁场理论基础、微波技术应用能力具有重要意义。

本文将从以下几个方面来探讨微波技术与天线课程的理解:一、微波技术的基本概念微波是指波长在1mm至1m范围内的电磁波,它具有高频高速传输、小型化、高效率等特点,广泛应用于通信、雷达、无线电频率识别等领域。

微波技术是指对微波进行产生、传输、接收和应用的技术的总称,它是电子工程领域的一个重要分支。

二、微波技术的原理与应用微波技术的原理主要包括微波的产生与调制、微波的传输与损耗、微波的接收与检测等内容,其应用涵盖无线通信、卫星通信、雷达系统、微波加热和医学影像等领域。

学习微波技术课程,可以使学生了解微波的基本特性、传输特性和应用特性,培养学生分析和解决实际工程问题的能力。

三、天线的基本原理与设计方法天线是一种能够发射或接收电磁波的装置,它在微波通信、卫星通信、雷达系统等领域起着至关重要的作用。

天线的基本原理包括辐射机制、辐射特性和阵列天线设计等内容,学习天线课程可以使学生掌握天线的工作原理和设计方法,培养学生进行天线工程设计与研发的能力。

四、微波技术与天线课程在电子工程中的重要性微波技术与天线课程作为电子工程专业的核心课程之一,对于培养学生的电磁场理论基础、微波技术应用能力、天线工程设计能力具有重要意义。

通过学习微波技术与天线课程,可以使学生全面了解微波技术与天线工程领域的最新发展动态,为学生将来从事相关领域的工作打下坚实的理论基础。

微波技术与天线课程在电子工程专业中具有重要地位,通过系统地学习与研究,可以培养学生对微波技术与天线工程领域的深刻理解和应用能力,为学生的专业发展和工程实践提供有力支持。

希望学生们能够重视微波技术与天线课程的学习,积极参与课程实践与科研创新,提高自身的专业素养和未来的就业竞争力。

微波技术与天线课程在电子工程专业中的地位不容忽视。

微波与天线课本总结(优秀)

微波与天线课本总结(优秀)

微波技术与天线(第二版)总结绪论微波频段:300MHz-3000GHz微波波长:0.1mm—1m (分米波,厘米波,毫米波,亚毫米波)微波的特点:似光性,穿透性,宽频带特性,热效应特性,散射特性,抗低频干扰特性,视距传播特性,分布参数的不确定性,电磁兼容和电磁环境污染。

分析方法:场的分析方法,路的分析方法。

(微波网络)一、均匀传输线理论1.1、均匀传输线方程及其解1.1.1传输线的分类:双导体传输线,金属波导管,介质传输线。

分析方法: 场分析法,等效电路法。

(1)特性阻抗—传输线上行波的电压与电流的比值对于均匀无耗传输线特性阻抗:(2)传播常数γ(3)相速υp —传输线上行波等相位面沿传输方向的传播速度(4)传输线的波长1.2、传输线阻抗与状态参量(1)输入阻抗—传输线上任意一点处的输入电压和输入电流之比值。

对无耗均匀传输线, 线上各点电压U(z)、电流I(z)与终端电压Ul、终端电流的关系如下:(2)反射系数—传输线上任意一点处的反射波电压(或电流)与入射波电压(或电流)之比。

(3)电压驻波比—传输线上电压最大值与电压最小值之比。

1.3、无耗传输线的状态分析(1)行波状态➢沿线电压和电流振幅不变,驻波比等于1➢电压和电流在任意点上都同相➢传输线上各点阻抗均等于传输线特性阻抗(2)纯驻波状态➢终端短路➢终端开路➢终端接纯电抗Z in= ±j X(3)行驻波状态当微波传输线终端接任意复数阻抗负载时, 由信号源入射的电磁波功率一部分被终端负载吸收, 另一部分则被反射, 因此传输线上既有行波又有纯驻波, 构成混合波状态, 故称之为行驻波状态。

(1)λ/4 阻抗变换性—无耗传输线上距离为λ/4的任意两点处输入阻抗的乘积均等于传输线特性阻抗的平方。

(2)λ/2 重复性—无耗传输线上距离为λ/2的任意两点处,电压、电流的大小(绝对值);输入阻抗;反射系数的值相等,具有λ/2 的周期性。

1.4、传输线的传输功率、效率和损耗1.5、阻抗匹配分类:负载阻抗匹配Zl=Z0信号源阻抗匹配Zg=Z0共轭阻抗匹配Zin=Z g*◆负载阻抗匹配—负载阻抗等于传输线的特性阻抗。

微波技术与天线复习笔记整理

微波技术与天线复习笔记整理

输出功率与输入端总输入功率的比值(用百分比表示)。

解(1)由于驻波比为1.5,因而反射系数的大小为故输入端的回波损耗为于是,可见,由于输入失配,有4%的功率返回到输入端口。

三路功率分配示意图(2)设传输功率为,由于插入损耗为,故有该功率均匀分配到三个端口,则每个输出端口得到输出功率与输入端口总输入功率的比值应为因此有可见,输入功分器的功率分可分为反射功率,输出功率和损耗功率三部分。

例负载阻抗为Z1=25Ω,在工作频率为3GHz时与50Ω同轴线线匹配。

求出匹配时,同轴变换器的特性阻抗及长度。

(同轴线内部介2.011l=+-=ρρΓ10lg20lg13.98()inr lrPLP==-Γ=dB0.04r inP P=10lg0.5initPLP==int89.0PP=%7.29inout=PPioutrin3PPPP++=[例 4-2]求如图 4 - 5 所示双端口网络的[Z ]矩阵和[Y ]矩阵。

图4-5 双端口网络 解:由[Z ]矩阵的定义 于是而 例3、求如图所示电路的转移矩阵对称性 例4 求一段电长度为θ的传输线的散射矩阵 解:由传输线特性221111101221011120222202||||I A C I CI C I B C U Z Z Z I UZ Z I U Z Z I U Z Z Z I ======+======+[]A CC C B C Z Z Z Z Z Z Z +⎡⎤=⎢⎥+⎣⎦[][]⎥⎦⎤⎢⎣⎡+--+++==-C A CC C B C B A B A Z Z Z Z Z Z Z Z Z Z Z Z Y )(11ZU 1I 1U 2I 22102|1I U A U ===2102|0U UB I ===-21021|I IC U Z ===2102|1U I D I ===-1122A A =112212211A A A A -=例5 求如图所示电路的散射矩阵(假设两端口所接传输线特性阻抗为Z 0)例 题例1、 同轴波导转接头如下图所示,已知其散射矩阵为⑴求端口2匹配时端口1的驻波比;⑵求当端口2接反射系数为Γ2的负载时,端口1的反射系数;⑶求端口1匹配时端口2的驻波比。

微波技术与天线复习要点

微波技术与天线复习要点

微波技术与天线复习要点微波技术与天线是电子工程中非常重要的两个领域。

微波技术涉及了微波器件、微波电路和微波系统等方面的知识,而天线则涉及到电磁波传输和接收的技术。

下面将从微波技术和天线的基本原理、设计和应用等方面进行复习要点的总结。

一、微波技术的复习要点:1.微波的概念:微波是指频率在0.3GHz到300GHz之间的电磁波。

其特点是波长短、能量集中、穿透能力强。

2.微波器件:包括微波管、微波集成电路和微波半导体器件等。

微波管是一种用于产生、放大、调制和检波微波信号的器件。

微波集成电路是将微波器件集成在一块微波板上,实现微波信号的处理功能。

3.微波电路:包括微波传输线、微波滤波器和微波功率分配器等。

微波传输线用于在电路中传输微波信号,常用的微波传输线有阻抗线、共面波导和同轴线等。

微波滤波器用于选择性地通过或阻断特定频率范围内的微波信号。

微波功率分配器用于将微波信号分配到不同的传输线或输出端口。

4.微波系统:包括微波通信系统、微波雷达系统和微波遥感系统等。

微波通信系统是利用微波信号进行通信的系统,其特点是高速率、抗干扰性强。

微波雷达系统是利用微波信号检测目标的系统,其特点是高分辨率、远距离探测。

微波遥感系统是利用微波信号获取地球表面信息的系统,其特点是穿透云雾、对地物覆盖情况敏感。

二、天线的复习要点:1.天线的基本原理:天线是用于辐射电磁波或接收电磁波的装置。

其基本原理是由电流产生的电场和磁场辐射出去形成电磁波。

根据发射和接收的方式不同,天线分为发射天线和接收天线。

2.天线的参数:包括增益、方向性、波束宽度和极化等。

增益是指天线辐射能量的能力,方向性是指天线在不同方向上的辐射强度不同,波束宽度是指天线辐射的主瓣宽度,极化是指电场矢量的方向。

3.天线的设计:包括天线的结构设计和参数设计。

结构设计涉及到天线的形状和尺寸,参数设计涉及到天线的频率和阻抗匹配。

4.天线的应用:包括通信系统、雷达系统和无线电广播等。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

对称阵子天线:构成:有两根粗线和长度都相同的导线构成,中间为俩个馈电端原理: 若电线上的电流分布已知,则由电基本阵子的辐射场沿整个导线的积分,便得到对称振子的辐射场。

实际上,西振子天线可看成是开路传输线逐渐张开而成,而其电流分布与无耗开路传输线的完全一致,即按正弦驻波分布。

用途:对称振子分为半波对称振子和全波对称振子,半波对称振子广泛的应用于短波和超短波波段,它既可以作为独立天线使用,也可以作为天线阵的阵元,在微波波段还可以作为抛物面天线的馈源。

特点: 方向性比基本振子的方向性稍强一些,平均特性阻抗Z越低R和X随频率的变化越缓慢,其频率特性越好。

所以,欲展开对称振子的工作频带,常利用加粗振子直径的方法。

当h=λ/4n时,其输入阻抗是一个不大的纯电阻具有很好的频率特性,也有利于同馈线匹配,而在并联谐振点附近是一个高阻抗且输入阻抗随频率变化剧烈,特性阻抗不好。

阵列天线:构成:将若干辐射单元按某种方式排列所构成的系统。

构成天线阵地辐射单元,成为天线原或阵元原理:天线的辐射场是各天线元所产生的矢量叠加,只要各天线元上的电流,振幅和相位分布满足适当的关系,就可以得到所需要的辐射特性特点:天线阵的主瓣宽度和旁瓣电平是即相互依赖又相互对立的一对矛盾,天线阵方向图的主瓣宽度小,则旁瓣电平就高,反之,主瓣宽度大则旁瓣电平就低。

均匀直线阵的主瓣很窄,但旁瓣数目多,电平高,二项式直线振的主瓣很宽旁瓣就消失了,旁瓣分散了天线的辐射能量,增加量接受的信噪比,但旁瓣又起到了压缩主瓣宽度的作用。

直立阵子天线:构成:垂直于地面或导电平面架设的天线称为直立阵子天性原理:单级天线可等效为一对对称振子,对称阵子可等效为一二元阵,但此时等效只是在地面或导体的上半空间成立。

理想导电平面上的单级天线的辐射场可直接应用到自由空间对称振子的公式进行计算。

用途:广泛应用于长,中,短波及超短波段。

特点: 当h《λ时辐射电阻很低。

单级天线效率也很低改善方法是提高辐射电阻降低损耗电阻。

水平振子天线:构成: 水平振子天线又称双级天线,阵子的两臂由单根或多股铜线构成,为了避免在拉线上产生较大感应电流,拉线的长度应较小,臂和支架采用高频绝缘子隔开,天线与周围物体要保持适当距离,馈线采用600Ω的平行双导线。

原理:与直立天线的情况类似,无限大导电地面的影响可用水平阵子天线的镜像来代替,架设在理想导电地面上的水平振子天线的辐射场可以用该天线及其镜像所构成的二元阵来分析,但应注意该二元阵的天线元是同幅反相的。

用途:经常用于短波通信电视或其他无线电系统。

特点:架设和馈电方便,地面电导率的变化对水平振子天线的影响较直立天线小,工业干扰大多是垂直极化波,因此,用水平振子天线可以减少干扰对接收的影响。

引向天线:构成:又称为八木天线,它由一个有源振子及若干个无源振子组成,在无源振子中较长的一个为反射器,其余为引向器用途:广泛用于米波,分米波的通信、雷达、电视及其它天线电流原理:引向天线实际上也是一个天线阵,与前述天线相比不同的是它是对其中一个振子馈电,其余振子则是靠与馈电振子之间的近场耦合所产生的感应电流来激励的,而感应电流大小取决于振子的长度及其间距特点:使天线的方向性增强,但由于各振子之间的相互影响又使天线的工作频带变窄,输入阻抗降低,不利于与馈线的匹配。

电视发射天线特点:频率范围宽,覆盖面积大,有零辐射方向,天线及其电场平行于地面,为了扩大服务范围,发射天线必须家架在高大建筑的顶端或专用的电视塔上,这就要求天线必须承受一定的风荷,防雷等。

还要求天线在水平面内无方向性。

移动通信基站天线特点:有足够的机械强度和稳定性,垂直极化,根据组网方式的不同,如果是顶点激励,采用扇形天线,如果是中心激励采用全向天线,为了节省发射机功率,天线增益应尽可能的高,为了提高天线效率及带宽,天线与馈线应良好匹配结构:VHF和UHF移动通信基站天线一般是有馈源和角形反射器俩部分组成的,为了获得较高的增益,馈源一般采用并馈共轴阵列和串馈共轴阵列两种形式,为了承受一定的风荷,反射器可以采用条形结构用途:米波,分米波特点:体积小,增益高,垂直极化,水平面内无方向性螺旋天线;结构:讲导线绕制成螺旋形线图而构成的天线称为螺旋天线,通常它带有金属接地板,有同轴线馈电,同轴线的内导体与螺旋线相接,外导体与接地板相连原理;由于法向模螺旋天线的电尺寸较小,其辐射场可以等效为电基本振子与磁基本振子,辐射场的叠加且它的电流,振幅相等,相位相同。

用途:法向模螺旋天线的辐射效率和增益都较低,主要用于超短波手持式通信机行波天线:用途:广泛应用于短波和超短波波段。

特点:具有较好的单向的辐射特性,较高的增益及较宽的带宽,但效率不高。

原理:行波天线是由导线末端接匹配负载来消除反射波而构成的。

构成:由导线和匹配构成。

宽频带天线:特点:阻抗方向图等电特性在一倍频程或几倍频程内无明显变化。

原理;当工作频率变化时天线的尺寸随之改变即保持电尺寸不变则能在很宽频带范围内保持辐射特性。

结构:形状仅取决于角度与其他尺寸无关,具有终效应弱现象。

用途:等角螺旋天线、对数周期天线在超短波和短波波段广泛应用缝隙天线:结构:在同轴线波导管或空腔谐振器的导体壁上开一条或数条窄缝是电磁波通过缝隙向外空间辐射而形成一种天线。

原理:对偶原理,理想缝隙天线的方向函数与同长度的对称振子的方向函数E面和H面相互交换。

波导的内壁上有电流分布,管壁上的缝隙天线切割电流线,缝隙受到激励而向外产生辐射,形成波导缝隙天线。

为加强缝隙天线的方向性,可以在波导上按一定规律开一系列尺寸相同的缝隙,构成波导缝隙阵。

特点:缝隙天线具有轮廓低、重量轻、加工简单、易于与物体共形、批量生产、电性能多样化、宽带和与有源器件和电路集成为统一的组件等诸多特点,适合大规模生产,能简化整机的制作与调试,从而大大降低成本。

厚度很小,结构牢固,馈电方便,但容量不高,频带较窄。

用途:缝隙天线自上世纪中叶以来有了很大的发展,广泛用于地面、舰载、机载、导航等各个领域。

由于缝隙阵列天线对天线口径面内的幅度分布容易控制,口径面利用率高,体积小,易于实现低或极低副瓣等特点,因而使其获得广泛使用。

微带天线:结构:由一块厚度远小于波长的戒指(称为介质基片)和覆盖在它上面的金属片构成的,其中完全覆盖介质板一片成为接地板,而尺寸可以和波长相比拟的另一篇称为辐射元,辐射元的形状可以是方形,矩形,圆形和椭圆形。

原理:由于基片厚度h《λ场沿h方向均匀分布,在最简单的情况下,场沿宽度ω方向也没有变化而仅在长度方向上有变化,在两开路端的电场均可以分解为相对于接地板的垂直分量和水平分量,两垂直分量的方向相反水平分量方向相同,因而在垂直于地板的方向,两水平分量电场所产生的远区场同相叠加,两垂直分量电场所产生的场反相相消,因此两开路端的水平分量可以等效为无限大平面上同相激励的两个缝隙即微带天线可以等效为由两个缝隙所构成的二元阵列。

特点:体积小,重量轻,低剖面。

波瓣较宽,方向系数较低,频带窄,损耗大交叉极化大,单个微带天线的功率容量小等用途广泛用于100MHz~50GHz的频率范围。

智能天线:结构: 由天线阵和算法构成。

是数字信号处理技术与天线有机结合的产物。

原理:它将每个用户信号分为D路(D为天线单元数),并分别以W11 W12…….Wmd加权,得到M*D路信号(M为用户数),然后将相应的M路信号以不同的加权系数组合而成,因此信号的波形是不同的,从而构成了M个信道方向图。

特点:具有较高的接受灵敏度,使空分多址系统成为可能,消除在上下链路中的干扰,抑制多径衰落效应。

用途: 提高移动通信的性能。

旋转抛物面天线结构:由两部分组成,其一是抛物线绕其焦轴旋转而成的抛物反射面,反射面一般采用导电性能良好的金属或其他材料上敷以金属层制成,其二是置于抛物面焦点处的馈源。

原理:几何光学反射定理,能量守恒定理.特点:1张角ψ一定时,馈源方向函数Df(ψ)变化越快,方向图越窄,则口径场分布越不均匀,口径利用因数越低.2 馈源方向函数Df(ψ)一定时, 张角ψ越大,则口径场分布越不均匀,口径利用因数越低..3张角ψ一定时,馈源方向函数Df(ψ)变化越快, 方向图越窄,则口径截获因数越高. 馈源方向函数Df(ψ)一定时, 张角ψ越大,则口径截获因数越高.4由于抛物面几乎不存在热损耗,即η≈1,所以G≈D.5抛物面天线的方向性很大程度上依赖于馈源.用途:在通信,雷达和射电天文等系统中广泛应用.卡塞格伦天线结构;由主反射面,副反射面和馈源三部分组成.主反射面是有焦点在F焦距为f的抛物面绕其焦轴旋转而成,副反射面是由一个焦点在F1另一个焦点在F2的双曲线饶其焦轴旋转而成,主副面的焦轴重合,馈源通常采用喇叭.位于实焦点F2上.原理: 卡塞格伦天线可以用一个口径尺寸与原抛物面想同,但焦距放大了A倍的旋转抛物面天线来等效,且具有相同的场分布,这样就可以利用前面介绍的旋转抛物面天线的理论来分析卡塞格伦天线的辐射特性和各种电参数.特点: A.由于天线有两个反射面,几何参数增多,便于按照各种需要灵活地进行设计。

B.可以采用短焦距抛物面天线做主反射面,减小了天线的纵向尺寸。

C.由于采用了副反射面,馈源可以按装在抛物面顶点的附近,使馈源和接收机之间的传输线缩短,减小了传输线损耗所造成的噪声。

用途: 主要用于卫星地面站,单脉冲雷达和射电天文等系统中。

相关文档
最新文档
