《砌体结构工程》PPT演示课件

1
400x320
1
❖ 3.石 ❖ 砌筑用石有毛石（可分为乱毛石和平毛石）和料石
两类。 ❖毛石应呈块状，其中部厚度不宜小于150 mm。 ❖料石的宽度、厚度均不宜小于200 mm，长度不宜
大于厚度的4倍。 ❖ 石材的强度等级划分为MU100、MU80、MU60、
MU50、MU40、MU30、MU20、MU15和 MU10。
1
3.2.2 砖砌体砌筑工艺
1.砖砌体的砌筑形式 一顺一丁、三顺一丁、梅花丁、全顺、全丁等 ❖ (1)一顺一丁——由一皮顺砖与一皮丁砖相互交替砌筑 而
成，上下皮竖缝相互错开60； ❖ (2)三顺一丁——由三皮顺砖与一皮丁砖相互交替砌筑 而
成，上下皮竖缝相互错开60 ； ❖ （3）梅花丁——每批砖由顺砖、丁砖相互交替砌筑而成，
❖ 砌体工程:是指用各种建筑材料建造砌体结构的生产过程。
❖ 砖混结构施工过程:搭脚手架→砂浆制备及材料运输→砌 筑砖墙→构造柱混凝土浇筑→圈梁（过梁）梁楼板支模、 绑钢筋、浇混凝土
❖ 3.1.1块材 块材包括砖、石与砌块三大类。
❖ 1.砖 ❖ （1）烧结普通砖 ❖ 其规格为240mm×115mm×53mm（长×宽×高） ❖ 强度等级分为MU30、MU25、MU20、MU15、MU10。
❖ 4.砂浆的使用 搅拌后使用时间：
❖
水泥砂浆 3小时、2小时（气温超过30C°)
❖
混合砂浆 4小时、3小时（气温超过30C°)
❖ 5 .砂浆的强度检查 检查数量：每检验批三组试件（每组6块）
❖ 每一检验批:250立方米砌体；强度等级、配合比变更再次 抽检
1
3.2砖砌体施工 ❖3.2.1 施工准备 ❖ 砖应提前1～2d浇水湿润。 ❖ 烧结普通砖、多孔砖的含水率为10％～15％。 ❖ 灰砂砖、煤渣砖的含水率宜为5％～8％。 ❖ 含水率：水重与干砖重的比值。
❖２)放线：根据龙门板的定位钉、外引桩或墙上轴 线控制点，在基础或砌体表面弹出墙轴线、墙宽 度线、门窗洞口位置线。
❖ ３)排砖撂底（摆砖样）： 干砖试摆，核对门窗洞口、墙垛是否符合砖的模 数； 借助灰缝调整，砖墙灰缝均匀。
1
摆砖
1
4)立皮数杆
❖ 皮数杆——画有洞口标高、砖
❖ 、灰缝厚、过梁、圈梁、楼板位 ❖ 置的木杆。
1
1.原材料要求
❖ 水泥：1） 出场≯三个月,(不过期)
❖
进场前进行强度、安定性复验。
❖
2）水泥应置于干燥环境.(不受潮)
❖
3）不同品种的水泥不得混用。
❖ 砂：1）宜用中砂 ，洁净、过筛，不得有杂物；
❖ 2）含泥量: ≥ M5的砂浆 ≯5%；
❖
≯ M5的砂浆≯10%
❖ 水：饮用水.不得用工业废水.
❖ 塑化剂： 生石灰粉需熟石灰粉的熟化时间≮ 2d
❖ 外加剂：检验、试配
1
2.砌筑砂浆的技术要求
1)流动性：适宜的流动性，便于操作，灰缝均匀、密实，从 而提高砌筑效率，保证砌筑质量。以稠度衡量，稠度大则 流动性大。
2)保水性：砂浆保持水分的性能 。保水性差的砂浆 ，运输 中容易产生泌水和离析现象 ，影响砌筑；砌筑过程中， 水分很快会被块材吸收，砂浆失水过多，不能保证砂浆的 正常硬化，降低砂浆与块材的粘结力，从而会降低砌体的 强度。保水性测定值是以分层度来表示，分层度不宜大于 20mm。
上下皮竖缝相互错开60，多用于盘角。 ❖ (4)全顺:每皮砖全部用顺砖砌筑，上下皮竖缝搭接1／2 ❖ 砖长，仅用于半砖墙。 ❖ (5)全丁:每皮全部用丁砖砌筑，上下皮竖缝相互错开1／4
砖长，多用于圆形构筑物。
1
1
1
1
2.砖墙砌筑工艺流程
❖ １)抄平：在防潮层或楼面上用水泥砂浆或C10细 石混凝土按标高找平。
1
（2）烧结多孔砖
❖ 烧结多孔砖是以粘土、页岩、煤钎石等为主要原料，经过 焙烧而成的承重多孔砖。
❖ 其规格有190mm×190mm×90mm和 240mm×115mm×90mm两种。
❖ 分为MU30、MU25、MU20、MU15、MU10五个强度 等级。
❖ （3）烧结空心砖
❖ 烧结空心砖是以粘土、页岩、煤钎石等为主要材料，经焙 烧而成的空心砖。
MU3.5六个强度等级 。 ❖ ②轻集料混凝土小型空心砌块 ❖ （2）加气混凝土砌块 ❖ 加气混凝土砌块长度为600 mm；宽度有240 mm、200
mm、150 mm；高度有300 mm、250 mm、200 mm。 ❖ 加气混凝土砌块不得用于建筑物室内地面以下；长期浸水、 干湿交替部位和化学侵蚀环境。 ❖
❖ 长度有240mm、290mm，宽度有140mm、180mm、 190mm，高度有90mm、115mm。
❖ 强度等级分为MU5、MU13、MU2，因而一般用于非承重
2.砌块
❖ （1）混凝土小砌块 ❖ ①普通混凝土小型空心砌块 ❖ 主规格尺寸为390 mm×190 mm×190 mm，有两个方
孔，空心率应不小于25％。 ❖ 按其强度分为MU20、MU15、MU10、MU7.5、MU5、
1
3.1.2 砌筑砂浆
❖ 砌筑砂浆包括水泥砂浆、混合砂浆、石灰砂浆等。 ❖水泥砂浆： (水泥+砂+水)塑性、保水性 差，能
在潮湿环境中硬化，适用于± 0.000以下；潮湿 环境；60墙 ❖混合砂浆： (水泥+砂+石灰膏+水) ❖ 塑性、保水性较好；适用± 0.000以上砌筑 ❖ 石灰砂浆：石灰+砂、不得用于主体
第三章 砌体结构工程
李惠玲
2010年4月6
日
1
内容：
3.1 砌体材料
3.2 砖砌体施工
3.3 混凝土小砌块砌体施工 3.4 石砌体施工
3.5 填充墙砌体施工
1
内容：
3.6 砖砌体冬期施 3.7 砌筑用脚手架 3.8 砌体工程垂直运输设施
1
3.1 砌体材料
❖ 砌体:主要是由块材和砂浆组砌而成。

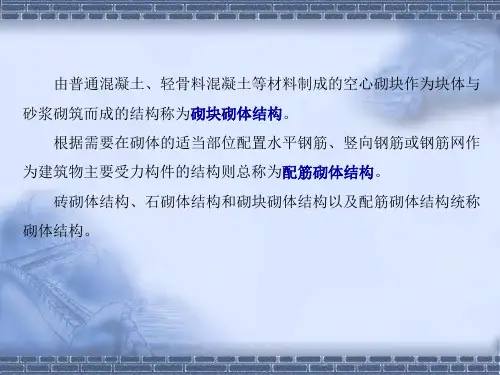

❖ 砌体结构:是指以砌体作为竖向承重构件或作为围护结构建造的房屋建 筑或构筑物 .
3)强度：砂浆的强度是用边长7．07cm的立方体试件，经 28d标准养护，测得一组六块的抗压强度值来评定。
4)粘结力：砂浆的粘结力与砂浆强度有关，砂浆的强度越高， 其粘结力越大。
1
3、砌筑砂浆的搅拌和使用
❖
水泥、混合砂浆不少于2min
❖ 搅拌时间：粉煤灰、掺用外加剂砂浆不少于3min
❖
掺用有机化剂的砂浆3～5min
