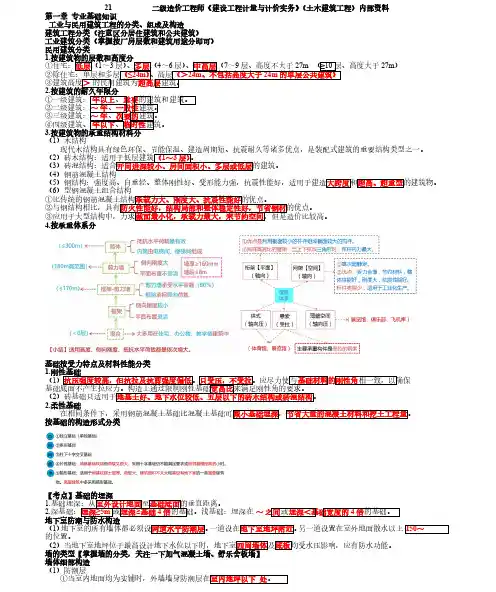

第二章-民用建筑-第一节：工业与民用建筑工程的分类、组成和构造(三)

（四）楼板与地面主要由楼板结构层、楼面面层、板底天棚三个部分组成。

1．楼板的类型（了解）2．现浇钢筋混凝土楼板现浇钢筋混凝土楼板主要分为板式、梁板式、井字形密肋式、无梁式四种。

(1)板式楼板分为单向板、双向板和悬挑板（根部不小于80mm）。

房屋中跨度较小的房间（如厨房、厕所、贮藏室、走廊）及雨篷、遮阳等常采用现浇钢筋混凝土板式楼板。

(2)梁板式肋形楼板1）梁板式肋形楼板由主梁、次梁（肋）、板组成。

它具有传力线路明确、受力合理的特点。

当房屋的开间、进深较大，楼面承受的弯矩较大，常采用这种楼板。

梁板式肋形楼板的主梁沿房屋的短跨方向布置，其经济跨度为5～8m。

2）板搁置在墙上，板的搁置长度不小于120mm。

3）梁搁置在墙上，次梁搁置长度为240mm，主梁的搁置长度为370mm。

(3)井字形肋楼板1）肋与肋间的跨离较小，通常只有1. 5～3.Om，肋高也只有180～250mm，肋宽120～200mm。

2）当房间的平面形状近似正方形，跨度在10m以内时，常采用这种楼板。

井字形密肋楼板具有天棚整齐美观，有利于提高房屋的净空高度等优点，常用于门厅、会议厅等处。

无梁楼板【2009真题】．某宾馆门厅9mx9m，为了提高净空高度，宜优先选用( )。

A．普通板式楼板B．梁板式肋形楼板C．井字形密肋楼板D．普通无梁楼板【答案】C【解析】井字形密肋楼板具有天棚整齐美观，有利于提高房屋的净空高度等优点，常用于门厅、会议厅等处。

【例题】无梁楼板的柱网以（）较为经济。

A．矩形柱网B．菱形柱网C．三角形柱网D．方形柱网【答案】D【解析】无梁楼板的柱网一般布置成方形或矩形，以方形柱网较为经济，跨度一般不超过6m，板厚通常不小于120mm。

3．预制装配式钢筋混凝土楼板(1)预制钢筋混凝土板的类型。

1)实心平板预应力构件，跨度可达2.7m。

2)槽形板当肋在板下时，称为正槽板。

正槽板的受力较合理。

当肋在板上时，称为反槽板。

3)空心板空心楼板具有自重小、用料少、强度高、经济等优点。

(2)预制钢筋混凝土板的细部构造。

1)板的搁置构造。

钢筋混凝土预制楼板在梁、承重墙上必须有足够的搁置长度。

2)板的侧缝有V形缝、U形缝、凹槽缝三种形式。

4．装配整体式钢筋混凝土楼板(1)叠合楼板预制板既是楼板结构的组成部分，又是现浇钢筋混凝土叠的永久性模板。

(2)密肋填充块楼板密肋填充块楼板的密肋小梁有现浇和预制两种。

密肋填充块楼板底面平整，隔声效果好，能充分利用不同材料的性能，节约模板且整体性好。

5．地面构造地面主要由面层、垫层和基层三部分组成，当它们不能满足使用或构造要求时，可考虑增设结合层、隔离层、找平层、防水层、隔声层、保温层等附加层。

6．地面节能构造地面按是否是直接与土壤接触分为两类：一类是直接接触土壤的地面，另一类是不直接与土壤接触的地面。

这种不直接与土壤接触的地面，按情况又可分为接触室外空气的地板和不采暖地下室上部的地板两种。

(1)直接与土壤接触地面的节能构造。

1）外墙附近热能散失多，且易出现冷凝水。

常见的保温构造方法是在距离外墙周边2m的范围内设保温层。

2）对特别寒冷的地区或保温性能要求高的建筑，可对整个地面利用聚苯板对地面进行保温处理。

(2)与室外空气接触地板的节能构造。

对直接与室外空气接触的地板（如骑楼、过街楼的地板）以及不采暖地下室上部的地板等。

（五）阳台与雨篷1．阳台(1)阳台的承重构件1)墙承式支承方式结构简单，施工方便，多用于凹阳台。

2)悬挑式①挑梁式。

挑梁压人墙内的长度一般为悬挑长度的1.5倍左右。

挑梁式的阳台悬挑长度可适当大些，而阳台宽度应与横墙间距（即房间开间）一致。

挑梁式阳台应用较广泛。

②挑板式。

有两种做法A．将阳台板和墙梁现浇在一起，阳台底部平整，外形轻巧，阳台宽度不受房间开间限制，但梁受力复杂，阳台悬挑长度受限，一般不宜超过1.2m。

B．将房间楼板直接向外悬挑形成阳台板。

这种做法构造简单，阳台底部平整，外形轻巧，但板受力复杂，构件类型增多，由于阳台地面与室内地面标高相同，不利于排水。

(2)阳台细部构造。

1)阳台栏杆与扶手阳台栏板或栏杆净高，六层及六层以下不应低于1.05m;七层及七层以上不应低于1.10m。

七层及七层以上住宅和寒冷、严寒地区住宅宜采用实体栏板。

2)阳台排水处理阳台地面应低于室内地面30～50mm，泄水管管口外伸至少80mm。

2．雨篷板式雨篷多做成变截面形式，一般板根部厚度不小于70mm，板端部厚度不小于50mm。

雨篷顶面通常采用柔性防水。

雨篷上表面向外侧或向滴水管处或向地漏处应做有1%的排水坡度。

（六）楼梯1．楼梯的组成(1)楼梯段梯段的踏步步数一般不宜超过18级，且一般不宜少于3级。

(2)楼梯平台楼梯梯段净高不宜小于2.20m，楼梯平台过道处的净高不应小于2m。

【2010真题】11．普通民用建筑楼梯梯段的踏步数一般( )。

A．不宜超过15级，不少于2级B．不宜超过15级，不少于3级C．不宜超过18级，不少于2级D．不宜超过18级，不少于3级【答案】D【解析】梯段的踏步步数一般不宜超过18级，且一般不宜少于3级。

2．楼梯的类型3．钢筋混凝土楼梯构造(1)现浇钢筋混凝土楼梯。

1)板式楼梯板式楼梯的梯段底面平整，外形简洁，便于支撑施工。

当梯段跨度不大时采用。

当梯段跨度较大时，梯段板厚度增加，自重较大，不经济。

2)梁式楼梯当荷载或梯段跨度较大时，采用梁式楼梯比较经济。

(2)预制装配式钢筋混凝土楼梯。

装配式钢筋混凝土楼梯根据构件尺度的差别，大致可分为：小型构件装配式、中型构件装配式和大型构件装配式。

1)小型构件装配式楼梯小型构件装配式楼梯是将梯段、平台分割成若干部分，分别预制成小构件装配而成。

按照预制踏步的支承方式分为悬挑式、墙承式、梁承式三种。

2)中型构件装配式楼梯中型构件装配式楼梯一般是由楼梯段和带有平台梁的休息平台板两大构件组合而成，楼梯段直接与楼梯休息平台梁连接，楼梯的栏杆与扶手在楼梯结构安装后再进行安装。

3）大型构件装配式楼梯大型构件装配式楼梯，是将楼梯段与休息平台一起组成一个构件，每层由第一跑及中间休息平台和第二跑及楼层休息平台板两大构件组合而成。

（七）门与窗1．门、窗的类型1)铝合金门窗组合型铝合金门窗应根据使用和安全要求确定铝合金门窗的风压强度性能、雨水渗漏性能、空气渗透性能等综合指标。

外墙铝合金门窗的安装高度应有限制，必要时应进行风洞模型试验。

2)塑料门窗塑钢门窗或塑铝门窗与铝合金门窗相比，塑料门窗的保温效果较好，造价经济，单框双玻璃窗的传热系数小于双层铝合金窗的传热系数，但是运输、储存、加工要求较严格。

2．门、窗的构造组成（略）3．门与窗的尺度(1)门的尺度。

门的最小宽度厕所、浴室厨房、阳台卧室入户门、教室、办公室门宽大于1000mm时，应根据使用要求采用双扇门（1200～1800mm）四扇按照《建筑设计防火规范》要求，当房间使用人数超过50人，面积超过60㎡时，至少需设两个门。

对于一些大型公共建筑如影剧院的观众厅、体育馆的比赛大厅等，门的数量和总宽度应按每100人600mm宽计算，并结合人流通行方便分别设双扇外开门于通道外，且每扇门宽度不应小于1400mm。

（2)窗的尺度。

推拉窗高宽均不宜大于1500mm。

各类窗的高度与宽度尺寸通常采用扩大模数3M 数列作为洞口的标志尺寸。

4．门窗节能门窗是建筑节能的薄弱环节，从改善门窗的保温隔热性能和加强门窗的气密性两个方面进行。

(1)窗户节能。

1)控制窗户的面积。

窗墙比是节能设计的一个控制指标。

表2.1.2 不同热工分布区不同朝向的窗墙比限值2)提高窗的气密性。

窗的气密性能分为八级(进攻队形)3)减少窗户传热。

根据外窗的传热系数，将窗户的保温性能分为10级。

桥②减少玻璃的传热耗能利用热反射玻璃、Low-E玻璃、中空玻璃、真空玻璃等可大大降低窗户的传热系数③采用隔热保温窗帘多用于商务办公大楼、酒店、别墅、家居、学校等场所，具有隔热保温、防紫外线的优点(2)门的节能。

门的保温隔热性能与门框、门扇的材料和构造类型有关。

1)入户门对普通的金属板入户门采取15mm厚玻璃棉板或18mm厚岩棉板的保温构造处理后，传热系数能控制在不大于2．0oW/ (㎡．K)的范围内。

2)阳台门落地玻璃阳台门的节能设计可将其看作外窗来处理；门芯板及玻璃组合形成的阳台门。

这种门的玻璃部分按外窗处理，阳台门下部的门芯板应采取保温隔热措施。

(3)建筑遮阳图2.1. 14 遮阳板的基本形式。
