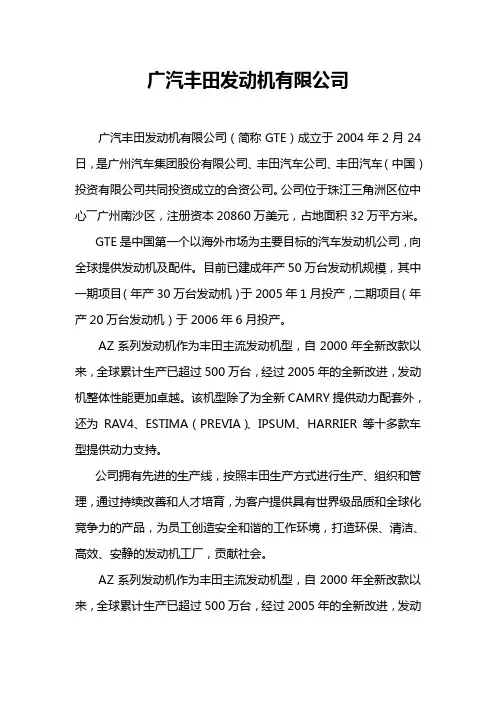

广汽丰田发动机有限公司
广汽丰田发动机有限公司广汽丰田发动机有限公司（简称GTE）成立于2004年2月24日，是广州汽车集团股份有限公司、丰田汽车公司、丰田汽车（中国）投资有限公司共同投资成立的合资公司。
公司位于珠江三角洲区位中心――广州南沙区，注册资本20860万美元，占地面积32万平方米。
GTE是中国第一个以海外市场为主要目标的汽车发动机公司，向全球提供发动机及配件。
目前已建成年产50万台发动机规模，其中一期项目（年产30万台发动机）于2005年1月投产，二期项目（年产20万台发动机）于2006年6月投产。
AZ系列发动机作为丰田主流发动机型，自2000年全新改款以来，全球累计生产已超过500万台，经过2005年的全新改进，发动机整体性能更加卓越。
该机型除了为全新CAMRY提供动力配套外，还为RAV4、ESTIMA（PREVIA）、IPSUM、HARRIER等十多款车型提供动力支持。
公司拥有先进的生产线，按照丰田生产方式进行生产、组织和管理，通过持续改善和人才培育，为客户提供具有世界级品质和全球化竞争力的产品，为员工创造安全和谐的工作环境，打造环保、清洁、高效、安静的发动机工厂，贡献社会。
AZ系列发动机作为丰田主流发动机型，自2000年全新改款以来，全球累计生产已超过500万台，经过2005年的全新改进，发动机整体性能更加卓越。
该机型除了为全新CAMRY提供动力配套外，还为RAV4、ESTIMA（PREVIA）、IPSUM、HARRIER等十多款车型提供动力支持。
公司名称：广汽丰田发动机有限公司（GTE）地址：广东省广州市南沙区代表：董事长佐佐木昭总经理玉野亨成立日期： 2004年2月注册资金： 2.4亿美元出资比例：丰田汽车公司57.6%丰田汽车（中国）投资有限公司12.4%广州汽车集团股份有限公司30%职工人数： 1,530人业务内容：主要产品及投产日期：AZ系列发动机（2005年10月）Z系列混合动力发动机（2010年6月）R系列发动机（2011年10月）AR系列混合动力发动机（2011年11月）生产能力：生产50万台公司地址：广州市南沙区市南大道6号公司传真：0086-20-39396689公司总机：0086-20-39396688许先生电话：86-1365072356手机：86-1365072356邮政编码：511455网址：/。

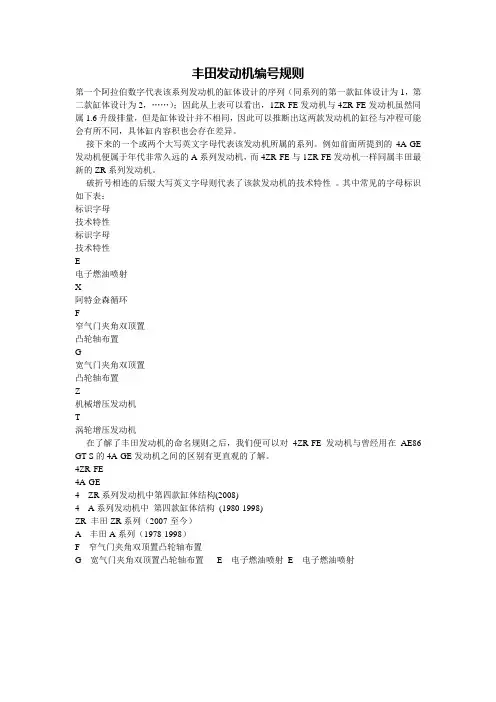

丰田发动机编号规则
ZR丰田ZR系列（2007-至今）
A丰田A系列（1978-1998）
F窄气门夹角双顶置凸轮轴布置
G宽气门夹角双顶置凸轮轴布置E电子燃油喷射E电子燃油喷射
E
电子燃油喷射
X
阿特金森循环
F
窄气门夹角双顶置
凸轮轴布置
G
宽气门ห้องสมุดไป่ตู้角双顶置
凸轮轴布置
Z
机械增压发动机
T
涡轮增压发动机
在了解了丰田发动机的命名规则之后，我们便可以对4ZR-FE发动机与曾经用在AE86 GT-S的4A-GE发动机之间的区别有更直观的了解。
4ZR-FE
4A-GE
4ZR系列发动机中第四款缸体结构(2008)
丰田发动机编号规则
第一个阿拉伯数字代表该系列发动机的缸体设计的序列（同系列的第一款缸体设计为1，第二款缸体设计为2，……）；因此从上表可以看出，1ZR-FE发动机与4ZR-FE发动机虽然同属1.6升级排量，但是缸体设计并不相同，因此可以推断出这两款发动机的缸径与冲程可能会有所不同，具体缸内容积也会存在差异。
接下来的一个或两个大写英文字母代表该发动机所属的系列。例如前面所提到的4A-GE发动机便属于年代非常久远的A系列发动机，而4ZR-FE与1ZR-FE发动机一样同属丰田最新的ZR系列发动机。
破折号相连的后缀大写英文字母则代表了该款发动机的技术特性。其中常见的字母标识如下表：
标识字母
技术特性
标识字母
技术特性
丰田2.0T发动机解析
丰田2.0T+发动机解析作为丰田旗下近 20 年来首款搭载涡轮增压的轿车车型，第 14 代皇冠 2.0T 车型自上市以来，深受大众的关注。
这款车集双涡管涡轮增压发动机的 D-4ST 双喷射系统、宝马的单涡轮双涡管技术、奥托和阿特金森循环切换、缸盖集成排气歧管、双 VVT-iW 以及 S&S 智能节油启停系统等众多技术集结于一身。
本文将为大家详细介绍皇冠 2.0T+发动机。
虽然一直以来，日系车企给人印象一直坚持的是自然吸气的“忍道”，但实际中日本完全没有落下对于涡轮增压发动机的研发，全球最大的 3 个车用涡轮增压汽车供应商有两家都是日本的。
而老品牌丰田 20 年的厚积薄发更不可小觑。
这次第14 代皇冠搭载的 2.0T+最大输出功率和最大扭矩分别达到 173kW 和 350Nm，已经可与 3.5L 排气量动力性能比肩。
采用的 S&S 智能节油启停系统，使油耗降低了 25%(每 100 公里 9.5L 降低到 7.4L)，几乎和2.0L 发动机耗油量相同。
“四双”数据双喷射、双涡管、双循环、双VVT-i（W），合称“四双”，具体情况是怎样呢。
双喷射技术全新皇冠首次采用 D-4ST 双喷射系统，顾名思义其采用的是缸内直喷和歧管喷射两种模式相结合的设计。
它根据发动机的负荷状况进行协调工作，在冷启动以及低负荷工况下，使用歧管喷油，尤其是冷机状态下，相比缸内直喷，歧管喷油让油气混合得更充分，而且可以清洗气道，避免气道、气门积碳和淤积赃物；中等负荷下缸内喷射开始介入，进入复合喷射状态；重负荷则由缸内直喷系统全面接管。
两套喷油系统，既结合了歧管喷射的特点，又发挥了缸内直喷精确喷油的优势，优化整车燃油效率的同时动力也大幅提升。
对于不同工况，选用不同的喷射配合：冷启动/怠速/低负荷使用单歧管喷射(2000rpm 以下)，中等负荷两套喷射系统协同工作(2000-4000rpm)，高负荷下则由缸内喷射完全接管(4000rpm 以上)。

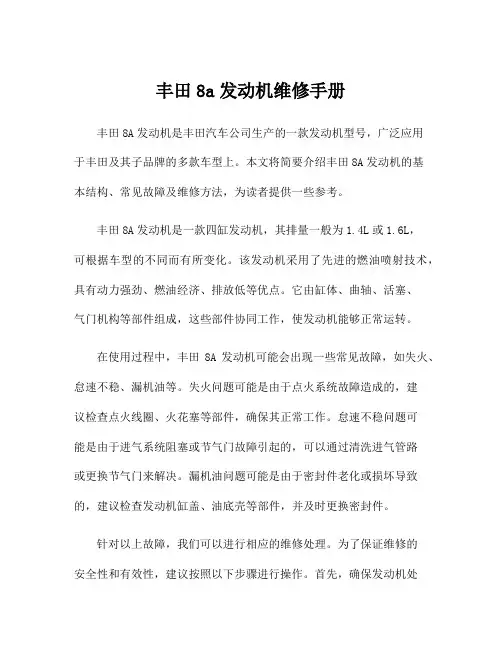

丰田8a发动机维修手册
