发电厂自然通风冷却塔教案
冷却塔培训教材PPT课件
产品知识—— 冷却塔产品系列
冷却塔产品系列
主要内容：
一、冷却塔产品用途 二、冷却塔的分类 三、冷却塔的工作原理及几个常用术语 四、冷却塔产品结构、参数及卖点 五、冷却塔执行的产品标准
冷却塔产品系列
一、冷却塔产品用途
冷 却 塔
中央空调系统中使用冷却塔主要为制冷机组中制冷剂降温；
100 200 400
800 1000
m3/h
CNDC系列冷效
450 1000 2000
4000 5000
*103kcal/h
冷效对应工况为：进水37℃，出水温度32 ℃ ，环境湿球温度为28 ℃ ，大气压力为99.4kPa
冷却塔产品系列
3)、产品的竞争优势卖点
(一)高效换热，低能耗、性能优良 a、塔体四周安装进风百叶，风道顺畅，风阻小，噪音小，改善空气 流场； b、应用高效方形喷淋效果的先进布水系统、使热水与冷空气的接触 面积大大增大； c、应用设计优良的散热填料片，延长热水与冷空气的热交换时间； d、大风机，低转速，大风量，低能耗。
冷却塔产品系列
3)、产品的竞争优势卖点
(一)环保 采用不锈钢为原材料，不但可以重复再生使用，而且在生产过程 中不会产生对环境及人体的损害，是当今冷却塔行业的环保先锋。 半密闭式水室设置，有效阻隔杂物和避免阳光对水室直接照射而 产生藻类植物及细菌等对水系统的污染，水系统洁净度维护更有效， 可杜绝冷却水被外界污染的弊端，有效保持系统水质。
(二)飘水少，防止污染，绿色环保效果更好，2009年获得山东省首家 节水认证证书。
(三)体积小，重量轻，占地面积小
(四)噪声低、振动小 (五)安装、维修方便，外形美观，综合使用寿命更长
热电厂双曲线型自然通风冷却塔工程施工组织设计
热电厂双曲线型自然通风冷却塔工程施工组织设计电力建设工程有限公司编制：日期：201 年月日审核：日期：201 年月日批准：日期：201 年月日1. 前言1.1 编制原则及编制依据热电厂冷却水塔设计图纸国家及电力部部颁现行建筑安装工程施工及验收技术规范《质量手册》《质量策划》（施工组织设计/质量计划）工作规定《电力建设工程施工技术管理制度》《火力发电工程施工组织设计导则》《电力建设文明施工考核标准》《安全施工措施编制指导书》《电力建设施工技术规范第1部分土建结构工程》DL 5190.1-2012 《电力建设安全工作规程》《混凝土结构工程施工及验收规范》GB50204-201 （2011版）《火电施工质量检验及评定标准》1.2 质量目标1.2.1 质量方针质量第一业主至上严格管理增强信誉1.2.2 质量目标创国家火电优质工程，火电精品工程。
1.2.2.1 建筑工程主要质量指标单位工程合格率100%，优良率>90%；分部分项工程合格率100%，优良率>95%；钢筋焊接一次合格率100%；砼强度合格率100%；砼生产水平统计优良率>97%；各单位工程观感质量得分>85%。
1.2.2.2 安装工程主要质量指标单位工程合格率100%；优良率>97%；分部分项工程合格率100%，优良率>98.5%；受监焊口一检合格率>99%。
1.2.3 质量保证体系详见附图一：质量保证体系框图2. 工程概况及自然条件2.1 现场自然条件2.1.1 地理位臵热电厂位于***市***县***乡境内，北至***市的公路距离70km，距***县县城16km。
***县城位于***市西南约80km，***县东邻***县，东南邻***县，南距***河约7km与***隔河相望。
2.1.2 厂区地质条件根据岩土工程详堪报告，厂址区域建筑场地类别为Ⅱ类，场地类型为中软场地土。
厂区地层自上而下分为三层：第一层（层号Ⅰ）：粉土、粉砂（Q4）第二层（层号Ⅱ）：粉土、粉细砂（Q3）第三层（层号Ⅲ）：粉质粘土与中粗砂（N2）厂区范围内地下水勘测期间的埋藏深度在自然地面以下2.40~4.00m 之间，相应标高为61.25~62.55m，平均标高61.96m。
机力通风冷却塔施工方案设计
目录1.施工概况 (3)2.依据的图纸、文件及标准 (3)3.作业准备和条件要求 (4)4.施工工序关键的质量控制点 (7)5.作业程序内容 (7)6.作业检查验收应达到的质量技术标准 (22)7.安全措施 (23)8.环保要求 (25)9.附录 (26)发文范围：（共 6 份）归档夹类：作业指导夹号：本版文件于 2014 年月日开始实施。
批准人：机力通风冷却塔工程1. 施工概况广州协鑫蓝天2×180MW燃气－蒸汽联合循环热电联产工程（一期）机力通风冷却塔位于厂区西北角，共设计六台风机，西面有预留二期扩建用地，地下为一个整体水池，全埋地结构，上部结构为四层框架，中间及四周设置有墙板板钢筋砼结构。
南面○1-○7轴与循环水泵房通过循环回水沟相通相连，○7-○15轴紧挨综合水池，由于循环水泵房、综合水池与机力通风冷却塔相接比较近，而且基础埋深也比机力通风冷却塔要深，所以机力通风冷却塔的施工必须在循环水泵房和综合水池地下结构施工完成后方可以施工。
南北○A-○C方向宽20.40m，东西○1-○15长度118.66m，地下水池埋深3.500m，上部结构共四层，分别为-0.35m、5.75m、8.65m、13.9m、18.9m，在○1轴以西、○15轴以东个设置一个上塔楼梯。
建筑物及设备防雷接地，建筑物防雷接地做法是从建筑物内部用一条20mm圆钢联通，在-1.70m为设置一埋件与厂区主网连接，顶部为一圈8mm镀锌圆钢避雷带。
C列外在3-8.65m层有设置一条水槽，与进水总管相接。
±0.00相当于绝对标高44.80m。
基础为静压管桩基础，水池内壁、梁、柱表面等与与水接触的混凝土表面刷渗透性专用防水防腐涂料，与土壤接触及垫层顶面刷环氧沥青漆300µm。
桩顶嵌入基础内长度100mm，锚固筋长度不小于35d。
钢筋保护层的厚度：承台梁上侧、底板40mm，承台梁下侧为100mm，池体为40mm，板为20mm，柱梁为35mm。
冷却塔培训教材
冷却塔教材客户所使用之冷却塔介绍1、冷却塔原理2、冷却塔选型要素3、冷却塔之特点4、冷却塔噪音来源5、冷却塔之安装及配管注意事项6、冷却塔之操作注意事项7、冷却塔之维修注意事项8、冷却塔之补给水量计算说明9、冷却塔其它注意事项、冷却塔原理1、何为冷却塔：其为一利用水作为循环冷却剂，从一系统中吸收热量排放至大气中，以降低水温的装置；其冷却系借着水蒸发过程来完成，并使冷却水可以继续的循环使用，从经济效益上来说，无形中减少了成本的浪费。
2、其冷却原理是什么：冷却塔的冷却方法，系将热水喷撒至散热材表面与通过之移动空气相接触。
此时，热水与冷空气之间即产生显热之热交换作用，同时部份的热水被蒸发，亦即蒸发水汽中其蒸发潜热被排放至空气中，最后经冷却后的水落入水槽内，利用泵浦将其传送至热交器中，再予吸收热量。
、冷却塔选型要素选用冷却塔，需详示下列资料1、循环水量；2、冷却塔的进（热）水温度；3、冷却塔的出（冷）水温度；4、外气湿球温度；5、马达电压及频率；6、循环水水质；7、场地环境状况及可使用面积；8、要求选用之塔型；三、冷却塔之特点1、LBCM逆流式冷却塔:概况：空气和水流成反向交会，水流借着重力自然落下流经散热材，空气吸入后垂直向上通过散热材与水流相会，冷却后冷水的最低温度在散热材底部与最低湿球温度相接触。
特点：1）、结构采用瓶型设计，迎风量最小；2）、散水方式采用旋转喷头式，旋转速率可由喷水孔角度调整；3）、依结构特点，有标准型LBCM-（图1）、低噪音型LBCM-LN （图2）和高温型LBCM-P 及LBC-W ；4）、为最先开发和最通用之产品；低噪音型冷卻塔（逆流式）標準型冷卻塔（逆流式）5）、其维修较困难和无法多台并联使用。
i]Jff J| M U Q-IIM Frh・$pr inklrr H IM)Pv-C fillip U H1W Fri™ Airt-y p ----------- 4但畐iih-r^hjcir①$umpfttlp ElbdbUMr2、LRCM逆流式冷却塔:概况：水流借着重力自然落下流经散热材，空气水平穿过散热材和水流成直角相会。
2014年最新自然通风冷却塔培训资料
2014年最新电厂自然通风冷却塔培训资料自然塔是我厂最大的设备之一，全称：双曲线逆流式自然通风冷却塔，现有8座，新厂6座：淋水面积4500m2水塔编号4#～9#；老厂有2座：#1塔淋水面积1500m2、#2塔淋水面积2000m2一、自然塔实际方位：二、自然塔系统位置：发电是一个能量转换过程，由燃料热能——蒸汽内能—-电能，转换由三大系统完成，燃料系统、汽水系统、电气系统。
我们属于汽水系统：最简单的汽水系统为：朗肯循环、(实际为再热循环+回热循环) 四个主要设备之一是：凝汽器，凝汽器又叫复水器，原因有二： 1、将蒸汽恢复成凝结水；2、二个水系统即：汽侧为汽水系统，水侧为循环水系统。
循环水系统是汽水系统的子系统主要设备有三个：循环水泵、凝汽器、自然塔。
三、冷却塔的作用及原理：1、、供水系统的分类：直流开式冷却系统（流动的江、河、湖、海）、当不具备直流冷却条件时，循环闭式冷却系统，包括：冷却水池（湖泊、水库）、冷却塔两种；我厂属于自然塔循环水系统。
2、冷却塔的作用：（一句话概括）冷却循环水，目的：冷却、凝结汽轮机排汽，提高真空度。
3、冷却塔原理：在冷却塔中热的循环水与空气进行热交换将其热量传给空气，从塔筒出口排人大气，将水冷却。
在逆流式冷却塔中，水的冷却分三部分：喷头、填料、雨区。
四、循环水（供水）系统示意图：五、自然塔结构图示及参数如下：新厂自然塔采用分区供水的方式，塔心部分由一条Dg1600的进水管通过中央竖井供水，负担43%的淋水面积，外围由两条Dg1400上水管通过4个边井供水，担负57%的淋水面积。
采用槽式配水系统，及格网板淋水填料。
喷溅装置为反射Ⅱ-1型，除水器为BO-50/160型除水率80~90%，出口两道10×10平板滤网，电动葫芦提升。
最大循环水量34800t/h，回流管3000t/h，淋水密度达6.7t/hm2。
冷却塔构成：1、钢筋混凝土结构的双曲线通风通；2、通风筒支撑——人字支柱、环行基础；3、淋水、配水系统；4、压力进水管及管道阀门、竖井、5、4500m2除水器BO-50/1606、出水口、滤网、回水沟、电动葫芦。
冷却塔培训资料
冷却塔培训资料一、冷却塔概述冷却塔是一种常见的热交换设备，用于将工业过程中产生的热量转移到环境中，以保持系统的稳定运行温度。
它通常用于冷却水、冷却液或蒸汽的冷却过程。
冷却塔的工作原理是通过水与空气之间的热量交换，将热量从水中排出，从而降低水的温度。
二、冷却塔的分类1. 自然通风冷却塔：依靠自然对流和风力来实现冷却效果，通常用于小型冷却系统或低温冷却。
2. 强制通风冷却塔：通过风机强制对流来增加冷却效果，适用于大型冷却系统或高温冷却。
三、冷却塔的工作原理冷却塔的工作原理基于湿式冷却的原理。
当热水进入冷却塔的顶部，它会通过填料层，与冷却塔中下降的空气进行接触。
在这个过程中，热水中的热量会被传递给空气，使得水的温度下降。
同时，水中的一部分会蒸发成水蒸气，从而带走更多的热量。
最后，冷却的水会从冷却塔的底部流出，而冷却塔中上升的湿空气则通过风机排出。
四、冷却塔的组成部分1. 塔体：冷却塔的主体结构，通常由钢材或混凝土建造而成。
2. 填料：用于增加冷却塔内的表面积，以便增强热量交换效果。
常见的填料材料包括塑料、金属或陶瓷。
3. 风机：用于产生空气流动，增加冷却效果。
4. 水泵：用于将冷却塔中的冷却液循环送回冷却系统中。
5. 水池：用于接收冷却塔中流出的冷却液。
五、冷却塔的维护与管理1. 定期清洗：冷却塔内部的填料和水管容易积聚污垢，影响冷却效果。
定期清洗可以保持冷却塔的正常运行。
2. 检查水质：水质的变化会影响冷却塔的运行效果，定期检查水质，保持水质的稳定。
3. 检查风机和水泵：风机和水泵是冷却塔的核心部件，定期检查它们的运行情况，确保其正常工作。
4. 定期维护：冷却塔需要定期维护，包括润滑轴承、检查电气设备等。
六、冷却塔的安全注意事项1. 高温注意：冷却塔中的水或冷却液可能存在高温，操作人员应注意防烫。
2. 电气安全：冷却塔中的电气设备应定期检查，确保安全可靠。
3. 防滑措施：冷却塔的工作平台和楼梯等区域应采取防滑措施，以防止工作人员滑倒。
火力发电厂冷却塔技术培训讲义共51页
46、法律有权打破平静。——马·格林 47、在一千磅法律里，没有一盎司仁 爱。— —英国
48、法律一多，公正就少。——托·富 勒 49、犯罪总是以惩罚相补偿；只有处 罚才能 使犯罪 得到偿 还。— —达雷 尔
50、弱者比强者更能得到法律的保护 。—— 威·厄尔
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——莎士比亚
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！Biblioteka
冷却塔讲义
其作用是在过滤器反冲前松动滤料，使滤料在膨松 状态下，得到有效、彻底地反冲。而目前由于条件 所限，一些岗位没有风管，一些岗位采用的是高压 风，压力高，风量小，会造滤料层成风压不均，引 起滤料紊乱，不适合作为反冲洗用风；反冲洗时， 也存在着打开反冲洗阀，就任反冲水排入下水，对 水质、水压的变化，是否有砂料带出一概放任不管 的情况；反冲洗完毕，投入过滤前的过滤器正洗也 经常被忽略。经取样观测，正洗水质是非常浑浊的， 直接进入系统将影响环水水质。 3）应及时对滤料进行大修 在传统的石英砂过滤器中，鹅卵石、石英砂、无烟 煤长期经过水流反复的磨洗、冲刷，粒径不断变小， 分层逐渐被破坏，较小的粒径有可能随水流
料颗粒碰撞摩擦作用下，从滤料表面脱落下来，然 后被冲洗水流带出滤池。 4、滤料层 1）单一过滤层，以石英砂滤层较为普遍。 2）双层或三层滤料。为了提高过滤效果，一般用双 层或三层滤料，常见的有无烟煤和石英砂的双层滤 料。 3）纤维滤料。近几年来，滤料发展较快，使用的纤 维滤料也较多。纤维滤料过滤精度高，由大量的纤 维束组成，系在过滤器的上下孔板间，过滤时，上 孔板下移，过滤束被压缩。反冲洗时，上孔板上移， 过滤束被拉伸，用压力水对纤维束进行反冲洗，纤 维过滤器的过滤原理及操作程序同其它一样。
倾斜与水平成45度角的百叶窗，主要是为了防止水 滴溅出，改善气流条件 。
四、其它装置
1、收水器：从冷却塔排出的湿热空气中，带有一些 水分，其中一部分是混合于空气中的水蒸气，因此 在布水管的上方设有收水器，一方面减少水量损失， 同是改善冷却塔周围环境。 2、集水池：集水池起储存和调节水量作用，一般有 溢流管和排空措施，为了拦阻杂物，在出水管前一 般设置格栅。 3、塔体：塔体主要起封闭和围护作用。一般大、中 型塔用钢筋混凝土结构，小塔用玻璃钢。单塔处理 水量在500方/小时以下时，一般称为小型冷却塔。
冷却塔培训计划
冷却塔培训计划一、培训目标本次冷却塔培训的目标是希望能够让参训人员完全了解和掌握冷却塔的相关知识和操作技能，包括冷却塔的基本原理、结构、工作原理、维护保养等方面的内容。
通过本次培训，参训人员能够提升自己的专业技能，提高工作效率，确保冷却塔的正常运转和安全生产。
二、培训内容1. 冷却塔的基本原理和结构- 冷却塔的作用和分类- 冷却塔的结构组成- 冷却塔的工作原理2. 冷却塔的操作技能- 冷却塔的启动和停止- 冷却塔的调节和控制- 冷却塔的故障处理3. 冷却水的处理和维护- 冷却水的水质要求- 冷却水的处理方法- 冷却水的定期维护4. 冷却塔的安全管理- 冷却塔的安全操作规程- 冷却塔的安全防护措施- 冷却塔的应急处理5. 冷却塔的维护保养- 冷却塔的日常维护- 冷却塔的定期检查和保养- 冷却塔的大修和升级改造三、培训方式本次培训采用理论讲授和实际操作相结合的方式进行。
其中，理论讲授部分包括课堂授课、案例分析、讨论互动等形式；实际操作部分则包括现场考察、设备操作演示、操作实践等形式。
通过这些培训方式，能够让参训人员更好地理解和掌握冷却塔相关知识和操作技能。
四、培训流程1. 培训前期准备- 制定培训计划- 确定培训内容和方式- 确定培训时间和地点- 确定培训人员名单- 安排培训师资力量2. 培训开展阶段- 理论讲授阶段：包括冷却塔的基本原理和结构、操作技能、冷却水的处理和维护、安全管理、维护保养等内容的讲授。
- 实际操作阶段：包括现场考察、设备操作演示、操作实践等内容的开展。
3. 培训总结阶段- 进行培训总结和评估- 整理培训资料和成果- 撰写培训报告和总结五、培训师资力量本次培训的师资力量将邀请具有丰富实践经验和专业知识的冷却塔技术专家进行授课。
培训师将具备良好的教学能力和丰富的实践经验，能够为参训人员提供专业、全面的培训服务。
六、培训评估本次培训将对参训人员进行考核和评估。
通过考核评估，能够全面了解参训人员的学习情况和培训效果，为今后的培训工作提供参考和借鉴。
冷却塔工程概况及方案
冷却塔工程概况及方案1. 引言冷却塔是工业生产中常见的设备，用于冷却工艺中产生的热量，以维持设备的正常运行温度。
本文将对冷却塔工程进行概述，并提出一种冷却塔的方案。
2. 冷却塔工程概况冷却塔工程是工业生产中至关重要的一环，其目标是降低工艺中产生的热量，保持设备的正常运行温度。
冷却塔通过水与空气的接触，使热量通过蒸发和冷却的方式散发出去。
2.1 冷却塔的分类根据冷却塔的工作原理和结构特点，可以将其分为以下几类： - 自然通风冷却塔：利用自然通风原理，通过空气对水的冷却进行散热。
- 强制通风冷却塔：通过风机强制通风，提高冷却效果。
- 喷淋冷却塔：通过喷淋水雾，增大接触面积，加快散热速度。
2.2 冷却塔的应用领域冷却塔广泛应用于以下领域： - 发电厂：用于发电过程中产生的热量的冷却。
- 工业制造：用于冷却工业设备，确保其正常运行。
- 化工厂：用于化学反应过程中的热量散发。
- 石油炼制：用于冷却石油炼制过程中的热量。
3. 冷却塔的方案针对实际冷却塔工程需求，我们提出以下方案：3.1 自然通风冷却塔方案自然通风冷却塔是一种传统且经济的冷却方式，适用于热量较小的工艺。
该方案的主要特点包括： - 采用塔型结构，增加冷却面积，提高散热效果。
- 设置适当的风向风速感应装置，提高空气流通效果。
- 控制水量和水雾的喷洒速度，确保散热效果最大化。
3.2 强制通风冷却塔方案当冷却需求较大时，需要采用强制通风方式，以提高冷却效果。
该方案的主要特点包括： - 配备高效的风机系统，增强空气流通能力。
- 优化塔体结构，减少能量损失，提高散热效率。
- 具备自动控制系统，根据实时温度调整风机转速，保持恒定的温度。
3.3 喷淋冷却塔方案喷淋冷却塔是一种高效的冷却方式，适用于热量较大的工艺。
该方案的主要特点包括： - 采用高效喷淋系统，使水量细化，增大接触面积。
- 设置适当的水量控制装置，根据实时热负荷调整喷淋速度。
冷却塔技术介绍 培训资料ppt课件
冷却塔中的冷却作用”
；.
7
• 机械传动设备 • 热水配水系统 • 填料 • 收水器 • 结构
冷却塔部件
；.
8
冷却塔选塔参数
• 循环水量 Q • 进水温度 , t1 • 出水温度 , t2 • 设计湿球温度 τ • 大气压力
– 温差, t1 - t2, – 逼近度, t2 - τ
；.
9
湿球温度
• 由湿球温度计所测量的温度, • 在某一地点和某一时间，透过蒸发所能达到最低的温度.
；.
10
COLD WATER TEMPERATURE 癋 )? (
冷水温度与湿球温度的关系
TYPICAL COOLING TOWER PERFORMANCE
FULL LOAD - FULL FAN SPEED - FULL WATER FLOW
100
90
80
70
60
50
40
203040 Nhomakorabea50
60
70
冷却塔技术介绍
；.
1
• 操作法则 • 冷却塔部件 • 冷却塔参数 • 冷却塔类型 • 水分损失
冷却塔基本原理
；.
2
• 是一种特殊的热交换器， 将两种流体（空气和水） 直接接触进行热交换，
• 将系统的废热通过循环水 吸收后形成的热水冷却，
• 节约用户的水费.
冷却塔之定义
冷却塔 水泵
热水 至冷却塔 冷水 至主机/工厂
；.
23
自然通风逆流冷却塔
Alabama Power Miller Station－ 塔高168米
；.
Seminole Electric Corp. 塔高
冷却塔培训教材
三、冷却塔的工作原理及几个常用术语
（一）冷却塔的工作原理 １、开式冷却塔 冷却塔是通过空气与水在冷却塔的淋水填料装 置中的相对流动，利用水的蒸发以及空气和水的热
传导带走水中热量的设备。
开式冷却塔工作原理图
２、封闭式冷却塔 工作流体（纯水或其他液体）在闭式冷却塔的 盘管中循环，流体热量被盘管的管壁吸收后，通 过顶部的风机把管壁的热量排出机外，当流体温 度超过设定温度时自动启动喷淋系统，喷淋水在 湿热的管壁形成水膜吸热蒸发变成水蒸气，被流
(一)高效换热，低能耗、性能优良 a、塔体四周安装进风百叶，风道顺畅，风阻小，噪音小，改善空气 流场； b、应用高效方形喷淋效果的先进布水系统、使热水与冷空气的接触 面积大大增大； c、应用设计优良的散热填料片，延长热水与冷空气的热交换时间； d、大风机，低转速，大风量，低能耗。
(二)飘水少，防止污染，绿色环保效果更好，2009年获得山东省首家 节水认证证书。
800
1000
m3/h
BND系列冷效
450
1000
2000
4000
5000
*103kcal/h
冷效对应工况为：进水37℃，出水温度32 ℃ ，环境湿球温度为28 ℃ ，大气压力为99.4kPa
冷却塔产品系列
3)、产品的竞争优势卖点
(一）、 采用浅灰色玻璃钢护板 a、使塔的外观形象好，与附近建筑物相配和谐； b、外层为优质抗紫外线胶衣，耐劳化、强度高，防酸、碱 性腐蚀能力强。 c、玻璃钢面板也可采用拉挤面板，该面板引进滚压拉筋成 型工艺，使塔体外观整齐、美观。 （二）、 逆流冷却塔采用在塔体四周安装进风百叶，风道 顺畅，风阻小，噪音小，改善空气流场。 （三）、散热填料特点 应用设计优良的散热填料片，采用优质改性PVC，经真空吸 塑模具成形，填料片设计成斜梯波形，表面做成凹凸微粒，具的 良好的亲水性，延长热水与冷空气的热交换时间；
火力发电厂冷却塔技术培训讲义
② I.
II.
循环水系统维护 拆洗进水管道的阀门，加涂润滑脂润滑防腐。
清洗全部管网及喷头，除去菌藻、污泥及其它一切杂 物，对损坏的喷头应及时更换。
III.
IV. V.
清法填料块，消除菌藻、污垢及其它一切杂物，如有 较大的破损应予以更换。
清洗弧形收水器，如有较大的破损应予以更换。 彻底清洗水池，消除一切菌藻、污垢及其它一切杂物， 检查清洗出口滤网，发现破损处应及时更换。
（2）、冷却塔的定期维护（每年大检修）。
① ② ③ 塔体维护 循环水系统维护 电系统维护
④
风机系统维护
① I.
II.
塔体维护 应对碳钢结构件进行全面的表面防腐处理。
检查连接节点的连接情况，发现松动、移位情况 应予以更正。
III.
IV.
检查、进风百叶、面板的全部螺接件，加涂环氧 树脂密封防腐。
修补已破损的玻璃钢部件。
KR-939SB4风机故障监控仪
•KR-939SB4安装位置
FNH型冷却塔防冻设计
塔内设有防冻喷淋系统: （1）位于配水系统的下部、填料层上部，将循环 水量15～20％的上塔热水通过化冰支管引至该防冻 喷淋系统，消除结冰的隐患； （2）将一部分上塔热水进至进风口横梁下方，利 用回水的热效应消除结冰的隐患； （3）进风窗上沿混凝土横梁下部进行内斜角处理 或设置导水檐，防止壁流水外涎。
（2）、风机系统试运行 ① 接通电源，点动风机，检查叶轮转向是否正确（自上而下呈 逆时针转动），点动后3秒停机，试车人员倾听风机启动有 无异常声音，风机惯性运行时间应不低于30秒。
② 正式开启风机一小时，观察电机、塔体、传动轴振动状况， 观察电源电流、电压是否正常，观察油温指示器是否动作， 观察风机运转是否平稳，有否异常噪音。
自然通风冷却塔技术说明
自然通风冷却塔技术说明一、概述
圆形冷却塔
装配方便.
二、结构特征
（1）塔体：型线合理，气流平稳，材质优良，色彩鲜艳，表面胶衣树脂内含有抗紫外线剂，耐老化，强度高，重量轻，耐腐蚀。
下塔体按订货要求，可配有溢水、排污、自动给水管，可由此处直接吸水，省去冷却池，上面装有防噪消声垫，有效降低了滴水声。
（2）填料：采用改性聚氯乙烯波片，横向增加了凸筋，水的再分配能力强，阻力小，热力性能好，耐高温70度、低温-50度，阻燃性好。
（3）旋转布水器及布水管：装有不锈钢球轴承，运转灵活可靠，水头低，布水均匀，采用铝合金或玻璃钢制成的布水管，管上安装收水板，克服了飘水现象。
（4）风机：由清华大学工程力学系根据系列冷却塔参数设计的低噪声、高效率风机，铝合金板翼型或玻璃钢叶片、噪声小、效率高。
（5）电机：由清华大学电机系在Y型系列安装尺寸的基础上，为冷却塔设计的低噪声节能电机、密封防水性能好、耐高温、效率高、噪声小。
（6）减速装置：采用了涤纶纤维增强氯丁橡胶动力带传动，耐高温、效率高，遇水不伸展，克服了打滑现象，噪声很小。
（7）吸声设施：超低噪声型冷却塔在进风口外增加了带吸声材料的屏蔽，并在上下两部装有吸声栅，以达到最大的降噪效果。
在上塔体出风口安装了带吸声材料的喇叭口屏蔽及吸声栅，降低了风机及电机传出来的噪声。
（8）进风窗：装有玻璃钢百叶片，减少飘水，气流阻力小，特别适合北方地区及全年都需要使用冷却塔的单位。
（9）支架：所有风机、填料、进风窗、塔体等处钢支架为装配式，镀锌或涂漆防腐。
紧固件都采用镀锌或不锈钢螺栓。
冷却塔技术方案
冷却塔技术方案概述冷却塔是一种常见的工业设备，用于将热水冷却至合适的温度。
本文介绍了冷却塔的基本原理、分类、工作原理以及选型和维护等方面的技术方案。
基本原理冷却塔的工作原理基于蒸发冷却的原理。
热水通过填料层，自上而下与冷空气进行传热和传质，从而实现热量的散失。
填料层增加了热交换的表面积，提高了传热效率。
当水蒸发时，吸热作用可以帮助降低水温。
分类根据冷却塔的工作原理和结构特点，可以将冷却塔分为以下几类：1.自然通风冷却塔：依靠自然空气流动产生冷却效果，适用于小型和低温冷却的系统。
2.强制通风冷却塔：通过风扇强制循环空气，增加冷却效果，适用于中小型和高温冷却的系统。
3.封闭式冷却塔：采用密闭结构，减少污染物进入系统，适用于对环境要求较高的场合。
工作原理冷却塔的工作流程包括以下几个关键步骤：1.热水进入冷却塔：被冷却的热水通过进水管道流入冷却塔的水槽中。
2.水分散和填料湿润：热水在水槽中通过喷淋装置或者洒水装置，使水分散成小水滴，并与填料接触，湿润填料表面。
3.空气通入塔体：冷却塔通过自然或者强制通风，引入冷空气。
4.空气和水接触：冷空气与湿润填料表面的水滴进行热交换，吸收热量。
5.处理后的水排出：经过冷却的水从底部排出冷却塔，并回流至循环系统进行再次利用。
选型在选择适合的冷却塔时，需要考虑以下几个关键因素：1.冷却水流量和温度：根据需求确定冷却塔的处理能力，以及要达到的水温降低。
2.空气湿度和温度：空气湿度和温度对冷却效果有直接影响，需要根据实际环境条件做出合理选择。
3.噪音和震动要求：考虑到工作环境的要求，需要选择噪音和震动较小的冷却塔。
4.维护和清洁要求：选择结构简单、易于清洁和维护的冷却塔，可以降低后期维护成本和工作困难。
维护为了保证冷却塔的正常运行和延长使用寿命，应进行定期维护和保养。
以下是一些常见的维护措施：1.清洗：定期清洗冷却塔的水槽和填料，以去除污垢和杂质，保持冷却效果。
清洗时可以使用清洗剂和高压水冲洗。
通风设备教学设计方案
一、教学目标1. 知识目标：使学生掌握通风设备的类型、结构、工作原理及安装方法。
2. 技能目标：培养学生实际操作能力，提高学生对通风设备的维护和维修能力。
3. 情感目标：激发学生对通风设备领域的兴趣，培养学生热爱专业、严谨求实的科学态度。
二、教学内容1. 通风设备的类型：自然通风、机械通风、混合通风等。
2. 通风设备的结构：通风管道、通风机、调节阀、风帽等。
3. 通风设备的工作原理：空气流动、压力、阻力等。
4. 通风设备的安装方法：现场测量、管道连接、设备调试等。
5. 通风设备的维护与维修：日常检查、故障排除、保养等。
三、教学方法1. 讲授法：讲解通风设备的类型、结构、工作原理等理论知识。
2. 案例分析法：通过实际案例，分析通风设备的安装、维护与维修。
3. 实验法：组织学生进行通风设备实验，观察设备运行情况。
4. 实践操作法：指导学生进行通风设备的安装、调试、维护与维修。
5. 小组讨论法：分组讨论通风设备的相关问题，培养学生的团队合作能力。
四、教学过程1. 导入新课：通过生活中的通风实例，引入通风设备的教学。
2. 讲解理论知识：讲解通风设备的类型、结构、工作原理等。
3. 案例分析：选取实际案例，分析通风设备的安装、维护与维修。
4. 实验操作：组织学生进行通风设备实验，观察设备运行情况。
5. 实践操作：指导学生进行通风设备的安装、调试、维护与维修。
6. 小组讨论：分组讨论通风设备的相关问题，培养学生的团队合作能力。
7. 总结与评价：总结本节课的教学内容，对学生的表现进行评价。
五、教学评价1. 评价方式：理论知识考核、实践操作考核、小组讨论评价。
2. 评价标准：掌握通风设备的类型、结构、工作原理；具备实际操作能力；热爱专业、严谨求实。
六、教学资源1. 教材：通风设备相关教材。
2. 教学课件：制作通风设备教学课件。
3. 实验设备：通风设备实验装置。
4. 实践基地：与相关企业合作，为学生提供实践机会。
5. 网络资源：收集通风设备相关资料，丰富教学内容。
发电厂凉水塔(自然通风冷却塔)检修(精编版)
4500m2自然塔检修1 简述：200MW机组每台机配一台淋水面积4500m2的自然通风冷却塔，用以冷却循环水温度，提高机组真空。
2 结构：2.1 水塔主要由塔体、主分配水槽、集水池、竖井、上水管及阀门、水沟网箅，喷溅装置、除水器、填料等构成。
2.2 水槽配水分布：热的循环水由上水管道通过竖井送入热水分配系统。
这种分配系统在平面上呈网状布置、槽式布水。
3 自然通风冷却塔工作原理：循环水在凝汽器中经过热交换后温度升高，通过上水管道、竖井到主水槽，分配到分水槽、配水槽，再由喷嘴喷洒，向下喷洒的高温水与向上流动低温空气相接触，产生接触传热，同时，还会因为水的蒸发产生蒸发传热，热水表面的水分子不断转化为水蒸气，在该过程中，从热水中吸收热量，使水得到冷却。
填料的作用是增大水与空气的接触面积，增长接触时间，故要求填料的亲水性强，通风阻力小。
除水器的作用是分离排出空气中的水滴，减少水量损失，消除飘滴对周围环境的影响。
空气从进风口进人塔体．穿过填料下的雨区，和热水流动成相反方向流过填料（故称逆流式），塔外冷空气进人冷却塔后，吸收由热水蒸发和接触散失的热量，温度增加，湿度变大，密度变小．而塔外空气温度低、湿度小、密度大。
由于塔内、外空气密度差异，在进风口内外产生压差，致使塔外空气源源不断地流进塔内。
4 设备技术规范见表：200MW机组自然塔设备规范5500m2自然通风冷却塔1 概述我公司1台300MW机组配l座淋水面积为5500m的冷却塔，塔高为115m。
夏季频率10％气象条件下冷却塔的出水温度为30.68 ºC。
由于循环水的补给水为中水，水质较差，为便于清理，冷却塔采用槽式配水系统。
2 原理高温水通过竖井到主水槽，分配到分水槽、配水槽，再由喷嘴喷洒，向下喷洒的高温水与向上流动低温空气相接触，产生接触传热，同时，还会因为水的蒸发产生蒸发传热，热水表面的水分子不断转化为水蒸气，在该过程中，从热水中吸收热量，使水得到冷却。
建筑物理(校编)教案：7.2 自然通风
巩固练习：
前后排建筑物的高度均为 18 米，试根据光照与通风设计计算两 建筑物之间的间距至少应为多少？
本节小结：1、通风的目的与原因
2、 自然通风的四大方面
本节作业：教材 82 页 3 题
后记：
自然通风：是由于建筑物开口处(门、窗)两边存在压力差而引 起的空气流动。 (1)热压作用： 热压的大小取决于室内外空气的容重差和进 排风口的高度差。 (2)风压作用 ：如果建筑物上设有开口，气流从正压区流入室内， 再从室内流至负压区，形成风压作用产生的室内空气交换。 二、自然通风的组织 1．建筑物的朝向选择
建筑物朝向的选择基本原则是：首先争取房间具有良好的自然 通风，同时综合考虑防止太阳的辐射和风雨雪的袭击。 2．建筑物的间距
在实际工程中，房屋的通风间距常采用 1．3～1．5H。 3．建筑群体布置
在规划设计中，建筑物的群体平面布置方式有行列式(并列式、 错列式、斜列式)、周边式和自由式。 4．房间的开口位置和大小
21 课程名称 建筑物理 年级 中专 教师高松丽
授课日期 班级
周三 12 中装
课题：
第二节 自 然 通 风
教学目的要求： 1、了解通风的目的与原因
2、掌握自然通风的四大方面
教学重点难点：自然通风的四大方面
教具：
教学方法：讲授、启发、归纳法
学情分析：学生对外围结构的隔热缺乏实践认识……
组织教学：贯穿课堂始终 ……
教学过程及授课内容：
复习提问： 1、简述有那几种隔热屋顶 2、外墙隔热有那几种措施？
新课引入 在炎热的夏季，在做好外围结构的隔热的同时，自然通风也很重要……
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

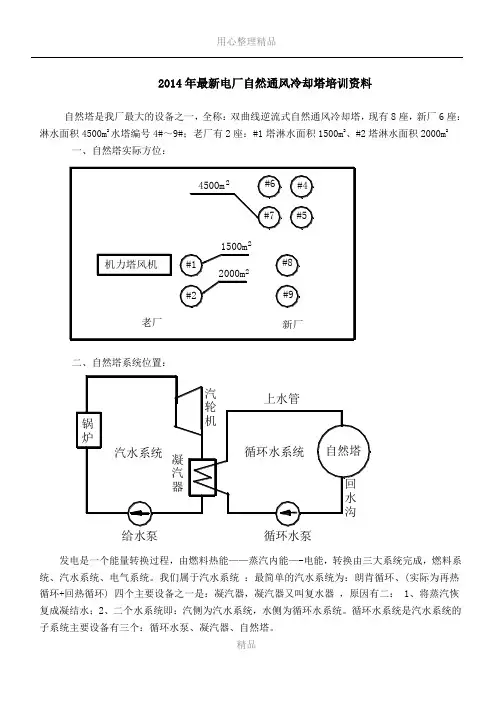

自然通风冷却塔自然塔是我厂最大的设备之一，全称：双曲线逆流式自然通风 冷却塔，现有8座，新厂6座：淋水面积4500〃水塔编号4#〜9#; 老厂有2座：#1塔淋水面积1500吊、#2塔淋水面积2000m 2一、自然塔实际方位：发电是一个能量转换过程，由燃料热能一一蒸汽内能一 -电能, 转换由三大系统完成，燃料系统、汽水系统、电气系统。
我们属于 汽水系统：最简单的汽水系统为：朗肯循环、（实际为再热循环+ 回热循环）四个主要设备之一是：凝汽器，凝汽器又叫复水器，原汽水系统汽轮机9上水管G给水泵循环水系统循环水泵 回水沟自然塔系统位置:因有二：1、将蒸汽恢复成凝结水；2、二个水系统即：汽侧为汽水系统，水侧为循环水系统。
循环水系统是汽水系统的子系统主要设备有三个：循环水泵、凝汽器、自然塔。
三、冷却塔的作用及原理：1、、供水系统的分类：直流开式冷却系统（流动的江、河、湖、海）、当不具备直流冷却条件时，循环闭式冷却系统，包括：冷却水池（湖泊、水库）、冷却塔两种；我厂属于自然塔循环水系统。
2、冷却塔的作用：（一句话概括）冷却循环水，目的：冷却、凝结汽轮机排汽，提咼真空度。
3、冷却塔原理：在冷却塔中热的循环水与空气进行热交换将其热量传给空气，从塔筒出口排人大气，将水冷却。
在逆流式冷却塔中，水的冷却分三部分：喷头、填料、雨区。
四、循环水（供水）系统示意图：循环水（供水）系统工业水调节水池深井母管深井母管凝汽器五、自然塔结构图示及参数如下:除水器配水槽喷溅装置网格板边井立柱『通风筒中央竖井f / -------- \ /人字支柱储水池上水管'空气进口自然塔设备规范#1#2#4 〜#9型式双曲线逆流式双曲线逆流式双曲线逆流式、k _ 1 __ 、--- < 60m105m淋水面积21500m22000m24500m底层直径© 50m© 57m© 90m喉部直径© 24 m© 29m© 44 m顶部直径© 28m© 31m© 48m竖井高度11.3m11.3m12.5m竖井直径© 4m© 4m/2m中央© 2.5m边井© 2m 水池深度2m2m 2.5m淋水高度8.2m8.2m9.8m喷嘴数1560 套1788 套4140 套烝发损失372m3/h循环水量5000t/h7000t/h29400t/h 水池储水3000t4000t10000t 双曲线逆流式自然通风冷却塔水槽配水示意图八、冷却塔喷溅装置：有反射型、固定溅碟式两大系列，采用 ABS 注塑成型。
反射型 喷溅装置经二次反射后，水流溅散均匀，水滴呈抛物线轨迹下落， 热交换效果好。
固定溅碟式，结构新颖合理，不易堵塞。
六、新厂4500m 自然塔结构：新厂自然塔采用分区供水的方式，塔心部分由一条Dg1600的进水 管通过中央竖井供水，负担 43%勺淋水面积，外围由两条 Dg1400上 水管通过4个边井供水，担负57%勺淋水面积。
采用槽式配水系统， 及格网板淋水填料。
喷溅装置为反射H-1型，除水器为BO-50/160型除水率80~90%出口两道10X 10平板滤网，电动葫芦提升。
最大 循环水量34800t/h ，回流管3000t/h ，淋水密度达6.7t/hm 2。
冷却塔构成：1、钢筋混凝土结构的双曲线通风通；2 、通风筒支撑 人字支柱、环行基础；3 、淋水、配水系统；4 、压力进水管及管道阀门、竖井、5 、4500〃 除水器 BO-50/1606、出水口、滤网、回水沟、电动葫芦。
共7座阀门：三上水门1个D941X-2.5 Dg1600、两个D941X-6 Dg1400,2 个联通门、1个直通门：Dg941X-6 Dg1000,1个放水门Z44T-10 Dg400.后增3个上水管防漂门。
七、水槽配水分布示意:边井左水槽........ HV 三二日0+壬1分水槽中央竖井币卄山三 . 配水槽-^\三通风筒H L作用：（1）节约用水量。
（2）保护环境, 解决了冬季出塔飘滴降落周围结 冰危害。
九、自然塔分类:按通风方式分为： 按热水和空气的 接触方式分为： 按热水和空气的流动方 向分为：自然通风冷却塔、机械通风冷却塔、 混合通风冷却塔。
湿式冷却塔 干式冷却塔 干湿式冷却塔 逆流式冷却塔 横流（交流）式冷却塔 混流式冷却塔 十、自然通风逆流湿式冷却塔:自然通风逆流湿式冷却塔在我国电力部门使用最多， 这种塔型的 通风筒常采用双曲线形，用钢筋混凝土浇筑，其高度已达170多米。
热水由上水管道通过竖井送入热水分配系统。
这种分配系统在 平面上呈网状布置，分槽式布水、管式布水或槽管结合布水；然后 通过喷溅设备，将水洒到填料上；经填料后成雨状落人蓄水池，冷 却后的水抽走重新使用.塔筒底部为进风口，用人字柱或交叉柱支 承。
空气从进风口进人塔体.穿过填料下的雨区，和热水流动 成相反方向流过填料（故称逆流式），通过收水器回收空气中的水 滴后.再从塔街出口排出.塔外冷空气进人冷却塔后，吸收由热水 蒸发和接触散失的热量，温度增加，湿度变大，密度变小．因此， 收水器以上的空气经常是饱和或接近饱和状态；塔外空气温度低、 湿度小、密度大。
由于塔内、外空气密度差异，在进风口内外产生 压差。
致使塔外空气源源不断地流进塔内，而无需通风机械型喷溅装置 反射III-1 型喷溅聚氯乙烯树脂粉：重、阻 燃；玻璃钢：轻、易然。
11-1反射H 型 反射皿型TP- H 型收水器：波160X 50提供动力，故称为自然通风。
为满足热水冷却需要的空气流量，塔内、外要有足够的压差，但塔内、外空气密度差是有限的，因此自然通风冷却塔必须建造一个高大的塔筒。
填料断面气流速度一般为1.0〜1.2m/s,比机械通风冷却塔气流速度要小，塔建造费用高，运行费用低，经济，因而被采用的愈来愈多了。
名词解释1 、冷却塔：水被输送到塔内,使水和空气之间进行热交换或热、质交换,达到降低水温的目的塔。
2、湿式冷却塔：水和空气直接接触, 热、质交换同时进行的冷却塔。
湿塔的热交换效率高, 但是,水因蒸发而造成损耗（新厂372t/h ）；蒸发使循环冷却水含盐度增加（浓缩倍率高：凝汽器铜管的结垢及腐蚀增大,加高效阻垢缓蚀剂）,为了稳定水质,必须排掉一部分含盐度较高的水,风吹也会造成水的损失。
这些水的亏损必须有足够的新水持续补充,因此,湿塔需要有补给水的水源（深井—工业水池+化学循环水池—50%深井水+50% 化学弱酸水）。
3、干式冷却塔：水和空气不直接接触,只有热交换的冷却塔。
缺水地区,补充水有困难的情况下；只能采用干式冷却塔（简称干塔或空冷塔）。
干塔中空气与水的热交换是通过由金属管组成的散热器表面传热,将管内水的热量传输给散热器外流动的空气。
干塔的热交换效率比湿塔低。
4、机械通风冷却塔：靠机械通风的冷却塔。
5、横流式冷却塔：水流从塔上部垂直落下,空气水平流动通过淋水填料,气流与水流正交的冷却塔6、逆流式冷却塔：水流在塔内垂直下淋, 空气垂直流动通过淋水、填料, ,气流方向与水流方向相反的冷却塔。
冷却塔中,喷头和填料两部分的水气流动为一维的,而雨区部分的水气流动则是二维的7、冷却塔配水系统：在冷却塔内槽、管和溅水喷头组成的水分配系统,将热水均匀分配到塔的整个淋水面积上, 分配不均将影响冷却效率。
8、槽式配水系统：由水槽和溅水喷头组成的水分配系统。
9、管式配水系统：管式配水系统由管和溅水喷头组成的水分配系10、管槽结合式配水系统：由水槽和水管联合组成的水分配系统。
11、溅水装置(喷嘴)：冷却塔配水系统的部件。
通过它使水喷溅成细小水滴。
12、冷却塔配水竖件：把进入冷却塔的循环水，输送并分配到配水系统中去的井式构筑物。
简称配水竖井13、淋水面积：冷却塔内淋水填料层顶部的断面面积。
14、淋水密度：单位时间通过每平方米淋水填料断面的水量。
15、冷却水温差：进入冷却设施的热水温度与冷却后水温度的差值。
16、除水器：设置在冷却塔内，用来收集出塔气流中夹带的飘滴的装置17、蒸发损失：在冷却设施中，由于蒸发而损失的水量。
18、风吹损失：在冷却设施中，以水滴形式被空气带走的水量19、玻璃钢收水器：由玻璃钢片与ABS 支架及螺杆组装而成，20、淋水填料：是冷却塔热交换的场所分：21、点滴式淋水材料：能使水流被连续溅散成无数细小水滴的填料。
22、薄膜式淋水材料：能使水流在填料表面形成连续薄水膜的填料。
23、自然通风冷却塔：靠塔内外的空气密度差或自然风力形成的空气对流作用进行通风。
24、自然通风横流湿式冷却塔这种塔的填料设置在塔简外，热水通过上水管，流入配水槽，它底部设有水孔，孔距约50CM下连喷嘴，将热水洒到填料上冷却后，进入塔底水池，抽走重复使用。
空气从进风口水平向穿过填料，与水流方向正交，故称横流式或交流式。
空气出填料后，通过收水器，从塔街出口排出。
由于横流冷却方式效率比逆流式差，所以需要比逆流式大的填料体积，但通气阻力较小，因此淋水密度可以加大到15〜20t/( M- h).横流塔若采用薄膜式填料，则因耗材料太多而增加了塔的造价，所以现在多采用点滴式填料。
使用点滴式填料的另一个好处是，淋水表面在大水量时有较大的增加，相应地提高了冷却效果。
这种塔的塔筒内是空的，气流速度可以高一些，因此塔筒直径可以比同等的逆流塔小，相应降低了造价。
这种塔运行管理方便，但占地比逆流式要大，防冰冻性能不如逆流培，总造价一般比逆流塔低，但运行费用高.。
