IGBT的结构和工作原理
IGBT工作原理
IGBT工作原理引言概述：IGBT是一种广泛应用于电力电子领域的功率半导体器件，具有高效率、高速度和高可靠性等优点。
了解IGBT的工作原理对于电力电子工程师和研究人员来说至关重要。
本文将详细介绍IGBT的工作原理，包括结构、工作方式和应用等方面。
一、IGBT的结构1.1 发射极结构：IGBT的发射极是由N+型硅衬底、N型漏极和P型基极组成的结构。
1.2 栅极结构：IGBT的栅极是由金属层和绝缘层组成的结构，用于控制电流流动。
1.3 集电极结构：IGBT的集电极是由N+型硅衬底和P型漏极组成的结构，用于集中电流输出。
二、IGBT的工作方式2.1 关态：当IGBT的栅极施加正向电压时，电流可以从集电极流向发射极，器件处于导通状态。
2.2 开态：当IGBT的栅极施加负向电压时，电流无法从集电极流向发射极，器件处于关断状态。
2.3 开关速度：IGBT的开关速度取决于栅极电压的变化速度，快速开关速度可以提高器件的效率和性能。
三、IGBT的特点3.1 高效率：IGBT具有低导通压降和低开关损耗，能够提高系统的能效。
3.2 高速度：IGBT的开关速度快，能够实现快速的电流控制和开关操作。
3.3 高可靠性：IGBT具有较高的耐压和耐热性能，能够在恶劣环境下稳定工作。
四、IGBT的应用领域4.1 变频调速：IGBT广泛应用于变频调速系统中，实现机电的精确控制和能量调节。
4.2 逆变器：IGBT可以用于逆变器中，将直流电源转换为交流电源，满足不同电器设备的电源需求。
4.3 电力传输：IGBT可用于电力传输系统中，提高电网的稳定性和效率，实现电力的远距离传输。
五、总结IGBT作为一种重要的功率半导体器件，在电力电子领域具有广泛的应用前景。
了解IGBT的结构、工作方式和特点对于电力电子工程师和研究人员来说至关重要，可以匡助他们设计和优化电力电子系统，提高系统的效率和性能。
希翼本文能够匡助读者更好地理解IGBT的工作原理，为他们在实际应用中提供指导和匡助。

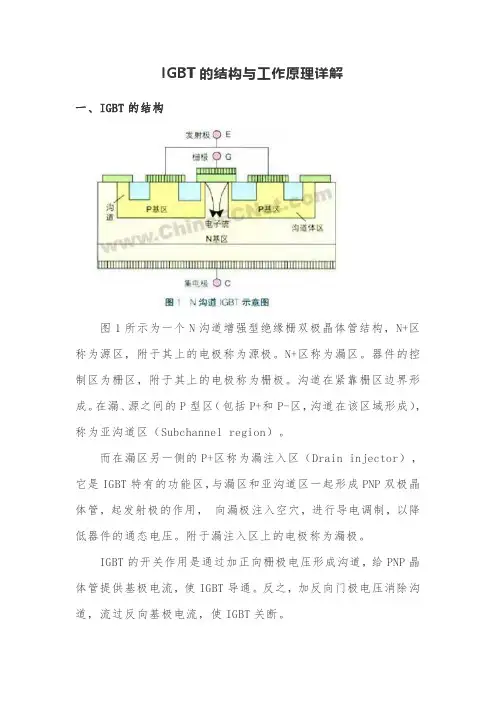

IGBT的结构与工作原理详解
IGBT的结构与工作原理详解一、IGBT的结构图1所示为一个N沟道增强型绝缘栅双极晶体管结构，N+区称为源区，附于其上的电极称为源极。
N+区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P型区（包括P+和P-区，沟道在该区域形成），称为亚沟道区（Subchannel region）。
而在漏区另一侧的P+区称为漏注入区（Drain injector），它是IGBT特有的功能区，与漏区和亚沟道区一起形成PNP双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT的开关作用是通过加正向栅极电压形成沟道，给PNP晶体管提供基极电流，使IGBT导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT关断。
IGBT的驱动方法和MOSFET基本相同，只需控制输入极N一沟道MOSFET，所以具有高输入阻抗特性。
当MOSFET的沟道形成后，从P+基极注入到N一层的空穴（少子），对N一层进行电导调制，减小N一层的电阻，使IGBT在高电压时，也具有低的通态电压。
二、IGBT的工作特性1、静态特性IGBT的伏安特性是指以栅源电压Ugs为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs的控制，Ugs越高，Id越大。
它与GTR的输出特性相似．也可分为饱和区1、放大区2和击穿特性3部分。
在截止状态下的IGBT，正向电压由J2结承担，反向电压由J1结承担。
如果无N+缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT的某些应用范围。
IGBT的转移特性是指输出漏极电流Id与栅源电压Ugs之间的关系曲线。
它与MOSFET的转移特性相同，当栅源电压小于开启电压Ugs(th)时，IGBT处于关断状态。
在IGBT导通后的大部分漏极电流范围内，Id与Ugs呈线性关系。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种高压、高功率开关器件，广泛应用于电力电子领域。
本文将详细介绍IGBT的工作原理，包括结构、工作模式、特性和应用。
一、结构：IGBT由N沟道MOSFET和双极型晶体管（BJT）的耦合组成。
它的结构类似于MOSFET，但在N沟道MOSFET的基础上添加了PN结，形成了一个PNPN结构。
IGBT的主要部分包括N+型衬底、N-型沟道、P+型基区和N+型漏极。
二、工作模式：1. 关态（Off State）：当控制极（Gate）施加负电压时，IGBT处于关态。
此时，PNPN结中的P+型基区被正向偏置，形成一个导通的PN结。
因此，IGBT处于关断状态，没有漏电流流过。
2. 开态（On State）：当控制极施加正电压时，IGBT处于开态。
此时，控制极的正电压使得PNPN结中的P+型基区被反向偏置，阻断了PN结的导通。
然而，由于N沟道MOSFET的存在，控制极的正电压会形成一个电场，吸引N-型沟道中的电子，使其形成导电通道。
因此，IGBT处于导通状态，允许电流通过。
三、特性：1. 高压能力：IGBT具有较高的耐压能力，可以承受数百伏特的高电压。
这使得IGBT成为高压应用领域的理想选择，例如电力变换器和电动汽车驱动系统。
2. 高功率密度：IGBT具有较高的功率密度，能够在较小的体积内承受大功率。
这使得IGBT在需要高功率输出的应用中具有优势，例如工业驱动器和太阳能逆变器。
3. 快速开关速度：IGBT具有较快的开关速度，可以实现高频率的开关操作。
这使得IGBT在需要高频率开关的应用中表现出色，例如无线通信和医疗设备。
4. 低导通压降：IGBT的导通压降较低，可以减少功率损耗。
这使得IGBT在低能耗要求的应用中更加高效，例如节能照明和电动车充电器。
四、应用：1. 电力变换器：IGBT广泛应用于电力变换器中，用于将电能从一种形式转换为另一种形式。

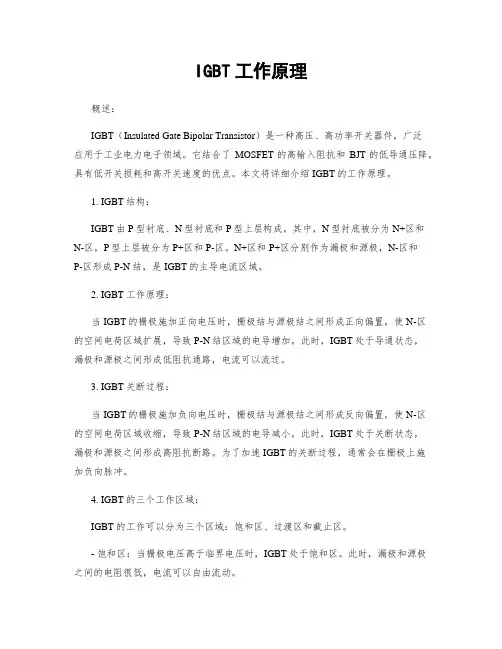

IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种高压、高功率开关器件，广泛应用于工业电力电子领域。
它结合了MOSFET的高输入阻抗和BJT的低导通压降，具有低开关损耗和高开关速度的优点。
本文将详细介绍IGBT的工作原理。
1. IGBT结构：IGBT由P型衬底、N型衬底和P型上层构成。
其中，N型衬底被分为N+区和N-区，P型上层被分为P+区和P-区。
N+区和P+区分别作为漏极和源极，N-区和P-区形成P-N结，是IGBT的主导电流区域。
2. IGBT工作原理：当IGBT的栅极施加正向电压时，栅极结与源极结之间形成正向偏置，使N-区的空间电荷区域扩展，导致P-N结区域的电导增加。
此时，IGBT处于导通状态，漏极和源极之间形成低阻抗通路，电流可以流过。
3. IGBT关断过程：当IGBT的栅极施加负向电压时，栅极结与源极结之间形成反向偏置，使N-区的空间电荷区域收缩，导致P-N结区域的电导减小。
此时，IGBT处于关断状态，漏极和源极之间形成高阻抗断路。
为了加速IGBT的关断过程，通常会在栅极上施加负向脉冲。
4. IGBT的三个工作区域：IGBT的工作可以分为三个区域：饱和区、过渡区和截止区。
- 饱和区：当栅极电压高于临界电压时，IGBT处于饱和区。
此时，漏极和源极之间的电阻很低，电流可以自由流动。
- 过渡区：当栅极电压在临界电压附近时，IGBT处于过渡区。
此时，漏极和源极之间的电阻会逐渐增加，电流流动受到一定限制。
- 截止区：当栅极电压低于临界电压时，IGBT处于截止区。
此时，漏极和源极之间的电阻非常高，电流无法流动。
5. IGBT的优点：- 低导通压降：IGBT的导通压降比MOSFET低，可以减小功率损耗。
- 高开关速度：IGBT的开关速度比BJT快，可以提高系统响应速度。
- 高输入阻抗：IGBT的输入阻抗比MOSFET高，可以减小驱动功耗。
- 高耐压能力：IGBT可以承受较高的电压，适合于高压应用场景。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高性能功率半导体器件，常用于控制和调节高电压和高电流的电力电子应用中。
本文将详细介绍IGBT的工作原理及其相关特性。
一、IGBT结构IGBT由三个主要部分组成：N型电流扩散层、P型基区和N型绝缘栅区。
它的结构类似于MOSFET和双极晶体管的结合体，具有MOSFET的高输入阻抗和双极晶体管的低导通压降特性。
二、IGBT工作原理1. 关断状态：当IGBT的栅极电压为0V时，处于关断状态。
此时，N型电流扩散层和N型绝缘栅区之间形成了反向偏置的PN结，阻止了电流的流动。
2. 开通状态：当给IGBT的栅极施加正向电压时，即使很小的电压也能引起电流的流动。
在开通状态下，栅极电压控制导通电流的大小。
3. IGBT的导通过程：当栅极电压高于临界电压时，电流开始从N型电流扩散层注入到P型基区，形成NPN型双极晶体管。
由于双极晶体管的放大作用，电流迅速增加。
同时，由于N型绝缘栅区的存在，栅极电压控制了电流的大小。
因此，IGBT具有较低的导通压降。
4. IGBT的关断过程：当栅极电压降低到临界电压以下时，电流开始减小。
在关断过程中，IGBT的关断速度取决于去除电荷的速度。
通常，通过施加负向电压或短路栅极电压来加快关断速度。
三、IGBT的特性1. 高输入阻抗：由于IGBT的栅极绝缘层，其输入电流极小，因此具有高输入阻抗。
这使得IGBT可以被各种控制电路轻松驱动。
2. 低导通压降：IGBT的导通压降较低，这意味着在导通状态下能够减小功率损耗，提高效率。
3. 大功率承受能力：IGBT能够承受较高的电压和电流，适用于高功率应用，如变频器、电力传输、电动车等。
4. 快速开关速度：IGBT具有较快的开关速度，可以实现高频率的开关操作，适用于需要频繁开关的应用。
5. 温度依赖性：IGBT的导通压降和关断速度受温度影响较大。
IGBT工作原理
IGBT工作原理引言：IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高压、高电流功率开关器件，广泛应用于电力电子领域。
本文将详细介绍IGBT的工作原理，包括结构、工作方式、特点和应用等方面的内容。
一、结构：IGBT由PNP型晶体管和NPN型晶体管构成，中间夹着一个绝缘层，形成三层结构。
绝缘层通常由二氧化硅或其他绝缘材料制成，用于隔离PNP和NPN晶体管。
二、工作方式：IGBT的工作方式可以分为三个阶段：导通、关断和反向恢复。
1. 导通：当输入信号施加在绝缘栅极上时，形成沟道，使得PNP和NPN晶体管之间的结区域导通。
此时，IGBT处于导通状态，电流可以从集电极流向发射极。
2. 关断：当绝缘栅极上的输入信号消失时，沟道消失，PNP和NPN晶体管之间的结区域不再导通。
IGBT进入关断状态，电流无法从集电极流向发射极。
3. 反向恢复：当IGBT从导通状态切换到关断状态时，集电极上的载流子需要被清除，以便下一次导通。
这个过程称为反向恢复。
IGBT的反向恢复时间越短，其性能越好。
三、特点：IGBT具有以下几个特点：1. 高电压能力：IGBT能够承受较高的电压，通常可达数千伏。
2. 高电流能力：IGBT能够承受较高的电流，通常可达数百安培。
3. 低饱和压降：IGBT的饱和压降比MOSFET低，使其在高电流应用中具有更低的功耗。
4. 快速开关速度：IGBT具有较快的开关速度，能够快速切换导通和关断状态。
5. 绝缘栅驱动：IGBT的绝缘栅结构使其能够在高电压环境下工作，提高了安全性和可靠性。
四、应用：IGBT广泛应用于各种领域，包括电力电子、工业自动化、交通运输和可再生能源等。
1. 电力电子：IGBT被广泛应用于变频器、电力调节器、电力传输和配电系统等领域，用于实现能量的变换和控制。
2. 工业自动化：IGBT可用于驱动电机、控制温度和湿度、控制电磁阀等，广泛应用于工业自动化系统中。
IGBT的结构和工作原理
IGBT的结构和工作原理图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
2.IGBT 的工作特性1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。
它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。
IGBT的结构和工作原理
IGBT的结构和工作原理图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
2.IGBT 的工作特性1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。
它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。
IGBT工作原理
IGBT工作原理一、概述IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种高性能功率开关器件，结合了MOSFET的高输入阻抗和BJT的低导通压降特性。
本文将详细介绍IGBT的工作原理及其相关参数。
二、IGBT结构IGBT由四个区域组成：N+区（源极）、P区（基极）、N区（漏极）和P+区（栅极）。
其中，N+区和P+区为电极区，N区和P区为导电区。
三、工作原理1. 导通状态：当栅极电压高于阈值电压时，栅极与基极之间形成正向偏置，P 区中的空穴和N区中的电子被注入，形成导电通道，使得N+区和P+区之间形成低阻抗通路，IGBT处于导通状态。
2. 关断状态：当栅极电压低于阈值电压时，栅极与基极之间形成反向偏置，P 区中的空穴和N区中的电子被吸引回原区域，导电通道被截断，IGBT处于关断状态。
四、关键参数1. 阈值电压（Vth）：栅极电压高于该值时，IGBT开始导通。
2. 饱和电压（Vce(sat)）：在导通状态下，漏极与源极之间的电压降。
3. 最大漏极电流（ID(max)）：IGBT能够承受的最大漏极电流。
4. 开关速度：IGBT的开关速度取决于栅极电压的变化率，即栅极电流的上升和下降速度。
五、应用领域IGBT广泛应用于工业控制、电力电子、交通运输等领域。
例如：1. 变频器：IGBT作为变频器的主要开关元件，用于控制电机的转速和输出功率。
2. 逆变器：IGBT用于将直流电能转换为交流电能，广泛应用于太阳能发电、风能发电等领域。
3. 电力传输与配电系统：IGBT用于电力变压器的控制、电网的稳定性控制等。
4. 电动汽车：IGBT作为电动汽车的主要功率开关器件，用于控制电机的启停和输出功率。
六、IGBT的优势和挑战1. 优势：- 高开关速度：IGBT具有快速开关速度，适用于高频率开关应用。
- 低导通压降：IGBT的导通压降较低，能够降低功率损耗。
- 高耐压能力：IGBT具有较高的耐压能力，可以承受较高的电压。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种广泛应用于功率电子领域的半导体器件，其工作原理结合了MOSFET和双极型晶体管的特点，具备高电压驱动能力和低导通压降的优点。
本文将详细介绍IGBT的工作原理，包括结构、导通和关断过程，以及其在电力电子应用中的典型工作模式。
一、IGBT结构IGBT由P型衬底、N型绝缘栅、N型漏极和P型源极组成。
其结构与MOSFET相似，但漏极区域引入了P型材料，形成PN结，使得IGBT具备双极型晶体管的特性。
二、导通过程1. 开关状态：当IGBT的栅极电压为正值时，栅极与源极之间形成正向偏置，使得栅极-漏极之间的PN结处于正向偏置状态。
此时，漏极区域的P型材料中的空穴被N型材料中的电子注入，形成导电通道。
2. 导通过程：当外部施加正向电压时，电子从源极注入漏极区域，与空穴复合，形成导电通道。
该导电通道具备低导通压降的特性，使得IGBT能够承受高电流和高电压。
三、关断过程1. 关断状态：当IGBT的栅极电压为负值时，栅极与源极之间形成反向偏置，使得栅极-漏极之间的PN结处于反向偏置状态。
此时，漏极区域的P型材料中的空穴被源极注入，形成截断区域。
2. 关断过程：当外部施加负向电压时，电子从漏极区域流向源极，与空穴复合，截断导电通道。
IGBT的关断速度取决于电子与空穴的复合速度，以及PN结的电容特性。
四、IGBT的典型工作模式1. 开关模式：IGBT在开关模式下，栅极电压快速切换，使得IGBT能够实现高效率的功率开关。
该模式适合于频繁开关的应用，如电力电子变换器、机电驱动等。
2. 线性模式：IGBT在线性模式下，栅极电压保持稳定，使得IGBT能够承受连续电流。
该模式适合于需要稳定输出的应用，如电力放大器、线性稳压器等。
五、IGBT的应用领域IGBT广泛应用于电力电子领域，如交流变流器、直流变流器、机电驱动、电力放大器等。
IGBT工作原理
IGBT工作原理引言：IGBT（Insulated Gate Bipolar Transistor）是一种广泛应用于电力电子领域的半导体器件，具有高压、高频和高温等特点。
本文将详细介绍IGBT的工作原理及其应用。
一、IGBT的结构IGBT由三个主要部分组成：N沟道型MOSFET（Metal-Oxide-Semiconductor Field-Effect Transistor）、P型BJT（Bipolar Junction Transistor）和绝缘层。
N沟道型MOSFET负责控制电流，P型BJT负责放大电流。
绝缘层用于隔离控制信号和功率信号。
二、IGBT的工作原理当IGBT的控制端施加正向电压时，P型BJT的集电结区域会打开，使得电流可以通过。
同时，N沟道型MOSFET的栅极电压也会增加，进而改变N沟道的导电能力。
这样，控制信号就可以通过控制端调节IGBT的导通程度。
当IGBT的控制端施加负向电压时，P型BJT的集电结区域会关闭，导电能力降低。
此时，IGBT的导通能力会减弱或完全关闭。
因此，控制信号可以控制IGBT的导通和截止状态。
三、IGBT的应用1. 变频器：IGBT广泛应用于变频器中，用于调节交流电机的转速。
通过控制IGBT的导通时间和截止时间，可以改变输出电压和频率，从而实现电机的调速。
2. 逆变器：IGBT被广泛应用于逆变器中，将直流电转换为交流电。
逆变器常用于太阳能发电系统、风能发电系统和电动车辆中，将储存的直流电转换为交流电供电。
3. 电力传输：IGBT可用于电力传输系统中，提高电网的稳定性和效率。
通过控制IGBT的导通和截止时间，可以实现电力的调节和控制。
4. 电力电子设备：IGBT被广泛应用于电力电子设备中，如电源、逆变器、变频器等。
IGBT具有高效率、高频率和高可靠性的特点，可以满足各种电力电子设备的需求。
结论：IGBT是一种重要的半导体器件，具有广泛的应用领域。
本文详细介绍了IGBT 的结构、工作原理以及应用。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor，绝缘栅双极晶体管）是一种常用的功率半导体器件，具有高电压和高电流承受能力，广泛应用于电力电子领域。
本文将详细介绍IGBT的工作原理。
一、IGBT的结构：IGBT由NPN型双极晶体管和PNP型双极晶体管组成，中间夹有绝缘栅层。
其结构类似于MOSFET（金属-氧化物半导体场效应晶体管）和双极型晶体管的结合体。
二、IGBT的工作原理：1. 关断状态：当IGBT的控制端施加低电平时，绝缘栅层中的绝缘栅极电势低于临界电势，绝缘栅极与N型区之间形成一个反向偏置结。
此时，NPN型双极晶体管的集电区发生反向偏置，导致PNP型双极晶体管的发射结正向偏置。
因此，整个IGBT处于关断状态，几乎不导电。
2. 开启状态：当IGBT的控制端施加高电平时，绝缘栅层中的绝缘栅极电势高于临界电势，绝缘栅极与N型区之间形成一个正向偏置结。
此时，NPN型双极晶体管的集电区正向偏置，导致PNP型双极晶体管的发射结反向偏置。
这样，整个IGBT处于开启状态，可以导通大电流。
3. 开关过程：在IGBT的开启过程中，控制端的电压从低电平逐渐升高到高电平。
当控制端电压达到临界电压时，绝缘栅极与N型区之间的结电容开始充电，使绝缘栅层中的绝缘栅极电势高于临界电势，IGBT开始开启。
开启后，绝缘栅极电势继续上升，使绝缘栅层中的绝缘栅极电势保持高于临界电势，维持IGBT的开启状态。
当控制端电压降低到一定程度时，绝缘栅极与N型区之间的结电容开始放电，使绝缘栅层中的绝缘栅极电势低于临界电势，IGBT开始关闭。
关闭后，绝缘栅极电势继续下降，使绝缘栅层中的绝缘栅极电势保持低于临界电势，维持IGBT的关闭状态。
三、IGBT的特点：1. 低饱和压降：IGBT的饱和压降较低，可以减少功率损耗，提高效率。
2. 高开关速度：IGBT具有快速的开关速度，可以实现高频率开关操作。
IGBT工作原理
IGBT工作原理引言概述：IGBT（Insulated Gate Bipolar Transistor）是一种高性能功率半导体器件，具有低开关损耗和高工作频率的特点。
本文将详细介绍IGBT的工作原理。
正文内容：1. IGBT的基本结构1.1 P型衬底层：IGBT的基本结构由P型衬底层组成，用于提供电流承载能力。
1.2 N型漏极区：在P型衬底层上形成N型漏极区，用于电流的注入和扩散。
1.3 P型电源区：在N型漏极区上形成P型电源区，用于控制电流的注入和截断。
1.4 N型漏极区和P型电源区之间通过漏极结形成PN结，用于控制电流的通断。
2. IGBT的工作原理2.1 开关过程：当给IGBT的控制极加上正电压时，形成N型漏极区和P型电源区之间的导通通道，电流可以从漏极流过；当给控制极加上负电压时，导通通道关闭，电流无法流过。
2.2 放大过程：当IGBT导通时，控制极的电压会导致漏极电流的变化，进而影响整个电路中的电流和电压。
2.3 饱和和截止：当控制极的电压达到一定值时，IGBT进入饱和状态，此时漏极电流基本不再变化；当控制极的电压减小到一定值时，IGBT进入截止状态，导通通道关闭，电流无法流过。
3. IGBT的优点3.1 低开关损耗：IGBT的导通电压低，开关速度快，开关损耗较小。
3.2 高工作频率：IGBT的开关速度快，适用于高频率工作。
3.3 高电流承载能力：IGBT的P型衬底层能够承载较大电流，适用于高功率应用。
4. IGBT的应用领域4.1 变频器：IGBT广泛应用于交流电机的变频调速系统中，实现电机转速的调节。
4.2 电力电子：IGBT用于电力系统中的逆变器、整流器等设备中，实现能量的转换和控制。
4.3 汽车电子：IGBT用于汽车的电动驱动系统中，提供高效的功率转换和控制。
5. IGBT的发展趋势5.1 高集成度：IGBT的集成度不断提高，减小了器件的体积和功耗。
5.2 高温工作：IGBT的温度特性不断改善，能够在高温环境下正常工作。
igbt结构及工作原理
igbt结构及工作原理
IGBT（Insulated Gate Bipolar Transistor）又称绝缘栅双极晶体管，它是一种晶体管的类型，结构上呈现出MOS管和功率双
极晶体管的特点。
IGBT主要由N型绝缘栅MOS管和P型双极晶体管组成。
整
个结构通常被称为四层结构，其由P型补偿区、N型沟道区、
N+型注入区和N+型外扩区组成。
IGBT是一种被用于功率电子应用的开关设备，它结合了功率
双极晶体管（BJT）和场效应晶体管（FET）的优点。
IGBT工作时，外加正向电压Vce，流经P-N结将在P+区注入少量N
型电荷，因此即使基极电流Ib为零，P+区也被维持为N型的，这样N+区注入少量P型电荷，从而形成两个结，即NPN和PNP双极晶体管。
而当绝缘栅MOS管处于开通状态时，由于
P型基区的增强电导，充电区的电压VCE下降，形成电子注。
通过调节绝缘栅极的电压来控制电流流经晶体管的区域。
当绝缘栅极施加的电压大于某个阈值电压时，绝缘栅极与N型沟
道区之间形成足够的电场，使得电子能够通过绝缘栅极进入沟道区域。
这时，绝缘栅极就起到了控制电流流经通道的作用。
IGBT工作时，绝缘栅极控制电流的开关过程中，通过控制绝
缘栅极电压的大小来改变绝缘栅极与N型沟道区之间的电场，从而控制导通和截止状态的转换。
这样，IGBT能够在开关操
作中实现低导通压降和高频率操作的能力。
总的来说，IGBT的工作原理是通过绝缘栅极的控制调节电流流经的通道，从而实现开关操作，并具有高效率、高速度和低导通压降的特点，因此被广泛应用于功率电子领域。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种高性能功率半导体器件，结合了MOSFET和双极晶体管的优点。
它具有低开关损耗、高开关速度和高电压能力等特点，广泛应用于电力电子领域。
本文将详细介绍IGBT的工作原理。
一、IGBT结构：IGBT由PNPN结构的双极晶体管和MOSFET的栅极结构组成。
它的主要部份包括N+型衬底、N型漂移区、P型区、N型区、P+型区、金属栅极和漏极等。
其中，P型区和N型区构成为了双极晶体管部份，N型漂移区和金属栅极构成为了MOSFET部份。
二、IGBT工作原理：1. 关断状态：当IGBT处于关断状态时，栅极与源极之间的电压低于阈值电压，栅极-源极结处于反向偏置状态，形成一个大的反向偏置电容。
此时，双极晶体管的集电结正向偏置，处于关断状态，没有导通电流。
2. 开通状态：当栅极与源极之间的电压高于阈值电压时，栅极-源极结反转，栅极处于正向偏置状态。
栅极电压的变化会导致栅极-漂移区结的电场分布发生变化，从而控制漂移区中的电荷分布。
当栅极电压增加时，漂移区中的电荷被吸引到栅极附近，形成一个导电通道，使得双极晶体管处于导通状态。
3. 导通状态：在IGBT导通状态下，双极晶体管的集电结正向偏置，漂移区中的电荷被栅极吸引，形成导电通道。
此时，漂移区的电阻很低，电流可以通过IGBT流过。
同时，由于MOSFET结构的存在，栅极控制电流的增加或者减少可以迅速改变漂移区的电荷分布，实现快速开关。
4. 关断过程：当栅极电压降低至阈值以下，栅极-源极结反向偏置，导致漂移区的电荷重新分布。
电荷的重新分布过程需要一定的时间，称为关断过程。
在关断过程中，IGBT的导通能力逐渐减弱，电流逐渐减小，直至彻底关闭。
三、IGBT特点：1. 高电压能力：IGBT具有高耐压能力，可承受较高的电压。
2. 低开关损耗：IGBT的开关损耗较低，能够实现高效率的功率转换。
igbt的结构及原理
igbt的结构及原理
IGBT（绝缘栅双极型晶体管）是一种结合了MOSFET（金属
氧化物半导体场效应晶体管）和双极型晶体管的功率开关器件。
它的结构包括四个区域：N+型区域，P型区域，N型区域和
P+型区域。
IGBT的N+型区域与P型区域之间形成一个PN结，被称为集
电极（collector）-耗尽区（depletion region）。
在集电极-耗尽
区之上，有一个N型区域，被称为漂移区（drift region）。
漂
移区之上，有一个P+型区域，称为源极（source）。
IGBT的工作原理基于源极到漂移区之间的N沟道效应。
当源
极上的电压高于漂移区时，沟道导电会被打开，电流可以从源极到漂移区流动。
当沟道导电打开后，通过控制栅极电压可以调节电流流动。
IGBT的工作过程如下：当栅极和源极之间的电压高于阈值电
压时，沟道导电打开，电流从源极流过漂移区到集电极，此时处于导通状态。
当栅极和源极之间的电压低于阈值电压时，沟道导电关闭，电流无法从源极流过漂移区到集电极，此时处于截止状态。
IGBT的优点在于具有低导通电阻和较高的开关速度。
其低导
通电阻可实现高电流承载能力，开关速度则决定了其在高频应用中的可用性。
另外，IGBT还具有较高的开关效率和较低的
开关噪声。
总之，IGBT是一种结合了MOSFET和双极型晶体管的功率开关器件，具有低导通电阻和较高的开关速度，适用于高频应用和要求高电流承载能力的场合。
IGBT工作原理
IGBT工作原理引言：IGBT（Insulated Gate Bipolar Transistor）是一种常用的功率半导体器件，具有高电压、高电流和高频率的特点。
它在电力电子设备中广泛应用，如变频器、电力调节器和逆变器等。
本文将详细介绍IGBT的工作原理。
一、IGBT的结构组成1.1 发射极结构：IGBT的发射极由N型硅材料构成，它是电流的主要承载区域。
发射极的掺杂浓度较高，使其具有较低的电阻，能够承受较大的电流。
1.2 基极结构：IGBT的基极由P型硅材料构成，它是控制IGBT导通和截止的关键部份。
基极的掺杂浓度较低，以保证其具有较高的电阻，从而减小功耗。
1.3 栅极结构：IGBT的栅极由金属材料构成，通过栅极电压来控制IGBT的导通和截止。
栅极与发射极之间通过绝缘层隔离，以防止电流从栅极流向发射极。
二、IGBT的工作原理2.1 关断状态：当IGBT的栅极电压低于阈值电压时，栅极和发射极之间的绝缘层会阻挠电流的流动，此时IGBT处于关断状态。
在关断状态下，发射极和集电极之间形成一个反向偏置的PN结，阻断了电流的通路。
2.2 开启状态：当IGBT的栅极电压高于阈值电压时，栅极和发射极之间的绝缘层会被击穿，形成一个导通通道，电流可以从发射极流向集电极。
此时IGBT处于开启状态，可以承载较大的电流。
2.3 关断和开启过程：IGBT的关断和开启过程是由栅极电压的变化引起的。
当栅极电压从高电平变为低电平时，绝缘层会重新形成，阻挠电流的流动，IGBT进入关断状态。
而当栅极电压从低电平变为高电平时，绝缘层被击穿，形成导通通道，IGBT进入开启状态。
三、IGBT的特点3.1 高电压能力：IGBT具有很高的电压承受能力，可以承受几百伏特甚至几千伏特的电压，适合于高压电力设备。
3.2 高电流能力：IGBT能够承受较大的电流，通常可以达到几百安培甚至几千安培，适合于大功率应用。
3.3 高开关速度：IGBT的开关速度非常快，能够在纳秒级别实现开关操作，适合于高频率应用。
IGBT工作原理
IGBT工作原理概述：IGBT（Insulated Gate Bipolar Transistor）是一种高压、高电流功率开关器件，广泛应用于电力电子领域。
本文将详细介绍IGBT的工作原理，包括结构、工作模式和特性分析。
一、结构：IGBT由PNP型晶体管和NPN型晶体管组成，两个晶体管共享一个N型区域，中间被一个绝缘层隔开。
晶体管的结构使得IGBT既具有MOSFET的高输入电阻特性，又具有Bipolar Transistor的高电流承载能力。
二、工作模式：1. 关断状态：IGBT的控制极（Gate）施加负电压，使得P型区域与N型区域之间形成反向偏置，导致晶体管的PN结截断，IGBT处于关断状态。
2. 开通状态：IGBT的控制极施加正电压，形成正向偏置，使得P型区域与N型区域之间形成导通通道。
此时，通过控制极的电流可以控制IGBT的导通和截断。
三、工作原理：1. 开通过程：当控制极施加正电压时，形成正向偏置，P型区域的空穴和N型区域的电子会相互扩散并重新组合，形成导通通道。
同时，由于控制极的电流非常小，所以可以忽略控制极的电流对导通过程的影响。
因此，IGBT的导通主要由两个PN结之间的电压来决定。
2. 关断过程：当控制极施加负电压时，形成反向偏置，导致PN结截断。
此时，由于控制极的电流非常小，所以可以忽略控制极的电流对截断过程的影响。
因此，IGBT的截断主要由两个PN结之间的电压来决定。
四、特性分析：1. 低开通电压降：IGBT的开通电压降（VCEsat）非常低，通常在1-2V之间。
这意味着在导通状态下，IGBT可以承受较低的功耗。
2. 高电流承载能力：由于IGBT具有双极型晶体管的结构，因此具有较高的电流承载能力。
一般来说，IGBT的电流承载能力可达几百安培至几千安培。
3. 快速开关速度：IGBT的开关速度较快，通常在数十纳秒至几微秒之间。
这使得IGBT在高频率应用中具有优势。
4. 温度敏感性：IGBT的导通电压降和截断电压升会随着温度的变化而变化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
IGBT的结构和工作原理图1所示为一个N 沟道增强型绝缘栅双极晶体管结构，N+ 区称为源区，附于其上的电极称为源极。
N+ 区称为漏区。
器件的控制区为栅区，附于其上的电极称为栅极。
沟道在紧靠栅区边界形成。
在漏、源之间的P 型区（包括P+ 和P 一区）（沟道在该区域形成），称为亚沟道区（Subchannel region ）。
而在漏区另一侧的P+ 区称为漏注入区（Drain injector ），它是IGBT 特有的功能区，与漏区和亚沟道区一起形成PNP 双极晶体管，起发射极的作用，向漏极注入空穴，进行导电调制，以降低器件的通态电压。
附于漏注入区上的电极称为漏极。
IGBT 的开关作用是通过加正向栅极电压形成沟道，给PNP 晶体管提供基极电流，使IGBT 导通。
反之，加反向门极电压消除沟道，流过反向基极电流，使IGBT 关断。
IGBT 的驱动方法和MOSFET 基本相同，只需控制输入极N一沟道MOSFET ，所以具有高输入阻抗特性。
当MOSFET 的沟道形成后，从P+ 基极注入到N 一层的空穴（少子），对N 一层进行电导调制，减小N 一层的电阻，使IGBT 在高电压时，也具有低的通态电压。
2.IGBT 的工作特性1.静态特性IGBT 的静态特性主要有伏安特性、转移特性和开关特性。
IGBT 的伏安特性是指以栅源电压Ugs 为参变量时，漏极电流与栅极电压之间的关系曲线。
输出漏极电流比受栅源电压Ugs 的控制，Ugs 越高，Id 越大。
它与GTR 的输出特性相似．也可分为饱和区1 、放大区2 和击穿特性3 部分。
在截止状态下的IGBT ，正向电压由J2 结承担，反向电压由J1结承担。
如果无N+ 缓冲区，则正反向阻断电压可以做到同样水平，加入N+缓冲区后，反向关断电压只能达到几十伏水平，因此限制了IGBT 的某些应用范围。
IGBT 的转移特性是指输出漏极电流Id 与栅源电压Ugs 之间的关系曲线。
它与MOSFET 的转移特性相同，当栅源电压小于开启电压Ugs(th) 时，IGBT 处于关断状态。
在IGBT 导通后的大部分漏极电流范围内，Id 与Ugs呈线性关系。
最高栅源电压受最大漏极电流限制，其最佳值一般取为15V左右。
IGBT 的开关特性是指漏极电流与漏源电压之间的关系。
IGBT 处于导通态时，由于它的PNP 晶体管为宽基区晶体管，所以其B 值极低。
尽管等效电路为达林顿结构，但流过MOSFET 的电流成为IGBT 总电流的主要部分。
此时，通态电压Uds(on) 可用下式表示：Uds(on) ＝Uj1 ＋Udr ＋IdRoh式中Uj1 —— JI 结的正向电压，其值为0.7 ～1V ；Udr ——扩展电阻Rdr 上的压降；Roh ——沟道电阻。
通态电流Ids 可用下式表示：Ids=(1+Bpnp)Imos式中Imos ——流过MOSFET 的电流。
由于N+ 区存在电导调制效应，所以IGBT 的通态压降小，耐压1000V的IGBT 通态压降为2 ～3V 。
IGBT 处于断态时，只有很小的泄漏电流存在。
2.动态特性IGBT 在开通过程中，大部分时间是作为MOSFET 来运行的，只是在漏源电压Uds 下降过程后期，PNP 晶体管由放大区至饱和，又增加了一段延迟时间。
td(on) 为开通延迟时间，tri 为电流上升时间。
实际应用中常给出的漏极电流开通时间ton 即为td (on) tri 之和。
漏源电压的下降时间由tfe1 和tfe2 组成。
IGBT的触发和关断要求给其栅极和基极之间加上正向电压和负向电压，栅极电压可由不同的驱动电路产生。
当选择这些驱动电路时，必须基于以下的参数来进行：器件关断偏置的要求、栅极电荷的要求、耐固性要求和电源的情况。
因为IGBT栅极- 发射极阻抗大，故可使用MOSFET驱动技术进行触发，不过由于IGBT的输入电容较MOSFET为大，故IGBT的关断偏压应该比许多MOSFET驱动电路提供的偏压更高。
IGBT的开关速度低于MOSFET，但明显高于GTR。
IGBT在关断时不需要负栅压来减少关断时间，但关断时间随栅极和发射极并联电阻的增加而增加。
IGBT的开启电压约3～4V，和MOSFET相当。
IGBT导通时的饱和压降比MOSFET低而和GTR接近，饱和压降随栅极电压的增加而降低。
正式商用的高压大电流IGBT器件至今尚未出现，其电压和电流容量还很有限，远远不能满足电力电子应用技术发展的需求，特别是在高压领域的许多应用中，要求器件的电压等级达到10KV以上。
目前只能通过IGBT高压串联等技术来实现高压应用。
国外的一些厂家如瑞士ABB公司采用软穿通原则研制出了8KV的IGBT器件，德国的EUPEC生产的6500V/600A 高压大功率IGBT器件已经获得实际应用，日本东芝也已涉足该领域。
与此同时，各大半导体生产厂商不断开发IGBT的高耐压、大电流、高速、低饱和压降、高可靠性、低成本技术，主要采用1ｕm以下制作工艺，研制开发取得一些新进展。
3.IGBT的工作原理N沟型的IGBT工作是通过栅极－发射极间加阀值电压VTH以上的（正）电压，在栅极电极正下方的p层上形成反型层（沟道），开始从发射极电极下的n-层注入电子。
该电子为p+n-p 晶体管的少数载流子，从集电极衬底p+层开始流入空穴，进行电导率调制（双极工作），所以可以降低集电极－发射极间饱和电压。
工作时的等效电路如图1（b）所示，IGBT的符号如图1（c）所示。
在发射极电极侧形成n+pn－寄生晶体管。
若n+pn－寄生晶体管工作，又变成p+n－pn+晶闸管。
电流继续流动，直到输出侧停止供给电流。
通过输出信号已不能进行控制。
一般将这种状态称为闭锁状态。
为了抑制n+pn-寄生晶体管的工作IGBT采用尽量缩小p+n-p晶体管的电流放大系数α作为解决闭锁的措施。
具体地来说，p+n-p的电流放大系数α设计为0.5以下。
IGBT的闭锁电流IL为额定电流（直流）的3倍以上。
IGBT的驱动原理与电力MOSFET基本相同，通断由栅射极电压uGE决定。
(1)导通IGBT硅片的结构与功率MOSFET 的结构十分相似，主要差异是IGBT增加了P+ 基片和一个N+ 缓冲层（NPT-非穿通-IGBT技术没有增加这个部分），其中一个MOSFET驱动两个双极器件。
基片的应用在管体的P+和N+ 区之间创建了一个J1结。
当正栅偏压使栅极下面反演P基区时，一个N沟道形成，同时出现一个电子流，并完全按照功率MOSFET的方式产生一股电流。
如果这个电子流产生的电压在0.7V范围内，那么，J1将处于正向偏压，一些空穴注入N-区内，并调整阴阳极之间的电阻率，这种方式降低了功率导通的总损耗，并启动了第二个电荷流。
最后的结果是，在半导体层次内临时出现两种不同的电流拓扑：一个电子流(MOSFET 电流)；空穴电流（双极）。
uGE大于开启电压UGE(th)时，MOSFET内形成沟道，为晶体管提供基极电流，IGBT导通。
(2)导通压降：电导调制效应使电阻RN减小，使通态压降小。
(3)关断当在栅极施加一个负偏压或栅压低于门限值时，沟道被禁止，没有空穴注入N-区内。
在任何情况下，如果MOSFET电流在开关阶段迅速下降，集电极电流则逐渐降低，这是因为换向开始后，在N层内还存在少数的载流子（少子）。
这种残余电流值（尾流）的降低，完全取决于关断时电荷的密度，而密度又与几种因素有关，如掺杂质的数量和拓扑，层次厚度和温度。
少子的衰减使集电极电流具有特征尾流波形，集电极电流引起以下问题：功耗升高；交叉导通问题，特别是在使用续流二极管的设备上，问题更加明显。
鉴于尾流与少子的重组有关，尾流的电流值应与芯片的温度、IC 和VCE密切相关的空穴移动性有密切的关系。
因此，根据所达到的温度，降低这种作用在终端设备设计上的电流的不理想效应是可行的，尾流特性与VCE、IC和TC有关。
栅射极间施加反压或不加信号时，MOSFET内的沟道消失，晶体管的基极电流被切断，IGBT 关断。
(4)反向阻断。
当集电极被施加一个反向电压时，J1 就会受到反向偏压控制，耗尽层则会向N-区扩展。
因过多地降低这个层面的厚度，将无法取得一个有效的阻断能力，所以，这个机制十分重要。
另一方面，如果过大地增加这个区域尺寸，就会连续地提高压降。
(5)正向阻断。
当栅极和发射极短接并在集电极端子施加一个正电压时，P/NJ3结受反向电压控制。
此时，仍然是由N漂移区中的耗尽层承受外部施加的电压。
(6)闩锁。
IGBT在集电极与发射极之间有一个寄生PNPN晶闸管。
在特殊条件下，这种寄生器件会导通。
这种现象会使集电极与发射极之间的电流量增加，对等效MOSFET的控制能力降低，通常还会引起器件击穿问题。
晶闸管导通现象被称为IGBT闩锁，具体地说，这种缺陷的原因互不相同，与器件的状态有密切关系。
通常情况下，静态和动态闩锁有如下主要区别：当晶闸管全部导通时，静态闩锁出现。
只在关断时才会出现动态闩锁。
这一特殊现象严重地限制了安全操作区。
为防止寄生NPN和PNP晶体管的有害现象，有必要采取以下措施：一是防止NPN部分接通，分别改变布局和掺杂级别。
二是降低NPN和PNP晶体管的总电流增益。
此外，闩锁电流对PNP和NPN器件的电流增益有一定的影响，因此，它与结温的关系也非常密切；在结温和增益提高的情况下，P基区的电阻率会升高，破坏了整体特性。
因此，器件制造商必须注意将集电极最大电流值与闩锁电流之间保持一定的比例，通常比例为1：5。
