全玻门的施工工艺修订稿
铝合金全玻门施工方案
![铝合金全玻门施工方案](https://img.taocdn.com/s3/m/743f60873086bceb19e8b8f67c1cfad6185fe91d.png)
铝合金全玻门施工方案一、施工准备材料准备:确认铝合金型材、玻璃、密封胶条、紧固件等材料质量合格,数量充足,符合设计要求。
工具准备:准备所需的施工工具,包括电钻、螺丝刀、切割机、水平尺、垂直尺、线锤等。
现场准备:确保施工现场干净整洁,预留足够的施工空间,并设置安全警示标志。
二、测量与切割根据设计图纸和现场实际情况,精确测量门洞尺寸。
根据测量结果,使用切割机对铝合金型材进行切割,确保尺寸准确。
三、组装与安装将切割好的铝合金型材按照设计要求进行组装,确保连接牢固。
使用电钻和螺丝将组装好的铝合金门框固定在门洞上,确保门框垂直平整。
四、密封处理在铝合金门框与门洞之间的缝隙中填充密封胶条,确保密封性能良好。
使用密封胶对玻璃与铝合金框之间的缝隙进行密封处理,防止漏水、漏气。
五、框架限位槽安装根据设计要求,在铝合金门框上安装限位槽,确保玻璃门扇在开启和关闭时能够顺畅滑动。
检查限位槽的安装位置是否准确,确保其起到限位作用。
六、垂直门框安装确保门框垂直,使用垂直尺进行检查和调整。
使用紧固件将门框与墙体固定牢固,防止门框晃动。
七、玻璃安装将玻璃门扇按照设计要求放入铝合金门框中,确保玻璃门扇与门框之间的缝隙均匀。
使用紧固件将玻璃门扇固定在门框上,确保其稳定牢固。
八、检查与调整对安装好的铝合金全玻门进行全面检查,确保各项安装质量符合要求。
对不符合要求的地方进行调整,确保铝合金全玻门的使用功能和外观效果达到最佳状态。
以上就是铝合金全玻门的施工方案,希望对您有所帮助。
在施工过程中,请务必注意安全,严格按照施工规范进行操作。
祝您施工顺利!。
全玻自由门施工工艺方案
![全玻自由门施工工艺方案](https://img.taocdn.com/s3/m/fddac5aa18e8b8f67c1cfad6195f312b3169ebcf.png)
全玻自由门施工工艺方案在全玻自由门施工工艺方案中,我们将采用以下步骤来完成施工:第一步:测量和准备工作在开始施工之前,我们将进行准确的测量工作,以确保自由门与门洞尺寸相匹配。
我们将测量门洞的高度、宽度和深度,并根据测量结果制作门的模板。
然后,我们将清理门洞,确保没有杂物和障碍物,以便顺利安装自由门。
第二步:安装门轨和门槛在安装自由门之前,我们将安装门轨和门槛。
我们将确保门轨直线,并且与门洞底部平行。
同时,我们将确保门槛平坦,以确保门的顺畅运行。
第三步:安装玻璃门面板一旦门轨和门槛安装完毕,我们将开始安装玻璃门面板。
我们将使用专用的玻璃门固定装置,确保门面板安全固定在门轨上。
我们将使用橡胶垫片和密封胶来防止水和空气渗透。
第四步:安装门把手和门锁完成门面板的安装后,我们将安装门把手和门锁。
我们将确保门把手和门锁牢固地安装在门面板上,并且顺利运作。
第五步:验收和调整一旦安装完成,我们将进行自由门的验收和调整。
我们将确保自由门顺利运行,能够顺畅打开和关闭。
我们还将检查门的密封性能,确保门与门洞紧密贴合,并且没有漏风、漏水的问题。
如果有需要,我们将进行必要的调整和修复工作,以确保自由门的完美功能。
第六步:清理和保养最后,我们将进行清理和保养工作。
我们将清理施工现场,并清除所有杂物和垃圾。
我们还将向客户提供自由门的保养指南,并就如何正确保养和清洁自由门给予建议。
总结:以上是全玻自由门施工工艺方案的主要步骤。
通过精确的测量、准确的安装和细致的调整,我们将确保全玻自由门完美地安装在门洞上,并能够顺畅运行。
我们将以高质量的施工工艺和专业的态度,为客户提供满意的全玻自由门施工服务。
铝合金门(全玻平开)施工技术

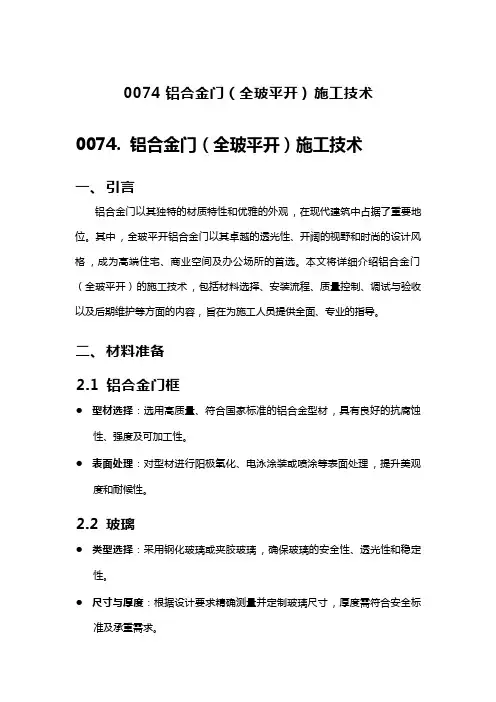

![铝合金门(全玻平开)施工技术](https://img.taocdn.com/s3/m/d1cacc8d250c844769eae009581b6bd97e19bc5f.png)
l 对门扇进行多次开关调试 ,检查其运行是否平稳、无噪音。 l 检查门扇与门框之间的密封性是否良好。 l 组织相关人员进行验收 ,确认施工质量符合设计要求和相关标准。
四、 质量控制
l 在施工过程中应严格遵守施工规范和设计要求进行质量控制。 l 对关键工序如门框安装 、玻璃安装及五金配件安装等进行质量检查和验
收。 l 确保铝合金门的整体强度、稳定性、密封性、美观度及安全性均符合相关
标准和设计要求。
五、 安全注意事项
l 在施工过程中注意个人防护 ,佩戴安全帽、手套等防护装备。 l 使用电动工具时确保电源接线正确无误 ,避免触电事故。 l 玻璃安装过程中要小心轻放 ,避免划伤或破损。 l 调试阶段注意人员安全 ,避免在门体运行过程中靠近或触摸门体。
二、 材料准备 2.1 铝合金门框
l 型材选择:选用高质量、符合国家标准的铝合金型材 ,具有良好的抗腐蚀 性、强度及可加工性。
l 表面处理:对型材进行阳极氧化、电泳涂装或喷涂等表面处理 ,提升美观 度和耐候性。
2.2 玻璃
l 类型选择:采用钢化玻璃或夹胶玻璃 ,确保玻璃的安全性、透光性和稳定 性。
l 尺寸与厚度:根据设计要求精确测量并定制玻璃尺寸 ,厚度需符合安全标 准及承重需求。
丝、螺丝钉等。
三、 安装流程 3.1 测量与定位
l 根据设计图纸和现场实际情况 ,精确测量门洞尺寸 ,确定门框的安装位置 和高度。
l 使用水平尺和垂直尺确保安装位置的水平度和垂直度。
3.2 门框安装
l 将门框按照标记位置放入门洞内 ,调整至水平垂直。 l 使用膨胀螺丝将门框牢固固定在墙体上 ,注意螺丝分布均匀且紧固力度适
六、 后期维护
l 定期对铝合金门进行清洁保养 ,去除灰尘和污垢。 l 检查五金配件的磨损情况 ,及时修复或更换损坏部件。 l 检查玻璃是否有划痕或破损现象 ,及时更换受损玻璃。 l 定期对门扇与门框之间的密封条进行检查和更换,以保持良好的密封性
铝合金全玻门施工方案
![铝合金全玻门施工方案](https://img.taocdn.com/s3/m/1bcafde9d0f34693daef5ef7ba0d4a7302766c36.png)
铝合金全玻门施工方案1. 引言铝合金全玻门是一种现代化、美观大方的建筑门窗产品。
它采用铝合金材料作为门框的主体结构,配以大面积的玻璃,既能保证建筑物内外的通透性,又能为室内提供充足的自然采光。
本文将介绍铝合金全玻门的施工方案,旨在帮助施工人员正确高效地进行全玻门的安装。
2. 施工准备工作在开始施工之前,需要进行一些准备工作,以确保施工过程顺利进行。
以下是具体步骤:1.材料准备:根据设计图纸和要求,准备好所需的铝合金型材、玻璃、密封胶等施工材料。
确保材料的质量和数量符合要求。
2.施工设备准备:准备好必要的施工设备,例如吊车、龙门架、起重机等,以及常用的手工工具,例如扳手、螺丝刀、铆钉枪等。
3.现场清理:清理施工现场,确保没有杂物和障碍物,提供一个安全、整洁的工作环境。
4.人员布置:合理安排施工人员的工作岗位和责任分工,确保施工过程有序进行。
3. 施工步骤在进行铝合金全玻门的施工过程中,需要按照以下步骤进行:1.组装门框:根据设计图纸,按照顺序将预先加工好的铝合金型材进行组装,使用螺栓或铆接固定连接处。
确保门框的结构牢固、准确。
2.安装玻璃:将预先加工好的玻璃板安装到门框中,使用密封胶固定玻璃与门框之间的密封条。
注意操作时要轻拿轻放,避免损坏玻璃。
3.检查调整:安装完玻璃后,对门框和玻璃的安装进行检查和调整。
确保门框和玻璃的垂直度和平整度符合要求。
4.固定门框:在门框安装完毕后,使用锚栓等固定门框,使其与结构墙体紧密连接。
确保门框的稳定性和安全性。
5.密封处理:使用密封胶对门框和玻璃进行密封处理,防止水汽渗透。
在门框与地面的接缝处,应特别注意密封处理,以确保室内不受水汽和灰尘的影响。
6.清理完工:施工结束后,对施工现场进行清理。
清除材料残余物和施工垃圾,保持施工现场整洁。
4. 施工安全注意事项在铝合金全玻门的施工过程中,需要注意以下安全事项:•安全防护:施工人员应佩戴符合要求的个人防护装备,例如安全帽、防护眼镜、防护手套等。
不锈钢全玻璃门安装施工工艺标准)
![不锈钢全玻璃门安装施工工艺标准)](https://img.taocdn.com/s3/m/25b38b0ece2f0066f4332282.png)
不锈钢全玻璃门安装施工工艺标准双击自动滚屏发布者:buxiugangweb 发布时间:2011-6-23 15:17:11 阅读:399次1 总则1•1适用范围本分项适用于特种门窗中全玻门的施工工艺。
2•1技术准备熟悉全玻门的安装工艺流程和施工图纸的内容,检查预埋件的安装是否齐全、准确,依据施工技术安全交底作好施工的各项准备。
2•2 材料要求玻璃:主要是指12mm以上厚度的玻璃,根据设计要求选好玻璃,并安放在安装位置附近。
不锈钢或其他有色金属型材的门框、限位槽及板,都应加工好,准备安装。
辅助材料:如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等根据设计要求准备。
2•3 主要机具(表7•5•2•3)2•4 作业条件(1)墙、地面的饰面己施工完毕,现场己清理干净,并经验收合格。
(2)框的不锈钢或其他饰面已经完成。
门框顶部用来安装固定玻璃板的限位槽已预留好。
(3)活动玻璃门扇安装前应先将地面上的地弹簧和门扇顶面横梁上的定位销安装固定完毕,两者必须同一装轴线,安装时应吊垂线检查,做到准确无误,地弹簧转轴与定位销为同一中心线。
3 技术要点(1)门框横梁上的固定玻璃的限位槽应宽窄一致,纵向顺直。
一般限位槽宽度大于玻璃厚度2~4㎜,槽深10一2Omm,以便安装玻璃板时顺利插人,在玻璃两边注人密封胶;把固定玻璃安装牢固。
(2)在木底托上钉固定玻璃板的木条板时,应在距玻璃4mm的地方,以便饰面板能包住木板条的内侧,便于注人密封胶,确保外观大方,内在牢固。
(3)活动]扇没有]扇框,门扇的开闭是由地弹簧和门框上的定位销实现的,地弹簧和定位销是与]扇的上下横档铰接。
因此地弹簧与定位销和门扇横档一定要铰接好,并确保地弹簧转轴与定位销中心线在同一条垂线上,以便玻璃]扇开关自如。
(4)玻璃]倒角时,应采取裁割玻璃时在加1厂内磨角与打孔。
4 施工工艺4•1工艺流程(1)固定部分安装裁割玻璃-固定底托-安装玻璃板-注胶封口(2)活动玻璃门扇安装划线-确定门窗高度-固定门窗上下横档-门窗固定-安装拉手4•2操作工艺(1)固定部分安装(图)1)裁割玻璃:厚玻璃的安装尺寸,应从安装位置的底部、中部和顶部进行测量,选择最小尺寸为玻璃板宽度的切割尺寸。
全玻自由门施工工艺
![全玻自由门施工工艺](https://img.taocdn.com/s3/m/3ea776ce31b765ce04081468.png)
全玻自由门施工工艺 Standardization of sany group #QS8QHH-HHGX8Q8-GNHHJ8-HHMHGN#全玻自由门施工工艺全玻自由门施工工艺材料、工具质量要求1、全玻门的规格、型号应符合设计要求。
2、全玻门材料要具有产品的出厂合格证及质量保证书。
3、计量工具应是经过法定检验合格的产品。
4、施工机具使用前应进行安全性和适用性检查。
5、操作之前,先准备好机具,所用机具应齐全、适用、无障碍,以保证施工质量和生产顺利进行。
6、操作之后,清点整理机具,妥善保管,以便再用。
施工环境要求1、要确保施工范围内天面、墙面等其他装饰工程基本结束且符合全玻门安装的客观条件。
2、对已完成的墙面进行各种建筑尺寸数据的复核,并严格控制在全玻门安装施工允许的误差范围内。
3、结构天、墙、地面内的电气设备管线须敷管结束且调试完成,如果该区域内确实存在其他立体交叉施工的分项工程,则必须以不妨碍全玻门安装施工为宜。
施工操作要求1、玻璃宽度尺寸应从安装位置的底部、中部和顶部三个部位测量,选择最小尺寸为玻璃宽度的裁割尺寸;如果上、中、下尺寸完全一致,则按一贯方法其宽度要小于实测尺寸2~3mm。
玻璃高度尺寸按镶入门框后的尺寸再小3~5mm。
2、厚玻璃裁割好后,要在周边玻璃口处进行倒角处理,倒角宽为2mm。
四角位的倒角要特别小心,一般应用于手握细砂轮块(片)慢慢磨角,防止崩边掉角。
由于是无框玻璃门,磨后的玻璃边角手感光滑,目测如玻璃平面,边的两侧角部倒棱要一致(1~)。
3、对于特大厚玻璃块,应另行定尺按规格到厂家加工定货。
4、固定玻璃和活动玻璃门扇组合成的装饰玻璃门,必须统一放线定位。
根据设计和施工详图的要求,放出装饰门的定位线,并确定门框位置,准确地测量地面标高和门框顶部标高以及中横挡标高。
地面和门框顶部梁定位有问题的要进行调整。
5、安装金属饰面的木底托应在原预埋木砖上钉方木,或通过膨胀螺栓钉方木,把方木固定在地面上,然后再用万能胶将金属饰面板粘在方木上。
(详细版)全玻自由门构建工艺
![(详细版)全玻自由门构建工艺](https://img.taocdn.com/s3/m/a34d2784970590c69ec3d5bbfd0a79563c1ed4cb.png)
详细版)全玻自由门构建工艺本文档旨在介绍全玻自由门的构建工艺,并提供详细的步骤和注意事项。
简介全玻自由门是一种现代化、时尚的门窗产品,采用全玻璃材料打造,具有透明、美观、安全等特点。
构建全玻自由门需要遵循一定的工艺流程和操作规范。
构建工艺步骤以下是构建全玻自由门的步骤:1.准备材料和工具:全玻自由门的构建所需材料包括玻璃板、铝合金框架、密封胶等。
工具包括钢尺、切割器、螺丝刀等。
2.测量和设计:根据实际需求,准确测量门口的尺寸,并进行设计。
确保门的尺寸与门洞相匹配。
3.切割和加工:根据设计要求,使用切割器对玻璃板进行切割和加工。
注意安全,避免划伤或破损玻璃。
4.安装框架和连接件:将铝合金框架安装在门洞上,并使用螺丝刀固定连接件。
确保框架牢固稳定。
5.粘贴玻璃板:在框架上涂抹密封胶,然后将切割好的玻璃板粘贴在框架上。
确保玻璃板平整牢固。
6.检查和调整:完成粘贴后,仔细检查门的各个部位,确保无松动或裂缝。
如有需要,进行适当调整。
7.清洁和保养:最后,清洁门面和玻璃板,确保整体干净美观。
定期保养,如有需要,更换损坏的部件。
注意事项在构建全玻自由门时,需要注意以下事项:安全第一:在操作过程中,注意防护措施,避免伤害自己和他人。
材料质量:选用质量可靠的玻璃板和铝合金框架,确保门的强度和耐用性。
施工环境:选择适宜的施工环境,避免在风大或降雨天气施工,确保施工质量。
清洁保养:定期清洁门面和玻璃板,保持门的光洁和良好视觉效果。
保修和维护:如果出现门的损坏或故障,及时联系供应商或专业人员进行维修。
通过遵循上述步骤和注意事项,您可以成功构建全玻自由门。
祝您施工顺利,门窗效果出色!以上是关于(详细版)全玻自由门构建工艺的介绍文档。
(完整版)全玻自由门组装工艺
![(完整版)全玻自由门组装工艺](https://img.taocdn.com/s3/m/f15628faab00b52acfc789eb172ded630b1c9886.png)
(完整版)全玻自由门组装工艺全玻自由门组装工艺
该文档旨在介绍全玻自由门的组装工艺,以帮助工人们正确安装这种门型。
下面是详细步骤:
材料准备
首先,确保所有所需材料齐全。
这些材料包括:
- 全玻自由门的门扇和门框
- 硅胶密封条
- 按钮和铰链
- 安装螺丝和螺栓
- 必要的安全装备,如手套和护目镜
组装步骤
1. 安装门框:将门框的两侧分别固定到墙体上。
使用螺丝和螺栓将门框稳固地固定在墙上。
2. 安装门扇:将门扇插入门框的开口中,并确保门扇能够顺利打开和关闭。
使用铰链将门扇与门框连接起来。
3. 安装密封条:将硅胶密封条粘贴在门框和门扇的接缝处,以确保门型的密封性。
4. 安装按钮:将按钮安装在门扇的适当位置。
确保按钮可以方便地使用并能够起到控制门扇运动的作用。
5. 清洁和调整:清洁门型的表面,同时调整门扇的位置,确保门型的整体外观和功能都达到要求。
6. 安全检查:进行必要的安全检查,确保门型的安装符合相关安全要求,并能够正常使用。
以上就是全玻自由门的组装工艺。
根据以上步骤进行正确的组装,将能够安装出一个完美的全玻自由门。
如有任何疑问,请及时与相关专业人士联系。
(完整版)全玻自由门施工工艺
![(完整版)全玻自由门施工工艺](https://img.taocdn.com/s3/m/a385442965ce05087732139f.png)
全玻自由门施工工艺全玻自由门施工工艺材料、工具质量要求1、全玻门的规格、型号应符合设计要求。
2、全玻门材料要具有产品的出厂合格证及质量保证书。
3、计量工具应是经过法定检验合格的产品。
4、施工机具使用前应进行安全性和适用性检查。
5、操作之前,先准备好机具,所用机具应齐全、适用、无障碍,以保证施工质量和生产顺利进行。
6、操作之后,清点整理机具,妥善保管,以便再用。
施工环境要求1、要确保施工范围内天面、墙面等其他装饰工程基本结束且符合全玻门安装的客观条件。
2、对已完成的墙面进行各种建筑尺寸数据的复核,并严格控制在全玻门安装施工允许的误差范围内。
3、结构天、墙、地面内的电气设备管线须敷管结束且调试完成,如果该区域内确实存在其他立体交叉施工的分项工程,则必须以不妨碍全玻门安装施工为宜。
施工操作要求1、玻璃宽度尺寸应从安装位置的底部、中部和顶部三个部位测量,选择最小尺寸为玻璃宽度的裁割尺寸;如果上、中、下尺寸完全一致,则按一贯方法其宽度要小于实测尺寸2~3mm。
玻璃高度尺寸按镶入门框后的尺寸再小3~5mm。
2、厚玻璃裁割好后,要在周边玻璃口处进行倒角处理,倒角宽为2mm。
四角位的倒角要特别小心,一般应用于手握细砂轮块(片)慢慢磨角,防止崩边掉角。
由于是无框玻璃门,磨后的玻璃边角手感光滑,目测如玻璃平面,边的两侧角部倒棱要一致(1~1.5mm)。
3、对于特大厚玻璃块,应另行定尺按规格到厂家加工定货。
4、固定玻璃和活动玻璃门扇组合成的装饰玻璃门,必须统一放线定位。
根据设计和施工详图的要求,放出装饰门的定位线,并确定门框位置,准确地测量地面标高和门框顶部标高以及中横挡标高。
地面和门框顶部梁定位有问题的要进行调整。
5、安装金属饰面的木底托应在原预埋木砖上钉方木,或通过膨胀螺栓钉方木,把方木固定在地面上,然后再用万能胶将金属饰面板粘在方木上。
铝合金方管,可用铝角固定在框柱上,或用木螺钉固定在埋入地面中的木砖上。
6、安装玻璃应用玻璃吸盘器(或玻璃吸盘机)把厚玻璃吸紧吸住,然后手握吸盘通过2~3人把厚玻璃板抬起并竖立起来移至安装地点准备就位。
全玻自动门施工方案
![全玻自动门施工方案](https://img.taocdn.com/s3/m/61d39b083d1ec5da50e2524de518964bce84d269.png)
全玻自动门施工方案
1、施工准备
(1)、检查设计图纸,并核对与实际场地的符合性。
(2)、确保所有施工人员具备相关证书和技能,并穿戴适当的个人防护装备。
(3)、确定施工所需材料和设备,并保证其质量和数量充足。
2、施工方案
(1)、安装门框
1)、根据设计图的指示,在墙体上标示出门框的位置。
2)、使用合适的工具和技术,将门框固定在墙体上。
(2)、安装玻璃门扇
1)、将玻璃门扇放置在门框的位置。
2)、使用专业的工具和技术固定玻璃门扇,并确保其平整且牢固。
(3)、安装门运行装置
1)、根据设计图纸的指示,确定门运行装置的位置。
2)、使用合适的工具和技术,将门运行装置安装在门框上,并确保其正常运行。
(4)、连接电气系统
1)、将电气系统的线缆引入门框内,并正确连接到门运行装置上。
2)、完成电气系统的接线并进行必要的测试和调试。
(5)、进行系统测试
1)、在安装完成后,进行系统测试以确认门运行装置的正常工作。
2)、检查门的开启、关闭、停止等功能,确保其安全可靠。
3、注意事项
(1)、施工人员需严格按照相关施工规范操作,避免人身伤害和财产损失的发生。
(2)、在施工过程中,要遵守现场安全标识和警告标识,并及时采取必要的安全措施。
(3)、任何施工过程中的问题和隐患都应及时向项目负责人报告,以便采取相应的解决措施。
不锈钢全玻璃门安装施工工艺标准)

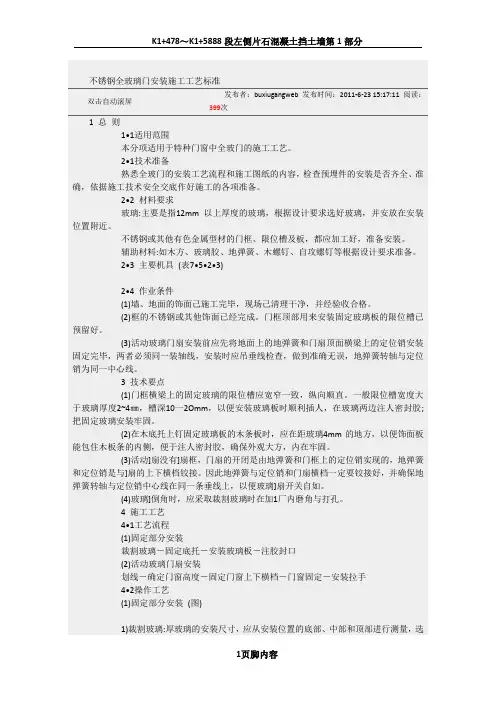

![不锈钢全玻璃门安装施工工艺标准)](https://img.taocdn.com/s3/m/ff515d048bd63186bdebbc53.png)
不锈钢全玻璃门安装施工工艺标准发布者:buxiugangweb 发布时间:2011"6"23 15:17:11 閲读:399双击自动滚屏_次1总则1・1适用范围本分项适用于特种门窗中全玻门的施工工艺。
2・1技术准备熟悉全玻门的安装工艺流程和施工图纸的内容,检査预埋件的安装是否齐全、准确,依据施工技术安全交底作好施工的各项准备。
2*2材料要求玻璃:主要是指12mm以上厚度的玻璃,根据设讣要求选好玻璃,并安放在安装位置附近。
不锈钢或英他有色金属型材的门框、限位槽及板,都应加工好,准备安装。
辅助材料:如木方、玻璃胶、地弹簧、木螺钉、自攻螺钉等根据设汁要求准备。
2-3主要机具(表7・5・2・3)(1)墙、地面的饰而己施工完毕,现场己淸理干净,并经验收合格。
(2)框的不锈钢或其他饰面已经完成。
门框顶部用来安装固定玻璃板的限位槽已预留好。
(3)活动玻璃门扇安装前应先将地面上的地弹簧和门扇顶而横梁上的定位销安装固定完毕,两者必须同一装轴线,安装时应吊垂线检査,做到准确无误,地弹簧转轴与左位销为同一中心线。
3技术要点(1)门框横梁上的固定玻璃的限位槽应宽窄一致,纵向顺直。
一般限位槽宽度大于玻璃厚度2~4伽,槽深10—20mm,以便安装玻璃板时顺利插人,在玻璃两边注人密封胶;把固立玻璃安装牢固。
(2)在木底托上钉固泄玻璃板的木条板时,应在距玻璃4mm的地方,以便饰面板能包住木板条的内侧,便于注人密封胶,确保外观大方,内在牢固。
(3)活动]扇没有]扇框,门扇的开闭是由地弹簧和门框上的左位销实现的,地弹簧和左位销是与]扇的上下横档钱接。
因此地弹簧与左位销和门扇横档一左要狡接好,并确保地弹簧转轴与定位销中心线在同一条垂线上,以便玻璃]扇开关自如。
(4)玻璃]倒角时,应采取裁割玻璃时在加1厂内磨角与打孔。
4施工工艺4・1工艺流程(1)固定部分安装裁割玻璃一固启底托一安装玻璃板一注胶封口(2)活动玻璃门扇安装划线一确定门窗高度一固上门窗上下横档一门窗固定一安装拉手4・2操作工艺(1)固定部分安装(图)1)裁割玻璃:厚玻璃的安装尺寸,应从安装位垃的底部、中部和顶部进行测量,选择最小尺寸为玻璃板宽度的切割尺寸。
全玻自由门施工方案
![全玻自由门施工方案](https://img.taocdn.com/s3/m/e2f2f0bbfbb069dc5022aaea998fcc22bcd1438c.png)
全玻自由门施工方案
全玻自由门是一种具有美观和实用性的门窗产品,采用全玻璃设计,能够有效地提升室内外空间的通透感和光线的亮度。
下面是全玻自由门的施工方案。
首先,我们需要进行详细的现场测量,确保全玻自由门的尺寸精确无误。
同时,我们还要考虑到门窗的开启方式,可以选择推拉式或是平开式,根据客户的需求和现场的实际情况进行选择。
接下来,我们需要准备相关的材料和工具。
材料包括全玻璃门扇、铝合金门框、门轨等,工具则包括电钻、螺丝刀、尺子等。
然后,我们需要开始进行施工。
首先,我们将门框固定在门洞上,用水平尺和垂直尺进行调整,确保门框的位置准确。
然后,我们将门轨固定在门洞的下方,门轨需要牢固而平整,以确保门扇的开启和关闭顺畅。
接着,我们将全玻璃门扇安装在门框上。
在安装过程中,我们需要特别注意门扇与门框之间的间隙,以确保门扇的垂直度和水平度,同时还要注意门扇的密封性能,以防止风雨进入室内。
最后,我们需要进行细节上的处理。
包括门扇的调试,确保门扇的开启、关闭和锁定的灵活可靠;门扇的玻璃的清洁和抛光处理,使其更加透明亮丽;门扇的防护装置的安装,以防止门扇的撞击和碰撞等。
在整个施工过程中,我们需要确保安全第一,穿戴好相关的安全防护装备,并且施工人员需要定期进行培训,熟悉和掌握相关的操作规范和安全操作流程。
总结全玻自由门的施工方案,首先要进行精确的测量,然后按照实际情况选择合适的门扇和门框,并确保门扇的垂直度和水平度,以及门扇的密封性能和防护装置的安装。
在施工过程中,要注意安全,并定期进行培训,以提高施工人员的技术水平和工作效率,最终实现一个美观、实用和安全的全玻自由门。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
全玻门的施工工艺公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]
全玻门安装施工工艺
一、施工准备1、技术准备
熟悉全玻门的安装工艺流程和施工图纸的内容,检查预埋件的安装是否齐全、准确,依据施工技术交底各安全交底作好施工的各项准备。
2、材料要求
玻璃:12mm厚度的玻璃,根据设计要求选好玻璃,并安放在安装位置附近。
不锈钢门框、限位槽及板,都应加工好,准备安装。
辅助材料:木方、玻璃胶、地弹簧、木螺钉、自攻螺丝钉等根据设计要求准备。
3、主要机具主要机具
电钻,气砂轮机,水准仪,玻璃吸盘,钳子,水平尺,线坠。
4、作业条件
1)墙、地面的饰面已施工完毕,现场已清理干净,并经验收合格。
2)门框的不锈钢已完成。
门框顶部用来安装固定玻璃板的限位槽已预留好。
3)活动玻璃门扇安装前应先将地面上的地弹簧和门扇楠面横梁上的定位销安装固定完毕,两者必须同一装轴线,安装时应吊垂线检查,做到准确无误,地弹簧转轴与定位销为同一中心线。
二、技术要点
1、门框横梁上的固定玻璃的限位槽应宽窄一致,纵向顺直。
一般限位槽宽度大于玻璃厚度2—4mm,槽深10—20mm,以便安装玻璃板时顺利插入,在玻璃两边注入密封胶,把固定玻璃安装牢固。
2、在木底托上钉固定玻璃板的木条板时,诮在距玻璃4mm的地方,以便饰面板能包住木板条的内侧,便于注入密封胶,确保外观大方,内在牢固。
3、活动门扇没有门扇框架,门扇的开闭是由地弹簧和门框上的定位销实现的,地弹簧和定位销是与门扇的上下横档铰接。
因此地弹簧与定位销和门扇横档一定要铰接好,并确保地弹簧转轴与定位销中心线在同一条垂线上,以便玻璃门扇开关自如。
4、玻璃门倒角时,应采取裁割玻璃时在加工厂内磨角与打孔。
三、施工工艺
1、工艺流程
1)固定部分安装
裁割玻璃---玻璃钢化---固定底托---安装玻璃板---注胶封口
2)活动玻璃门扇安装
划线---确定门高度---固定门上下横挡---门固定---安装拉手
2、操作工艺
1)固定部分安装
裁割玻璃:厚玻璃的安装尺寸,应从安装位置的底部、中部和顶部进行测量,选择最小尺寸为玻璃板宽度的切割尺寸。
如果在上、中下测行的尺寸一致,其玻璃宽度的裁割应比实测尺寸小3-5mm。
玻璃板的高度方向裁割,应小于实则尺寸的3-5mm。
玻璃板裁割后,应将其四周作倒角处理,倒角宽度为
2mm,然后进行钢化处理。
固定底托:不锈钢饰面的木底托,可用木楔加钉的方法固定于地面,然后再用万能胶将不锈钢饰面板粘卡在。
铝合金方管上,可用铝角将其固定在框柱上。
安装玻璃板:用玻璃吸盘将玻璃板吸紧,然后进行玻璃就位。
先把玻璃板上边插入门框地部的限位槽内,然后将其下边安放于木底托上的不锈钢包面对口缝内。
在底托上固定玻璃板的方法为:在底托木方上钉木条板,距玻璃板面
4mm左右;然后在木板条上涂刷万能胶,将饰面不锈钢板片粘卡在木房上。
注胶封口:玻璃门固定部分的玻璃板就位以后,即在顶部限位槽处和底部的底托固定处,以及玻璃板与框柱的对缝处等各缝隙处,均注胶密封。
首先将玻璃胶开封后装入打胶枪内,即用胶枪的后压杆端头板顶住玻璃胶罐的底部;然后一只手托住胶枪身,另一只手握着注胶压柄不断松压循环地操作压柄,将玻璃胶注于需要封口的缝隙端。
由需要注胶的缝隙头开始,顺缝隙匀速移动,使玻璃胶在缝隙处形成一条均匀的直线。
最后用塑料片刮去多余的玻璃胶,用刀片擦净胶迹。
门上固定部分的玻璃板需要对接时,其对接缝应有3-5mm的宽度,玻璃板边都要进行倒角处理。
当玻璃块留缝定位并安装稳固后,即将玻璃胶注入其对接的
缝隙,用塑料片在玻璃板对缝的两面把胶刮平,用刀片擦净胶料残迹。
2)活动玻璃门扇安装
全玻璃活动门扇的结构没有门扇框,门扇的启闭由地弹簧实现,地弹簧与门扇的上下金属横档进行铰接。
划线
在玻璃门扇的上下金属横档内划线,按线固定转动销的销孔板和地弹簧的转动轴连接板。
具体操作可参照地弹簧产品安装说明。
确定门扇高度
玻璃门扇的高度尺寸,在裁割玻璃板时应注意包括插入上下横档的安装部分。
一般情况下,玻璃高度尺寸应小于测量尺寸5mm加左右,以便于安装时进行定位调节。
把上、下横档分别装在厚玻璃门扇上下两端,并进行门扇高度的测量。
如果门扇高度不足,即其上下边距门横框及地面的缝隙超过规定值,可在上下横档内加垫胶合板条进行调节。
如果门扇高度超过安装尺寸,只能由专业玻璃工将门扇多余部分裁去。
固定上下横档
门扇高度确定后,即可固定上下横档,在玻璃板与金属横档内的两侧空隙处,由两边同时插入小木条,轻敲稳实,然后在小木条、门扇玻璃及横档之间形成的缝隙中注入玻璃胶。
门扇固定
进行门扇定位安装。
先将门框横梁上的定位销本身的调节螺钉调出横梁平面1-2mm,再将玻璃门扇竖起来,把门扇下横档内的转动销轴上。
然后把门扇转动90使之与门框横梁成直角,把门扇上横档中的转动连接件的孔对准门框横梁上的定位销,将定位销插入孔内15mm左右(调动定位销上的调节螺钉)。
安装拉手
全玻璃门扇上的拉手孔洞,一般是事先订购时就加工好的,拉手连接部分插入孔洞时不能很紧,应有松动。
安装前在拉手插入玻璃的部分涂少许玻璃胶;如若插入过松,可在插入部分裹上软质胶带。
拉手组装时,其根部与玻璃贴紧后再拧紧固定螺钉。
四、质量标准1、主控项目
1)玻璃门的质量和各项性能应符合设计要求。
2)玻璃门的品种、类型、规格、尺寸、开启方向、安装位置及防腐处理应符合设计要求。
3)玻璃门的安装必须牢固。
预埋件的数量、位置、埋设方式、与框的连接方式必须符合设计要求。
2、一般项目
1)玻璃门的表面装饰应符合设计要求。
2)玻璃门的表面应洁净,无划痕、碰伤。
五、成品保护
1、玻璃门安装时,应轻拿轻放,严禁相互碰撞。
避免扳手、钳子等工具碰坏玻璃门。
2、安装好的玻璃门应避免硬物碰撞,避免硬物擦划,保持清洁不污染。
3、玻璃门的材料进场后,应在室内竖直靠墙排放、并靠放稳当。
4、安装好的玻璃门或其拉手上,严禁悬挂重物。
