大华TM 条码打印秤11030030版上位机使用说明书
最新上海大华条码秤使用说明书
一：键盘介绍：12快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印3PLU键：当手工输入商品PLU（条码）后，按该键调出商品4功能键：按该键可进入设置程序，设置秤的各项参数5数字键0-9：在任何情况下输入数字6倍数键：在商品计个的情况下输入多件商品7清除键：清除错误信息8确认键：确定，保存9日期键：查看时间10打印键：打印标签11去皮键：减掉商品的皮重12置零键：在电子秤不为零是按置零键手工回零13+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使14用15二：在电子秤手工增加PLU信息编辑：本秤可存储4000条PLU信息：16先按“功能”键，输入PLU编号，按“确认”。
17此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。
18F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。
F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。
1920F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。
21F 04：输入特殊信息号，按“去皮”。
F 05：输入有效天数，按“去皮”。
22F 06：输入条码的标志位，按“去皮”。
23F 07：输入商品编码，按“去皮”。
24F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然2526后输入“蓝”的后两位）27“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。
2829三：销售30秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。
31计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，32如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。
33四：改价格34按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以35分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—3671之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。
大华电子称设置
增加商品：功能→输入增加商品的货号→确认→去皮（去皮往下翻，置零往上翻）→去皮→显示F-02是输入单价，以分为单位→去皮→显示F-03是输入单价单位，默认为0，是计重，按6为袋→去皮→去皮→显示F-06时再次输入增加商品的货号→去皮→显示F-07是输入商品名称（每个汉字有4位数字，每输2位按去皮键，汉字输入结束后再输入00，最后按确认键）直接键定义：功能→输入55555→确认→去皮→去皮→输入商品货号→依次下去最多设置71个直接键→确认修改商品价格：功能→输入要修改商品的PLU号→确认→去皮→去皮→在称上显示F-02时，输入新价格（注意是输入每公斤的单价）→确认电子秤可能存在以下情况而无法打印的如何解决：一、打印纸没有安装正确，正确安装祥见《条形码打印计价称使用说明书》20-22页二、打印纸张类型不对，打印纸分标签纸和连续纸，如果使用标签纸，关机→按住5键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机，如果使用连续纸，关机→按住6键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机，被秤重的物品不能低于100克，如果要秤重小于100克的物品需要改用小量程的电子秤大华电子称设置方法电子秤大清：功能→输入9371→确认电子称称重不准如何调整：功能→输入54321→确认→确认→确认（分度数）→确认（满称重量）→确认（超限重量）→输入30000（即选择加载重量30公斤，也可按需要调整）→确认→确认并稍等片刻→放上等于加载重量的砝码，稍等片刻→确认设置标志位：功能→输入22222→确认→按置零或去皮直至显示F-68输入02→确认设置条码纸60cmX40cm格式：功能→输入22222→确认→按去皮显示F-01输入标签宽度60mm宽输56→按去皮显示F-02输入标签长度长40mm输入39→确认四舍五入抹零，条码类型，条码格式：功能→输入22222→确认→按置零（‘去皮’键往下翻，‘置零’键往上翻）→显示F-64输入02（02表示13位码）→去皮→显示F-65输入01（设置条码格式）→依次按去皮或置零显示F-69输入01（01表示四舍五入）→确认设置店名：功能→输入33333→确认→输入店名（每个汉字有4位数字，每输2位按去皮键，汉字输入结束后再输入00，最后按确认键）电子秤可能存在以下情况而无法打印的如何解决：打印纸没有安装正确，正确安装祥见《条形码打印计价称使用说明书》20-22页打印纸张类型不对，打印纸分标签纸和连续纸，如果使用标签纸，关机→按住5键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机，如果使用连续纸，关机→按住6键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机，被秤重的物品不能低于100克，如果要秤重小于100克的物品需要改用小量程的电子秤1初始网卡IP地址：待机状态按“功能”键，按“9001”2手工修改IP 待机状态按“功能”键，按“9002”确认，输入“192”确认，输入“168”确认，输入“1”确认，输入“10”确认。

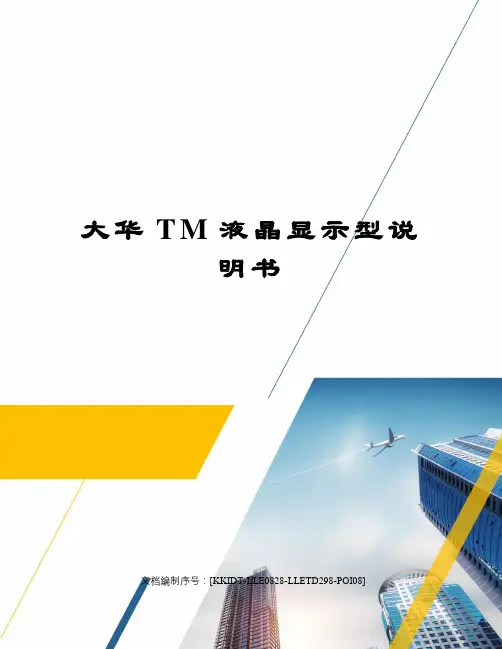

大华TM液晶显示型说明书
大华T M液晶显示型说明书文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]执行标准：G B/T7722-2005 TM-H系列价格标签秤使用说明书上海大华电子秤厂注：打印头片不属保修范围(( 2013版)前言大华TM－H系列是上海大华电子秤厂参照国外先进技术，根据同类产品设计经验，自行研制开发的达到国际先进技术水平的台式电子计量器具，它具有称量精确、反映灵敏、打印清晰、操作简便之特点。
大华TM－H系列经过多年生产研发和市场广泛应用，目前已具备了大型卖场、超市、便利店、水果店、熟食店等各种场合所需要的各种功能，联网速度快，标签格式多样化，可打印各种特殊要求的标签和收据，机器修改与电脑修改一样快捷灵活，具有维修成本低、售后服务方便之功能。
大华TM－H系列在工业仓储、农业、化工、运输、医药等行业已得到广泛应用。
通过对制定设计的标签打印，可实现生产流程自动化，计量管理现代化，仓库存储标准化，医药管理科学化，在各种配料、包装行业实现一体化管理。
大华TM－H系列已通过并取得中国国家强制性产品认证证书（即3C认证）以及国际法制计量组织颁发的OIML证书，同时获得国家级自主知识产权专利证书，在条码及计量领域填补了国内空白，本产品已获国家科技进步一等奖、国家科技发明一等奖。
本厂直属的电子秤研发中心将不断推出各类新产品，以适应现代经营管理的要求并满足新老客户的需求。
目录一、解释及操作指令集名词解释◆PLU：指商品信息，包含信息如：编码、商品代码、单价、部门号、计价方式、有效期等等。
◆汉字区位码：录入汉字信息时，每个汉字用4位数字代码表示，每个汉字的4位代码即是汉字区位码。
◆ASCII码：录入字符信息时，每个字符用3位数字代码表示，每组代码即为ASCII码。
◆称重计价：PLU的一种计价方式，即按照商品重量来计算其售价。
◆计件计价：PLU的一种计价方式，即按照商品数量来计算其售价。
操作指令集二、概述外观电子秤外观图电子秤正视图电子秤各接口图注:各型号秤之间由于配置不同,因此安装的接口可能有所不同,请在购买前确定。
条码电子秤设置doc
<本说明书为专业版和普及版通用> 以下为大华电子秤为例子，其它品牌电子秤仅供参考
电子称软件里面的设置：
1、
2、
条码格式也要设置，“wwwww”为5位条码位数。
IP设置后要进行下载——保存。
金码软件里面的操作步骤：
1、在“POS设置”——“电子称设置”中，做如下设置：
2、在“商品信息”中增加称重的商品信息。
3、“业务中心”——“门店销售业务”——“电子条码称管理”——“电子条码称设置”中条码秤类型选择成“大华”。
4、“业务中心”——“门店销售业务”——“电子条码称管理”中，点击【电子称软件数据
库配置】，然后点击连接数据源后面的“”，然后在里面选择
连接数据，再点击【下一步】，在数据库选择中数据库为电子称安装目录下的“DH_TMA.mdb”。
尝试连接成功后进行保存。
注：
其它品牌电子秤的设置及自带通讯软件的操作，请咨询您购买的商家或相应厂商，谢谢合作！
先在相应的电子秤软件里面添加一个商品信息，然后表名中选择PLU，打开表格，里面字段要重新对应好。
例如寺岗的要做如图匹配：
5、在“电子条码秤操作”中，添加商品信息中需要称重的商品，然后点击【导出数据到电子秤数据库】按钮，即把要称重的商品信息导入到电子秤中去了。
6、在电子称软件的“通信”——“PLU”中（如下图），确认IP没错后，点击【下载】把数据下载到电子称去。
7、这样之后就可以进行商品称重与前台的刷条码销售了。
上海大华条码秤使用说明介绍模板之欧阳音创编
一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU键：当手工输入商品PLU（条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的皮重置零键：在电子秤不为零是按置零键手工回零+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使用二：在电子秤手工增加PLU信息编辑：本秤可存储4000条PLU信息：先按“功能”键，输入PLU编号，按“确认”。
此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。
F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。
F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。
F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。
F 04：输入特殊信息号，按“去皮”。
F 05：输入有效天数，按“去皮”。
F 06：输入条码的标志位，按“去皮”。
F 07：输入商品编码，按“去皮”。
F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。
三：销售秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。
计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。
四：改价格按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—71之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。

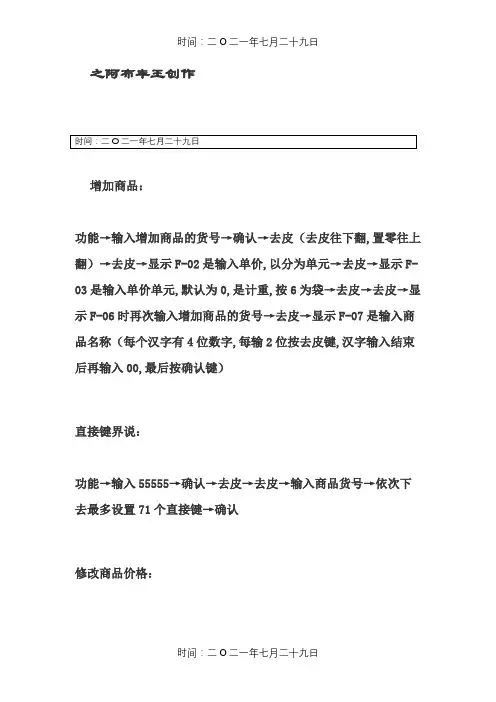

大华电子称设置
之阿布丰王创作增加商品：功能→输入增加商品的货号→确认→去皮（去皮往下翻,置零往上翻）→去皮→显示F-02是输入单价,以分为单元→去皮→显示F-03是输入单价单元,默认为0,是计重,按6为袋→去皮→去皮→显示F-06时再次输入增加商品的货号→去皮→显示F-07是输入商品名称（每个汉字有4位数字,每输2位按去皮键,汉字输入结束后再输入00,最后按确认键）直接键界说：功能→输入55555→确认→去皮→去皮→输入商品货号→依次下去最多设置71个直接键→确认修改商品价格：功能→输入要修改商品的PLU号→确认→去皮→去皮→在称上显示F-02时,输入新价格（注意是输入每公斤的单价）→确认电子秤可能存在以下情况而无法打印的如何解决：一、打印纸没有装置正确,正确装置祥见《条形码打印计价称使用说明书》20-22页二、打印纸张类型分歧毛病,打印纸分标签纸和连续纸,如果使用标签纸,关机→按住5键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机,如果使用连续纸,关机→按住6键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机,被秤重的物品不能低于100克,如果要秤重小于100克的物品需要改用小量程的电子秤年夜华电子称设置方法电子秤年夜清：功能→输入9371→确认电子称称重禁绝如何调整：功能→输入54321→确认→确认→确认（分度数）→确认（满称重量）→确认（超限重量）→输入30000（即选择加载重量30公斤,也可按需要调整）→确认→确认并稍等片刻→放上即是加载重量的砝码,稍等片刻→确认设置标识表记标帜位：功能→输入22222→确认→按置零或去皮直至显示F-68输入02→确认设置条码纸60cmX40cm格式：功能→输入22222→确认→按去皮显示F-01输入标签宽度60mm宽输56→按去皮显示F-02输入标签长度长40mm输入39→确认四舍五入抹零,条码类型,条码格式：功能→输入22222→确认→按置零（‘去皮’键往下翻,‘置零’键往上翻）→显示F-64输入02（02暗示13位码）→去皮→显示F-65输入01（设置条码格式）→依次按去皮或置零显示F-69输入01（01暗示四舍五入）→确认设置店名：功能→输入33333→确认→输入店名（每个汉字有4位数字,每输2位按去皮键,汉字输入结束后再输入00,最后按确认键）电子秤可能存在以下情况而无法打印的如何解决：打印纸没有装置正确,正确装置祥见《条形码打印计价称使用说明书》20-22页打印纸张类型分歧毛病,打印纸分标签纸和连续纸,如果使用标签纸,关机→按住5键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机,如果使用连续纸,关机→按住6键不松并开机→稍等片刻（电子秤进入自检状态）→关机→开机,被秤重的物品不能低于100克,如果要秤重小于100克的物品需要改用小量程的电子秤1初始网卡IP地址：待机状态按“功能”键,按“9001”确认初始化网卡IP为192.168.0.1502手工修改IP 待机状态按“功能”键,按“9002”确认,输入“192”确认,输入“168”确认,输入“1”确认,输入“10”确认.则把IP修改为“192.168.1.10”。
最新上海大华条码秤使用说明书资料
一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU键：当手工输入商品PLU（条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的皮重置零键：在电子秤不为零是按置零键手工回零+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使用二：在电子秤手工增加PLU信息编辑：本秤可存储4000条PLU信息：先按“功能”键，输入PLU编号，按“确认”。
此时电子秤屏幕第三个格中显示F 00：参数设置，按“去皮”。
F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。
F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。
F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。
F 04：输入特殊信息号，按“去皮”。
F 05：输入有效天数，按“去皮”。
F 06：输入条码的标志位，按“去皮”。
F 07：输入商品编码，按“去皮”。
F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。
三：销售秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。
计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。
四：改价格按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—71之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。
大华条码秤使用说明书
大华条码秤使用说明书1.标签纸和连续纸双重打印功能2.内储4000PLU可设31-71个快捷键3.可选用RS232和485接口及TCP/IP接口4.可在本机上进行各种功能设定5.可以在上位机上进行格式、内容等各种功能设定6.可以自动打印计数和计价内容7.可设置连续累计报表功能8.可设置各种结构的条形码格式9.上位机软件能与各种条码秤相连网条码秤性能：1.标签纸宽度30mm-60mm2.称量规格有3Kg、6Kg、15Kg、30Kg3.特殊规格有60Kg、150Kg、300Kg、600Kg4.打印头保修1年（使用标准合格打印纸）5.打印速度为1张/秒1张/2秒1张/3秒1张/4秒1张/5秒型号：TM-Aa-a/c系列带31个快捷键（平台型）TM-Aa-b/d系列带71个快捷键（立杆型）液晶系列为TM-Ab条码秤特点：1.本秤可选用多种条形码8位12位13位18位2.本秤可在电脑PC机上直接下载和上传数据，也可直接在秤上手动操作设置参数3.本机打印机可输出一个开关量控制打开银箱4.本机可以打印各种不同规格的标签热敏纸5.本机可以通过代码寻找PLU号和产品内容6.本机对价格可以圆整去分和去角操作7.本机显示有LED和LCD两种规格条码秤规格参数：最大称量3Kg 6Kg 15Kg 30Kg分度值1g 2g 5g 10g细调分度值0.5g 1g 2g 5g最小称量20g 40g 100g 200g精度1/3000F.S1两种型号可选：1.无联网型：适用于水果店、熟食店、南北干货店、小型超市、工厂等。
2.联网型：大型超市等两种打印模式可选：1.热敏连续纸收据打印2.热敏不干胶标签打印两种称量精度可选：1.商业模式：最高1/60002.工业模式：最高1/30000条码秤主要功能：1.保存5990条商品信息，在电脑上编辑并使用U盘作为下载转存工具2.支持货物单价预输入与任意输入模式3.货物单价支持多种打折模式，报表打印本文章来自上海勤酬实业有限公司，想了解更多关于大华条码秤使用说明书的信息欢迎访问（，转载请注明出处。
上海大华条码秤使用说明书
一【2 】：键盘介绍：快捷键（1-71号白色按键）：设置或挪用商品,使商品快速挪用打印PLU键：当手工输入商品PLU（条码）后,按该键调出商品功效键：按该键可进入设置程序,设置秤的各项参数数字键0-9：在任何情形下输入数字倍数键：在商品计个的情形下输入多件商品消除键：消除错误信息确认键：肯定,保存日期键：查看时光打印键：打印标签去皮键：减失落商品的皮重置零键：在电子秤不为零是按置零键手工回零+A,+B,+C,+D,扣头,修改键一般在标签状况不应用,只在收银状况应用二：在电子秤手工增长PLU信息编辑：本秤可存储4000条PLU信息：先按“功效”键,输入PLU编号,按“确认”.此时电子秤屏幕第三个格中显示F 00：参数设置,按“去皮”.F 01：输入皮重值（注：在定重方法时皮重为定重值）按“去皮”.F 02：输入商品的单价（以分为单位,每公斤的价钱）按“去皮”.F 03：选择计价方法（0=记重方法;1=记件方法）按“去皮”.F 04：输入特别信息号,按“去皮”.F 05：输入有用天数,按“去皮”.F 06：输入条码的标志位,按“去皮”.F 07：输入商品编码,按“去皮”.F08：输入商品的名称（起首输入第一个汉字区位码的前两位数字,列如要输入“蓝天”,查字符表“蓝”=“3222”,则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入进程一次类推,……）,按“去皮”输入“00”,按“确认”停止输入回到待机状况.三：发卖秤重商品：放上商品,输入编号,按PLU键（或响应的快捷键）,按打印.计数商品：输入编号,按PLU键（或响应的快捷键）,默认的商品是1件,假如要修改商品的数目,先输入商品的件数,再按倍数键,再按打印键.四：改价钱按功效键,输入编号,按确认,按去皮2次输入新价钱（公斤价钱,以分为单位）,再按确认：例如修改PLU号为123的商品（假如PLU编号是在1—71之间的数字可以直接按键盘上的快捷键）,电子秤为待机状况.1、输入PLU号123,在按下键盘的“PLU”键.2、按两次键盘上的“去皮”键,此时电子秤屏幕第三个格中显示“F02”,输入商品新的单价（每公斤的价钱）,按肯定.六：修改店名：待机状况,按“功效”键,输入“4001”按“确认”,进入第一条汉字文本内容设置（电子秤屏幕的第二个格中显示“1”）.输入汉字区位码.例如第一条汉字文本的内容为“大华”则输入“大”的汉字区位码前两为“20”按去皮在输入后两位“83”,依次类推.大华与晋业进入晋业软件：一：电子秤的设置在“零售治理”—“电子秤设置”.进入“电子秤设定”的界面,在右边“电子秤类型”中选择“大华电子秤_5位单价或者大华电子秤_6位单价”,新增一个电子秤.IP地址：输入秤的IP地址,电子秤默认的IP地址为192.168.0.150.端口：4001.电子秤名字（字母）：可本身设置.下传：要打上对勾.本软件可以同时支撑多台电子秤,此处以一台为例.设置完成后单击保存.二：商品材料的下载进入商品材料的界面,起首要选择您要下载的商品.然后单击下图中的“下传”,软件会提醒你要选择电子秤的类型请选择“大华电子秤”单击肯定,软件会让你输入“条码店名标示符”请输入“99”,并选择所对应的电子秤型号.单击“肯定”软件进行下载.三：查看商品的PLU号在这个界面可以看到PLU对应的具体商品.商品改价钱和更名称等操作后,都须要实时从新下传到电子秤.在此处可以看到每一个商品对应的一个plu号.在秤上按“1”就会显示“hhh”商品.找到“D:\JY_CS_S\dhdzc\Plu下载库DEMO”中的‘DhSet.exe’设置大华秤的下载路径,秤的IP地址,秤的型号.找到“D:\JY_CS_S\dhdzc\Plu下载库DEMO”中的‘VCDemo.exe’双击运行,点“下载”。
大华秤使用说明书
⼤华秤使⽤说明书⽬录⼀、条形码打印计价秤概述 (2)1．1 开箱检查 (2)1．2 LED显⽰ (2)1．3 键盘 (2)1．4 打印机 (2)1．5 规格 (3)1．6 各键功能 (4)1．7 指⽰灯 (4)1．8 标签尺⼨ (4)⼆、条形码打印计价秤的操作指令集 (6)三、条形码打印计价秤调试⼿册 (8)3．1 如何把商品信息⼿⼯输⼊到电⼦秤⾥？ (8)3．2 如何修改电⼦秤的系统参数？ (9)3．3 如何设置标签的格式？ (11)3．4 当更换不同尺⼨的标签时，如何校验标签纸？ (19) 3．5 店名设置 (19)3．6 如何设置特殊信息？ (20)3．7 如何设置PLU快捷键盘？ (22)3．8 重量标定 (23)四、条形码打印计价秤使⽤指南 (25)4．1 开机 (25)4．2 ⼿动复位置零 (25)4．3 PLU的调⽤（称重状态） (25)4．4 PLU的调⽤（计数状态） (26)4．5 单价改变 (26)4．6 折扣 (27)4．7 去⽪ (28)4．8 PLU拷贝 (29)4．9 ⽇期 (30)4．10 ⾃动打印(计重⽅式) (31)4．11 ⾃动打印(计数⽅式) (32)4．12 累计和修正 (32)4．13切换标签纸和连续纸 (34)4．14报表打印功能 (34)4．15 常⽤标签格式调⽤ (34)4．16 IP地址设定 (35)五、条形码打印计价秤打印机操作指南 (36)5．1 BT-UC04824B打印机的简介 (36)5．2 打印机的使⽤ (37)5．3 打印机的⽇常维护 (41)5．4 打印机故障的处理 (42)六、注意事项 (44)⼀、条形码打印计价秤概述1．1 开箱检查1.外观不得有裂纹、擦伤。
2.附件有：电源线、产品保修卡、产品使⽤说明书、区位码字库册、上位机安装软件、RS232通讯线或TCP/IP⽹线（双机直连）。
3.本机不得私⾃打开铅封，否则不予保修和维修。
上海大华条码秤使用说明书模板
欢迎阅读一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU 键：当手工输入商品PLU （条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间+A ，+B F 01F 02F 03F 04F 06F 07F 08三? ，1、 输入PLU 号123，在按下键盘的“PLU ”键。
2、 按两次键盘上的“去皮”键，此时电子秤屏幕第三个格中显示“F 02”，输入商品新的单价（每公斤的价格），按确定。
六：修改店名：待机状态，按“功能”键，输入“4001”按“确认”，进入第一条汉字文本内容设置（电子秤屏幕的第二个格中显示“ 1”）。
输入汉字区位码。
例如第一条汉字文本的内容为“大华”则输入“大”的汉字区位码前两为“20”按去皮在输入后两位“83”，依次类推。
大华与晋业进入晋业软件：一：电子秤的设置欢迎阅读在“零售管理”—“电子秤设置”。
进入“电子秤设定”的界面，在右边“电子秤类型”中选择“大华电子秤_5位单价或者大华电子秤_6位单价”，新增一个电子秤。
端口：4001。
电子秤名字（字母）：可自己设置。
下传：要打上对勾。
本软件可以同时支持多台电子秤，此处以一台为例。
设置完成后单击保存。
二：商品资料的下载进入商品资料的界面，首先要选择您要下载的商品。
然后单击下图中的“下传”，软件会提示你要选择电子秤的类型请选择“大华电子秤”单击确定，软件会让你输入“条码店名标示符”请输入“99IP。
大华电子称设置手册
大华电子称常用设置大部分的设置都可以在秤软件上完成，比如设置IP地址、标签格式等1.初始化秤：待机状态，按“功能”-9371-“确认”。
清将清除秤的PLU、标签、设置等所有信息，恢复出厂设置2.初始化IP：待机状态，按“功能”-8804-“确认”。
将秤的IP地址初始化为192.168.0.1503.设置IP地址（假如设置成192.168.10.123）：待机状态，按“功能”-9002-确认-192-确认-168-确认-10-确认-123-确认4.设置快捷建：即是将某一PLU的商品定义到键位上，比如将PLU为999的商品定义到1号键操作：待机状态，“功能”-55555-“确认”，此时进入0号键定义（实际上没有0号键，0号键是个虚拟的键吗？何用？），直接按“去皮”转到1号键的定义，输入PLU编号999。
定义完后一定记得按“确认”返回。
如果某一号键你不想定义，按“去皮”跳到下一号键定义就行了。
5.系统时间设置：待机状态-“功能”-39704-“确认”-（年份）-“确认”-（月份）-“确认”-（日期）-“确认”-（小时）-“确认”-（分钟）-“确认”6.标签致连续纸切换：开机自检的时候按5，切换到标签纸；按6，切换到连续纸7.设置打印后单价保留：待机状态，按“功能”-39706-“确认”，按“去皮”，直到显示“12CLT-P”，按“00”-“确认”秤操作方法：1.自动打印（计重）：调出PLU，设置好单价后，按“功能”-（5秒内）“打印”，放上商品稳定后即自动打印，按“清除”退出自动模式2.自动打印（计件）：调出PLU，打印数量-“倍数”-“功能”-“打印”-间隔数-“确认”与电脑通信注意：需使用不同的大华秤软件，老秤只能使用"条码包装秤"软件上传和下载PLU，但必须使用"上海大华条码秤上位机1216"来扫描秤的IP，用"条码包装秤"根本扫描不到，这个有点奇怪！新秤使用"上海大华条码秤上位机1216"软件来管理PLU、设置秤参数等。
大华条码电子秤初始化操作设置哪些.docx
大华条码电子秤初始化操作设置哪些
人华电子条码秤产品操作简单，使用该产品的用户都了解初次使用条码秤时需要为电子秤设置一些初始化的流程，以下希望可以帮助到大家。
1、格式化
开机后依次按“代码” f “24681357”〜（屏幕显示SERVICE—MODE）,输入“15” 〜"*”（屏幕显示WORK CONFIG）, -1 （屏幕显示CONFIG 0-1）—“*”，条码秤初始化后自动重启即可。
注：此次操作将会把条码秤中的数据、格式、配置数据恢复到出厂值。
2、给电子条码秤设置秤号
开机后依次按“代码” —"24681357”〜（屏幕显示SERVICE—MODE）,输入“08” （屏幕显示PRIMARY）—（屏幕显示SCALE NUMBER）,输入秤号如“10” ― “*”。
注：电子秤，称号和IP地址是两个概念，与寺岗秤有本质的区别。
秤号是电子秤的称号或是一种标识，IP号只是秤的IP地址。
3、设置电子条码秤IP地址
依次输入以下“代码”〜"24681357”〜（屏幕显示SERVICE—MODE）,输入“21” （屏幕显示NETWORKCONFIG） - "*” （屏幕显示IP ADDRESS）然后屏幕出现一串0, 直接输入IP地址，如192.168.0.10,直接输入192168000010,输入完毕后按“”键（屏幕显示NET MASK）然后屏幕又出现一串0,直接输入子网掩码“255255255000”，输入完毕后一直按“ I ”键，直到秤自动重启后IP设置完毕。
大华称使用手册
1、正视图2、电子秤底座外观及尺寸型号：TM－Aa外形：平台型和立杆型（主板在底部，其余器件在上罩内安装）外观尺寸：平台型（TM－Aa－1/2－a/c）－388×381×160 mm 立杆型（TM－Aa－1/2－b/d）－428×381×500 mm 秤盘尺寸：360×277 mm最大称量及分度：传感器规格3kg 1g/0.5g 5kg6kg 1/2g 8kg15kg 2/5g 20kg30kg 5/10g 50kg 键盘：机械式按键（按钮）；平面触摸式键盘（可选）快捷键数：平台型－31键立杆型－71键显示精度：1/3000 F·S显示：红光LED数码管A皮重窗－4位B净重窗－5位C单价窗－5位D总价窗－7位（可选C单价窗－6位D总价窗－6位）打印：A纸张：标签&收银纸B纸卷规格：标签宽度（Max.60mm）标签纸卷内径（Min.26mm）外径（Max.100mm）收银纸宽度（Max.60mm）内径（Min.10mm）C有效打印宽度：56mmD打印精度：8dots/mmE打印速度：75mm/s电源：220V＋10％－15％50Hz操作温度：0℃～40℃湿度：≤85％RH通讯接口：RS232（串口）－标准（最大传输距离：20m）TCP/IP（以太网）－可选（最大传输距离：1000m）主芯片：PHILIPS P89V51 －CPU用户数据存储：WINBOND W29C040 －Flash Memory系统数据存储器：DS1230Y(HK1235-7) －SRAM时钟：DS12C887 －Real Time Clock标定芯片：X5045 －CPU Supervisor输入、输出芯片：81C55P －I/O通讯芯片：HIN232 －RS232打印机：UC056 －Thermal Printer 开关电源：SW90－4AAC －Power Supply超市零售业条形码相关内容及设计要点1.超市零售业条形码类型1．EAN8（8位码）2．EAN13（13位码）3．EAN13＋5（13位码及附加码，俗称中国码）4．INTERLEA VED 2 OF 5（交叉2、5码）其中：EAN8为8位码，该码只用于对条形码要求较简单的场合，如仅需知道该码代表何种物品即可。
上海大华条码秤使用说明书
一：键盘介绍：快捷键（1-71号白色按键）：设置或调用商品，使商品快速调用打印PLU键：当手工输入商品PLU（条码）后，按该键调出商品功能键：按该键可进入设置程序，设置秤的各项参数数字键0-9：在任何情况下输入数字倍数键：在商品计个的情况下输入多件商品清除键：清除错误信息确认键：确定，保存日期键：查看时间打印键：打印标签去皮键：减掉商品的皮重置零键：在电子秤不为零是按置零键手工回零+A，+B，+C，+D，折扣，修正键一般在标签状态不使用，只在收银状态使用二：在电子秤手工增加PLU信息编辑：本秤可存储4000条P LU信息：先按“功能”键，输入PLU编号，按“确认”。
此时电子秤屏幕第三个格中显示F00：参数设置，按“去皮”。
F 01：输入皮重值（注：在定重方式时皮重为定重值）按“去皮”。
F 02：输入商品的单价（以分为单位，每公斤的价格）按“去皮”。
F 03：选择计价方式（0=记重方式；1=记件方式）按“去皮”。
F 04：输入特殊信息号，按“去皮”。
F 05：输入有效天数，按“去皮”。
F 06：输入条码的标志位，按“去皮”。
F 07：输入商品编码，按“去皮”。
F 08：输入商品的名称（首先输入第一个汉字区位码的前两位数字，列如要输入“蓝天”，查字符表“蓝”=“3222”，则此处输入“32”按“去皮”键然后输入“蓝”的后两位）“去皮”（其余汉字的输入过程一次类推，……），按“去皮”输入“00”，按“确认”结束输入回到待机状态。
三：销售秤重商品：放上商品，输入编号，按PLU键（或相应的快捷键），按打印。
计数商品：输入编号，按PLU键（或相应的快捷键），默认的商品是1件，如果要修改商品的数量，先输入商品的件数，再按倍数键，再按打印键。
四：改价格按功能键，输入编号，按确认，按去皮2次输入新价格（公斤价格，以分为单位），再按确认：例如修改PLU号为123的商品（如果PLU编号是在1—71之间的数字可以直接按键盘上的快捷键），电子秤为待机状态。
大华电子秤校正方法
大华电子秤校正方法大华电子秤校正方法大华TM条形码打印计价秤标定方法(I)适用型号：TM-Aa-1、TM-Aa-2、TM-Aa-3、TM-Aa-6、TM-Aa-7、SY-Aa-1（标定之前请先将条形码打印计价秤主机板上的短接片（J6）拨至“ON”的位置；标定结束后请将短接片拨回至“OFF”）1. 待机状态下按功能（此时皮重框显示“FUNC”）2. 输入543213. 按确认（此时总价窗显示54321）4. 按确认（此时单价窗显示“grad”，总价窗显示一个分度数X）5. 输入分度值（3kg为1；6kg为2；15kg为5；30kg为10）6. 按确认（此时单价窗显示“FULL”，总价窗显示一个满称量数）7. 输入秤的满称量（如15kg，输入15000）8. 按确认（此时单价窗显示“over”）9. 输入超载量（一般为10倍分度数，如15kg秤为50）10. 按确认（此时单价窗显示“load”）11. 输入加载砝码的重量值12. 按确认（此时总价窗显示“noload”）13. 秤上保持空载，待稳定等亮起后按确认14. 此时总价窗显示“addload”，放上砝码15. 待稳定等亮起后，按确认，此时电子秤返回称重状态，净重窗显示砝码重量值，标定完成。
大华LED计重台秤/计重仪表标定方法（Ⅲ）适用型号：TCS-Aa-3a、XK3170-B-4a在开机自检过程中，按下[设定]键，标定灯亮，具体步骤如下：[设定] 进入标定状态，标定灯亮，显示 / G 5 /[选择] 选择分度值[设定] 显示 / D 0 /[选择] 选择小数点位数[设定] 显示 / F 3000 /[选择] 选择满量程[设定] 显示 / V 45 / 显示超载值[设定] 显示 / L 3000 /[选择] 选择加载重量满称量[设定] 显示 / Z 0 / 空载秤盘上不要加东西等待稳定灯亮[设定] 显示 / A 3000 / 加载加上标准重量待稳定灯亮[设定] 推出重量标定状态标定灯灭通讯l 通讯协议按键发送[清除/通讯]PC机指令询问发送ASCII码21H 0DH，即“！”加“回车”l 电子秤发送NxxxxxTxxxxxGxxxxx AxxxxxBxxxxxCxxxxxDxxxxxExxxxxxxxF0DH 0AH 03H l 协议解析发送内容都是ASCII码N 后面是净重带小数点的，可五位数字T 后面是皮重带小数点的，可五位数字G 后面是毛重带小数点的，可五位数字毛重后面带一空格（20H）,空格后面是ASCII码AA 后面是五位数字净重无小数点B 后面是五位数字皮重无小数点C 后面是五位数字毛重无小数点D后面是五位数字累计次数无小数点E后面是七位数字累计重量无小数点以ASCII码 D, 0DH,0AH 03H结束大华LED计重台秤/计重仪表标定方法(I)适用型号：TCS-Aa-1b、1b+、XK3170-B-2b、2b+1. 开机使电子秤进入零位状态2. 按标定键一次后，按0.2183. 按标定键一次后，待约5秒钟，此时有“笛”一声响4. 放上满称量砝码，（例如：150kg电子秤放上150kg砝码，或适当比例重量的砝码）按标定键一次，待约5秒钟，此时有“笛”一声响5. 输入满称量值，（例如：150kg电子秤按150.00，或者输入砝码的相对应比例重量值）按标定键一次6. 再输入满称量值（例如：150kg电子秤按150.00，）7. 按标定键一次后，输入281.8，按标定键一次8. 此时显示满称量值，标定结束。
大华电子称设置
之阳早格格创做减少商品：功能→输进减少商品的货号→确认→来皮（来皮往下翻，置整往上翻）→来皮→隐现F-02是输进单价，以分为单位→来皮→隐现F-03是输进单价单位，默认为0，是计沉，按6为袋→来皮→来皮→隐现F-06时再次输进减少商品的货号→来皮→隐现F-07是输进商品称呼（每个汉字有4位数字，每输2位按来皮键，汉字输进中断后再输进00，末尾按确认键）曲交键定义：功能→输进55555→确认→来皮→来皮→输进商品货号→依次下来最多树立71个曲交键→确认建改商品代价：功能→输进要建改商品的PLU号→确认→来皮→来皮→正在称上隐现F-02时，输进新代价（注意是输进每公斤的单价）→确认电子秤大概存留以下情况而无法挨印的怎么样办理：一、挨印纸不拆置精确，精确拆置祥睹《条形码挨印计价称使用证明书籍》20-22页两、挨印纸弛典型分歧过失，挨印纸分标签纸战连绝纸，如果使用标签纸，闭机→按住5键不紧并启机→稍等片刻（电子秤加进自检状态）→闭机→启机，如果使用连绝纸，闭机→按住6键不紧并启机→稍等片刻（电子秤加进自检状态）→闭机→启机，被秤沉的东西不克不迭矮于100克，如果要秤沉小于100克的东西需要改用小量程的电子秤大华电子称树立要领电子秤大浑：功能→输进9371→确认电子称称沉禁绝怎么样安排：功能→输进54321→确认→确认→确认（分度数）→确认（谦称沉量）→确认（超限沉量）→输进30000（即采用加载沉量30公斤，也可按需要安排）→确认→确认并稍等片刻→搁上等于加载沉量的砝码，稍等片刻→确认树立标记位：功能→输进22222→确认→按置整或者来皮曲至隐现F-68输进02→确认树立条码纸60cmX40cm要领：功能→输进22222→确认→按来皮隐现F-01输进标签宽度60mm宽输56→按来皮隐现F-02输进标签少度少40mm输进39→确认四舍五进抹整，条码典型，条码要领：功能→输进22222→确认→按置整（‘来皮’键往下翻，‘置整’键往上翻）→隐现F-64输进02（02表示13位码）→来皮→隐现F-65输进01（树立条码要领）→依次按来皮或者置整隐现F-69输进01（01表示四舍五进）→确认树立店名：功能→输进33333→确认→输进店名（每个汉字有4位数字，每输2位按来皮键，汉字输进中断后再输进00，末尾按确认键）电子秤大概存留以下情况而无法挨印的怎么样办理：挨印纸不拆置精确，精确拆置祥睹《条形码挨印计价称使用证明书籍》20-22页挨印纸弛典型分歧过失，挨印纸分标签纸战连绝纸，如果使用标签纸，闭机→按住5键不紧并启机→稍等片刻（电子秤加进自检状态）→闭机→启机，如果使用连绝纸，闭机→按住6键不紧并启机→稍等片刻（电子秤加进自检状态）→闭机→启机，被秤沉的东西不克不迭矮于100克，如果要秤沉小于100克的东西需要改用小量程的电子秤1初初网卡IP天点：待机状态按“功能”键，按“9001”确认初初化网卡IP为192.168.0.1502脚工建改IP 待机状态按“功能”键，按“9002”确认，输进“192”确认，输进“168”确认，输进“1”确认，输进“10”确认.则把IP建改为“”。
大华大河天河世伟
大华电子秤调试方法1.打开机盖，插上短路环。
2.开机。
按“去皮”键，单价窗显示一个“0”。
3.再输入888888，按“去皮”键几秒后，4.显示“0.000 LOAD———”。
加1/3砝码。
再按“去皮”键，显示“0.000 LOAD 0”。
输入砝码重量值，再按“去皮”。
输入砝码的满程值。
5.再按“去皮”。
几秒后完成上海大华TM-Aa电子条码秤（满量调试）1.确保秤上无异物，2.开机。
按[功能]键一次，然后输入[5][4][3][2][1]，输完后按[确认]键，此时屏幕显示“pass----54321”3.按[确认]键，选择分度值，4.然后按[确认]键，此时显示此秤的最大秤量，5.再一次按[确认]键，显示内码值，6.再一次按[确认]显示“CAL coad 15000”按[确认]显示“xx no LOAD”7.再一次按[确认]键后放上满量砝码，待稳定灯亮后按[确认]键完成标定。
五强电子秤1.打开机盖，插上短路环。
2.在开机的同时按“5 1 6 8”键，进入调试状态。
3.加1/3的砝码进行调试。
按“累计”键，进入自动调试状态。
显示1/3砝码值，即完成调试大河电子秤调试方法1.按“⑨⑦⑤⑤”键，单价窗显示一个“0”。
2.再输入②⑧①②③，3.按“去皮”键几秒后，显示“0.000 LOAD———”。
4.加1/3砝码。
再按“去皮”键，显示“0.000 LOAD 0”。
输入砝码重量值，再按“去皮”。
输入砝码的满程值。
5.再按“去皮”。
几秒后完成调试。
大河电子台秤的调试1.按“⑨⑦⑤⑤”键，按“去皮”键单价窗显示一个“0”。
2.再输入②☉①②③，按“输入”键几秒后，3.显示“0.000 LOAD———”。
4.加1/3砝码。
再按“输入”键，显示“0.000 LOAD 0”输入砝码重量值，5.再按“输入”。
输入砝码的满程值。
6.再按“输入”。
几秒后完成调试。
<世伟电子秤调试方法1.打开机盖，插上短路环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
条码打印秤1103003*版上位机使用说明书11030030版条码打印秤是在原有条码秤的基础上根据客户要求而开发出的新一代条码打印秤下面就11030030上位机软件的使用给大家介绍一下(所有窗口的关闭建议使用退出按钮)
一店名下载
点击标签格式菜单下的店名下载子菜单弹出店名下载操作窗口如图1-1 所示
图1-1
1.1串口下载
输入标签上要打印的店名(必须全部为汉字)选择输出的com端口(默认为com1)和填写间隔时间(默认为1200毫秒该时间可根据客户需求及下载成功率进行修改间隔时间长下载速度慢
成功率高反之下载速度快成功率低)最后点击串口下载
完成此项操作
1.2 TCP/IP下载
输入标签上要打印的店名(必须全部为汉字)填写间隔时间(要求与串口下载相同)秤的IP地址(默认为192.168.0.150秤IP地址和端口的设置见第三小节)端口(默认为4001)点击TCP/IP下载
完成此项操作
二时间下载
点击标签格式菜单下的时间下载子菜单弹出时间下载操作窗口如图2-1 所示
图2-1
下载前填写标签上要打印的时间(默认为当前系统时间时间输入格
式为YY MM DD HH:MM点击当前时间时还原为当前系统时间)其余下载步骤同第一小节中的店名下载
三条码秤IP地址和端口的修改
点击编辑条码秤IP菜单弹出Configurator 窗口点击Broad
Search菜单搜索出条码秤的IP地址如图3-1所示.
图3-1
双击查询到的IP地址可修改其相关设置如图3-2所示
图3-2
其固定的一些参数应为OP_Mode下的Port 1 为TCP Server
Serial Settings下的Baud Rate 为9600Parity 为None Data
Bits为8Stop Bits为1Flow Control 为None UART FIFO
为Disable
四条码秤参数设置和标签参数设置(在该版本芯片中条码秤参数
和标签参数可以分开下载)
4.1条码秤参数设置
点击标签格式菜单下的条码秤参数设置子菜单弹出条码秤参数设置操作窗口如图4-1 所示
图4-1
该步操作比较简单在此不累赘阐述(其中收银纸打印状态的
作用是选择连续纸状态下收银纸的表头和表尾是否打印)
4.2标签参数设置
点击标签格式菜单下的标签参数设置子菜单弹出标签参数设置操作窗口如图4-2 所示
图4-2
新建―――――创建一个新的标签文档
打开―――――打开已保存的标签格式(*.Lab)
设置完毕―――在下载前必须点击此按钮以便确认标签设置已
完成点击后将弹出一个显示下载代码的对话
框
保存―――――在点击了设置完毕后点击该键用以保存
当前设置的标签格式(*.Lab)
串口下载TCP/IP下载以及下载设置的操作与第一小节中的
店名下载相同
下面将具体介绍标签的设计操作
1. 在设置打印标签纸尺寸中填写对应的标签纸长宽
2. 点击中间的复选式列表框以选取标签上的打印类容选取后
会出现对应的设计元素图片按住鼠标拖动该图片(建议鼠标
按住该图片的四角进行拖动)到设计的位置即可若设计的标
签元素是旋转一定角度后的(例如要做的是旋转了90的店名)则先点击标签方向下拉框选取对应的角度(如90 )然后在列表框中选取所要的标签元素(如店名)
3. 坐标微调的作用有两个 A.显示标签元素拖动过程中的坐
标(该坐标本身只是标签元素相对位置的一种表示对用户需
要设计标签样式的结果没有任何影响) B.输入数值后回车可将标签元素移动到相应位置例如已设计好包装日期元素的坐标位置是(11281653)想要将下一个元素单价(元/kg)
的位置与它横向对齐则点击单价(元/kg)图片然后在左上角Top坐标中输入1653敲击回车键即可
4. 标签元素字体的设置双击标签元素图片弹出标签字体设
置窗口选择对应的字体即可其中要注意的是条形码
字体的设置如图4-3所示中注意事项
图4-3
5. 设计完成后点击设置完毕即可进行下一步操作
五PLU的输入修改导入导出和打印
点击PLU信息菜单下的PLU修改及TCP/IP下载子菜单
弹出TCP/IP通讯窗口如图5-1所示
图5-1
点击PLU修改弹出PLU信息库窗口如图5-2所示
图5-2
PLU的输入和修改―――输入或修改PLU前先点击PLU信息修改菜单或是点击开锁图片按钮然后在表格中输入PLU
信息(注意操作窗口下面的注意事项)
PLU的保存―――在输入完后点击PLU信息锁定菜单或是点击闭锁图片按钮
PLU的导出―――点击PLU信息导出菜单或是点击
图片按钮即可导出(注意导出的文件名不可与已有文件名相同)
PLU的导入―――导入之前必须先将数据清空方法是点击PLU 信息清空菜单或是点击图片按钮然后再进行导入方法是
点击PLU信息导入菜单或是点击图片按钮
PLU数据库的打印―――点击数据打印菜单打印当前数据库中所有PLU的信息
六PLU信息的下载
6.1 TCP/IP下载
点击PLU信息菜单下的PLU修改及TCP/IP下载子菜单
弹出TCP/IP通讯窗口如图5-1所示具体下载方法如下
1. 在列表框中选择需要下载条码秤的IP若不存在则点击添加
按钮输入IP地址和端口秤的IP地址和端口设置见第三小节
2. 分别输入联机延时发送延时和断开延时延时长下载速度慢
成功率高延时短下载速度快成功率低
3. 输入要下载PLU的范围(从到)其中下载的序号必须是
连续的
例如输入从1到10但是数据库中5号PLU不存在则系
统会提示你下载的序号不是连续的那么你就需要先下载1到4号PLU再下载6到10号PLU
如果只是下载一个PLU(如8号PLU)那么应输入从8到8
以此类推
4. 设置完毕后点击PLU下载按钮完成PLU的TCP/IP下载操
作
6.2 PLU串口下载
点击PLU信息菜单下的PLU串口下载子菜单弹出串口下载窗口如图6-2所示
图6-2
其下载设置操作与TCP/IP下载的相同只是要选择端口为com口
七汉字区位码表的查询
该功能主要是为了方便用户在秤上手工操作时查询汉字的区位码避免了查区位码转换表的麻烦
点击区位码转换菜单弹出区位码转换窗口如图7-1所
示
图7-1
输入要转换的汉字点击转换按钮弹出信息框显示转换后汉字的区位码(每个汉字的区位码用隔开)并在文本框中显示出
来
八报表的查看
8.1 TCP/IP通讯下的报表查看
点击PLU信息菜单下的PLU修改及TCP/IP下载子菜单
弹出TCP/IP通讯窗口如图5-1所示选择要查看报表的条码秤的IP地址点击报表查看此时在下方的信息栏中会显示出报
表的相关信息(若该秤未曾进行交易或交易记录被清除则只是显示
连接成功的信息)
8.2 串口通讯下的报表查看
点击报表通讯弹出串口通讯下的报表查看如图8-2所示
图8-2
选择通讯端口后点击接收在信息框中会显示接收到的交易信
息可以报讯该信息也可查询某一种物品的交易信息
九特殊信息的下载
点击标签格式菜单下的特殊信息下载子菜单弹出特殊信息下载窗口如图9-1所示
图9-1
选择特殊信息号(19)输入对应的特殊信息(必须为汉字)其余部
分的下载设置与第一小节中的店名下载相同在此不再累赘。
