汽车构造与原理(一).pptx
合集下载
汽车基本构造与原理PPT课件
第9页/共47页
转向系
• 3.转向系：汽车上用来改变或恢复其行驶方向
的专设机构称为汽车转向系统。转向系统的基
本组成：
• a.转向操纵机构 主要由转向盘、转向轴、转向 管柱等组成。
• b.转向器 将转向盘的转动变为转向摇臂的摆动 或齿条轴的直线往复运动， 并对转向操纵 力进 行放大的机构。转向器一般固定在汽车车架或 车身上，转向操纵力通过转向器后 一般还会改 变传动方向。
三个主要系统的介绍
• 1.冷却系：一般由水箱、水泵、散热器、风扇、节 温器、水温表和放水开关组成。汽车 发动机采 用两种冷却方式，即空气冷却和水冷却。一般 汽车发动机多采用水冷却。
• 2.润滑系：发动机润滑系由机油泵、集滤器、机油 滤清器、油道、限压阀、机油表、感 压塞及油 尺等组成。
• 3.燃料系：汽油机燃料系由汽油箱、汽油表、汽油 管、汽油滤清器、汽第油3页/泵共47、页 化油器、 空气滤清
• 差速器的作用就是在向两边半轴传递动力的同时，允 许两边半轴 以不同的转速旋转， 满足两边车轮尽可能以纯滚动的形式作不 等距行驶， 减少轮胎与地面的摩擦。
第33页/共47页
汽车的悬挂系统
• 悬挂是汽车的车架与车桥或车轮之间的一切传
力连接装置的总称。
第34页/共47页
• 悬架的主节 整车
• 一、汽车一般由发动机、底盘、车身和电 气设备等四个基本部分组成。
第1页/共47页
汽车发动机
• 发动机是汽车的动力装置。由 两大机 构 五大系组成： • 两大机构: 1.曲柄连杆机构；2.配气机 构； • 五大系: 1.燃料供给系；2.冷却系；3. 润滑系；4.点火系；5.起动系.
第2页/共47页
• 2.起动机： 其作用是将电能转变成机械能， 带动曲轴旋转， 起动发动机。 起 动机使用时， 应注意每次起动时间不得超过 5 秒，每次使用间隔不小于 10-15 秒，连续使用不得超 过 3 次。若连续起动时间过长，将造成蓄电池大量放电和 起动机线圈过热冒烟，极易 损坏机件。

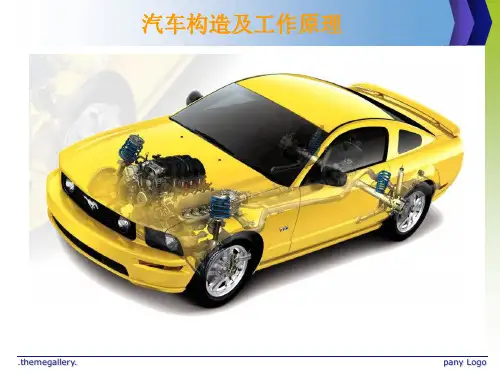

汽车构造及原理
.themegallery.
返回
pany Logo
是否采用增压分类
.themegallery.
pany Logo
1.2发动机常用术语
.themegallery.
pany Logo
上止点:（TDC）top dead center
.themegallery.
pany Logo
下止点:（BDC）bottom dead center
.themegallery.
pany Logo
四冲程柴油机
.themegallery.
pany Logo
进气过程
.themegallery.
pany Logo
压缩过程
.themegallery.
pany Logo
做功冲程
.themegallery.
pany Logo
排气冲程
.themegallery.
.themegallery.
pany Logo
燃烧室容积: bustion chamber volume
.themegallery.
气缸总容积 : cylinder volume
pany Logo
压缩比: ratio of pression
.themegallery.
pany Logo
1.3四冲程汽油机的工作原理
工作循环：发动机将热能转化为机械 能,必经过进气、压缩、作功、排气四 个过程，每完成一次这样的过程称一 个工作循环。
1、进气行程 2、压缩行程 3、作功行程 4、排气行程
.themegallery.
pany Logo
排气 门 关闭
进气行程
活 塞
温度370~440 K, 压力
汽车基本结构及工作原理ppt课件
69
4.电子控制动力转向系
理想的转向系应使汽车在静止或低速行驶时， 转向所需操纵力小，轻便省力；而在中高速行 驶时，转向操纵力稍大，增加驾驶员的“路 感”，提高操纵稳定性，保证高速行车的安全。 传统的机械式转向系不能达到这个要求，而电 子控制动力转向系可以满足。
70
5.汽车四轮转向
●汽车四轮转向是对后轮也进行转向操纵的系 统。 ●前后转向轮的转向控制有同相和逆相两种情 况，逆相式的转弯半径比两轮转向的转弯半径 小，提高了汽车转向的机动性，适于汽车低速 行驶；同相式在转向时车身与行驶方向的偏转 角小，提高了操纵稳定性，适于汽车的高速行 驶。
件。 （2）组成： 主要由气缸体、气缸、气缸盖、气缸垫、
曲轴箱和油底壳等组成
23
2．曲柄连杆机构
（1）作用 将活塞顶的燃气压力转变为曲轴的转矩，
输出机械能。 （2）主要组成 主要由活塞、活塞环、活塞销、连杆、连
杆瓦、曲轴、飞轮等组成
24
3．换气系统
（1）作用 按照发动机要求，定时开闭进、排气门，
（1）作用 ●保证发动机在适宜的温度范围内工 作。 （2）冷却方式 ●有水冷和风冷两种。现代汽车几乎 都采用强制水冷。
39
（5）冷却液
冷却液种类 ➢有水及加有防冻剂的防冻液。 水冷却液使用注意 ➢不宜添加河水、井水等含矿物质的水，应添 加雨水、雪水或离子交换水。 ➢在严寒冬季易结冰，需放水过夜，否则会使 造成结冰时体积膨胀，胀裂机体、气缸盖的 严重事故。
46
2.ห้องสมุดไป่ตู้汽车变速器
（1）变速器功用 改变传动比，以适应汽车在各种行驶条件 下所需的牵引力和合适的行驶速度； 实现倒车； 利用空档切断离合器与传动轴之间的动力 传递，以便汽车换档和发动机起动及怠速运 转。
4.电子控制动力转向系
理想的转向系应使汽车在静止或低速行驶时， 转向所需操纵力小，轻便省力；而在中高速行 驶时，转向操纵力稍大，增加驾驶员的“路 感”，提高操纵稳定性，保证高速行车的安全。 传统的机械式转向系不能达到这个要求，而电 子控制动力转向系可以满足。
70
5.汽车四轮转向
●汽车四轮转向是对后轮也进行转向操纵的系 统。 ●前后转向轮的转向控制有同相和逆相两种情 况，逆相式的转弯半径比两轮转向的转弯半径 小，提高了汽车转向的机动性，适于汽车低速 行驶；同相式在转向时车身与行驶方向的偏转 角小，提高了操纵稳定性，适于汽车的高速行 驶。
件。 （2）组成： 主要由气缸体、气缸、气缸盖、气缸垫、
曲轴箱和油底壳等组成
23
2．曲柄连杆机构
（1）作用 将活塞顶的燃气压力转变为曲轴的转矩，
输出机械能。 （2）主要组成 主要由活塞、活塞环、活塞销、连杆、连
杆瓦、曲轴、飞轮等组成
24
3．换气系统
（1）作用 按照发动机要求，定时开闭进、排气门，
（1）作用 ●保证发动机在适宜的温度范围内工 作。 （2）冷却方式 ●有水冷和风冷两种。现代汽车几乎 都采用强制水冷。
39
（5）冷却液
冷却液种类 ➢有水及加有防冻剂的防冻液。 水冷却液使用注意 ➢不宜添加河水、井水等含矿物质的水，应添 加雨水、雪水或离子交换水。 ➢在严寒冬季易结冰，需放水过夜，否则会使 造成结冰时体积膨胀，胀裂机体、气缸盖的 严重事故。
46
2.ห้องสมุดไป่ตู้汽车变速器
（1）变速器功用 改变传动比，以适应汽车在各种行驶条件 下所需的牵引力和合适的行驶速度； 实现倒车； 利用空档切断离合器与传动轴之间的动力 传递，以便汽车换档和发动机起动及怠速运 转。
汽车构造全解课件.pptx
▪ 种类：气门配气、气口配气；汽车发动机一 般采用气门配气机构。
▪ 组成：由气门组和气门传动组组成。
① 气门组：气门、气门导管、气门座和气门 弹簧等。
② 气门传动组：凸轮轴、凸轮轴正时齿轮、 挺柱、推杆、摇臂和摇臂轴。
2.4 燃料（柴油机）供给系
柴油供给装置：油箱、柴油粗滤器、输油泵、柴油细滤器 组成空喷气油供泵给、装喷置油：器空、气油滤管清吸、器、油进管气管、进气道
1、护罩 2、电动风扇 3、V带 4、散热器 5、从动风扇 6、水泵带轮 7、 水泵组件 8、气缸体水道 9、气缸盖水道 10、热敏开关 11、进气歧管出水管 12、膨胀箱管 13.冷却液膨胀箱 14、排汽管 15、冷却液下橡胶软管 16、 冷却液上橡胶软管 17、电动风扇 双速热敏开关 18、膨胀箱盖
当汽车总质量小于 10t 时，前面以“0”占 位；
当汽车总质量大于100t 时，允许用三位数 字
▪ 例： LT 4258
LT：表示洛阳一拖； 4 ：表示牵引车； 25：表示汽车总质量为25t； 8 ：表示企业自定产品序号
1.2 汽车的总体结构
▪ 汽车通常由发动机、传动装置、行驶和控制 装置、车身和电气设备等组成。
▪ 尾部：分为两部分，前部分表示专用汽车分 类代号，后部分是企业自定代号(基本型汽车 一般没有尾部)。
汽车型号中部四位数含义
首位数字表示类型 中间两位数表示各类汽车的主要特征参数 末位数字表示企业自定产品序号
载货汽车
1 表示汽车总质量（单位为 t ）的数值；
越野汽车 自卸汽车 牵引汽车 专用汽车 客车
▪ 电气设备是汽车的重要组成部分，它包括电 源、起动系、照明和信号装置、空调、仪表 和报警系统以及辅助电气等。
1.3 汽车的基本尺寸参数
▪ 组成：由气门组和气门传动组组成。
① 气门组：气门、气门导管、气门座和气门 弹簧等。
② 气门传动组：凸轮轴、凸轮轴正时齿轮、 挺柱、推杆、摇臂和摇臂轴。
2.4 燃料（柴油机）供给系
柴油供给装置：油箱、柴油粗滤器、输油泵、柴油细滤器 组成空喷气油供泵给、装喷置油：器空、气油滤管清吸、器、油进管气管、进气道
1、护罩 2、电动风扇 3、V带 4、散热器 5、从动风扇 6、水泵带轮 7、 水泵组件 8、气缸体水道 9、气缸盖水道 10、热敏开关 11、进气歧管出水管 12、膨胀箱管 13.冷却液膨胀箱 14、排汽管 15、冷却液下橡胶软管 16、 冷却液上橡胶软管 17、电动风扇 双速热敏开关 18、膨胀箱盖
当汽车总质量小于 10t 时，前面以“0”占 位；
当汽车总质量大于100t 时，允许用三位数 字
▪ 例： LT 4258
LT：表示洛阳一拖； 4 ：表示牵引车； 25：表示汽车总质量为25t； 8 ：表示企业自定产品序号
1.2 汽车的总体结构
▪ 汽车通常由发动机、传动装置、行驶和控制 装置、车身和电气设备等组成。
▪ 尾部：分为两部分，前部分表示专用汽车分 类代号，后部分是企业自定代号(基本型汽车 一般没有尾部)。
汽车型号中部四位数含义
首位数字表示类型 中间两位数表示各类汽车的主要特征参数 末位数字表示企业自定产品序号
载货汽车
1 表示汽车总质量（单位为 t ）的数值；
越野汽车 自卸汽车 牵引汽车 专用汽车 客车
▪ 电气设备是汽车的重要组成部分，它包括电 源、起动系、照明和信号装置、空调、仪表 和报警系统以及辅助电气等。
1.3 汽车的基本尺寸参数
图解汽车构造与原理电子课件
《视频图解汽车构造与原理》
思考题
2.1 发动机气缸排列形式主要有哪三种？ 2.2 直列发动机有什么优点和缺点？ 2.3 V形发动机有什么优点和缺点？ 2.4 水平对置发动机有什么优点和缺点？ 2.5 W形发动机与V形发动机相比有什么优点？
《视频图解汽车构造与原理》
第一节 发动机动力来源
什么说发动机动力来自于爆炸？ 什么是内燃机和外燃机？ 怎样计算发动机排气量和压缩比？
第四节 机械增压器
机械增压器是怎样工作的？
机械增压和涡轮增压有什么区别？
涡轮增压是利用发动机排出废气的动力 来推动涡轮转动的，然后再带动空气压 缩机将即将进入发动机气缸的空气压缩， 从而提高发动机的进气量，达到提高发 动机动力输出的目的。而机械增压就不 同了，它的空气压缩机是由发动机直接 带动的，然后也是对即将进入气缸的空 气进行压缩，从而达到提高发动机动力 输出的目的。
《视频图解汽车构造与原理》
第三节 可变气门技术
可变气门有什么优点？
奔驰CAMTRONIC可变气门是怎样工作的？ 宝马Valvetronic电子气门是怎样工作的？ 本田VTEC可变气门是怎么回事？
奥迪AVS可变气门是怎么回事？ 在发动机高负载的情况下，AVS将凸轮向右推动7毫米，使角度较大 的凸轮得以推动气门顶杆。在此情况下，气门升程可达到11毫米，以 提供燃烧室最佳的进气流量和进气流速，实现更加强劲的动力输出。 而在发动机低负载时，为了追求发动机的节油性能，AVS将凸轮推到 左侧，以较小角度的凸轮推动气门顶杆。此时，气门升程可在2~5.7 毫米间进行调整。
《视频图解汽车构造与原理》
《图解汽车构造与原理》
第一章 汽车总体构造 第二章 发动机基本构造 第三章 发动机基本原理 第四章 曲柄连杆与配气机构 第五章 发动机进排气系统 第六章 发动机燃油供给系统 第七章 发动机点火与起动系统 第八章 发动机冷却与润滑系统 第九章 汽车变速器
第三章_汽车原理与构造1
汽车文化与汽车新技术
第三章 汽车原理与构造
3·1 汽车总体构造 3·2 汽车发动机 3·3 汽车传动系统 3·4 汽车行驶系统 3·5 汽车转向与制动系统 3·6 汽车车身及附属设备 3·7 汽车基本性能
1
3·1 汽车总体构造
汽车文化与汽车新技术
汽车基本构造
汽车在结构上可以分为以下四大部分： 1、发动机 2、底盘 3、车身 4、电器系统
25
3·2 汽车发动机
曲柄连杆机构
曲轴飞轮组：
汽车文化与汽车新技术
曲轴飞轮组主要由曲 轴和飞轮以及其它 不同功用的零件和 附件组成：
1曲轴V带轮 2正时齿形带轮 3曲轴 4、6、8、10 止推
片 5主轴承上轴瓦 7飞轮及齿圈总成 9主轴承下轴瓦
26
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
时，火花塞点燃可燃混合气，活塞下
移作功。当活塞接近下止点时排气孔
开启，废气冲出；随后换气孔开启，
受预压的可燃混合气冲人气缸，驱除
废气，进行换气过程。
19
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
功能： 将燃料燃烧时产生的热能转变为活塞往复运动的 机械能，再通过连杆将活塞的往复运动变为曲轴 的旋转运动而对外输出动力。
的高温、高压燃气大量漏入
曲轴箱，同时还将活塞顶部
的大部分热量传导到气缸壁，
再由冷却水或空气带走。
24
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
活塞连杆组：
2、活塞销: 活塞销的作用是连接活塞和连杆 小头，将活塞承受的气体作用力 传给连杆。
3、连杆: 连杆的作用是连接活塞与曲轴， 并把活塞承受的气体压力传给曲 轴，使活塞的往复运动变成曲轴 的旋转运动。连杆由连杆小头、 连杆杆身和连杆大头三部分组成。
第三章 汽车原理与构造
3·1 汽车总体构造 3·2 汽车发动机 3·3 汽车传动系统 3·4 汽车行驶系统 3·5 汽车转向与制动系统 3·6 汽车车身及附属设备 3·7 汽车基本性能
1
3·1 汽车总体构造
汽车文化与汽车新技术
汽车基本构造
汽车在结构上可以分为以下四大部分： 1、发动机 2、底盘 3、车身 4、电器系统
25
3·2 汽车发动机
曲柄连杆机构
曲轴飞轮组：
汽车文化与汽车新技术
曲轴飞轮组主要由曲 轴和飞轮以及其它 不同功用的零件和 附件组成：
1曲轴V带轮 2正时齿形带轮 3曲轴 4、6、8、10 止推
片 5主轴承上轴瓦 7飞轮及齿圈总成 9主轴承下轴瓦
26
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
时，火花塞点燃可燃混合气，活塞下
移作功。当活塞接近下止点时排气孔
开启，废气冲出；随后换气孔开启，
受预压的可燃混合气冲人气缸，驱除
废气，进行换气过程。
19
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
功能： 将燃料燃烧时产生的热能转变为活塞往复运动的 机械能，再通过连杆将活塞的往复运动变为曲轴 的旋转运动而对外输出动力。
的高温、高压燃气大量漏入
曲轴箱，同时还将活塞顶部
的大部分热量传导到气缸壁，
再由冷却水或空气带走。
24
3·2 汽车发动机
汽车文化与汽车新技术
曲柄连杆机构
活塞连杆组：
2、活塞销: 活塞销的作用是连接活塞和连杆 小头，将活塞承受的气体作用力 传给连杆。
3、连杆: 连杆的作用是连接活塞与曲轴， 并把活塞承受的气体压力传给曲 轴，使活塞的往复运动变成曲轴 的旋转运动。连杆由连杆小头、 连杆杆身和连杆大头三部分组成。
