模拟电子技术习题及答案

模拟电子技术第1章半导体二极管及其基本应用1．1 填空题1．半导体中有空穴和自由电子两种载流子参与导电。

2．本征半导体中，若掺入微量的五价元素，则形成 N 型半导体，其多数载流子是电子；若掺入微量的三价元素，则形成 P 型半导体，其多数载流子是空穴。

3．PN结在正偏时导通反偏时截止，这种特性称为单向导电性。

4．当温度升高时，二极管的反向饱和电流将增大，正向压降将减小。

5．整流电路是利用二极管的单向导电性，将交流电变为单向脉动的直流电。

稳压二极管是利用二极管的反向击穿特性实现稳压的。

6．发光二极管是一种通以正向电流就会发光的二极管。

7．光电二极管能将光信号转变为电信号，它工作时需加反向偏置电压。

8．测得某二极管的正向电流为1 mA，正向压降为0.65 V，该二极管的直流电阻等于 650 Ω，交流电阻等于 26 Ω。

1．2 单选题1．杂质半导体中，多数载流子的浓度主要取决于( C )。

A．温度 B．掺杂工艺 C．掺杂浓度 D．晶格缺陷2．PN结形成后，空间电荷区由( D )构成。

A．价电子 B．自由电子 C．空穴 D．杂质离子3．硅二极管的反向电流很小，其大小随反向电压的增大而( B )。

A．减小 B．基本不变 C．增大4．流过二极管的正向电流增大，其直流电阻将( C )。

A．增大 B．基本不变 C．减小5．变容二极管在电路中主要用作( D )。

、A．整流 B．稳压 C．发光 D．可变电容器1．3 是非题1．在N型半导体中如果掺人足够量的三价元素，可将其改型为P型半导体。

( √ )2．因为N型半导体的多子是自由电子，所以它带负电。

( × )3．二极管在工作电流大于最大整流电流IF时会损坏。

( × )4．只要稳压二极管两端加反向电压就能起稳压作用。

( × )1．4 分析计算题1．电路如图T1．1所示，设二极管的导通电压UD(on)=0.7V，试写出各电路的输出电压Uo值。

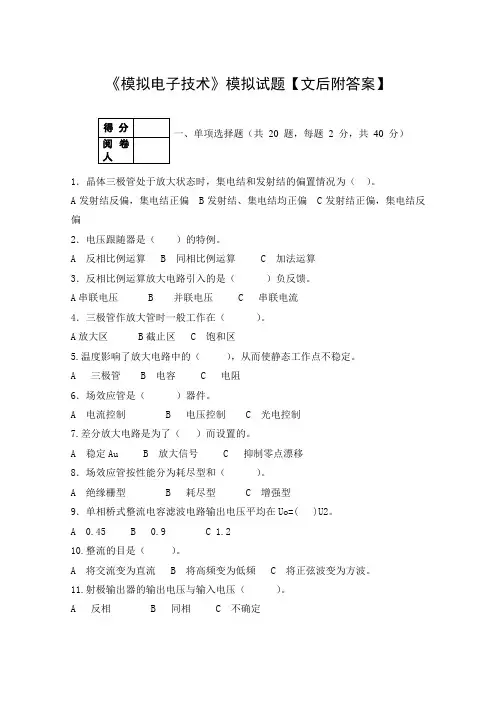

《模拟电子技术》模拟试题【文后附答案】

《模拟电子技术》模拟试题【文后附答案】1．晶体三极管处于放大状态时，集电结和发射结的偏置情况为（）。

A 发射结反偏，集电结正偏 B 发射结、集电结均正偏 C 发射结正偏，集电结反偏2．电压跟随器是（）的特例。

A 反相比例运算B 同相比例运算C 加法运算 3．反相比例运算放大电路引入的是（）负反馈。

A 串联电压 B 并联电压 C 串联电流 4．三极管作放大管时一般工作在（）。

A 放大区 B 截止区 C 饱和区5.温度影响了放大电路中的（），从而使静态工作点不稳定。

A 三极管 B 电容 C 电阻 6．场效应管是（）器件。

A 电流控制B 电压控制C 光电控制 7.差分放大电路是为了（）而设置的。

A 稳定AuB 放大信号C 抑制零点漂移 8．场效应管按性能分为耗尽型和（）。

A 绝缘栅型B 耗尽型C 增强型 9．单相桥式整流电容滤波电路输出电压平均在Uo=( )U2。

A 0.45 B 0.9 C 1.2 10.整流的目是（）。

A 将交流变为直流B 将高频变为低频C 将正弦波变为方波。

11.射极输出器的输出电压与输入电压（）。

A 反相B 同相C 不确定一、单项选择题（共 20 题，每题 2 分，共 40 分）12.直接耦合放大电路存在两个问题是前后级静态工作点相互影响和（）。

A 温度升高 B 零点漂移 C 功率输出增大 13.理想运放同相输入和反相输入的虚短指的是（）这种现象。

A U+ =U- B U+=0 C I+=I- 14.利用二极管的（）可以交流电将变成直流电。

A 放大特性 B 稳压特性 C 单向导电性 15.滤波电路的作用是（）。

A 减小直流电的脉动 B 输出稳定电压 C 整流16.三极管是电流控制器件，三极电流关系为（）和IC=βIB 。

A IC =IB+IE B IE =IB+IC C IB =IE+IC17.根据三极管结构的不同有NPN 和PNP 两种，而根据材料的不同分为（）两种。

模拟电子技术基础模拟综合试卷十套附答案

模拟综合试卷一一．填充题1．集成运算放大器反相输入端可视为虚地的条件是a ，b 。

2．通用运算放大器的输入级一般均采用察动放大器，其目的是a ,b 。

3．在晶体三极管参数相同，工作点电流相同条件下，共基极放大电路的输入电阻比共射放大电路的输入电阻。

4．一个NPN晶体三极管单级放大器，在测试时出现顶部失真，这是失真。

5．工作于甲类的放大器是指导通角等于，乙类放大电路的导通角等于，工作于甲乙类时，导通角为。

6．甲类功率输出级电路的缺点是，乙类功率输出级的缺点是故一般功率输出级应工作于状态。

7．若双端输入，双端输出理想差动放大电路，两个输入电压u i1=u i2,则输出电压为V；若u i1=1500µV, u i2=500µV，则差模输入电压u id为µV，共模输入信号u ic为µV。

8．由集成运放构成的反相比例放大电路的输入电阻较同相比例放大电路的输入电阻较。

9．晶体三极管放大器的电压放大倍数在频率升高时下降，主要是因为的影响。

10．在共射、共集、共基三种组态的放大电路中，组态电流增益最；组态电压增益最小；组态功率增益最高；组态输出端长上承受最高反向电压。

频带最宽的是组态。

二．选择题1．晶体管参数受温度影响较大，当温度升高时，晶体管的β，I CBO,u BE的变化情况为（）。

A．β增加，I CBO,与u BE减小 B. β与I CBO增加，u BE减小C．β与u BE减小，I CBO增加 D. β、I CBO与u BE都增加2．反映场效应管放大能力的一个重要参数是（）A. 输入电阻B. 输出电阻C. 击穿电压D. 跨导3．双端输出的差分放大电路主要（）来抑制零点飘移。

A. 通过增加一级放大B. 利用两个C. 利用参数对称的对管子D. 利用电路的对称性4．典型的差分放大电路由双端输出变为单端输出，共模电压放大倍数（）。

A. 变大B. 变小C. 不变D. 无法判断5．差分放大电路的共模抑制比K CMR越大，表明电路（）A. 放大倍数越稳定B. 交流放大倍数越大C. 直流放大倍数越大D. 抑制零漂的能力越强6．负反馈放大电路以降低电路的（）来提高嗲路的其他性能指标。

模拟电子技术试题及答案

模拟电子技术试题及答案一、选择题（每题2分，共20分）1. 在模拟电子技术中，以下哪个元件不是基本的线性元件？A. 电阻器B. 电容器C. 电感器D. 晶体管2. 理想运算放大器的输入阻抗应该是：A. 无穷大B. 零C. 有限值D. 负值3. 以下哪个不是运算放大器的基本应用？A. 放大器B. 比较器C. 振荡器D. 整流器4. 负反馈在放大器中的作用是：A. 增加增益B. 减小增益C. 提高稳定性D. 降低噪声5. 在模拟电子电路中，若要实现电压跟随器，应该使用运算放大器的哪种配置？A. 反相放大器B. 非反相放大器C. 差分放大器D. 积分器6. 一个理想的二极管在正向偏置时，其导通电压是：A. 0VB. 0.7VC. 无穷大D. 负值7. 以下哪个不是模拟滤波器的类型？A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 逻辑滤波器8. 一个理想稳压二极管的正向导通电压是：A. 变化的B. 固定的C. 无穷大D. 零9. 在模拟电路设计中，为了减少噪声，通常采用以下哪种方法？A. 增加增益B. 使用高阻值电阻C. 使用低阻值电阻D. 增加电源电压10. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可模拟D. 可放大答案：1-5 D A C B B；6-10 B D D C B二、填空题（每空1分，共10分）1. 一个理想的运算放大器的输出电压范围是_________。

2. 运算放大器的开环增益通常表示为_________。

3. 一个理想的二极管在反向偏置时，其电流是_________。

4. 模拟滤波器按照频率特性可以分为_________、_________和_________。

5. 稳压二极管的工作原理是利用PN结的_________特性。

答案：1. 正负电源电压 2. 无穷大 3. 零 4. 低通滤波器、高通滤波器、带通滤波器 5. 齐纳击穿三、简答题（每题10分，共20分）1. 简述模拟电子技术中负反馈的概念及其在放大器设计中的作用。

《模拟电子技术》试卷(十套附答案)

《模拟电子技术》试卷目录《模拟电子技术》试卷1 (1)《模拟电子技术》试卷1答案 (5)《模拟电子技术》试卷2 (7)《模拟电子技术》试卷2答案 (10)《模拟电子技术》试卷3 (12)《模拟电子技术》试卷3答案 (16)《模拟电子技术》试卷4 (18)《模拟电子技术》试卷4答案 (20)《模拟电子技术》试卷5 (23)《模拟电子技术》试卷5答案 (26)《模拟电子技术》试卷6 (28)《模拟电子技术》试卷6答案 (30)《模拟电子技术》试卷7 (32)《模拟电子技术》试卷7答案 (35)《模拟电子技术》试卷8 (36)《模拟电子技术》试卷8答案 (39)《模拟电子技术》试卷9 (41)《模拟电子技术》试卷9答案 (44)《模拟电子技术》试卷10 (46)《模拟电子技术》试卷10答案 (49)《模拟电子技术》试卷1班级：姓名总分：一、填空（每空1分，共15分）1. 二极管最主要的特性是（），它的两个主要参数是反映正向特性的（）。

2. 三极管工作在三个区域的条件是：放大区（），饱和区（）截止区（）。

３. 场效应管从结构上分成（）和（）两大类型，它属于（）控制型器件。

４. 集成运算放大器是一种采用（）耦合方式的放大电路，最常见的问题是（）。

５. 差动放大电路的基本功能是对差模信号的（）作用和对共模信号的（）作用。

６. 小功率直流稳压电源由变压器、（）、（）、（）四部分组成。

二、选择题（每空2分，共10分）1. 在图示电路中，当电源V=5V时，测得I=1mA。

若把电源电压调整到V=10V，则（）。

A. I=2mAB. I<2mAC. I>2mAD. I=10mA2. 集成运放的输入所采用差分放大电路是因为可以（）。

Ａ. 减小温漂Ｂ.增大放大倍数Ｃ. 提高输入电路Ｄ. 减小噪声３. 欲减小电路从信号源索取的电流，增大带负载能力，应在放大电路中引入（）负反馈。

Ａ. 电压串联Ｂ. 电压并联Ｃ. 电流串联Ｄ. 电流并联４. 欲实现Au＝-100的放大电路，应选用（）电路。

模拟电子技术考试模拟题+答案

模拟电子技术考试模拟题+答案一、单选题（共80题，每题1分，共80分）1、在基本放大电路中,影响直流负载线斜率大小的是( )A、RB的值B、Ucc的值C、RC的值D、β值正确答案：C2、电容的单位换算正确的是( )A、1F=1000000μFB、1μF=1000000pFC、1μF=10-6FD、以上都是正确答案：C3、为了提高交流放大电路的带负载能力，应选用( )作为输出级。

A、共发射极放大电路B、功率放大器C、射极输出器D、都可以正确答案：C4、功率放大电路的转换效率是指( )。

A、输出功率与晶体管所消耗的功率之比B、最大输出功率与电源提供的平均功率之比C、晶体管所消耗的功率与电源提供的平均功率之比D、输出功率与信号输入功率之比正确答案：B5、CW7900系列稳压器的1脚为 ( )A、公共端B、输出端C、输入端D、调整端正确答案：A6、当用万用表不同电阻挡去测量二极管正反向电阻时，获得的结果差异较大，这是因为( )A、该管已坏B、万用表各挡有差异C、二极管的电阻可变D、以上答案均不正确正确答案：B7、串联谐振是指电路呈纯( )性。

A、电阻B、电感C、电抗D、电容正确答案：A8、电阻47KΩ±1%的色环为( )。

A、黄-紫-橙-金B、黄-紫-红-黑-棕C、黄-紫-黑-橙-棕D、黄-紫-黑-红-棕正确答案：D9、稳压二极管两端电压变化量与通过它的电流空化量之比值称为稳压二极管的动态电阻。

稳压性能好的稳压二极管的动态电阻( )A、较小B、较大C、还与其他因素有关D、大小均一样正确答案：A10、安装桥式整流电路时，若将其中一只二极管虚焊，则通电工作时可能产生的后果是( )。

A、输出电压的极性改变B、输出电压只有原来的一半C、两只二极曾烧坏D、只有应焊的一只二极管烧坏正确答案：B11、在固定偏置放大电路中，如果负载电阻增大，则电压放大倍数( )A、增大B、无法确定C、减小D、不变正确答案：C12、由NPN型管构成的基本共射放大电路,输入是正弦信号，若从示波器显示的输出信号波形发现底部(负半周)削波失真，则该放大电路产生了( )失真。

模拟电子技术试题.(答案)

模拟电子技术试题（答案）一．判断题1.N型半导体的多数载流子是电子,因此N型半导体带负电。

（×）2.点接触型晶体二极管因其结电容很小，因此工作频率也很小，比较适用于做小信号检波。

（×）3.室温下，当锗晶体二极管导通后，在正常使用的电流范围内，管压降一般取0.7V。

（×）4.最大整流电流是指二极管运行时允许承受的最大正向平均电流。

（√）5.正常情况下，二极管的正向电阻阻值小于反向电阻阻值。

（√）6.晶体二极管的阳极电位是10V，阴极电位是20V，则该晶体二极管处于导通状态。

（×）7.稳压二极管的稳压作用是利用其内部PN结的正向导通来实现的。

（×）8.若把二个稳压值相同的稳压二极管正极并接，再将负极并接，组合成一个稳压管接入电路，这时组合管的稳压值为二个稳压值相加。

（×）9.变容二极管是一只工作在正向偏压下的二极管，只是在制造工艺上采取了某些措施，以保证它的结电容能随外加电压显著地改变。

（×）10.发光二极管是利用PN结内电光效应发光的，当有电流流过时，就能发出光来。

（√）11.光电二极管PN结工作在反向偏置状态，在光的照射下，反向电流随光照强度的增加而上升。

（√）12.三极管工作于饱和状态时，其外加偏置电压为发射结正偏，集电结正偏。

（√）13.在三极管放大电路放大区，基极电流与集电极电流的比值保持不变，为一常数。

（√）14.根据输出特性曲线，三极管的工作区域可以分为截止区和饱和区，相当于一个开关。

（×）15.晶体三极管的集电极—发射极击穿电压BVceo的值是指基极开路时的集电极与发射极之间所能承受的最高反向电压。

（√）16.用直流电压表测量某放大电路中的一只PNP型晶体三极管，各电极对地的电位是：U1=-2.7V，U2=-6V，U3=-2V，则该晶体三极管各管脚分别为1脚为b、2脚为c、3脚为e。

模拟电子技术试题及答案(18套)

《模拟电子技术》模拟试题一一、填空题：（每空1分共40分）1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。

2、漂移电流是（反向）电流，它由（少数）载流子形成，其大小与（温度）有关，而与外加电压（无关）。

3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开；4、三极管是（电流）控制元件，场效应管是（电压）控制元件。

5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。

6、当温度升高时，晶体三极管集电极电流Ic（增加），发射结压降（减小）。

7、三极管放大电路共有三种组态分别是（共基极）、（共集电极）、（共射极）放大电路。

8、为了稳定三极管放大电路的静态工作点，采用（直流）负反馈，为了稳定交流输出电流采用（电流）负反馈。

9、负反馈放大电路和放大倍数A F=（A/1+AF ），对于深度负反馈放大电路的放大倍数A F=（1/F ）。

10、带有负反馈放大电路的频带宽度BW F=（ 1+AF ）BW，其中BW=（ fH-fL ），（ 1+AF ）称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（共模）信号，而加上大小相等、极性相反的两个信号，称为（差模）信号。

12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙）类互补功率放大器。

13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。

14、共集电极放大电路具有电压放大倍数（小于近似等于 1 ），输入电阻（大），输出电阻（小）等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。

16、用待传输的低频信号去改变高频信号的幅度称为（调幅），未被调制的高频信号是运载信息的工具，称为（载波信号）。

17、模拟乘法器输出与输入的关系式是U0=（KUxUy），电路符号是（）。

模拟电子技术试题(含答案)

模拟电子技术基础试卷及答案一、选择正确答案填空（20分）1．在某放大电路中，测的三极管三个电极的静态电位分别为0 V ，-10 V ，-9.3 V ，则这只三极管是（ A ）。

A ．NPN 型硅管 B.NPN 型锗管C.PNP 型硅管D.PNP 型锗管 2．某场效应管的转移特性如图所示，该管为（ D ）。

A ．P 沟道增强型MOS 管 B 、P 沟道结型场效应管C 、N 沟道增强型MOS 管D 、N 沟道耗尽型MOS 管 3．通用型集成运放的输入级采用差动放大电路，这是因为它的（ C ）。

A ．输入电阻高 B.输出电阻低 C.共模抑制比大 D.电压放大倍数大 4.在图示电路中,R i 为其输入电阻，R S 为常数，为使下限频率f L 降低，应（ D ）。

A ．减小C ，减小R i B. 减小C ，增大R i C. 增大C ，减小 R i D. 增大C ，增大 R i5.RC 桥式正弦波振荡电路由两部分电路组成,即RC 串并联选频网络和（ D ）。

A. 基本共射放大电路 B.基本共集放大电路 C.反相比例运算电路 D.同相比例运算电路6.已知某电路输入电压和输出电压的波形如图所示,该电路可能是（ A ）。

A.积分运算电路 B.微分运算电路 C.过零比较器 D.滞回比较器7．与甲类功率放大方式相比，乙类互补对称功放的主要优点是( C )。

a ．不用输出变压器b ．不用输出端大电容c ．效率高d ．无交越失真 8．稳压二极管稳压时，其工作在( C )，发光二极管发光时，其工作在( A )。

a ．正向导通区 b ．反向截止区 c ．反向击穿区9.理想集成运放具有以下特点：（ B ）。

A. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =∞B. 开环差模增益A u d =∞，差模输入电阻R i d =∞，输出电阻R o =0C. 开环差模增益A u d =0，差模输入电阻R i d =∞，输出电阻R o =∞D. 开环差模增益A ud =0，差模输入电阻R id =∞，输出电阻R o =010.在输入量不变的情况下，若引入反馈后（ D ），则说明引入的是负反馈。

模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题（每题2分，共20分）1. 在模拟电路中，放大器的基本功能是（）。

A. 整流B. 滤波C. 放大D. 调制答案：C2. 共发射极放大电路中，输出电压与输入电压相位（）。

A. 相同B. 相反C. 不确定D. 无关系答案：B3. 理想运算放大器的输入阻抗是（）。

A. 有限值B. 零C. 无穷大D. 负无穷大答案：C4. 在多级放大电路中，级间耦合方式通常采用（）。

A. 直接耦合B. 阻容耦合C. 变压器耦合D. 光电耦合答案：B5. 负反馈可以（）放大器的放大倍数。

A. 增加B. 减少C. 不影响D. 先增加后减少答案：B6. 场效应管的控制方式是（）。

A. 电压控制电流B. 电流控制电压C. 电压控制电压D. 电流控制电流答案：A7. 模拟乘法器的主要功能是（）。

A. 放大B. 滤波C. 调制D. 乘法运算答案：D8. 集成电路的电源电压通常为（）。

A. 5VB. 12VC. 3.3VD. 以上都可以答案：D9. 差分放大电路可以（）。

A. 放大共模信号B. 放大差模信号C. 抑制共模信号D. 抑制差模信号答案：C10. 模拟电路中的“地”通常是指（）。

A. 电源正极B. 电源负极C. 信号参考点D. 接地点答案：C二、填空题（每题2分，共20分）11. 放大器的增益通常用表示，单位是。

答案：增益；分贝（dB）12. 共基极放大电路的输入阻抗比共发射极放大电路的输入阻抗。

答案：高13. 运算放大器的输出电压范围受到限制。

答案：电源电压14. 场效应管的漏极电流与栅极电压之间的关系是。

答案：非线性15. 负反馈可以提高放大器的。

答案：稳定性16. 模拟电路中的耦合方式有直接耦合、耦合和耦合。

答案：阻容；变压器17. 差分放大电路由两个放大电路组成。

答案：对称18. 集成电路中的晶体管通常采用工艺制造。

答案：平面19. 模拟电路中的“地”是信号的点。

答案：参考20. 模拟乘法器可以用于实现调制。

模拟电子技术试题及答案

模拟电子技术试题及答案一、选择题1. 在模拟电子技术中，以下哪种元件不是基本的模拟电路元件？A. 电阻B. 电容C. 电感D. 逻辑门答案：D2. 运算放大器的主要作用是什么？A. 信号放大B. 信号整形C. 信号转换D. 信号滤波答案：A3. 以下哪种滤波器能够通过高频信号而阻止低频信号？A. 高通滤波器B. 低通滤波器C. 带通滤波器D. 带阻滤波器答案：A4. 在模拟电路设计中，为了减小温度对电路性能的影响，通常采用哪种方法？A. 温度补偿B. 自动增益控制C. 负反馈D. 电源滤波答案：A5. 哪种类型的半导体材料具有P型半导体的特性？A. 锗（Ge）B. 硅（Si）C. 氮化镓（GaN）D. 氧化锌（ZnO）答案：B二、填空题1. 在模拟电子技术中，______和______是构成振荡器的基本元件。

答案：电阻、电容2. 为了实现信号的放大，通常需要在电路中引入______。

答案：负反馈3. 在模拟信号处理中，______是用来描述信号频率内容的工具。

答案：傅里叶变换4. 电流放大器的主要功能是放大______信号。

答案：低频5. 在模拟电路中，为了提高电路的稳定性和可靠性，常常使用______电源。

答案：稳压三、简答题1. 请简述晶体管的主要工作原理及其在模拟电路中的应用。

晶体管是一种半导体器件，主要通过控制基极电流来调节集电极与发射极之间的电流。

在模拟电路中，晶体管可以作为放大器使用，通过小信号控制大信号的放大过程，实现信号的增益。

同时，晶体管还可以用作开关，控制电路的导通与截止。

2. 描述运算放大器的基本特性及其在模拟电路设计中的重要性。

运算放大器是一种高增益、高输入阻抗、低输出阻抗的放大器。

其基本特性包括开环增益高、输入阻抗大、输出阻抗小、频率响应宽等。

在模拟电路设计中，运算放大器因其优良的放大性能和灵活性，被广泛应用于信号放大、滤波、积分、微分等电路中，是模拟电路设计中不可或缺的核心组件。

《模拟电子技术》试卷及答案

《模拟电子技术》试卷及答案（本题共5小题，每小题4分，共20 分）一、填空题1.多级放大电路常见的三种耦合方式中，若要求各级静态工作点互不影响，可选用耦合方式；若要求能放大变化缓慢的信号或直流信号，可选用耦合方式；若要求能实现阻抗变换，使负载与输出级阻抗相匹配，可选用耦合方式。

2. 某放大电路中，晶体管三个电极的电流测出分别为：I1=1.2mA、I2=0.03mA、I1=1.23mA。

由此可知：电极1是极，电极2是极，电极3是极。

若已知I1电流方向流入晶体管，则I2电流方向与I1电流方向、I3电流方向与I1电流方向。

3. 硅二极管导通压降的典型值是V、锗二极管导通压降的典型值是V；NPN型管的集电极电流和基极电流晶体管；PNP型管的集电极电流和基极电流晶体管。

4. 线性失真和非线性失真都使得放大电路的输出波形不再与输入波形相同，其中饱和失真和截止失真属于失真；幅频失真和相频失真属于失真。

5. 若反馈量使放大电路的净输入量减小，称为反馈；若反馈量使放大电路的净输入量增大，称为反馈。

放大电路通常采取反馈。

6. 小功率直流稳压电源系统中滤波环节最常采用的元件是元件；串联型直流稳压电路的调整管正常工作在状态；开关型直流稳压电路的调整管正常工作在状态。

（本题共10小题，每小题1分，共10分）二、判断正、误题1. 因为N型半导体的多子是自由电子，所以它带负电。

（）2. PN结的单向导电性只有在外加电压时才能体现出来。

（）3. 放大电路只有既放大电压又放大电流时，才能称为具有放大作用。

（）4. 发光二极管正常工作在正向导通区，其导通压降为0.7V。

（）5. 为了获得更高的电流放大倍数而采用复合管，复合管的类型取决于第一个管子的类型。

（）6. 单门限电压比较器的抗干扰能力比滞回电压比较器的抗干扰能力强。

（）7. 整流的目的就是把交变的电压、电流转换为单向脉动的直流电。

（）8. 放大交流信号，只能采用阻容耦合方式或变压器耦合方式。

模拟电子技术试卷五套含答案

模拟试卷一一、填空16分1．半导体二极管的主要特性是___________ ;2．三极管工作在放大区时,发射结为____ 偏置,集电结为_____偏置；工作在饱和区时发射结为___偏置,集电结为____偏置;3．当输入信号频率为fL和fH时,放大倍数的幅值约下降为中频时的__倍,或者是下降了__dB,此时与中频时相比,放大倍数的附加相移约为_____ ;4．为提高放大电路输入电阻应引入___反馈；为降低放大电路输出电阻,应引入_____反馈;5．乙类功率放大电路中,功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______;这类功放的能量转换效率在理想情况下,可达到_____,但这种功放有______失真;6．在串联型稳压电路中,引入了——负反馈；为了正常稳压,调整管必须工作在____区域;二、选择正确答案填空24分1．在某放大电路中,测的三极管三个电极的静态电位分别为0 V,-10 V,-9.3 V,则这只三极管是 ;A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示,该管为 ;A．P沟道增强型MOS管B．P沟道结型场效应管C．N沟道增强型MOS管D．N沟道耗尽型MOS管3．在图示2差分放大电路中,若uI = 20 mV,则电路的 ;A．差模输入电压为10 mV,共模输入电压为10 mV;B．差模输入电压为10 mV,共模输入电压为20 mV;C．差模输入电压为20 mV,共模输入电压为10 mV;D．差模输入电压为20 mV,共模输入电压为20 mV;4．通用型集成运放的输入级采用差动放大电路,这是因为它的 ;A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大5．在图示电路中,Ri为其输入电阻,RS为常数,为使下限频率fL降低,应 ; A．减小C,减小Ri B．减小C,增大RiC．增大C,减小Ri D．增大C,增大 Ri6．如图所示复合管,已知V1的 b1 = 30,V2的 b2 = 50,则复合后的 b 约为 ;A．1500 B．80 C．50 D．307．RC桥式正弦波振荡电路由两部分电路组成,即RC串并联选频网络和 ; A．基本共射放大电路 B．基本共集放大电路C．反相比例运算电路 D．同相比例运算电路8．已知某电路输入电压和输出电压的波形如图所示,该电路可能是 ;A．积分运算电路 B．微分运算电路 C．过零比较器 D．滞回比较器三、两级放大电路如图所示,已知三极管的参数：V1的 b1 、rbe1,V2的 b2 、rbe2,电容C1、C2、CE在交流通路中可视为短路;1．分别指出V1、V2的电路组态；2．画出图示电路简化的H参数微变等效电路；3．计算中频电压放大倍数Au,输入电阻Ri和输出电阻Ro;12分四、图示运算放大电路中,已知u1 = 10 mV,u2 = 30 mV,求uO = 10分五、由理想运算放大器构成的小信号交流放大电路如图所示,试分别求出电路的中频电压放大倍数及下限截止频率8分六、分析图示两个电路的级间反馈;回答：12分1．它们是正反馈还是负反馈2．是直流反馈、交流反馈还是交、支流反馈兼有3．它们属于何种组态4．各自的电压放大倍数大约是多少七、电路如图所示;试回答：1．该电路是否满足正弦波振荡的相位平衡条件2．如不满足,应如何改动使之有可能振荡如果满足,则它属于哪种类型的振荡电路3．在满足振荡条件的情况下,电路的振荡频率为多少 10分八、电路如图所示,已知稳压管DZ的稳压值UZ = 6 V,IZmin = 5 mA,IZmax = 40 mA,变压器二次电压有效值U2 = 20 V,电阻R = 240 W,电容C = 200 μF;求：8分1．整流滤波后的直流电压UIAV 约为多少伏2．当电网电压在±10%的围内波动时,负载电阻允许的变化范围有多大模拟试卷二一、填空：18分1．为了放大从热电偶取得的反映温度变化的微弱信号,放大电路应采用__耦合方式,为了实现阻抗变换,使信号与负载间有较好的配合,放大电路应采用____耦合方式;2．在三极管多级放大电路中,,总的电压增益 = ；Au1是__放大器；Au2是__放大器；Au3是___ 放大器;3．单相桥式整流电路中,若输入电压U2 = 30V,则输出电压Uo = V；若负载电阻RL = 100 W,整流二极管IDAV =___A;4．文氏桥正弦波振荡器用网络选频,当这种电路产生正弦波振荡时,该选频网络的反馈系数即传输系数、jF = ;5．在信号处理电路中,当有用信号频率低于10 Hz时,可选用滤波器；有用信号频率高于10 kHz时,可选用滤波器；希望抑制50 Hz的交流电源干扰时,可选用滤波器；有用信号频率为某一固定频率,可选用滤波器;6．甲类放大电路是指放大管的导通角为；乙类放大电路则其放大管的导通角为；在甲乙类放大电路中,放大管的导通角为 ;二、选择正确答案填空9分1．图示电路中二极管是理想的,电阻R为6 W;当普通指针式万用表置于R ′ 1 W 档时,用黑表笔通常带正电接A点,红表笔通常带负电接B点,则万用表的指示值为 ;a．18 W ； b．9 W ； c．3 W ； d．2 W ； e．0 W ;2．有两个放大倍数相同、输入和输出电阻不同的放大电路A和B,对同一个具有内阻的信号源电压进行放大;在负载开路的条件下测得A的输出电压小;这说明A 的 ;a．输入电阻大； b．输入电阻小； c．输出电阻大； d．输出电阻小3．某放大电路在负载开路时的输出电压为4 V,接入3 kW 的负载电阻后输出电压降为3 V;这说明放大电路的输出电阻为 ;a．10 kW ； b．2 kW ； c．1 kW ； d．0.5 kW ;三、判断下列管子的工作状态10分1．测得各三极管静态时三个电极对地的电位如图所示,试判断它们分别工作在什么状态饱和、截止、倒置;设所有的三极管和二极管均为硅管;2．电路如图所示,分别指出它们工作在下列三个区中的哪一个区饱和区、夹断区、可变电阻区;四、图示差分放大电路中,调零电位器RP的动端处在中点位置,已知 b1 = b2 = 50,UBE1 = UBE2 = 0.7 V,其它参数如图所示;1．求静态工作点IB、IC、UCE；2．画出半边对称放大电路的微变等效电路；3．当uS1 = -uS2 = 10 mV时,求uO = 12分五、已知集成运放的BWG = 1 MHz,试估算图示交流放大电路的下限频率和上限频率;8分六、图示电路中各运算放大器是理想的,试写出各输出电压Uo的值;10分七、电路如图所示,设满足深度负反馈条件;1．试判断级间反馈的极性和组态；2．试求其闭环电压放大倍数Auf; 10分八、题图电路为两个三端集成稳压器,已知电流IQ = 5 mA;1．写出图a中的I0的表达式,并算出具体数值；2．写出图b中的Uo的表达式,并算出当R2 = 5 W 时的具体数值；3．指出这两个电路分别具有什么功能;9分九、画出图中各电路的电压传输特性,要求uI的变化幅度足够大,并在图中表明有关数值;设所有集成运放具有理想的特性,所有电源电压为±12 V;12分模拟试卷三一、填空26分1．杂质半导体有__型和__型两种；双极型晶体管的结构有__型和__型两种；场效应管根据导电沟道不同有__和__两种;2．图中二极管为理想器件,V1工作在__状态；V2工作在__状态；UA为__V;3．三极管放大电路中,测得晶体管三个引脚对地电位分别为：UA = -5 V、UB = -8 V、UC = -5.2 V,则三极管对应的电极是：A为__极、B为__极、C为__极,晶体管为__型三极管;4．在图示电路中2CW5的参数为：稳定电压Uz = 12 V,最大稳定电流IZmax = 20 mA;图中电压表中流过的电流忽略不计;当开关S闭合时,电压表V和电流表A1、A2的读数分别为__、__ 、；当开关S断开时,其读数分别为__ 、 __、 ;5．若三级放大电路中Au1 = Au2 = 30 dB,Au3 = 20 dB,则其总电压增益为__dB,折合为__倍;6．差动放大电路用恒流源代替公共射极电阻RE,使电路的RiC__、∣Auc∣=__ 、共摸抑制比=__ ;7．三端集成稳压器CW7912的输出电压为__ V,而CW7809的输出电压则为___V;一、填空26分1．P、N、NPN、PNP、P沟道、N沟道;2．截止,导通,-2.7 V;3．E,C,B,PNP;4．12 V,12 mA,6 mA,12 V,12 mA,0 mA;5．80 dB,104倍;6．提高,减小,提高；7．-12 V,+8 V;二、已知图示电路中的三极管 b = 60,rbb = 200 W,UBEQ = 0.7 V,RB1 = RB2 = 150 kW,RC = 5.1 kW,Rs = 300 W,Vcc = 12 V;试求：1．静态工作点；2．画出微变等效电路；3．电压放大倍数及输入电阻Ri、输出电阻Ro;12分三、判断图示电路的级间反馈极性和组态；设满足深度负反馈条件,试估算闭环电压增益 8分四、在图示电路中,设A1、A2、A3均为理想运算放大器,其最大输出电压幅值为±12 V;1．试说明A1、A2、A3各组成什么电路2．A1、A2、A3分别工作在线形区还是非线形区3．若输入为1 V的直流电压,则各输出端uO1、uO2、uO3的电压为多大 12分五、电路如图所示;1．正确连接A、B、P、N四点,使之成为RC桥式振荡电路；2．电路的频率f0是多少3．若R1 = 2 kW,求Rf的最小值;12分六、图为一高通有源滤波电路;设A为理想运算放大器,试推导传递函数Uojw/Uijw 的表达式,并求出截止频率fp;8分七、在图示两个电路中,A为理想运算放大器,输出电压的极限值为Uomax; 1．指出这是两个什么类型的电路；2．画出它们的电压传输特性;10分八、在图示电路中,Rf和Cf均为反馈元件,设三极管饱和管压降为0 V;1．为稳定输出电压uO,正确引入负反馈；2．若使闭环电压增益Auf = 10,确定Rf =3．求最大不失真输出电压功率Pomax = 以及最大不失真输出功率时的输入电压幅值为多少 12分模拟试卷四一、填空20分1．在常温下,硅二极管的门槛电压约为__V,导通后在较大电流下的正向压降约为__V；锗二极管的门槛电压约为 __V,导通后在较大电流下的正向压降约为__V; 2．场效应管属于__控制型器件,而晶体三极管则是___控制型器件;3．某场效应管的转移特性曲线如图所示,由此可知该管是 N或P沟道增强或耗尽型的结型或绝缘栅场效应管,图中UGS = －2 V称为该管的电压;4．已知某放大电路电压放大倍数的频率特性为：表明其下限频率为____,上限频率为 ,中频的电压增益为__dB,输出电压与输入电压在中频段的相位差为___ ;5．在双端输入、双端输出的理想差分放大电路中,若两个输入电压 DUI1 = DUI2,则输出电压 DUo = ;若 DUI1 = +1500 mV,DUI2 = +500 mV,则可知差动放大电路的输入差模电压 DUId = ,差模输入信号分别为 DUId1 = ,DUId2 = ,共模输入信号 DUIc = ;6．设计一个输出功率为20 W的扩音机电路,若用乙类推挽功率放大,则应选至少为 W的功率管两个;二、两级放大电路如图所示,已知三极管 b1 =b2 =50,rbe1 = 1.6 kW,rbe2 = 1.3 kW,各电容的数值都足够大,在中频区可视为短路; 共14分1．试说明V1和V2各组成什么电路组态2．画出中频区的H参数微变等效电路；3．计算放大器的输入电阻Ri 和输出电阻Ro；4．计算中频区源电压放大倍数Aus;三、图示电路中的模拟乘法器和运算放大器均为理想器件;10分1．为对运算放大器形成负反馈,应对uI2的极性有何限制2．推导uo与uI1、uI2之间的关系式,指出该电路具有何种运算功能;3．设K = 0.1 V-1,R1 = 10 kW,R2 = 1 kW,uI1与uI2极性相同且绝对值均为10 V,问输出电压uo =四、电路如图所示,设满足深度负反馈条件,电容C1、C2的容抗很小,可以忽略不计;10分1．试判断级间反馈的极性和组态；2．估算其闭环电压放大倍数;五、图示电路为一阶低通有源滤波器;设A为理想运算放大器,试推导该电路的传递函数,并求出通带截止频率fp;8分六、试用相位平衡条件判断图示两个电路是否有可能产生正弦波振荡;如可能振荡,指出该振荡电路属于什么类型如变压器反馈式、电感三点式、电容三点式等,并估算其振荡频率;已知这两个电路中的L = 0.5 mH,C1 = C2 = 40 pF;10分七、由三端集成稳压器构成的直流稳压电路如图所示;已知W7805的输出电压为5 V,IQ = 8 mA,晶体管的 b = 50,|UBE| = 0.7 V,电路的输入电压UI = 16 V,求输出电压Uo是多少伏 6分八、在图示电路中,设运算放大器是理想的,电阻R1 = 33 kW,R2 = 50 kW,R3 = 300 kW,R4 = Rf = 100 kW,电容C = 100 mF;试计算下列各值：1．当uI1 = 1 V时,uo1 =2．要使uI1 = 1 V时uo维持在0 V,uI2应为多大设电容两端的初始电压uc = 0;设t = 0时uI1 = 1 V,uI2 = -2 V,uc = 0 V,求t = 10 s时uo = 12分九、OCL电路如图所示,负载电阻RL = 50 kW,设晶体管的饱和管压降可以忽略;10分1．若输入电压有效值Ui = 12 V,求输出功率Po、电源提供功率PDC以及两管的总管耗PC；2．如果输入信号增加到能提供最大不失真的输出,求最大输出功率Pomax、电源此时提供的功率PDC以及两管的总管耗PC；3．求两管总的最大管耗PCM;模拟试卷五一、填空题20分1．处于放大状态的NPN型晶体管,UB、UC、UE 三个电位之间的关系是___ 处于饱和状态的NPN型晶体管UB、UC、UE 三个电位之间的关系是_______ ；2．理想运算放大器的开环电压放大倍数为__,输入电阻为___,输出电阻为___；工作在线性区时,运放两个输入端电压___,称做___；流入输入端的电流为___,称做___;3．如果变压器二次即副边电压的有效值为10 V,桥式整流后不滤波的输出电压为___V,经过电容滤波后为___ V,二极管所承受的最大反向电压为______ V; 4．差分放大电路,若两个输入信号uI1 = uI2,则输出电压,uO =___；若u I1 = 100 mV,u I 2 = 80 mV则差摸电压uId =___；共摸电压uIc =____;5．某晶体管的极限参数PCM = 200 mW,ICM = 100 mA,UBRCEO = 30 V,若它的工作电压UCE为10 V,则工作电流不得超过___mA；若工作电流IC = 1 mA,则工作电压不得超过________ V;6．某放大电路的电压增益为80 dB,相当电压放大倍数为______ 倍;7．产生正弦波振荡的幅值平衡条件是________,相位平衡条件是___ ;二、选择题7分1．工作在电压比较器中的运放和工作在运算电路中的运放的主要区别是,前者的运放通常工作在 ;a．开环或正反馈状态 b．深度负反馈状态 c．放大状态 d．线性工作状态2．某电路有用信号频率为2 kHz, 可选用 ;a．低通滤波器 b．高通滤波器 c．带通滤波器 d．带阻滤波器3．某传感器产生的是电压信号几乎不能提供电流,经过放大后希望输出电压与信号成正比,电路形式应选 ;a．电流串联负反馈 b．电流并联负反馈 c．电压串联负反馈 d．电压并联负反馈4．与甲类功率放大方式相比,OCL互补对称功放的主要优点是 ;a．不用输出变压器 b．不用输出端大电容 c．效率高 d．无交越失真5．集成运放的输入级采用差分电路是因为可以 ;a．增大放大倍数 b．减小温漂 c．提高输入电阻6．稳压二极管稳压时,其工作在 ,发光二极管发光时,其工作在 ;a．正向导通区 b．反向截止区 c．反向击穿区三、放大电路如下图所示,已知：VCC = 12 V,RB1 = 120 kW,RB2 = 39 kW,RC = 3.9 kW,RE = 2.1 kW,RL = 3.9 kW,rbb = 200 W,电流放大系数 b = 50,电路中电容容量足够大,要求：1．求静态值IBQ,ICQ 和UCEQ 设UBEQ = 0.6 V ；2．画出放大电路的微变等效电路；3．求电压放大倍数Au,源电压放大倍数Aus,输入电阻Ri,输出电阻Ro ;4．去掉旁路电容CE,求电压放大倍数Au ,输入电阻Ri ; 14分四、设图中A为理想运放,请求出各电路的输出电压值;12分五、题图四个中间级电路,假设各电路都设置有合适的静态工作点图中未画出;12分1．指出其级间反馈的极性,若为负反馈说明组态；2．写出其中的负反馈电路在深度负反馈条件下的电压放大倍数表示式;六、同学们在实验中用集成运放组成了四个LC正弦波振荡电路,请说出每个振荡电路的类型,并判断它们是否都能振荡起来 6分七、题图电路,A1,A2为理想运放;1．说明电路由哪些基本单元电路组成；2．画出u0与u01的电压传输特性曲线；3．设t = 0时,uc0 = 0,u0 = 12 V,现接入uI = -10 V,经过多长时间u0 翻转到 -12 V4．若uI 输入如图所示的矩形波,请画出u01和u0的波形; 14分八、题图为由三端集成稳压器W7805构成的直流稳压电路;已知IQ = 9 mA,电路的输入电压为16 V,求电路的输出电压UO = 5分九、图示电路中,输入信号是正弦电压,V1,V2管的饱和压降可以忽略,且静态电流很小,VCC = VEE = 15 V,RL = 8 W;1．请说明该功放电路的类型；2．负载上可能得到的最大输出功率；3．每个管子的最大管耗PCM为多少电路的最大效率是多大 10分模拟试卷一答案一、填空16分1．单向导电性;2．正向、反向；正向、正向;3．0.707、3dB、±45°;4．交流串联负反馈、交流电压负反馈;5．0、0、78.5%、交越;6．电压串联负反馈,放大;二、24分1．A 2．D 3．C 4．C 5．D 6．A 7．D 8．A三、12分1．V1组成共射放大电路,V2组成共集电极放大电路；2．图略；3．四、10分五、8分电压放大倍数：Au0 = Auf = 1 + Rf/R1 = 1 + 16/5.1 = 4.14 下限频率：fL = 1/2pRC = 40.8 Hz六、12分图a：负反馈,交、直流反馈兼有,电压并联组态,；图b：负反馈,交、直流反馈兼有,电压串联组态,;七、10分1．满足相位平衡条件；2．电容三点式正弦波振荡电路；3．八、8分1．U IAV " 24 V;2．故求得100 W ￡ RL ￡ 133 W ;模拟试卷二答案一、填空18分1．直接、变压器;2．-200,共基极,共发射极,共集电极;3．27 V,0.135 A;4．RC串并联、1/3、0°;5．低通,高通,带阻,带通;6．2p,p,大于 p 小于2p;二、9分a、b、c ;三、10分1．V1截止,V2倒置,V3饱和；2．V4工作在饱和区放大区,V5工作在可变电阻区;四、13分1．, , UCE1 = UC - UE = 8.7 V；2．图略；3．,, uo = -548 mV;五、8分fL = 1/2pR1C1 = 79.5 Hz , fH = BWG/Auf = 20 kHz ;六、10分a Uo = 0.45 V；b Uo = 0.15 V;七、10分1．a为电压并联负反馈,b为电流串联负反馈；2．八、10分1．IO = U23 / R + IQ " 1 A ；2．UO = U231 + R2 / R1 + IQR2 " 10 V ；3．a 为恒流源电路,b 为可调的稳压电源;九、12分模拟试卷三答案一、填空26分1．P、N、NPN、PNP、P沟道、N沟道;2．截止,导通,-2.7 V;3．E,C,B,PNP;4．12 V,12 mA,6 mA,12 V,12 mA,0 mA;5．80 dB,104倍;6．提高,减小,提高；7．-12 V,+8 V;二、12分1．IB = 18.5 mA,IC = 1.11 mA,UCE = 6.25 V；2．图略；3．,Ri = 1.58 kW, Ro = 4.9 kW;三、8分电压串联负反馈； ;四、12分1．A1组成反相比例电路,A2组成单值比较器,A3组成电压跟随器；2．A1和A3工作在线性区,A2工作在非线性区；3．uO1 = -10 V,uO2 = 12 V,uO3 = 6 V;五、12分1．A与P、B与N分别相连；2．；3．Rf > 4 kW;六、8分七、10分1．图a为反相迟滞比较器,图b为同相比例运算电路;2．见图：八、12分1．电压串联负反馈；2．, Rf = 90 kW；3．,最大输出时Uom = VCC = AufUim,Uim = 1.5V;模拟试卷四答案一、填空20分1．0.5 V,0.7 V；0.1 V,0.2 V;2．电压,电流;3．P,增强,绝缘栅,开启电压;4．10 Hz,106 Hz,60 dB,-180°;5．0,1 000 mV,500 mV,-500 mV,1 000 mV;6．4 W;二、14分1．V1组成共射电路；V2组成共集电极电路2．图略;3．4． ,Au2 " 1,Au = Au1Au2 " -27.5,;三、10分1．要求uI2 > 0,即为正极性;2．u o = KuI2 uo,且,故得到该电路具有除法运算功能;3．uo = -1 V;四、10分1．电压并联负反馈；2． ;五、8分六、10分图a不能振荡;图b可能振荡,为电容三点式正弦波振荡电路;振荡频率为七、6分答Uo ＝9 V也算正确;八、12分1．u o1 = 3 V；2．令,得uI2 = -1 V；3．;九、10分1．PC = PDC - PO " 32 W ；2．PC = PDC - POmax " 22 W ；3．PCM = 0.4POmax " 31.2 W ;模拟试卷五答案一、填空题20分1．UC > UB > UE ；UB> UC > UE 或UB > UC、UB > UE ;2．∞,∞,0；相等,虚短；零,虚断;3．9 V,12 V,14.1 V;4．0,20 mV,90 mV;5．20 mA；30 V;6．104 ;7．AF = 1,j A + jF = 2np ;二、选择题7分1．a； 2．c； 3．c； 4．c； 5．b； 6．c,a三、14分四、12分U01 = 6 V, U02 = 6 V, U03 = 4 V, U04 = 10 V, U05 = 2 V, U06 = 2 V;五、10分1．a 电压串联负反馈； b 正反馈； c 电流并联负反馈； d 正反馈;2．六、6分a能振荡,为电感三点式；b不能振荡;七、14分1．由积分电路和具有滞回特性的电压比较器组成； 2．传输特性曲线;3．∴ t = 20 mV; 4．波形八、5分九、10分1．OCL；2．；3．PCM = 0.2Pmax = 2.8 W, hmax = 78.5%;。

模拟电子技术考试试卷(附答案)

模拟电子技术考试试卷（附答案）一、填空题（除6题外，每空1分，共20分）1．稳压管是一种特殊的二极管，它工作在____________ 状态.2．甲类、乙类和甲乙类放大电路中，_______________电路导通角最大；_______________电路效率较高；_______________电路交越失真最大，为了消除交越失真而又有较高的效率一般采用_______________电路。

3．直接耦合放大电路存在____________ 现象。

4．图1示电路，要求达到以下效果，应该引人什么反馈？（1）希望提高从输入端看进去的输入电阻，接Rf应与_______点和________点相连；（2）希望输出端接上负载RL 后，Uo（在给定Ui情况下的交流电压有效值）基本不变，接Rf与_______点和________点相连；（用A～F的字符表示连接点）。

5．集成运放内部一般包括四个组成部分，它们是______________，_________，______________和_______________。

6．在图2示差动放大电路中，假设各三极管均有β=50，UBE=0.7V。

求（1）ICQ1=ICQ2=__________mA；（2分）（2）UCQ1=UCQ2=__________V（对地）；（2分）（3）Ro = __________KΩ。

（2分）二、OCL 电路如图3所示，已知V cc =12V ，R L = 8Ω ，v i 为正弦电压。

（10分） 1．求在U CES = 0的情况下，电路的最大输出功率P max 、效率η和管耗P T 。

2．求每个管子的最大允许管耗P CM 至少应为多少？三、某放大电路的频率响应如图4所示。

（12分） 1．该电路的中频放大倍数|A um | = ？2．该电路的增益频率响应 A U （j ω）表达式如何？3．若已知其输出电压最大不失真动态范围为U om = 10V ，当输入信号时，试判断输出信号是否会失真？说明理由。

《模拟电子技术》复习题10套及答案

.《模拟电子技术》复习题一一、填空题1、在N型半导体中，多数载流子是；在P型半导体中，多数载流子是。

2、场效应管从结构上分为结型和两大类，它属于控制性器件。

3、为了使高阻信号源与低阻负载能很好地配合，可以在信号源与负载之间接入（共射、共集、共基）组态放大电路。

4、在多级放大器中，中间某一级的电阻是上一级的负载。

5、集成运放应用电路如果工作在线性放大状态，一般要引入____________。

6、根据下图中各三极管的电位，判断它们所处的状态分别为_________、_________、_________。

7、正弦波振荡电路通常由，，和四部分组成。

二、选择题1、利用二极管的（）组成整流电路。

A 正向特性B 单向导电性C反向击穿特性2、P型半导体是在本征半导体中加入（）后形成的杂质半导体。

A空穴B三价元素硼C五价元素锑3、场效应管的漏极特性曲线如图2-3所示，其类型为( )场效应管。

A P沟道增强型MOS型B P沟道耗尽型MOS型C N沟道增强型MOS型D N沟道耗尽型MOS型E N沟道结型F P沟道结型.图2－10 4、有一晶体管接在放大电路中，今测得它的各极对地电位分别为V 1＝-4Ｖ，V 2＝-1.2Ｖ，V 3＝-1.4Ｖ，试判别管子的三个管脚分别是（）。

A 1：ｅ、2：ｂ、3：ｃB 1：ｃ、2：e 、3：ｂC 1：ｃ、2：ｂ、3：ｅD 其它情况 5、集成运放中间级的作用是（）。

A 提高共模抑制比 B 提高输入电阻 C 提高放大倍数 D 提供过载保护 6、根据相位平衡条件，判断图2-6所示振荡电路中（）发生振荡。

A 可能 B 不能7、差模信号电压是两个输入信号电压（）的值。

A 差 B 和 C 算术平均8、在单相桥式整流电容滤波电路中，已知变压器二次电压有效值U 2＝24V ，设二极管为理想二极管，用直流电压表测得R L 的电压值约为21.6V ，问电路的现象是( )。

A 正常工作情况 B R L 开路 C C 开路 D 一个二极管和C 开路 E 一个二极管开路 F 其它情况9、某仪表放大电路，要求输入电阻大，输出电流稳定，应选（）负反馈。

模拟电子技术试题及答案

模拟电子技术试题及答案一、单项选择题（每题2分，共10分）1. 模拟电路中，以下哪个元件不是基本的线性元件？A. 电阻B. 电容C. 电感D. 二极管答案：D2. 在理想运算放大器中，输入阻抗是：A. 有限值B. 无穷大C. 零D. 负值答案：B3. 晶体管的放大作用主要取决于其：A. 集电极B. 发射极C. 基极D. 所有极答案：C4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 三角波D. 锯齿波答案：D5. 在运算放大器电路中，虚短是指：A. 同相输入端和反相输入端电压相等B. 同相输入端和反相输入端电压相等且为零C. 同相输入端和反相输入端电流相等D. 同相输入端和反相输入端电流相等且为零答案：A二、多项选择题（每题3分，共15分）1. 以下哪些是模拟信号的特点？A. 连续变化B. 数字化C. 可以进行模拟放大D. 可以进行模拟滤波答案：ACD2. 运算放大器的典型应用包括：A. 放大器B. 信号整形C. 振荡器D. 电源答案：ABC3. 模拟电路中常用的滤波器类型包括：A. 低通滤波器B. 高通滤波器C. 带通滤波器D. 带阻滤波器答案：ABCD4. 以下哪些因素会影响晶体管的放大能力？A. 基极电流B. 集电极电流C. 发射极电流D. 温度答案：ABD5. 在模拟电路中，负反馈的作用包括：A. 提高增益稳定性B. 降低输出阻抗C. 增加输入阻抗D. 减少非线性失真答案：ABD三、填空题（每题2分，共10分）1. 在模拟电路中，信号的放大是通过________来实现的。

答案：晶体管或运算放大器2. 理想运算放大器的输出阻抗是________。

答案：零3. 模拟电路中的噪声通常来源于________和________。

答案：电源和环境4. 模拟信号的频率范围通常从直流（DC）到________赫兹。

答案：几十兆5. 在模拟电路设计中，________是用来减少信号失真的。

答案：负反馈四、简答题（每题5分，共20分）1. 简述模拟电路与数字电路的区别。

模拟电子技术试题及答案

《模拟电子技术》试题（1卷）一、填空题（每空1分，共20分）1。

PN结中内电场阻止的扩散，推动的漂移运动.2. BJT工作在放大区时，其发射结处于偏置，集电结处于偏置。

3。

射极输出器的输入信号从极间输入，而输出是从极间取出。

因此，射极输出器是一个共极放大器。

4。

甲类功放BJT的导通角为；乙类功放BJT的导通角为；甲乙类功放BJT的导通角为；5。

若两个输入信号电压的大小，极性，就称为差模输入信号.6。

为了稳定放大器的工作点，应引入负反馈；为了稳定放大器的性能，应引入负反馈。

7.自激振荡电路主要由和两部分组成,前者要求有足够的放大倍数，后者要求反馈信号与输入信号。

8.在电感反馈三点式振荡器中，BJT c-e极间的回路元件是；b-e极间的回路元件是；c—b极间的回路元件是 .二、判断题（每小题1分，共10分）1.P型半导体中的多数载流子是空穴,因此，P型半导体带正电。

（ )2.发射结处于反偏的BJT,它一定工作在截止区。

( ）3.BJT是由两个PN结组合而成的，所以将两个二极管对接，也可以当BJT使用.( ）4.BJT的输入电阻r be是对交流而言的一个动态电阻,在小信号情况下为常数。

5。

射极输出器的输入信号加在BJT的基极,输出取自发射极。

因此，输出电压的大小可用公式V E=V B—V BE进行计算。

（ )6。

乙类功放中的两个BJT交替工作,各导通半个周期。

( )7。

与接入反馈前相比较，接入负反馈后,净输入量增大了.( )8。

在运放电路中，闭环增益Àf是指广义的放大倍数.（）9。

凡是能产生自激振荡的电路一定具有正反馈。

（）10.由LC元件组成的并联谐振回路谐振时的阻抗呈纯电阻性，且为最小值.（ )三、选择题（每小题1分，共10分)1。

PN结外加正向电压时，其空间电荷区（）.a。

不变 b.变宽 c.变窄2。

测得BJT各电极对地电压为：V B=4.7V,V C=4.3V,V E=4V，则该BJT工作在（ )状态。

模拟电子技术期末试卷5套及答案

《模拟电子技术》期末考试试卷1班级_ ______ 学号___ ___ 姓名___ ___ 分数___ ___一．填空（25分）（1）本征硅中若掺入五价元素的原子，则多数载流子应是电子，掺杂越多，则其数量一定越多，相反，少数载流子应是空穴，掺杂越多，则其数量一定越少。

（2）把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做单向导电特性。

（3）当PN 结外加正向电压时，PN 结内多子扩散形成较大的正向电流。

（4）硅二极管的导通电压值约为 0.6V ，锗二极管的导通电压约为 0.2V 。

（5）晶体三极管作开关应用时一般工作在输出特性曲线的饱和区和截止区。

（6）对于由三极管组成的放大电路而言，就其输入回路和输出回路的公共端不同，可以组成共基、共射、共集电三种组态。

（7）放大电路的频率特性是指放大倍数值随信号频率而变，称为幅频特性，而输出信号与输入信号的相位差随信号频率而变，称为相频特性。

（8）假设n 级放大电路的每一级的放大倍数分别为unu u u A A A A ......321、、，那么多级放大电路的放大倍数uA ＝ un u u A A A (21)（9）要使电路产生稳定的振荡，必须满足振幅平衡和相位平衡两个条件。

（10）小功率直流电源一般由四部分组成，分别是电源变压器、整流、滤波和稳压电路。

二．选择题（每题2分，共20分）（1）为了减小输出电阻，应在放大电路中引入；。

（A ）电流负反馈（B ）电压负反馈（C ）直流负反馈（D ）交流负反馈（2）RC 串并联网络在RC f f π210==时呈。

（A ）感性（B ）阻性（C ）容性（3）通用型集成运放的输入级多采用。

（A ）共基接法（B ）共集接法（C ）共射接法（D ）差分接法（4）两个β相同的晶体管组成复合管后，其电流放大系数约为。

模拟电子技术试题库及答案

（3）由输入特性曲线可知，UBE从0.7V变到0.75V的过程中，ΔIB≈30μA，由输出特性曲线可知，ΔIC≈2.4mA，所以β≈2400/30≈80。
项目二试题（共100分，120分钟）
一、填空题：（每空1分，共25分）
1、基本放大电路的三种组态分别是：共射放大电路、共基放大电路和共集电极放大电路。
6、场效应管放大电路和双极型放大电路相比，具有输入电阻高，噪声低和集成度高等优点，但由于跨导较小，使用时应防止栅极与源极间短接击穿。
7、多级放大电路通常有直接耦合、阻容耦合和变压器耦合的三种耦合方式。
8、多级放大电路的级数越多，其电压增益越大；频带越窄。
二、判断下列说法的正确与错误：（每小题1分，共10分）
1、放大电路中的输入信号和输出信号的波形总是反相关系。（错）
2、放大电路中各电量的交流成分是由交流信号源提供的。（对）
3、分压偏置式共射放大电路是一种能够稳定静态工作点的放大器。（对）
4、设置静态工作点的目的是让交流信号叠加在直流量上全部通过放大器。（对）
5、晶体管的电流放大倍数通常等于放大电路的电压放大倍数。（错）
6、只要在二极管两端加正向电压，二极管就一定会导通。（×）
7、二极管只要工作在反向击穿区，一定会被击穿而造成永久损坏。（×）
8、三极管集电极电流大于它的最大允许电流ICM时，该管必定被击穿。（×）
9、场效应管若出厂前衬底与源极相连，则漏极和源极就不能互换使用。（√）
10、双极型三极管的集电极和发射极类型相同，因此可以互换使用。（×）
（1）观察图6-25，对应IB=60μA、UCE=3V处，集电极电流IC约为3.5mA；
（2）观察图6-25，对应IC=4mA、UCE=4V处，IB约小于80μA和大于70μA；
