变电所电缆沟施工安全技术措施正式版
变电站电缆沟工程施工方案
![变电站电缆沟工程施工方案](https://img.taocdn.com/s3/m/7437ca77bdd126fff705cc1755270722182e595c.png)

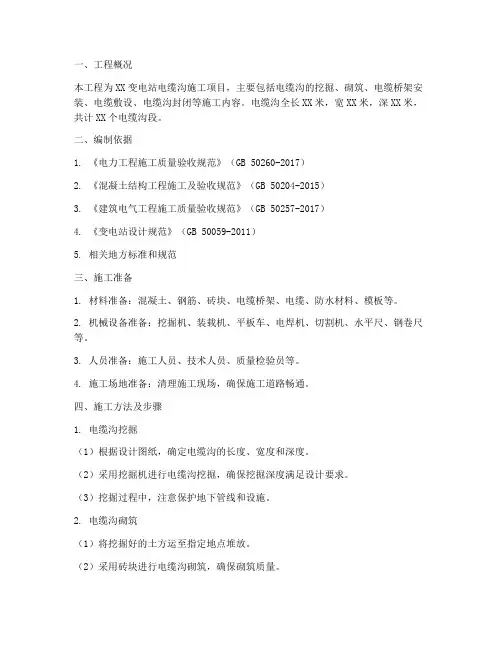

一、工程概况本工程为XX变电站电缆沟施工项目,主要包括电缆沟的挖掘、砌筑、电缆桥架安装、电缆敷设、电缆沟封闭等施工内容。
电缆沟全长XX米,宽XX米,深XX米,共计XX个电缆沟段。
二、编制依据1. 《电力工程施工质量验收规范》(GB 50260-2017)2. 《混凝土结构工程施工及验收规范》(GB 50204-2015)3. 《建筑电气工程施工质量验收规范》(GB 50257-2017)4. 《变电站设计规范》(GB 50059-2011)5. 相关地方标准和规范三、施工准备1. 材料准备:混凝土、钢筋、砖块、电缆桥架、电缆、防水材料、模板等。
2. 机械设备准备:挖掘机、装载机、平板车、电焊机、切割机、水平尺、钢卷尺等。
3. 人员准备:施工人员、技术人员、质量检验员等。
4. 施工场地准备:清理施工现场,确保施工道路畅通。
四、施工方法及步骤1. 电缆沟挖掘(1)根据设计图纸,确定电缆沟的长度、宽度和深度。
(2)采用挖掘机进行电缆沟挖掘,确保挖掘深度满足设计要求。
(3)挖掘过程中,注意保护地下管线和设施。
2. 电缆沟砌筑(1)将挖掘好的土方运至指定地点堆放。
(2)采用砖块进行电缆沟砌筑,确保砌筑质量。
(3)砌筑完成后,进行混凝土浇筑,加强电缆沟的稳定性。
3. 电缆桥架安装(1)根据设计图纸,确定电缆桥架的层数、间距和高度。
(2)将电缆桥架安装到位,确保桥架与电缆沟的固定牢固。
(3)电缆桥架安装完成后,进行电缆敷设。
4. 电缆敷设(1)根据设计图纸,确定电缆的型号、规格和数量。
(2)将电缆敷设至电缆桥架上,确保电缆敷设整齐、牢固。
(3)电缆敷设完成后,进行电缆接头和接地处理。
5. 电缆沟封闭(1)对电缆沟进行防水处理,防止地下水渗入。
(2)将电缆沟封闭,确保电缆沟的安全、稳定。
五、质量控制措施1. 材料质量:严格把控材料质量,确保所用材料符合设计要求。
2. 施工质量:加强施工过程中的质量控制,确保施工质量达到规范要求。
电缆沟盖板施工技术要求措施
![电缆沟盖板施工技术要求措施](https://img.taocdn.com/s3/m/239aa2e152d380eb63946de1.png)

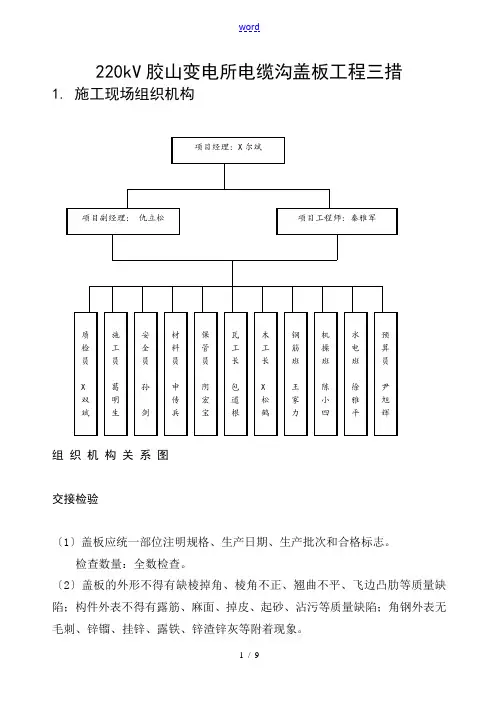

220kV胶山变电所电缆沟盖板工程三措1. 施工现场组织机构组织机构关系图交接检验〔1〕盖板应统一部位注明规格、生产日期、生产批次和合格标志。
检查数量:全数检查。
〔2〕盖板的外形不得有缺棱掉角、棱角不正、翘曲不平、飞边凸肋等质量缺陷;构件外表不得有露筋、麻面、掉皮、起砂、沾污等质量缺陷;角钢外表无毛刺、锌镏、挂锌、露铁、锌渣锌灰等附着现象。
检查数量:全数检查。
〔3〕钢筋混凝土盖板的尺寸偏差应符合表1的规定。
检查数量:每一条电缆沟的盖板抽查10%,但不得少于3件。
表1注:l为构件长度〔mm〕〔4〕检查支座支撑宽度和高度。
检查数量:全数检查检查方法:采用钢尺。
〔5〕检查盖板的质量合格证明文件,主要包括原材料合格证明文件与试验报告、试块试压报告、盖板钢筋保护层测试记录等。
〔1〕电缆沟尺寸、沟道压顶截面尺寸等须符合设计要求。
〔2〕电缆沟沟道压顶抹灰层之间必须粘结结实,抹灰层应无脱层、空鼓,面层应无爆灰和裂缝;压顶外表应平整、洁净、接槎平整,分格缝设置宜不大于4m。
检查数量:每10延长米检查至少一处,每条沟不少于三处。
检查方法:用小锤轻击检查;观察检查。
〔3〕沟道压顶截面尺寸、顶面标高、中心线位移、相对高差等允许偏差项目符合表2.2.2的规定。
检查数量:每5延长米抽查1处,每条沟不少于三处。
表〔4〕检查电缆沟沟道压顶施工记录和质量验收记录。
2.2 安装工序1、盖板交接检验合格后,按施工总平面布置进展分类堆放,堆放位置便于二次倒运。
盖板应侧立单层堆放,堆放时盖板两侧应采用木方进展搁置,以防包边角钢与地面接触,造成锌层外表腐蚀。
为确保每条电缆沟的盖板面层色泽一致,同一批次的盖板应采用生产厂一样原材料、配合比的产品。
2、对电缆沟沟道压顶外表进展清理,去除外表杂物,清理过程中要注意对已敷设电缆等成品的保护,防止对电缆的损坏和污染。
3、采用经纬仪和钢尺放样盖板板端控制线,控制线平行于电缆沟中心线,每20m设置一控制点。
变电所电缆沟作业安全技术措施
![变电所电缆沟作业安全技术措施](https://img.taocdn.com/s3/m/2b199aa76394dd88d0d233d4b14e852459fb3947.png)
变电所电缆沟作业安全技术措施一、概述:为强化变电所内电缆设施的日常维护,及时清理变电所电缆沟内积水,提升供电系统的可靠性,我队将不定期安排电工进入变电所电缆沟进行作业,由于电缆沟空间狭窄,电缆沟内有较多特别的金属电缆支架,电缆沟内吊挂的电缆均为带电高压电缆,且电缆沟内由于长时间封闭可能存在有毒有害气体聚集等状况,为了在作业过程中保证人员安全、设备正常运行,特制定该安全技术措施。
二、作业时间:2021年第四季度。
三、作业内容:清理电缆沟内垃圾、清扫电缆积尘、改换排水泵、整理电缆等。
四、作业人员:矿井修理电工3-5人。
五、工具及材料:高压绝缘手套、防尘口罩、棉纱、刷子等。
六、工艺及工序:变电所电缆沟存在如下特点:1、没有足够空间,可以让员工顺利完成指定的工作;2、由于电缆和电缆金属支架的存在,使得员工不能自如地进入和撤离;3、电缆地沟并非制定用来给员工长时间工作的区域。
以上三个特点满足受限空间的判定条件,故可确定,变电所电缆沟为受限空间。
作业工序:首先,应挑选身材适中、体力优良的员工参加作业,作业负责人要对供电设备的各类保护进行检查,保证电气设备保护灵敏可靠,并提前安排员工将变电所电缆沟盖板揭开,自然通风不少于2小时后方可作业,作业前,作业人员要佩戴好高压绝缘手套、防尘口罩、便携仪等个人防护用品,并将头灯固定在安全帽后方的卡子中,头灯多余的连线要使用腰带贴身固定,进入电缆沟前,要依据区域大小平均选取不少于5点区域,进行上、中、下气体检测,气体不满足要求严禁作业,具体常见有害气体爆炸极限与职业接触极限值为:气体种类爆炸极限职业接触限值气体种类爆炸极限职业接触限值氧气19.5%-22%〔同意浓度〕氰化氢5.6%-40%Mac 1 mg/m3硫化氢4%-46%Mac 10ppm氨15.7%-27.4%PC-TWA 20 mg/m3PC-STEL 30 mg/m3一氧化碳12.5%-74.2%PC-TWA 20 mg/m3PC-STEL 30 mg/m3甲醛7%-73%Mac 0.5 mg/m3甲烷5.3%-15%窒息性气体甲醇5.5%-44%PC-TWA 25 mg/m3PC-STEL 50 mg/m3甲苯1.2%-7%PC-TWA 50 mg/m3PC-STEL 100 mg/m3乙醇3.3%-19%二甲苯1%-7%PC-TWA 50 mg/m3PC-STEL 100 mg/m3作业过程中,变电所内要有作业负责人全程监管负责,电缆沟内的作业人员要缓慢移动,严禁嬉戏打闹,并依据作业区域大小平均分配工作任务。
变电站区电缆沟施工方案.
![变电站区电缆沟施工方案.](https://img.taocdn.com/s3/m/0d9d90271fb91a37f111f18583d049649a660e7a.png)
变电站区电缆沟施工方案一、前言在电力系统中,电缆是起着输送电能的重要载体,而电缆沟则是保护和管理电缆的重要设施。
变电站作为电力系统中的重要组成部分,其区域内的电缆沟施工方案至关重要。
本文将重点介绍变电站区电缆沟的施工方案。
二、施工前准备1. 方案设计在进行电缆沟施工之前,应当制定详细的施工方案。
方案设计应考虑变电站的布局、电缆布置情况、地形地貌等因素,合理确定电缆沟的位置、深度、宽度等参数。
2. 施工人员培训施工人员应具备一定的电力设施施工经验和技能,特别是对于电缆的安装和维护应有专门培训。
三、施工过程1. 土方开挖首先进行土方开挖工作,根据设计方案确定电缆沟的位置和尺寸,采用机械或人工方式进行开挖。
2. 设置支架在电缆沟内设置支架,用于支撑和固定电缆。
支架的设置应符合设计要求,同时要考虑支架的稳固性和与电缆的绝缘。
3. 铺设电缆在支架上铺设电缆,按照设计方案的布置要求进行铺设,注意电缆的保护和整齐摆放。
4. 沟壁保护电缆铺设完成后,对电缆沟的沟壁进行保护,采取防腐、防潮等措施,确保电缆沟的安全性和稳定性。
四、施工验收1. 完工检查施工完成后,进行完工检查,检查电缆的铺设情况、支架的设置是否符合要求,沟壁的保护是否到位等。
2. 电力试验进行电力试验,检查电缆的绝缘性能和传输性能,确保电缆运行安全可靠。
五、施工总结电缆沟施工是变电站区域内重要的工作之一,合理的施工方案和严格的施工要求对电力系统的正常运行和安全稳定起着至关重要的作用。
希望通过本文的介绍,能对变电站区电缆沟的施工方案有更清晰的认识,为今后的实际施工工作提供一定的参考。
变电站电缆沟安全技术交底模板
![变电站电缆沟安全技术交底模板](https://img.taocdn.com/s3/m/1fcd235cf68a6529647d27284b73f242336c31dc.png)
一、交底目的为确保变电站电缆沟施工过程中的安全,预防事故发生,现将电缆沟安全技术交底如下,请全体施工人员认真学习并严格遵守。
二、交底内容1. 施工人员要求(1)施工人员必须经过专业培训,具备一定的电气知识和技能。
(2)施工人员必须遵守施工现场的安全规定,穿戴好个人防护用品。
(3)施工人员必须服从现场管理,听从指挥。
2. 施工现场安全措施(1)施工现场应设立明显的安全警示标志,提醒施工人员注意安全。
(2)施工现场应设置安全通道,确保人员疏散畅通。
(3)施工现场应配备必要的安全防护设施,如安全网、防护栏杆等。
3. 电缆沟施工安全要点(1)电缆沟施工前,应对施工现场进行勘察,了解地下管线情况,确保施工安全。
(2)电缆沟施工时,应确保电缆沟底部平整,避免电缆受到损伤。
(3)电缆敷设过程中,应严格按照设计要求进行,确保电缆敷设整齐、牢固。
(4)电缆沟施工过程中,应避免损坏周边地下管线,如遇到特殊情况,应及时报告现场负责人。
(5)电缆沟施工过程中,应定期检查电缆沟内空气质量,确保施工人员呼吸安全。
4. 电缆敷设安全要点(1)电缆敷设前,应检查电缆外观,确保电缆无破损、老化等现象。
(2)电缆敷设过程中,应避免电缆交叉、扭曲,确保电缆敷设整齐。
(3)电缆敷设过程中,应确保电缆固定牢固,防止电缆脱落。
(4)电缆敷设过程中,应避免电缆受到外力挤压,确保电缆安全。
(5)电缆敷设完成后,应进行绝缘测试,确保电缆绝缘性能符合要求。
5. 施工结束后的安全措施(1)电缆沟施工完成后,应对施工现场进行清理,确保无杂物。
(2)施工人员应检查电缆沟内空气质量,确保施工人员呼吸安全。
(3)施工人员应向现场负责人报告施工结束,并做好交接工作。
三、注意事项1. 施工人员必须严格遵守本交底内容,确保施工安全。
2. 施工过程中,如发现安全隐患,应立即停止施工,并报告现场负责人。
3. 施工人员应定期进行安全教育培训,提高安全意识。
4. 施工单位应定期对施工现场进行检查,确保施工安全。
变电站工程电缆沟施工方案
![变电站工程电缆沟施工方案](https://img.taocdn.com/s3/m/a1edfc6cbc64783e0912a21614791711cc7979c4.png)
变电站工程电缆沟施工方案一、施工前准备工作:1.开展现场勘察工作,确定电缆沟的位置和尺寸,并与设计单位进行沟通确认;2.编制施工流程和施工方案,明确各项工作的任务和责任;3.购买所需要的工具、设备和材料,并对其进行检查和验收;4.组织施工人员进行技术交底,确保施工人员了解操作要领和安全措施;5.布置现场,确保施工区域的安全和整洁;6.与现场环境有关的政府部门和相关单位进行沟通,了解相关规定和要求。
二、电缆沟开挖:1.按照设计要求进行地面或地下电缆沟开挖,保证电缆沟的净宽、净深和净高;2.对地下电缆沟开挖时,要按照所需埋设电缆的数量和规格确定沟槽尺寸,确保电缆的敷设与维护;3.对地下石质地层及复杂地质条件下出现的较硬、较软、较湿或无土质情况,要根据实际情况合理调整挖掘方案;4.进行电缆沟施工前要对边坡、洞穴、掌子面等可能出现的坍塌情况进行评估和处理,确保工程安全。
三、电缆敷设:1.选用合适的敷设方式和方法,如直埋、管道敷设等;2.严格按照设计要求和施工方案进行电缆敷设,保持电缆的拌和度和整齐度;3.针对不同规格和型号的电缆,选用合适的敷设工艺和设备,确保电缆正常敷设;4.在敷设过程中要注意电缆的保护,避免电缆被机械损坏或其他外力引起的故障。
四、电缆安装和连接:1.安装电缆的接线盒、中间接头、终端头等设备,确保电缆的正常运行;2.对电缆的连接进行检测和测试,确保电缆连接的质量和稳定性;3.在接地、接零以及保护接地等方面要按照国家标准进行安装和连接。
五、完工验收:1.对电缆沟的开挖、敷设和安装连接等情况进行检查和验收;2.检查电缆的绝缘电阻、接地电阻、安全性能等指标,确保电缆满足要求;3.对施工过程中产生的废弃物、渣土等进行清理和处理,确保施工区域的环境整洁;4.进行施工记录和资料整理,以备日后参考。
六、安全措施:1.进行必要的安全交底,确保施工人员了解安全操作规程和防护设备的使用方法;2.设置施工现场的安全警告标志,保证人员安全;3.保持施工区域的通风、照明和干燥,确保施工人员的健康和安全;4.监测施工过程中的安全情况,及时排除安全隐患。
变电所风镐开挖电缆沟施工安全技术措施
![变电所风镐开挖电缆沟施工安全技术措施](https://img.taocdn.com/s3/m/9c61c94778563c1ec5da50e2524de518974bd376.png)
接地线必须与设备接地端子可靠连接,且接地线截面应符合规范要 求。严禁将接地线接在自来水管、暖气管等非专用接地体上。
接地电阻检测
定期对电气设备接地电阻进行检测,确保接地电阻值在允许范围内。 对于不合格的接地电阻,应及时采取措施进行整改。
定期检查电气线路和设备完好性
定期检查
定期对施工现场的电气线路和设备进行检查,确保线路和设备完好无损、绝缘良好。对 于发现的问题,应及时进行维修或更换。
证书有效期
合格证书应设定有效期,并定期 更新。在证书有效期内,操作人 员应接受必要的复训和考核。
正确使用风镐方法和注意事项
01
使用前准备
在操作风镐前,确保已经穿戴好个人防护装备,如安全帽、防护眼镜、
耳塞等。同时,检查风镐的连接是否牢固,以及周围环境是否安全。
02
操作方法
按照制造商的操作指南和现场安全要求,正确操作风镐。注意保持稳定
在施工前,必须查阅变电所区域的相 关地下管线图纸和资料,了解电缆沟 周围其他管线的走向、埋深、材质等 信息。
在施工图纸上准确标记出各类管线的 位置,为后续施工提供明确的指导, 避免对其他管线造成破坏。
现场踏勘
组织专业人员对现场进行踏勘,核实 图纸资料的准确性,特别关注与电缆 沟施工相关的管线,如给排水、燃气 、通信等。
加固处理
一旦发现边坡存在不稳定因素, 应立即采取加固措施,如增加支 撑结构、注浆加固等,确保边坡 稳定。
防止坍塌、滑坡等事故发生的措施
支护措施
在电缆沟开挖前,应根据地质勘察结 果设计合理的支护方案,如采用钢板 桩、木支撑等支护措施,防止坍塌和 滑坡。
排水措施
保持电缆沟内干燥,设置有效的排水 系统,及时排除雨水和地下水,降低 土壤湿度,提高边坡稳定性。
电缆沟改造施工安全技术措施
![电缆沟改造施工安全技术措施](https://img.taocdn.com/s3/m/8d2dde02482fb4daa58d4b9d.png)
电缆沟改造施工安全技术措施一、时间按排计划时间为2004年7月22日9时30分至2004年9月22日17时0分二、施工安全组织措施1、开工前把关人员对参加大修的施工人员进行现场安全教育,并对安全注意事项进行提问,开工前列队宣读工作票,负责人向工作班成员讲解工作任务,认真作好危险点分析,认真检查安全措施布置情况,工作班成员应清楚工作任务及工作地点、安全注意事项后方可开工。
2、每个工作地点设专职监护人,监护人不得干其他工作,因事离开时,必须找能够胜任的人代替才可离开。
3、高空作业应带安全帽,使用安全带,安全带必须事先检查良好,绑扎在牢固不能脱出的物体上,上设备前核对设备与工作票内容相同,同时经监护人的同意方可。
4、在开关场搬运梯子,管子等长物体时,应由两人平抬平放,防止触及带电设备,工作现场严禁说笑打闹,严禁吸烟,检修人员搬运工具,不得超自身高度,使用金属工器具,保持带电安全距离,防止工具触及带电设备,梯子的使用符合规定。
5、现场使用吊车,必须由专人领进吊卸地点,并向司机交待清楚工作任务及临近带电设备,事先检查线索是否完好。
吊车必须设专人指挥,与司机协调好,吊装长物体时,应用手绳由专人掌握运动方向,是其与带电部位保持足够的安全距离。
三、施工安全技术措施1、为了作好此次施工工作,所里要对施工人员进行安全思想教育,施工工作中严格执行相关规定,提高施工人员的责任感,确保施工工作顺利完成。
2、凡是参加大修的工作人员,必须经安规考试合格,着装整齐。
工作服责人开工前,应协调组织人员,备品备件及车辆。
3、开工前把关人员对参加施工的工作人员进行现场安全教育,并对安全注意事项进行讲解提问,开工前列队宣读工作票,负责人向工作班成员讲解工作任务,认真作好危险点分析,认真检查安全措施情况,工作班成员应清楚工作任务及工作地点、安全注意事项后方可开工。
4、施工人员要按计划提前备料,并准备好各种设备工器具。
5、工作人员、专职监护人员出入工作现场,必须向工作服责人报告,工作服责人应分工明确,同意指挥,严格执行工作间断,转移,终结制度。
1.变电所电缆沟作业安全技术措施-完成
![1.变电所电缆沟作业安全技术措施-完成](https://img.taocdn.com/s3/m/f1af9a0110a6f524ccbf855a.png)
筠连县分水岭煤业有限公司中央变电所电缆沟施工安全技术措施编制单位:机电科编制时间:2018年1月20日变电所电缆沟施工作业安全技术措施审批单变电所电缆沟施工安全技术措施一、概述:为完善中央变电所内设备设施需要,提高供电系统的可靠性,需在中央变电所施工电缆沟。
我矿将于近期安排维修作业队组进入中央变电所进行电缆沟施工作业,为确保人员安全、设备正常运行,特制定该安全技术措施。
二、作业时间:2018年元月三、作业内容:用黄砖码砌600mm*500mm电缆沟内垃圾、清扫电缆积尘、整理电缆等。
四、作业人员:矿井维修电工2人、维修作业队组五、工具及材料:高压绝缘手套、防尘口罩、棉纱、刷子等。
六、工艺及工序:变电所电缆沟施工存在如下特点:1、没有足够空间,可以让员工顺利完成指定的工作;2、由于电缆和电缆金属支架以及配电设备的存在,使得员工不能自如地进入和撤离;3、中央变电所设备设施均带电运行,需保持一定的安全间距。
以上三个特点满足受限空间的判定条件,故可确定,变电所电缆沟施工为受限空间施工。
作业工序:首先,机电负责人要对供电设备的各类保护进行检查,确保电气设备保护灵敏可靠,尤其对接地线认真检查,确保接地可靠,并提前安排员工将变电所带电设备用锚网隔离开,并悬挂好警示标志;作业前,作业人员要佩戴好高压绝缘手套、防尘口罩、便携仪等个人防护用品,并将头灯固定在安全帽后方的卡子中,头灯多余的连线要使用腰带贴身固定,以免不小心接触带电体;进入施工电缆沟前,要确保各处线缆收整到位,不得影响施工作业安全。
作业过程中,变电所内要有机电作业负责人全程监管负责,施工电缆沟的作业人员要缓慢移动,严禁嬉戏打闹,并根据作业区域大小平均分配工作任务。
作业完毕后,作业人员要清整好现场,离开中央变电所时并必须将多余材料收整升井。
七、危险源辨识:1、作业前,未设遮拦,造成人员接触带电体,容易导致因漏电致人生伤亡。
2、作业前,未检查供电设备保护是否齐全有效,造成人员触电。
【精品】变电所电缆沟施工安全技术措施
![【精品】变电所电缆沟施工安全技术措施](https://img.taocdn.com/s3/m/8b4ad0dff61fb7360b4c65b2.png)
变电所电缆沟施工安全技术措施
小编希望变电所电缆沟施工安全技术措施这篇文章对您有所帮助,如有必要请您下载收藏以便备查,接下来我们继续阅读。
一、工程概况及特点
本工程为郭家山副立井井底车场中央变电所电缆沟,采用暗沟内设轨道活盖板方式。
总长度为178.75m,主沟长108.15m,高1220m,分支电缆沟长70.6m(以主沟为中心,左右布置分支共58个)。
主沟高度比变电所底板标高高出20mm,盖板采用75mm厚水泥盖板和5mm厚防静电胶板铺设。
待变电所底板硬化100mm后与电缆沟成同一水平高度。
电缆沟采用预埋70×7mm的角铁架设电缆,间距200mm,排距900mm,共分四层。
如遇到分支电缆沟,按实际情况适当调整排列。
电缆沟封堵墙采用C20砼浇注而成,共布置有42个¢100mm的穿墙孔,并用黄土密封。
二、施工安排
1、主电缆沟施工安排
主电缆沟施工时,以坐标X=5286.6,Y=2646.8,以α=180°方位角,β=4‰的上山坡度向南掘进25m后(中之中),再以坐标X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m停掘到位。
2、分支电缆沟施工安排。
变电所电缆沟施工安全技术措施正式样本
![变电所电缆沟施工安全技术措施正式样本](https://img.taocdn.com/s3/m/625d87600912a2161479299d.png)
文件编号:TP-AR-L5633In Terms Of Organization Management, It Is Necessary To Form A Certain Guiding And Planning Executable Plan, So As To Help Decision-Makers To Carry Out Better Production And Management From Multiple Perspectives.(示范文本)编制:_______________审核:_______________单位:_______________变电所电缆沟施工安全技术措施正式样本变电所电缆沟施工安全技术措施正式样本使用注意:该解决方案资料可用在组织/机构/单位管理上,形成一定的具有指导性,规划性的可执行计划,从而实现多角度地帮助决策人员进行更好的生产与管理。
材料内容可根据实际情况作相应修改,请在使用时认真阅读。
一、工程概况及特点本工程为郭家山副立井井底车场中央变电所电缆沟,采用暗沟内设轨道活盖板方式。
总长度为178.75m,主沟长108.15m,高1220m,分支电缆沟长70.6m(以主沟为中心,左右布置分支共58个)。
主沟高度比变电所底板标高高出20mm,盖板采用75mm厚水泥盖板和5mm厚防静电胶板铺设。
待变电所底板硬化100mm后与电缆沟成同一水平高度。
电缆沟采用预埋70×7mm的角铁架设电缆,间距200mm,排距900mm,共分四层。
如遇到分支电缆沟,按实际情况适当调整排列。
电缆沟封堵墙采用C20砼浇注而成,共布置有42个¢100mm的穿墙孔,并用黄土密封。
二、施工安排1、主电缆沟施工安排主电缆沟施工时,以坐标X=5286.6,Y=2646.8,以α=180°方位角,β=4‰的上山坡度向南掘进25m 后(中之中),再以坐标X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m停掘到位。
变电所电缆沟施工安全技术措施
![变电所电缆沟施工安全技术措施](https://img.taocdn.com/s3/m/15956c7fdd36a32d7375818c.png)
变电所电缆沟施工安全技术措施集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-变电所电缆沟施工安全技术措施一、工程概况及特点本工程为郭家山副立井井底车场中央变电所电缆沟,采用暗沟内设轨道活盖板方式。
总长度为178.75m,主沟长108.15m,高1220m,分支电缆沟长70.6m(以主沟为中心,左右布置分支共58个)。
主沟高度比变电所底板标高高出20mm,盖板采用75mm厚水泥盖板和5mm厚防静电胶板铺设。
待变电所底板硬化100mm后与电缆沟成同一水平高度。
电缆沟采用预埋70×7mm的角铁架设电缆,间距200mm,排距900mm,共分四层。
如遇到分支电缆沟,按实际情况适当调整排列。
电缆沟封堵墙采用C20砼浇注而成,共布置有42个¢100mm的穿墙孔,并用黄土密封。
二、施工安排1、主电缆沟施工安排主电缆沟施工时,以坐标X=5286.6,Y=2646.8,以α=180°方位角,β=4‰的上山坡度向南掘进25m后(中之中),再以坐标X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m停掘到位。
2、分支电缆沟施工安排变电所东通道分支电缆沟以坐标X=5276.42,Y=2644.1,α=270°方位角,22°下山坡度施工2.7m,与主沟连通。
以此方式依次向南每隔1.6m施工6排分支电缆沟(中至中)。
主变电所分支电缆沟施工时,以坐标X=5266.95,Y=2642.7,X=5262.75,Y=2642.7南北对称每隔1.3m施工十二排分支电缆沟,分别以22°下山坡度施工1.7m,与主沟连通;以此方式依次向西施工,与第十二排隔1.75m的位置,开口施工第十三排分支电缆沟;接下来以1m的排距施工第十四、十五排,与第十五排分支电缆沟隔2m施工第十六、十七排分支;此后每隔1m施工8排分支电缆沟。
电力电缆沟安全作业规程范本(2篇)
![电力电缆沟安全作业规程范本(2篇)](https://img.taocdn.com/s3/m/65783c2724c52cc58bd63186bceb19e8b8f6ec05.png)
电力电缆沟安全作业规程范本1. 安全准备1.1. 进入工作区域前,必须佩戴个人防护装备,包括安全帽、安全鞋、隔热手套和防护眼镜等。
1.2. 在进行电力电缆沟作业前,必须对电缆沟进行检查,确保其结构完好,无损坏和漏电等安全问题。
1.3. 在施工现场周围设置明显的警示标识,并确保施工场地通风良好。
2. 挖沟与铺设电缆2.1. 开始挖沟前,必须清除施工区域内可能存在的障碍物和杂物,确保安全通行。
2.2. 挖沟时,必须按照设计要求进行,保持沟底水平,沟壁垂直,并确保挖沟后的边坡稳定。
2.3. 如果在挖沟过程中遇到其他管线,必须先与相关部门进行联系,确保施工安全。
2.4. 在铺设电缆前,必须对电缆进行外观检查,确认电缆无损坏,绝缘良好。
2.5. 电缆敷设时,必须小心操作,避免损坏电缆绝缘和导体。
3. 电缆连接与接地3.1. 在进行电缆连接前,必须断开电缆所连接的电源,确保操作安全。
3.2. 电缆连接必须按照规范进行,确保连接牢固、绝缘良好。
3.3. 电缆的接地必须符合国家标准和设计要求,确保接地可靠,防止漏电事故发生。
4. 施工现场管理4.1. 施工现场必须保持整洁,清理施工垃圾和杂物,确保通道畅通。
4.2. 安全设施和警示标识必须随时保持清晰可见,确保施工人员能够清楚辨识危险区域。
4.3. 施工现场必须配备灭火器材以及其他应急设备,以便在发生事故时及时处理。
4.4. 进行夜间作业时,必须在作业区域设置合适的照明设备,确保施工人员的安全。
5. 安全防护5.1. 施工过程中,严禁吸烟、乱扔烟蒂等行为,防止引发火灾。
5.2. 施工人员必须严格按照规范要求佩戴个人防护装备,防止触电、碰撞等事故发生。
5.3. 在挖掘和铺设电缆时,必须使用合适的工具,避免用力过猛导致意外伤害。
5.4. 施工现场必须设置合适的防护围栏,防止外人进入施工区域,减少意外风险。
6. 施工人员培训与安全意识6.1. 施工人员必须参加相关的培训和考核,了解施工操作规程和安全要求。
变电站工程电缆沟施工方案
![变电站工程电缆沟施工方案](https://img.taocdn.com/s3/m/b58c5356f4335a8102d276a20029bd64783e6282.png)
变电站工程电缆沟施工方案XXX矿山35kV线路工程变电站工程电缆沟施工方案一、工程概况:XXX(铅山)220kV变电站工程电缆沟具体概况如下:800×800电缆沟长为25米,1000×1000电缆沟长为300米,1200×1200电缆沟长为160米,1200×1050穿公路电缆沟长为13米。
沟盖板采用∠50×4镀锌角钢,四周与钢筋焊接,现场浇作。
1000×1000电缆沟及800×800电缆沟为砖砌体,其余为钢筋砼现浇电缆沟。
二、编制依据:1、《混凝土结构工程施工及验收规范》GB-20022、《砌体工程施工质量验收规范》GB-20023、《110kV~1000kV变电(换流)站土建工程施工质量验收及评定规程》Q/GDW183-2008三、电缆沟施工:3.1施工准备1)材料的准备混凝土采用自拌,砂、石应有复试报告,水泥应有出厂合格证及复试合格报告;模板应采用表面平整、加工精密、有一定刚度的多层胶合板;钢筋应进行外观及资料(出厂合格证中)检查,并经送样复试合格。
2)技术准备1)图纸会审:会审应由专业到综合的顺序逐步进行。
会审前参加职员熟悉图纸,准备意见,并进行必要的核对。
会检后,由现场施工技术负责人向现场各专业工种进行施工图纸交底。
2)技术交底:每个措施必须进行施工技术交底,技术交底内容要充实,具有针对性和指导性,全体参加施工的人员都要参加交底并签字,并形成书面交底记录。
3)定位放线:根据变电站总平面布置图,采用经纬仪、拉线、尺量、定出电缆沟的基准线。
3.2电缆沟基槽开挖根据设计要求,基槽土方开挖至电缆沟底基础设计标高,电缆沟壁应根据土质要求及电缆沟深度放坡,电缆沟基槽两侧设排水沟及集水井,以防止沟壁坍塌。
开挖完成后,应组织相关人员(设计勘察单位、施工单位、监理单位、业主)进行验槽,并做好记录。
3.3浇筑混凝土底板垫层页脚内容XXX矿山35kV线路工程基底原土夯实,放设电缆沟底垫层模板边线以及坡度线,根据边线及坡度线安装模板,并采用水准仪跟踪测定模板标高。
变电站工程电缆沟施工方案
![变电站工程电缆沟施工方案](https://img.taocdn.com/s3/m/fc999c23b94ae45c3b3567ec102de2bd9605de8b.png)
变电站工程电缆沟施工方案一、前期准备在进行电缆沟施工前,需要做好充分的前期准备工作。
具体包括以下几个方面:1.方案设计:根据实际情况和施工要求,设计出合理的电缆沟施工方案,包括施工路线、施工工艺、施工队伍组织等。
2.人员培训:对施工队伍进行必要的培训,确保他们了解施工方案、遵守施工规程,并具备相关操作技能。
3.设备准备:准备好所需的施工设备和工具,确保施工过程中设备顺畅、安全。
同时要检查设备是否完好,保证施工的顺利进行。
二、施工过程1.场地准备:在开始实际施工前,要对施工场地进行清理和平整,确保施工区域干净、整洁。
2.开挖电缆沟:根据设计要求,使用挖掘机等设备进行电缆沟的开挖工作。
在开挖过程中,注意避免损坏地下管道和其他设施,并确保施工质量。
3.敷设电缆:将待敷设的电缆按设计要求放置在电缆沟内,注意电缆的铺设方式和保护措施,避免损坏电缆。
4.填埋:在电缆敷设完成后,进行沟槽填埋工作,将电缆完全覆盖并填埋至设计标高。
5.压实和清理:对填埋后的土地进行压实和清理,使地表恢复平整,确保施工现场的整洁和安全。
三、施工质量控制1.巡检:在施工过程中,进行定期的巡检和监测工作,及时发现和解决施工中出现的问题,确保施工质量。
2.验收:在施工完成后,进行电缆沟的验收工作,对施工质量进行检查和评估,确保符合相关标准和要求。
3.完工报告:完成施工后,整理出完工报告,记录施工过程和施工质量情况,为后续运行和维护提供参考。
四、安全防护1.安全意识:施工中要加强安全意识,严格遵守安全操作规程,确保施工人员的安全。
2.安全防护:提供必要的安全防护设施,包括安全帽、手套、安全鞋等,提高施工现场的安全水平。
3.应急准备:制定应急预案和处置措施,做好应对意外情况的准备,及时处理紧急情况,保障施工安全。
五、总结电缆沟施工是变电站工程中重要的环节,只有做好充分的准备工作,确保施工过程安全顺利,才能保障电缆工程的质量和可靠性。
在电缆沟施工过程中,要紧密团结和配合,保持良好的施工纪律,确保项目按时、优质、安全完成。
变电所施工安全基技术措施
![变电所施工安全基技术措施](https://img.taocdn.com/s3/m/c33e3494ac51f01dc281e53a580216fc700a53f4.png)
变电所施工安全基技术措施引言在变电所施工过程中,安全是首要的考虑因素。
为了保障施工人员的生命安全和设备的完整性,必须采取一系列的技术措施来预防和应对施工过程中可能出现的安全隐患。
本文将介绍变电所施工安全的基本技术措施,以确保变电所施工的顺利进行。
1. 施工前准备工作在施工前,必须做好详细的准备工作,以确保施工过程中的安全。
包括以下技术措施: - 打通通信:施工团队之间和现场管理人员之间应建立良好的通信机制,明确沟通渠道,保证信息的及时传达。
- 安全培训:施工人员应接受相应的安全培训,了解施工过程中的危险因素和应对方法。
- 现场标识:在施工现场设置必要的标识,如危险区域、临时通道等,以提醒施工人员注意安全。
2. 安全防护措施在变电所施工过程中,采取适当的安全防护措施可以有效减少事故的发生。
以下是常见的安全防护措施: - 个人防护装备:施工人员应配备个人防护装备,如安全帽、安全鞋、手套、护目镜等,以保护自己免受伤害。
- 安全围栏:在施工现场周围设置安全围栏,限制无关人员进入施工区域。
- 隔离措施:在施工现场设置隔离带或者屏障,防止误入危险区域。
- 作业平台:搭建稳固的作业平台,确保施工人员的安全操作。
3. 电气安全措施电气安全是变电所施工中最重要的安全考虑因素之一。
以下是电气安全措施的基本要点: - 断电操作:在进行与电源连接的工作之前,必须先切断相应的电源,并使用合适的挂锁装置进行固定,防止误操作。
- 绝缘保护:施工过程中接触高压设备时,必须佩戴绝缘手套和绝缘靴,确保电气安全。
- 接地保护:在施工现场建立良好的接地系统,及时排除静电积聚和漏电现象。
4. 火灾防护措施变电所施工过程中的火灾风险需要特别注意。
以下是常见的火灾防护措施: -明火禁止:在施工现场严禁明火作业,如焊接、切割等,以防止火灾的发生。
- 防火设施:设置灭火器、灭火器具和消防器材,并定期检查和维护,以确保其可用性。
- 烟雾探测器:在变电所内安装烟雾探测器,及时发现可能的火灾隐患。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
In the schedule of the activity, the time and the progress of the completion of the project content are described in detail to make the progress consistent with the plan.变电所电缆沟施工安全技术措施正式版
变电所电缆沟施工安全技术措施正式
版
下载提示:此解决方案资料适用于工作或活动的进度安排中,详细说明各阶段的时间和项目内容完成
的进度,而完成上述需要实施方案的人员对整体有全方位的认识和评估能力,尽力让实施的时间进度
与方案所计划的时间吻合。
文档可以直接使用,也可根据实际需要修订后使用。
一、工程概况及特点
本工程为郭家山副立井井底车场中央变电所电缆沟,采用暗沟内设轨道活盖板方式。
总长度为178.75m,主沟长
108.15m,高1220m,分支电缆沟长70.6m (以主沟为中心,左右布置分支共58个)。
主沟高度比变电所底板标高高出
20mm,盖板采用75mm厚水泥盖板和5mm厚防静电胶板铺设。
待变电所底板硬化100mm 后与电缆沟成同一水平高度。
电缆沟采用预埋70×7mm的角铁架设电缆,间距
200mm,排距900mm,共分四层。
如遇到分
支电缆沟,按实际情况适当调整排列。
电缆沟封堵墙采用C20砼浇注而成,共布置有42个¢100mm的穿墙孔,并用黄土密封。
二、施工安排
1、主电缆沟施工安排
主电缆沟施工时,以坐标
X=5286.6,Y=2646.8,以α=180°方位角,β=4‰的上山坡度向南掘进25m后(中之中),再以坐标
X=5264.85,Y=2646.85,α=270°方位角,β=4‰上山坡度向西施工47m停掘到位。
2、分支电缆沟施工安排
变电所东通道分支电缆沟以坐标
X=5276.42,Y=2644.1,α=270°方位角,
22°下山坡度施工2.7m,与主沟连通。
以此方式依次向南每隔1.6m施工6排分支电缆沟(中至中)。
主变电所分支电缆沟施工时,以坐标X=5266.95,Y=2642.7,
X=5262.75,Y=2642.7南北对称每隔1.3m施工十二排分支电缆沟,分别以22°下山坡度施工1.7m,与主沟连通;以此方式依次向西施工,与第十二排隔1.75m的位置,开口施工第十三排分支电缆沟;接下来以1m的排距施工第十四、十五排,与第十五排分支电缆沟隔2m施工第十六、十七排分支;此后每隔1m施工8排分支电缆沟。
最后一排排距为2m。
3、电缆沟封堵墙施工安排
电缆沟封堵墙共施工两个,第一个由变电所东通道开口施工,其中心坐标为
X=5286.5,Y=2546.3,以α=90°方位角,β=4‰的下山坡度向东掘进1.5m(中之中),与主电缆沟连通。
第二个由变电所西通道开口施工,其中心坐标为
X=5267.35,Y=2599.35,以α=180°方位角,β=4‰的下山坡度向南掘进1.5m(中之中),与主电缆沟连通。
附设计图:郭家山副立井井底车场中央变电所主电缆沟、分支电缆沟及封堵墙施工平面图、剖面图。
三、施工工艺及要求
1、主沟施工时采用开炮配合风镐支刺方式进行施工,炮眼间距0.4--0.5m,眼深
不小于1.3m,每眼装药量不大于0.2Kg,炮泥封满填实。
主沟断面毛宽1200mm,净宽800mm,深1200mm。
2、分支电缆沟采用多打眼、少装药放松动炮配合风镐支刺方式进行施工。
主变电所分支电缆沟C-C断面毛宽580mm,净宽280mm,沟底以22°下山坡度与主沟连通,最浅处深度为500mm,长1700mm。
变电所东通道分支电缆沟D-D断面毛宽580mm,净宽280mm,沟底以22°下山坡度与主沟连通,最浅处深度为500mm,长2700mm。
3、电缆沟封堵墙采用开炮配合风镐支刺方式进行施工。
E-E断面毛宽1200mm,净宽1000mm,深1300mm,沟底以β=4‰下山坡度与主沟连通。
四、浇注工艺及
轨道铺设
1、主沟浇注时沟底用1:3水泥砂浆抹平、压光,沟壁浇注时砼强度为C20,厚度200mm,其配合比(体积比)为水泥:砂子:石子=1:2:3.5,即水泥
0.309T/m3,砂子0.48m3/m3,石子
0.83m3/m3,其中水泥为425#普通硅酸盐水泥,砂子为中砂,石子为粒径20-40mm的碎石;浇注支设模板时根据电缆沟施工中线确定立模板的位置,砼浇注模板规格:长度2.0m,高度为200mm,厚度为30mm,模板采用优质松木制作,表面平整光滑,各块模板间对齐无缝隙。
模板支在实底上,垂直于底板,模板与沟壁部分采用立木、木撑杆固定并且立木间要支设牢靠的斜
撑,连接处模板内侧与沟壁之间,分上、中、下用木撑杆撑紧,木撑杆均匀布置,确保砼浇注宽度符合要求。
浇注前,模板及沟壁用清水润湿,再进行浇注,浇一层捣固一层,依次浇注至设计高度。
另外浇注时沟壁左右对称预埋500mm长的角铁外露300mm,角铁之间留有200mm的距离;自沟底向上175mm开始预埋第一层,共铺设四层,其余三层间距均为200mm,排距
900mm,如遇到分支电缆沟,按实际情况适当调整排列。
角铁铺设平面向上,外侧面向东方向。
主沟轨道铺设待浇注砼体养护七天拆模完毕后,在砼体顶部南北向铺设
1200mm×55mm的槽钢,排距1000mm。
槽钢
两端至边沿300mm处,各焊有四根46mm 长,93.66mm宽,¢10mm个的圆钢用于固定钢轨。
轨道采用22kg的钢轨,轨距为600mm。
铺设轨道时必须平、直、紧固有效,直线段和曲线加宽后轨距不大于
605mm,不小于598mm。
钢轨接头处轨面及内侧错差不大于2m,钢轨接头处轨缝补大于5mm。
2、分支电缆沟浇注时,沟底用1:3水泥砂浆抹平、压光,沟壁浇注时砼强度为C20,厚度150mm,电缆架角铁预埋一层580mm长,高度自沟底向上为200mm,排距800mm顺沟底坡度依次铺设,角铁铺设平面向上,外侧面向主沟方向。
浇注方法同主沟设计。
3、电缆沟封堵墙长1000mm,宽
500mm,高1300mm,共布置有42个
¢100mm的穿墙孔。
采用C20砼浇注而成。
浇注时用两块钢板支设根据中线确定立钢板的位置,砼浇注钢板规格:长度1300m,宽度为1000mm,厚度为10mm。
布置有42个¢100mm的孔,边孔至长
125mm,底(顶)孔至宽100mm。
钢板支在实底上,垂直于底板,钢板固定采用立木、木撑杆依靠主沟沟壁支设,钢板内侧与钢板之间,分上、中、下用木撑杆撑紧,木撑杆均匀布置,确保砼浇注宽度符合要求。
浇注前,两钢板对应孔预穿好钢管,再进行浇注,浇一层捣固一层,依次浇注至设计高度。
五、安全技术措施
1、地测大队提前标定施工中、腰线,施工期间随时掌握核实中、腰线及位置情况。
2、人员攉矸渣时,相互之间要拉开距离,相互照应搭配合理,以防止碰上。
3、每次开炮前必须撤出变电所不小于100米范围内的所有人员,并派专人在变电所西通道口、变电所东通道口、专用回风通道口处设置专人警戒,严禁任何人员进入该区域,且警戒人员需与放炮人员取得联系,确认安全后,才能解除警戒。
4、施工中严格执行“一炮三检”、“三人联锁”制度,各岗位工种严格按照《操作规程》要求,按章作业,严禁三
违。
5、施工时必须测量挂线,确保浇注,安装角铁、预留盖板位置符合要求。
6、模板表面要清理干净,模板与基层之间的空隙要用砂浆抹实。
7、每班施工结束必须将旧剔块、杂物清理干净并将剔坑杂物清理干净。
8、砼浇注完毕后及时养护,确保砼强度正常增长。
9、爆破作业时,爆破工由专职人员担任,必须持证上岗。
严格执行正向装药结构,坚持使用水炮泥。
每次爆破前后,须对爆破地点前后20米范围洒水降尘。
10、作业期间,必须有专职瓦检员跟班检测作业地点瓦斯浓度,瓦斯浓度超过
0.8%严禁放炮作业。
11、其余严格执行《煤矿安全规程》中的有关规定。
