led芯片知识
芯片led
芯片ledLED芯片是一种利用半导体材料发光的电子元件。
它的全称是Light Emitting Diode（发光二极管），是一种固态光源，具有省电、寿命长、抗震动、响应速度快等优点，在各个领域得到广泛应用。
以下是关于LED芯片的一些介绍，共计1000字。
一、LED芯片的基本原理和组成LED芯片是通过半导体材料在电流的作用下发光的，其基本原理是反向偏置的p-n结通过电流激发而产生光电子复合，能量释放成光，从而产生可见光。
LED芯片主要由以下几个部分组成：1. 硅基背电极：用于提供芯片的电源引线和散热。
2. p型芯片与n型芯片：利用半导体材料形成的p-n结，在电流通过时形成电子-空穴复合，从而产生光。
3. 介质封装层：用于保护芯片、改变光线的出射角度等。
4. 金属电极：用于引出芯片的正负极。
二、LED芯片的优点和应用1. 节能和环保：LED芯片具有高光效、低耗电的特点，相比传统的荧光灯和白炽灯，能够实现更大程度的节能和减少二氧化碳的排放。
2. 寿命长：LED芯片的寿命可达到数万小时，相比传统灯泡的寿命更长，减少了更换灯泡的频率和维护成本。
3. 抗震动：由于LED芯片采用了固态材料，具有较好的耐振性能，不易损坏，适用于各种艰苦环境。
4. 响应速度快：由于LED芯片灯珠体积小，不需要加热启动，具有较快的响应速度，可广泛应用于信号指示等需要快速开关的场合。
5. 设计自由度高：LED芯片的体积小、发光特性稳定，可以设计成各种形状和颜色的发光体，符合不同需求的应用场景。
LED芯片的应用非常广泛，主要包括以下几个领域：1. 照明领域：LED芯片作为节能照明的首选，被广泛应用于室内照明、街道照明、汽车照明等场所。
2. 显示屏领域：LED芯片可制成各种尺寸的点阵组成的LED显示屏，用于广告牌、电子屏、电子显示屏等应用。
3. 车灯领域：由于LED芯片具有快速响应速度和高亮度的特点，被广泛应用于汽车尾灯、车内照明等。
4. 电子器件领域：由于LED芯片具有低电压、小体积、长寿命等优点，被广泛应用于计算机、手机、电视等电子产品中作为指示灯、背光源等。
LED芯片原理分类基础知识大全

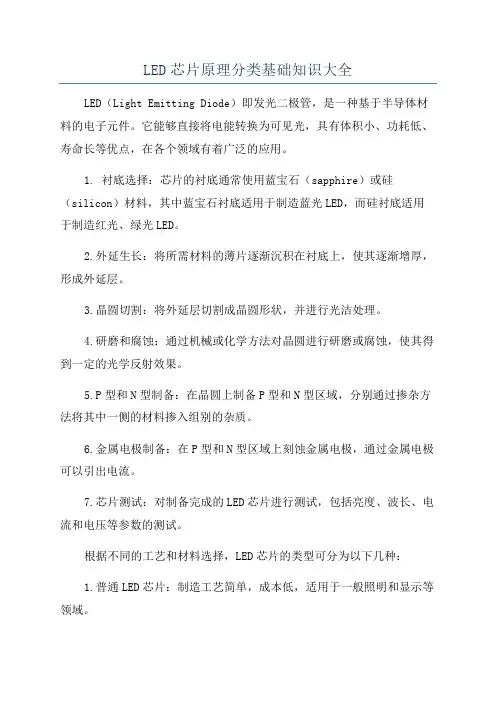

LED芯片原理分类基础知识大全LED（Light Emitting Diode）即发光二极管，是一种基于半导体材料的电子元件。
它能够直接将电能转换为可见光，具有体积小、功耗低、寿命长等优点，在各个领域有着广泛的应用。
1. 衬底选择：芯片的衬底通常使用蓝宝石（sapphire）或硅（silicon）材料，其中蓝宝石衬底适用于制造蓝光LED，而硅衬底适用于制造红光、绿光LED。
2.外延生长：将所需材料的薄片逐渐沉积在衬底上，使其逐渐增厚，形成外延层。
3.晶圆切割：将外延层切割成晶圆形状，并进行光洁处理。
4.研磨和腐蚀：通过机械或化学方法对晶圆进行研磨或腐蚀，使其得到一定的光学反射效果。
5.P型和N型制备：在晶圆上制备P型和N型区域，分别通过掺杂方法将其中一侧的材料掺入组别的杂质。
6.金属电极制备：在P型和N型区域上刻蚀金属电极，通过金属电极可以引出电流。
7.芯片测试：对制备完成的LED芯片进行测试，包括亮度、波长、电流和电压等参数的测试。
根据不同的工艺和材料选择，LED芯片的类型可分为以下几种：1.普通LED芯片：制造工艺简单，成本低，适用于一般照明和显示等领域。
2.高亮度LED芯片：通过优化结构和材料，提高亮度和发光效率，适用于显示屏、信号灯等需要高亮度的应用。
3.SMDLED芯片：表面安装技术（SMD）制造的LED芯片，便于焊接和组装，广泛应用于背光源、室内照明等领域。
4.COBLED芯片：芯片上多个小颗粒进行集成，具有高亮度、高可靠性等优点，适用于大功率照明等领域。
5.RGBLED芯片：集成了红、绿、蓝三种颜色的LED芯片，通过不同颜色的组合可以实现多彩的显示效果。
6.UVLED芯片：发射紫外线光的LED芯片，用于紫外线固化、水质检测、杀菌消毒等领域。
总的来说，LED芯片的原理分类涉及到材料选择、制备工艺和应用领域等多个方面，通过不同的工艺和材料选择，可以实现不同功能和性能的LED芯片。
随着科技的进步和人们对绿色环保的追求，LED芯片的研发和应用将会得到更广泛的推广。
LED基础知识培训(芯片)
LED基础知识培训
二、外延片
外延片是指用外延工艺在衬底表面生长薄膜所生片的单晶硅片。一般外 延层厚度为2-20微米，作为衬底的单晶硅片厚度为610微米左右。 外延工艺：外延生长技术发展于20世纪50年代末60年代初，为了制造高 频大功率器件，需要减小集电极串联电阻。生长外延层有多种方法，但 采用最多的是气相外延工艺，常使用高频感应炉加热，衬底置于包有碳 化硅、玻璃态石墨或热分解石墨的高纯石墨加热体上，然后放进石英反 应器中，也可采用红外辐照加热。为了克服外延工艺中的某些缺点，外 延生长工艺已有很多新的进展：减压外延、低温外延、选择外延、抑制 外延和分子束外延等。外延生长可分为多种，按照衬底和外延层的化学 成分不同，可分为同质外延和异质外延；按照反应机理可分为利用化学 反应的外延生长和利用物理反应的外延生长；按生长过程中的相变方式 可分为气相外延、液相外延和固相外延等。
LED基础知识培训
三、LED外延片工艺流程如下：
衬底 - 结构设计 - 缓冲层生长 - N型GaN层生长 - 多量子阱发光层生 - P型GaN层生长 - 退火 - 检测（光荧光、X射线） - 外延片 外延片- 设计、加工掩模版 - 光刻 - 离子刻蚀 - N型电极（镀膜、退 火、刻蚀） - P型电极（镀膜、退火、刻蚀） - 划片 - 芯片分检、分 级 重点设备：金属有机物化学气相淀积（Metal-Organic Chemical Vapor Deposition，简称 MOCVD）， 1968年由美国洛克威尔公司提出来的一项 制备化合物半导体单品薄膜的新技术。该设备集精密机械、半导体材料、 真空电子、流体力学、光学、化学、计算机多学科为一体，是一种自动 化程度高、价格昂贵、技术集成度高的尖端光电子专用设备，主要用于 GaN（氮化镓）系半导体材料的外延生长和蓝色、绿色或紫外发光二极管 芯片的制造，也是光电子行业最有发展前途的专用设备之一。
LED芯片的基本介绍
MOCVD是利用气相反应物（前驱物）及 Ⅲ族的有机金属和Ⅴ族的NH3在衬底表面进行 反应，将所需的产物沉积在衬底表面。通过控 制温度、压力、反应物浓度和种类比例，从而 控制镀膜成分、晶相等品质。MOCVD外延炉是 制作LED外延片最常用的设备。 然后是对LED PN结的两个电极进行加工， 电极加工也是制作LED芯片的关键工序，包括 清洗、蒸镀、黄光、化学蚀刻、熔合、研磨； 然后对LED毛片进行划片、测试和分选，就可 以得到所需的LED芯片。如果芯片清洗不够乾 净，蒸镀系统不正常，会导致蒸镀出来的金属 层（指蚀刻后的电极）会有脱落，金属层外观 变色，金泡等异常。
p-GaN p-Al0.25Ga0.75N
MQW u-In0.04Ga0.96N
LM-InGaN n-GaN/u-GaN
蓝宝石衬底
衬底片
外延片
RIBER R49NT型MBE系统
RIBER R6000型MBE系统
注析：法国Riber公司是全球着名的MBE系统及相关设备的制造商和供应商，已有30年以上研发MBE系统的经验，在国际市场和中国市场中所占的市场份额都居于领先地位， 也是最早进入中国市场的MBE设备供应商之一，可为客户提供各种化合物半导体薄膜的外延设备和技术服务。2008年6月Riber收购了法国专门制造分子束源炉的ADDON公司； 2008年9月Riber公司又收购了英国牛津仪器公司控股的VG Semicon MBE部门，进一步扩大了它在国际MBE市场中的占有率。目前Riber公司在全球已有250多个研究型MBE客 户，22个生产型MBE客户（市场占有率71%），产品的销售网络遍布欧洲、美洲和亚洲等许多国家和地区。
LED芯片的基本介绍
陈海金
2012-10
目录
一、LED名词解释 二、LED晶片生产工艺及流程 三、LED晶片分类 四、LED发展的趋势 五、小结
LED芯片原理知识大全一览

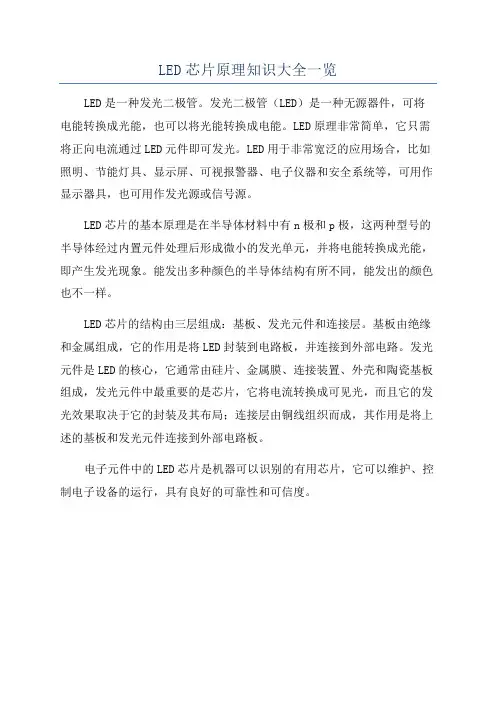

LED芯片原理知识大全一览
LED是一种发光二极管。
发光二极管（LED）是一种无源器件，可将电能转换成光能，也可以将光能转换成电能。
LED原理非常简单，它只需将正向电流通过LED元件即可发光。
LED用于非常宽泛的应用场合，比如照明、节能灯具、显示屏、可视报警器、电子仪器和安全系统等，可用作显示器具，也可用作发光源或信号源。
LED芯片的基本原理是在半导体材料中有n极和p极，这两种型号的半导体经过内置元件处理后形成微小的发光单元，并将电能转换成光能，即产生发光现象。
能发出多种颜色的半导体结构有所不同，能发出的颜色也不一样。
LED芯片的结构由三层组成：基板、发光元件和连接层。
基板由绝缘和金属组成，它的作用是将LED封装到电路板，并连接到外部电路。
发光元件是LED的核心，它通常由硅片、金属膜、连接装置、外壳和陶瓷基板组成，发光元件中最重要的是芯片，它将电流转换成可见光，而且它的发光效果取决于它的封装及其布局；连接层由铜线组织而成，其作用是将上述的基板和发光元件连接到外部电路板。
电子元件中的LED芯片是机器可以识别的有用芯片，它可以维护、控制电子设备的运行，具有良好的可靠性和可信度。
LED芯片的分类与特征
LED芯片的分类与特征
发光二极管的制造工艺过程
Sapphire蓝 宝石 2-inch
芯片加工
衬底材料 生长或购 买衬底
芯片切割
器件封装
LED结构 MOCVD生长
课程内容
LED芯片的作用 LED芯片的分类与特征 LED芯片的结构与图示 LED芯片参数 LED芯片型号编码 LED芯片评估
回顾:LED的发光原理
Eg代表了将半导体的电子断键，变成 自由电子，并将此自由电子送到导带，而 在价带中留下空穴所需的能量。 Eg=hf h是常数，f是光的频率。 因为光速=波长×频率，即C= ×f。 所以：=1240/Eg （单位：纳米）
理论和实践证明，光的峰值波长λ与发光 区域的半导体材料禁带宽度Ｅg有关，即 λ≈1240/Eg（nm） 电子由导带向价带跃迁时以光的形式释放 能量，大小为禁带宽度Eg，由光的量子性可知， hf= Eg [h为普朗克常量,f为频率，据f=c/λ,可得 λ=hc/Eg,当λ的单位用um, Eg单位用电子伏特 （eV）时，上式为λ=1.24um·ev/Eg ]，若能产生 可见光（波长在380nm紫光～780nm红光）， 半导体材料的Eg应在1.59 ～ 3.26eV之间。
F.A. Ponce and D.P. Bour, Nature 386, 351 (1997)
5.按芯片质量分:
（1）正规格方片：是指经过生产厂挑选过的：亮度， 电压，抗静电能力，色差都是在同一个标准范围的！ 正规方片A：是完全经过挑选，并保证数量。 正规方片B：是指不保证数量的但是经过挑选。 （2）大圆片：就是指未经过挑选：亮度相差大，电压 波动大，抗静电能力不一致，跑波长（色差大）！ 但是会把（外延片做成的芯片）周围的不能用的部 分剔除掉 （3）猪毛片：大圆片的不良都有具备，最大特点是什 么颜色都有，不只是单纯的波长跨度大！ 正规方片A>正规放片B>大圆片>猪毛片>散晶。
LED芯片种类及介绍
LED芯片种类及介绍LED芯片是一种发光二极管（Light Emitting Diode，LED）的核心组件，广泛应用于照明、显示、通讯和传感等领域。
根据不同的用途和要求，LED芯片有多种不同的种类和类型。
下面将介绍一些常见的LED芯片。
1.普通LED芯片：普通LED芯片是最基本的LED芯片，通常由镓磷化物材料构成。
它们具有低功耗、高亮度、长寿命等优点，广泛用于室内和室外照明、指示灯、面板指示等应用。
普通LED芯片有不同的尺寸和颜色可选。
2.SMDLED芯片：SMD（Surface Mount Device）LED芯片是一种表面贴装封装的LED芯片。
它们通常非常小巧，适合在限空应用中使用，例如电视、手机、平板电脑等显示屏。
SMD LED芯片有多种类型，包括单色、多色和全彩等，可实现各种显示效果。
3.COBLED芯片：COB（Chip on Board）LED芯片是将多个LED芯片连接到同一电路板上，形成一组LED芯片。
它们具有高亮度、高光效和均匀光分布的优点，在照明应用中非常受欢迎，例如室内灯具、车灯和户外照明。
4.UVLED芯片：UV（Ultraviolet）LED芯片是一种可以发出紫外线光的LED芯片。
它们广泛应用于紫外线消毒、紫外线固化、光刻、UV打印等领域。
UVLED芯片有多种波长可选，不同波长的紫外线适用于不同的应用。
5.IRLED芯片：IR（Infrared）LED芯片是一种可以发出红外线光的LED芯片。
它们在遥控器、红外线通信、红外线传感等领域得到广泛应用。
IR LED芯片有不同的波长和功率可选，可以适应不同的应用需求。
6.RGBLED芯片：RGBLED芯片由红、绿、蓝三种颜色的LED芯片组成，可以通过不同的亮度和混色方式来呈现各种颜色。
RGBLED芯片广泛用于彩色显示、舞台灯光、装饰照明等领域。
除了以上介绍的常见LED芯片，还有其他一些特殊类型的LED芯片，如高亮度LED芯片、高功率LED芯片、有机LED芯片等，它们在各自的领域有着特殊的用途和优势。
LED芯片
LED芯片LED芯片是一种光电半导体器件，它的全称是Light-emitting diode，即发光二极管。
LED芯片的主要作用是将电能转换成光能，通过发光产生可见光。
与传统的荧光灯和白炽灯相比，LED芯片具有更高的能效、更长的寿命、更小的体积和更高的耐冲击性。
LED芯片的基本结构包括P型半导体和N型半导体，中间夹着一层P-N结。
当正向电压施加到LED芯片上时，电子会从N型半导体流向P型半导体，而空穴则从P型半导体流向N型半导体，两者在P-N结相遇时会发生复合，产生光能。
根据不同的材料组成，LED芯片可以发出不同的光谱，从红色、绿色到蓝色甚至紫外线。
LED芯片的优点主要体现在以下几个方面：1. 能效高：LED芯片的能效比传统荧光灯和白炽灯更高，转换电能至光能的效率非常高，能够节省能源的消耗。
相同功率下，LED芯片的光亮度要高于其他光源。
2. 长寿命：LED芯片寿命一般可以达到几万个小时以上，远远超过传统灯泡。
这意味着LED产品的使用寿命更长，更节省更换成本。
3. 可调性好：LED芯片的亮度和颜色可以通过外部电流和电压进行调节，具有非常好的可调性。
这使得LED应用非常广泛，可以满足不同场景下的需求。
4. 反应速度快：LED芯片的反应速度非常快，可以迅速达到最大亮度，适合对光亮度要求较高的场景，如电子显示屏和灯光效果等。
5. 尺寸小：LED芯片的尺寸非常小，可以做到非常紧凑的设计，适合集成在各种设备和产品中。
6. 环保节能：LED芯片不含有汞等有害物质，不会对环境产生污染，而且能效高，节约能源，符合可持续发展的要求。
目前，LED芯片已广泛应用于照明、显示、电子产品、交通信号灯、汽车照明等领域，成为一种主流的照明和显示技术。
随着技术的不断进步，LED芯片的亮度、颜色、能效和稳定性不断提高，预计未来LED芯片的应用范围还将进一步扩大。
LED芯片参数范文
LED芯片参数范文1.发光效率：LED芯片的光电转换效率通常用光通量来表示，单位为流明/瓦特。
高效率的LED芯片能够将电能转化为光能的效率更高，拥有更高的光通量。
2.光色特性：LED芯片发出的光的色彩可以通过选择不同的材料和添加不同的杂质来调节。
常见的光色有红、绿、蓝、黄等。
LED芯片在制造时通常会指定颜色色温和色坐标，以保证光色的一致性。
3.发光强度：发光强度是指单位立体角内发光的光功率，通常用单位时间内发光的光通量来表示，单位为流明。
发光强度决定了LED光源在不同方向上的亮度，具体数值取决于LED芯片内部结构的设计和光效。
4.色温：色温是指光的色彩相对于黑体光源的冷暖程度，单位为开尔文(K)。
常见的LED芯片有不同的色温等级可供选择，如暖白色、自然白色、冷白色等。
色温的选择在照明设计中非常重要，能够营造出不同的空间氛围。
5.色坐标：色坐标用于描述光源的颜色，在三维坐标系中表示。
通常会使用CIE（国际照明委员会）提供的色差图来标明色坐标，常见的有CIE1931和CIE1976两种色坐标系。
色坐标可以帮助人们精确定位和描述光源的颜色。
6.电压和电流：LED芯片工作时需要提供适当的电压和电流。
通常会有额定电压和电流的参数，以确保LED芯片正常工作并达到预期的光效。
7.光衰特性：LED芯片在使用一段时间后，其发光强度会逐渐衰减，这个现象称为光衰。
光衰对于LED芯片的使用寿命和稳定性有重要影响。
一般来说，优质的LED芯片具有较小的光衰特性。
8.寿命和可靠性：LED芯片的寿命是指其使用时间长短，通常以工作小时数来表示。
LED芯片的可靠性是指其在正常工作条件下的稳定性和可持续性，包括抗振动、抗冲击、耐高温等特性。
9.尺寸和封装：LED芯片的尺寸和封装方式对其应用有重要影响。
常见的封装方式有SMD（表面贴装器件）和COB（芯片级封装）等。
尺寸和封装可以根据具体需求进行选择，以满足不同的应用场景。
10.灯珠数量：LED芯片通常以灯珠数量来衡量其光源的亮度和功率。
LED芯片种类及介绍
LED芯片具有高效、节能、环保、寿命长等优点，广泛应用于照明、显示、背 光等领域。
LED芯片的分类
按波长分类
LED芯片按发射光的波长可分为可见光LED芯片和不可见光LED芯片。可见光LED芯片主 要用于照明和显示领域，不可见光LED芯片主要用于红外通信、感应等领域。
按功率分类
LED芯片按功率可分为小功率LED芯片和大功率LED芯片。小功率LED芯片主要用于指示 器、背光等领域，大功率LED芯片主要用于照明领域。
室外照明
LED芯片也可用于路灯、隧道灯 、景观灯等室外照明设备，提高 夜间能见度和安全性。
显示屏幕
电视屏幕
LED芯片可以用于制造高清、大屏幕 的电视屏幕，提供出色的视觉效果。
广告显示屏
LED芯片还可以用于制造各种广告显 示屏，如户外大型广告牌、商场展示 屏等，具有高亮度、高清晰度和高动 态范围的特点。
LED芯片还可以用于制造舞台灯光设 备，如染色灯、追光灯等，提供丰富 多彩的舞台效果。
04
LED芯片的发展趋势
高亮度化
总结词
随着LED技术的不断进步，高亮度LED芯片已成为市场主流，广泛应用于户外照明、汽 车照明等领域。
详细描述
高亮度LED芯片能够发出更高的光通量，具有更广泛的照明应用范围。它们通常采用高 功率芯片和先进的封装技术，以提高发光效率和稳定性。高亮度LED芯片的发展对于推
VS
详细描述
垂直芯片的结构使得其具有较高的亮度和 可靠性，同时也有利于散热。在垂直芯片 中，电流从上表面的阳极流向下表面的阴 极，产生的光子通过透明衬底向外发出。 这种结构使得垂直芯片在高温和低温环境 下都能保持良好的稳定性，适用于各种恶 劣环境下的应用。
LED芯片简介
LED芯片常用的分类方式
目前对于芯片的分类也没有统一的标准，一般情况下可分为几下几类：
按颜色分
主要分为三种：红色、绿色、蓝色(制作白光的原料);
按发光亮度分
一般亮度：R(红色GaAsP 655nm)、H ( 高红GaP 697nm )、G ( 绿色GaP 565nm )、Y ( 黄色GaAsP/GaP 585nm )、E(桔色GaAsP/ GaP 635nm )等；
LED芯片的主要功能是把电能转化为光能。
LED芯片的发光原理
LED芯片的发光原理是PN结，所谓P-N结是指一块单晶半导 体中（通常是硅或锗)，一部分掺有受主杂质是P型半导体
（电子占主导地位），另一部分掺有施主杂质是N型半导体 （空穴占主导地位）。P型半导体和N型半导体的过渡区称为P-
N结。当电流作用于这个晶片的时候，P区的自由电子和N区 的空穴相互扩散，经复合后以光子的形式发出能量。光的波 长也就是光的颜色，是由形成P-N结的材料决定的。
GaP/GaP AlGaInP/GaAs
GaP/GaP AlGaInP/GaAs GaInN/Sapphire GaInN/Sapphire
GaAs/GaAs AlGaAs/GaAs AlGaAs/AlGaAs
按组成元素分
二元晶片(磷﹑镓)：H﹑G等；
三元晶片(铝﹑镓 ﹑砷)：SR(较亮红色GaAIAS 660nm)、 HR (超亮红色 GaAlAs 660nm)、UR(最亮红色GaAlAs 660nm)等；
SiC衬底
碳化硅衬底（CREE公司专门采用SiC材料作为衬底）的LED芯片，电极是L 型电极，电流是纵向流动的。采用这种衬底制作的器件的导电和导热性能非 常好，有利于做成面积较大的大功率器件。
LED芯片知识大全
芯片相关知识1、LED芯片的制造流程是怎样的？LED芯片制造主要是为了制造有效可靠的低欧姆接触电极，并能满足可接触材料之间最小的压降及提供焊线的压垫，同时尽可能多地出光。
渡膜工艺一般用真空蒸镀方法，其主要在1.33×10?4Pa高真空下，用电阻加热或电子束轰击加热方法使材料熔化，并在低气压下变成金属蒸气沉积在半导体材料表面。
一般所用的P型接触金属包括AuBe、AuZn等合金，N面的接触金属常采用AuGeNi合金。
镀膜后形成的合金层还需要通过光刻工艺将发光区尽可能多地露出来，使留下来的合金层能满足有效可靠的低欧姆接触电极及焊线压垫的要求。
光刻工序结束后还要通过合金化过程，合金化通常是在H2或N2的保护下进行。
合金化的时间和温度通常是根据半导体材料特性与合金炉形式等因素决定。
当然若是蓝绿等芯片电极工艺还要复杂，需增加钝化膜生长、等离子刻蚀工艺等。
2、LED芯片制造工序中，哪些工序对其光电性能有较重要的影响？一般来说，LED外延生产完成之后她的主要电性能已定型，芯片制造不对其产甞核本性改变，但在镀膜、合金化过程中不恰当的条件会造成一些电参数的不良。
比如说合金化温度偏低或偏高都会造成欧姆接触不良，欧姆接触不良是芯片制造中造成正向压降V F偏高的主要原因。
在切割后，如果对芯片边缘进行一些腐蚀工艺，对改善芯片的反向漏电会有较好的帮助。
这是因为用金刚石砂轮刀片切割后，芯片边缘会残留较多的碎屑粉末，这些如果粘在LED芯片的PN结处就会造成漏电，甚至会有击穿现象。
另外，如果芯片表面光刻胶剥离不干净，将会造成正面焊线难与虚焊等情况。
如果是背面也会造成压降偏高。
在芯片生产过程中通过表面粗化、划成倒梯形结构等办法可以提高光强。
3、LED芯片为什么要分成诸如8mil、9 mil、…，13∽22 mil，40 mil 等不同尺寸？尺寸大小对LED光电性能有哪些影响？LED芯片大小根据功率可分为小功率芯片、中功率芯片和大功率芯片。
LED芯片基础知识
发光波长（WD）
❖ 波长决定了芯片的发光颜色，芯片的波 长是在外延生长的时候就决定了的。在 后续的任何一个环节都改变不了芯片的 发光波长，波长是芯片最稳定的一个参 数，除非在后续作业过程中发生芯片损 坏。
正向电压（Vf）
• 正向电压是指芯片额定电流工作下电压。LED芯 片的供暖工作电压一般在1.8v-4.0v之间。
❖ 大尺寸芯片功率一般在1-3W之间。驱动电流 在300mA-800mA之间。
全球主要芯片生产商
❖ 日本NICHIA ❖ 美国CREE-----独有专利，垂直结构 ❖ 德国OSRAM-----西门子子公司，欧洲第一品
牌。 ❖ 美国PHILIPS – LUMILEDS------大功率芯片
为主 ❖ 美国SEMILEDS------主要生产大功率芯片 ❖ 美国BRIDGELLUX------主要生产大功率芯片
全球主要芯片生产商
❖日本TOYODA GOSE ❖韩国SAMSUNG ❖韩国LG ❖韩国安萤Epivalley ❖台湾晶电EPISTAR
台湾主要LED芯片生产商
❖晶元光电EPISTAR ❖光磊OPTO ❖华上AOCEPI ❖灿圆FOREPI ❖泰谷TEKCORE ❖奇美
台湾主要LED芯片生产商
芯片的波长与发光颜色
• 红外 • 红色 • 橙色 • 黄色 • 绿色 • 蓝色 • 紫色 • 紫外
780nm-----645nm 610nm 585nm 550nm 450nm 395nm 370nm-------
光谱分布
LED芯片的主要参数
❖发光波长（WD,WLD）。单 位是：nm
❖正向电压（Vf），单位为：V ❖光功率或光强（PO,IV），单
❖ 例如：同为3.2v 、100mA驱动，200mW的 芯片比180mW的芯片功率要高，人眼看起来 会更亮。
led芯片简介介绍
汇报人： 日期:
目录
• led芯片概述 • led芯片技术特点 • led芯片市场情况 • led芯片的发展方向 • led芯片的未来展望
01 led芯片概述
led芯片定义
LED芯片又称LED发光二极管， 是一种能够将电能转化为可见光 的固态半导体器件，它可以直接
把电能转化为光能。
高效化
提高LED芯片的发光效率是另一个发 展方向，高效的LED芯片可以降低能 耗，减少散热问题，同时也能提高产 品的使用寿命。
降低成本
原料成本
通过优化芯片设计和制造工艺，降低LED芯片的原料成本，从而降低产品的售价 ，提高市场竞争力。
制造成本
改进生产工艺，提高生产效率，降低制造成本，也是LED芯片发展的一个重要方 向。
03
全球化发展
LED芯片产业将进一步全球化发展， 企业将积极拓展海外市场，参与国际 竞争。同时，国际间的合作与交流也 将促进LED芯片产业的技术进步和产 业发展。
THANKS FOR WATCHING
感谢您的观看
是指芯片所能承受的最大 静电电压值，一般有300V 、500V等。
是指芯片在正常工作条件 下的使用寿命和稳定性。
03 led芯片市场情况
led芯片市场规模
全球市场规模
近年来，随着LED照明市场的不断扩大，LED芯片市场规模也呈现出稳步增长 的趋势。根据市场调研机构的数据，2020年全球LED芯片市场规模达到了XX 亿美元，预计到2025年将达到XX亿美元。
led芯片应用场景
01
02
03
04
普通照明
LED芯片被广泛应用于各种室 内外照明设备，如LED灯具、
LED灯泡、LED手电筒等。
LED芯片种类及介绍
大陆LED芯片厂商： 三安光电简称（S）、上海蓝光（Epilight）简称（E）、士兰明芯（SL）、大连路美简称 （LM）、迪源光电、华灿光电、南昌欣磊、上海金桥大晨、河北立德、河北汇能、深圳 奥伦德、深圳世纪晶源、广州普光、扬州华夏集成、甘肃新天电公司、东莞福地电子材料 、清芯光电、晶能光电、中微光电子、乾照光电、晶达光电、深圳方大，山东华光、上海 蓝宝等。
LED芯片的常用分类方法
LED芯片衬底对比
LED芯片的供应商
1. LED芯片的常用分类方法
LED芯片是半导体发光器件LED的核心部件，它主要由砷(AS)、铝 (AL)、镓(Ga)、铟(IN)、磷(P)、氮(N)、锶(Ｓi)这几种元素中的若干 种组成。
芯片按发光亮度分类可分为：
☆ 一般亮度：R(红色GaAsP 655nm)、H ( 高红GaP 697nm )、 G ( 绿色GaP 565nm )、Y ( 黄色GaAsP/GaP 585nm )、E(桔色 GaAsP/ GaP 635nm )等；
☆ 高亮度：VG (较亮绿色GaP 565nm )、VY(较亮黄色 GaAsP/ GaP 585nm )、SR( 较亮红色GaA/AS 660nm )； ☆ 超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等。
芯片按组成元素可分为：
☆ 二元晶片(磷﹑镓)：H﹑G等； ☆ 三元晶片(磷﹑镓 ﹑砷)：SR(较亮红色GaA/AS 660nm)、 HR (超亮红色 GaAlAs 660nm)、UR(最亮红色GaAlAs 660nm)等； ☆ 四元晶片(磷﹑铝﹑镓﹑铟)：SRF( 较亮红色 AlGalnP )、HRF(超亮红色 AlGalnP)、URF(最亮红色 AlGalnP 630nm)、VY(较亮黄色GaAsP/GaP 585nm)、 HY(超亮黄色 AlGalnP 595nm)、UY(最亮黄色 AlGalnP 595nm)、UYS(最亮黄色 AlGalnP 587nm)、UE(最亮桔色 AlGalnP 620nm)、HE(超亮桔色 AlGalnP 620nm)、 UG (最亮绿色 AIGalnP 574nm) LED等。
LED芯片的类型
高可靠性
总结词
高可靠性是LED芯片的重要发展趋势，能够保证LED产品的长期稳定性和可靠性。
详细描述
高可靠性LED芯片能够提高产品的使用寿命和稳定性，减少故障和维护成本。高可靠性LED芯片采用先进的封装 技术和材料，提高产品的散热性能和耐候性能，保证LED产品的长期稳定运行。
环保节能
总结词
环保节能是全球范围内的共同目标，也是LED芯片的重要发展趋势。
。
LED芯片的应用领域
照明
显示
LED芯片广泛应用于室 内外照明，如LED灯具、
LED显示屏等。
LED芯片可以组成各种 显示屏幕，如电视、电 脑显示器、广告牌等。
汽车
LED芯片可用于汽车照 明和信号灯，提高车辆
的安全性和外观。
电子设备
LED芯片可用于各种电 子设备的指示器、背光
等。
02
LED芯片的分类
LED芯片的类型
• LED芯片简介 • LED芯片的分类 • LED芯片的制造工艺 • LED芯片的发展趋势
01
LED芯片简介
LED芯片的定义
01
LED芯片是发光二极管的核心部 分，由化合物半导体材料制成， 能够将电能转化为光能。
02
LED芯片通常由一个PN结芯片组 成，当电流正向通过时，电子与 空穴复合，释放出能量，以光子 的形式辐射出来。
氮化镓是LED芯片的核心 发光材料，通过外延生长 技术制备氮化镓外延层是 关键步骤。
掺杂
掺杂是指将杂质元素引入 到外延层中，以改变材料 的导电性能和发光特性。
结构优化
通过结构优化，如量子阱、 量子点等结构，提高LED 芯片的发光效率和稳定性。
芯片加工
刻蚀
LED芯片种类及介绍
LED芯片种类及介绍1.蓝光LED芯片：蓝光LED芯片是将电能通过半导体材料中的电流与空穴之间的复合，产生蓝光辐射。
蓝光LED芯片可以通过使用荧光粉转化为其他颜色的光线，如白光、红光、绿光等。
蓝光LED芯片常用于显示屏、汽车车灯、室内照明等领域。
2.白光LED芯片：白光LED芯片是通过蓝光LED芯片与黄光荧光粉的混合，将蓝光与黄光叠加在一起，形成白光。
白光LED芯片具有高亮度、低功耗的特点，广泛应用于室内和室外照明，以及液晶显示屏背光源等领域。
3.RGBLED芯片：RGBLED芯片是由红、绿、蓝三种颜色的LED芯片组成，分别通过不同的亮度协调混合在一起，可以形成多种颜色的光线。
RGBLED芯片广泛应用于室内和室外的装饰照明、显示屏和舞台照明等领域。
4.柔性LED芯片：柔性LED芯片是一种可以在柔性基材上制作的LED芯片，它具有极高的可弯曲性和可塑性，可以实现很多特殊形状的灯具设计，如弯曲、卷曲等。
柔性LED芯片适用于各种照明装饰设计，如建筑立面照明、天花板照明等。
5.COBLED芯片：COBLED芯片是将多个LED芯片集成在一个芯片上，形成一个整体光源。
COB芯片具有高亮度、均匀光线分布和较高的发光效率，常用于室内和室外照明、街灯、车灯等领域。
6.高效率LED芯片：高效率LED芯片通过改进材料结构和工艺技术，提高了LED芯片的光电转换效率，从而实现更高的亮度和更低的功耗。
高效率LED芯片广泛应用于电视背光源、车灯、手机屏幕等领域。
除了以上介绍的LED芯片种类外，还有许多其他特殊用途的LED芯片，如紫外线LED芯片、红外线LED芯片以及具有特殊波长或光谱分布的LED芯片，它们在医疗、检测、通信等领域有着重要的应用。
总的来说，LED芯片种类繁多，不同的LED芯片在光谱、亮度、功耗等方面有所差异，可根据具体需要选择适合的LED芯片来满足各种照明和显示需求。
随着技术的不断发展，LED芯片的性能将不断提高，应用范围也将更加广泛。
led芯片简介演示
通过兼并重组等方式，培育一 批具有国际竞争力的led芯片 龙头企业，引领产业升级。
提升产业集聚度
加强区域合作，推动产业集聚和产 业链协同，形成规模效应。
加强国际合作
积极参与国际标准制定和产业联盟 ，加强与国际先进企业的合作交流 。
产品成本的降低
优化生产工艺
通过改进生产工艺、提高生产效 率等方式，降低生产成本。
芯片切割
01 激光切割
采用激光切割技术，将外延层生长的LED芯片切 割成独立的个体。
02 机械切割
采用机械切割方式，对外延层进行切割和分离， 得到独立的LED芯片。
03 分选测试
对外观和性能进行检测，将不合格的芯片筛选出 来，保证产品的质量和一致性。
封装测试
01
02
03
封装材料选择
选择合适的封装材料，如 环氧树脂、硅胶等，以实 现良好的散热、防水和机 械保护。
03
采用金属基板作为衬底，可实现更高的散热性能和更灵活的封
装方式。
外延生长
01 氮化镓外延层
在衬底上生长氮化镓外延层，该层具有高导热性 和高透光性。
02 掺杂氮化镓外延层
通过掺杂不同元素，控制外延层的导电类型和电 阻率，以实现更好的电学性能。
03 多层结构的外延生长
采用多层结构的外延生长技术，实现不同功能层 的堆叠和优化，以获得更好的光学和电学性能。
体积小、寿命长、效率高、色彩丰富、耐冲击。
led芯片分类
按发光管发光颜色：分为 可见光LED芯片和不可见 光LED芯片。
按发光管出光面特征：分 为表面发光型和侧面发光 型。
按发光二极管结构：分为 有环氧和无环氧封装。
按发光二极管整体形状特 征：分为圆型、方型、矩 形等。
《LED芯片的类型》课件
磷化铝LED
磷化铝LED具有较高 的发光效率和优秀的 颜色品质，广泛应用 于室内照明。
磷化氮铟LED
磷化氮铟LED具有较 高的发光效率和较低 的能耗，适用于大屏 幕和高亮度显示应用。
碳化硅LED
碳化硅LED具有高温、 高亮度和高反应速度 等优点，适用于特殊 环境下的照明应用。
基于颜色的分类
1 红色LED
COB LED是一种多芯片封装的 LED，具有高亮度和均匀发光 特性，适用于大屏幕和灯具 应用。
High Power LED
High Power LED是一种高功率LED，具有高亮度 和较大的发光面积，适用于室外照明和车红、绿、蓝三种发光颜色的 LED，可通过调节颜色比例达到多彩效果。
红色LED是最常见的LED颜 色，适用于显示屏、照明 和信号灯等应用。
2 黄色LED
黄色LED具有较高的亮度 和良好的色品质，广泛应 用于室内装饰和标识。
3 绿色LED
绿色LED具有良好的可见 性和较低的能耗，适用于 显示屏、指示灯和车载照 明。
4 蓝色LED
5 紫色LED
蓝色LED具有高亮度和独特的冷色调，广泛应 用于背光、室外照明和特殊效果。
商业照明
商业场所的照明需求 较高，LED芯片提供 高亮度和长寿命的解 决方案。
汽车照明
LED芯片被广泛用于 汽车前照灯、尾灯和 仪表盘等照明装置。
工业照明
工业照明对亮度和耐 用性要求高，LED芯 片能提供高效、长寿 命的照明解决方案。
结论
1 LED芯片的不同类型
2 LED芯片在不同领域的应用优势
LED芯片根据结构、发光材料和颜色等维度进 行分类，具有多样性和适用性。
芯片封装方式的影响
LED芯片知识大了解
LED芯片知识大了解目录一 LED芯片基本知识 (2)1、LED芯片的概念 (2)2、LED芯片的组成元素 (2)3、LED芯片的分类 (2)二 LED衬底材料 (4)1、LED衬底材料的概念及作用 (4)2、LED衬底材料的种类 (4)三 LED外延片 (6)1、LED外延片生长的概念 (6)2、LED外延片衬底材料的种类 (6)3、LED外延片的检测 (6)一、LED芯片基本知识1、LED芯片的概念LED芯片是一种固态的半导体器件，它可以直接把电转化为光。
LED的心脏是一个半导体的芯片，芯片的一端附在一个支架上，一端是负极，另一端连接电源的正极，使整个芯片被环氧树脂封装起来。
半导体芯片由两部分组成，一部分是P型半导体，在它里面空穴占主导地位，另一端是N型半导体，在这边主要是电子。
但这两种半导体连接起来的时候，它们之间就形成一个P-N 结。
当电流通过导线作用于这个芯片的时候，电子就会被推向P区，在P区里电子跟空穴复合，然后就会以光子的形式发出能量，这就是LED发光的原理。
而光的波长也就是光的颜色，是由形成P-N结的材料决定的。
LED芯片为LED的主要原材料，LED主要依靠芯片来发光。
LED芯片是在外延片上的基础上经过下面一系列流程，最终完成如右图的成品-芯片。
外延片→清洗→镀透明电极层透 (Indium TinOxide，ITO)→透明电极图形光刻→腐蚀→去胶→平台图形光刻→干法刻蚀→去胶→退火→SiO2沉积→窗口图形光刻→SiO2腐蚀→去胶→N极图形光刻→预清洗→镀膜→剥离→退火→P极图形光刻→镀膜→剥离→研磨→切割→芯片→成品测试。
图1 外延片成品示意图2、LED芯片的组成元素LED芯片的元素主要为III-V族元素，主要有砷(AS)、铝(AL)、镓(Ga、)铟(IN)、磷(P)、氮(N)、锶(Si)这几种元素中的若干种组成。
3、LED芯片的分类1）按发光亮度分A、一般亮度：R(红色GaAsP 655nm)、H ( 高红GaP 697nm )、G ( 绿色GaP 565nm )、Y ( 黄色GaAsP/GaP 585nm )、E(桔色GaAsP/ GaP 635nm )等B、高亮度：VG(较亮绿色GaP 565nm)、VY(较亮黄色 GaAsP/ GaP 585nm)、SR(较亮红色GaA/AS 660nm)；C、超高亮度：UG﹑UY﹑UR﹑UYS﹑URF﹑UE等D、不可见光(红外线)：R﹑SIR﹑VIR﹑HIRE、红外线接收管：PTF、光电管：PD2）按组成元素分A、二元晶片(磷﹑镓)：H﹑G等B、三元晶片（磷﹑镓﹑砷）：SR(较亮红色GaA/AS 660nm)、 HR (超亮红色GaAlAs 660nm) UR(最亮红色GaAlAs 660nm)等C、四元晶片(磷﹑铝﹑镓﹑铟)：SRF( 较亮红色 AlGalnP )、HRF(超亮红色 AlGalnP)、URF(最亮红色AlGalnP 630nm)、VY(较亮黄色GaAsP/GaP 585nm)、HY(超亮黄色 AlGalnP 595nm)、UY(最亮黄色 AlGalnP 595nm)、UYS(最亮黄色 AlGalnP 587nm)、UE(最亮桔色 AlGalnP 620nm)、HE(超亮桔色 AlGalnP 620nm)、UG (最亮绿色 AIGalnP 574nm) 等3）按照制作工艺分LED芯片分为MB芯片，GB芯片，TS芯片，AS芯片等4种LED芯片定义特点MB 芯片Metal Bonding(金属粘着)芯片；该芯片属于UEC的专利产品①采用高散热系数的材料---Si作为衬底,散热容易②通过金属层来接合(wafer bonding)磊芯层和衬底,同时反射光子,避免衬底的吸收③导电的Si衬底取代GaAs 衬底,具备良好的热传导能力(导热系数相差3-4倍),更适应于高驱动电流领域④底部金属反射层,有利于光度的提升及散热⑤尺寸可加大,应用于High power 领域GB 芯片Glue Bonding(粘着结合)芯片；该芯片属于UEC的专利产品①透明的蓝宝石衬底取代吸光的GaAs衬底,其出光功率是传统AS(Absorbable structure)芯片的2倍以上,蓝宝石衬底类似TS芯片的GaP衬底②芯片四面发光,具有出色的Pattern图③亮度方面,其整体亮度已超过TS芯片的水平(8.6mil)④双电极结构,其耐高电流方面要稍差于TS单电极芯片TS 芯transparentstructure(透明衬底)芯①芯片工艺制作复杂,远高于AS LED②信赖性卓越片片，该芯片属于HP的专利产品③透明的GaP衬底，不吸收光，亮度高④应用广泛AS 芯片Absorbablestructure(吸收衬底)芯片,这里特指UEC的AS芯片①四元芯片,采用MOVPE工艺制备,亮度相对于常规芯片要亮②信赖性优良③应用广泛二、LED衬底材料1、LED衬底的概念及作用衬底又称基板，也有称之为支撑衬底。
