双代号网络计划教案
一条箭线表示一项工作（施工过程、任务；根据编制计划的不同，可以是一个单项过程，也可以是一个分项过程或者一个工序）
关键、次关键、非关键线路
关键工作完成的快慢直接影响整个计划工期的实现，关键线路用粗箭线或双箭线连接。关键线可能不止一条，并且在一定条件下，关键线路和非关键线路可以互相转化。
次关键和非关键线路都有一定的富裕时间（机动时间），通常称为时差。也就是说非关键线路上的工作允许有不大于时差的延迟，而不影响工期。在现实中，时差的意义在于非关键线路上的工作在时差范围内允许适度放慢进度，将一些人力和资源转移到关键工作上，以加快关键工作的进度。或者在时差范围内根据我们的需要改变工作的开始和结束时间。
二、绘制双代号网络图
1、逻辑关系
(1)工作之间相互制约或依赖的关系称为逻辑关系。
工艺关系。由施工工艺、方法所定的先后顺序，一般不可变。
组织关系。人为安排的，一般是可变的。
(2)逻辑关系表示方法
①一个开始节点一个结束节点
②不能出现编号相同的箭线，也
就是一项工作只有唯一的一对节
点和一条箭线
【母线法，起点节点和终点节点
2、排列方法
(1)施工过程水平排列法
各工作的施工过程按水平方向排列，施工段垂直方向排列
(2)施工段水平排列法
3、绘制基本规则
（4）在网络图中，严禁出现循环回路。（闭合回路）
（5）双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线。
（6）双代号网络图中严禁出现没有箭头节点或没有箭尾节点的箭线。
（7）绘制网络图时，尽可能在构图时避免交叉。
【过桥、断线】
4、绘制步骤
（1）基本要求：水平和垂直箭线、尽量水平方向长
（2）节点位置编号方法。
（3）绘制步骤
①确定紧后工作。②确定各工作开始和结束节点编号。③根据节点编号和逻辑
横道图-双代号网络图
某交通设施工程，由下列工作组成，计划的工作关系为： 施工准备：20天： 施工准备完成后同时进行护拦施工（40天），标线施工（30天），标志制作（30天），隔离栅施工（40天）： 护拦施工完毕，进行防眩板施工（30天）和轮廓标安装（20天）： 标线施工完毕进行突起路标施工（20天）： 标志制作完毕进行标志安装施工（30天）： 防眩板、轮廓标、突起路标、标志安装、隔离栅施工完毕进行工程验收（20天）。 问题： ⑴、绘制出施工总体计划图（横道图）： ⑵、绘制出双代号网络计划图，计算所需工期，确定关键工作及关键线路： ⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、 最迟开始时间： ⑷、说明标志安装后主要检验内容： ⑸、公路工程验收的两个阶段是什么？ 解： ⑴、 施工总体计划图（横道图） 施工项目10 20 30 40 50 60 70 80 90 100 110 120 施工准备 护栏 标线 标志制作 隔离栅 防眩板 轮廓标 突起路标 标志安装 工程验收
⑵、图详见下页 ⑸、交工验收和竣工验收。 工期：110天 关键线路：准备工作→护栏施工→防眩板施工→工程验收 关键工作：准备工作、护栏施工、防眩板施工、工程验收 ⑶、⑶、计算突起路标施工最早开始时间、最早结束时间以及最迟结束时间、最迟开始时间： 最早开始时间：20+30=50d 最早结束时间：50+20=70d 最迟结束时间：110-20=90d 最迟开始时间：90-20=70d ⑷、说明标志安装后主要检验内容： ⑷、主要应进行标志板安装平整度检验、立柱垂直度检验、标志板下缘至路面净空高度检验、标志板内侧距路肩边线距离检验、基础尺寸检验等。 ⑸、公路工程验收的两个阶段是什么？
双代号时标网络计划图教程
双代号时标网络计划 一、双代号时标网络计划是以时间坐标为尺度编制的网络计 划，以实箭线表示工作，以虚箭线表示工作的时差 特点：以水平时间为坐标尺度，特点如下 1、具有网络计划与横道计划的优点，能够清楚地表明计 划的时间进程，使用方便 2、能直接在图上显示出各项工作的开始与完成时间，工 作的自由时差及关键线路； 3、在时标网络计划中，可以统计每一个单位时间对资源 的需要量，以便进行资源优化和调整 4、由于箭线受时间坐标的限制，当情况发生变化时，对 网络计划的修改比较麻烦，往往要重新绘制，但在使用计算机后，这一问题已较容易的解决。 二、绘制方法： 1、必须以水平时间坐标为尺度表示工作时间，在编制计 划之前确定，可为时、天、周、月、季等。 2、应以实箭线表示工作，以虚箭线表示虚工作，以波形 线表示工作的自由时差。 3、时标网络计划中所有的符号在时间坐标上的水平投影 位置，都必须与其时间参数相对应，节点中心必须对准相应的时标位置。
4、时标网格计划中虚工作必须以垂直方向的虚箭线表 示，有自由时差时加波形线表示 三、编制方法： (一)间接绘制法 所谓间接绘制法，是指先根据无时标的网络计划草图计算其时间参数并确定关键线路，然后在时标网络计划表中进行绘制。在绘制时应先将所有节点按其最早时间定位在时标网络计划表中的相应位置，然后再用规定线型(实箭线和虚箭线)按比例绘出工作和虚工作。当某些工作箭线的长度不足以到达该工作的完成节点时，须用波形线补足，箭头应画在与该工作完成节点的连接处。 (二)直接绘制法 所谓直接绘制法，是指不计算时间参数而直接按无时标的网络计划草图绘制时标网络计划。 (1)将网络计划的起点节点定位在时标网络计划表的起始刻度线上。 (2)按工作的持续时间绘制以网络计划起点节点为开始节点的工作箭线。 (3)除网络计划的起点节点外，其他节点必须在所有以该节点为完成节点的工作箭线均绘出后，定位在这些工作箭线中最迟的箭线末端。当
双代号网络计划图计算方法口诀简述
双代号网络计划图计算方法口诀简述 文件编码（GHTU-UITID-GGBKT-POIU-WUUI-8968）
一、一般双代号网络图（没有时标）6个时间参数的计算方法（图上计算法）6时间参数示意图： （左上）最早开始时间 | （右上）最迟开始时间 | 总时差 （左下）最早完成时间 | （右下）最迟完成时间 | 自由时差 计算步骤： 1、先计算“最早开始时间”和“最早完成时间”（口诀：早开加持续）： 计算方法：起始工作默认“0”为“最早开始时间”，然后从左向右累加工作持续时间，有多个紧前工作的取大值。 2、再计算“最迟开始时间”和“最迟完成时间”（口诀：迟完减持续）： 计算方法：结束工作默认“总工期”为“最迟完成时间”，然后从右到左累减工作持续时间，有多个紧后工作取小值。（一定要注意紧前工作和紧后工作的个数） 3、计算自由时差（口诀：后工作早开减本工作早完）： 计算方法：紧后工作左上（多个取小）-自己左下=自由时差。 4、计算总时差（口诀：迟开减早开或迟完减早完）： 计算方法：右上-左上=右下-左下=总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图（有时标，计算简便）
双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线表示虚工作（虚工作没有持续时间，只表示工作之间的逻辑关系，即前一个工作完成后一个工作才能开始），以波形线表示该工作的自由时差。（图中所有时标单位均表示相应的持续时间，另外虚线和波形线要区分）示例：双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。 如图中①→②→⑥→⑧ 2、时差计算（这里只说自由时差和总时差，其余4个时差参见前面的累加和累减） 1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。如A工作的FF=0，B工作的FF=1 但是有一种特殊情况，很容易忽略。
双代号网络图解析实例.doc
一、双代号网络图6个时间参数的计算方法（图上计算法） 从左向右累加，多个紧前取大，计算最早开始结束； 从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。 上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图 双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实箭线表示工作，以虚箭线 表示虚工作，以波形线表示工作的自由时差。 双代号时标网络图 1、关键线路 在时标双代号网络图上逆方向看，没有出现波形线的线路为关键线路（包括虚工作）。如图中①→②→⑥→⑧ 2、时差计算 1）自由时差 双代号时标网络图自由时差的计算很简单，就是该工作箭线上波形线的长度。 如A工作的FF=0，B工作的FF=1 但是有一种特殊情况，很容易忽略。
如上图，E工作的箭线上没有波形线，但是E工作与其紧后工作之间都有时间间隔，此时E工作 的自由时差=E与其紧后工作时间间隔的最小值，即E的自由时差为1。 2）总时差。 总时差的简单计算方法： 计算哪个工作的总时差，就以哪个工作为起点工作（一定要注意，即不是从头算，也不是 从该工作的紧后算，而是从该工作开始算），寻找通过该工作的所有线路，然后计算各条线路的 波形线的长度和，该工作的总时差=波形线长度和的最小值。 还是以上面的网络图为例，计算E工作的总时差： 以E工作为起点工作，通过E工作的线路有EH和EJ，两条线路的波形线的和都是2，所以此时E 的总时差就是2。 再比如，计算C工作的总时差：通过C工作的线路有三条，CEH，波形线的和为4；CEJ，波 形线的和为4；CGJ，波形线的和为1，那么C的总时差就是1。
双代号时标网络计划典型例题
双代号时标网络计划典型例题 2012-07-04 11:47 来源：打印| 收藏| 字号 分享到： 例题1：下图所示的双代号网络图中，存在绘图错误的有（）。 A．循环回路 B．多个起点节点 C．多个终点节点 D．一对节点编号代表多项工作 E．节点编号顺序错误 【正确答案】CDE 【答案解析】选项C，有8、9两个终点节点，故错误；选项D，错在一对节点（1和3）表示了两项工作（B．C工作）；选项E，节点3、4编号顺序错误。参见教材P117、119 例题2：下列关于双代号网络计划绘图规则的说法，正确的有（）。 A．网络图必须正确表达各工作间的逻辑关系 B．网络图中可以出现循环回路 C．网络图中一个节点只有一条箭线引出 D．网络图中严禁出现没有箭头节点或没有箭尾节点的箭线 E．单目标网络计划只有一个起点节点和一个终点节点 【正确答案】ADE
【答案解析】双代号网络计划的绘图规则包括：①双代号网络图必须正确表达已定的逻辑关系；②双代号网络图中，严禁出现循环回路；③双代号网络图中，在节点之间严禁出现带双向箭头或无箭头的连线；④双代号网络图中，严禁出现没有箭头节点或没有箭尾节点的箭线；⑤当双代号网络图的某些节点有多条外向箭线或多条内向箭线时，为使图形简洁，可使用母线法绘制（但应满足一项工作用一条箭线和相应的一对节点表示）；⑥绘制网络图时，箭线不宜交叉。当交叉不可避免时，可用过桥法或指向法；⑦双代号网络图中应只有一个起点节点和一个终点节点（多目标网络计划除外），而其他所有节点均应是中间节点；⑧双代号网络图应条理清楚，布局合理。参见教材P117、119 例题3：某分部工程各工作之间的逻辑关系如下表所示。根据该逻辑关系表绘出的正确网络图是（）。 A．A图 B．B图 C．C图 D．D图
双代号网络图六个参数的两种简易计算方法及实例分析
双代号网络图计算方法是每年建造师考试中的必考题，小到选择题、大到案例分析题，笔者在此总结2种计算方法，并附实例，供大家参考学习，互相交流，考出好成绩。 双代号网络图计算方法一 一、要点： 任何一个工作总时差≥自由时差 自由时差等于各时间间隔的最小值（这点对六时参数的计算非常用用） 关键线路上相邻工作的时间间隔为零，且自由时差=总时差 最迟开始时间—最早开始时间（最小） 关键工作：总时差最小的工作 最迟完成时间—最早完成时间（最小） 在网络计划中，计算工期是根据终点节点的最早完成时间的最大值 二、双代号网络图六时参数我总结的计算步骤（比书上简单得多） ①② t过程 做题次序： 1 4 5 ES LS TF 2 3 6 FS LF FF
步骤一： 1、A 上再做A 下 2 3、起点的A 上=0，下一个的A 上= A 上 4、A 下=A 上+t 过程（时间） 步骤二： 1、 B 下再做B 上 2、 做的方向从结束点往开始点 3、 结束点B 下=T （需要的总时间=结束工作节点中最大的A 下） 结束点B 上=T-t 过程（时间） 4、B 下=前一个的B 上（这里的前一个是从终点起算的） 遇到多指出去的时，取数值小的B 上 B 上=B 下—t 过程（时间） 步骤三： 总时差=B 上—A 上=B 下—A 下 如果不相等，你就是算错了 步骤四： 自由时差=紧后工作A 上（取最小的）—本工作A 下 =紧后工作的最早开始时间—本工作的最迟开始时间 （有多个紧后工作的取最小值） 例：
双代号网络图计算方法二 一、双代号网络图6个时间参数的计算方法（图上计算法） 从左向右累加，多个紧前取大，计算最早开始结束； 从右到左累减，多个紧后取小，计算最迟结束开始。 紧后左上-自己右下=自由时差。 上方之差或下方之差是总时差。 计算某工作总时差的简单方法：①找出关键线路，计算总工期； ②找出经过该工作的所有线路，求出最长的时间 ③该工作总时差=总工期-② 二、双代号时标网络图 双代号时标网络计划是以时间坐标为尺度编制的网络计划，以实
通信案例计算画图等50题--3小时
计算题总结50题 成本计算（S曲线，成本负荷图） 注意坐标值和里面的线 工期计算（双代号网络图，横道图，优化等） 工期优化（工期最短）：在一定条件下工期最短 如下原来工期为42，工期优化到了40 费用优化（费用最少）：按照要求工期寻求对最低成本的计划安排过程。或最低成+最短工期 资源优化（平均化）：资源有限工期最短（如只有一套仪表）。或者工期固定资源优化（非关键路径的位置有关）
二，费用优化 费用优化前 费用优化后，总工期不变，费用减少，因为人力调遣费，管理费少了 工期优化后
注意虚线E和H有一条虚线 关键路径的虚工作也要有双箭线 横道图
鱼骨图(人机料法环) 总结：天馈线不合格（衰耗和驻波比）
2检查时发现15公里处光缆对地绝缘不符合要求，不合格的直接原因可能有哪些2005 预防光缆对地不合格P287 可参考2007年第4题 3用因果分析图分析影响接头衰耗的原因。2004 4同轴线不通的情况时有发生，用因果分析图分析可能的原因2005 一 （对地绝缘不合格，衰减过大，天馈线电压驻波比）P278 人：技术差（未培训，为交底）责任心差，人的心理和生理 机:仪表线故障，仪表故障，仪表为校准，切割机刀片老化 工具选择不对工具 料：XX质量不合格(未检验)，连接器（接头盒）质量不合格，馈线有破损（采购检验），XX规格不对 法：接头制作不好，XX曲率半径不合格，测试有误（操作方法，检验方法） XX没有按照标准和规范施工 环：温度高（低），清洁度不符合要求，电磁过强，湿度大 地质。地形等 光纤断面角度过大？？？？？ 吊线垂度不合格的因果分析图
完整版双代号网络计划图习题
双代号网络计划图 一、选择题 1.双代号网络图中分为实工作和虚工作，据此，以下说法正确的有（A ）。 A.混凝土养护工作是实工作，用实箭线表示 B.虚工作不需要消耗时间，但需要消耗资源 C.虚工作的不需要消耗资源，但需要消耗时间 D.虚工作的作用是保证一张网络图只有一个起始节点和一个终点节点 2.已知下列双代号网络图，工作H的紧后工作有（C ）。 A.工作G、C、D B.工作G、C C.工作G、B、C D.工作G、B、C、A、D 3.已知某工程项目分部工程双代号网络计划如下图，其关键线路为（A ）。 A.①→②→③→⑤→⑦ B.①→②→③→⑤→⑦ C.①→③→⑤→⑦ D.①→②→③→⑥→⑦ 4.某工作M有A、B、C三项紧前工作，ES=5，D=3，ES=4，D=5，ES=6，CBBAA D=1，则ES为（ B ）。MC A.8 B.9 C.7 D.6 5.某工作N有A、B、C三项紧后工作，LF=10，D=3，LS=12，LF=15，D=1，CCABA则LF为（A ）。N D.10 C.14 B.0 A.7 6.某工作K的LF=20，D=3，ES=10，则TF为（D ）。KKKK A.20 B.10 C.17 D.7 7.某工作M的最早开始时间为第16天，持续时间为5天。该工作有三项紧后工作，它们的最早开始时间分别为第24天、第27天、第28天，则M工作的自由时差为（A ）。 A.3 B.6 C.7 D.5 8.有M、N两项连续工作，ES=4，ES=14，D=4，LF=30，则（A ）。MNMM A.TF=22，FF=6 B.TF=26，FF=6 MMMM C.TF=22，FF=10 D.TF=26，FF=10 MMMM9.某工作P，已知LF=15、D=2，有M、N、K三项紧前工作，ES=5、
简单搞定 双代号时标网络计划
说明： 本人今年参加一级建造师考试，在学习中发现网络图是一个难点，在此，特将自己在学习中两点体会谈一谈，供大家参考。 1、 如何搞定双代号时标网络计划图 2、 如何绘制实际进度前锋线 如有错误，敬请大家赐教。谢谢！！ 双代号时标网络图 一、几个概念 网络进度计划的坐标 1、 时间坐标 时间点标在时间轴的节点上的坐标称之为时间坐标。 2、 时段坐标 时间点标在时间轴的节点之间的坐标称之为时段坐标。 网络进度计划的三关 1、 关键线路 2、 关键工作 3、 关键节点 二、双代号时标网络计划 1、 秒定法 四定：一来三定?? ????????用方框圈起定房子：即将总工期数路的时间差数定波形线：较短工期线 定节点
一往一定?? ????????逆推确定，简单明确定双线：即关键线路， 注意事项： A 、 按照节点号顺序标注、计算工期时间 B 、 多条线路进入同一节点，取大减小是波形线时间长度 C 、 其中：大 是指最大最长工期时间 小 是指相对短的工期时间 逐一对每一条线路进行取大减小计算，在工期天数小的线路 上画波形线，并注明相差的工期天数（自由时差 FF.） D 、 最后任务的节点的计算工期天数魏总工期，画方框圈起来 E 、 逆向回推画关键线路：双实线；其中虚箭线上不用划双实线 2、 C T LAG ES LS EF ES LS TF EF LF FF LF FF TF ????????????????????????????????????????????? 整体参数：：时间间隔工作与工作之间的参数特指紧前紧后工作之间的间隔时间：最早开始时间时间参数：最迟开始时间：最早完成时间工作的六个参数：最迟完成时间：自由时差：总时差 三、绘制实际进度前锋线，（按步骤画图、解题） 首先确定日期进度线，按题意说明，在网络图的日期坐标点上方及下方绘制空心三角点并用虚线相连，为日期进度线。 A 、 定点——确定实际进度点。（根据题意说明用星点表示，实际进度
双代号网络图最简单的计算方法
建筑工程双代号网络图是应用较为普遍的一种网络计划形式。它是以箭线及其两端节点的编号表示工作的网络图。 双代号网络图中的计算主要有六个时间参数： ES：最早开始时间，指各项工作紧前工作全部完成后，本工作最有可能开始的时刻； EF：最早完成时间，指各项紧前工作全部完成后，本工作有可能完成的最早时刻 LF：最迟完成时间，不影响整个网络计划工期完成的前提下，本工作的最迟完成时间； LS：最迟开始时间，指不影响整个网络计划工期完成的前提下，本工作最迟开始时间； TF：总时差，指不影响计划工期的前提下，本工作可以利用的机动时间； FF：自由时差，不影响紧后工作最早开始的前提下，本工作可以利用的机动时间。 双代号网络图时间参数的计算一般采用图上计算法。下面用例题进行讲解。 例题：试计算下面双代号网络图中，求工作C的总时差？ 早时间计算：ES，如果该工作与开始节点相连，最早开始时间为0，即A的最早开始时间ES=0；
EF，最早结束时间等于该工作的最早开始+持续时间，即A的最早结束EF为0+5=5； 如果工作有紧前工作的时候，最早开始等于紧前工作的最早结束取大值，即B的最早开始FS=5，同理最早结束EF为5+6=11，而E 工作的最早开始ES为B、C工作最早结束（11、8）取大值为11。 最迟完成时间计算：LF，从最后节点开始算起也就是自右向左。 如果该工作与结束节点相连，最迟完成时间为计算工期23，即F的最迟结束时间LF=23； 中间工作最迟完成时间等于紧后工作的最迟完成时间减去紧后工作的持续时间。如果工作有紧后工作，最迟完成时间等于紧后工作最迟开始时间取小值。 LS，最迟开始时间等于最迟结束时间减去持续时间，即LS=LF-D； 时差计算： FF，自由时差=（紧后工作的ES-本工作的EF）； TF，总时差=（紧后工作的LS-本工作的ES）或者=（紧后工作的LF-本工作的EF）。 该题解析： 则C工作的总时差为3.
双代号网络计划图
双代号网络计划图 一．网络图要素 1．节点：表示工作的开始、结束或连接关系，也称为事件。用带圈的阿拉伯数字表示； 2．箭线：其方向表示工作进行的方向；虚工作用虚箭线表示； 3．线路：两节点之间的通路叫线路。关键线路用双箭线表示； 4．工作时间：工作代号一般写在箭线的上方或左方，工作时间一般写在箭线的下方或右方。二．网络计划图的绘制规则 1．一张网络图中只允许有一个起始节点和一个终节点；一对节点之间只能有一条箭线；不允许出现双向箭头；不允许出现闭合回路；布局合理、尽量避免箭线的交叉。三．网络时间的计算工作时间的计算结果一般填定在箭线的上方或左方解题步骤（以网络图成功绘好为前提）： 1．计算各工序的ES、EF（自起点向终点计算） ES = 各紧前工序EF的最大值（默认：首道工序的ES=0） EF = 当前工序的ES + T（当前工序的工作时间） 2．计算各工序的LS、LF（自终点向起点计算） LF = 各紧后工序LS的最小值（默认：尾道工序的LF=尾道工序的EF） LS = 当前工序的LF - T（当前工序的工作时间） 3．确定总工期（Td） Td = LFn（尾道工序的LF） 4．计算各工序的TF TF = 当前工序的LS - 当前工序的ES = 当前工序的LF - 当前工序的EF 5．确定关键线路（关键工序）所有 TF = 0 的工序均为关键工序，用双箭线表示 6．计算各工序的FF FF = 各紧后工序ES的最小值 - 当前工序的EF （默认：尾道工序的FF=0）
双代号时标网络图编制方法与实例讲解双代号时标网络计划是 以时间坐标为尺度绘制而成的网络计划，它是在横道图的基础上引入网络计划中各工作之间逻辑关系的表达方法。双代号时标网络计划更加直观、明了，可以表达出各工作之间的逻辑关系，同时也便于对进度计划进行调整、控制和优化。由于双代号时标图兼有横道图的直观性和网络图的逻辑性，同时随着近年来网络计划的推广，采用网络图表达施工进度计划已经在工程实践中得到广泛应用。 1、双代号时标网络计划的特点时标网络计划的绘制按各工作的最早时间进行。 (1)工作箭线的长短与时间有关，即工作箭线的水平投影长度等于该工作的持续时间； (2)时标网络图可直接显示各工作的时间参数（最早开始、最早完成和自由时差）、各工作之间的逻辑关系和关键工作、关键线路，而不需单独计算； (3)根据时标网络图可绘制出资源（劳动力、材料、机械等）需要量动态曲线，便于分析、平衡调度； (4) 由于箭线的长度和位置受时间坐标的限制，因而对时标网络计划进行修订和调整不方便，所以宜采用计算机对时标网络计划进行辅助编制与管理。 2、双代号时标网络计划绘制方法双代号时标网络计划的绘制方法有间接绘制法和直接绘制法两种。 (1)间接绘制法间接绘制法是先绘制无时标双代号网络计划，计算出各项工作的最早时间进度，再绘制时标网络图，其绘制要点如下： 1)绘制无时标双代号网络图，计算最早时间参数； 2)绘制时标表。时间坐标标注于时标表的顶部、底部，或上下都标注，其单位根据实际需要按小时、天、周、旬、月等确定； 3)将每项工作的箭尾节点按最早开始时间定位于时
双代号时标网络计划时间参数计算(经典练习)
双代号时标网络计划时间参数计算 一．双代号时标网络计划的概念 双代号时标网络计划简称时标网络计划，实质上是在一般网络图上加注时间坐标，它所表达的逻辑关系与原网络计划完全相同，但箭线的长度不能任意画，与工作的持续时间相对应。时标网络计划既有一般网络计划的优点，又有横道图直观易懂的优点。 ?在时标网络计划中，网络计划的各个时间参数可以直观地表达出来，因此，可直观地进行判读； ?利用时标网络计划，可以很方便地绘制出资源需要曲线，便于进行优化和控制； ?在时标网络计划中，可以利用前锋线方法对计划进行动态跟踪和调整。 时标网络计划可按最早时间和最迟时间两种方法绘制，使用较多的是最早时标网络计划。 二．时标网络计划的绘制 时标网络计划宜按最早时间绘制。在绘制前，首先应根据确定的时间单位绘制出一个时间坐标表，时间坐标单位可根据计划期的长短确定（可以是小时、天、周、旬、月或季等），如下表所示；时标一般标注在时标表的顶部或底部（也可在顶部和底部同时标注，特别是大型的、复杂的网络计划），要注明时标单位。有时在顶部或底部还加注相对应的日历坐标和计算坐标。时标表中的刻度线应为细实线，为使图面清晰，此线一般不画或少画。
时标形式有以下三种： 计算坐标主要用作网络计划时间参数的计算，但不够明确。如网络计划表示的计划任务从第0天开始，就不易理解。 日历坐标可明确表示整个工程的开工日期和完工日期以及各项工作的开始日期和完成日期，同时还可以考虑扣除节假日休息时间。 工作日坐标可明确表示各项工作在工程开工后第几天开始和第几天完成，但不能表示工程的开工日期和完工日期以及各项工作的开始日期和完成日期。 在时标网络计划中，以实线表示工作，实线后不足部分（与紧后工作开始节点之间的部分）用波形线表示，波形线的长度表示该工作与紧后工作之间的时间间隔；由于虚工作的持续时间为0，所以，应垂直于时间坐标（画成垂直方向），用虚箭线表示，如果虚工作的开始节点与结束节点不在同一时刻上时，水平方向的长度用波形线表示，垂直部分仍应画成虚箭线。 在绘制时标网络计划时，应遵循以下规定： （1）代表工作的箭线长度在时标表上的水平投影长度，应与其所代表的持续时间相对应；
双代号网络计划教案

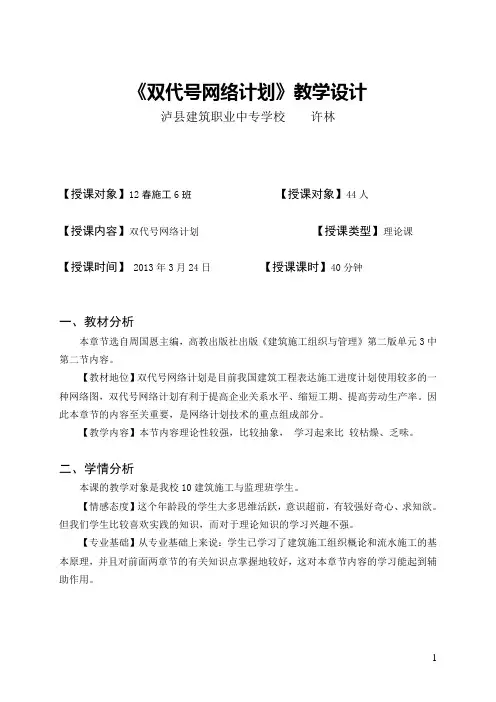

《双代号网络计划》教学设计 泸县建筑职业中专学校许林 【授课对象】12春施工6班【授课对象】44人 【授课内容】双代号网络计划【授课类型】理论课 【授课时间】2013年3月24日【授课课时】40分钟 一、教材分析 本章节选自周国恩主编，高教出版社出版《建筑施工组织与管理》第二版单元3中第二节内容。 【教材地位】双代号网络计划是目前我国建筑工程表达施工进度计划使用较多的一种网络图，双代号网络计划有利于提高企业关系水平、缩短工期、提高劳动生产率。因此本章节的内容至关重要，是网络计划技术的重点组成部分。 【教学内容】本节内容理论性较强，比较抽象，学习起来比较枯燥、乏味。 二、学情分析 本课的教学对象是我校10建筑施工与监理班学生。 【情感态度】这个年龄段的学生大多思维活跃，意识超前，有较强好奇心、求知欲。但我们学生比较喜欢实践的知识，而对于理论知识的学习兴趣不强。 【专业基础】从专业基础上来说：学生已学习了建筑施工组织概论和流水施工的基本原理，并且对前面两章节的有关知识点掌握地较好，这对本章节内容的学习能起到辅助作用。
