第二节 直齿锥齿轮的齿廓曲面、背 锥和当量齿数
1.直齿锥齿轮的齿廓曲面 直齿锥齿轮齿廓的形成如图10一1所示.设一个发生面S与一 个基圆锥相切.该发生面在基圆锥上做纯滚动时.其上任一点K 将在空间展出一条渐开线AK.它上面任一点到锥顶O的距离 都是相等的.故是球面渐开线。在发生面上线段KK′的轨迹即 是直齿圆锥齿轮齿廓曲面—球面渐开面齿廓。
返回
第四节 直齿圆锥齿轮强度计算
一、直齿圆锥齿轮受力分析
图10一4所示为直齿圆锥齿轮主动轮轮齿受力情况。为简化 起见.忽略摩擦力的影响.并假定载荷集中作用在齿宽中部的 节点上。法向力可以分解为3个互相垂直的分力.即圆周力、 径向力和轴向力。 各力的方向是:圆周力和径向力的方向的确定方法与直齿圆柱 齿轮相同.两齿轮轴向力的方向都是沿着各自的轴线方向并指 向轮齿的大端。
下一页 返回
第四节 直齿圆锥齿轮强度计算
二、齿面接触疲劳强度
直齿锥齿轮的失效形式及强度计算的依据与直齿圆柱齿轮基 本相同.可近似地按齿宽中点的一对当量直齿圆柱齿轮传动 来考虑。将当量齿轮的有关参数代人直齿圆柱齿轮的强度校 核及设计计算公式.得直齿锥齿轮的齿面接触疲劳强度校核 和设计计算公式如下:
H ZEZH
上一页 返回
图10一1 球面渐开线的形成
为 了 认 真 贯彻 落实党 的十六 届六中 全会精 神和中 央《决 定》、 “三级 ”公安 会 议 精 神 , 深入学 习领会 胡锦涛 总书记 观摩全 国公安 民警大 练兵汇 报演出 时的重 要 讲 话 以 及 中央、 省、市 领导关 于公安 执法工 作和队 伍建设 的重要 指示精 神,切 实 解 决 公 安 队伍中 存在的 突出问 题,教 育引导 广大公 安民警 进一步 解放思 想、与 时 俱 进 、 开 拓创新 ,大力 弘扬求 真务实 精神, 打造一 支作风 过硬的 公安队 伍。上 级 公 安 党 委 决定开 展为期 八个月 的纪律 作风整 顿教育 活动。 本人按 照要求 ,认真 学 习 了 中 共 中央《 中国共 产党纪 律处分 条例》 、《中 国共产 党党内 监督条 例》、 《 中 国 共 产 党纪律 处分条 例》、 《人民 警察法 》、《 国家公 务员条 例》、 《国家 公 务 员 行 为 规范》 等有关 文件精 神,学 习了毛 建东、 肖琳、 桂红林 等先进 典型的 事 迹 。 通 过 学 习 教育 和深入 思考, 我个人 对纪律 作风整 顿教育 有了更 深的理 解 , 对 自 身 存在的 问题也 有了进 一步的 认识。 现在对 照工作 实际, 作如下 剖析: 一 、存在 的主要 问题 1、在 “纪律 作风整 顿教育 ”活动 初期, 片面地 自我安 慰, 认 为 自 己 既 无参与 赌博, 又无考 试作弊 ,更无 开无牌 无证、 假牌假 证车, 没有什

机械原理第10章齿轮机构及其设计

机械原理第10章齿轮机构及其设计

2、具有标准顶隙:c = c *m
2.1.2 标准中心距
a=ra1+c+rf2 =r1+h*am+c*m+r2-( h*am+c*m)
=r1+r2=m(z1+z2) / 2
两轮的中心距a应等于两轮分度 圆半径之和,我们把这种中心距称为 标准中心距a
实际中心距a’
2.1.3 啮合角
啮合角α’——两轮传动时其节点P的圆周速度方向与啮合线 N1N2之间所夹的锐角,其值等于节圆压力角。 压力角α和啮合角α’的区别
2、对于按标准中心距安装的标准齿轮传动,当两轮的 齿数趋于无穷大时的极限重合度εαmax=1.981。
3、重合度εα还随啮合角α’的减小和齿顶高系数ha*的增 大而增大。
4、重合度是衡量齿轮传动质量的指标。 重合度承载能力传动平稳性
[例] 已知 z1=19、z2=52、=20、m =5mm、ha*=1。求 。
rb1+rb2=(r1+r2)cosα=(r1’+r2’)cos α’
齿轮的中心距与啮合角的关系为: a’cos α’=acos α
r1 =r1
O1
ω1 rb1 N1
=
r1 r1
O1
ω1 rb1 N1
N2
P
rb2 r2 =r2
P
N2 a
rb2
r2
r2
a
ω2
ω2
O2
O2
2.2 齿轮与齿条啮合传动 齿轮与齿条标准安装:齿轮的分度圆和齿条的分度线相切。
2.齿轮传动的中心距和啮合角
2.1 外啮合传动
2.1.1 齿轮正确安装的条件: 1、齿侧间隙为零:
即 s'1 e'2 及s'2 e'1

第十章 齿轮机构及其设计讲解

第十章 齿轮机构及其设计讲解

第十章齿轮机构及其设计1.本章的教学目的及教学要求了解齿轮机构的类型和应用;了解齿廓啮合基本定律及有关共轭齿廓的基本知识; 了解渐开线性质,掌握渐开线直齿圆柱齿轮的啮合特点及渐开线齿轮传动的正确啮合条件、连续传动条件等;熟记渐开线齿轮各部分的名称、基本参数及各部分几何尺寸的计算;了解渐开线齿廓的范成法切削原理及根切成因;渐开线标准齿轮的最少齿数;了解渐开线齿轮的变位修正和变位齿轮传动的概念;熟悉斜齿圆柱齿轮齿廓曲面的形成,啮合特点,并能计算标准斜齿圆柱齿轮的几何尺寸;了解直齿圆锥齿轮的传动特点及其基本尺寸的计算;对蜗杆蜗轮的传动特点有所了解。

2.本章教学内容的重点及难点渐开线直齿圆柱齿轮外啮合传动的基本理论和几何设计计算;对于其它类型的齿轮机构,着重介绍它们的特殊点。

3.本章教学工作的组织及学时分配本章的理论教学时数为12学时,实验2学时。

3.1第1讲(2学时)1)教学内容齿轮机构的类型和应用;齿轮的齿廓曲线;渐开线的形成及特性。

2)教学方法首先介绍齿轮机构的类型和应用。

这部分的内容可以利用各种类型齿轮机构的模型、CAI课件或现场教学等联系实际进行介绍,强调齿轮机构的类型虽然很多,但直齿圆柱齿轮机构是最简单,最基本,也是应用最广泛的一种。

为什么齿轮机构的应用会如此广泛,而类型又如此之多呢?主要由于齿轮机构有许多独特的优点,如结构紧凑,传动平稳可靠,传递功率大,机械效率高等。

最好联系当代工程成就,介绍齿轮机构所达到的新水准,这样更能激发学生对本部分内容的极大兴趣。

讲授齿轮的齿廓曲线时,应指出,齿轮传动中最重要的部位是轮齿廓线.因为一对齿轮是依靠主动轮的齿廓推动从动轮的齿廓来实现传动的。

共轭齿廓就是能实现预定传动比的一对齿廓。

这里可以提出一个问题,即齿轮的齿廓曲线与一对齿轮的传动比有什么关系?通过一对齿轮的运动分析,我们可以证明:互相啮合传动的一对齿轮,在任一位置时的传动比,都与其连心线被其啮合齿廓在接触点处的公法线所分成的两段线段的长度成反比,这一规律即齿廓啮合基本定律。

第十章齿轮机构及其设计

第十章齿轮机构及其设计

第十章齿轮机构及其设计第十章齿轮机构及其设计基本要求了解齿轮机构的应用及其分类以及齿廓啮合的基本定律、共轭齿廓等概念。

熟练掌握渐开线直齿圆柱齿轮几何尺寸的计算以及一对轮齿的啮合过程、正确啮合条件、连续传动条件、渐开线齿轮传动的特点等。

了解渐开线齿轮的切制原理。

掌握标准齿轮不发生根切的最少齿数以及最小变位系数的计算和变位齿轮几何尺寸的计算。

了解斜齿圆柱齿轮传动的特点、齿廓的形成。

掌握端面和法面参数之间的关系转换及基本尺寸的计算。

了解圆锥齿轮和蜗轮蜗杆传动的特点以及主要几何尺寸的计算。

基本概念题和答案1.什么是齿廓啮合基本定律,什么是定传动比的齿廓啮合基本定律?齿廓啮合基本定律的作用是什么?答:一对齿轮啮合传动,齿廓在任意一点接触,传动比等于两轮连心线被接触点的公法线所分两线段的反比,这一规律称为齿廓啮合基本定律。

若所有齿廓接触点的公法线交连心线于固定点,则为定传动比齿廓啮合基本定律。

作用;用传动比是否恒定对齿廓曲线提出要求。

2.什么是节点、节线、节圆?节点在齿轮上的轨迹是圆形的称为什么齿轮?答:齿廓接触点的公法线与连心线的交点称为节点,一对齿廓啮合过程中节点在齿轮上的轨迹称为节线,节线是圆形的称为节圆。

具有节圆的齿轮为圆形齿轮,否则为非圆形齿轮。

3.什么是共轭齿廊?答:满足齿廓啮合基本定律的一对齿廓称为共轭齿廓。

4.渐开线是如何形成的?有什么性质?答:发生线在基圆上纯滚动,发生线上任一点的轨迹称为渐开线。

性质:(1)发生线滚过的直线长度等于基圆上被滚过的弧长。

(2)渐开线上任一点的法线必切于基圆。

(3)渐开线上愈接近基圆的点曲率半径愈小,反之则大,渐开线愈平直。

(4)同一基圆上的两条渐开线的法线方向的距离相等。

(5)渐开线的形状取决于基圆的大小,在展角相同时基圆愈小,渐开线曲率愈大,基圆愈大,曲率愈小,基圆无穷大,渐开线变成直线。

(6)基圆内无渐开线。

5.请写出渐开线极坐标方程。

答:r k = r b/ cos αk θk= inv αk= tgαk一αk6.渐开线齿廓满足齿廓啮合基本定律的原因是什么?答;(1)由渐开线性质中,渐开线任一点的法线必切于基圆(2)两圆的同侧内公切线只有一条,并且两轮齿廓渐开线接触点公法线必切于两基圆,因此节点只有一个,即i12=ω1/ ω2=O2P / O1P =r2′/ r1′= r b2/ r b1= 常数7.什么是啮合线?答:两轮齿廓接触点的轨迹。

机械原理第十章齿轮机构及其设计

机械原理第十章齿轮机构及其设计

齿轮机构在实际应用中的案例分析和优 化建议
1
案例分析
以汽车变速器齿轮机构为例,分析设计难点和优化方案。
2
优化建议
增加齿轮配对的精度和硬度,增强齿面润滑和冷却,改善齿轮啮合性能。
3
ห้องสมุดไป่ตู้
结论
齿轮机构的优化设计可以提高传动效率和使用性能,减少噪音和故障,从而为工业生产 带来更多的价值。
1
齿轮的传动原理
齿轮的传动是通过齿的啮合转动相互连接,实现旋转和转矩的传递。
2
齿轮的计算方法
齿轮的计算需要考虑齿轮啮合角度、模数、齿数等因素,以确保其传动性能。
3
齿轮的应用
齿轮广泛应用于各种机械设备和装置,例如汽车、工厂机器、重型设备等。
齿轮机构的设计要点和步骤
要点
• 合理选择齿轮类型和规格; • 确定齿轮的啮合方式和传动参数; • 考虑齿轮的制造和安装工艺; • 考虑齿轮的润滑和保养。
齿轮的基本概念和组成部分
基本概念
齿轮由齿、齿宽、齿高、模数等组成。
组成部分
齿轮一般由轮毂、齿、齿面和齿槽等组成。
不同类型的齿轮机构
平面齿轮机构
齿轮平面呈直线排列,适 用于同轴传动。
锥齿轮机构
齿轮锥面呈锥形,适用于 斜轴传动。
蜗杆齿轮机构
由蜗杆和蜗轮组成,适用 于大减速比传动。
齿轮的传动原理和计算方法
步骤
1. 确定传递功率和转速比; 2. 计算齿轮的模数、齿数和啮合角度; 3. 选择齿轮的材料和硬度; 4. 进行齿轮的传动计算和强度校核; 5. 进行齿轮的制造和安装; 6. 进行试车和试运转。
常见的齿轮设计问题和解决方法
问题
齿轮的使用寿命较短、传动效率低、噪音大等。

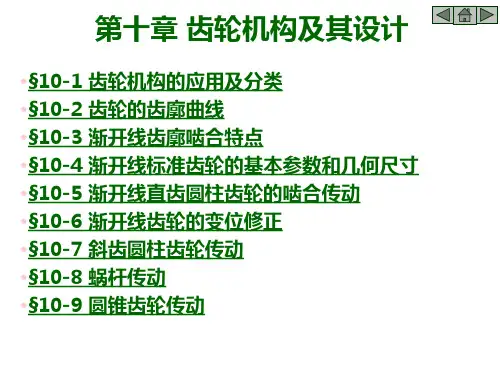

机械原理课件10 齿轮机构及其设计

机械原理课件10 齿轮机构及其设计

§ 10-4 渐开线标准齿轮的基本参数和几何尺寸
1 齿轮各部分的名称和符号
基圆(db,rb);
ei
齿顶圆(da,ra);
齿根圆(df,rf);
任意圆(di,ri); 任意圆齿距pi ; 任意圆齿厚si;
ra rf
ri rb
任意圆齿槽ei;
pi(= si+ ei)
O
分度圆―设计基准圆(d,r);
分度圆齿距p, 分度圆齿厚s; 分度圆齿槽e,
O1 1
n
C1
1
C2 K
P
2
VP O1P 1 O2P 2
故两轮的传动比为:
i12
1 2
O2 P O1 P
2
O2
齿轮传动满足定传动比要求的条件是:P 在 连心线上为一定点。
i12
1 2
O2 P O1 P
齿廓啮合基本定律―两相互啮合传动的一
对齿轮,在任一位置时的角速度ω1/ω2
都等于节点P所分连心线 O1O的2 两段线段 r1’
(p = s+e)
齿顶高ha, , 齿根高hf 全齿高h;
rf ra
齿顶圆直径: da = d+2ha
齿根圆直径: df = d-2 hf
S=e
s e ha
hf h
r
rb
O
2 渐开线齿轮的基本参数 1)齿数:z
2)模数:m 分度圆圆周为:d = ZP
分度圆直径为:d zP
令: m P
则: d zm
齿轮机构的分类
1)按相对 运动形式分
平面齿轮 机构
空间齿轮 机构
外啮合齿轮传动
直齿轮
内啮合齿轮传动
齿轮齿条传动 平行轴斜齿轮

第十章齿轮机构及其设计(精)

第十章齿轮机构及其设计(精)

第十章齿轮机构及其设计1. 一对渐开线齿廓如下图,两渐开线齿廓啮合于K 点,试求:(1) 当绕点 O2转动的齿廓为主动及啮合线如图中N 2 N1时,确立两齿廓的转动方向;(2) 用作图法标出渐开线齿廓G1上与点a2,b2相啮合的点 a1, b1;(3)用暗影线标出两条渐开线齿廓的齿廓工作段;(4)齿廓 G1上 Kb1段与齿廓 G2上 Kb2段对比较,哪一个较短,这说明什么问题;(5)在图上标出这对渐开线的节圆和啮合角。

O2N1b2a2P G1KG2N2O1题 1 图2 有一个渐开线直齿圆柱齿轮如下图,用卡尺丈量出三个齿和两个齿的反向渐开线之间的法向齿距 ( 即公法线长度 ) 分别为W3 =61.84mm和W2 =37.56mm,齿顶圆直径d a=208mm,齿根圆直径 d f=172mm,数得其齿数 z =24,试求:(1) 该齿轮的模数 m ,分度圆压力角、齿顶高系数 h* 和顶隙系数 C *;(2) 该齿轮的基圆齿距 P b和基圆齿厚s b。

W3W2D BA Cr bO题 2 图3 已知一对渐开线外啮合标准直齿圆柱齿轮机构,=20°,h* =1,m =4mm,z1 =18,z2 =41。

试求:(1) 标准安装时的重合度;(2) 用作图法画出理论啮合线N1 N 2,在其上标出实质啮合线段B1B2,并标出单齿啮合区和双齿啮合区,以及节点P 的地点。

O1r a1r b1p b p b 1NB1 B2 N2 P8p b 2p b0.3 0.662p b b. p.6231r b2 r a2O2题3解图4丈量齿轮的公法线长度是查验齿轮精度的常用方法之一,试用图证明渐开线齿轮公法线长度 W 和卡尺跨的齿数 k 的计算公式:W m cos (k 0.5) zinv a 2xmsin ak ( z 0.5) z( tg x tg ) 2x tg式中 z 为被测齿轮的齿数,k 为卡尺跨的齿数,目的是为了卡尺一定卡在渐开线齿廓上。

第十章 齿轮机构及其设计ppt课件

第十章 齿轮机构及其设计ppt课件

精品课件
33
指状铣刀
右图为指状 铣刀切削加工齿 轮示意图,加工 方法与圆盘铣刀 相似。指状铣刀 常用于加工大模 数齿轮和整体的 人字齿轮。
可见,仿形法是用与齿槽形状相同的成形刀具或模
具将轮坯齿槽的材料去掉。但是,由于刀具的限制,这 种加工方法在理 论上即存在误差。
精品课件
34
二、展成法
1.切制原理 在一对齿轮作无侧隙啮合传动时有四个基本要素:一对
一个标准齿轮的五个基本参数确定之后,其主要尺寸及齿廓形 状就完全确定。
1)标准直齿轮的几何尺寸计算 2)标准直齿轮的任意圆齿厚计算
4.齿条和内齿轮
(1)齿条:齿条的齿廓为直线;齿廓上各点压力角相同,等于 齿形角。
(2)内齿轮:内齿轮的齿廓为内凹齿;齿根圆大于齿顶圆;齿
顶圆必须大于基圆。
精品课件
25
渐开线标准直齿圆柱齿轮几何尺寸计算式
(3)重合度的计算及意义 1)重合度εα 的计算
εα=[z1(tanαa1- tanα′) +z2(tanαa2- tanα′)]/(2π) (3)
结论 重合度εα 与模数m无关,而随着齿数z的增多而增大,
还随啮合角α′减少和齿顶高系数精h品a课*的件 增大而加大,
但εαmax=1.981。 31
2)重合度的意义 a)用来衡量齿轮连续传动的条件; b)代表同时参与啮合的轮齿对数的平均值。
较高,且高速运转时噪声较大。
精品课件
12
§10-2 齿轮的齿廓曲线
一对齿轮传动,是依靠主动轮轮齿的齿廓,推动从动 轮轮齿的齿廓来实现的。若两轮的传动能实现预定 的传动比(i12 = ω1/ω2) 规律,则两轮相互接触传动的一对 齿廓称为共轭齿廓。

机械原理课件:第10章 齿轮机构及其设计[优选内容]

机械原理课件:第10章 齿轮机构及其设计[优选内容]

N
2
P
N
1
i12
1 2
O2 P O1 P
rb 2
o2 2
O2 N 2 rb2
O1 N 1
rb1
可注分性::当传实动际比中虽心距然与不设变计,中啮心合距
略有变化,参也数不将会发影响生两变轮化的。传动比
,这一特性称为渐开线齿轮的可分性.
行业借鉴#
19
§10-4 渐开线标准齿轮各部分名称及尺寸
(Names and dimensions of involute
一、齿廓啮合基本定律
∵ vP1如图vP2所示, 任意齿廓在K点 啮O合1P的 情1 况O。2P 2
o 1
n VK2K1VK2
P VP
VK1
1
K(K1,K2 )
廓iP啮12点合即的为12瞬两心OO齿。12 PP行业借鉴#
n
o2 2 8
齿廓啮合基本定律:
互相啮合传动的一对齿轮在 任一位置时的传动比,都与其连 心线O1O2被其啮合齿廓在接触点 处的公法线所分成的两线段成反 比。
规定:分度圆上的压力角为标准值。
cos rb r , 或 arccos(rb r)
一般:
200
150 ,14.50 ,22.50
行业借鉴#
22
分度圆: 具有标准模数,标准压力角的圆。
d mZ
一、外齿轮 standard gear) 1、名称及符号:
pk
sk
ek
rk
ra
ha hf
r
齿数Z
齿顶圆da(ra )
齿 齿厚 槽s宽K eK
齿根圆d f
基圆db
(rf
(rb
)
)
