离心通风机使用说明书

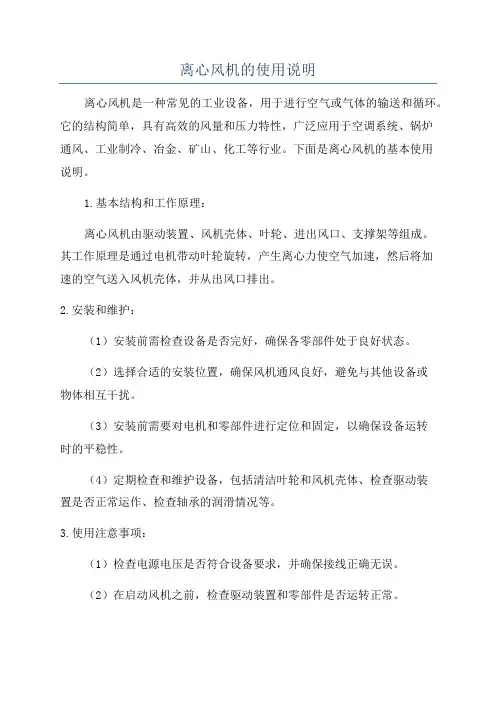

离心风机的使用说明
离心风机的使用说明离心风机是一种常见的工业设备，用于进行空气或气体的输送和循环。
它的结构简单，具有高效的风量和压力特性，广泛应用于空调系统、锅炉通风、工业制冷、冶金、矿山、化工等行业。
下面是离心风机的基本使用说明。
1.基本结构和工作原理：离心风机由驱动装置、风机壳体、叶轮、进出风口、支撑架等组成。
其工作原理是通过电机带动叶轮旋转，产生离心力使空气加速，然后将加速的空气送入风机壳体，并从出风口排出。
2.安装和维护：（1）安装前需检查设备是否完好，确保各零部件处于良好状态。
（2）选择合适的安装位置，确保风机通风良好，避免与其他设备或物体相互干扰。
（3）安装前需要对电机和零部件进行定位和固定，以确保设备运转时的平稳性。
（4）定期检查和维护设备，包括清洁叶轮和风机壳体、检查驱动装置是否正常运作、检查轴承的润滑情况等。
3.使用注意事项：（1）检查电源电压是否符合设备要求，并确保接线正确无误。
（2）在启动风机之前，检查驱动装置和零部件是否运转正常。
（3）当风机工作时，应注意安全，避免将手、头发或其他物体靠近风机进出口，以免发生意外。
（4）在停机后，应等待风机完全停止后再进行维护和检查操作。
（5）使用过程中如发现噪音异常或振动过大等异常情况，应立即停机检查。
4.性能参数和使用场景：离心风机可广泛应用于各个领域（1）空调系统：用于送风和排风，保持空气流通和温度适宜。
（2）工业通风：用于工业车间、化工厂等场所的通风与废气排放。
（3）锅炉通风：用于锅炉燃烧时的燃气输送、废气排放等。
（4）工业制冷：用于冷风供给、冷却设备、冶金、矿山等领域。
（5）化工设备：用于气体输送、气体分离、气体循环等。
总的来说，离心风机是一种重要的工业设备，通过合理的安装和维护，可以确保其正常运行和高效工作。
同时，也需要注意安全使用，避免发生意外。
在选择离心风机时，需要根据具体的需求、场景和性能参数来确定最适合的设备。
A、D式离心风机使用说明书
A、D式传动方式离心风机使用说明书目录一、概述……………………………………………………….二、产品主要结构简介……………………………………….三、电控柜简介……………………………………………….四、机组的安装……………………………………………….五、润滑油系统的冲洗及加注润滑油……………………….六、操作与使用……………………………………………….七、风机的维护……………………………………………….序言为使用户能正确使用和维护产品，提高风机的运行效率，延长使用寿命，以及防止意外事故发生，请用户在安装使用风机前，务必对该使用说明书所叙述的内容进行仔细阅读，并加以理解，以免发生差错。
本使用说明书请用户妥善保存，以便随时查阅。
一、概述本说明书主要适用于A、D型传动结构的单吸入（或双吸入）离心式风机，关于A、D型传动的具体意义，详见如下：1、风机型号的后缀风机型号的后缀（风机的型号的末尾英文字母）代表风机的不同传动方式，常见的如下：A式传动—风机叶轮与电机直联。
无轴承风机。
C式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用皮带轮方式联接。
D式传动—风机的两个轴承位于风机的同一侧，风机与电机之间用联轴器联接。
F式传动—风机的两个轴承分别位于风机的两侧，风机与电机之间用联轴器联2、风机的型号的前缀根据风机的使用环境不同，风机的用途不同，对风机的型号的前缀（风机的型号的第一个字母）不同。
常见的如下：G—鼓风机Y—引风机R—热风机W—高温风机M—煤粉风机F—防腐风机MC—煤磨除尘风机SL—循环耐磨风机等等。
二、产品主要结构简介风机机组除风机本体外，根据用户需要，可配备各种外配套，主要有液力耦合器（或液体电阻调速器）、电机（或变频电机）、慢转装置、差动导叶调节装置（也称调节门）风机进、出口膨胀节、润滑油站、电动执行器、消声器、电控柜（或机旁仪表柜）、高压（或低压柜）…等。
对外配置的配置，不同的用户有不同的要求，具体的供货范围根据合同。
4-79 系列离心通风机
循 特 上海循特流体机械有限公司
4-79 系列风机使用说明书
机号 № 6A
6A
7C
7C
7C
转速 (r/min) 1450
960
1800
1600
1250
全压 (Pa)
1196 1177 1157 1118 1069 1040 892 706 530 520 510 490 471 451 402
314 2501 2461 2422 2334 2236 2177 1873 1481 1971 1942 1912 1844 1765 1716 1481 1167 1206 1187 1167 1128 1079 1049 902 716
流量 (m3/h)
9650 10830 11950 13100 14200 15350 17200 18800 8650 9660 10660 11700 12700 13700 15300 16800 7780 8690 9600 10500 11400 12300 13800 15100 6920 7730 8400 9360 10160 10970 12240 13440 6110 6850 7560 8310 9020 9730 10870 11900
机号 № 8C
8C
8C
8C
8C
转速 (r/min) 1600
1270
1120
1000
900
全压 (Pa)
2491 2452 2422 2334 2236 2177 1873 1481 1569 1549 1530 1471 1412 1373 1177
932 1226 1206 1187 1147 1098 1069 922 726 971 961 951 912 873 853 735 579 785 775 765 735 706 686 598 471
离心风机用户使用手册_140918
13
Turbo Blower
(10) 控制器 (Controller)
- 控制设备（速度/风量/压力等）和保护功能 - 监控涡轮鼓风机状态 - PLC(Programmable Logic Controller)形式 - 安装触摸屏 (11) 柔性接头 (Flexible Joint) - 波纹管或合成橡胶形式，有助于装、拆机核，并缓解受热变形 - 尺寸与排放锥管一致，并与排放锥管（⑫）相连接 (12) 排放锥管 (Discharge Cone) - 使排放空气导入至排放锥管。 - 降低由主机（机核）与排放锥管口径差引起的扩散损失 - 放空阀安装在排放锥管侧面
2பைடு நூலகம்
Turbo Blower
安全说明
本产品由高速旋转机械部件和高压电器部件组成。如有操作不当会造成严重人员伤亡 和财产损失。运行和维护设备前，请务必仔细阅读本手册。
警示牌
为了安全起见，标有以下警示牌部分，请加以注意。
“危险”如有操作不当会造成人员重伤或伤亡，并严重损坏本产 品。
“警告”如有操作不当会造成人员重伤或伤亡，并损坏本产品。
恒定转速模式
定转速曲线
排 放 压 力 （ 标 准 度 量 ）
恒定流量模式
恒定压力模式
喘振极限
空气流量
鼓风机特性曲线
现在，假设鼓风机正在为一个污水处理厂曝气池供气。如果水位增加或排管压力损 失增大时，排放压力也随之增加，此时工作点“A”会向喘振曲线靠近直至发生喘振现 象。喘振是排放空气反复逆流到机核所产生的现象，是排放压力剧烈变动，使叶轮受到 巨大的冲击。这可能会造成鼓风机损坏。因此希望运行设备时工况点“A”尽可能远离喘 振发生区域。
排放
电机冷却
变频器 冷却

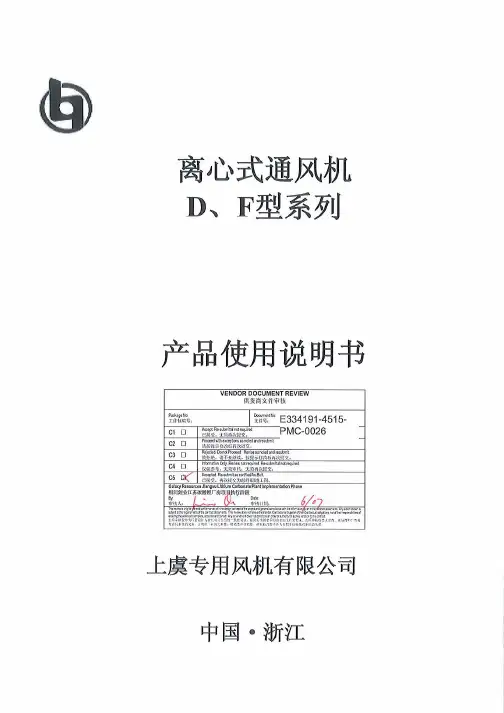

离心式通风机D、F型
上虞专用风机有限公司D、F 式系列离心风机使用说明书目一.产品简介1.结构特点 2.使用范围 3.附图录二.使用说明1.用户收货检验的程序 2.安装前的贮存和保管 3.风机安装前的重要技术准备 4.安装风机及调整程序 5.使用运转的程序 6.制造厂重要提要：绝对禁止的错误操作项目 7.风机使用中的故障及排除2上虞专用风机有限公司D、F 式系列离心风机使用说明书一.产品简介D、F 型（联轴器传动型）离心通风机可作为各行各业的通风、引风、换气用， 同时也适用于大型锅炉送引风， 钢铁厂冶炼除尘设备。
如输送气体有其它具体变化时， 可制作成特殊材料风机。
1．结构特点（参见附图一，以 D 型结构为例） 此型风机的组成部分主要由：叶轮组、机壳、进风口、联轴器、进气箱（F 式）等部 件配电机而组成。
1.1 叶轮由前盘、后盘及叶片组成。
由轮毂联接上主轴，通过联轴器与电机传动。
因用户使用条件的不同而选用不同的材质；通常用钢板、铸铝合金或高强度的低合金 钢。
使用于含腐蚀性介质的场合则应选用特殊不锈钢。
1.2 机壳为整体式或可剖分拆开，机壳用钢板制作成蜗形体，根据用户的需要， 可设有排水口，清灰门，大型的机号可设置人孔门。
1.3 集流器（俗称进风口） ，一般为整体式，轴向剖面为曲线形状（呈喇叭口型） ， 能使介质以最低的阻损流线通过。
1.4 联轴器起到把电机的扭矩传给主轴的叶轮。
1.5 进气箱（F 式）为矩型，整体呈收敛型，用底部支撑架固定在基础上，外壁面 有网状筋板以增强刚性。
3上虞专用风机有限公司D、F 式系列离心风机使用说明书附图一（D 型结构）2．风机的重要结构要素 2.1 旋向：顺、逆旋向的判断。
从电动机一侧正视，叶轮顺时针旋转的，称为右 旋，以“右”表示；叶轮逆时针旋转的，称为左旋，以“左”表示。
2.2 出口角：以机壳的出风口角度表示。
按风机行业的标准，一般由 0°、45°、 90°、135°、180°、225°、275°、315°,如用户对设备安装角度有特殊要求，订 货时需注明。

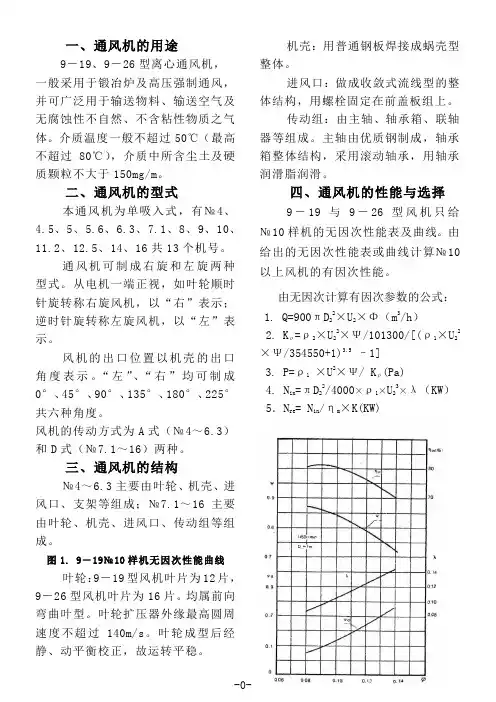

9-19、9-26型高压离心通风机说明书
当使用状态为非标准状态时，必须把非标准状态的性能换算到标准状态的性能，然后根据换算性能选择风机。其换算公式如下：
Q0=Q×n0/n（m3/h）
P0=P×(n0/n)2×ρ0/ρ×Kp/ Kp0(Pa)
Nin0=Nin×(n0/n)3×(ρ0/ρ)（KW）
ηin0=ηin
ηin－内效率
n－转速（r/min）
2．安装后试拔传动组，检查是否有过紧或与固定部分碰撞现象。
3．全部安装完毕，总检合格后，才能进行风机的试运转。
为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出阀门稍开）的情况下进行，如情况良好，逐步开启阀门直到规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。
风机的操作：
一、通风机的用途
9－19、9－26型离心通风机，
一般采用于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃），介质中所含尘土及硬质颗粒不大于150mg/m。
二、通风机的型式
本通风机为单吸入式，有№4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。
②电机输入电压低或电源单相断电；
③受轴承箱剧烈振动的影响；
④主轴转速超过额定值。
八、单机产品成套供应范围
风机1台，配套电机1台，地脚螺栓1付（№4～6.3，4套，№7.1以上8套）联轴器1套（№7.1～16）。
九、订货须知
1．订货时须注明风机的机号、转速、风量、压力、出口角度、旋转方向以及电机型号、规格。
M6-31型离心通风机使用说明书
二、形 式
1)该 风 机 制 成 单 吸 入 ， 机 号 有 No.4、 No.4.5、 No.5、 No.5.6、 No.6.3、No.7.1、No.8、No.9、No.10、No.11.2、No.12.5、No.14、 No.16 共 13 种。
4
现象,没有这些现象时方可试转。 6. 电机安装后，安装皮带轮或联轴器、护罩，如进气口处不接进气 管 道 时 ， 也 需 加 添 防 护 网 或 其 他 安 全 装 置 （ 用 户 自 备 ）。
风机所采用电机的功率，系指在特定工况下，加上机械损失与 应在的储备量而言，并非出风口全开时所需的功率。如风机的出口 或入口不接管路或未加外界阻力而进行空运转，则电机也有烧毁的 危险。为安全起见，应在风机的出口或入口管路中加上阀门，起动 电机时将其关闭，运转后将阀门慢慢开启，达到规定工况为止，并 注意电机电流量是否超过规定值。
3
四、安装与使用
在 安 装 前 首 先 应 准 备 好 安 装 用 材 料 及 工 具 ，并 对 风 机 各 部 分 的 机 件进行检查。对叶轮、主轴和轴承等更应特别细致检查，如发现损 伤，应该修好，然后用煤油清洗轴承箱内部。
在安装操作的过程中必须注意下列几点： 1． 在一些结合面上，为了防止生锈，减少拆装困难，应涂上一些 润滑脂和机械油。 2． 在上结合面的螺栓时，如有定位销钉应先上好销钉，再拧紧螺 栓。 3． 检查机壳内及其它壳体内部，不应有掉入遗留的工具和杂物。
5
2. 对温度计及油标的灵敏性定期检查。 3. 在风机的开车、停车或运转过程中，如发现不正常现象时，应立 即进行检查。 4. 对检查发现的小故障，应及时查明原因，设法消除或处理，如小 故障不能消除，或发现大故障时，应立即进行检修。 5. 除每次拆修后应更换润滑油外，还应定期更换润滑油。 ㈢ 风机的主要故障及原因 风机的主要故障有： 1. 轴承箱振动剧烈 ① 风机轴与电机轴不同心，联轴器装歪。 ② 机壳或进风口与叶轮摩擦。 ③ 基础的刚度不够或不牢固。 ④ 叶轮铆钉松动或轮盘变形。 ⑤ 叶轮轴盘与轴松动，联轴器螺栓活动。 ⑥ 机壳与支架、轴承箱与支架、轴承箱盖与座等联接螺栓松动。 ⑦ 风机进出气管道安装不良。 ⑧ 转子不平衡。 ⑨ 管网过细、风速过快。 2． 轴 承 温 升 过 高 ① 轴承箱振动剧烈。 ② 轴承润滑油脂质量不良、变质、含有灰尘、粘砂、污垢等杂质。
离心式通风机操作规程
离心式通风机操作规程结构离心式通风机主要由叶轮、机壳、进风机口等部分配直联电机组成。
2原理、用途2.1原理离心通风机是利用旋转叶轮产生的离心力来排送气体。
2.2用途可作为工厂室内通风换气，输送空气和其它不自然的，对人体无害的，对钢铁材料无腐蚀性的气体。
气体内不许有粘性物质，所含的尘土及硬质颗粒物不大于150mg/ms，气体温度不得超过50℃。
3操作1开车前的准备(1)将进风调节门关闭，出风调节门稍开。
(2)检查风机各部间隙尺寸，转动部分与固定部分无碰撞及磨擦现象。
2开车(1)起动按钮进行试转，运行正常后可正式使用。
(2)将进风调节门打开，出风口调节门开至适当位置。
(3)在运转过程中经常检查轴承温度是否正常，轴承温升不得大于40℃，表温不得大于70℃，如发现风机有特殊噪音、振动撞击，轴承温度剧烈上升等反常现象时，必须立即紧急3停车关闭进风调节阀，按停止按钮。
4安全操作注意事项(1)只有在风机设备完全正常的情况下方可运转。
(2)如果风机设备在检修后开动时，则要注意风机各部位是否正常。
(3)为确保人身安全，风机维护必须在停机时进行。
4维护4.1定期清除风机内部积尘、污垢等杂质，防止锈蚀，保持设备清洁。
4.2除每次拆修后更换润滑剂外，正常情况下根据实际情况定期更换润滑剂，变速箱内保持正常油位。
4.3保持油漆完整，防止脱落、锈蚀。
4.4地脚螺丝、联轴器及各部联接处应紧固、可靠。
4.5各部密封应良好，在风机开、停及运转过程中应进行检查，检查发现的小故障应及时查明原因设法清除，如发现大故障应停机检查维修。
5常见故障及排除方法。
离心风机说明书(10.5)
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (13)附图II (14)附图III (15)附图IV (16)附图V (17)附图VI (18)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
离心通风机使用说明书资料
离心通风机使用说明书宜兴市华电环保设备有限公司一、用途4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。
空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。
气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。
气体的温度：不超过80℃。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。
二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。
其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
三、结构4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。
№8～20除具有上述部分外，还有传动部分。
（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
（2）机壳：做成二种不同型式。
其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。
四、性能与选择本样本只给出№10样机的无因次性能和曲线，由性能和曲线计算№10以上风机的有因次性能参数。
4-72系列离心通风机使用说明书
4-72系列离心通风机使用说明书 北京大福桥机电有限公司用 途4—72型离心通风机主要用途是为—般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体：B4—72型离心通风机可排送易燃、易挥发性气体；F4—72型离心通风机主要用于输送腐蚀性气体。
但4—72、B4—72、F4—72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg／m3，气体温度不得超80℃。
B4—72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。
该风机结构基本与4-72型相同，Nn2.8A—6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用表中与Y 系列相对应的YB系列，安装型式为B3。
F4—72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4—72型离心通风机相同。
4—72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边垂，4—72型风机随处可见。
型 式从电机—端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”以“左”表示。
风机的出风口位置以机壳的出风口角度表示，4—72型风机N_o2.8～6在出厂时均做成—种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。
其中：No2.8出风口位置调整范围是0°～225°，间隔是45°；No3.2～6出风口调整范围是0°～225°，间隔是22.5°；No8～12出风口调整范围是0°～225°间隔是45°；No16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4—72型风机中，No2.8～5采用A式传动，No6既有A 式传动又有C式传动，N n8～12采用C、D式两种传动方式，N o16～20采用B式传动。
9-19、9-26型高压离心通风机说明书
9-19、9-26型高压离心通风机说明书产品概述9-19、9-26型高压离心通风机是一种新型通风设备，广泛应用于电厂、冶金、化工、建筑材料及矿山等行业中的大型通风系统。
它具有输出风量大、风压高、效率高、噪音低、外形美观、结构紧凑等优点，适用于输送空气、非腐蚀性气体和易燃、易爆气体等。
技术参数型号风量 (m3/h) 风压（Pa）转速（r/min）功率（kW）9-19 10986-33443 355-793 2900-1450 1.1-18.59-26 15534-61028 480-2246 2900-1450 5.5-75结构9-19、9-26型高压离心通风机采用前后导流式结构，前导叶片翼角较大，后导叶片翼角较小，中心角度两侧差异逐渐增大，进气时可使气体在前导叶片产生旋转，随后在后导叶片的作用下产生强制离心运动，从而提高了风机的效率。
使用方法1.确认通风机的型号和技术参数。
2.选择安装地点时应注意其安全性、稳定性和便于安装、维护。
3.安装前应先清洗风机内部和叶轮表面，振动量不能超过安装规定值。
4.安装风机前，应检查各部位是否齐全、电气系统是否正常。
5.在使用过程中，定期检查风机的各个部件和电气系统，确保安全、正常、高效运行。
维护保养1.检查电气系统是否正常，尤其是接线是否松脱、老化、损坏。
2.每年或风机运行时间累计达5000小时时对轴承、油封等部件进行检查和维护。
3.清洗轴承、油封，加上必需量的润滑油，清除气道内积存的污物。
4.定期清洗风机内部和外部表面，保持清洁干燥。
5.确保风机内部没有异物和积存的杂物，以保证其正常运行。
注意事项1.严禁在场内处于无人看管的状态下运行。
2.严禁在风机旁有易燃、易爆等危险物品和气体。
3.风机维护前，必须切断电源，以免发生意外伤害。
4.风机在故障时应及时停机维修，以免影响正常的生产运行。
以上就是9-19、9-26型高压离心通风机的说明书，详细介绍了该产品的技术参数、结构、使用方法、维护保养和注意事项，在生产运行中，合理、规范的使用和维护将有助于提高设备的效率和使用寿命，保障生产线的正常运行。
4-72-8c离心式通风机使用说明书中英文对照
4-72-8C离心式通风机使用说明书4-72-8C Centrifugal FanInstruction河南固德重型机器制造有限公司HENAN GUDE HEA VY MACHINERY MANUFACTURING COMPANG LTD地址：郑州市郑上路196号Add：No.196 Zhengshang Road,Zhengzhou,China电话（Tel）：0086-371-68185666传真（Fax）：0086-371-68183666邮箱（Email）：*****************一.用途4-72-8c型离心通风机主要用途是为—般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体。
4-72-8c离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg／m3，气体温度不得超80℃。
ageThe main use of 4-72-8c type centrifugal fan is for indoor ventilation as factories and large buildings or the air transport and other spontaneous which is not explosive, volatile, on harmful to the human body, no corrosion to steel.The delivery gas by 4-72-8c centrifugal fan shall not contain viscous substances, dust and hard particles containing is no more than 150mg / m3, the temperature of the gas shall not exceed80 ℃二.型式从电机—端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”以“左”表示。
离心风机说明书(10.5)
目录1.风机的用途及适用范围 (1)2.风机的结构形式 (1)3.风机的安装、调整和试运转（分别为D式、F式） (2)4.风机的运行 (5)5.风机的维护 (6)6.风机成套供货范围（一台） (6)7.订货需知（需提供下列资料） (7)8.备件订货说明 (7)表一：经常或定期检查项目 (9)表二：运行时每3—6个月检查的项目 (9)表三：风机的主要故障及排除方法 (11)表四：轴承振动允许值 (12)附图I (14)附图II (16)附图III (18)附图IV (20)附图V (22)附图VI (24)本技术文件受法律保护，未经本公司同意，不得使用、复制、扩散或以其它方式提供给第三方。
心式通风机使用说明书1.风机的用途及适用范围该说明书适用于成都电力机械厂(CPMW)设计制造的D式(悬臂式)、F式(双支撑)离心风机的安装调试。
1.1 各系列风机适用于汽轮发电机组蒸汽锅炉的送、引、一次、二次、密封、排粉、增压风机等系统，也适用于矿井及其它工业的强制通风。
1.2 送、一次、二次、密封风机输送的介质为常温空气，其最高温度不超过80℃；引、增压风机输送介质为烟气，其最高温度不超过250℃；排粉风机输送的介质为含尘量不大于80 g/m3、最高温度不超过250℃的非腐蚀性气体。
1.3在引风机前须加装除尘装置，除尘效率不得低于99％，进入风机的烟气含尘量一般应小于200mg/m3。
2.风机的结构形式2.1 各系列离心风机由不同机号组成。
风机进出口角度分别为0°、45°、90°、135°、180°、225°共六种标准角度供选配，特殊进出口角度在订货时协商解决2.3 通风机叶轮的旋转方向可分为右旋和左旋两种，从电动机端看风机顺时针旋转为右旋，逆时针旋转为左旋。
2.4 各系列风机主要由叶轮、机壳、进气箱、集流器、调节门及转动组等部分组成。
2.4.1 常规风机叶轮为板式或机翼式叶片，采用Q345R钢板焊接而成。
离心风机通用手册
（３）电机轴承温度滚动轴承≤85℃，滑动轴承≤75℃，电机线圈温度≤120℃（F级）。
如发现风机有剧烈的振动、撞击、轴承温度迅速上升等反常现象时必须紧急停车。
新安装的风机运转时间不少于2小时，修理后安装的风机试运转时间不少于半小时。
会维护保养
风机首次运行一个月后，应重新更换润滑油（或脂）以后除每次拆修后应更换外，正常情况下1～2月更换一次润滑油（或脂），也可根据实际情况更换润滑油（或脂）。日常巡检要求检查风机轴承座干净整洁、风机轴承振动（振动加速度、振幅、振速），风机轴承箱外温度、润滑油位、转子是否窜动、进出口膨胀节是否破损、冷却水回水温度等。
会排除故障
风机常见故障现象：振动和轴承温度高、电流波动大。振动异常原因：1.转子不平衡，2.转子叶轮积灰或结垢，3.叶轮变形或者磨损，4.轴承故障5.联轴器对中不良或柱销磨损、断等，6.地脚螺栓松动，7.风机负荷在喘振区。轴承温度高的原因：轴承自身故障，寿命到期或者磨损；轴承润滑不良，冷却水不通顺。
离心风机试运行：1. 为了防止电机因过载烧毁，在风机启动时必须在无载荷（关闭调节门或管道闸门）情况下进行。
2. 风机启动后，如情况良好，逐步将调节门（或闸门）开启（对于引风机（Ｙ型）或热风机Ｒ（型），因为在常温下试车介质密度大于高温下的介质密度，而电机功率是按高温下的设计工况考虑的，所以在常温下试车，调节门绝不能打开完，否则电机会过载），应严格监视电机的电流，防止电机过载。 3. 风机如果在运行过程中因某种原因停车，原则上只能强起一次。 4. 风机启动后，达到正常转数时，应作如下检查； （１）风机轴承温升不得大于40℃，表温不大于70℃。
发生以上现象：1.要及时现场确认是否有异响，检查冷却水是否顺畅，转轴是否有窜动，风机进出口是否破损漏风等异常现象，如没有以上异常现象可以通过微调入口挡板，观察风机是否有变化，同时联系维保单位现场协助检查，同时汇报相关领导。
离心通风机使用说明书
离心通风机使用说明书宜兴市华电环保设备一、用途4-72型离心通风机作为一般工厂及大建筑物的室通风换气，即可用作输入气体，也可用作输出气体。
空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。
气体不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。
气体的温度：不超过80℃。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。
二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。
其中№2.8出风口位置调整围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
三、结构4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。
№8～20除具有上述部分外，还有传动部分。
（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
（2）机壳：做成二种不同型式。
其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。
四、性能与选择本样本只给出№10样机的无因次性能和曲线，由性能和曲线计算№10以上风机的有因次性能参数。
4-72系列离心通风机使用说明书
4-72系列离心通风机 使用说明书北京风机二厂用 途4—72型离心通风机主要用途是为—般工厂及大型建筑物的室内通风换气或输送空气及其它不自燃、不易爆、不挥发、对人体无害、对钢材无腐蚀性之气体：B4—72型离心通风机可排送易燃、易挥发性气体；F4—72型离心通风机主要用于输送腐蚀性气体。
但4—72、B4—72、F4—72离心通风机输送的气体均不得含粘性物质，所含尘土及硬质颗粒物不大于150mg／m3，气体温度不得超80℃。
B4—72型风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。
该风机结构基本与4-72型相同，Nn2.8A—6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用表中与Y 系列相对应的YB系列，安装型式为B3。
F4—72型离心通风机采用不锈钢、玻璃钢或其他耐腐蚀材料制造，其性能和地基尺寸与4—72型离心通风机相同。
4—72型离心通风机在我国是使用最早的风机，然而也是使用最普遍的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，从北部边疆到南海之滨，从西部高原到东部边垂，4—72型风机随处可见。
型 式从电机—端正视，凡叶轮按顺时针方向旋转者均称“右旋风机”，以“右”表示，反之则均称之为“左旋风机”以“左”表示。
风机的出风口位置以机壳的出风口角度表示，4—72型风机N_o2.8～6在出厂时均做成—种型式，使用单位根据要求再安装成所需要的位置，订货时无须注明。
其中：No2.8出风口位置调整范围是0°～225°，间隔是45°；No3.2～6出风口调整范围是0°～225°，间隔是22.5°；No8～12出风口调整范围是0°～225°间隔是45°；No16、20出风口角度制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4—72型风机中，No2.8～5采用A式传动，No6既有A 式传动又有C式传动，N n8～12采用C、D式两种传动方式，N o16～20采用B式传动。
4-68型离心式通风机使用说明书(大)
4-68型离心式通风机使用说明书(大)-CAL-FENGHAI.-(YICAI)-Company One1离心式通风机使用说明书一、概述4-68型离心通风机（以下简称风机）可作一般通风换气用，其机号为、、、4、、5、、8、9、10、、、14、16、20等型号。
二、风机使用条件1、应用场所：作为一般工厂及室内通风换气。
2、输送气体：空气和其它不自燃的，对人体无害的，对钢铁材料无腐蚀性的气体。
3、气体状况：气体内严禁含有粘性物质，含尘和其它固体杂质不大于110mg/m3。
4、使用环境：海拔高度不超过1000m，环境温度不超过80℃。
三、结构形式1、风机分顺时针旋转和逆时针旋转两种形式，从电动机一端正视，叶轮按顺时针方向旋转的称为右旋风机，以“右”表示，按逆时针方向旋转的称为左旋风机，以“左”表示。
2、风机的转动方式为A、B、C、D四种。
A式：表示无轴承箱装置，叶轮与电动机直联传动。
B式：表示悬臂支承装置，皮带传动，皮带轮在两轴承中间。
C式：表示悬臂支承装置，皮带传动，皮带轮在轴承外侧。
D式：表示悬臂支承装置，用联轴器联接传动。
3、风机机壳用钢板焊接而成。
4、叶轮为后倾圆弧叶片，经过动、静平衡校正，空气性能好，噪声低，运转平稳。
5、集流器压制成形，装于风机侧面，能使气体顺利地进入叶轮，且损失较小。
四、安装和调试1、安装前：应对风机各部件进行全面的检查，叶轮的旋转方向与机壳上标明的旋转方向一致，各部联接紧密，叶轮、主轴、轴承等主要部件无损伤，传动组灵活等等，如果发现问题应立即予以修理和调整。
2、安装时：注意检查机壳内不应有遗留的工具及其它杂物，在一些接合面上为了防止生锈，减少拆卸困难，应涂上一些润滑脂或机械油，进风出风管道联接应调整到自然吻合，不得强行联接，更不许将管道重量加在风机各部件上，并保证风机水平位置。
3、安装要求：按图纸所示的位置与尺寸进行安装，为确保高效率，特别要保证进风口与叶轮的轴向、径向间隙。
9-19、9-26型高压离心通风机说明书
9－19、9－26 型离心通风机，一般承受于锻冶炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。
介质温度一般不超过50℃〔最高不超过80℃〕，介质中所含尘土及硬质颗粒不大于150mg/m 。
二、通风机的型式本通风机为单吸入式，有№ 4、风机的传动方式为 A 式〔№4～6.3 〕4.5 、5、5.6 、6.3 、7.1 、8、9、10、11.2 、12.5 、14、16 共 13 个机号。
通风机可制成右旋和左旋两种型式。
从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左”表示。
风机的出口位置以机壳的出口角度表示。
“ 左”、“ 右” 均可制成0°、45 °、90 °、135 °、180 °、225 °共六种角度。
图 1. 9 －19 №10 样机无因次性能曲线叶轮：9－19型风机叶片为12片，9－26 型风机叶片为 16 片。
均属前向弯曲叶型。
叶轮扩压器外缘最高圆周速度不超过 140m/s 。
叶轮成型后经静、动平衡校正，故运转平稳。
机壳：用一般钢板焊接成蜗壳型整体。
进风口：做成收敛式流线型的整λ0.03247 0.0389 0.0451 0.05125 0.05785 0.065 0.0725ηin 0.765 0.800 0.815 0.810.782 0.745 0.700ρρ－进气密度〔kg/m3〕19 －19 与9 －26 型风机只给K －全压压缩性系数№10样机的无因次性能表及曲线。
由给出的无因次性能表或曲线计算№10以上风机的有因次性能。
由无因次计算有因次参数的公式：1. Q=900πD 2×U×Φ〔m3/h〕2 22. K =ρ×U 2 ×Ψ/101300/[( ρ×ρ 2 2 1 U 2×Ψ/354550+1)3.5–1]23.P=ρ×U2×Ψ/ K (Pa)1 ρN －内功率〔KW〕inN －所需功率〔KW〕reη－机械效率m〔A 式传动取 1，D 式传动取 0.98〕K －电机贮存系数当使用状态为非标准状态时，必需把非标准状态的性能换算到标准状态的性能，然后依据换算性能选择风机。
离心通风机安全操作规程通用版
操作规程编号：YTO-FS-PD407离心通风机安全操作规程通用版In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards离心通风机安全操作规程通用版使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。
文件下载后可定制修改，请根据实际需要进行调整和使用。
1 开停机顺序及注意事项1.1开机顺序：先将风机进口阀门关闭，启动风机，待风机运行平稳后，逐渐开启进口阀门达到风量要求。
1.2停机顺序：停止风机，关闭进口阀门。
1.3注意事项：有进口阀门的风机启动时进口阀门必须完全关闭。
2 开机前的准备2.1确认风机轴承润滑良好，机内无异物；2.2确认阀门动作灵活；2.3地脚螺栓紧固；2.4传动机构良好；2.5安全防护装置完好。
3 运转中检查3.1检查轴承润滑情况，轴承温度、振动是否正常；3.2检查风机运转是否平稳，机壳是否有异音；3.3检查确认运转部位与静止部位有无接触；3.4检查安全防护装置是否完好。
4 停机维护与保养4.1检查运转部位与机壳等有无接触；4.2清扫叶轮上附着的粉尘；4.3检查各部分的磨损及腐蚀情况；4.4检查轴承润滑情况定期补换润滑油；4.5保持安全防护装置完好。
5 常见故障与处理方法5.1传动部位温度高，原因：负荷过大；润滑油不够轴承磨损；处理方法：检查运转部位与机壳等有无接触；视情况补加润滑油；该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
离心通风机使用说明书Jiangsu Sanji Environmental Protect Engineering Equipments CO.,LTD江苏三机环保设备工程有限公司一、用途4-72型离心通风机作为一般工厂及大建筑物的室内通风换气，即可用作输入气体，也可用作输出气体。
空气和其它不自燃、对人体无害的、对钢铁材料无腐蚀性的气体。
气体内不许有粘性物质，所含的尘土及硬质颗粒不大于150mg/m3。
气体的温度：不超过80℃。
4-72型离心通风机在我国是使用最早的风机，然而也是使用最普通的风机，从高层建筑到地下铁道，从锅炉鼓风到厂房换气，4-72型风机随处可见。
二、型式从电机一侧正视，叶轮顺时针旋转者称右旋风机，以“右”表示；叶轮逆进针旋转者称左旋风机，以“左”表示。
风机的出口位置，以机壳的出风口角度表示。
4-72型风机№2.8～6出厂时均做成一种型式，使用单位根据要求再安装成所需要的位置，订货时不需注明。
其中№2.8出风口位置调整范围是0°～255°，间隔是45°；№16、20出风口位置制成固定的三种0°、90°、180°，不能调整，订货时需注明。
风机的传动方式有A、B、C、D四种：4-72型风机中，№2.8～6采用A式传动，№8～12采用C、D式传动，№16～20采用B式传动。
三、结构4-72型风机中№2.8～6主要由叶轮、机壳、进风口、电机等部分组成。
№8～20除具有上述部分外，还有传动部分。
（1）叶轮：由10个后倾机翼型叶片、曲线型前盘和平板后盘组成，用钢板制造，并经动、静平衡校正，空气性能良好，效率高，运转平稳。
（2）机壳：做成二种不同型式。
其中№2.8～12机壳作成整体，不能拆开，№16～20的机壳制成三开式，除沿中分水平面分为两半外，上半部再沿中心线垂直分为两半，用螺栓连接。
（3）进风口：制成整体，装于风机一侧，与轴向平行的截面为曲线开关作用是能使气流顺畅时入叶轮，且损失较小。
（4）传动：由主轴、轴承箱、流动轴承、皮带轮或联轴器组成。
四、性能与选择本样本只给出№10样机的无因次性能和曲线，由性能和曲线计算№10以上风机的有因次性能参数。
1、4-72型离心通风机特点和用途4-72型离心通风机可作为一般工厂及大型建筑物的室内通风换气用，输送空气和其他不自燃的、对人体无害的、对钢材无腐蚀性的气体。
B4-72型通风机可作为易燃挥发性气体的通风换气用，气体内不许有粘性物质，所含尘土及硬质颗粒物不大于150mg/m3。
气体温度不得超过80o C。
B4-72型通风机的性能与选用件及地基尺寸与4-72型一致，可按其样本选择。
该风机结构基本与4-72型相同。
No2.8～6A采用B35型带法兰盘与底脚的电动机，No6～12C、D电动机选用该表中与Y系列对应的YB系列，安装型式为B3。
2、4－72型、B4－72型离心通风机性能参数表性能表中提供的参数，若无特殊说明均按风机的标准进口状态来计算，即介质为空气，压力为101325Pa，温度为20℃，密度为1.2kg/m3，相对湿度为50％的标准状态。
产品型号转速r / min序号流量m3 / h 全压Pa电动机型号功率kW4-72 № 2.8 A2900 1 1131～2356 994～606 Y90S-2(B35) 1.54-72 № 3.2 A 2900 1 1688～3517 1300～792 Y90L-2(B35) 2.2 1450 1 844～1758 324～198 Y90S-4(B35) 1.14-72 № 3.6 A 2900 1 2664～5268 1578～989 Y100L-2(B35) 3 1450 1 1332～2634 393～247 Y90S-4(B35) 1.14-72 № 4 A 2900 1 4012～7149 2014～1320 Y132S1-2(B35) 5.5 1450 1 2006～3709 501～329 Y90S-4(B35) 1.14-72 № 4.5 A 2900 15712～105622554～1673 Y132S2-2(B35) 7.5 1450 1 2856～5281 634～416 Y90S-4(B35) 1.14-72 № 5 A 2900 17728～154553187～2019 Y160M2-2(B35) 15 1450 1 3864～7728 790～502 Y100L1-4(B35) 2.24-72 № 6 A 1450 16677～133531139～724 Y112M-4(B35) 4 960 1 4420～8841 498～317 Y100L-6(B35) 1.54-72 № 6 D 1450 16677～133531139～724 Y112M-4 4 960 1 4420～8841 498～317 Y100L-6 1.54-72 № 8 D 1450 115826～293442032～1490 Y180M-4 18.5 960 110478～19428887～651 Y132M2-6 5.5 730 17968～14773512～376 Y132M-8 34-72 № 10 D 1450 140441～566053202～2532 Y250M-4 25 960 162775～374761395～1104 Y200L1-6 18.5 730 1 20360～805～637 Y160L-8 7.5284974-72 № 12 D 960 146267～647592013～1593 Y280S-6 45 730 135182～492441160～919 Y225S-8 18.54-72 № 6 C 2240 110314～206282734～1733 Y160L-4 15 2000 19209～184182176～1380 Y160M-4 11 1800 18288～165761760～1116 Y132M-4 7.5 1600 17367～147341389～881 Y132S-4 5.5 1250 15756～11511846～537 Y100L2-4 3 1120 15157～10314679～431 Y100L1-4 2.2 1000 1 4605～9209 541～344 Y100L1-4 2.2 900 1 4144～8288 438～278 Y90L-4 1.5 800 1 3684～7367 346～220 Y90S-4 1.14-72 № 8 C 1800119646～252403143～3032 Y200L1-2 30 228105～364272920～2302 Y200L2-2 37 1600117463～224352478～2390 Y180M-2 22 224982～323802303～1816 Y200L1-2 30 1250 113643～252971507～1106 Y160M-4 11 1120112224～157051209～1166 Y132M-4 7.5 217487～226661124～887 Y160M-4 11 1000110914～14022963～929 Y132S-4 5.5 215614～20237895～707 Y132M-4 7.5 90019823～12620779～752 Y112M-4 4 214052～18213725～572 Y132S-4 5.5 800 18732～16190615～452 Y100L2-4 3710 1 7749～9956 485～468 Y100L1-4 2.2 211085～14368450～356 Y100L2-4 3630 1 6876～12749381～280 Y100L1-4 2.24-72 № 10 C 1250 134863～487972373～1877 Y225S-4 37 1120 131237～437221902～1505 Y200L-4 30 1000 127890～390381514～1199 Y180M-4 18.5 900 125101～351341225～970 Y160L-4 15 800 122312～31230967～766 Y160M-4 11 710 119802～27717761～603 Y132M-4 7.5 630 117571～24594599～475 Y132S-4 5.5 560 115618～21861473～375 Y112M-4 4 500 113945～19519377～299 Y100L2-4 34-72 № 12 C 1120 153978～755522746～2172 Y280S-4 75 1000148195～567392185～2070 Y225M-4 45 260397～6474571969～1729 Y250M-4 55 900 143375～607121767～1399 Y250M-6 37 800138556～453911395～1321 Y200L2-6 22 248317～539661257～1104 Y225M-6 30 710 134218～478951097～869 Y200L1-6 18.5 630 130362～42498863～684 Y180L-6 15 560126989～29381682～673 Y160M-6 7.5 231774～37776646～540 Y160L-6 11 500 1 24097～543～430 Y160M-6 7.5450 121687～23610440～434 Y132M1-6 4 225532～30356417～348 Y132M2-6 5.5400 1 19278～26983347～275 Y132S-6 34-72 № 16 B 9001102810～1119303157～3115 Y315L2-6 132 2121040～1439102990～2497 Y355M1-6 160 800 191392～1279202489～1969 Y315L1-6 110 710 181110～1135201957～1549 Y315S-6 75 630 171971～1007301538～1218 Y280M-6 55 560 163974～895441214～961 Y250M-6 37 500 157120～79950967～766 Y225M-6 30 450 151408～71955783～620 Y200L1-6 18.5 400 145696～63960618～490 Y180L-6 15 355 140555～56764487～386 Y160L-6 11 315 135985～50368383～303 Y160M-6 7.54-72 № 20 B 710 1158410～2217303069～2427 JS138-8 245 630 1140560～1967502411～1908 Y355M3-8 160 560 1124950～1748901902～1505 Y315L2-8 110 500 1111560～1561501514～1199 Y315M-8 75 450 1100400～1405301225～970 Y315S-8 55 400 189250～124920967～766 Y280S-8 37 355 179209～110860761～603 Y250M-8 30 315 1 70284～599～475 Y225M-8 22280 1 62475～87445473～375 Y200L-8 15250 1 55781～78076377～299 Y180L-8 113、4-72型离心通风机型式和结构从电动机一侧正视，叶轮按顺时针方向旋转称为顺时针旋转风机，以"顺"表示，叶轮按逆时针方向旋转称为逆时针旋转风机，以"逆"表示。
