多用电表的读数1 •下图为一正在测量中的多用电表表盘.⑴如果是用x 10 Q挡测量电阻，则读数为____________ Q.⑵如果是用直流10 mA挡测量电流，则读数为__________________ mA.⑶如果是用直流5 V挡测量电压，则读数为_____________ V.解析：欧姆挡在最上面的一排数据读取,读数为6X 10 60 Q;电流挡测量读取中间的三排数据的最底下一排数据,读数为7.18 mA;同样直流电压挡测量读取中间的三排数据的中间一排数据较好，读数为35.9 X 0.1 V = 3.59 V.答案：(1)60 (2)7.18 (3)3.592•某同学利用多用电表测量二极管的反向电阻•完成下列测量步骤：(1) 检查多用电表的机械零点.(2) 将红、黑表笔分别插入正、负表笔插孔，将选择开关拨至电阻测量挡适当的量程处.(3) 将红、黑表笔 __________ 进行欧姆调零.⑷测反向电阻时，将____________ 笔接二极管正极，将_______________ 笔接二极管负极，读出电表示数.(5)为了得到准确的测量结果，应让电表指针尽量指向表盘 _______________ (填“左侧”、“右侧”或“中央”)；否则，在可能的条件下，应重新选择量程，并重复步骤⑶、(4).(6)测量完成后，将选择开关拨向___________ 置.解析：本题考查多用电表的使用.首先要机械调零.在选择量程后还要进行欧姆调零，而且每一次换量程都要重复这样的过程.(3)将红黑表笔短接，即为欧姆调零.测量二极管的反向电阻时应将红笔接二极管的正极，黑笔接负极.欧姆表盘的刻度线分布不均匀，在中央的刻度线比较均匀，所以尽量让指针指向表盘的中央.测量完成后应将开关打到OFF挡.答案：(3)短接⑷红黑(5)中央(6)OFF3 •某同学利用多用电表测量一个未知电阻的阻值，由于第一次选择的欧姆挡不够合适，又改换另一欧姆挡测量，两次测量时电表指针所指的位置如图中的虚线所示，下面列出这两次测量中的有关操作：A. 将两根表笔短接，并调零B. 将两根表笔分别跟被测电阻的两端接触，观察指针的位置C•记下电阻值D. 将多用电表面板上旋钮旋到R X100挡E. 将多用电表面板上旋钮旋到R X 10挡F. 将多用电表面板上旋钮旋到OFF挡(1)根据上述有关操作将两次的合理实验步骤按顺序写出(利用上述操作项目前面的字母表示，且可以重复使用 ) _____________________________ .⑵该电阻的阻值是____________ Q.解析：用多用电表测未知电阻的阻值，要先估测，估测时，可任选一挡，然后调零，调零后测其电阻•因指针指在中央时，测量结果较精确，故若发现电表指针不是指在刻度盘中央，而出现偏大或偏小时，要换挡使其指针能指到中央附近，但换挡后必须重新调零，再进行测量•使用完毕，将旋转开关旋至OFF挡•所以实验步骤为EABDABCF且该电阻的阻值为1.8 X 103.答案：(I)EABDABCF (2)1.8 X 1034. (1)用多用电表测直流电流时，应把选择开关旋至标有_______________ ，并把多用电表 ________ 连接到被测电路中.若测电压时，应把选择开关旋至标有，并把多用电压与被测电路■联.测直流电压和电流时，都必须把红表笔接在，即电流从笔流进.(2)如图所示的I、U、川三条线分别表示多用电表指针的指示位置.①将多用电表选择开关置于“X 1”挡，I的示数为___________ Q，n的示数为___ Q.②将选择开关置于直流50 V”挡，1的示数为_____ V,^的示数为__________ V，川的示数为 _______ V.③选择开关置于直流250 V'挡时，I的示数为_________________ V, n的示数为_______ V.解析：(1)多用电表测直流电流时，选择开关应置于mA挡，且把电表串联接入被测电路中.测电压时，把选择开关置于标有V’处，且并联于被测电路两端.因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入.(2)多用表测电流或电压时，只要根据旋钮所指示的量程看表盘相对应的刻度弧线，根据读数规则(一般估读到百分位)，直接读出指针指示的读数即可，而欧姆表的刻度指示数乘以旋钮指示的挡次倍率，才是电阻的测量值．答案：(1)mA 串V 并电势高红⑵①24 36 ②25.0 20.0 10.0 ③ 125 1005．(2011 年泉州模拟)一位同学使用多用电表测电阻，它在实验中的主要步骤如下：①把选择开关拨到“X 10”的欧姆挡上；②把表笔插入测试笔插孔中，先把两表笔相接触，旋转调零旋钮，使指针指在零处；③把两表笔分别与待测电阻的两端相接，发现这时指针偏转角度较小；④换用“X 100”欧姆挡测量，发现这时指针偏转适中，随即记下电阻数值；⑤把表笔从测试笔插孔拔出后，把多用电表放回桌上原处，实验完毕.这个学生在测量时已注意到：待测电阻与其他元件的电源断开，不用手碰表笔的金属杆．这个学生在实验中还有哪些违反使用规则的地方？a．__________________ ；b．__________________ .解析：a.选择开关从“X 10”挡拔到“X 100”挡时，必须重新调零；b •多用电表使用后不能把选择开关置于欧姆挡•应置于交流电压最高挡或OFF 挡.答案：见解析。
高考物理 实验专题：练习使用多用电表(含答案)
多次，得到多组数据。
(3)________即为干电池的电动势。(填“a”“b”或“c”)
(4)干电池的内电阻的表达式 r＝________(用 a、b、c 表示)，将步骤(2)测得
的数据代入公式，求出 r 的平均值，即为干电池的内电阻。
答案Biblioteka (1)电压S1S2
(2)欧姆
S2
S1
电压
(3)a
ab－bc (4) c
(2)若适当调节电阻箱后，图中多用电表、电流表与电阻箱的示数分别如图甲、 乙、丙所示，则多用电表的读数为____ Ω，电流表的读数为______ mA，电阻箱 的读数为________ Ω。
(3)将图中多用电表的两表笔短接，此时流过多用电表的电流为________ mA。 (保留三位有效数字)
(4)计算得到多用电表内电池的电动势为________ V。(保留三位有效数字) 答案 (1)黑 (2)14.0 53.0 4.6 (3)102(101～103) (4)1.54(1.53～1.57) 6. 某同学通过实验制作一个简易的温控装置，实验原理电路图如图甲所示，
R2、R3、R4 和 R5 是固定电阻，R6 是可变电阻；表头 的满偏电流为 250 μA，内阻为 480 Ω。虚线方框内为换挡开关，A 端和 B 端分别与两表笔 相连。该多用电表有 5 个挡位，5 个挡位为：直流电压 1 V 挡和 5 V 挡， 直流电流 1 mA 挡和 2.5 mA 挡，欧姆×100 Ω 挡。
(1)图甲中的 A 端与________(填“红”或“黑”)色表笔相连接。 (2)关于 R6 的使用，下列说法正确的是________。(填选项字母)
A．在使用多用电表之前，调整 R6 使电表指针指在表盘左端电流“0”位置 B．使用欧姆挡时，先将两表笔短接，调整 R6 使电表指针指在表盘右端电阻 “0”位置 C．使用电流挡时，调整 R6 使电表指针尽可能指在表盘右端电流最大位置 (3)根据题给条件可得 R1＋R2＝________Ω，R4＝________Ω。 (4)某次测量时该多用电表指针位置如图乙所示。若此时 B 端是与“1”相连的， 则多用电表读数为________；若此时 B 端是与“3”相连的，则读数为______；若 此时 B 端是与“5”相连的，则读数为________。(结果均保留三位有效数字) 答案 (1)黑 (2)B (3)160 880 (4)1.47 mA(或 1.48 mA) 1.10 kΩ 2.95 V 3. 某学生实验小组利用图所示电路，测量多用电表内电池的电动势和电阻
多用电表的使用与读数实验答案
多用电表的使用与读数实验答案一、基础知识：内部电路：如图所示，根据闭合电路的欧姆定律制成的。
（）电流表的指针指到刻度盘的中央时所对应的值叫中值电阻，。
若换挡则必须重新调新调零。
范围内比较准确。

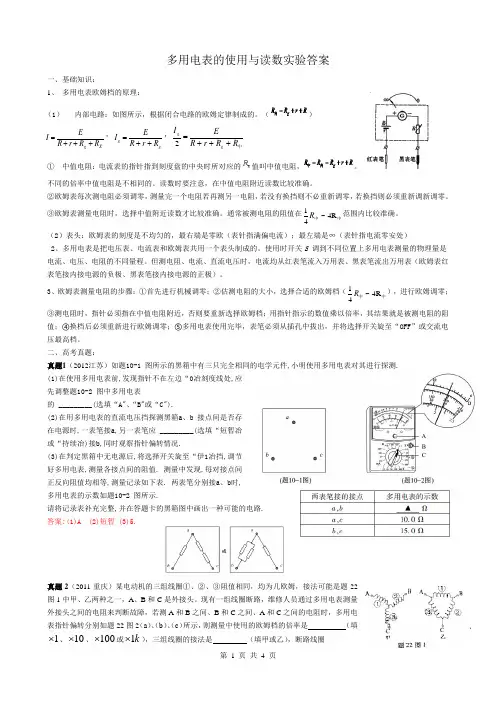

二、高考真题：真题1（2012江苏）如题10-1 图所示的黑箱中有三只完全相同的电学元件,小明使用多用电表对其进行探测.(1)在使用多用电表前,发现指针不在左边“0冶刻度线处,应先调整题10-2 图中多用电表的 _________(选填“A"、“B"或“C").(2)在用多用电表的直流电压挡探测黑箱a 、b 接点间是否存在电源时,一表笔接a,另一表笔应 _________(选填“短暂冶或“持续冶)接b,同时观察指针偏转情况.(3)在判定黑箱中无电源后,将选择开关旋至“伊1冶挡,调节好多用电表,测量各接点间的阻值. 测量中发现,每对接点间正反向阻值均相等,测量记录如下表. 两表笔分别接a 、b 时,多用电表的示数如题10-2 图所示.请将记录表补充完整,并在答题卡的黑箱图中画出一种可能的电路. 答案:(1)A (2)短暂 (3)5.真题2（2011重庆）某电动机的三组线圈①、②、③阻值相同，均为几欧姆，接法可能是题22图1中甲、乙两种之一，A 、B 和C 是外接头。
现有一组线圈断路，维修人员通过多用电表测量外接头之间的电阻来判断故障，若测A 和B 之间、B 和C 之间、A 和C 之间的电阻时，多用电表指针偏转分别如题22图2（a ）、（b ）、（c ）所示，则测量中使用的欧姆档的倍率是 （填1⨯、10⨯、100⨯或1k ⨯），三组线圈的接法是 （填甲或乙），断路线圈是 （填①、②或③）。
〘答案〙⑴1⨯ 乙 ③〖解析〗测A 和B 之间、B 和C 之间、A 和C 之间的电阻时，多用电表指针都有偏转，一定不是甲电路，因为甲电路中，只要有一个电阻断路，三次测量时，多用电表指针只可能就一次有偏转。
高三物理实验试题汇编：多用电表的使用

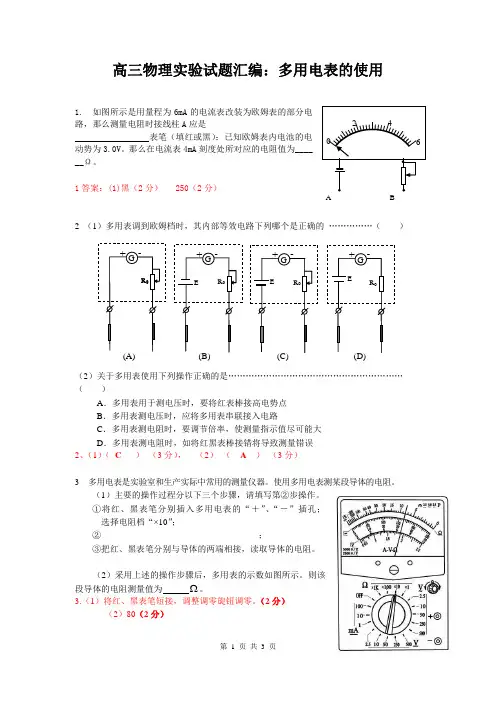

第 1 页 共 3 页G R 0 + - E G R 0 + - E G + - R 0 G + - R 0 E (A) (B) (C) (D) 高三物理实验试题汇编：多用电表的使用1. 如图所示是用量程为6mA 的电流表改装为欧姆表的部分电路，那么测量电阻时接线柱A 应是表笔（填红或黑）；已知欧姆表内电池的电动势为3.0V 。
那么在电流表4mA 刻度处所对应的电阻值为____ __Ω。
1答案：(1)黑（2分） 250（2分）2 （1）多用表调到欧姆档时，其内部等效电路下列哪个是正确的 ……………（ ）（2）关于多用表使用下列操作正确的是……………………………………………………（ ）A ．多用表用于测电压时，要将红表棒接高电势点B ．多用表测电压时，应将多用表串联接入电路C ．多用表测电阻时，要调节倍率，使测量指示值尽可能大D ．多用表测电阻时，如将红黑表棒接错将导致测量错误 2、（1）（ C ） （3分）， （2） （ A ） （3分）3 多用电表是实验室和生产实际中常用的测量仪器。
使用多用电表测某段导体的电阻。
（1）主要的操作过程分以下三个步骤，请填写第②步操作。
①将红、黑表笔分别插入多用电表的“＋”、“－”插孔； 选择电阻档“×10”；②____________________________________；③把红、黑表笔分别与导体的两端相接，读取导体的电阻。
（2）采用上述的操作步骤后，多用表的示数如图所示。
则该段导体的电阻测量值为 。
3.（1）将红、黑表笔短接，调整调零旋钮调零。
（2分）（2）80（2分）0 2 46A B第 2 页共 3 页 10V1050050250100⨯100~5.21Ω50025050105.2K 1⨯10⨯1⨯V OFFΩmA1050002104682030405030∞4050200250200150100501000V~~5005.215255.1125.0Ω--V A ~~×10〔第34题（1）图〕4. 如图所示为多用表测量某一电阻、某一电压或某一电流时指针在刻度盘上停留的位置，若选择旋钮在①“×1kΩ”位置，则所测量电阻的阻值为________kΩ；②“10V”位置，则所测量电压的值为_______V ；③“50mA”位置，则所测量电流的值为________mA 。
[自编](8k可印发给学生)2020年高考物理实验读数练习3多用电表doc高中物理
2020年高考物理实验读数练习3多用电表doc高中物理](https://img.taocdn.com/s3/m/6698a19bad02de80d5d84098.png)

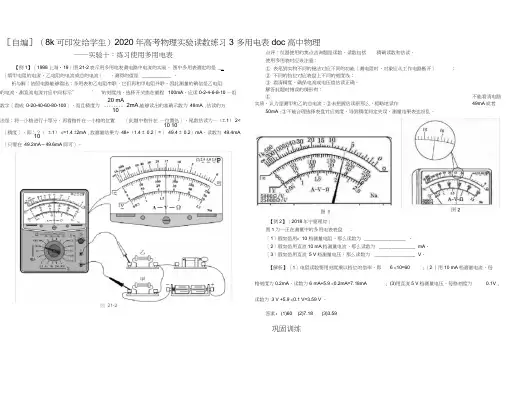

［自编］（8k可印发给学生）2020年高考物理实验读数练习3 多用电表doc高中物理――实验十：练习使用多用电表【例1】〔1998上海・19〕图21-2表示用多用电表测电路中电流的实验，图中多用表测定的是__〔填甲电阻的电流、乙电阻的电流或总的电流〕，测得的值是____________ 。
