光的反射与平面镜成像

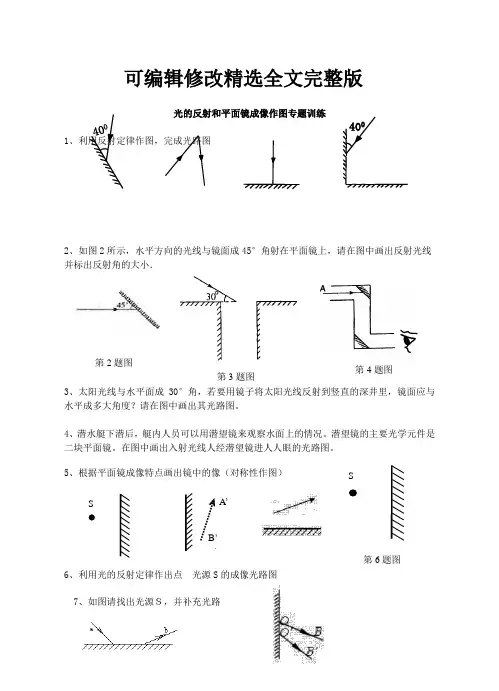

光的反射和平面镜成像作图专题训练精选全文完整版

可编辑修改精选全文完整版光的反射和平面镜成像作图专题训练1、利用反射定律作图,完成光路图2、如图2所示,水平方向的光线与镜面成45°角射在平面镜上,请在图中画出反射光线并标出反射角的大小.3、太阳光线与水平面成30°角,若要用镜子将太阳光线反射到竖直的深井里,镜面应与水平成多大角度?请在图中画出其光路图。
4、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。
潜望镜的主要光学元件是二块平面镜。
在图中画出入射光线人经潜望镜进人人眼的光路图。
5、根据平面镜成像特点画出镜中的像(对称性作图)6、利用光的反射定律作出点 光源S 的成像光路图7、如图请找出光源S,并补充光路第2题图 400S A ’ B ’‘第3题图 第4题图 S 第6题图8、有一束光通过A 点射到镜面,反射后过B 点,请画出入射光线和反射光线9、如图所示,电视遥控器对着天棚也能遥控电视机。
图中从A 点发出的光经天棚MN 反射后射入电视机的接收窗口B ,试画出其光路图。
10、下面两图都是时钟在平面镜中成的像,它们的实际时间是甲:_____ ;乙:________。
甲: 乙:11、如图所示,S ′为点光源S 在平面镜MN 中的像,SA 为光源S 发出的一条光线,请画出平面镜MN ,并完成光线SA 的光路.12、如图所示,物体AB 上的B 点在平面镜里所成的像点为B ',在图中画出平面镜的位置和物体AB 在平面镜中的像A 'B '.13、如图,发光点S 射向平面镜的光线中有两条光线的反射光线是AB 和CD,请在图中画出平面镜的位置.14、请画出看见发光点S 的像的范围第9题图A B 第8题图 第11题图 第12题图 第13题图。

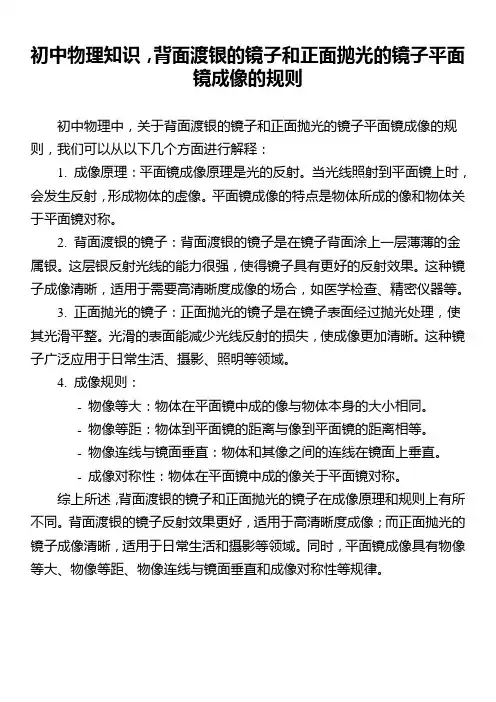

初中物理知识,背面渡银的镜子和正面抛光的镜子平面镜成像的规则

初中物理知识,背面渡银的镜子和正面抛光的镜子平面
镜成像的规则
初中物理中,关于背面渡银的镜子和正面抛光的镜子平面镜成像的规则,我们可以从以下几个方面进行解释:
1. 成像原理:平面镜成像原理是光的反射。
当光线照射到平面镜上时,会发生反射,形成物体的虚像。
平面镜成像的特点是物体所成的像和物体关于平面镜对称。
2. 背面渡银的镜子:背面渡银的镜子是在镜子背面涂上一层薄薄的金属银。
这层银反射光线的能力很强,使得镜子具有更好的反射效果。
这种镜子成像清晰,适用于需要高清晰度成像的场合,如医学检查、精密仪器等。
3. 正面抛光的镜子:正面抛光的镜子是在镜子表面经过抛光处理,使其光滑平整。
光滑的表面能减少光线反射的损失,使成像更加清晰。
这种镜子广泛应用于日常生活、摄影、照明等领域。
4. 成像规则:
- 物像等大:物体在平面镜中成的像与物体本身的大小相同。
- 物像等距:物体到平面镜的距离与像到平面镜的距离相等。
- 物像连线与镜面垂直:物体和其像之间的连线在镜面上垂直。
- 成像对称性:物体在平面镜中成的像关于平面镜对称。
综上所述,背面渡银的镜子和正面抛光的镜子在成像原理和规则上有所不同。
背面渡银的镜子反射效果更好,适用于高清晰度成像;而正面抛光的镜子成像清晰,适用于日常生活和摄影等领域。
同时,平面镜成像具有物像等大、物像等距、物像连线与镜面垂直和成像对称性等规律。

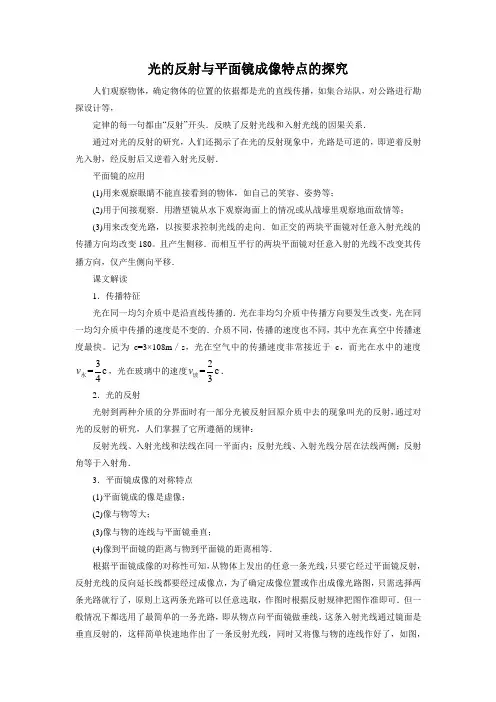

光的反射与平面镜成像特点的探究

光的反射与平面镜成像特点的探究人们观察物体,确定物体的位置的依据都是光的直线传播,如集合站队,对公路进行勘探设计等,定律的每一句都由“反射”开头.反映了反射光线和入射光线的因果关系.通过对光的反射的研究,人们还揭示了在光的反射现象中,光路是可逆的,即逆着反射光入射,经反射后又逆着入射光反射.平面镜的应用(1)用来观察眼睛不能直接看到的物体,如自己的笑容、姿势等;(2)用于间接观察.用潜望镜从水下观察海面上的情况或从战壕里观察地面敌情等;(3)用来改变光路,以按要求控制光线的走向.如正交的两块平面镜对任意入射光线的传播方向均改变180。
且产生侧移.而相互平行的两块平面镜对任意入射的光线不改变其传播方向,仅产生侧向平移.课文解读1.传播特征光在同一均匀介质中是沿直线传播的.光在非均匀介质中传播方向要发生改变,光在同一均匀介质中传播的速度是不变的.介质不同,传播的速度也不同,其中光在真空中传播速度最快。
记为c=3×108m /s ,光在空气中的传播速度非常接近于c ,而光在水中的速度3=c 4v 水,光在玻璃中的速度2=c 3v 玻. 2.光的反射光射到两种介质的分界面时有一部分光被反射回原介质中去的现象叫光的反射,通过对光的反射的研究,人们掌握了它所遵循的规律:反射光线、入射光线和法线在同一平面内;反射光线、入射光线分居在法线两侧;反射角等于入射角.3.平面镜成像的对称特点(1)平面镜成的像是虚像;(2)像与物等大;(3)像与物的连线与平面镜垂直;(4)像到平面镜的距离与物到平面镜的距离相等.根据平面镜成像的对称性可知,从物体上发出的任意一条光线,只要它经过平面镜反射,反射光线的反向延长线都要经过成像点,为了确定成像位置或作出成像光路图,只需选择两条光路就行了,原则上这两条光路可以任意选取,作图时根据反射规律把图作准即可.但一般情况下都选用了最简单的一务光路,即从物点向平面镜做垂线,这条入射光线通过镜面是垂直反射的,这样简单快速地作出了一条反射光线,同时又将像与物的连线作好了,如图,再另选一条光路作好就可以确定像的位置.值得注意的是光线是有方向的射线,要用箭头来表示其传播方向.三种面镜的成像比较例1如图甲所示,一束平行太阳光垂直水平地面MN射下,A为小铁球.(1)标出小铁球A在甲图中位置时,其影子A′在地面MN上的位置(用点表示即可);(2)若小球在竖直平面内沿图中圆形虚线轨迹运动,请在图乙框中画出小球的影子在地面上运动的轨迹.思维点拨光射到不透明的物体上时,由于光的直线传播会留下影,A点的影即为过A 点向MN作垂线的垂足,小球在竖直平面内沿圆形虚线轨迹运动时,小球的影子轨迹是一条长度为圆直径的直线.例2小丽在水平桌面上用薄透明玻璃板和两支完全相同的蜡烛A、B,探究平面镜成像的特点.(1)在实验中小丽视线正对薄透明玻璃板,看到蜡烛A的“像”,马上把蜡烛B放在所看到“像”的位置,并在白纸上记录实验情况如图所示.其中MN是玻璃板的位置,a 是点燃的蜡烛A所在位置,b是蜡烛B所在位置.小丽根据实验记录发现“像与物到镜面的距离不相等”.出现这种现象的原因是____.A.薄透明玻璃板与水平桌面不垂直B.找像时没有从多个方向观察C.实验过程中没有使用平面镜D.实验过程中没有点燃蜡烛B(2)在老师的帮助下,小丽解决了实验中存在的问题后继续实验.她经过多次实验并记录了实验数据如下表.由此可以得到的实验结论是:____.和镜面垂直,四是像到镜的距离与物到镜的距离相等.实验过程中注意代替平面镜的玻璃板一定要竖直放在水平桌面上.例3 在图中,A是平面镜,B是镜前人眼位置,c是人眼睛在平面镜前看到的烛焰像上的一点.(1)根据平面镜成像的特点作出像点C对应的物点D.(2)完成眼睛看到C的光路图(画一条入射光线和反射光线即可).思维点拨由像点找物点或由物点找像点,应用平面成像的特点都很方便.作法是由物(像)点向平面镜作垂线,平面镜另一侧,垂线上与物距(像距)等距的位置即为像(物)点.眼睛能看到C,说明有光进入眼睛,连接眼与C即可,此光线从何而来?从物点发出经平面镜反射而来.光路可逆,从反射光线经过的点发出的光线也能从入射光线的反向射出.本题考查平面镜成像的特点以及光沿直线传播的应用.从该题中我们认识到了魔术的虚幻以及知识的重要性.光路可逆例4 如图所示,一束光线射到平面镜上,经平面镜反射后,反射光线经过的点是( ).A.a B.b C.c D.d分析与解根据平面镜成像规律分别找出n、6、c、d四点的像,若像点在光线的延长线上,则对应的那点就是光线反射经过的点.选B.。
37光的反射与平面镜成像、光的折射与凸透镜成像(原卷版+解析)

备战中考试题解读第三部分必考实验探究题 37 光的反射与平面镜成像、光的折射与凸透镜成像一、实验探究题1.(2021·嘉兴)某科学兴趣小组用如图所示装置研究平面镜成像特点。
探充像距与物距关系时的实验步骤如下:①在水平桌面上铺上白纸,将玻璃板竖立在白纸中间位置,记下玻璃板的位置:②将点燃的蜡烛放在玻璃板前面,再拿另一支大小相同的未点燃的蜡烛竖立在玻璃板后面移动,直到看上去它跟玻璃板前面那支蜡烛的像完全重合,用笔记下两支蜡烛的位置:③移动点燃的蜡烛到另一个位置,重复上述实验:④用直线连接每次实验中的蜡烛和它的像的位置,用刻度尺测量出每次的物距和像距,记录数据如表。
(1)等效替代法是指在研究中,因实验本身的限制,要用与实验对象具有相似或共同特征的对象来替代的方法。
本实验中用到的等效替代法具体体现在。
(2)分析表格中的数据,可得出的结论是。
(3)实验中,有同学用一张白纸挡在玻璃板和像之间,你认为该同学还能观察到蜡烛的像吗?并说出你的理由。
2.(2020·绍兴)在“研究凸透镜成像规律“的实验中。
(1)某次实验过程中,小敏移动光屏直到出现清晰的像,蜡烛、透镜和光屏在光具座上位置如图所示,此时所成的是倒立的实像。
(2)若通过移动透镜,使光屏上再次成清晰的像,透镜应该移到厘米刻度处。
(3)实验一段时间后,原为成在光屏中央的像,“跑“到图甲所示的位置。
下列操作可以让像重新回到光屏中央的有。
①光屏上移一段距离②蜡烛下移一段距离③透镜下移一段距离(4)研究好成像规律后,小敏模拟了近视和远视的矫正,图乙中,小敏给透镜A戴上“眼镜“(凸透镜B),光屏上刚好出现清晰的像,摘下”眼镜“后,光屏上的像变模糊,如图丙所示,若要通过移动蜡烛使像再次清晰,应将蜡烛向(选填“靠近”或“远离”)透镜方向移动一段距离。
3.(2018·杭州)为探究光的反射规律,小金进行如图所示的实验。
(1)当入射角为40°时,反射角为。
平面镜成像&光的反射

平面镜成像&光的反射
根据平面镜成像特点——等大、等距、对称、虚像来做平面镜的成像;平面镜成像的原理是光的反射,任何一条反射光线的反向延长线都经过物体(发光点)的像,所以在做平面镜成像可以从这两方面着手。
因为在反射现象中,光路是可逆的,所以也可以根据像的位置来确定物体的位置。
请在图中做出物体AB在平面镜MN中所成的像。
拓展应用:
1.如图所示两条光线是由一点光源发出经平面镜反射后形成的,请完成
光路图,并确定点光源的位置。
点拨:根据光的反射规律,反射角等于入射角可以利用量角器和尺规法分别作出两条入射光线,入射光线的交点即为光源S。
还可根据平面镜成像特点,先将反射光线反向延长找到像点,在确定光源位置。
2.(‘11泰安),如图所示,由发光点S射到水面上的某处的一束光,同时发生发射和折射,反射光线经过A点,试在图中画出反射光路。
点拨:先找出发光点S的像S’,根据反射光线的反向延长线都过发光体的像,用虚线连接S’和A,虚线与水面的交点即为入射点。

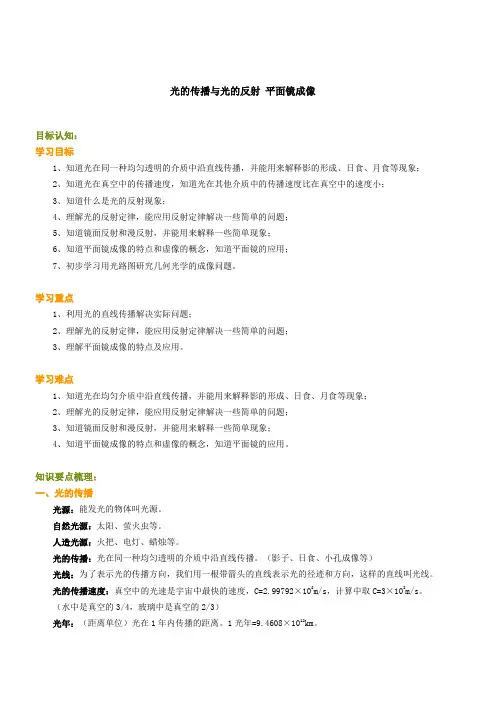

初二物理 光的传播与光的反射_平面镜成像

光的传播与光的反射平面镜成像目标认知:学习目标1、知道光在同一种均匀透明的介质中沿直线传播,并能用来解释影的形成、日食、月食等现象;2、知道光在真空中的传播速度,知道光在其他介质中的传播速度比在真空中的速度小;3、知道什么是光的反射现象;4、理解光的反射定律,能应用反射定律解决一些简单的问题;5、知道镜面反射和漫反射,并能用来解释一些简单现象;6、知道平面镜成像的特点和虚像的概念,知道平面镜的应用;7、初步学习用光路图研究几何光学的成像问题。
学习重点1、利用光的直线传播解决实际问题;2、理解光的反射定律,能应用反射定律解决一些简单的问题;3、理解平面镜成像的特点及应用。
学习难点1、知道光在均匀介质中沿直线传播,并能用来解释影的形成、日食、月食等现象;2、理解光的反射定律,能应用反射定律解决一些简单的问题;3、知道镜面反射和漫反射,并能用来解释一些简单现象;4、知道平面镜成像的特点和虚像的概念,知道平面镜的应用。
知识要点梳理:一、光的传播光源:能发光的物体叫光源。
自然光源:太阳、萤火虫等。
人造光源:火把、电灯、蜡烛等。
光的传播:光在同一种均匀透明的介质中沿直线传播。
(影子、日食、小孔成像等)光线:为了表示光的传播方向,我们用一根带箭头的直线表示光的径迹和方向,这样的直线叫光线。
光的传播速度:真空中的光速是宇宙中最快的速度,C=2.99792×108m/s,计算中取C=3×108m/s。
(水中是真空的3/4,玻璃中是真空的2/3)光年:(距离单位)光在1年内传播的距离。
1光年=9.4608×1012km。
二、光的反射光的反射:光射到介质的表面,被反射回原介质的现象。
任何物体的表面都会发生反射。
光的反射定律:①.在光的反射现象中,反射光线、入射光线和法线在同一个平面内;②反射光线、入射光线分居在法线的两侧;③反射角等于入射角。
④在光的反射现象中,光路是可逆的。
⑤当光线垂直入射时,光沿原路返回。
光的反射,平面镜成像知识点

一、光的反射
1. 定义:光射到物体表面上时,有一部分光会被物体表面反射回来,这种现象叫做光的反
射。
2. 基本概念
一点 入射点
光的入射点,用“O”表示
入射光线
射到反射面的光线
三线 法线
经过入射点 O 垂直于反射面的直线,用虚线表示
反射光线
入射光线射到反射面后,被反射面反射后的光线
(1) 白纸板作用:显示光的传播路径;验证反射光线、入射光线和法线在同一平面内;源自显示反射角随入射角的变化情况。
(2) 白色硬纸板放置方法:与平面镜垂直放置。
(3) 研究反射光线和入射光线是否在同一平面的方法:将纸板沿法线转动。
(4) 探究光路具有可逆性的方法:将入射光线逆着原反射光线的方向射到平面镜上。
两角
入射角 反射角
入射光线与法线的夹角 反射光线与法线的夹角
入射点:O 入射光线:AO 法线:ON 反射光线:OB 入射角:角 ί 反射角:角 γ
3. 光的反射规律
(1) 在反射现象中,入射光线、反射光线、法线在同一平面内。
(2) 反射光线和入射光线分居法线的两侧
(3) 反射角等于入射角
4. 实验注意事项
(5) 多测几组入射角和反射角的目的:避免实验的偶然性
5. 镜面反射和漫反射
不同点
反射面
平行光入射后 的反射光
现象举例
相同点
镜面反射
光滑平坦
仍平行,只在一 黑板反光
个方向能看到
每条反射光线
漫反射
凹凸不平
向着各个方向, 日 常 中 绝 大部 都 遵 循 光 的 反
能在各个方向
射的定律
分都是漫反射
看到
八年级物理上册4.3平面镜成像知识点与考点解析新版新人教版

4.3平面镜成像一、平面镜成像1. 平面镜成像利用的是光的反射。
成像规律是:(1)像与物大小相等;(2)像到镜的距离与物到镜的距离相等;(3)像与物的对应点的连线与镜面垂直;(4)像与物左右位置颠倒;(5)平面镜所成的像是虚像(实像、虚像)。
具体总结就是十个字:等大、等距、垂直、反向、虚像。
如图所示。
2.虚像是指射入眼睛的光线,其反向延长线的集合点形成的像,如上图所示;虚像能用眼睛直接观看,但不能用光屏接收;实像既可以用光屏承接,也可以用眼睛直接观看。
二、球面镜1.利用光的反射现象,反射面为平面的叫平面镜,反射面为球面一部分的叫球面镜。
2.利用球面的外表面作反射面的面镜叫做凸面镜;凸面镜对光有发散作用,常用作汽车观后镜来扩大视野。
3.利用球面的内表面作反射面的面镜叫做凹面镜;凹面镜对光有汇聚作用,常用作太阳灶、探照灯等。
1.平面镜成像平面镜成像是光现象重要知识点,在光现象中占据重要位置。
平面镜成像与光的反射密不可分,两节内容在本章地位相同。
本节主要知识点有:平面镜成像规律、面镜的应用。
平面镜成像特点在中考中出现的概率很高,因为在考查此问题时,光的反射、平面镜成像特点、成像知识和作图问题都会涉及到,具有代表性。
故此类问题应作为重点加以重视。
中考中,有关本节知识点的考题主要集中在平面镜成像规律和平面镜应用上,并经常看到平面镜成像与生活实际相结合,利用平面镜成像特点解释生活中的现象等问题。
从常考题型方面来看,对平面镜成像考查的概率很高,并经常以填空题出现;对平面镜应用也属于常考内容,并以选择题出现较多。
至于对面镜的考查虽然出现概率不高,但也曾出现过此类考题。
纵观历年考试,本节考点出现的考题所占分值一般在1—3分之间。
2.中考题型分析中考中,出现本节知识点考题的概率较高,大部分都是平面镜成像特点及其应用,并以选择题、填空题出现。
3.考点分类:考点分类见下表★考点一:平面镜成像特点◆典例一:(中考•广东)关于光现象,下列说法错误的是()。
光的反射定律平面镜成像作图与实验探究

光的反射定律、平面镜成像作图与实验探究【知识回顾】一、光的反射定律:(1)(同面);;(2) (两侧);;(3) (等角);;(4) (可逆);;二、平面镜成像:(1)(等大);;(2)(等距);;(3)(垂直);;(4)(虚像);平面镜成的虚像是的交点;【例题讲解】例1.光线与镜面成30°角射在平面镜上(如图1),试画出反射光线,并标出入射角和反射角的度数.作法归纳:①要辨明光的传播方向(光是从哪儿射向哪儿的)②注意箭头不能漏画,箭头的方向不能画反。
例2.作出图2中的物体AB在平面镜中成的像.作法归纳:结合平面镜成像原理或特点用三角板和铅笔作图;平面镜成像: 等大、等距、垂直、虚象、例3、有一光源放在平面镜前,经平面镜得到两条反射光线,如图3所示,根据平面镜成像特点,确定光源S的位置并完成光路图。
作法归纳:根据平面镜成像特点,找到像的位置根据对称性就能求出光源位置,而像的位置可由反射光线反向延长得到。
例4.如图4所示,作出点光源S发出的光,经平面镜反射后,经过A点的光路例5.如图5(右图)所示,平面镜M前有一个发光点S(图中未标出),S1是它在镜中所成的像,当平面镜转动一个角度后,像的位置为S2,试作出平面镜的新位置.【巩固练习】1.在图6中,根据题中给出的条件,画出反射光线、入射光线或镜面的位置.2、太阳光与水平方向成40°角,要使太阳光经平面镜反射,反射光沿水平方向传播,则平面镜与水平方向所成的角度(锐角)是()A.20°或40°B.40°或70°C.20°或70°D.只能20°3.在图7的方框中放置一平面镜,光线通过平面镜后的方向变化如图7所示,试画出平面镜并完成光路图.4.一条光线沿与反射面成60°角的方向射到反射面上(如图8所示),如果反射面逆时针转过20°,反射角变为_________.作出镜面旋转后的光路图5、潜水艇下潜后,艇内人员可以用潜望镜来观察水面上的情况。
光的折射及平面镜成像,光的反射

1.折射光线与入射光线和法线在同一平面内。
2.折射光线与入射光线分居法线两侧。
3.当光从光疏介质斜射入光密介质中时,折射角小于入射角。
4.当光从光密介质中斜射入光疏介质时,折射角大于入射角。
5.当入射角增大时,折射角也随着增大。
6.当光线垂直射向介质表面时,传播方向不改变。
平面镜成的像是虚像,是反射光线的反向延长线的会聚点,反向延长线的会聚点在平面镜的后方,所以虚像在平面镜的后方。
原理光的反射解释太阳或者灯的光照射到人的身上,被反射到镜面上(这里是漫反射,属于平面镜成像)。
平面镜又将光反射到人的眼睛里,因此我们看到了自己在平面镜中的虚像。
(这才是平面镜对光的反射)。
照镜子就是这样的原理。
可以说,只要利用到平面镜,就一定是反射。
平面镜中的像是由光的反射光线的延长线的交点形成的,所以平面镜中的像是虚像。
虚像与物体等大,距离相等。
像和物体的大小相等。
所以像和物体对镜面来说是对称的。
根据平面镜成像的特点,像和物的大小,总是相等的。
无论物体与平面镜的距离如何变化,它在平面镜中所成的像的大小始终不变,与物体的大小总一样。
但由于人在观察物体时都有“近大远小”的感觉,当人走向平面镜时,视觉确实觉得像在“变大”,这是由于人眼观察到的物体的大小,不仅仅与物体的真实大小关于,而且还与“视角”密切相关。
从人眼向被观察物体的两端各引一条直线,这两条直线的夹角即为“视角”,如果视角大,人就会认为物体大,视角小,人就会认为物体小。
当人向平面镜走近时,像与人的距离小了,人观察物体的视角也就增大了,因此所看到的像也就感觉变大了,但实际上像与人的大小始终是相等的,这就是人眼看物体“近大远小”的原因。
这正如您看到前方远处向您走来一个人一样,一开始看到是一个小黑影,慢慢变得越来越大,走到您面前时更大,其实那一个小黑影和走到您面前的人是一样大的,只是因为视觉的关系,平面镜成像的像和物关于镜面对称,因此人逐渐靠近镜面。
像也一定逐渐靠近镜面,人的感觉是“近大远小”,这是一种视觉效果。
(完整版)平面镜成像知识点

平面镜成像知识点1、平面镜成像的原理:光的反射(平面镜成像均属于光的反射现象)2、平面镜成像的特色:正立、等大、等距、垂直、虚像。
(1)成的像是正立的虚像( 2)像和物的大小相等( 3)像和物的连线与镜面垂直,像和物到镜的距离相等。
理解:平面镜所成的像与物是以镜面为轴的对称图形3、技巧:平面镜成像形状可从纸张反面看4、平面镜成像实验注意事项:(1)、实验环境:黑暗环境,方便察看(2)、采用玻璃板而不用平面镜做实验的目的:便于确立像的地点(3)、玻璃板的选择:选择较薄的玻璃板。
假如玻璃板太厚,玻璃板前后两个表面均成像,在玻璃板后方出现两个相重的影像(4)、玻璃板的搁置:竖直搁置。
假如玻璃板搁置倾斜,则在玻璃板后不论如何挪动蜡烛,都找不到物与像重合的点。
(5)、蜡烛的选择:两支完整同样的蜡烛。
选完整同样的两支蜡烛目的是:便于比较物与像的大小。
(6)、实验次数太少得的结论不行靠,由于:试验次数太少,结论拥有有时性,不具备普遍性(7)、玻璃板后蜡烛与像完整重合说明:物与像大小相等。
(8)、玻璃板后放光屏,光屏上不可以承接到平面镜的像,说明平面镜成虚像。
(9)、做完实验,办理白纸的方法:连结物与像的对应点,用刻度尺丈量物与像到平面镜的距离。
(10)、刻度尺的作用:丈量物与像到平面镜的距离(11)、假如有坐标方格纸,则选择坐标方格纸而不用白纸,由于利用坐标方格纸能够直接在纸上确立物与像的地点关系。
5、平面镜的应用:改变光路、成像(如:穿衣镜、潜望镜、医学检查牙齿的镜子,塔式太阳能发电站的反光镜等)6、凸透镜对光拥有发散作用,能够扩大视线。
利用:汽车后视镜,街头拐弯处反光镜等7、凹透镜对光拥有汇聚作用。
应用:汽车前灯反光装置、太阳灶等。
8、平面镜成像作图步骤:引垂线、延伸垂线、取等距点、虚线连结像点(注意应用:反射光芒的反向延伸线过像点)。
光的反射及平面镜成像作图(最全)word资料

光的反射及平面镜成像作图(最全)word资料图14光的反射及平面镜成像作图一、光的反射1、在图9中标出反射角的度数。
2、在图5中,画出反射光线佃的入射光线AO ,并标出入射角及其大小。
3、图6中,根据给出的入射光线AO 和反射光线OB ,画出相应的法线和平面镜。
4.如图3所示,小聪通过一平面镜看到小猫要偷吃小鱼。
图中画出了入射光线和反射光线,但未标出光的传播方向。
请你在图中用箭头标出小聪看到小猫偷鱼吃时的光的传播方向,并根据光的反射规律画出平面镜。
5.自行车的“尾灯”是由许多很小的角反射器组成的. 角反射器其实就是两个相互垂直的平面镜,如图14所示. 请在图上准确画出所给入射光线经两平面镜反射的反射光线.6.小明同学想将一束与水平面成300角的太阳光竖直射入深井内,如图3所示,请你在答卷第25题图中画出反射光线并标出反射角度数。
7.竖直向下照射的太阳光经平面镜反射后,沿水平方向射入涵洞中,请在图4中画出平面镜的位置,并完成光路图。
二、平面镜成像1、根据平面镜成像特点,在图丙中画出物体AB 所成的像.2、在图8中,作出物体AB 在平面镜MN 中所成的虚像。
图9BO图63、请利用光的反射定律,作图确定烛焰上A点在平面镜中像的位置.4、如图11所示,平面镜前一个发光点S和它的两条光线,请在图中作出S在平面镜中的像,并作出这两条光线的反射光线。
5、.有一光源S在平面镜前,经平面镜的一束反射光如左下图所示,根据平面镜成像的特点确定光源位置,并完成光路图.6、如图所示,平面镜上方有一竖直挡板P,AB和CD是挡板左侧的发光点S经过平面镜反射后的两条反射光线,请在图上作出发光点S.(要求留下作图痕迹7、如图甲所示,S是一个发光点,S’是它在平面镜中成的像,SA是S发出的一束光。
请在图甲中画出平面镜的位置和SA经平面镜反射后的光线.8、如图所示,从S点发出的一条光线,经平面镜MN反射后,其反射光线恰好通过P点。
请你作出这条入射光线并完成光路图。
光的反射平面镜成像

1.平面镜成像特点:正立、等大、虚像,像和物体关于平面镜对称。
“正立”是相对平面镜而言;“等大”是指物体在平面镜中所成的像与物等大,与物体离平面镜的远近无关,与平面镜的大小也无关;“虚像”是指平面镜所成的像是由反射光线的反向延长线相交而成的,像在“镜后”,但并非在镜后有物或有实际光线,且在镜后用障碍物是遮挡不住虚像的;“对称”是指像和物体对应点的连线垂直于镜面,像和物体到镜面的距离都相等。
即物与像是关于镜面对称的。
2.人眼在平面镜中看到镜中虚像的原因人眼能看到各种各样的物体,是因为由物体发出的光或反射的光射入眼中,引起了视神经的感觉,并不是光从眼睛发射向物体的。
由于平面镜所成的是虚像,说明引起视觉的光线不是由虚像发出的,镜的后面也不存在发光点,而是由于物体发出的光线经平面镜反射后,反射光线射入人眼造成的。
3.作图法求物体在平面镜中所成的像如图1所示,作出物体在平面镜中所成的像。
(1)根据反射定律作图:从点射出的无数条光线中,任意选两条射向镜面的光线,根据反射定律画出反射光线及反射光线的延长线,反向延长线的交点即为的像点,如图2所示。
同理,作出的像点。
再将、用虚线连接起来,则为的虚像。
(2)利用平面镜成像的特点作图:由于像和物对镜面对称,可从物点、作镜面的垂线,延长到镜后,并且截取,,将和用虚线连接起来,则为的虚像。
如图3所示。
典型例题:例1.下列几种说法中正确的是()A、入射光垂直射到平面镜上,反射角为B、人离平面镜越远,镜中的像也就越小C、小孔成像和平面镜成像的道理是相同的D、一束平行光,入射到平面镜上,反射光线是平行的,如果入射到球面镜上时,则反射光线就不再平行了。
解析:A选项是错误的,因为入射光线垂直射到平面镜上时,入射角为,根据光的反射定律,反射角也为,必须知道:入射光线和法线的夹角是入射角,反射光线和法线的夹角为反射角,那么当光线垂直入射时,入射光线、法线、反射光线重合,所以夹角为。
B选项也是错误的,根据平面镜成像的特点,像跟物体的大小是相等的,那么人离平面镜越远,看着镜中的像远了,但实际上物像是等大的。
光的反射及平面镜成像

光的反射及平面镜成像一、光的反射:光从一种介质射向另一种介质表面时,又有部分光返回原介质的传播现象3.光的反射定律:⑴基本概念:入射点:入射光线和反射面的交点,用字母“O”表示;法线:过入射点与反射面垂直的直线,如图中ON;入射角:入射光线与法线的夹角,如图中∠i;反射角:反射光线与法线的夹角,如图中∠r.⑵反射定律:反射光线、入射光线和法线都在同一平面内;三线共面反射光线和入射光线分居法线两侧;法线居中反射角等于入射角。
两角相等⑶光路可逆4.光的两种反射类型:⑴漫反射:平行入射的光线经反射后射向四面八方。
反射面粗糙、凹凸不平⑵镜面反射:平行入射的光线经反射后仍然平行射出。
反射面光滑平坦【例1】下列现象中,属于光的反射的是()A.人的影子B.人的背影C.树荫D.日环食【例2】关于光的反射定律的叙述,下列说法正确的是()A.入射光线和反射光线分居法线两侧,且入射角等于反射角B.入射光线位于反射光线和法线决定的平面内,且入射角等于反射角C.反射光线位于入射光线和法线所决定的平面内,反射光线和入射光线分居法线的两侧,且反射角等于入射角D.入射角等于反射角【例3】雨后的晚上,天刚放晴,地面虽已干,但仍留下不少水坑.为了不致踩在水坑里,有下面几种判断其中正确的是()①迎着月光走时,地面上发亮处是水坑②迎着月光走时,地面上暗处是水坑③背着月光走时,地面上发亮处是水坑④背着月光走时,地面上暗处是水坑A.①②B.①③C.②③D.①④【例4】(多选)一天晚上,小明在房间的白色墙壁上,悬挂着一个小镜子,关掉灯,他用手电筒正对着小镜子照射,此时()A.若人对着光线看,小镜子是亮的,墙是较暗的B.若人对着光线看,小镜子是较暗的,墙是亮的C.若人从旁边看,小镜子是较暗的,墙是较亮的D.若人从旁边看,小镜子是较亮的,墙是较暗的入射光线与镜面的夹角为50°,若使反射角变为30°,则()A.入射光线和平面镜夹角为30°B.反射光线与入射光线的夹角为100°C.反射光线与入射光线的夹角为80°D.入射光线与镜面的夹角为60°【例6】为了使和水平方向成50°角的阳光竖直射入井里,那么平面镜的反射面和水平面应成_____度角放置;如果太阳光与水平方向夹角增加20°角,仍使阳光竖直射入井里,则平面镜再转____度角。
镜子成像活动的原理

镜子成像活动的原理镜子成像活动的原理是根据光的反射定律和几何光学的原理。
具体而言,当光线照射到镜子表面时,根据光的反射定律,光线会发生反射并改变方向。
而镜子的表面是光滑的,因此光线在表面上的反射是规则的,使得光线可以按照特定的规律进行反射。
镜子成像活动就是基于这种规律,通过控制入射光线的方向和角度,使光线在镜子上发生反射进而形成物体的像。
具体到成像的原理,根据镜子的形状和光线的入射方向,可以分为平面镜和曲面镜两种情况。
首先是平面镜成像活动的原理。
平面镜是最简单的镜子,其表面光滑且呈平面状。
当平行光线以垂直于平面镜的方式入射时,根据光的反射定律,入射光线与法线的夹角等于反射光线与法线的夹角,反射光线会沿着与入射光线对称的方向反射出去。
因此,入射光线和反射光线之间形成等角。
当入射光线与平面镜的交点与观察者的眼睛之间的直线成为视线,光从镜子上反射到眼睛时,观察者就会看到入射光线的延长线与视线的交点,也就是虚像。
实际上,虚像并无实际的物理存在,仅仅是观察者根据光的反射规律产生的错觉。
其次是曲面镜成像活动的原理,曲面镜包括凹面镜和凸面镜两种类型。
当垂直于曲面镜的平行光线入射时,根据光的反射定律,反射光线会根据曲面的形状而改变方向。
对于凹面镜来说,由于曲面的形状,入射光线会向内聚焦,因此观察者看到的像会放大且正立,称为实像。
对于凸面镜来说,由于曲面的形状,入射光线会向外发散,因此观察者看到的像会缩小但是倒立,称为虚像。
需要注意的是,成像的位置和大小与物体的位置、镜子的形状和入射光线的方向等因素有关。
在现实的情况下,光线往往不是完全平行的,而且镜子表面也不是完全光滑的,这会对成像产生影响。
例如,当入射光线不再垂直于镜面时,反射光线的角度也会相应改变,从而会对成像位置和形状产生影响。
此外,由于光线在镜子表面的反射时会有一定的损失,因此成像时会存在一定的光强减弱。
总结起来,镜子成像活动的原理是基于光的反射定律和几何光学的原理。
平面镜成像知识点汇总

平面镜成像知识点汇总平面镜成像是中考物理的必考知识点,你掌握的如何了,以下是小编整理的平面镜成像知识点汇总,希望大家喜欢。
中考物理知识点:平面镜成像一成像的原理:光的反射。
二成像特点:⑴实验装置如图所示:白纸(记录平面镜,物、像的位置)。
玻璃板(代替平面镜,方便确定像的位置)。
两根完全相同的蜡烛(便于比较像和物的大小关系)。
刻度尺(测量物、像到平面镜的距离)。
⑵操作:①在白纸上画一直线,把玻璃板竖直的放在直线上。
②把一只蜡烛放在板前,记录好位置。
在玻璃板后移动另一只没有点燃的蜡烛,直到与前面蜡烛的像完全重合(看上去也被点燃了),记好像的位置。
③把一光屏放在像的位置,观察光屏上是否有像(没有像)。
实像:实际光线会聚而成的,能成在光屏上。
虚像:实际光线的反向延长线会聚而成的,不能成在光屏上。
④移动前面蜡烛的位置,再做几次得到白纸上的信息。
⑤处理白纸上的信息,链接AA′,BB′,CC′用刻度尺分别测量出像距,物距填入表格。
物到镜面的距离叫物距,像到镜面的距离叫像距。
⑶结论:由完全重合得出像与物的大小相等;由光屏上没有像得出平面镜成的是虚像;由测得的物距和像距得出像与物到镜面的距离相等;由白纸上的信息得出像与物的连线与镜面垂直。
综上(平面镜的成像特点):平面镜成的是虚像,像与物的大小相等,像与物到镜面的距离相等,像与物的连线与镜面垂直。
(正立,等大的虚像)平面镜成像1. 探究实验:探究平面镜成像的特点【设计实验】如图2-4,在桌面上铺一张大纸,纸上竖立一块玻璃板,作为平面镜。
在纸上记下平面镜的位置。
把一支点燃的蜡烛放在玻璃板的前面,可以看到它在玻璃板后面的像。
再拿一支没有点燃的大小完全相同的蜡烛,竖立着在玻璃板后面移动,直到看上去它与跟前面那支蜡烛的像完全重合。
这个位置就是前面那支蜡烛的像的位置。
在纸上记下这两个位置。
移动点燃的蜡烛,重做实验。
【实验现象和结论】(1)平面镜中的像是虚像;(2)像和物体的大小相等;(3)物点和像点到镜面的距离相等。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
物理系列练习:光的反射与平面镜成像小测20180712
学生姓名:_________校区:_______日期:_____年____月_____日___:____-___:___教师:________得分:______
1.太阳、月亮、烛焰,其中是光源的是( )
A.只有太阳、烛焰
B.只有太阳
C.只有太阳月亮
D.三个都是
2. 生活中许多物体可以发光,下列物体不属于光源的是( )
A.水母B.萤火虫C.月亮D.霓虹灯
3.下列现象中,是由于光沿直线传播形成的是( )
A. 浓密的树荫下的太阳光斑
B. 教室屏幕上的投影
C. 你看到自己镜中之影
D. 树在水中的倒影
4.下列实例中不能用光的直线传播来解释的是( ) A.日食和月食的现象
B.射击时用的"三点一线"的方法来瞄准
C."坐井观天,所见甚小"
D.天空中的彩虹
5.如图所示,用自制针孔照相机观察烛焰,有以下四句说法( )
a.薄膜上出现烛焰的像是倒立的
b.薄膜上烛焰的像可能是缩小的也可能是放大的c.保持小孔和烛焰的距离不变,向后拉动内筒,增加筒长,烛焰的像变大
d.保持小孔和烛焰的距离不变,向前推动内筒,烛焰的像更明亮
对于这四句说法,其中正确的是( )
A.abcd B.acd C.ab
D.cd
6.一个人沿马路边经过某一盏路灯,在走路过程中,路灯照射到人身上时,影子长短在变化,其变化的情况是( )
A.逐渐变长B.先变短,后变长
C.逐渐变短 D.先变长,后变短
7.我们在大树下看到阳光透过树叶的空隙照在地面上形成的亮斑,其形状是 ( )
A.圆形的B.月牙形的
C.与树叶的空隙形成相同的形状 D.无规则的各种形状8.从地球向月球发射一束激光信号,经过月球返回地球约需2.56s,那么地球到月球的距离是( ) A.3.84⨯105Km B.3.84⨯108Km C.7.68⨯105Km D. 7.68⨯108Km
9.在“探究平面镜的成家”特点时,下列叙述中正确的是 ( )
A.烛焰在平面镜中成的是虚像B.把点燃的蜡烛移近玻璃板时,它在镜中的像将变大C.如果物体比平面镜大,则物体在镜中的像不是完整的像
D.用一块不透明的挡光板挡在像的前面,可以发现物体在镜中的像被挡住了
10.看电影时,人们在电影院每个座位上都能看到银幕上的画面,关于这种现象下列说法正确的是 ( ) A.银幕向各个方向都发出了光
B.光在银幕上发生了镜面反射
C.光在银幕上发生了漫反射
D.银幕对光有折射作用
11.如果一个物体对光线发生镜面反射时,则 ( ) A.能够看到该物体
B.有可能看不到该物体
C.不可能看到该物体
D.以上答案都不正确
12.如图所示,一只大熊猫正抱着一根竹子在镜前欣赏自己的像。
此时,它从镜中看到的自身像应该是图中的( )
13.关于光的反射,下列说法正确的是 ( )
A.当入射光线与反射面的夹角为20°时,反射角也为20°
B.入射光线靠近法线时,反射光线也靠近法线
C.入射角增大5°时,反射光线与入射光线的夹角也增大5°
D.镜面反射遵守光的反射定律,漫反射不遵守光的反射定律
14.在黑暗的教室墙壁上挂一平面镜,用手电筒正对着照射,从旁边观察的同学会发现 ( )
A.镜子亮了,墙也亮了,它们都发生了镜面反射
B.镜子发生镜面反射不亮,墙发生漫反射亮了
C.墙和镜子都不亮,它们都发生了漫反射
D.镜子和墙都亮了,它们都发生了镜面反射。
15.雨后天晴的夜晚,为了不踩到地上的积水,下列判断正确的是( )
A.迎着月光走,地上暗处是积水
B.迎着月光走,地上明亮处是积水
C.背着月光走,地上明亮是积水
D.迎着月光走,背着月光走,地上暗处都是积水
16.神话中的孙语空一个跟斗飞行的距离是十万八千里(约为5.4×104千米),设翻一个跟斗用的时间是1秒,则孙悟空飞行的速度________真空中的光速(填“大于”、“等于”或“小于”).
17.排纵队时,如果看到自己前面的一位同学挡住了前面所有的人,队就排直了,这可以用__________________来解释。
发生雷电时,先看到闪电,后听到雷声,是由于______________________.
18.光在真空中的传播速度是__________m/s.请你列举一个能说明光沿直线传播的例子__________.
19.晴天的正午时分,走在株洲长江北路茂密的樟树林下,你会看到阳光透过树叶的缝隙而在地上留下许多大小不同的圆形光斑,这是光的_________ 现象,光斑大小不同的原因是__________________ 。
20..图中是_________成因的示意图(选填"日食"或"月
食")。
21. 太阳到地球之间的距离是8
105.1 km ,则太阳发出的光射到地球上需要的时间为 。
22. 小孔成像的原理是光的_________。
若光源是圆形的,小孔是方形的,则成的像是_________形的。
23. 有一光电控制液面高度的仪器,它是通过光束在液面上的反射光线反射到光电屏上的光斑位置来判断液两高低的。
如图所示光路中,一光束与液面的夹角为40°,则反射角的大小为_______;当液面升高时,光电屏上的光斑S 将向_____(选填“左”或“右”)移动.
24. 如图所示,AB 是由点光源S 发出的一条入射光线,CD 是由S 发出的另一条入射光线的反射光线,请在图中画出点光源S 的位置。
25. 在图中作出发光点S 发出的光线经平面镜反射通过
B 点的光路图。
26. 如图所示的是九孔吊式冷光无影灯,医院手术室的手术台上方为什么要装这种灯?而不是一个普通的灯泡?
27.在做“研究平面镜成像特点”的实验时
(1)如图1小华在玻璃板的前面放一支点燃的蜡烛A ,在玻璃板的后面放一支没有点燃的蜡烛B ,对蜡烛A 、B
的要求是 。
目的是为了 。
(2)用玻璃板代替平面镜的目的是 。
(3)在寻找蜡烛像的位置时,小华无论怎样调节后面的蜡烛,都不能与蜡烛的像重合,可能的原因是 。
(4)如图2小明用跳棋替代蜡烛进行实验,但看不清跳棋的像。
请你帮他想个办法看清跳棋的像: 。
(5)移开棋子B ,用白纸做屏幕放在该位置,直接观察白纸能否出现棋子的像,结果是白纸上______棋子的像,这说明平面镜所成的像是 像。
图
2
图
1。
