避雷器试验作业指导书和试验标准

合集下载

避雷器作业指导书

避雷器作业指导书

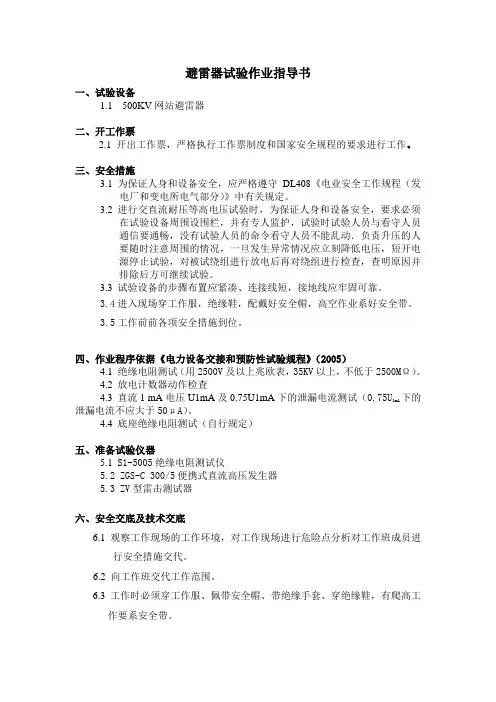

避雷器试验作业指导书一、试验设备1.1 500KV网站避雷器二、开工作票2.1 开出工作票,严格执行工作票制度和国家安全规程的要求进行工作。

三、安全措施3.1 为保证人身和设备安全,应严格遵守DL408《电业安全工作规程(发电厂和变电所电气部分)》中有关规定。

3.2 进行交直流耐压等高电压试验时,为保证人身和设备安全,要求必须在试验设备周围设围栏,并有专人监护,试验时试验人员与看守人员通信要通畅,没有试验人员的命令看守人员不能乱动.负责升压的人要随时注意周围的情况,一旦发生异常情况应立刻降低电压,短开电源停止试验,对被试绕组进行放电后再对绕组进行检查,查明原因并排除后方可继续试验。

3.3 试验设备的步骤布置应紧凑、连接线短,接地线应牢固可靠。

3.4进入现场穿工作服,绝缘鞋,配戴好安全帽,高空作业系好安全带。

3.5工作前前各项安全措施到位。

四、作业程序依据《电力设备交接和预防性试验规程》(2005)4.1 绝缘电阻测试(用2500V及以上兆欧表,35KV以上,不低于2500MΩ)。

4.2 放电计数器动作检查4.3 直流1 mA电压U1mA及0.75U1mA下的泄漏电流测试(0.75U1mA下的泄漏电流不应大于50μA)。

4.4 底座绝缘电阻测试(自行规定)五、准备试验仪器5.1 S1-5005绝缘电阻测试仪5.2 ZGS-C 300/5便携式直流高压发生器5.3 ZV型雷击测试器六、安全交底及技术交底6.1 观察工作现场的工作环境,对工作现场进行危险点分析对工作班成员进行安全措施交代。

6.2 向工作班交代工作范围。

6.3 工作时必须穿工作服、佩带安全帽、带绝缘手套、穿绝缘鞋,有爬高工作要系安全带。

6.4 测量开始前应将被试设备充分放电。

6.5 检查试验仪器接地是否可靠,接线是否正确。

6.8 测量结束后将被试设备充分放电七、工作完成后撤离工作现场8.1 检查短路接地线是否拆除。

8.2清理工作现场工完料尽场地清。

避雷器实验作业指导书

避雷器实验作业指导书

避雷器电气试验标准化作业指导书(试行)一、适用范围本作业指导书适用于避雷器交接或预试工作。

二、引用的标准和规程DL/T596-1996《电力设备预防性试验规程》DL408-91《电业安全工作规程》(发电厂和变电所电气部分)《重庆市电力公司电气设备试验规程》三、试验设备、仪器及有关专用工具1. 交接及大修后试验所需仪器及设备材料:2. 预防性试验所需仪器及设备材料:四、安全工作的一般要求1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。

2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。

五、试验项目1. 绝缘电阻的测量1.1试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断、接触和老化等情况。

1.2该项目适用范围10kV及以上避雷器交接、大修后试验和预试。

1.3试验时使用的仪器35kV及以下的用2500V兆欧表;对35kV及以上的用5000V兆欧表;低压的用500V兆欧表测量。

1.4测量步骤1.4.1断开被试品的电源,拆除或断开对外的一切连线,将被试品接地放电。

放电时应用绝缘棒等工具进行,不得用手碰触放电导线。

图1 测量避雷器绝缘电阻接线图1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污,必要时用适当的清洁剂洗净。

1.4.3兆欧表上的接线端子“E”是接被试品的接地端的,“L”是接高压端的,“G”是接屏蔽端的。

应采用屏蔽线和绝缘屏蔽棒作连接。

将兆欧表水平放稳,当兆欧表转速尚在低速旋转时,用导线瞬时短接“L”和“E”端子,其指针应指零。

开路时,兆欧表转速达额定转速其指针应指“∞”。

然后使兆欧表停止转动,将兆欧表的接地端与被试品的地线连接,兆欧表的高压端接上屏蔽连接线,连接线的另一端悬空(不接试品),再次驱动兆欧表或接通电源,兆欧表的指示应无明显差异。

然后将兆欧表停止转动,将屏蔽连接线接到被试品测量部位。

1.4.4驱动兆欧表达额定转速,或接通兆欧表电源,待指针稳定后(或60s),读取绝缘电阻值。

避雷器试验作业指导书

避雷器试验作业指导书

避雷器试验作业指导书1范围本作业指导书规定了碳化硅阀式避雷器的交接验收试验、预防性试验的试验项目、作业程序、试验结果判断和试验注意事项。

适合电力生产、基建、试验研究单位在碳化硅阀式避雷器的交接验收、预防性试验、检修过程中应用。

制定本指导书的目的是在检查碳化硅阀式避雷器的制造与安装质量,以及在检查运行中避雷器的安全状况过程中规范试验操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。

2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书,然而,鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本作业指导书。

GB50150电气装置安装工程电气设备交接试验标准3安全措施3.1为保证人身和设备安全,在进行绝缘电阻或直流试验后应对试品充分放电。

3.2在进行高压试验时,应有专人在试验场地周围监护,严禁非试验人员进人试验场地。

a) 进入试验现场,试验人员必须戴安全帽,穿绝缘鞋。

b) 现场试验工作必须执行工作票制度,工作许可制度,工作监护制度,工作间断、转移和终结制度。

c) 在现场进行试验工作时,试验人员应注意保持与带电体的安全距离不应小于安全规程中规定的距离。

d) 试验现场应装设遮栏或围栏,悬挂“止步,高压危险!”的标示牌,严禁非试验人员进人试验场地。

e) 试验器具的金属外壳应可靠接地,试验仪器与设备的接线应牢固可靠。

f) 工作中如需使用梯子等登高工具时,应做好防止高空坠落的安全措施。

g) 试验装置的电源开关,应使用具有明显断开点的双极刀闸,并有可靠的过载保护装置。

h) 开始试验前,负责人应对全体试验人员详细说明在试验区应注意的安全注意事项。

i) 试验过程应有人监护并呼唱,试验人员在试验过程中注意力应高度集中,防止异常情况的发生。

当出现异常情况时,应立即停止试验,查明原因后,方可继续试验。

配网工程(35kV及以下):户外避雷器试验作业指导书

配网工程(35kV及以下):户外避雷器试验作业指导书

目录
1适用范围 (1)
1.1电压等级 (1)
1.2电气类别 (1)
2编写依据 (1)
3作业流程图 (2)
4安全风险辨析与预控 (2)
5作业内容 (3)
5.1作业前施工条件 (3)
5.2施工准备 (4)
5.3主要作业内容 (6)
5.4质量检验 (9)
1适用范围
1.1电压等级
35kV及以下配网工程。

1.2电气类别
适用于10kV配网工程户外避雷器交接试验。

2编写依据
表2-1编写依据
3作业流程图
图3-1作业流程图
4安全风险辨析与预控
表4-1工作前安全风险辨析及预控措施表
请您认真检查并签名确认,您的签名意味着将承担相应的安全质量责任。

施工单位检查人:监理单位检查人:
日期:日期:
注:对存在风险且控制措施完善填写“√”,存在风险而控制措施未完善填写“×”,不存在风险则填写“―”,未检查项空白。

5作业内容
5.1作业前施工条件
表5-1作业前施工条件
5.2施工准备
表5-2施工准备
5.3主要作业内容
表5-3主要作业内容
表5-3(续)
表5-3(续)
5.4质·量检验
表5-4质量检验。

户外避雷器试验作业指导书

户外避雷器试验作业指导书

户外避雷器试验作业指导书一、实验目的1.了解避雷器的原理和结构。

2.学会避雷器的使用方法。

3.掌握安全用电知识。

二、实验原理避雷器是用于保护电器设备不被雷电击坏的一种保护装置。

它是将电器设备与地有一定电阻的接地系统相连,当雷电击中设备或其它导体后,避雷器会使这个电荷外流,从而保护设备与使用者的安全。

三、实验器材和材料1.避雷器 1个2.导线若干3.万用表 1台4.雷电模拟器 1台5.安全工具 1套四、实验步骤第一步:检查器材的完好性和安全性。

检查避雷器有无损坏以及使用是否安全。

第二步:准备实验条件,使用安全工具保证实验安全。

第三步:使用万用表检测避雷器的电阻值,记录下来。

第四步:使用雷电模拟器模拟雷电,确认避雷器能够抵御雷电的攻击。

第五步:检查避雷器的保护效果是否满足要求,如果不能满足要求,需要更换避雷器。

第六步:将实验记录整理,包括实验现象和数据等信息。

第七步:清理实验现场,安全存放器材。

五、实验注意事项1.实验期间需要戴好安全工具,确保人身安全。

2.仔细阅读使用说明书,了解并掌握使用方法和安全用电知识。

3.避雷器需定期检查并更换,以确保其保护效果。

4.雷电模拟器只能由专业人员操作,不得随意尝试。

5.实验过程中如有异常情况,应及时停止实验并采取紧急措施。

六、实验结果分析避雷器是可以有效保护电器设备不被雷电击坏的一种保护装置。

通过实验可以清楚地了解到避雷器的原理和结构,并掌握使用方法和安全用电知识。

实验结果需要结合实验现象和数据等信息进行分析,如果避雷器不能完全抵御雷电的攻击,需要及时更换避雷器。

避雷器试验作业指导书和试验标准

避雷器试验作业指导书和试验标准

避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量,使设备的检修工作达到制度化、规范化,保证避雷器安全可靠运行,特制定本规范。

第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段;检修包括检查(检测)和修理两部分内容,检修工作在认真做好设备缺陷检查和诊断工作的基础上,根据修理的可能性和经济性,对设备进行修理或部件更换。

第四条本标准适用于国家电网公司系统的10kV~750kV金属氧化物避雷器以及系统标称电压10kV~500kV碳化硅阀式避雷器。

第二章引用标准第五条以下列出了本规范应用的标准、规程和导则,但不限于此。

GB7327-1987 交流系统用碳化硅阀式避雷器GB11032-2000 交流无间隙金属氧化物避雷器GB2900.12-1989 电工名词术语避雷器GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术第一部分:一般试验方法GBJ 147-1990 电气装置安装工程高压电器施工及验收规范DL/T596-1996 电力设备预防性试验规程DL/T804-2002 交流电力系统金属氧化物避雷器使用导则DL/T815-2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109-2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》(试行)国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV~750kV避雷器技术标准》国家电网公司《110(66)kV~750kV避雷器运行管理规范》国家电网公司《110(66)kV~750kV避雷器技术监督规定》国家电网公司《预防110(66)kV~750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定,检修工作一般是在发现缺陷或发生事故后有针对性的开展。

(完整版)避雷器检修作业指导书.docx

(完整版)避雷器检修作业指导书.docx

(完整版)避雷器检修作业指导书.docx目录1目的 (1)2适用范围 (1)3引用标准 (1)4作业条件 (1)5风险分析 / 危害辨识 (1)5.1检修总体危害辨识 (1)5.2文明施工作业措施 (1)6组织及人员分工 (1)6.1组织措施 (1)6.2用工人员组织 (2)7工具、材料明细 (2)8备品备件 (2)9修前设备状况(如缺陷、运行情况等) (2)10检修工序、工艺及质量标准 (3)10.1修前准备 (3)10.2避雷器检修工艺和质量标准 (3)10.3检修记录单 (3)10.4工作结束 (4)11设备检修质量验收卡 (5)12备品备件检查(检验)记录 (6)13试运记录 (7)14不合格项目审批单 (8)15完工报告单 (9)16本检修项目其它反馈(由工作负责人填写) (10) #1 燃机 220KV避雷器检修作业指导书220KV避雷器检修作业指导书1目的1.1 保证 #1 燃机 220KV 避雷器检修符合检修工艺质量要求和文明生产管理要求。

1.2 为所有参加本项目的工作人员,验收人员确定必须遵循的质量保证程序。

2适用范围2.1本作业指导书适用于北3引用标准下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

《设备厂家说明书》4作业条件4.1 避雷器停电,办理检修工作票。

4.2 作业组成员了解检修前避雷器的缺陷。

4.3 作业组成员了解避雷器的运行状态。

4.4 清点所有专用工具齐全,检查合适,试验可靠。

4.5 参加检修的人员必须熟悉本作业指导书,并能熟记熟背本书的检修项目,工艺质量标准等。

4.6 参加本检修项目的人员必需安全持证上岗,并熟记本作业指导书的安全技术措施。

4.7 准备好检修用的各易损件及材料。

4.8 开工前召开专题会,对各检修参加人员进行组内分工,并且进行安全、技术交底。

5风险分析 / 危害辨识5.1检修总体危害辨识5.1.1 参加检修的人员进行安全教育和技术培训,达到上岗条件。

避雷器预防性试验作业指导书

避雷器预防性试验作业指导书

避雷器试验作业指导书1 适用范围:本指导书适用于避雷器试验工作。

本指导书包括的试验项目有:1.1 绝缘电阻(含底座绝缘电阻)1.2 FZ型避雷器电导电流测量及非线性系数。

1.3 FS型避雷器的工频放电电压测量。

1.4 无间隙氧化锌避雷器的U1mA值及I0.75U1mA值。

氧化锌避雷器在运行电压下交流泄漏电流及阻性分量的测量1.5 有间隙氧化锌避雷器的工频放电电压测量1.6 计数器动作情况。

2 引用标准:《电力设备预防性试验规程》。

3 试验准备:3.1 试验条件:天气良好,试品及环境温度不低于+5℃,湿度不大于80%。

一次班将避雷器所有引线断开,并清除表面尘埃,将计数器断引。

同时高试班接好相关试验线。

3.2工作小组由4-5人组成,并经年度安全考试合格。

在有工作经验人员带领下进场。

3.3试验仪器:操作箱、试验变、电压表、KGS直流高压发生器、高静电发生器、MODER3124、放电棒、温湿度计、接地线、放电棒。

3.4安全措施:工作负责人与运行值班员按工作票上所列安全项目做安全措施,并检查合格,然后在工作票上签字,试验人员在工作负责人带领下进场,试验现场设遮拦派专人监护。

3.5记录铭牌和出厂值。

4 绝缘电阻:4.1试验接线:MODER3124“L”端子接于避雷器的高压端,“E”接于避雷器的另一端,将避雷器表面屏蔽后接与“G”端。

4.2试验步骤:4.2.1在具备试验安全条件下,将避雷器接地放电。

4.2.2检验MODER3124工作状况正常。

4.2.3底座绝缘兆欧表电压为1KV。

主绝缘兆欧表电压为2.5KV4.2.4试验结束或重复试验前,须将避雷器对地充分放电。

4.2.5与历年试验结果和同类避雷器相比较,应无明显变化。

4.2.6记录当时的气象条件等。

4.3注意事项:4.3.1在潮湿的天气时不应测量。

一般在干燥,晴天,环境温度不低于5℃,湿度不大于80%时进行测量。

4.3.2MODER3124的“L”和“E”端子接线不能对调。

避雷器试验作业指导书

避雷器试验作业指导书

避雷器试验作业指导书编制:审核:批准:年月日发布年月日实施前言为进一步加强XXX有限公司中心试验室质量管理工作,促进和提高整体管理水平,完善作业流程,规范作业操作方法,特编写了避雷器试验作业指导书。

该作业指导书的编写遵循了我国标准化、规范化和国际通用的贯标模式要求。

该作业指导书纳入中心试验室管理体系管理。

本作业指导书由XXX有限公司中心试验室提出。

本作业指导书由XXX有限公司中心试验室归口管理。

本作业指导书编写人:XXX本作业指导书审核人:XXX本作业指导书批准人:XXX目录1 目的 (1)2 适用范围 (1)3 引用标准 (1)4 安全措施 (1)5 人员设备和要求 (2)6 试验方法和判断方法 (2)7 危险点分析及预防措施 (5)8 原始记录与正式报告的要求 (6)9 安全技术交底表格 (7)避雷器试验作业指导书1 目的制定本指导书的目的是在检查金属氧化物避雷器的制造与安装质量以及检查运行中的避雷器的安全状况过程中规范操作、保证试验结果的准确性,为设备运行、监督、检修提供依据。

2 适用范围本作业指导书规定了金属氧化物避雷器的作业程序、试验结果判断和试验注意事项。

适用于电力生产、基建、试验研究单位在金属氧化物避雷器的交接验收、预防性试验、检修过程中应用。

3 引用标准下面的文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本作业指导书,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本作业指导书。

GB 50150-2006 电气装置安装工程电气设备交接试验标准DL/T 596—1996 电力设备预防性试验规程4 安全措施4.1 进入试验现场,试验人员必须戴安全帽,穿绝缘鞋;4.2 现场工作必须执行工作票制度、工作许可制度、工作监护制度、工作间断、转移和终结制度;4.3 试验现场应装设遮拦或围栏,悬挂“止步,高压危险!”标识牌,严禁非试验人员进入试验现场;4.4 为保证人身和设备安全,在进行绝缘电阻和直流泄露试验后应对试品充分放电;4.5 在现场试验工作时,根据带电设备的电压等级,试验人员应注意与带电体的安全距离不应小于《安规》中规定的距离;4.6 试验器具的金属外壳应可靠接地,试验设备与仪器的接线应牢固可靠;4.7 工作中如需使用梯子等攀高工具时,应做好防止高攀的安全措施;4.8 试验装置的电源开关,应使用具有明显断开点的双极刀闸,并有可靠地过载保护装置;。

氧化锌避雷器-带电测试-试验作业指导书

氧化锌避雷器-带电测试-试验作业指导书

编号:Q/GSB 变电站 KV氧化锌避雷器带电测试试验作业指导书
编写:年月日
审核: 年月日
批准:年月日
试验负责人:
试验日期年月日时至年月日时
***供电公司检修工区高压试验班
1适用范围
本作业指导书适用于所有变电站氧化锌避雷器现场电气试验。

2引用文件
GB 11032--2000 交流无间隙金属氧化物避雷器
DL/T 596—1996 电力设备预防性试验规程
DL/T 804--2002 交流电力系统金属氧化物避雷器使用导则
3试验前准备工作安排
3.1准备工作安排
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5 安全措施
3.6试验内容
4 试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
a.试验记录:
无间隙金属氧化物避雷器试验原始记录。

220kV氧化锌避雷器试验作业指导书

220kV氧化锌避雷器试验作业指导书

220kV氧化锌避雷器试验作业指导书
目次
前言 (II)
1 范围 (1)
2 规范性引用文件 (1)
3 标题 (1)
I
前言
为了进一步搞好分公司生产、经营工作,提高技术管理和现场操作水平,促进分公司三个文明建设健康协调发展,根据中国集团公司标准化管理相关规定和公司标准化工作的需要,结合分公司实际,按照GB/T 15497-2003《企业标准体系技术标准体系》、DL/T 800—2001《电力企业标准编写规则》,制定本标准。

本标准由分公司标准化委员会提出并归口。

本标准起草单位:试验金工部。

II
220kV氧化锌避雷器试验
1 范围
本标准规定了220kV氧化锌避雷器的试验方法。

本标准适用于额定电压为220kV及以下。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本标准。

GB/T 596-1996 《电力设备预防性试验规程》
《龚(铜)站绝缘监督规程》
3 发电机定子交流耐压
1
2
3
4
附录J
220kV氧化锌避雷器试验试验
5
6
7
8。

避雷器试验作业指导书和试验标准

避雷器试验作业指导书和试验标准

避雷器试验作业指导书和试验标准1000字一、避雷器试验作业指导书避雷器是一种用于保护电气设备免受雷击或过电压的设备,其工作原理是在电气系统中引入额外的路径,以保护其他设备不受到损坏。

为确保避雷器正常工作,需要进行试验作业。

以下是避雷器试验作业指导书。

1. 试验前准备:确认避雷器型号、技术参数和试验标准;检查试验设备是否正常工作,试验工具是否齐全;工作区域需符合安全要求,确保试验人员的安全。

2. 试验方式:按照试验标准进行试验,包括直流击穿电压试验、雷电冲击试验、短路电流试验、剩余电压试验等。

3. 操作步骤:(以直流击穿电压试验为例)(1)将避雷器与高压直流试验设备连接。

(2)逐步增加试验电压至规定值,保持一段时间(一般为10s),并记录下击穿的电压值。

(3)更换避雷器,重复试验。

(4)重复试验多次,取平均值,确保试验结果准确可靠。

4. 试验记录:将试验结果记录详细,包括型号、试验日期、试验人员、试验方法、试验结果等。

5. 试验后维护:试验后应及时拆卸试验设备、清洁工作现场,避免遗漏。

二、避雷器试验标准下面是有关避雷器试验标准的概述。

1. GB311.1-1997《避雷器第1部分:避雷器的选用和安装》该标准规定了避雷器的选用和安装,要求选择和安装避雷器时需要考虑有关电气系统和设备的规范,保证避雷器可以有效保护电气设备免受损伤。

2. GB11032-2010《高压避雷器》该标准详细规定了高压避雷器的分类、技术参数、试验方法及试验结果等方面的内容。

避雷器按其结构、动作原理和使用领域分为几种类型,比如悬挂式避雷器、耐野外环境避雷器等。

3. IEC60099-4《高压避雷器第4部分:避雷器试验方法》该标准主要涉及避雷器的试验内容,包括雷电冲击试验、直流击穿电压试验等,也规定了各种试验的具体操作步骤和试验结果的评价方法。

总之,避雷器试验标准的制定和遵守,是保障避雷器的正常工作和延长使用寿命的关键。

在进行避雷器试验时,一定要遵守试验标准,确保试验结果准确可靠。

避雷器实验作业指导说明 图文 民熔

避雷器实验作业指导说明  图文 民熔

避雷器1.有关文件和标准1.1.中国标准(GBJ147-90): 高压电器施工及验收规范1.2中国标准(GB50150-91): 电气设备交接试验标准1.3中国标准(DL 408-91): 发电厂安全运行规程1.4.中国标准(DL560-95): 高电压试验室电气安全运行规程1.5. 中国标准(DL/T5043-95): 火电厂电气试验室设计标准.1.6.中国标准(DL/T51612-2002):电气装置安装工程质里检验及评定规程2.接收和保管2.1.检查所到设备和材料的状况,应与订货一致。

2.2.检查所有的包装,是否有外部损伤。

23.检查设备材料的质量情况并与装箱单比较。

2.4仔细开箱,注意任何损伤和异常,在收到货物后的规定时间内提出,必须注明运输号。

2.5.如果设备在投运前短期储存,则建议在收到后再包装并用防水帆布覆盖。

储存的场所要干燥、无尘、没有任何腐蚀性化学剂。

2.6.选择一个干净、无振动、温度适宜的区域来放置设备。

2.7.有关起吊工作遵循下列规定:设备必须放置在坚实的表面上,最好使用合格的叉车来提升。

必须在起吊绳索牢固钩住的情况下才能使用绳索。

3.安装3.1.不应任意拆卸避雷器,不应任意损坏密封和部件。

3.2.避雷器在运输和存放中应处于直立位置,不应倒置或受到冲击33.避雷器在安装前应进行下列检查:33.1.瓷件应无裂纹或损伤,瓷套应牢固地粘合到其法兰上,法兰泄水孔应通畅。

3.3.2.磁吹阀式避雷器的防爆片应无损伤和裂纹。

3.3.3.组合单元应经试验合格,底座和拉紧绝缘子的绝缘应良好。

3.3.4.运输时用以保护金属氧化物避雷器防爆片的上下盖应取下,防爆片应完整无损。

3.3.5.金属氧化物避雷器应完整无损。

3.4避雷器各接应按厂家顺序标号组装。

3.5.金属接触表面上的氧化膜和油污应清除并涂电力复合脂。

3.6.当三相三个避雷器并列安装时,其中心应在一条直线上,铭牌应放在同一侧以便观察。

避雷器应按厂家规定垂直安装。

避雷器试验作业指导书及考评标准

避雷器试验作业指导书及考评标准

避雷器试验作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1本标准适用于避雷器预防性试验和交接性试验工作。

1.2本标准规定了避雷器预防性试验和交接性试验工作的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》(铁运〔1999〕103号)2.2 《西安铁路局电力设备检修管理细则》(西机函〔2005〕46 号)2.3 《西安铁路局机务供电电力专业管理规范》2.4 《电力设备预防性试验规程》(DL/T596-1996)考评标准:指导书使用范围不正确减5分;引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察,班组提报停电计划。

3.1.2 作业班组对作业区段进行修前鉴定,对需要处理的问题进行归纳整理,移交给工作票签发人。

考评标准:未对检修区段进行勘察减2分,未对设备进行修前调查鉴定,确定检修重点减5分。

3.2 由各单位调度或工区(检修车间)按照相关规定时间将具体停电时间电话或书面通知用户,并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准:未通知用户减2分。

3.3 工作票(倒闸票)签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求,提前一天签发电力停电作业工作票(倒闸票)。

工作票签发人指派的工作执行人(领导人)1人,作业人员数量必须满足许可、检修、监护等需要(7人以上,包括2名试验人员)。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核,审核无误后双方分别签字确认。

考评标准:工作票签发人指派的工作人员未满足要求减5分,工作票(倒闸)票签发完后未提前交工作执行(领导)人减2分,审核后双方未签字确认减2分。

3.4 召开预想会3.4.1 由工作执行(领导)人组织作业组全体人员召开班前预想会,进行技术交底和安全交底,并分配工作任务。

避雷器交接试验作业指导书

避雷器交接试验作业指导书

避雷器交接试验作业指导书一.试验设备.仪器及有关专用工具二.试验目的测量避雷器的绝缘电阻,目的在于初步检查避雷器内部是否受潮;有并联电阻者可检查其通、断.接触和老化等情况。

三、测量步骤BY2671数字式绝缘电阻测试仪(又名:电动摇表)电压量程:500V1000V2500V5000V四档-)使用方法1)将被测设备,用仪器配备专用测试线连接,参考下图牢固、可靠连接。

2)开启仪器〃电源开关〃,仪器显示当前环境温度,此时用〃电压选择按键〃选择所需的测试电压后对应指示灯点亮。

按〃启/停〃按键后对应指示灯点亮,仪器启动高压。

3)仪器进入测试状态中,屏幕显示被测试品绝缘电阻值(对应读取显示值单位),测试完成后按〃启/停〃按键对应指示灯熄灭,仪器关闭高压。

4)仪器进入测试状态中,内部计时器启动,第一个15S、60S、600S蜂鸣器长鸣,其间每间隔15S短鸣;测试中仪器自动记忆15S、60S、600S 时刻绝缘电阻值;在记忆60S、600S绝缘电阻值后显示吸收比、极化指数(约5秒)并记忆。

5)数据记忆后,按〃提取存储值按键〃后对应指示灯点亮,1CD显示对应记忆数据约5秒。

(仪器在不关闭电源或下一次测试启动前,仪器将记忆上一次的测试数据,反之上一次测量数据将被清除)6)连接AC220V充电电源接口后,〃充电〃指示灯闪动,充满后〃充电〃指示灯长亮。

(若长时间不使用仪器,请保证3-5个月充电一次)二)接线端子符号含义测量绝缘电阻时,线路〃1〃与被测物同大地绝缘的导电部分相接,接地〃E〃与被测物体外壳或接地部分相接,屏蔽〃G〃与被测物体保护遮蔽部分相接或其他不参与测量的部分相接,以消除表泄漏所引起的误差。

测量电气产品的元件之间绝缘电阻时,可将〃1〃和端接在任一组线头上进行。

如测量发电机相间绝缘时,三组可轮流交换,空出的一相应安全接地。

≡)影响因素及注意事项1 .试品温度一般应在io℃~40。

C之间。

2 .绝缘电阻随着温度升高而降低,但目前还没有一个通用的固定换算公式。

避雷器阻性电流测试标准化作业指导书

避雷器阻性电流测试标准化作业指导书
劳动组织明确了工作所需人员类别、人员职责和作业人员数量,见表2。 表 2 劳ห้องสมุดไป่ตู้组织
√ 序号
人员类别
职责
作业人 数
1)对工作全面负责,在试验工作中要对作业人员明确分工,保证工 作质量,每天召开收工会;
2)负责核实现场安全措施全部到位;
工 作 负 责 人 3)工作前对工作班成员进行危险点告知,交待安全措施和技术措施, 1
3
绝缘垫
4
安全带
5
工具箱
可根据具体情况增减。
型号及规格 800×800 mm
单位 套 块 块 付 个
数量 1 1 2 2 1
备注
2
4.4 技术资料
避雷器阻性电流测试作业指导书
技术资料主要包括现场使用的试验规程、标准化作业指导书、试验记录本等,见表5
表 5 技术资料
√ 序号
名称
1 新疆电力公司输变电设备带电检测试验规程(试行)
3
工作负责人必须持证上岗,作业人员必须具备相应的专业技能。
作业人员必须具备必要的电气知识,掌握本专业作业技能及《国家电网公 4
司电力安全工作规程(变电部分)》的相关知识,并经考试合格。
备注
4.3 工器具与仪器仪表
工器具与仪器仪表见表4。
表 4 工器具与仪器仪表
√ 序号
名称
1
避雷器带电检测仪
2
温湿度计
及安全注意事项。
2 开工前确定现场工器具摆放位置。
确保现场试验安全、可靠。
仪器仪表、工器具应试验合格,
准备好试验所需工器具与仪器仪表及相关技术 满足本次施工的要求,材料应齐 (详见
3
资料。
全,技术资料应符合现场实际情 表 4)
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

避雷器试验作业指导书与试验标准2016年12月6日目录第一章总则 (2)第二章引用标准 (3)第三章检修工作准备 (4)第四章检修试验作业 (16)第五章检修报告编写及要求 (27)第六章检修工作的验收 (28)第一章总则第一条为了提高避雷器设备的检修质量,使设备的检修工作达到制度化、规范化,保证避雷器安全可靠运行,特制定本规范。

第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。

第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段;检修包括检查(检测)和修理两部分内容,检修工作在认真做好设备缺陷检查和诊断工作的基础上,根据修理的可能性和经济性,对设备进行修理或部件更换。

第四条本标准适用于国家电网公司系统的10kV~750kV金属氧化物避雷器以及系统标称电压10kV~500kV碳化硅阀式避雷器。

第二章引用标准第五条以下列出了本规范应用的标准、规程和导则,但不限于此。

GB7327-1987 交流系统用碳化硅阀式避雷器GB11032-2000 交流无间隙金属氧化物避雷器GB2900.12-1989 电工名词术语避雷器GB50150-1991 电气装置安装工程电气设备交接试验标准GB/T16927.1-1997 高电压试验技术第一部分:一般试验方法GBJ 147-1990 电气装置安装工程高压电器施工及验收规范DL/T596-1996 电力设备预防性试验规程DL/T804-2002 交流电力系统金属氧化物避雷器使用导则DL/T815-2002 交流输电线路用复合外套金属氧化物避雷器Q/GDW109-2003 750kV系统用金属氧化物避雷器技术规范GB 5 0150-2006 电气装置安装工程电气设备交接试验标准国家电网公司《变电站管理规范》(试行)国家电网公司《电力生产设备评估管理办法》国家电网公司《110(66)kV~750kV避雷器技术标准》国家电网公司《110(66)kV~750kV避雷器运行管理规范》国家电网公司《110(66)kV~750kV避雷器技术监督规定》国家电网公司《预防110(66)kV~750kV避雷器事故措施》第三章检修工作准备第六条确定检修项目避雷器设备检修周期不做具体的规定,检修工作一般是在发现缺陷或发生事故后有针对性的开展。

通常,按照检修计划开展的避雷器设备检修工作称为计划性检修;由于紧急缺陷或设备事故而开展的抢修称为临时性检修。

根据避雷器缺陷或事故的种类。

设备的检修一般包括以下项目:(一)避雷器整体或元件更换;(二)避雷器连接部位的检修;(三)外绝缘的处理;(四)放电动作计数器及在线监测装置的检修;(五)绝缘基座的检修;(六)避雷器引流线及接地装置的检修;(七)气体介质的补充。

设备的试验一般包括以下项目:金属氧化物避雷器试验项目:(一)测量绝缘电阻值;(二)测量氧化锌避雷器的持续电流(泄漏电流);(三)测量氧化锌避雷器的直流参考电压或工频参考电压;(四)检查放电计数器的动作情况及避雷器基座绝缘;(五)直流1mA电压(U1mA)及0.75U1mA下的泄漏电流;阀式避雷器试验项目:(一)测量绝缘电阻值;(二)电导电流及串联组合元件的非线性因数差值;(三)测量阀式避雷器的工频放电电压;(四)检查放电计数器的动作情况及避雷器基座绝缘;(五)检查密封情况;第七条避雷器概述(一)避雷器应用:电力系统输变电和配电设备在运行中会受到以下几种电压的作用:①长期作用的工作电压;②由于接地故障、谐振以及其他原因产生的暂态过电压;③雷电过电压;④操作过电压。

雷电过电压和操作过电压可能有较高的数值,单纯依靠提高设备绝缘水平来承受这两种过电压,不但在经济上是不合理的,而且在技术上往往也是不可能的。

积极的办法是采用专门限制过电压的电器,将过电压限制在一个合理的水平上,然后按此选用相应绝缘水平的设备。

避雷器是其中最主要的一种限制过电压的电器。

避雷器的保护特性是被保护设备绝缘配合的基础,改善避雷器的保护特性,可以提高被保护设备运行的安全可靠性,也可以降低设备的绝缘水平,从而降低造价。

设备电压等级越高,降低绝缘水平所带来的经济效益越显著。

避雷器安装在被保护设备上,过电压由线路传到避雷器,当其值达到避雷器动作电压时避雷器动作,将过电压限制到某一定水平(称为保护水平)。

过电压之后,避雷器立即恢复截止状态,电力系统恢复正常状态。

避雷器应符合下列基本要求:①能长期承受系统的持续运行电压,并可短时承受可能经常出现的暂态过电压;②在过电压作用下,其保护水平满足绝缘水平的要求;③能承受过电压作用下放电电流产生的能量;④过电压之后能迅速恢复正常工作状态。

(二)避雷器的正常使用条件:避雷器的正常使用条件为:①适合于户内外运行;②环境温度为+40℃~-40℃;③可经受阳光的辐射;④海拔高度不超过其设计高度;⑤电源的频率不小于48Hz、不超过62Hz;⑥长期施加于避雷器的工频电压不超过避雷器持续运行电压的允许值;⑦地震烈度7度及以下地区;(三)避雷器分类:我国通用型避雷器系列及其应用范围见表1。

表1 通用型避雷器系列及其应用范围第八条作业前准备(一)现场勘察及试验前鉴定1.1 作业班组对作业区段进行现场勘察,班组提报停电计划。

1.2 作业班组对作业区段进行试验前鉴定,对需要处理的问题进行归纳整理,移交给工作票签发人。

1.3 工作票(倒闸票)签发1.4 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求,提前一天签发电力停电作业工作票(倒闸票)。

工作票签发人指派的工作执行人(领导人)1人,作业人员数量必须满足许可、检修、监护等需要(7人以上,包括2名试验人员)。

1.5 工作票签发人签发完毕后面对面交工作执行(领导)人审核,审核无误后双方分别签字确认。

1.6 召开预想会1.6.1 由工作执行(领导)人组织作业组全体人员召开班前预想会,进行技术交底和安全交底,并分配工作任务。

1.6.2 危险点及控制措施1.6.3 进行图示分工,工作领导人(或工作执行人)宣读工作票、倒闸票、网络图,合理安排安全措施及工作任务,做到每一名工作组员都知道工作地点、内容、施工方法、作业内容和停电范围,并进行部分提问。

1.6.4重要负荷确认备用电源正常。

1.6.5工作监护人在现场不间断地监护。

1.6.6工作组员听从工作领导人(工作执行人)和调度的指挥,工作领导人(工作执行人)不得参加具体检修作业。

1.6.7试验工作时必需穿工作服、绝缘鞋、戴安全帽。

进行高电压工作时还应采用绝缘垫(或绝缘靴)、绝缘手套及护目镜等安全防护用具。

1.6.8预防性试验必须在避雷器高低压侧全部停电的情况下并采取必要的安全措施下方可进行。

试验前应将避雷器各侧引线全部拆除。

拆接引线时应使用合适的工具,以免损坏设备。

拆除的引线必需与试验加压部位保证足够的安全距离。

1.6.9试验场地装设临时遮栏应将被试避雷器全部围起来,并向外悬挂“止步、高压危险!”标示牌。

1.6.10 接取试验电源由两人进行,电源电压、容量必需满足试验要求。

1.7 工器具、材料准备(二)资料与人员准备①试验方案;②试验原始数据记录本;③出厂或上一次试验数据。

④高压试验人员2~3人(根据试验性质及项目决定);;⑤所有工作人员需通过每年一次的DL409-91《电业安全工作规程》(发电厂和变电所电气部分)年度考试;⑥高压试验人员应取得“高压试验”特种资格证书。

第九条资料收集检修项目确定后,应根据检修项目收集避雷器设备的有关技术及运行资料。

不同检修项目所需收集的技术及运行资料推荐如表1所示。

表 1 避雷器检修工作资料收集的推荐内容第十条制定检修方案检修部门应根据检修项目的内容及收集到的资料制定检修方案,检修方案需经生产主管部门审查、批准后方可开始组织实施。

第十一条人员、工器具、材料、备品、备件的准备检修工作开始前,检修部门应根据检修批准后的检修方案进行人员、工器具、材料、备品、备件的准备。

检修人员必需具备电气一次设备的检修资质并熟悉检修方案。

检修工作中至少应有一名检修人员具有担任工作负责人的资格并应有避雷器设备检修的工作经验。

设备需要吊装时,起重工必需有资质证书并应具有相关的工作经验或经历。

工器具、材料、备件应按实际需要量进行准备并适当留有裕度。

第十二条检修过程中的突发事件预想及处置措施(一)避雷器检修过程中可能的突发事件包括:(1)吊车臂与周围带电体距离过近引起放电;(2)吊车碰伤待检修避雷器周围的其它电气设备;吊装过程中,避雷器突然坠落;(3)避雷器突然断裂;(4)引流线滑落碰伤待检修避雷器周围的其它电气设备或搭接周围带电体等。

(二)突发事件发生时,检修工作必需立即暂停,并查明突发事件引起的后果。

(三)对于突发事件引起系统事故、障碍或其它设备的损伤,应按其相关的处理措施(国家电网公司《110(66)kV~750kV避雷器运行管理规范》第七章)进行处置;如发生人员伤害,则应立即进行现场抢救或就近送医院进行救治。

第四章 检修试验作业第十三条 工艺流程图第十四条 安全措施、技术措施、组织措施(一) 避雷器的检修工作必需办理工作票,指定工作负责人和安全监护人。

检修工作开始前,工作负责人在检查待检修对象与工作票一致后向检修人员宣读工作票并布设安全围栏。

检修需要起重作业时,工作负责人应指定吊车的工作范围,并向起重工说明带电体的安全距离。

在确认待检修设备已停电并挂接地线或采取其它有效接地措施后,检修作业方可开始。

工作中,严禁检修人员擅自扩大工作范围或走错间隔。

安全监护人应切实履行职责,发现不安全行为时应及时制止。

(二) 检修工作一般应严格按照已批准的检修方案所规定的检修工艺进行。

如在检修工作中需改变检修工艺,必需经生产主管部门批准。

(三) 检修人员必需严格服从工作负责人及安全监护人的命令,否则应立即终止其检修工作并令其退出检修现场。

第十五条 检修要求(一)避雷器整体或元件更换验电、接地检查、测量检修设备线夹并涂导电膏测试接地电阻检修避雷器撤除接地线办理开工手续办理工作结束填写记录(1)金属氧化物避雷器不得进行元件更换。

(2)避雷器更换前应先检查备品包装是否受潮,对照包装清单检查备品附件是否缺少或损坏,检查避雷器的外观和铭牌是否缺少或损坏,压力释放板是否完好无损,铭牌与所需更换的避雷器是否一致。

(3)避雷器的拆除工作应自上而下进行,即先拆除避雷器的引流线,然后拆除均压环,之后拆除避雷器或避雷器元件。

拆除前应先将被拆除部分可靠的固定,避免引流线突然滑出、均压环坠落或避雷器的倒塌。

(4)避雷器的安装应符合以下要求:1)避雷器组装时,其各节位置应符合产品出厂标志的编号。

相关文档
最新文档
