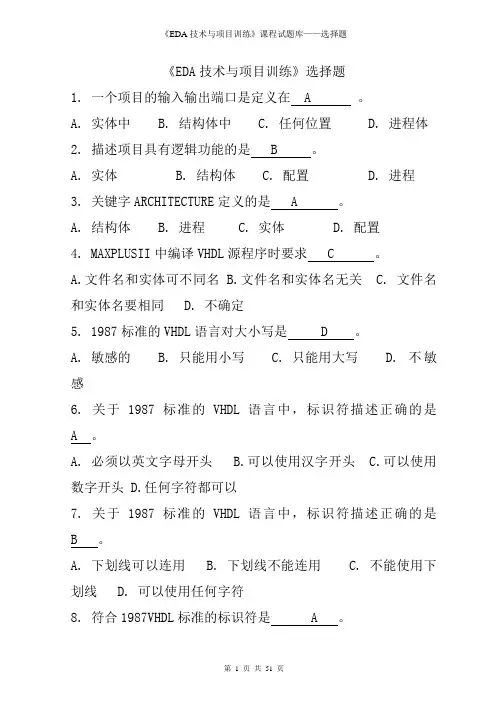

《EDA技术与项目训练》选择题1. 一个项目的输入输出端口是定义在 A 。
A. 实体中B. 结构体中C. 任何位置D. 进程体2. 描述项目具有逻辑功能的是 B 。
A. 实体B. 结构体C. 配置D. 进程3. 关键字ARCHITECTURE定义的是 A 。
A. 结构体B. 进程C. 实体D. 配置4. MAXPLUSII中编译VHDL源程序时要求 C 。
A.文件名和实体可不同名B.文件名和实体名无关C. 文件名和实体名要相同D. 不确定5. 1987标准的VHDL语言对大小写是 D 。
A. 敏感的B. 只能用小写C. 只能用大写D. 不敏感6. 关于1987标准的VHDL语言中，标识符描述正确的是A 。
A. 必须以英文字母开头B.可以使用汉字开头C.可以使用数字开头D.任何字符都可以7. 关于1987标准的VHDL语言中，标识符描述正确的是B 。
A. 下划线可以连用B. 下划线不能连用C. 不能使用下划线D. 可以使用任何字符8. 符合1987VHDL标准的标识符是 A 。
A. A_2B. A+2C. 2AD. 229. 符合1987VHDL标准的标识符是 A 。
A. a_2_3B. a_____2C. 2_2_aD.2a10. 不符合1987VHDL标准的标识符是 C 。
A. a_1_inB. a_in_2C. 2_aD. asd_111. 不符合1987VHDL标准的标识符是 D 。
A. a2b2B. a1b1C. ad12D. %5012. VHDL语言中变量定义的位置是 D 。
A. 实体中中任何位置B. 实体中特定位置C. 结构体中任何位置 D. 结构体中特定位置13. VHDL语言中信号定义的位置是 D 。
A. 实体中任何位置B. 实体中特定位置C. 结构体中任何位置 D. 结构体中特定位置14. 变量是局部量可以写在 B 。
A. 实体中B. 进程中C. 线粒体D. 种子体中15. 变量和信号的描述正确的是 A 。
EDA技术试验问答题答案（基本包含）
EDA技术试验问答题答案（基本包含）第一章1-1 EDA技术与ASIC设计和FPGA开发有什么关系?FPGA/CPLD 在ASIC设计中有什么用途?答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA 和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。
FPGA/CPLD在ASIC设计中，属于可编程ASIC的逻辑器件；使设计效率大为提高，上市的时间大为缩短。
1-2与软件描述语言相比，VHDL有什么特点? P6答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型?答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
《EDA技术》项目答辩—问答题参考答案

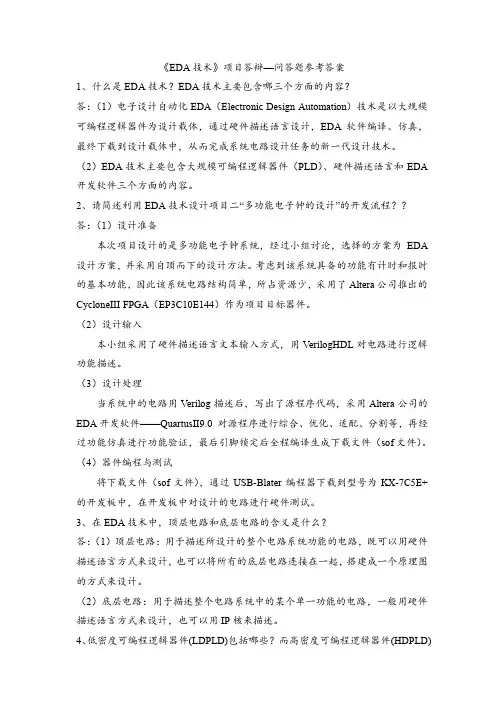

《EDA技术》项目答辩—问答题参考答案1、什么是EDA技术？EDA技术主要包含哪三个方面的内容？答：（1）电子设计自动化EDA（Electronic Design Automation）技术是以大规模可编程逻辑器件为设计载体，通过硬件描述语言设计，EDA软件编译、仿真，最终下载到设计载体中，从而完成系统电路设计任务的新一代设计技术。
（2）EDA技术主要包含大规模可编程逻辑器件（PLD）、硬件描述语言和EDA 开发软件三个方面的内容。
2、请简述利用EDA技术设计项目二“多功能电子钟的设计”的开发流程？？答：（1）设计准备本次项目设计的是多功能电子钟系统，经过小组讨论，选择的方案为EDA 设计方案，并采用自顶而下的设计方法。
考虑到该系统具备的功能有计时和报时的基本功能，因此该系统电路结构简单，所占资源少，采用了Altera公司推出的CycloneIII FPGA（EP3C10E144）作为项目目标器件。
（2）设计输入本小组采用了硬件描述语言文本输入方式，用V erilogHDL对电路进行逻辑功能描述。
（3）设计处理当系统中的电路用V erilog描述后，写出了源程序代码，采用Altera公司的EDA开发软件——QuartusII9.0 对源程序进行综合、优化、适配、分割等，再经过功能仿真进行功能验证，最后引脚锁定后全程编译生成下载文件（sof文件）。
（4）器件编程与测试将下载文件（sof文件），通过USB-Blater编程器下载到型号为KX-7C5E+的开发板中，在开发板中对设计的电路进行硬件测试。
3、在EDA技术中，顶层电路和底层电路的含义是什么？答：（1）顶层电路：用于描述所设计的整个电路系统功能的电路，既可以用硬件描述语言方式来设计，也可以将所有的底层电路连接在一起，搭建成一个原理图的方式来设计。
（2）底层电路：用于描述整个电路系统中的某个单一功能的电路，一般用硬件描述语言方式来设计，也可以用IP核来描述。
EDA技术习题集及答案
第一章 EDA概述一、填空题1．2000年推出的Pentium 4微处理器芯片的集成度达——万只晶体管。
2．一般把EDA技术的发展分为——、——和——三个阶段。
3．在EDA发展的——阶段，人们只能借助计算机对电路进行模拟、预测，以及辅助进行集成电路版图编辑、印刷电路板(PcB)布局布线等工作。
4．在EDA发展的——阶段，人们可以将计算机作为单点设计工具，并建立各种单元库，开始用计算机将许多单点工具集成在一起使用。
5．EDA设计流程包括——、——、——和——四个步骤。
6．EDA的设计验证包括——、——和——三个过程。
7．EDA的设计输入主要包括——、——和———。
8．文本输入是指采用——进行电路设计的方式。
9．功能仿真是在设计输入完成之后，选择具体器件进行编译之前进行的逻辑功能验证，因此又称为——。
10．时序仿真是在选择了具体器件并完成布局、布线之后进行的时序关系仿真，因此又称为——或——。
11．当前最流行的并成为1EEE标准的硬件描述语言包括————和——。
12．采用PLD进行的数字系统设计，是基于芯片的设计或称之为——的设计。
13．硬件描述语言HDL给PLD和数字系统的设计带来了更新的设计方法和理念，产生了目前最常用的并称之为——的设计法。
14．EDA工具大致可以分为——、——、———、———和——等五个模块。
15．将硬件描述语吉转化为硬件电路的重要工具软件称为——————。
二、单项选择题1．将设计的系统或电路按照EDA开发软件要求的某种形式表示出来，并送入计算机的过程称为( )。
①设计输入②设计输出③仿真④综合2．一般把EDA技术的发展分为( )几个阶段。
①2 ②3 ③4 ④53．AHDL属于( )描述语言。
①普通硬件②行为③高级④低级4．vHDL属于( )描述语言。
①普通硬件②行为③高级④低级5．包括设计编译和检查、逻辑优化和综合、适配和分割、布局和布线，生成编程数据文件等操作的过程称为( )。
《EDA技术》试题及答案
一、简答题：（30分，每小题5分）1.CPLD和FPGA有什么差异？在实际应用中各有什么特点？答：差异：（1）CPLD：复杂可编程逻辑器件，FPGA：现场可变成门阵列；（2）CPLD：基于乘积项技术的确定型结构，FPGA：基于查找表技术的统计型结构;（3）CPLD：5500 ~ 50000门，FPGA：1K ~ 10M 门。
实际应用中各自的特点：CPLD适用于逻辑密集型中小规模电路，编程数据不丢失，延迟固定，时序稳定；FPGA 适用于数据密集型大规模电路，需用专用的ROM 进行数据配置，布线灵活，但时序特性不稳定2.简述VHDL语言中端口模式IN，OUT，BUFFER和INOUT 各自的特点及OUT，BUFFER与INOUT的主要区别？答：端口模式中各自的含义与特点为：IN：输入，只读；OUT：输出，只写；BUFFER：带反馈的输出，可读可写；INOUT：双向，可读可写。
OUT，BUFFER，INOUT各自的区别：OUT模式下的信号，在程序中只能作为对象被赋值，不能作为源赋给其他信号；BUFFER模式下的信号，在程序中既可作为对象被赋值，又可作为源赋给其他信号，对象和源是同时发生，是同一个信号；INOUT模式下的信号，双向传输，同样既做对象又可作源，但对象和源不是同一个信号。
3.VHDL中有哪3种数据对象？详细说明它们的功能特点以及使用场所。
3种数据对象为：常量、信号、变量。
各自的功能特点和使用场所：常量：代表电路中一个确定的数，如电源、地等。
全局量，信号变量使用的地方都可用信号：代表电路中的某一条硬件连接线，包括输入、输出端口，信号赋值存在延迟。
全局量，使用场所：architecture、package、entitiy。
变量：代表电路中暂存某些值的载体。
变量赋值不存在延迟。
局部量，使用场所：process、function、procedure。
4.数字频率计功能是测量被测信号的频率，测量频率的基本原理是什么？实现的主要逻辑模块有那些？答：频率计测量频率的基本原理是：1秒时间内代测信号的脉冲个数。
EDA考试题题库及答案
EDA考试题题库及答案一、选择题1.一个项目的输入输出端口是定义在(A)A、实体中；B、结构体中；C、任何位置；D、进程中。
2.QuartusII中编译VHDL源程序时要求(C)A、文件名和实体可以不同名；B、文件名和实体名无关；C、文件名和实体名要相同；D、不确定。
3.VHDL语言中变量定义的位置是(D)A、实体中中任何位置；B、实体中特定位置；C、结构体中任何位置；D、结构体中特定位置。
4.可以不必声明而直接引用的数据类型是(C)A、STD_LOGIC；B、STD_LOGIC_VECTOR；C、BIT；D、ARRAY。
5.大规模可编程器件主要有FPGA、CPLD两类，下列对FPGA结构与工作原理的描述中，正确的是(C)A、FPGA全称为复杂可编程逻辑器件；B、FPGA是基于乘积项结构的可编程逻辑器件；C、基于SRAM的FPGA器件，在每次上电后必须进行一次配置；D、在Altera公司生产的器件中，MAX7000系列属FPGA结构。
6.下面不属于顺序语句的是(C)A、IF语句；B、LOOP语句；C、PROCESS语句；D、CASE语句。
7.VHDL语言是一种结构化设计语言；一个设计实体（电路模块）包括实体与结构体两部分，实体体描述的是(A)A、器件外部特性；B、器件的内部功能；C、器件的综合约束；D、器件外部特性与内部功能。
8.进程中的信号赋值语句，其信号更新是(C)A、按顺序完成；B、比变量更快完成；C、在进程的最后完成；D、都不对。
9.在EDA工具中，能完成在目标系统器件上布局布线软件称为(C)A、仿真器B、综合器C、适配器D、下载器10.VHDL常用的库是(A)A、IEEE；B、STD；C、WORK；D、PACKAGE。
11.在VHDL中，用语句(D)表示clock的下降沿。
A、clock'EVENT；B、clock'EVENT AND clock='1'；C、clock='0'；D、clock'EVENT AND clock='0'。
eda习题与答案
eda习题与答案
EDA习题与答案
探索性数据分析（EDA）是数据科学中的一项重要技能，通过对数据进行可视化和统计分析，可以帮助我们更好地理解数据的特征和规律。
在实际应用中，我们经常会遇到各种EDA习题，下面就让我们一起来看看一些常见的EDA习题及其答案。
1. 习题：对一组学生的考试成绩进行EDA，包括成绩的分布、平均分、及格率等统计指标。
答案：首先，我们可以绘制成绩的直方图，以了解成绩的分布情况。
然后计算平均分和及格率，可以通过描述性统计方法来实现。
最后，我们还可以使用箱线图来展示成绩的离散程度和异常值情况。
2. 习题：分析一组房屋价格数据，探索价格的变化趋势和影响因素。
答案：首先，我们可以绘制价格随时间变化的折线图，以了解价格的趋势。
然后可以使用相关系数分析价格与其他因素（如面积、地段、装修等）的关系。
最后，可以利用散点图和回归分析来探讨价格与各种因素之间的关联性。
3. 习题：分析一组销售数据，探索销售额的季节性变化和产品销售额的贡献比例。
答案：首先，可以使用折线图或柱状图来展示销售额随时间的变化情况，以了解销售额的季节性变化。
然后，可以计算各个产品在总销售额中的贡献比例，以了解产品销售情况的分布。
通过以上习题及其答案的分析，我们可以看到EDA在实际应用中的重要性和灵活性。
通过对数据进行可视化和统计分析，我们可以更好地理解数据的特征和
规律，为后续的数据建模和决策提供有力支持。
因此，掌握好EDA技能对于数据科学从业者来说至关重要。
EDA复习题及部分答案
二、名词解释，写出下列缩写的中文（或者英文）含义： 1.FPGA Field－Programmable Gate Array 现场可编程门阵列2 VHDL Very-High-Speed Integrated Circuit Hardware Description Language)甚高速集成电路硬件描述语言3 HDL Hardware Description Language硬件描述语言5 CPLD Complex Programmable Logic Device复杂可编程逻辑器件6 PLD Programmable Logic Device 可编程逻辑器件7 GAL generic array logic通用阵列逻辑8. LAB Logic Array Block逻辑阵列块9. CLB Configurable Logic Block 可配置逻辑模块10 EABEmbedded Array Block 嵌入式阵列块11SOPC System-on-a-Programmable-Chip 可编程片上系统12. LUT Look-Up Table 查找表13. JTAG Joint Test Action Group 联合测试行为组织14.IP Intellectual Property 知识产15.ASIC Application Specific Integrated Circuits 专用集成电路16 .ISP In System Programmable 在系统可编程17. ICR 在电路可重构18. RTL寄存器传输19.EDA电子设计自动化试题一一、简答题第1题：EDA的工程设计流程。
第2题：FPGA和CPLD的开发应用选择应考虑哪些问题？第3题：从适用范围、进程中的赋值行为特性、赋值语句的语法格式三方面比较‚变量‛与‚信号‛。
第4题：(a) 如何描述时钟边沿？(b) VHDL程序代码中的"－－"的语义是什么？(c) 若要使用别的设计者的程序包应当怎么做？二、程序题第1题：分析下列程序段是否有错，如果有请说明错误原因。
EDA课后题答案
EDA课后题答案第⼀章1.什么叫EDA技术？及狭义定义（书P1）Electronic Design Automation--电⼦设计⾃动化。
EDA的⼴义定义范围包括：半导体⼯艺设计⾃动化、可编程器件设计⾃动化、电⼦系统设计⾃动化、印刷电路板设计⾃动化、仿真与测试、故障诊断⾃动化、形式验证⾃动化统称EDA⼯程。
2.EDA发展历程：CAD- CAE -EDA3 .EDA技术的主要内容实现载体（硬件基础）：⼤规模可编程逻辑器件(PLD_Programmable Logic Device)描述⽅式：硬件描述语⾔(HDL_Hard descripation Lauguage，VHDL，Verilog HDL等)设计⼯具：开发软件、开发系统硬件验证：实验开发系统FPGA 在结构上主要分为三个部分，即可编程逻辑单元，可编程输⼊/输出单元和可编程连线三个部分。
CPLD在结构上主要包括三个部分，即可编程逻辑宏单元，可编程输⼊/输出单元和可编程内部连线。
4.硬件描述语⾔(HDL_Hardware Description Language)VHDL：IEEE标准硬件描述语⾔，在电⼦⼯程领域，已成为事实上的通⽤硬件描述语⾔。
系统级抽象描述能⼒较强。
Verilog：⽀持的EDA⼯具较多，适⽤于RTL级和门电路级的描述，其综合过程较VHDL 稍简单，门级开关电路描述能级较强，但其在⾼级描述⽅⾯不如VHDL。
ABEL：⼀种⽀持各种不同输⼊⽅式的HDL，系统级抽象描述能⼒差，适应于门级电路描述。
5. 仿真⼯具功能仿真（也叫前仿真、系统级仿真、⾏为仿真）验证系统的功能。
时序仿真（也叫后仿真、电路级仿真）：验证系统的时序特性、系统性能。
6. EDA的⼯程设计流程（P8）第⼆章1.在系统可编程技术(ISP)定义ISP(In_System Programmability/Programming)是指对器件、电路板、整个电⼦系统进⾏逻辑重构和修改功能的能⼒。
eda考试试题和答案
eda考试试题和答案**EDA考试试题和答案**一、单项选择题（每题2分，共20分）1. EDA技术中，“EDA”代表的是以下哪个选项？A. 电子设计自动化B. 电子数据自动化C. 电子设计自动化D. 电子文档自动化答案：A2. 在EDA软件中，用于绘制电路原理图的软件模块通常被称为什么？A. PCB LayoutB. Schematic CaptureC. SimulationD. FPGA Programming答案：B3. 下列哪个不是EDA软件的主要功能？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械设计答案：D4. 在EDA技术中，PCB指的是什么？A. 印刷电路板B. 个人计算机板C. 电源控制板D. 处理器控制板答案：A5. 在EDA软件中，用于进行电路仿真分析的模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：C6. EDA技术中，FPGA代表什么？A. 现场可编程逻辑阵列B. 固定逻辑阵列C. 现场可编程门阵列D. 固定可编程逻辑阵列答案：C7. 在EDA技术中，以下哪个不是PCB设计的基本步骤？A. 原理图绘制B. 电路仿真C. 版图设计D. 机械加工答案：D8. 在EDA软件中，用于生成PCB版图的软件模块通常被称为什么？A. Schematic CaptureB. PCB LayoutC. SimulationD. FPGA Programming答案：B9. 在EDA技术中，以下哪个不是电路仿真分析的常用软件？A. PSpiceB. MultisimC. AutoCADD. LTspice答案：C10. EDA技术中，以下哪个不是版图设计中常用的文件格式？A. .dxfB. .gdsC. .pdfD. .drill答案：C二、多项选择题（每题3分，共15分）11. EDA技术中，以下哪些是电路仿真分析时需要考虑的因素？A. 元件模型B. 电源电压C. 机械结构D. 温度变化答案：A, B, D12. 在EDA软件中，以下哪些是版图设计时需要考虑的因素？A. 元件布局B. 走线宽度C. 电源管理D. 信号完整性答案：A, B, D13. EDA技术中，以下哪些是FPGA设计时需要考虑的因素？A. 逻辑门数量B. 时钟频率C. 电源管理D. 散热设计答案：A, B, C, D14. 在EDA技术中，以下哪些是PCB设计时需要考虑的因素？A. 层数B. 板厚C. 元件封装D. 机械加工答案：A, B, C15. EDA技术中，以下哪些是电路设计时需要考虑的因素？A. 信号完整性B. 电源完整性C. 电磁兼容性D. 机械兼容性答案：A, B, C三、判断题（每题2分，共10分）16. EDA技术可以完全替代传统的手工电路设计方法。
EDA试题答案
学习使人进步1.1.1（1）什么叫EDA（P1）？EDA技术是一种以计算机为工作平台，结合计算机图形学、拓扑逻辑学、计算方法学及人工智能等多项计算机应用科学的最新成果而开发出来的一套软件工具。
1.1.2（2）EDA技术在硬件硬件方面融合了哪些技术（P1）？大规模集成电路制造技术、IC版图设计技术、ASIC（专用集成电路）测试和封装技术、FPGA和CPLD编程下载技术、自动测试技术等1.1.3（3）EDA技术在计算机辅助工程方面融合了哪些技术（P1）？计算机辅助设计（CAD）、计算机辅助制造（CAM）、计算机辅助测试(CAT)、计算机辅助工程（CAE）技术以及多种计算机语言的设计概念。
1.1.4（4）EDA技术在现代电子学方面融合了哪些内容（P1）？如：电子线路设计理论、数字信号处理技术、嵌入式系统和计算机设计技术、数字系统建模和优化技术及微波技术等1.1.5（5）EDA技术在21世纪的突出表现有哪5个方面（P2）？●使电子设计产品以自主知识产权方式得以明确表达和确认成为可能。
●在仿真验证和设计两方面都支持标准硬件描述语言的功能强大的EDA软件不断推出。
●电子技术全方位进入EDA领域。
●EDA使得电子领域各学科的界限更加模糊，更加互为包容。
●不断推出更大规模的FPGA和CPLD。
●基于EDA工具的用于ASIC设计的标准单元已涵盖大规模电子系统及复杂IP核模块。
●软硬件IP核在电子领域得以进一步确认。
●SoC高效率低成本设计技术日益成熟。
●系统级、行为验证级硬件描述语言使复杂电子系统的设计特别是验证趋于高效和简单。
1.2.1（6）画图说明EDA技术实现目标是什么（P3）？1.3.1（7）目前常用的HDL主要有哪些？其中使用最多的是谁（P4）？VHDL；Verilog HDL；SystemVerilog ；System C1.3.2（8）与Verilog相比VHDL有哪两方面优势？有哪三方面不足（P5）？优势：1.语法比Verilog更严谨，通过EDA工具自动语法检查，以排除许多设计中的疏忽；2.有很好的行为级描述能力和一定的系统级描述能力，而Verilog建模时，行为与系统级抽象及相关描述能力不及VHDL。
（完整word版）EDA技术题库
（完整word版）EDA技术题库EDA技术题库⼀．填空题1. Verilog 的基本设计单元是模块。
它是由两部分组成，⼀部分描述接⼝；另⼀部分描述逻辑功能，即定义输⼊是如何影响输出的。
2. ⽤assign 描述的语句我们⼀般称之为组合逻辑，并且它们是属于并⾏语句，即于语句的书写次序⽆关。
⽽⽤always 描述的语句我们⼀般称之为组合逻辑或时序逻辑，并且它们是属于串⾏语句，即于语句的书写有关。
3．在case 语句中⾄少要有⼀条default 语句。
4. 已知x=4'b1001,y=4 '0110,则x的4位补码为4'b1111,⽽y的4位的补码为4 'b0110。
5. 两个进程之间是并⾏语句。
⽽在Always 中的语句则是顺序语句。
6. 综合是将⾼层次上描述的电⼦系统转换为低层次上描述的电⼦系统，以便于系统的具体硬件实现。
综合器是能⾃动将⾼层次的表述（系统级、⾏为级）转化为低层次的表述（门级、结构级）的计算机程序7. 设计输⼊的⽅式有原理图、硬件描述语⾔、状态图以及波形图。
8. 按照仿真的电路描述级别的不同，HDL 仿真器可以完成：系统级仿真，⾏为级仿真，RTL 级仿真，门级（时序）仿真。
按照仿真是否考虑硬件延时分类，可以分为：功能仿真和时序仿真。
仿真器可分为基于元件（逻辑门）仿真器和基于HDL语⾔的仿真器9. IP核是知识产权核或知识产权模块，在EDA技术中具有⼗分重要的地位。
半导体产业的IP定义为⽤于ASIC或FPGA中的预先设计好的电路功能模块。
IP分为软IP、固IP和硬IP。
10. 可编程逻辑器件PLD是⼀种通过⽤户编程或配置实现所需逻辑功能的逻辑器件，也就是说⽤户可以根据⾃⼰的需求，通过EDA开发技术对其硬件结构和⼯作⽅式进⾏重构，重新设计其逻辑功能11. 两种可编程逻辑结构是基于与- 或阵列可编程结构（乘积项逻辑可编程结构）、基于SRAM 查找表的可编程逻辑结构12. PLD按集成度分类：简单PLD复杂PLD按结构分类：基于“与-或”阵列结构的器件、基于查找表结构的器件；从编程⼯艺上分类：熔丝型、反熔丝型、EPROh型、EEPRO型、SRAM 型、Flash 型13. Verilog 的端⼝模式有三种：输⼊端⼝、输出端⼝、双向端⼝，对应的端⼝定义关键词分别是：input 、output 、inout14. Verilog 中常⽤有两种变量：寄存器型变量（⽤reg 定义）、⽹线型变量（⽤wire 定义）15. Verilog 有两种赋值⽅式：阻塞式赋值（=）、⾮阻塞式赋值（<=）16. Verilog 有四种循环语句：for 语句、repeat 语句、while 语句、forever 语句17.Verilog 的描述风格：RTL 描述、数据流描述、⾏为描述、结构描述18. 从状态机的信号输出⽅式上分，有Mealy 型和Moore 型两种状态机；从状态机的描述结构上分，有单过程状态机和多过程状态机；从状态机表达⽅式上分，有符号化状态机和确定状态编码的状态机；从状态机编码⽅式上分，有顺序编码状态机、⼀位热码编码状态机或其他编码⽅式状态机。
《EDA技术》习题(解答)5
《EDA技术》习题（解答）5《EDA技术》习题5 习题5-1 归纳利用Quartus II进行VHDL文本输入设计的流程：从文件输入一直到SignalTap II测试。
P95~P115答：1 建立工作库文件夹和编辑设计文件；2 创建工程；3 编译前设置；4 全程编译；5 时序仿真；6 引脚锁定；7 配置文件下载；8 打开SignalTap II编辑窗口；9 调入SignalTap II的待测信号；10 SignalTap II参数设置；11 SignalTap II参数设置文件存盘；12 带有SignalTap II测试信息的编译下载；13 启动SignalTap II进行采样与分析；14 SignalTap II的其他设置和控制方法。
5-2 由图5-40和图5-41，详细说明工程设计CNT10的硬件工作情况。
P114~P115答：图5-40给出工程设计CNT10的十进制计数工作情况；当计数CQ或CQI到9时,计数进位COUT输出正脉冲。
图5-41给出工程设计CNT10的十进制计数和内部计数节点CQI计数线性递增的信号波形的工作情况。
5-3 如何为设计中的SignalTap II加入独立采样时钟?试给出完整的程序和对它的实测结果。
P115答：为SignalTap II提供独立时钟的方法是在顶层文件的实体中增加一个时钟输入端口，如语句:LOGC_CLK:IN STD_LOGIC;在此实体中不必对其功能和连接具体定义，而在SignalTap II的参数设置中则可以选择LOGC_CLK为采样时钟。
5-4 参考QuartusII的Help，详细说明Assignments菜单中Settings对话框的功能。
(1)说明其中的Timing Requirements&Qptions的功能、他用方法和检测途经。
Specifying Timing Requirements and Options (Classic Timing Analyzer)You can specify timing requirements for Classic timing analysis that help you achieve the desired speed performance and other timing characteristics for the entire project, for specific design entities, or for individual clocks, nodes, and pins.When you specify either project-wide or individual timing requirements,the Fitter optimizes the placement of logic in the device in order to meetyour timing goals. You can use the Timing wizard or the Timing Analysis Settingscommand to easilyspecify all project-wide timing requirements, or you can use the Assignment Editor to assign individual clock or I/O timing requirements to specific entities, nodes, and pins, or to all valid nodes included in a wildcard or assignment group assignment. To specify project-wide timing requirements:1. On the Assignments menu, click Settings.2. In the Category list, select Timing Analysis Settings.3. To specify project-wide tSU, tH, tCO, and/or tPD timing requirements, specify valuesunder Delay requirements.4. To specify project-wide minimum delay requirements, specify options underMinimum delay requirements.5. Under Clock Settings, select Default required fmax.6. In the Default required fmax box, type the value of the required fMAX and select atime unit from the list.7. If you want to specify options for cutting or reporting certain types of timing pathsglobally, enabling recovery/removal analysis, enabling clock latency, and reporting unconstrained timing paths, follow these steps: 8. Click OK. To specify clock settings:1. On the Assignments menu, click Settings.2. In the Category list, select Timing Analysis Settings.3. Under Clock Settings, click Individual Clocks.4. Click New.5. In the New Clock Settings dialog box, type a name for the new clock settings in theClock settings name box.6. To assign the clock settings to a clock signal in the design, type a clock node name inthe Applies to node box, or click Browse... to select a node name usingthe Node Finder.7. If you want to specify timing requirements for an absolute clock,follow these steps: 8. If you have already specified timing requirements for an absolute clock, and you wantto specify timing requirements for a derived clock, follow these steps: 9. In the New Clock Settings dialog box, click OK. 10. In the Individual Clocks dialog box, click OK. 11. In the Settings dialog box, click OK. To specify individual timing requirements:1. On the Assignments menu, click Assignment Editor.2. In the Category bar, select Timing to indicate the category of assignment you wishto make.3. In the spreadsheet, select the To cell and perform one of the following steps:? Type a node name and/or wildcard that identifies the destination node(s) you want to assign.? Double-click the To cell and click Node Finder to use the Node Finder to enter a node name.? Double-click the To cell, click the arrow that appears on the right side of the cell, and click Select Assignment Group to enter an existing assignment group name.4. To specify an assignment source, repeat step 3 to specify the source name in theFrom cell.5. In the spreadsheet, double-click the Assignment Name cell and select the timingassignment you wish to make.6. For assignments that require a value, double-click the Value cell and type or selectthe appropriate assignment value.To specify timing analysis reporting restrictions: 1. On the Assignments menu, click Settings.2. In the Category list, double-click Timing Analysis Settings.3. Click Timing Analyzer Reporting.4. To specify the range of timing analysis information reported, specify one or moreoptions in the Timing Analyzer Reporting page. 5. Click OK.(2)说明其中的Compilation Process的功能和使用方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章
1-1 EDA技术与ASIC设计和FPGA开发有什么关系?FPGA/CPLD在ASIC设计中有什么用途?
答：利用EDA技术进行电子系统设计的最后目标是完成专用集成电路ASIC的设计和实现；FPGA和CPLD是实现这一途径的主流器件。
FPGA和CPLD通常也被称为可编程专用IC，或可编程ASIC。
FPGA和CPLD的应用是EDA技术有机融合软硬件电子设计技术、SoC（片上系统）和ASIC设计，以及对自动设计与自动实现最典型的诠释。
FPGA/CPLD在ASIC设计中，属于可编程ASIC的逻辑器件；使设计效率大为提高，上市的时间大为缩短。
1-2与软件描述语言相比，VHDL有什么特点? P6
答：编译器将软件程序翻译成基于某种特定CPU的机器代码，这种代码仅限于这种CPU而不能移植，并且机器代码不代表硬件结构，更不能改变CPU的硬件结构，只能被动地为其特定的硬件电路结构所利用。
综合器将VHDL程序转化的目标是底层的电路结构网表文件，这种满足VHDL设计程序功能描述的电路结构，不依赖于任何特定硬件环境；具有相对独立性。
综合器在将VHDL(硬件描述语言)表达的电路功能转化成具体的电路结构网表过程中，具有明显的能动性和创造性，它不是机械的一一对应式的“翻译”，而是根据设计库、工艺库以及预先设置的各类约束条件，选择最优的方式完成电路结构的设计。
l-3什么是综合?有哪些类型?综合在电子设计自动化中的地位是什么? P5
什么是综合? 答：在电子设计领域中综合的概念可以表示为：将用行为和功能层次表达的电子系统转换为低层次的便于具体实现的模块组合装配的过程。
有哪些类型?答：(1)从自然语言转换到VHDL语言算法表示，即自然语言综合。
(2)从算法表示转换到寄存器传输级(RegisterTransport Level，RTL)，即从行为域到结构域的综合，即行为综合。
(3)从RTL级表示转换到逻辑门(包括触发器)的表示，即逻辑综合。
(4)从逻辑门表示转换到版图表示(ASIC设计)，或转换到FPGA的配置网表文件，可称为版图综合或结构综合。
综合在电子设计自动化中的地位是什么?答：是核心地位（见图1-3）。
综合器具有更复杂的工作环境，综合器在接受VHDL程序并准备对其综合前，必须获得与最终实现设计电路硬件特征相关的工艺库信息，以及获得优化综合的诸多约束条件信息；根据工艺库和约束条件信息，将VHDL程序转化成电路实现的相关信息。
1-4在EDA技术中，自顶向下的设计方法的重要意义是什么? P7~10
答：在EDA技术应用中，自顶向下的设计方法，就是在整个设计流程中各设计环节逐步求精的过程。
1-5 IP在EDA技术的应用和发展中的意义是什么? P11~12
答：IP核具有规范的接口协议，良好的可移植与可测试性，为系统开发提供了可靠的保证。
1-6 叙述EDA的FPGA/CPLD设计流程。
P13~16
答：1.设计输入(原理图/HDL文本编辑)；2.综合；3.适配；4.时序仿真与功能仿真；5.编程下载；6.硬件测试。
第二章
2-1 OLMC（输出逻辑宏单元）有何功能?说明GAL是怎样实现可编程组合电路与时序电路的。
P34~36
OLMC有何功能? 答：OLMC单元设有多种组态，可配置成专用组合输出、专用输入、组合输出双向口、寄存器输出、寄存器输出双向口等。
说明GAL是怎样实现可编程组合电路与时序电路的? 答：GAL（通用阵列逻辑器件）是通过对其中的OLMC（输出逻辑宏单元）的编程和三种模式配置（寄存器模式、复合模式、简单模式），实现组合电路与时序电路设计的。
2-2 什么是基于乘积项的可编程逻辑结构? P33~34，40
答：GAL、CPLD之类都是基于乘积项的可编程结构；即包含有可编程与阵列和固定的或阵列的PAL（可编程阵列逻辑）器件构成。
2-4 与传统的测试技术相比，边界扫描技术有何优点? P47~50
答：使用BST（边界扫描测试）规范测试，不必使用物理探针，可在器件正常工作时在系统捕获测量的功能数据。
克服传统的外探针测试法和“针床”夹具测试法来无法对IC内部节点无法测试的难题。
2-5 解释编程与配置这两个概念。
P58
答：编程：基于电可擦除存储单元的EEPROM或Flash技术。
CPLD一股使用此技术进行编程。
CPLD被编程后改变了电可擦除存储单元中的信息，掉电后可保存。
电可擦除编程工艺的优点是编程后信息不会因掉电而丢失，但编程次数有限，编程的速度不快。
配置：基于SRAM查找表的编程单元。
编程信息是保存在SRAM中的，SRAM在掉电后编程信息立即丢失，在下次上电后，还需要重新载入编程信息。
大部分FPGA采用该种编程工艺。
该类器件的编程一般称为配置。
对于SRAM型FPGA来说，配置次数无限，且速度快；在加电时可随时更改逻辑；下载信息的保密性也不如电可擦除的编程。
2-6 请参阅相关资料，并回答问题：按本章给出的归类方式，将基于乘积项的可编程逻辑结构的PLD器件归类为CPLD；将基于查找表的可编程逻辑结构的PLD器什归类为FPGA，那么，APEX系列属于什么类型PLD器件? MAX II系列又属于什么类型的PLD器件?为什么? P54~56
答：APEX(Advanced Logic Element Matrix)系列属于FPGA类型PLD器件；编程信息存于SRAM中。
MAX II系列属于CPLD类型的PLD器件；编程信息存于EEPROM中。
第四章
4-1 归纳利用Quartus II进行VHDL文本输入设计的流程：从文件输入一直到SignalTap II 测试。
P95~P115
答：1 建立工作库文件夹和编辑设计文件；2 创建工程；3 编译前设置；4 全程编译；
5 时序仿真；
6 引脚锁定；
7 配置文件下载；
8 打开SignalTap II编辑窗口；
9 调入SignalTap II的待测信号；10 SignalTap II参数设置；11 SignalTap II参数设置文件存盘；12 带有SignalTap II测试信息的编译下载；13 启动SignalTap II进行采样与分析；
14 SignalTap II的其他设置和控制方法。
第五章
5-1 什么是固有延时?什么是惯性延时?P150~151
答：固有延时(Inertial Delay)也称为惯性延时，固有延时的主要物理机制是分布电容效应。
5-2 δ是什么?在VHDL中，δ有什么用处?P152
δ是什么? 答：在VHDL仿真和综合器中，默认的固有延时量（它在数学上是一个无穷小量），被称为δ延时。
在VHDL中，δ有什么用处?答：在VHDL信号赋值中未给出固有延时情况下，VHDL仿真器和综合器将自动为系统中的信号赋值配置一足够小而又能满足逻辑排序的延时量δ；使并行语句和顺序语句中的并列赋值逻辑得以正确执行。
5-4 P128~P129
答：变量：变量是一个局部量，只能在进程和子程序中使用。
变量不能将信息带出对它做出定义的当前结构。
变量的赋值是一种理想化的数据传输，是立即发生的，不存在任何延时行为。
变量的主要作用是在进程中作为临时的数据存储单元。
信号：信号是描述硬件系统的基本数据对象，其性质类似于连接线；可作为设计实体中并行语句模块间的信息交流通道。
信号不但可以容纳当前值，也可以保持历史值；与触发器的记忆功能有很好的对应关系。
5-5 什么是重载函数?重载算符有何用处?如何调用重载算符函数?
答：（1）什么是重载函数? 根据操作对象变换处理功能。
（2）重载算符有何用处? 用于两个不同类型的操作数据自动转换成同种数据类型，并进行运算处理。
（3）如何调用重载算符函数?采用隐式方式调用，无需事先声明。
5-6在VHDL设计中，给时序电路清零(复位)有两种力方法，它们是什么?
解：设Q定义成信号，一种方法：Q<=“000…000”；其中“000…000”反映出信号Q的位宽度。
第二种方法：Q<=(OTHERS=>‘0’)；其中OTHERS=>‘0’不需要给出信号Q的位宽度，即可对Q清零。
