减速器说明书

合集下载

一级单级圆柱齿轮减速器说明书

一级单级圆柱齿轮减速器说明书一级单级圆柱齿轮减速器是一种常用的传动装置，被广泛应用于各种机械设备中。

它通过齿轮的啮合来实现传动的目的，将高速旋转的输入轴转换为低速高扭矩的输出轴。

本篇说明书将详细介绍一级单级圆柱齿轮减速器的结构、工作原理、安装要点以及维护保养等方面的内容，以帮助读者对其有更全面的了解和正确的使用。

一、结构介绍一级单级圆柱齿轮减速器由输入轴、输出轴、齿轮、轴承、外壳等部分组成。

其主要部件是两个相互啮合的圆柱齿轮，一个为输入轴上的驱动齿轮，另一个为输出轴上的从动齿轮。

它们通过齿轮啮合的角度和齿轮的齿数来实现不同的减速比。

二、工作原理当输入轴以一定的转速带动驱动齿轮旋转时，通过齿轮的啮合作用，从动齿轮也开始旋转。

由于从动齿轮的齿数较大，因此它转速较低，但扭矩较大。

这样就实现了输入轴高速旋转到输出轴低速高扭矩的转换。

三、安装要点1. 在安装前，应先清理减速器内部的油污和杂物，保持清洁。

2. 安装时应注意减速器的方向和位置，确保输入轴和输出轴的轴线对称，保持正确的啮合角度和齿轮间隙。

3. 在连接输入轴和输出轴时，应使用合适的联轴节或刚性联接件，保证转动的稳定性和可靠性。

4. 安装完成后，应检查并调整齿轮的啮合程度，确保减速器的工作顺畅。

四、维护保养1. 定期更换齿轮减速器内部的润滑油，并注意油品的选择与规定。

2. 清洁减速器表面的杂物和灰尘，并定期检查减速器的工作状态，如有异常应及时处理。

3. 轴承和齿轮的润滑脂应保持适当的润滑，不得过多或过少。

4. 若发现齿轮出现磨损或断裂等问题，应及时更换或修复，以免影响减速器的正常工作。

通过本篇说明书的详细介绍，相信读者对一级单级圆柱齿轮减速器有了更全面的认识。

在使用和维护中，我们应该严格按照要求进行操作，注意安装要点和维护保养的工作，从而提高减速器的工作效率和使用寿命，确保机械设备的正常运行。

60JS减速器说明书

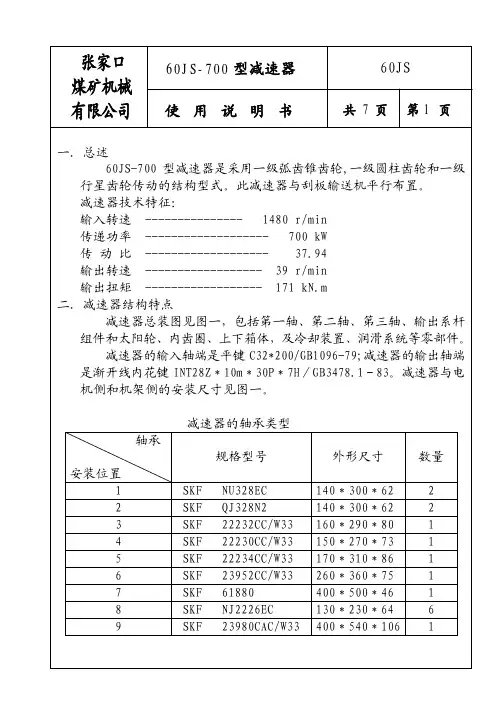

使用说明书第2页共7页三．减速器的润滑60JS－700型减速器使用N680极压工业齿轮油（GB3141）润滑。

减速器箱体内部相通（大油池和一轴处小油池由两方孔沟通），齿轮和轴承靠搅油飞溅润滑，一轴脖颈处靠6YB润滑泵循环润滑。

6YB润滑泵的工作原理：6YB装在第二轴上，靠此轴的旋转作为动力使润滑泵工作，从大油池吸油通过管路排到一轴轴承杯处，使一轴脖颈处润滑油循环起来，起到润滑和冷却轴承的目的。

当减速器上下箱体倒置使用时，透气塞和放油塞互换，尤其应注意的是，6YB润滑泵吸油管重新安装，使吸油管总是装在箱体的下部。

减速器在运输过程中是不装油的，使用之前，要用同牌号润滑油清洗，排净后再注入工作油到正确油位（见图一），注油时应使用滤网，确保润滑油无尘注入。

箱体上部装有透气塞，保证其小孔通畅排气。

不要给减速器超量注油，超量注油会引起工作温度升高，影响减速器的工作性能。

减速器首次工作200小时后，应该把旧油排掉，用同牌号油冲洗后再注入新油，以后每工作5个月或2000小时后再重新换油，遵循泄油、冲洗、再注油原则。

减速器工作温度一般低于90℃，若减速器的工作温度持续高于该温度，那么，油的更换周期要缩短，必要时与供货商联系，以求得指导。

注意，减速器至少工作4小时后，油中的温度才能被确认为是工作温度。

经常检查油位，发现渗漏马上解决，并添入润滑油到正确油位，并检查透气塞是否通畅排气。

减速器长期不用而贮存时，箱体内必须注满同牌号的润滑油，机加工表面涂油脂。

库存时减速器输入轴必须转动若干次，确保输出轴至少转动一周，这项工作每月至少做一次。

使用前堵塞换成透气塞，按照排油、清洗、再注油程序进行。

四．减速器的冷却系统减速器上配有两种四个可拆卸的外装式冷却器（见图一），该冷却系统为串联式，即冷却水通过高压软管从一个冷却器循环到另一个冷却器，最后排出。

使用说明书第3页共7页冷却器在组装前已经做过压力试验，在8Mpa压力条件下保持30分钟没有渗漏，否则不预安装。

Shimpo 减速器产品说明书

2SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Cross sectional view of a precision backlashReducer. The two piece pin housing provides the ability to preload one wheel against the other, reducing the output shaft backlash to less than 6 arc-min. The extra support bearing prevents fretting corrosion between the quill input shaft and the motor shaft. The long output shaft bearing span provides exceptional overhung load capabilities.Internal pinWheelsCarrier pins Input shaftEccentric roller bearingsMounting housingdimensions equivalent to those of the SM Cyclo® product. Your Shimpo reducer can be dropped in to replace the other brand with no modifications to your mounting plate! This dimensional change is only available on base-mounted units. When ordering, specify the “DI” option.Great Features, Precision3SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Features & BenefitsDesign FeaturesOperational BenefitsMounting OptionsBase Mount Flange Mount Ring Mount4SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************5SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Model Examples6SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Selection Procedure for Induction Motor Applications1. Determine the load classification from the Load Classification Table on page 8.2. Select theprime mover. 3. Calculate the required reduction ratio by dividing the input shaft rpm by the required output shaft rpm. 4.If selecting the reducer by HP , determine the design HP by multiplying the motor HP by the service factor. If selecting the reducer by torque, determine the design torque by multiplying the required load torque by the service factor.5. Select the6. Select the required input type from page 9.7. Select the required mounting type from page 9.8. Select the required mounting position from page9.9. Check the overhung and/or thrust loads on shafts if connected to the load by either a sprocket, sheave, pulley, or gear (pages 28 - 29).10. Configure the model number (page 9), noting any unusual operating or ambient conditions. Contact SHIMPO Drives Customer Service for questionable items, or applications assistance.Service Factor TableNote: AGMA service factors shown are the American Gear Manufacturers' recommendations for conventional gear reducers.7SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Selection Procedure for Servo Motor Applications1. Determine the load classification from the Load Classification Table on page 8.2.Reducer service factor from the Service Factor Table (below) for the 3. Calculate the required reduction ratio by dividing the rated servo motor speed (rpm) by the required output shaft rpm.4.Reducer from the selection table based on servo motor rated speed and tentative selection. 5.Reducer (T1) as shown in our rating tables.6.7. Select the required mounting type from page 9. 8. Select the required mounting position from page 9.9. Check the overhung and/or thrust loads on the output shaft if connected to the load by either a sprocket, sheave, pulley, or gear (pages 28 - 29).10. Configure the model number (page 9), noting backlash and any unusual operating or ambient conditions. Contact SHIMPO Drives Customer Service for questionable items, or applications assistance.8SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Load Classification Table....................................................................................... ....................................... ................................................ ............................................................................ ...................................... ............................................. ............................. .................................... .................................. ...................................... ........................... ................. ............................................ .............................. ............................ ............................................... ......................................... .................................................. ............................................. ............................................... ................................................ ................................................ ............................................... ......................................... .................................................. ............................................. ............................................... ................................................ .......................... ................................................ .................................. ............................................... ............................................. ................................... ................................ ...................................... ...................................... ................................... .................................. ................................................... ............................................... ..................................... ................................................................. ......................................... ..................... ............................................. .................................... ........................................... ................................. ...................... ........................ ........................ ...................... ........................................ ............................................. ............................ ......................................... ....................................... ........................... ....................................... .................................. .................................... ................................... .......................... .............................. ..................... ............................................... .................................................. .................................................. .................................. ............................................... ....................................... ................................. .................................... ........................................ .............................. ...................................... .................... .......................... ..................... .................................. ...... ............................. ................ ................................. ........................... ............................. ...................................... ....................................... .................................... ......................................... ......................................... ............................ ....................... .......................... ......................... ............................. ......................... ......................... .......................... ....................................... ....................................... ................................. ........... ........ .......................... ................................... ..................... ............................ ........................... ................................... ......................................... .................................. .............................. ................................... ............ ..................................... .............. ........................... ................................... .............................. .................... ................. ........................... ....................................... ............................................ ............................... .......................................................... ................................................... ............................................................... ................................................. ............................................. .................................................. ............................. .......... .......... ............................. ............................... ......................................................................... .......................... ................................................................. ...................................... .................................. ...................................................................... ................................................................... ................. ....................................... .............................................. ......................................................................... ................................................................................. .................................... ............................................ .......................................... ............................................ ................................. ................................................. ................................... ..................................... ..................... .................................................................................. ....................................... ................................. ...................... ....................... ....... ................................ ............................... .......................... ......................... ................................................ ............................. ................. .......................................... ................... ............ ........................... ..................................... ........................... .................................. ........................ .................................. ................................ ....................... ............................ ....................................... ................................. ..................................... .................. ..................... .............................. ........................... ....................................... .......................................... ........................................ .............................. .............................. .......................................... .............................................. ............................ ........ .............................................. ........................................... ........................................... ................................................. .................................... ........................................... ........................................... .......................................... .................................. ........................................... ........ .......................................................U - Uniform LoadM - Moderate LoadH - Heavy Shock Load* In view of varying load conditions, it is suggested that these applications be carefully reviewed before a final selection is made.**Check safety codes and refer to SHIMPO Drives Customer Service.AGITATORSPure Liquids ULiquids and Solids M Liquids - Variable Density M Semi-liquids Variable Density M*BLOWERCentrifugal ULobe MVane UBREWING and DISTILLINGBottling Machinery UBrew Kettles - Continuous Duty UCookers - Continuous Duty U Mash Tubs - Continuous Duty U Scale Hopper Frequent Starts M CAN FILLING MACHINES UCANE KNIVES M CAR DUMPERS HCAR PULLERS - Intermittent Duty UCLARIFIERS UCLASSIFIERS M CLAY WORKING MACHINERY Brick Press HBriquette Machine H Clay Working Machinery M Pug Mill M COMPRESSORS Centrifugal Lobe Reciprocating Multi-Cylinder M*Single Cylinder H*CONVEYORS – UNIFORMLY LOADED OR FED Apron M Assembly MBelt M Bucket M Chain U Flight U Oven UCONVEYORS – HEAVY DUTY NOT UNIFORMLY FED Apron M Assembly M Belt M Bucket M Chain M Flight M Live Roll (Package) MOven M Reciprocating H Screw M Shaker H CRANES and HOISTS Main Hoists Heavy Duty H Medium Duty M Reversing M Skip Hoists M Trolley Drive M* Bridge Drive M*CRUSHERS Ore H Stone H DREDGES Cable Reels M Conveyors MCutter Head Drives H Jig Drives HManeuvering Winches MPumps MScreen Drive HStackers MUtility Winches MELEVATORS Bucket - Uniform load U Bucket - Heavy load M Bucket - Continuous U Centrifugal Discharge U Escalators U Freight M Gravity Discharge U Man Lifts ** Passenger ** Service - Hand Lift H FANS Centrifugal M Cooling Towers ** Induced Draft M Forced Draft ** Induced Draft M Large (Mine, etc.) M* Large Industrial M* Light (Small Diameter) U FEEDERS Apron M Belt M Disc U Reciprocating H Screw M FOOD INDUSTRY Beet Slicer M Cereal Cooker U Dough Mixer M Meat Grinders M GENERATORS - (Not Welding) U HAMMER MILLS H LAUNDRY WASHERS Reversing M LAUNDRY TUMBLERS M LINE SHAFTS Heavy Shock Load H Moderate Shock Load M Uniform Load U LUMBER INDUSTRY Barker - Hydraulic - Mechanical M Burner Conveyor M Chain Saw and Drag Saw H Chain Transfer H Craneway Transfer H De-Barking Drum H Edger Feed M Gang Feed M Green Chain M Live Rolls H Log Deck H Log Haul - Incline H Log Haul - Well Type H Log Turning Device H Main Log Conveyor H Off Bearing Rolls M Planer Feed Chains M Planer Floor Chains M Planer Tilting Hoist M Re-saw Merry-Go-Round Conveyor M Roll Cases H Slab Conveyor H Small Waste Conveyor - Belt U Small Waste Conveyor - Chain M Log Turning Device H Sorting Table M Tipple Hoist Conveyor M Tipple Hoist Drive M Transfer Conveyor H Transfer Rolls H Tray Drive M Trimmer Feed M Waste Conveyor M MACHINE TOOLS Bending Roll M Notching Press - Belt Driven * Plate Planer H Punch Press - Gear Driven H Tapping Machines H Other Machine Tools Main Drives M Auxiliary Drives U METAL MILLS Draw Bench - Carriage H Draw Bench - Main Drive M Forming Machines H Pinch Dryer & Scrubber Rolls, Reversing * Slitters M* Table Conveyors Non-reversing M Reversing H Wire Drawing & Flattening Machine M Wire Winding Machine M MILLS, ROTARY TYPE Ball HCement Kilns **Dryers & Coolers M Kilns MPebble HRod HTumbling Barrels HMIXERS Concrete Mixers, Continuous M Concrete Mixers, Intermittent U Constant Density U Variable Density MOIL INDUSTRY Chillers MOil Well Pumping ** Paraffin Filter Press MRotary Kilns M PAPER MILLS Agitators (Mixers) MBarker Auxiliaries, Hydraulic M Barker, Mechanical MBarking Drum HBeater & Pulper M Bleacher U UCalendars MCalendars - Super H Converting Machines, except Cutters, Platers MConveyors UCouch MCutters, Platers H Cylinders MDryers M Felt Stretcher MFelt Whipper HJordans HLog Haul HPresses UPulp Machines MReel MStock Chests MSuction Roll UWashers & Thickeners MWinders U PRINTING PRESSES U PULLERS Barge Haul M PUMPS Centrifugal H Proportioning M* Reciprocating Single Acting 3 or more Cylinders M Double Acting 2 or more Cylinders * Single Acting 1 or 2 Cylinders * Double Acting * Single Cylinder * Rotary - Gear Type H Rotary - Lobe, Vane H RUBBER INDUSTRY Mixer H Rubber Calendar M Rubber Mill (2 or more) M* Sheeter M* Tire Building Machines ** Tire & Tube Press Openers ** Tubers & Strainers M SEWAGE DISPOSAL EQUIPMENT Bar Screens H Chemical Feeders H Collectors, Circuline or Straight Line H Dewatering Screens M Grit Collectors H Scum Breakers M Slow or Rapid Mixers M Sludge Collectors U Thickeners M Vacuum Filters M SCREENS Air Washing U Rotary - Stone or Gravel M Traveling Water Intake U SLABPUSHERS M STEERING GEAR M STOKERS U TEXTILE INDUSTRY Batchers M Calendars M Card Machines M* Cloth Finishing Machines, (washers, pads, tenters, dryers, calendars, etc.) M Dry Cans M Dryers M Dyeing Machinery M Knitting Machines (looms, etc.) * Looms M Mangles M Nappers M Pads M Range Drives * Slashers M Soapers M Spinners M Tenter Frames M Washers M Winders (Other than Batchers) M Yarn Preparatory Machines(Cards, Spinners, Slashers, etc.) M WINDLASS M*9SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Model Number Chart for Induction Motor Reducers.......................Shovel Base InputFor coupling style C-Face adapters, please change “C” to “A” in theordering codeFor top mount adapters, please change “S” to “T” in the orderingcode......................................................................................... ................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................ .....................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................Standard Quill Style NEMA C-Face InputINPUT TYPE Input Shaft SHFTMotor Size Ordering Code 56C C-56143/145TC C140182/184TC C180213/215TC C210254/256TC C250284/286TC C280324/326TC C320Motor Size Ordering Code 56 S-56143/145T S140182/184T S180213/215T S210254/256T S250284/286T S280324/326T S320 ..... ..............BacklashStandard Backlash: Approximately 60 arc-min 0Precision Backlash: Less than 6 arc-min P10SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Rating Table 1750 rpm Input, Single Reduction, Standard BacklashNotes:Backlash specification is approximately 1o(60 arc-min).Rating Table 1165 rpm Input, Single Reduction, Standard BacklashNotes:Backlash specification is approximately 1o(60 arc-min).Note:Input HP shown in the shaded area and in bold type is to overcome breakway torque requirements in cold temperatures or high inertia applications. It is recommended that a torque limiting device is used to protect the unit or driven machine.Backlash specification is approximately1o(60 arc-min).Note:Input HP shown in the shaded area and in bold type is to overcome breakway torque requirements in cold temperatures or high inertia applications. It is recommended that a torque limiting device is used to protect the unit or driven machine.Backlash specification is approximately1o(60 arc-min).Rating Table 2000 rpm Input, Single Reduction, Standard BacklashNotes:T1 - Nominal output torque - unit can continuously sustain this torque value without overheating.T2 - Emergency stop output torque - unit can sustain this torque value 1000 cycles before breaking.Acceleration torque is 1.5 times nominal output torque.Backlash specification is approximately 1o(60 arc-min).Rating Table 2000 rpm Input, Single Reduction, Precision Backlash (less than 6 arc-min)Notes:T1 - Nominal output torque - unit can continuously sustain this torque value without overheating.T2 - Emergency stop output torque - unit can sustain this torque value 1000 cycles before breaking.Acceleration torque is 1.5 times nominal output torque.Rating Table 3000 rpm Input, Single Reduction,Standard BacklashNotes:T 1 - Nominal output torque - unit can continuously sustain this torque value without overheating.T 2 - Emergency stop output torque - unit can sustain this torque value 1000 cycles before breaking.Acceleration torque is 1.5 times nominal output torque.Backlash specification is approximately 1o(60 arc-min).Notes:T 1 - Nominal output torque - unit can continuously sustain this torque value without overheating.T 2 - Emergency stop output torque - unit can sustain this torque value 1000 cycles before breaking.Acceleration torque is 1.5 times nominal output torque.Rating Table 3000 rpm Input, Single Reduction, Precision Backlash(less than 6 arc-min)Internal Inertia(WK ) Reflected to the Input Shaft Notes:Oil lubrication for B01 - C07 for non-servo motor applications is available upon request. Consult Maintenance, Parts,& Instruction Manual for specific lubrication recommendations.Notes:Lubrication type is based on 1750 RPM input. Consult Maintenance, Parts, & Instruction Manual for specific lubrication recommendations.2Precision Backlash UnitsUnit: lb ft 2Standard LubricationSingle ReductionStandard LubricationDouble ReductionNotes:Torsional stiffness of standard backlash units is higher than precision backlash units. Contact Shimpo Drives Customer Service for additional information.Common Dimensions Single Reduction Base MountNotes:All dimensions are shown in inches.t o n n o i s n e m i d s e t o n e d -A /N .n o i t a m r o f n i l a n o i t i d d a r o f e c i v r e S r e m o t s u C s e v i r D o p m i h S t c a t n o C .e l b a l i a v a s e l y t s g n i t n u o m r e h t O applicable.Sizes A through B do not have a lifting eye.To download CAD drawings, visit our website: .Dimensions subject to change without notice.See page 20 for C-Face dimensions.Common Dimensions Single Reduction Base MountMotor Flange Dimensions Single Reduction Base MountServo InputNotes:Other servo flanges and bore sizes are available. Contact Shimpo Drives Customer Service for additional information.All dimensions are in mm.To download CAD drawings, visit our website: .Dimensions subject to change without notice.Motor Flange Dimensions Single Reduction Base Mount C-Face InputNotes:s n e m i i d "R "r o f 12e g a p e e S ions.All dimensions are in inches.See page 28 for C-Face dimensions..e c i t o n t u o h t i w e g n a h c o t t c e j b u s s n o i s n e m i D .m o c .s e v i r d o p m i h s .w w w :e t i s b e w r u o t i s i v ,s g n i w a r d D A C d a o l n w o d o T N/A – denotes dimension not applicable.Common DimensionsSingle Reduction Flange MountOutput FlangeOutput ShaftMotor Flange Dimensions Single Reduction Flange MountNotes:All dimensions are in inches.See page 28 for remaining C-Face dimensions.Dimensions subject to change without notice.Servo Input(SQUARE)(CIRCLE)Motor MountingCommon Dimensions Single Reduction Ring MountNotes:s n e m i i d "R "r o f 32e g a p e e S ions.All dimensions are in inches.See page 28 for C-Face dimensions..e c i t o n t u o h t iw e g n a h c o t t c e j b u s s n o i s n e m i D .m o c .s e v i r d o p m i h s .w w w :e t i s b e w r u o t i s i v ,s g n i w a r d D A C d a o l n w o d o T N/A - denotes dimension not applicable.Output ShaftOutput RingMotor Flange Dimensions Single Reduction Ring MountServo InputNotes:All dimensions are in inches.See page 28 for C-Face dimensions.Motor Mounting FlangeDimensions Double Reduction All Mounting TypesDimensions Double Reduction All Mounting TypesNotes:All dimensions are in inches.N/A - denotes dimension not applicable.To download CAD drawings, visit our website: www.shimp eo c.s e v i r do page 26 for C-Face dimensions.em.SSize AB3 & AB7 do not include a lifting eye.Dimensions subject to change without notice.Notes:All dimensions are in inches.Top Mount can be rotated. Contact SHIMPO Drives Customer Service for additional information.For Top Mount, total V-drive drive centers = "K" dimension listed PLUS motor "D" dimension.Dimensions subject to change without notice.Dimensions Shovel Base & Top Mount AdaptorDimensionsC-Face AdaptorAll dimensions are in inches.Notes:Dimensions subject to change without notice.180TC, 210TC, 250TC, C280TC, 320TC56C, 140TCNotes:All dimensions are in inches.See pages 12 & 13 for input HP and output torque ratings.To download CAD drawings, please visit our website: .Dimensions subject to change without notice.See page 28 for C-Face dimensions.Reducers for Overhead Conveyor ApplicationsOUTPUT SHAFT • Grease lubrication won’t ever leak oil with minimal maintenance. Optional USDA approved grease available• Straddle mount output shaft bearings maximize overhung load capability • Quill style NEMA C-Face easilyaccommodates standard motors while minimizing overall length• Motor back-off holes allow simple motor removalMatches industry standard mounting and output shaft dimensionsMiscellaneous Engineering InformationAmbient Temperature˚F to 104˚F (0˚C to 40˚C). Contact SHIMPO Drives Customer Service if operating conditions fall outside of this range.BacklashThe standard backlash option is approximately 1˚ (60 arc-min).The precision backlash option is less than 0.1˚ (6 arc-min).Direction of RotationThe input shaft can be rotated in either direction. For single reduction reducers, the output shaft rotates in the opposite direction of the input shaft. For double reduction reducers, the output shaft rotates in the same direction as the input shaft.Exact RatioThermal Ratingsmechanical rating in all cases. Therefore, it can be run continuously at any of the input speeds in this catalog.Table 1 Input Shaft Thrust &Overhung Load Capacity (lbs)Notes:Overhung load ratings are based on the load being applied to the center of the shaft.Ratings shown are based on a combined overhung and thrust load being applied to the shaft.31SHIMPO DRIVES, INC./1701GLENLAKEAVEITASCAIL60143/P:800.842.1479/F:630.924.7382//*********************Miscellaneous Engineering InformationOutput Shaft Overhung LoadWhen a sprocket, sheave, pulley, or gear is mounted on the output shaft or on the input shaft, an overhung load is applied to the shaft. It is necessary to check whether the shafts of the reducer will allow the required overhung load.Overhung Load CalculationCalculate the overhung load using the formula below:Table 2 LoadConnection Factor: CfTable 3 Output Shaft Overhung Load Capacity (lb)K2 + X K1xOverhung Load=126,000 x HP x Cf x SfD x NCOLLAR HP: Horsepower transmitted by the shaft Cf: Load connection factor (from T able 2)Sf: Service factor (from Service Factor T able on page 6 or 7)D: Pitch diameter of sprocket, etc.N: Shaft speed (rpm)K1: Constant factor (from T able 3)K2: Constant factor (from T able 3)X:Distance from collar surface to load position (in)Notes:These ratings are based on thrust load = 0.Contact SHIMPO Drives Customer Service for applications which have combined overhung & thrust loads.。

JZQ系列减速器设计说明书

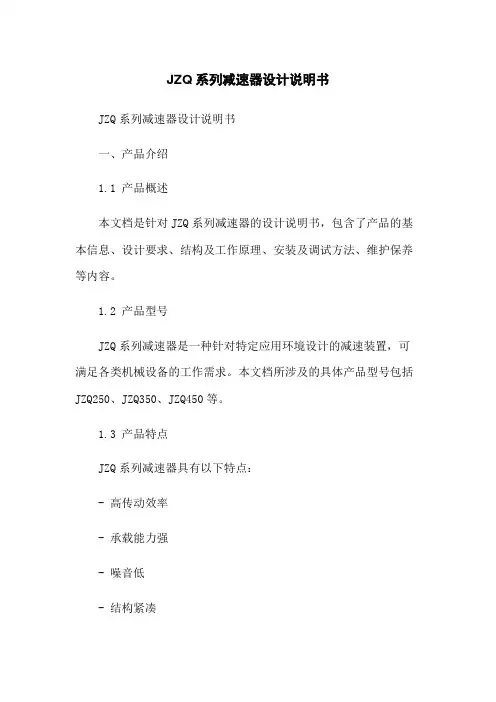

JZQ系列减速器设计说明书JZQ系列减速器设计说明书一、产品介绍1.1 产品概述本文档是针对JZQ系列减速器的设计说明书，包含了产品的基本信息、设计要求、结构及工作原理、安装及调试方法、维护保养等内容。

1.2 产品型号JZQ系列减速器是一种针对特定应用环境设计的减速装置，可满足各类机械设备的工作需求。

本文档所涉及的具体产品型号包括JZQ250、JZQ350、JZQ450等。

1.3 产品特点JZQ系列减速器具有以下特点：- 高传动效率- 承载能力强- 噪音低- 结构紧凑- 体积小，重量轻- 适用性广泛二、设计要求2.1 传动比计算根据实际应用需求，计算出所需的传动比，以满足机械设备的工作要求。

2.2 承载能力设计根据所需的承载能力，确定材料的选用、齿轮的尺寸和轴承的选择，并进行强度校核。

2.3 寿命设计根据产品使用寿命要求，进行材料选择、润滑设计等，以保证产品的可靠性和耐久性。

2.4 效率设计通过减少传动损失、优化齿轮副的设计等手段，提高传动效率，减少能源消耗。

三、结构及工作原理3.1 结构设计JZQ系列减速器由齿轮副、壳体、轴承、密封件等部分组成。

本章节详细介绍减速器的结构设计及其各个组成部分的功能和使用方法。

3.2 工作原理通过齿轮副的传动，将输入轴的高速旋转转换成输出轴的低速旋转，以实现对机械设备的功率调整和传动控制。

四、安装及调试方法4.1 安装步骤根据安装要求，依次进行减速器、联轴器、电机等的安装，保证各个部件的正确组装和固定。

4.2 调试方法对已安装好的减速器进行调试，验证其运行状态，保证其正常工作并消除可能存在的故障。

五、维护保养5.1 日常维护根据维护计划，定期对减速器进行检查、润滑和清洁，以确保其正常运行。

5.2 故障排除常见的故障现象和原因，并给出相应的排除方法，以指导用户进行故障排除。

附件：1.JZQ系列减速器安装图纸2.JZQ系列减速器维护保养手册（以上附件仅供参考，具体附件内容以实际附件为准）法律名词及注释：1.知识产权：指对知识、技术等所享有的权益。

m1psf80减速机说明书

m1psf80减速机说明书
1、减速器结构
减速器由箱体、轴系部件、附件组成，其具体结构尺寸见装配图及零件图。

2、注意事项
（1）装配前，所有的零件用煤油清洗，箱体内壁涂上两层不被机油浸蚀的涂料；
（2）齿轮啮合侧隙用铅丝检验，高速级侧隙应不小于0.211mm，低速级侧隙也不应小于0.211mm；
（3）齿轮的齿侧间隙最小=0.09mm，齿面接触斑点高度>45%，长度>60%：
（4）角接触球轴承7206C、7314C的轴向游隙均为0.10用润滑油润滑；
（5）箱盖与接触面之间禁止用任何垫片，允许涂密封胶和水玻璃，各密封处不允许漏油；
（6）减速器装置内装CKC150工业用油至规定的油面高度范围；
（7）减速器外表面涂灰色油漆；
（8）按减速器的实验规程进行试验。

一级圆柱斜齿轮减速器说明书

一级圆柱斜齿轮减速器说明书一级圆柱斜齿轮减速器说明书第一章引言1.1 文档目的本文档旨在向用户介绍一级圆柱斜齿轮减速器的结构、工作原理、使用方法以及注意事项，为用户提供准确、详细的使用指南。

1.2 读者对象本文档适用于一级圆柱斜齿轮减速器的用户、维护人员和相关技术人员等。

第二章产品概述2.1 产品定义一级圆柱斜齿轮减速器是一种将输入轴的运动速度减缓，并传递给输出轴的装置。

它采用齿轮传动的方式，具有可靠性高、传动效率高等特点。

2.2 产品组成一级圆柱斜齿轮减速器由输入轴、输出轴、齿轮等主要部件组成，还包括支架、润滑系统、密封系统等辅助部件。

第三章结构与工作原理3.1 结构一级圆柱斜齿轮减速器的主要结构包括外壳、内圈、齿轮、轴等组件。

外壳起到支撑和固定内部部件的作用，内圈负责承载齿轮，齿轮通过轴连接输入轴和输出轴。

3.2 工作原理当输入轴旋转时，齿轮通过啮合将运动传递给输出轴，同时根据齿轮的齿数比决定了输出轴的转速和转矩。

第四章使用方法4.1 安装与调试正确安装一级圆柱斜齿轮减速器至关重要，必须确保减速器与所连接的设备协调配合。

在安装完成后，需要进行调试工作，确保减速器正常运行。

4.2 使用注意事项在使用一级圆柱斜齿轮减速器时，需要注意以下事项：- 避免过载运行，以免损坏减速器；- 定期检查润滑油的状态，保持润滑系统的正常工作；- 注意轴的对齐问题，确保输入轴和输出轴正常运转。

第五章维护与保养5.1 日常维护保持一级圆柱斜齿轮减速器的清洁和润滑是日常维护的重要工作，定期检查齿轮和轴的磨损情况，并及时更换损坏的零件。

5.2 故障处理当一级圆柱斜齿轮减速器出现故障时，需要根据情况进行排查和处理。

常见的故障包括噪音过大、温升过高等，需要迅速找到原因并进行修复。

第六章附件本文档的附件包括一级圆柱斜齿轮减速器的安装示意图、维护保养记录表等。

附件的详细内容请参见附件部分。

第七章法律名词及注释本文所涉及的法律名词及其注释如下：- 齿轮传动：指通过齿轮进行传递和转换动力的一种装置。

60JS减速器说明书

60JS减速器说明书60JS减速器说明书1.引言本说明书旨在对60JS减速器进行详细介绍，包括其技术规格、安装步骤、操作方法和维护保养等内容。

希望通过本文档的阅读，用户能够全面了解60JS减速器的特性和使用注意事项。

2.技术规格2.1 型号.60JS2.2 最大扭矩： Nm2.3 最大输入转速： rpm2.4 减速比：X.12.5 输入轴类型：标准轴2.6 输出轴类型：螺纹轴2.7 重量： kg3.安装步骤3.1 准备工作在安装60JS减速器之前，需要进行以下准备工作：●确保安装环境平稳、无水桶和明火●查阅该设备的安装平面尺寸图，确定准确的尺寸要求●检查减速器及附件是否完整3.2 安装减速器按照以下步骤进行减速器的安装：1.清洁安装位置，确保无杂物和尘土；2.使用螺栓将减速器固定在安装位置上；3.连接输入轴和输出轴与相应设备；4.检查安装是否牢固，并进行必要的调整。

4.操作方法4.1 启动按照以下步骤启动60JS减速器：1.确保电源已连接并稳定；2.打开减速器的控制面板；3.按下启动按钮，减速器开始运行。

4.2 停止按照以下步骤停止60JS减速器：1.按下停止按钮，减速器停止运行；2.断开电源，并切断电源与减速器的连接。

5.维护保养为确保60JS减速器的正常运行和延长其使用寿命，建议进行以下维护保养措施：●定期清洁减速器外壳和附件，确保无尘土和杂物；●定期检查螺栓的紧固情况；●定期润滑减速器内部零部件；●定期检查减速器的温度和噪音，并及时处理异常情况。

6.附件本文档涉及的附件如下：●60JS减速器技术规格表●60JS减速器安装平面尺寸图7.法律名词及注释●Nm：牛顿米，用于测量扭矩的国际单位，表示力矩大小。

●rpm：转每分钟，用于测量转速的单位，表示单位时间内旋转的圈数。

●kg：千克，国际单位制中的质量单位。

二级圆柱齿轮减速器说明书

二级圆柱齿轮减速器说明书二级圆柱齿轮减速器说明书1、引言：本文档为二级圆柱齿轮减速器的详细说明书，它包括了减速器的技术参数、使用方法、维护保养等内容。

本文档旨在帮助用户们正确使用和维护二级圆柱齿轮减速器，在确保安全和有效运行的同时，延长其使用寿命。

2、减速器概述：2.1 产品介绍介绍二级圆柱齿轮减速器的主要特点和用途。

2.2 技术参数二级圆柱齿轮减速器的规格、速比、额定输出转矩、额定输入转速等技术参数。

2.3 产品结构描述二级圆柱齿轮减速器的结构和主要零部件。

2.4 工作原理详细阐述二级圆柱齿轮减速器的工作原理和工作过程。

3、安装与调试：3.1 安装前的准备在进行二级圆柱齿轮减速器安装前，须先进行一系列的准备工作，包括安装环境检查、准备所需工具和材料等。

3.2 安装流程以步骤方式描述二级圆柱齿轮减速器的安装流程，并提供相关的安装示意图。

3.3 调试指南给出二级圆柱齿轮减速器的调试方法和步骤，以确保其正常运行和减速效果。

4、使用与维护：4.1 使用前注意事项二级圆柱齿轮减速器使用前需要注意的事项和安全操作要求。

4.2 使用步骤详细描述二级圆柱齿轮减速器的使用步骤和操作方法。

4.3 维护保养介绍二级圆柱齿轮减速器的常规维护保养方法和周期，包括润滑油更换、清洁等。

5、故障排除与维修：5.1 常见故障及处理方法二级圆柱齿轮减速器常见的故障现象，并给出相应的处理方法。

5.2 维修指南提供二级圆柱齿轮减速器的维修方法和步骤，以应对更大范围的故障。

6、安全注意事项：给出使用二级圆柱齿轮减速器时需要特别注意的安全事项和警示。

7、附件：本文档涉及的附件文件，包括二级圆柱齿轮减速器的安装示意图、维护记录表等。

8、法律名词及注释：本文档中涉及的法律名词和相关注释，以确保文档的准确性和合规性。

1、本文档涉及附件：- 安装示意图- 维护记录表2、本文所涉及的法律名词及注释： - 名词1：注释1- 名词2：注释2。

js40矿用减速器说明书

JS40矿用减速器使用说明书本产品执行《MT148—1997刮板输送机用减速器》标准××××重型机械制造有限公司2003年8月目录一、概述 (1)二、技术特征 (1)三、结构型式及作用 (1)四、使用维护注意事项 (2)五、机器的润滑 (2)六、机器可能发生的故障及处理方法 (3)七、零部件的修理与验收 (3)八、运输、贮存 (5)九、质量保证 (5)十、联系方式 (5)一、概述：1、用途：该减速器具有承载能力大、传动效率高、噪音低、体积小、重量轻、寿命长的特点。

适用于输入轴与输出轴呈垂直方向布置的传动装置，如刮板输送机、带式输送机及各种运输机械，也可用于冶金、矿山、化工、水泥、建筑、轻工、能源等各种通用机械的传动机构中。

1．型号组成及代表意义：kW）平行布置型式减速器二、技术特征：1、减速器传动比………………………………………1：24.5642、外形尺寸(长x宽x高)………………………1150×834×470毫米3、机器总重…………………………………………656千克三、结构型式及作用：减速机由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速，总减速比为l:24.564。

第一、二、三轴的轴承为单列园锥滚子轴承，第四轴为双列向心球面滚子轴承。

第一轴上的锁紧螺母是用以固定轴承并保证轴承轴向游隙量为0.05～0.1毫米，第二、三、四轴承轴向游隙量是用调整垫保证，其中二、三轴轴承轴向游隙量为0.08～0.15毫米，四轴轴承轴向游隙量为0.06～0.15毫米。

在组装时，园弧伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点，轴园弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫调整轴向位置。

以达到较好的啮合精度，调整好的一对园弧伞齿轮啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。

减速器内注入150号工业齿轮油，注入量为浸入大园弧伞齿轮的1／3，以保证各部位得到充足的润滑。

二级圆柱齿轮减速器说明书

二级圆柱齿轮减速器说明书一、产品概述二级圆柱齿轮减速器是一种常见的机械传动装置，广泛应用于工业生产和机械传动领域。

本说明书将详细介绍该减速器的结构特点、安装使用方法、维护保养要点以及注意事项。

二、产品结构与工作原理该减速器采用二级圆柱齿轮传动原理，主要由输入轴、输出轴、外壳、油封以及内部齿轮系统组成。

当输入轴转动时，通过齿轮传动作用，将输入轴的高速旋转转变为输出轴的低速旋转，从而实现机械装置的减速功能。

三、安装使用方法1. 安装前，请先仔细检查减速器的外观是否完好无损，确认所有附件齐全，并与机械装置的连接方式相匹配。

2. 选择合适的安装位置，确保减速器的稳定安装，以避免振动和噪音产生。

3. 在进行连接之前，务必确保输入轴和输出轴的相对位置和方向正确。

4. 进行连接时，可使用合适的螺栓和螺母进行紧固，在紧固过程中应注意力均匀，避免过紧或过松。

四、维护保养要点1. 根据使用情况和环境条件，定期更换润滑油，确保减速器内部处于良好的润滑状态。

2. 定期清洁减速器的外壳及附件，避免灰尘或异物进入减速器内部，影响正常工作。

3. 定期检查减速器的齿轮磨损情况，及时更换磨损严重的齿轮，以确保减速器的正常运转。

五、注意事项1. 使用前请仔细阅读本说明书，确保理解减速器的结构特点和工作原理。

2. 在拆装减速器时，请按照产品操作步骤进行，慎防因错误操作导致的安全事故。

3. 长期不使用时，请将减速器存放在干燥、通风的场所，避免雨水或湿气对其产生影响。

4. 如出现减速器异常噪音、过热等情况，请及时停止使用，并向专业人员进行维修和保养。

5. 本说明书仅适用于二级圆柱齿轮减速器，不适用于其他型号或种类的减速器。

六、维修与售后服务1. 减速器在正常使用的情况下，可享受一定的保修期限，具体以购买合同为准。

2. 如果减速器出现故障或需要维修，请联系售后服务中心，并提供准确的故障描述和产品信息，以便专业人员进行快速响应和处理。

七、结束语本说明书详细介绍了二级圆柱齿轮减速器的结构特点、安装使用方法、维护保养要点以及注意事项。

JS40矿用减速器说明书

JS40矿用减速器说明书JS40矿用减速器说明书目录：1：引言1.1 产品概述1.2 产品特点1.3 产品应用范围2：技术规格2.1 外观尺寸2.2 重量2.3 输入功率2.4 输出转矩2.5 压力角2.6 输出转速2.7 级数2.8零件清单3：产品结构3.1 减速器外壳3.2 输入轴承3.3 输出轴承3.4 齿轮箱3.5 润滑系统4：安装与调试4.1 安装前准备4.2 减速器安装4.3 联轴器安装4.4 减速器与动力机械对接 4.5 调试及试运行5：使用与维护5.1 使用注意事项5.2 维护保养5.3 故障排除6：常见问题解答6.1 噪音过大怎么办？6.2 温升过高怎么办？6.3 油漏怎么处理？7：附件7.1 减速器技术图纸7.2 安装示意图8：法律名词及注释8.1 著作权：著作权是指作家、艺术家、科学家等个人就其作品享有的特定权利，包括复制权、发行权等。

8.2 专利权：专利权是指对发明的独占权，授权专利持有人在法律范围内享有对发明的专有权利。

8.3 商标权：商标权是指商标注册人对其商标的使用和保护所享有的权益。

9：结束语本文档详细介绍了JS40矿用减速器的技术规格、产品结构、安装调试、使用维护等方面内容。

如有其他问题，请联系我们的技术支持团队。

附件：本文档涉及的附件包括:1：减速器技术图纸2：安装示意图法律名词及注释：1：著作权：著作权是指作家、艺术家、科学家等个人就其作品享有的特定权利，包括复制权、发行权等。

2：专利权：专利权是指对发明的独占权，授权专利持有人在法律范围内享有对发明的专有权利。

3：商标权：商标权是指商标注册人对其商标的使用和保护所享有的权益。

减速器毕业设计说明书

减速器毕业设计说明书
一、设计背景
减速器是一种重要的机械传动装置，广泛应用于工业生产中，具有降
低转速、增加扭矩的作用。

本次毕业设计的目标是设计一款高效稳定、功率大、体积小的减速器。

二、产品设计要求
1. 转速范围：500-3000 rpm
2. 扭矩范围：10-100 Nm
3. 传动比：10:1-50:1
4. 高效率：大于90%
5. 低噪音：小于70 dB
6. 易于维护
三、产品设计方案
1. 采用行星齿轮，能够满足高效率、大扭矩的要求。

2. 采用等分滑动齿轮，能够保证低噪音、平滑运行。

3. 使用优质材料，提高产品使用寿命。

4. 采用模块化设计，易于维护、升级。

四、产品设计流程
1. 研究市场需求和竞争环境，确定产品定位和设计方向。

2. 进行产品规划和概念设计，确定产品形态和功能。

3. 开展技术方案研究，选择合适的材料、传动轴和齿轮。

4. 设计外观和结构，进行3D建模并进行仿真实验。

5. 制作样品，进行实验评测，测试性能和稳定性。

6. 进行样品的改进和完善，进行量产设计。

五、设计成果及展望
本次毕业设计设计出符合要求的减速器样品，并获得了较好的性能表现。

在实验测试过程中，减速器稳定性高、噪声低、寿命长，能够满足市场的需求。

同时，本设计采用模块化设计，易于维护和升级，未来有望在市场上获得更好的用户口碑和商业利润。

齿轮减速器使用说明书

齿轮减速器使用说明书一、产品介绍齿轮减速器是一种常见的机械传动装置，它通过减小输出轴的转速来增加扭矩，并将相对高速的输入轴转速减少到相对低速的输出轴转速。

齿轮减速器广泛应用于各种机械设备中，如机床、起重设备、输送机械等。

二、安装1. 选择安装位置：齿轮减速器应安装在架子上，并确保其平稳稳固。

安装位置应远离辐射热源和酸碱等腐蚀性介质。

2. 安装法兰：将齿轮减速器与设备连接时，应先拆开两侧法兰，将波纹管与运动部件对齐，再将两侧法兰复位并拧紧螺栓。

三、操作1. 启动前检查：在使用齿轮减速器之前，请检查润滑油是否充足。

若不足，请添加充足的润滑油。

2. 启动：启动前，请确保齿轮减速器无异常状态。

按下启动按钮或拉动启动手柄，逐渐给设备加速，使之达到正常运转。

3. 运行中注意事项：a. 避免超负荷运行：请确保加载在额定扭矩范围内，避免超负荷运行，以免造成设备损坏。

b. 避免过热：长时间高速运行可能导致齿轮减速器过热，请注意设备的温度，若发现过热现象，请停机检查。

c. 注意润滑：齿轮减速器在运行过程中需要持续进行润滑，因此请确保润滑系统正常运行，及时添加润滑油，并定期更换润滑油。

d. 注意噪音：特别是在长时间高速运行时，齿轮减速器可能会产生噪音，请注意避免噪音过大，以免影响设备正常运行。

4. 停机：停止运行前，请先将负载卸下，然后断开电源或切断电源源。

四、维护与保养1. 定期检查：定期检查齿轮减速器的运行状态，如异常噪音、温度升高等情况，请及时停机检修。

2. 清洁保养：齿轮减速器的表面应保持清洁，避免灰尘进入内部对齿轮造成损坏。

定期清洁齿轮和润滑系统，确保其畅通。

3. 更换润滑油：按照产品说明书的要求，定期更换润滑油。

4. 定期润滑：齿轮减速器在运行过程中需要定期润滑，根据使用频率和工作环境的不同，润滑周期会有所不同，请根据实际情况进行润滑。

五、故障处理1. 异常噪音：若发现齿轮减速器产生异常噪音，请立即停机检修，以避免对设备造成更大的损坏。

60JS减速器说明书

60JS减速器说明书正文：1、产品介绍1.1 产品概述60JS减速器是一种常用于工业机械设备中的机械传动装置，用于降低输出轴的转速并增加输出转矩。

它由输入轴、输出轴、齿轮组、壳体等部件组成，并通过齿轮传动实现速度的减缓。

1.2 主要特点- 紧凑的结构设计，占用空间小- 高效率的传动，转矩输出稳定- 转速范围广，适用于多种工况- 耐用可靠，使用寿命长- 安装简便，维护方便2、产品结构和原理2.1 结构组成60JS减速器由输入轴、输出轴、齿轮组、壳体等部件组成。

输入轴与电机连接，通过输入齿轮与齿轮组相连，最终通过输出轴将转矩传递给机械设备。

2.2 工作原理当输入轴转动时，输入齿轮将转动能量传递给齿轮组，通过齿轮组的齿轮匹配减速，最终将速度减缓并输出到输出轴上，实现减速作用。

3、产品规格参数3.1 型号.60JS3.2 输入转速：[输入转速范围]3.3 输出转速：[输出转速范围]3.4 最大扭矩：[最大扭矩数值]3.5 额定功率：[额定功率数值]3.6 齿轮材质：[齿轮材质类型]3.7 使用环境：[使用环境要求]4、安装和使用4.1 安装前准备- 确保减速器和电机之间的连接正确可靠- 安装前检查减速器的润滑油是否充足4.2 安装步骤- 将减速器固定在机械设备上，并确保与输出轴对齐4.3 使用注意事项- 使用过程中，避免超负荷运行，以免造成损坏- 定期检查润滑油的情况，并进行补充或更换- 定期进行清洁和维护，保持减速器的良好运行状态附件列表：- 附件1.60JS减速器产品图片- 附件2.60JS减速器安装示意图法律名词及注释：1、减速器：指用于降低输出轴转速、增加输出转矩的机械传动装置。

2、传动比：减速器的输出转速与输入转速之比，常用于度量减速器的减速效果。

一级圆柱斜齿轮减速器说明书

一级圆柱斜齿轮减速器说明书【一级圆柱斜齿轮减速器说明书】1. 引言本文档旨在介绍一级圆柱斜齿轮减速器的结构、原理、使用方法以及注意事项，匡助用户正确安装和操作该减速器。

2. 产品概述2.1 产品简介一级圆柱斜齿轮减速器是一种常用的机械传动装置，适合于工业生产和机械设备中的减速运动需求。

2.2 主要特点- 结构紧凑，体积小- 传动效率高- 运行平稳，噪音低- 承载能力强3. 结构和工作原理3.1 结构组成一级圆柱斜齿轮减速器由主动轮、从动轮、轴、壳体等组成。

其中主动轮通过轴与机电连接，从动轮与被传动机械连接。

3.2 工作原理当机电带动主动轮旋转时，主动轮上的齿轮通过齿数较少的从动轮上的齿轮传递力矩，实现减速作用。

4. 安装与调试4.1 安装前准备- 检查减速器和传动装置之间的适配性- 检查轴承和密封件的完好性- 清洁安装面和传动轴的端面4.2 安装步骤- 将减速器固定在安装座上，并确保座与机身密切连接- 将被传动机械与从动轮连接，并确保轴承安装正确- 调整传动轴与减速器主轴的同心度，保证传动精度和平稳运行4.3 调试- 空载启动减速器，观察转动是否平稳- 检查是否有异常噪音或者振动- 监测减速器外壳温度，确保运行温度在正常范围内5. 使用和维护5.1 使用要点- 遵循使用手册的操作规范- 定期检查润滑油的情况，及时更换- 定期检查传动齿轮和轴承，确保无损伤和磨损- 避免过载和超速运行，以防损坏减速器5.2 维护- 定期清洁减速器表面和内部零件- 检查密封件和轴承的磨损情况，并做必要的更换- 跟踪记录减速器的使用情况和故障信息，定期进行维护保养6. 注意事项6.1 安全操作- 操作人员应穿戴个人防护装备- 严禁在减速器运转时接触旋转部件- 关闭电源后，等待减速器彻底住手运转再进行维护6.2 温度监测- 定期检测减速器外壳温度，确保运行温度在安全范围内【附件】本文档涉及的附件包括：1. 安装图纸2. 维护保养记录表格3. 其他相关资料【法律名词及注释】1. 减速器：机械传动装置，可将输入轴的高速旋转运动变为输出轴的低速旋转运动。

一级圆柱齿轮减速器说明书

一级圆柱齿轮减速器说明书一级圆柱齿轮减速器说明书1.引言1.1 文档目的本文档旨在提供一级圆柱齿轮减速器的详细说明，包括产品特点、技术参数、安装方法、维护保养等内容，以便用户正确使用和维护该产品。

1.2 读者对象本说明书适用于一级圆柱齿轮减速器的使用者、维护人员、工程师等相关人员。

2.产品概述2.1 产品描述一级圆柱齿轮减速器是一种常用的机械传动装置，主要用于实现大、小齿轮之间的转速变化，从而实现动力传递和减速效果。

2.2 产品特点- 制造材料优质，具有良好的耐磨性和耐久性；- 结构紧凑，安装方便；- 传动效率高，噪音低；- 齿轮配对精确，传动平稳可靠。

3.技术参数3.1 额定输入功率：[填写具体数值] kW3.2 输入转速：[填写具体数值] rpm3.3 输出转速：[填写具体数值] rpm3.4 输出扭矩：[填写具体数值] Nm3.5 传动比：[填写具体数值]4.安装方法4.1 安全注意事项- 在安装过程中，务必戴好安全帽、手套等防护用品；- 在进行电气接线时，确保电源已断开；- 请根据使用环境和设备要求，选择合适的安装位置。

4.2 安装步骤1.准备工作，包括所需工具、安装地点清理等；2.将减速器置于安装位置，并与相应设备进行连接；3.按照相关标准要求进行安装，并注意固定螺栓的紧固力度；4.检查安装质量，确保减速器与设备的连接稳定可靠。

5.维护保养5.1 日常检查- 定期检查减速器的润滑油是否充足，根据使用情况及时更换；- 检查齿轮传动部分的磨损情况，如有问题及时修复或更换零部件；- 清洁减速器表面的污物和尘土，保持外观整洁。

5.2 故障排除- 减速器运行时产生异常振动，应立即停机检查；- 减速器发出异常噪音，应检查齿轮啮合情况或可能产生摩擦的部位；6.附件本文档附带以下附件：- 产品结构图- 安装示意图- 常见问题和解答7.法律名词及注释- 齿轮：用来传动动力和转速的机械零件，由齿数、模数等参数来描述。

齿轮减速器使用说明书

齿轮减速器使用说明书1. 引言齿轮减速器是一种常见且重要的机械传动装置，广泛应用于工业生产中。

本使用说明书将介绍齿轮减速器的组成、安装、使用、维护和注意事项等方面的内容，以帮助用户正确操作和维护该装置。

2. 组成部分齿轮减速器主要由输入轴、输出轴、齿轮组和外壳等部分组成。

其中，输入轴和输出轴分别是用来传递动力的部件，齿轮组则起到减速或增速的作用，外壳则对齿轮组进行密封和保护。

3. 安装在安装齿轮减速器之前，首先要检查设备是否与所需安装的设备相匹配。

然后，按照以下步骤进行安装：- 将齿轮减速器固定在所需设备的支架上，确保减速器与设备轴线对齐。

- 调整齿轮减速器的位置，使其与相邻设备之间有适当的间隙。

- 使用螺栓将减速器安装在支架上，并确保固定牢固。

- 根据需要连接输入轴和输出轴。

4. 使用在使用齿轮减速器之前，需要注意以下几点：- 确保输入轴和输出轴在运行之前没有任何障碍物。

- 在启动减速器之前，检查润滑油的情况，确保足够的润滑。

- 在启动减速器之前，确认安全装置已正确安装。

- 根据操作手册和说明书的要求进行操作。

5. 维护齿轮减速器的维护对于其长期和正常运行非常重要。

下面是一些常见的维护事项：- 定期检查齿轮减速器的润滑油，并根据需要更换。

- 如果发现任何异常噪音或振动，应立即停止使用并检查。

- 检查齿轮和轴承的磨损情况，如有需要，及时更换。

- 定期清理齿轮减速器的外壳，防止灰尘和杂物积聚。

6. 注意事项在使用齿轮减速器时，请务必注意以下几点：- 不要超过齿轮减速器的额定扭矩和工作温度范围。

- 避免骤变的负载或过载情况，以免造成损坏。

- 不要随意打开减速器的外壳，以免造成人身伤害或设备损坏。

- 在处理齿轮减速器时，需要小心轻拿轻放，避免碰撞。

7. 总结本使用说明书介绍了齿轮减速器的组成、安装、使用、维护和注意事项等方面的内容，希望对用户正确使用该装置提供了帮助。

请密切遵循操作手册和说明书的要求，在使用过程中注意安全，并做好定期的维护工作，以确保齿轮减速器的正常运行和寿命。

30减速器使用说明书

目录一、概述 (1)二、主要技术特征 (1)三、基本参数 (1)四、组装调试 (3)五、安装调试 (4)六、润滑 (5)七、故障及处理措施........................................................................... (6)八、使用与保养................................................................................... (6)30型减速器一、概述30减速器是圆锥圆柱齿轮三级减速结构，第一级为弧齿圆锥齿轮传动，第二、三级为圆柱齿轮传动。

可用于正反方向运转。

主要适用于矿用带式输送机的传动部件，也可以用于其他机械行业，符合MT/T681-1997标准。

二、主要技术特征传动功率：30KW；输入轴速：不大于1500r/min；润滑方式：飞溅润滑；工作环境温度：-10℃～+40℃；当环境温度低于0℃时，润滑油要相应预热；总重量：430KG。

三、基本参数1：传动简图2：齿数分配与传动比3：安装尺寸4：联结形式四、组装调试组装减速器时，除注意一般机器设备装配事项外，特别要注意：齿轮齿面的接触区域，齿侧间隙和轴承游隙的调整。

1、组装轴承时应采用适当的工具进行组装，不要在滚动件或槽上用力敲打。

轴承加热装配时，其温度不得超过110℃。

2、圆弧伞齿轮工作面接触斑点沿齿长及齿高方向不小于50%；圆柱斜齿轮直齿轮工作面接触斑点沿齿长不小于50%，沿齿高不小于40%。

3、各级齿轮的齿面接触区，齿侧间隙和轴承游隙的调整：圆弧伞齿轮的正确接触区为空载时，在齿长的中间部位稍靠齿轮的大端，满载时的接触区比空载时要扩大，但绝对化要避免接触区在齿轮的小端。

为了使伞齿轮获得良好的接触区，装配时利用第一轴外端垫片及M60*2两个圆螺母，分别调整齿轮啮合间隙和轴承游隙，将小齿轮和大齿轮沿各自的轴向移动，直到获得良好的接触区为止。
