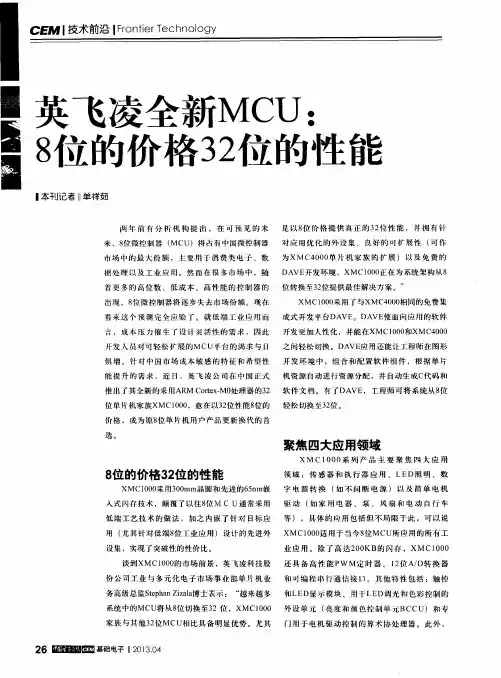

英飞凌全新MCU：8位的价格32位的性能

系统中的ＭＣＵ将从８位切换至３２位，ＸＭＣ１０００外设单元（亮度和颜色控制单元ＢＣＣＵ）和专家族与其他３２位ＭＣＵ相比具备明显优势。尤其门用于电机驱动控制的算术协处理器。此外１３．０４
入式闪存技术，颠覆了以往８位ＭＣＵ通常采用驱动（如家用电器、泵、风扇和电动自行车
低端工艺技术的做法，加之内嵌了针对目标应等），具体的应用包括但不局限于此，可以说用（尤其针对低端８位工业应用）设计的先进外ＸＭＣ１０００适用于当今８位ＭＣＵ所应用的所有工设集，实现了突破性的性价比。
●●■ＩＣ硎
墨Ｉ譬翟ｌ技术前沿ＦｒｏｎｔｉｅｒＴｅｃｈｎｏｌｏｇｙ
英飞凌全新ＭＣＵ ● ８位的价格３２位的性能
ｌ本ＴＵｉＢ者ｌｌ单祥茹
两年前有分析机构提出，在可预见的未是以８位价格提供真正的３２位性能，并拥有针来，８位微控制器（ＭＣＵ）将占有中国微控制器对应用优化的外设集、良好的可扩展性（可作０００单片机家族的扩展）以及免费的市场中的最大份额，主要用于消费类电子、数为ｘＭＣ４ＶＥ开发环境，ＸＭＣ１０００正在为系统架构从８据处理以及工业应用。然而在很多市场中，随ＤＡ２位提供最佳解决方案。 ” 着更多的高位数、低成本、高性能的控制器的位转换至３出现，８位微控制器将逐步失去市场份额。现在ＸＭＣ１０００采用了与ＸＭＣ４０００相同的免费集

英飞凌单片机关于keilC166的使用

关于Keil C166的使用单片机开发除了必要的硬件同样也离不开软件，我们写的程序要转化成CPU所能执行的机器码有两种方法：一是手工汇编，二是机器汇编。

机器汇编是通过汇编软件将源程序编程机器码。

Keil软件是目前最流行的开发单片机的软件工具，Keil编译器提供了包括C编译器，宏汇编，连接器，库管理和一个功能强大的仿真调试器等在内的完整的开发方案。

通过一个集成开发环境（uVision）将这些部分组合在一起。

KEIL软件有支持8位单片机的Keil C 51系列和支持16位单片机的Keil C 166系列。

在项目开发过程中并不是仅有一个源程序就足够了，还要为项目选择CPU确定编译，汇编，连接的参数，指定调试的方式，有一些项目还会由多个文件组成。

为管理和使用方便，Keil 引入了工程（Project）概念。

将这些参数和所需要的文件都加在一个工程中，只能对工程进行编译和连接等操作。

工程的详细设置：以下针对在使用XC164CS评估板过程中在Keil C166环境下的一些设置谈一下。

首先点击Project窗口中的Target1 Project->Option for Target1 “target 1”即出现对工程设置的对话框。

菜单如下图1：图1以下针对各个标签详细说明：Device选择所使用的CPU（即所选用的芯片）。

KEIL支持很多种CPU，当选中一款芯片以后右侧窗口还会有相应的芯片介绍。

此处选择Infineon XC164CS.系列芯片作为CPU。

Target窗口设置如下：图2这里可以设置时钟频率，片内和片外资源的选择及地址的设置。

其中Memory Model用于设置RAM使用情况，KEIL C 166编译器可支持7种存储类型。

TINY CPU处于非分段工作方式下，可产生高效的16位线性地址，并把代码和数据限制在64KB种。

不能使用far, huge, xhuge存储类型。

SAMLL 使用分段CPU方式，同样产生高效的代码，但代码和数据不再限制再64KB中，用户可通过far, huge, xhuge引用变量和函数COMPACT 一般用于代码少而数据多的场合HCOMPACT 一般用于代码多而数据少的场合MEDIUM 所有的函数调用默认为far调用，一般用于代码多而数据少的场合 LARGE 所有的函数调用默认为far调用，一般用于代码和数据多的场合HLARGE 所有的函数调用默认为far调用，一般用于代码和数据多的场合，不适合于C166系列CPU在仿真过程中如果使用片内FLASH，则选中Use On-chip ROM在仿真过程中如果使用片外RAM，则取消Use On-chip ROM复选框并设置ROM和RAM 空间起始地址及大小。

英飞凌单片机选型

英飞凌单片机选型引言概述：单片机是嵌入式系统领域最常用的集成电路之一，广泛应用于工业自动化、消费电子、通信设备等领域。

在选择单片机时，相对于其他品牌的产品，英飞凌的单片机以其出色的性能、可靠性和适应性备受认可。

本文将对英飞凌单片机选型进行详细阐述，帮助读者理解不同系列单片机的特点与应用场景，从而为项目的设计与开发提供有效的指导。

正文内容：I.英飞凌单片机系列介绍A.XMC系列单片机1.特点1：高性能和低功耗2.特点2：丰富的外设接口3.特点3：完善的开发工具链B.XC800系列单片机1.特点1：紧凑和简单的架构2.特点2：适用于低成本应用3.特点3：广泛的应用支持C.16位单片机系列1.特点1：高性能和可扩展性2.特点2：丰富的外设接口3.特点3：灵活的存储器选项II.英飞凌单片机选型指南A.应用需求分析1.项目类型与规模2.功能与性能需求3.软硬件资源限制B.可选择的单片机系列评估1.XMC系列的适用场景2.XC800系列的适用场景3.16位单片机系列的适用场景C.性能比较与评估1.性能参数分析2.功能对比与优势3.单片机可靠性评估III.英飞凌单片机选型实例A.工业自动化应用实例1.控制任务需求分析2.XMC系列单片机选型实例3.XC800系列单片机选型实例B.消费电子应用实例1.功能与性能需求分析2.XMC系列单片机选型实例3.16位单片机系列选型实例C.通信设备应用实例1.通信任务需求分析2.XMC系列单片机选型实例3.16位单片机系列选型实例IV.英飞凌单片机选型策略指导A.强大的技术支持与生态系统B.深入了解英飞凌单片机产品线C.根据应用场景选择合适的单片机系列V.总结在进行英飞凌单片机选型时，针对不同的应用需求和设计要求，我们可以根据项目规模、功能性能需求和软硬件资源限制等因素进行分析与评估。

本文介绍了不同系列英飞凌单片机的特点与适用场景，并提供了实例与选型指导，以帮助读者更好地选择合适的单片机系列。
