整车性能计算
汽车整车动力性仿真计算
汽车整车动力性仿真计算汽车整车动力性仿真计算是指通过计算机模拟的方式，对汽车整车在行驶过程中的动力性能进行分析和评估的过程。
该计算是基于车辆的动力学模型和各种输入参数，通过数值计算方法得出的结果，可以用于优化车辆的设计和调整工艺参数，以提高汽车的动力性能。
1.动力系统模型：汽车整车动力性仿真计算首先要建立动力系统的模型，包括发动机、变速器、传动轴、驱动轴和车轮等组成部分。
这些部分的动力学模型要准确地描述各个部件之间的作用和相互影响。
2.输入参数设置：仿真计算需要确定一系列的输入参数，如车辆的质量、空气阻力系数、轮胎的摩擦系数、发动机的功率和扭矩曲线等。
这些参数对于仿真计算的结果有着重要的影响，需要根据实际情况进行准确的测量和设置。
3.常规工况仿真计算：仿真计算通常会对车辆在不同的工况下进行仿真计算，如加速、匀速和制动等情况。
通过这些仿真计算可以得到车辆在各个工况下的加速性能、最高速度、制动距离等数据，用于评估车辆的动力性能。
4.特殊工况仿真计算：除了常规工况外，还需要对一些特殊工况进行仿真计算，如起步时的爆发力、高速行驶时的超车能力等。
这些特殊工况对于车辆的动力性能有着重要的影响，需要进行详细的仿真计算和评估。
5.仿真计算结果分析：对仿真计算的结果进行详细的分析，比如加速时间、最高速度、制动距离等数据。
通过这些数据的分析，可以找出车辆的优点和不足之处，为进一步的优化工作提供依据。
6.参数优化和调整：根据仿真计算的结果，对车辆的各个参数进行优化和调整，以提高车辆的动力性能。
比如调整发动机的进气和排气系统，改善传动系统的效率等。
总之，汽车整车动力性仿真计算是一项非常复杂和关键的工作，通过对汽车的动力性能进行仿真计算和分析，可以为汽车的设计和优化提供参考依据，从而提高汽车的动力性能和性价比。
车辆行驶性能计算方法
上海日野
传动系机械效率ηT • 传动系效率是在专门试验台上测得的。估算时，考虑到影响传动系效率因素
中齿轮传动副及万向节传动副的对数是主要影响因素，所以常用齿轮传动副 的对数来估算其效率。 • 试验表明，经过一对圆柱齿轮效率约为98%，单级主减速器的效率约为 95%~98%，万向节传动的效率约为99%。 • 载货汽车、客车的传动系有多种组合方式，可根据推荐值，估算整车的传动 效率。
燃油消耗图上，各条曲线的交点可以粗略地反映发动机的工作状 态及燃油消耗量。
上图为某厂家搭载我P11C-UJ发动机在六档时的燃油消耗图。从 图中可以看出，该车以100km/h行驶在平路时，其每小时燃油消耗量 约27L，发动机在40%的负荷下工作。
Copyright : Shanghai Hino Engine, Ltd. All rights reserved.
• 通常将驱动力-行驶阻力平衡图及汽 车功率平衡图总称为行驶特性图。
Copyright : Shanghai Hino Engine, Ltd. All rights reserved.
上海日野
1.1 行驶力平衡方程
Ft = Ff + Fi + Fw + Fj
Ft − 汽车车驱动 Ff − 滚动摩擦阻力 Fi − 爬坡阻力 Fw − 空气阻力 Fj − 加速阻力
计算： 取后桥的传动效率为0.98，取减速器的传动效率为0.98，则：
F t max
= Tt = Te ⋅ ig ⋅ io ⋅ ηT
r
r
= 76 . 84 × 7 . 72 × 3 . 91 × 0 . 9604 0 . 491
= 4537 kgf
Copyright : Shanghai Hino Engine, Ltd. All rights reserved.
(整理)AVL-Cruise整车性能计算分析流程与规范.
精品文档AVL-Cruise计算分析整车性能的流程与规范1 模型的构建要求1.1 整车动力性、经济性计算分析参数的获取收集和整理关于该车的整车配置组件参数数据。
主要包括发动机动力性、经济性参数；变速箱档位速比参数；后桥主减速比参数；轮胎参数；整车参数等。
具体参数项目见附录1。
1.2 各配置组件建模1.2.1 启动软件在桌面或程序中双击AVL-Cruise快捷图标，进入到AVL-Cruise用户界面，点击下图所示工具图标，进入模型创建窗口。
进入模型创建窗口1.2.2 建立整车参数模型进入模型创建窗口后，将鼠标选中Vehicle Model，鼠标左键点击整车图标，按住左键将图标拖曳到建模区，如下图所示：双击整车图标后打开整车参数输入界面，根据参数输入要求依次填写数据：Author ：此处填写计算者,不能用中文，可以用汉语拼音和英文，该软件所有填写参数处均不能出现中文。
Comment ：此处填写分析的车型号。
Notice1、Notice2、Notice3：此处填写分析者认为需要注意的事项，比如特殊发动机型号等，没有可 以不填。
1.2.2.1 整车参数数据填写规则进入模型创建窗口后，将鼠标选中Engine Model ，鼠标左键点击发动机图标，按住左键将图标拖曳到建模区，如下图所示：作者名称、注解说明，可以不填注解说明，可以不填油箱容积 内外温差：0试验台架支点高度：100内外压差：0 牵引点到前轴距离轴距空载、半载、满载下整车重心到前轴中心距离、重心高度、鞍点高度、前轮充气压力、后轮充气压力整备质量 整车总重迎风面积风阻系数前轮举升系数后轮举升系数双击发动机图标后打开发动机参数输入界面，根据参数输入要求依次填写数据：1.2.3.1 发动机参数输入规则按照图示箭头位置单击按钮，弹出外特性输入窗口：此处根据厂家提供的发动机数据输入转速与扭矩关系发动机转速与扭矩的关系从外特性数据表中可以直接得到；填写时注意对应关系即可。
2-2整车性能计算数据(柴油机客车)
参数值 柴油机 涡轮增压中冷
发动机
2200 900 发动机外特性 发动机万有特性
离合器
7.034
4.09 2.45 1.5 1 0.81
5.83
变速器
总传动效率为96.5％
0.018
RR
整车
16500 7.39 0.65

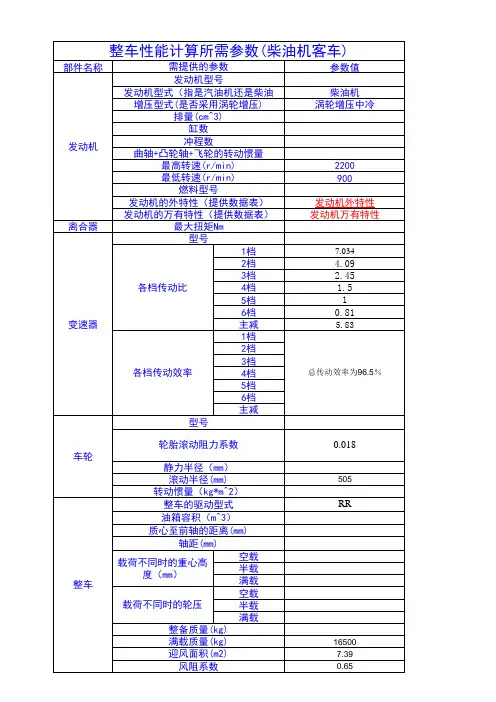

整车性能计算所需参数(柴油机客车)
部件名称 需提供的参数 发动机型号 发动机型式（指是汽油机还是柴油 增压型式(是否采用涡轮增压) 排量(cm^3) 缸数 冲程数 曲轴+凸轮轴+飞轮的转动惯量 最高转速(r/min) 最低转速(r/min) 燃料型号 发动机的外特性（提供数据表） 发动机的万有特性（提供数据表） 最大扭矩Nm 型号 1档 2档 3档 各档传动比 4档 5档 6档 主减 1档 2档 3档 各档传动效率 4档 5档 6档 主减 型号 轮胎滚动阻力系数 车轮 静力半径（mm） 滚动半径(mm) 转动惯量（kg*m^2） 整车的驱动型式 油箱容积（m^3） 质心至前轴的距离(mm) 轴距(mm) 空载 载荷不同时的重心高 半载 度（mm） 满载 空载 载荷不同时的轮压 半载 满载 整备质量(kg) 满载质量(kg) 迎风面积(m2) 风阻系数
3汽车整车性能_轴荷分配及最小转弯直径计算
轴荷分配与最小转弯直径计算1 轴荷分配1.1 定义汽车的轴荷分配是指汽车在空载或者满载静止状态下，各车轴对支撑平面的垂直载荷，也可以用占空载或者满载总质量的百分比表示。
1.2 轴荷限值规定引用标准：GB 1589-2004《道路车辆外廓尺寸、轴荷及质量限值》。
其中，章节4.2.1中要求汽车及挂车单轴的最大允许轴荷不得超过下表规定的最大值。
表1 汽车及挂车单轴的最大允许轴荷的最大限值章节4.4.1中规定：汽车或汽车列车驱动轴的轴荷不得小于汽车或汽车列车最大总质量的25%。
1.3 轴荷的分配范围引用：《汽车设计》，刘惟信主编，清华大学出版社。
下表为书中列出的“各类汽车的轴荷分配范围”（引用表2-11a）。
1.4 轴荷的计算方法 1.4.1 轴荷计算的基本原理 1.4.1.1 力矩平衡车辆水平静止时，其受力分析如下图所示：图1 整车受力分析图由力矩平衡,可得：F 10´a =F 20´b ； （1） a +b =L ； （2）oG F F =+2010 （3）其中： F 10 空载前轴载荷1，kgf ； F 20 空载后轴载荷2，kgf ；oG 空载总重，kgf ；L 轴距，mm ；a 质心至前轴的水平距离，mm ；b 质心至后轴的水平距离，mm ；若已知o G 、L 、a 、b ，带入数据3即可得出车辆的空载前、后轴载荷F 10和 F 20，用百分比表示，则前、后轴的载荷比例为：前轴轴荷比例：F 10G 0×100%，后轴轴荷比例：F20G 0×100%由此可见，轴荷分配计算的关键是求出整车的质量和质心。
1.4.1.2 质心运动定理质心基本原理:由n 个质点组成的质点系，其质心位置r c→：图2 质心原理图r c → =∑m i r i∑m i对于质量离散分布的物系，有：M =∑m i ，则质心坐标为：x c =1M ∑m i n i=0x i , y c =1M ∑m i n i=0y i , z c =1M ∑m i ni=0z i1.4.2 车辆轴荷的计算方法车辆的状态有空载、半载和满载之分，计算车辆的轴荷分配时也根据车辆的状态按空载状态、半载状态和满载状态来分别计算车辆的轴荷分配情况。
整车性能计算软件
整车性能计算软件该软件提供汽车五大性能：动力性、燃油经济性、制动性、操纵稳定性、平顺性、通过性、安全性、舒适性、环保性，可靠性的设计计算和报表输出功能。
适合于各种车型的设计计算。
1.汽车动力性计算动力性是汽车最基本、最重要的性能之一，汽车首先是一种高效率的运输工具，动力性决定了运输效率的高低。
为全面反映汽车动力性能，本软件中汽车的动力性计算包括以下评价指标：（1）最高车速；（2）最大动力因数；（3）最大爬坡度；（4）0-100km/h加速时间；（5）原地起步加速通过400m时间；（6）直接档30km/h加速到100km/h时间；（7）直接档30km/h加速行驶400m时间。
输出以下图表：（1）驱动力-阻力平衡图；（2）动力因数图；（3）功率平衡图；（4）加速度图；（5）爬坡度图；（6）原地起步换档加速曲线；（7）直接档加速曲线。
并可计算空载和满载两种不同工况。
2. 汽车燃油经济性计算汽车在一定的行驶条件下，以消耗最少的燃油完成单位运输工作的能力称为其次的燃油经济性。
它是评价汽车系统性能的主要参数之一。
结合汽车的实际使用工况，本软件系统选用以下指标来评价燃油经济性：（1）等速百公里油耗；（2）城市客车四工况循环油耗；（3）客车六工况循环油耗。
可计算空载和满载两种不同工况。
3. 汽车制动性计算汽车行驶时能在短距离内停车且维持行驶方向稳定性和在下长坡时能维持一定车速的能力称之为汽车的制动性。
汽车的制动性能是非常重要的，它是汽车安全行驶的重要保障。
本系统选用以下指标来综合评价汽车的制动性：（1）同步附着系数；（2）制动距离；（3）理想的前后制动力分配曲线；（4）附着效率曲线；（5） ECE法规制动分配曲线；4. 汽车操纵稳定性计算汽车的操纵稳定性是指在驾驶者不感到过分紧张、疲劳的条件下，汽车能遵循驾驶者通过转向系及转向车轮给定的方向行驶，且当遭遇外界干扰时，汽车能抵抗干扰而保持稳定行驶的能力。
操稳性不仅影响到汽车驾驶的操纵方便程度，而且也是决定高速汽车安全行驶的一个主要性能。
发动机缓速器整车性能计算及试验验证
ｐ ｐｒ ｂ ｓｄｏ ｅｔｅｒ ｏ ｈ ｌ ｖｈｃ ｅ ｏｍ ｎｅ ｓ ｄｅ ｗ ｍ ｊｒ ｅｆｒ ａ ｃ ｅｓｒｓ ｆ ａ ｅ ， ａｅ ｎｔ ｏ ｆ ｏｅ ｅ ｉ ｅｐ ｒ ｒ ａ ｃ ， ｔ ｉｓ ｆ ａｏ ｒ ｍ ｎ ｅｍ ａｕｅ ｈ ｈ ｙ ｗ ｌ ｆ ｕ ａｅ ｐ ｏ ｏ
通 过介 绍发 动机缓 速 器 的工 作原 理 ， 以整 车． 能 理论 为基 础研究 了发动机 缓速 器 的重要性 能 指标 ， １ 生 讨
论 了辅 助制 动减 速度 与车 速 的关 系 ； 最后 ， 以重 型牵 引车 为实例 进行 缓速 器性 能计算 ， 证 了其合 理性 ， 验 为
ｗｈ ｅ ｕ ｉ ａ ｒ ｋｉｇ ｄ ｉｉ ｇ ｆｒ ｅ，ａ ｄ ｍａ ｅ ａｃ ｌｔｏ ｓ ａ ｏ ｔ ｔ ａ ｅ ｐ ｒｏ ａ ｃ ｆｅ ｇｎｅ ｅ ｌａ ｘｌ ｒ ｂ ａ ｎ ｒｖｎ ｏ ｃ ｉｙ ｎ ｋ ｓ ｃ ｌｕ ａｉ ｎ ｂ ｕ ｈｅ ｂｒ ｋ ｅ ｒ ｎ ｅ ｏ ｎ ｉ ｆ ｍ ｒ ｔ ｒ ｅ ｎｄ ｐｒｖ ｓ ｔ ｅ ｅ ｕｌｓ ｂ ｎ ｅ ａ ｅａ ｄ ｒａ ｏ ｅ ｈ ｒ ｓ ｔ ｙ ａ ｘ ｍｐｌ ｏ ａ ｙ ｒｃ ｉｎ ｖ ｈｃ ｅ Ｉ ｒ ｖｄ ｓ ｈ ｈ ｏ ｅ ｉａ ｅ ｆ ｈｅ ｖ ｔａ ｔｏ ｅ ｉｌ ． ｔ ｏ ｉｅ ｔ ｅ ｔ ｅ ｒ ｔ ｌ ｐ ｃ
０ 引 言
随着 物流需 求 的不断 加大 ， 流用车 制动 性能 的要求 随之 攀升 ． 物 目前 普遍 使用 的常 规排 气辅 助制 动 和 Ｅ Ｂ变气 门排 气辅 助制 动 的效率较 低 ， Ｖ 而进 口的发 动机 缓 速 器则 能 提 供整 车 所 需制 动 力 的 ８ ％ ， 大提 ５ 大 升 了行 驶 安全性 ． 动机 缓速 器是 加装在 发 动机 内部 ， 于提 高车 辆行 驶 安 全性 的辅 助制 动 装 置 ， 过改 发 用 通
整车匹配计算与分析 [兼容模式]
![整车匹配计算与分析 [兼容模式]](https://img.taocdn.com/s3/m/610e5eebe009581b6bd9eb4e.png)
整车匹配计算与分析崔华标2007-04-26Yuchai Machinery Company Ltd.,内容介绍•整车动力性、经济型计算原理介绍车力性济算介•计算工具（Excel表格）详细介绍•常用车型的匹配准则•几个典型范例Yuchai Machinery Company Ltd.,整车动力性、经济型计算原理介绍整车动力性经济型计算原理介绍•评定汽车行驶的动力特性，一般采用三个指标指标：1.最高车速2.最大道路坡度3.加速能力Yuchai Machinery Company Ltd.,汽车行驶要克服的阻力•汽车的运动阻力来自四个方面：汽车力来自个G()G1.道路滚动阻力F f =f×G=(K1×V+K2)×2.空气阻力F w=K×V2×G33.上坡阻力F i=Gsinα4.加速阻力F a=(W+ΔW)/g×dv/dt=(1+ΔW/ W)×W/g×dv/d 在平路和匀速行驶状态下，般不考虑上•在平路和匀速行驶状态下，一般不考虑上坡阻力和加速阻力Yuchai Machinery Company Ltd.,发动机性能和汽车行驶动力性能之动力因数概念动力因数D=(车辆驱动力-空气阻力)/车重•动力因数是评价车辆动力性最有效的参数•驱动力没有考虑车重，不能真实反映车辆动驱动力没有考虑车重不能真实反映车辆动力性•和加速度相比，它不用考虑道路条件差异Yuchai Machinery Company Ltd.,等速燃油经济型计算等速燃油经济型计算2•在发动机部分负荷特性里插值，计算各个在发动机部分负荷特性里插值计算各个点的油耗Yuchai Machinery Company Ltd.,内容介绍•整车动力性、经济型计算原理介绍车力性济算介•计算工具（Excel表格）详细介绍•常用车型的匹配准则•几个典型范例Yuchai Machinery Company Ltd.,计算模型示例Yuchai Machinery Company Ltd.,模型需要输入参数还有：•发动机外特性扭矩曲线•发动机部分负荷特性油耗曲线Microsoft Excel 工作表Microsoft Word文档Yuchai Machinery Company Ltd.,模型参数输入1•主减速比、变速箱各个档位速比：来源于主减速比变速箱各个档位速比汽车厂•迎风面积：来自汽车厂，或车高×车宽Yuchai Machinery Company Ltd.,模型参数输入2实•滚动阻力系数：根据道路与轮胎的实际情况，我们一般计算的是普通等级公路，取滚动阻力系数：f=0.0055×1000×9.8＋0.29×V/3.6•风阻系数：由汽车厂提供，一般厂家无法提供此参数，初步：客车选0.5，卡车选0.6提供此参数初步：客车选05卡车选06Yuchai Machinery Company Ltd.,模型参数输入3•风阻系数K、滚动阻力K1、K2可以由滑行系数滚力试结果计算得如从开始试验结果计算得出，比如：从50km/h开始，记录滑行到40km/h、20km/h到停止的时间，就可以计算出：F V K＋V K1＋K2•F=V2×ו50-V=F×tYuchai Machinery Company Ltd.,模型参数输入4•传动效率：一般选择0.75传动效率般选择变速箱效率一般选：0.9-0.95离合器：0.97-0.98097098传动轴：0.97-0.98主减速器：0.95-0.96减速器半轴：0.97-0.98轮胎：0.90左右•综合效率：0.75•东风公司有轮毂试验结果，表明效率只有0.70-0.75Yuchai Machinery Company Ltd.,模型参数输入5•附件吸收扭矩的选择：空调客车一般选择调卡车带调客车50Nm，空调卡车选30Nm，不带空调客车与卡车选20Nm，•原理上附件吸收扭矩应该与转速挂钩，但是我们得不到附件与转速关系的曲线，只能大致估算Yuchai Machinery Company Ltd.,计算输出内容介绍•整车动力性、经济型计算原理介绍车力性济算介•计算工具（Excel表格）详细介绍•常用车型的匹配准则•几个典型范例Yuchai Machinery Company Ltd.,整车匹配的目的•保证车辆充足的动力性保车辆充力性•车辆最佳的燃油经济型•车辆各个部件的最佳可靠性•车辆排放与噪声符合国家标准•最合理的成本Yuchai Machinery Company Ltd.,车辆匹配一般准则车辆匹配般准则1Ⅱ档最大动力最高档最大动最高车速汽车类别因数D Ⅰmax 力因数D 0max 最高档最大爬坡能力％Va max km/h 016001003732%城市公交车0.16±0.01≥0.037≥3.2%75～90高速客车、长途运输客车≥0.14≥0.028≥2.1%≥115长途普通载货车（实际超载最大载荷）≥0.015≥1.0%≥105自卸车、山区专用载货车辆（实际超载最大载荷）≥0.021≥1.5％70～90长途牵引车（实际超载最大载荷）≥0.015≥0.95%≥105Yuchai Machinery Company Ltd.,车辆匹配般准则2车辆匹配一般准则•对于路况复杂的使用、或需要经常更换档位的行驶需要，如：公交车、山区行驶、国道、工地等，档位越多、动力性与经济国道工地等档位越多动力性与经济性越好•各个档位间以等比数列排列最优•匹配的原则是让驾驶员尽可能的多使用最高档Yuchai Machinery Company Ltd.,车辆匹配般准则3车辆匹配一般准则•为了省油，在动力性许可的情况下，优选低排量的发动机•同样为了省油，同型号的发动机，优选最大扭矩与功率的机型，这样可以确保高档大扭矩与功率的机型这样可以确保高档位的使用频率•为了可靠性，优选大排量、较低功率密度的发动机Yuchai Machinery Company Ltd.,车辆匹配般准则4车辆匹配一般准则•尽可能让车辆在高档位、较低转速行驶尽可能让车辆在高档位较低转速行驶Yuchai Machinery Company Ltd.,内容介绍•整车动力性、经济型计算原理介绍车力性济算介•计算工具（Excel表格）详细介绍•常用车型的匹配准则•几个典型范例Yuchai Machinery Company Ltd.,实例1：湖北宜昌国通汽运公司湖北宜昌国通汽运公司YC6M28020，•使用陕汽奥龙车，以山路为主配YC6M280-20车辆作业总重50吨。
整车 动力学 公式
整车动力学公式主要包括：
1. 驱动力与阻力公式：驱动力（Ft）等于各阻力（Ff、Fw、Fi、Fj）之和，即Ft=Ff+Fw+Fi+Fj。
2. 滚动阻力公式：滚动阻力（Ff）与车轮垂直载荷、轮胎结构与路面情况影响滚动阻力系数（f），即Ff=f×(Fzf+Fzr)。
3. 空气阻力公式：空气阻力（Fw）等于1/2×CD×A×ρ×u^2，其中CD为空气阻力系数，A为迎风面积，ρ为空气密度，u为汽车与空气的相对速度。
4. 坡度阻力公式：坡度阻力（Fi）等于车重（G）乘以道路坡度（i），即Fi=G×i。
5. 加速阻力公式：加速阻力（Fj）等于车重（G）乘以加速度（dudt），即Fj=G×dudt。
6. 马力、扭矩和转速公式：马力=扭矩×转速÷5252；扭矩=马力×5252÷转速；转速=马力×5252÷扭矩。
7. 动能和动量公式：动能=质量×速度^2÷2；动量=质量×速度。
8. 加速度公式：加速度=动力÷质量。
9. 刹车距离公式：刹车距离=（初速度-终速度）÷2×刹车减速度。
10. 阻力公式：阻力=空气密度×面积×滑行系数×速度。
此外，还有一些具体的汽车动力学模型公式，如最高车速计算公式、发动机转速与车速关系公式等。
这些公式在汽车设计和性能分析中非常重要，可以帮助工程师更好地了解和控制车辆的动力学行为。
整车轴荷计算方法
整车轴荷计算方法整车轴荷计算是指在设计和操作过程中，根据车辆总质量和车辆的结构特点，确定每个轴或每个轴组所承受的荷载大小。
整车轴荷计算的准确性对于保证车辆的安全性和使用寿命至关重要。
下面将对整车轴荷计算的方法进行详细介绍。
1.轴重法：根据轴荷比例法，根据车辆总质量、轴距、重心高度等参数，按照一定的比例关系计算出每个轴的静态轴荷。
2.过零切线法：假设车辆在运行过程中，每个轮胎与地面之间的接触点都沿着车辆走行方向的直线运动，根据车辆的运行速度和转弯半径，计算出每个轴的静态轴荷。
3.半轴荷法：根据车辆总质量、前后轴距、车辆总高度和重心高度等参数，以及轮胎胎面宽度、胎压和胎纵刚度等参数，采用半车模型计算出每个轴的静态轴荷。
1.垂向轴荷计算：根据车辆的减震器性能和车辆在不同路况下的运动特点，采用动力学方程计算出车辆转弯、加速、制动时每个轴的动态轴荷。
2.横向轴荷计算：根据车辆在转弯运动时，车轮与地面之间产生的侧向力大小和方向，计算出车辆前后轴的横向轴荷。
3.纵向轴荷计算：根据车辆在加速、制动过程中，车轮与地面之间的纵向力情况，计算出车辆前后轴的纵向轴荷。
在整车轴荷计算过程中，还需要考虑以下因素：1.负载分配：根据车辆使用的实际情况，合理分配车辆载荷，确保每个轴或轴组的轴荷均衡。
2.轮胎参数：轮胎的胎面宽度、胎压和胎纵刚度等参数对轴荷计算有一定影响，需要充分考虑这些参数。
3.轮胎动力学特性：轮胎与地面之间的摩擦力和侧向力等特性对轴荷计算有重要影响，需要根据实测数据或理论计算得到。
4.地面情况：地面的粗糙度、湿滑情况等对轴荷计算也会有一定的影响，需要考虑这些因素。
总之，整车轴荷计算是一个复杂的过程，需要综合考虑车辆结构特点、负载分配、轮胎参数以及地面情况等因素。
只有通过准确计算和合理分析，才能保证车辆的安全性和稳定性。
电动车性能指标简单计算方式
不同的电动车的平均骑行电流不同，电池的持续放电时间就不同，电动车的续行里程就不同，因为电机在额定功率工作时的效率是最高，所以，在不考虑其它外界因素的条件下保持电动车的最快速度匀加速时，电动车的骑行里程最远。
下面是几个计算公式。
公式一：V=P/（G×0.09）（V：最快速度P：额定功率 G：总负载重量）公式二：I=P/U （P：额定功率U：电池电压I：电流）公式三：T=Q/I （Q：电池容量I：骑行电流）公式四：S=VT （S：续行里程V：车速 T：骑行时间）例如，采用36V10AH电池和180W额定功率电机设计的电动车，整车重40kg，加上骑行者体重60kg，总负载重量为100kg，用公式一可以估算出最快骑行速度为20km/h，用公式二可以算出该车在保持20km/h速度时，电流为5A，再通过公式三可以算出，该车保持20km/h 的最大骑行时间是2小时，最后可以通过公式四算出该车一次充电的最大骑行是里程为40km。
如果每一次骑行都将蓄积的电力用完，电池的使用寿命会非常短，正常的使用是不超过蓄电量的60%就充电，这样，才能保障电池循环使用寿命大于400次，而且，冬季气温较低，电池在气温低于25度时，每低1度，少充入电量1%。
这就是说，如果选用最远骑行里程为40km的电动车，在夏季时，骑行24公里必须充电，冬季0度时，骑行16.8公里就必须充电。
这些还是没有考虑坡道、刹车制动的电量消耗。
下表是常见的几种常见电动车对应负载（人重60kg）的电动车指标表。
电机适用电池设计总负载平均骑夏季使冬季使功率电池重量车重重量最快车速行电流最远里程用里程用里程180 36V10AH 13kg 40kg 100kg 20km/h 5A 40km 24km 16.8km260 36V10AH13kg 60kg 120kg 24km/h 6A 38km 22km 15km350 48v10AH17kg 70kg 130kg 30km/h 6.5A 46km 30km 21km400 48V20AH30kg 80kg 140kg 32km/h 8.5A 75km 45km 32km500 48V20AH30kg 90kg 150kg 37km/h 12A 60km 36km 25km。
各种常见汽车重量计算公式
各种常见汽车重量计算公式常见汽车重量计算公式。
汽车的重量是指车辆本身的重量，包括车身、发动机、底盘、车轮等各个部件的重量。
汽车的重量对于车辆的性能、燃油消耗、安全性等方面都有着重要的影响。
因此，对于汽车重量的计算是非常重要的。
下面我们将介绍一些常见的汽车重量计算公式。
1.整车重量计算公式。
汽车的整车重量是指车辆空载状态下的重量，包括车身、发动机、底盘、车轮等各个部件的重量。
整车重量的计算公式为：整车重量 = 车身重量 + 发动机重量 + 底盘重量 + 车轮重量。
其中，车身重量可以通过测量车身各部位的重量并相加得到；发动机重量可以通过发动机的技术参数和材料密度计算得到；底盘重量可以通过测量车辆底盘各部位的重量并相加得到；车轮重量可以通过测量车轮的重量并相加得到。
2.车身重量计算公式。
车身重量是指车辆车身部分的重量，包括车身钢板、车窗玻璃、车门、车顶等部分的重量。
车身重量的计算公式为：车身重量 = 车身钢板重量 + 车窗玻璃重量 + 车门重量 + 车顶重量。
其中，车身钢板重量可以通过测量车身钢板的重量并相加得到；车窗玻璃重量可以通过测量车窗玻璃的重量并相加得到；车门重量可以通过测量车门的重量并相加得到；车顶重量可以通过测量车顶的重量得到。
3.发动机重量计算公式。
发动机重量是指车辆发动机部分的重量，包括发动机本身、传动系统、冷却系统等部分的重量。
发动机重量的计算公式为：发动机重量 = 发动机本身重量 + 传动系统重量 + 冷却系统重量。
其中，发动机本身重量可以通过发动机的技术参数和材料密度计算得到；传动系统重量可以通过测量传动系统各部位的重量并相加得到；冷却系统重量可以通过测量冷却系统各部位的重量并相加得到。
4.底盘重量计算公式。
底盘重量是指车辆底盘部分的重量，包括底盘结构、悬挂系统、制动系统等部分的重量。
底盘重量的计算公式为：底盘重量 = 底盘结构重量 + 悬挂系统重量 + 制动系统重量。
其中，底盘结构重量可以通过测量底盘结构各部位的重量并相加得到；悬挂系统重量可以通过测量悬挂系统各部位的重量并相加得到；制动系统重量可以通过测量制动系统各部位的重量并相加得到。
乘用车整车轻量化系数计算方法(一)
乘用车整车轻量化系数计算方法(一)乘用车整车轻量化系数计算方法1. 介绍乘用车的整车轻量化是实现车辆减重、能效提升、安全性能改善的关键技术之一。
而轻量化系数的计算则是评估乘用车整车轻量化程度的重要指标。
本文将介绍几种常用的乘用车整车轻量化系数计算方法。
2. 比功率法比功率法是一种常用的乘用车整车轻量化系数计算方法。
其计算原理是通过比较不同整车质量下的动力性能指标，如加速时间、最高车速等。
具体步骤如下：•确定参考整车质量（通常为标准整车质量）和目标整车质量（需要轻量化的整车质量）；•分别在参考整车质量和目标整车质量下测试车辆的动力性能指标；•计算目标整车质量下动力性能指标与参考整车质量下动力性能指标之比，即轻量化系数。
比功率法计算简单直观，适用于对车辆动力性能关注较多的情况下。
3. 车辆稳定性法车辆稳定性法是一种从安全性能的角度评估乘用车整车轻量化程度的计算方法。
其计算原理是通过模拟车辆在不同整车质量下的操控稳定性，如横向加速度、侧倾角等指标。
具体步骤如下：•确定参考整车质量和目标整车质量；•在参考整车质量和目标整车质量下模拟车辆的操控稳定性；•比较目标整车质量下的操控稳定性指标与参考整车质量下的操控稳定性指标之差，即轻量化系数。
车辆稳定性法适用于对车辆操控性能和安全性能关注较多的情况下。
4. 结构刚度法结构刚度法是一种从车身结构角度评估乘用车整车轻量化程度的计算方法。
其计算原理是通过模拟车辆在不同整车质量下的结构刚度，如扭转刚度、弯曲刚度等指标。
具体步骤如下：•确定参考整车质量和目标整车质量；•在参考整车质量和目标整车质量下计算车辆的结构刚度；•比较目标整车质量下的结构刚度指标与参考整车质量下的结构刚度指标之差，即轻量化系数。
结构刚度法适用于对车辆结构刚度和振动响应性能关注较多的情况下。
5. 综合评估法综合评估法是一种将多个指标综合考虑评估乘用车整车轻量化程度的计算方法。
其计算原理是将不同指标的轻量化系数加权求和，得到综合轻量化系数。
整车动力性、经济性计算说明书
整车动力性、经济性计算说明书3 计算公式3.1 动力性计算公式3.1.1 变速器各档的速度特性： 0377.0i i n r u gi ek ai ⨯⨯= （ km/h ） ......(1) 其中：k r 为车轮滚动半径，m;由经验公式：⎥⎦⎤⎢⎣⎡-+=)1(20254.0λb d r k (m)d----轮辋直径，inb----轮胎断面宽度，inλ---轮胎变形系数e n 为发动机转速，r/min ；0i 为后桥主减速速比；gi i 为变速箱各档速比，)...2,1(p i i =，p 为档位数，（以下同）。
3.1.2 各档牵引力 汽车的牵引力： t kgi a tq a ti r i i u T u F η⨯⨯⨯=)()( （ N ） (2)其中：)(a tq u T 为对应不同转速（或车速）下发动机输出使用扭矩，N •m ；t η为传动效率。
（这点我理解了，不同车速对应的输出转矩是不一样的，）汽车的空气阻力：15.212ad w u A C F ⨯⨯= （ N ） (3)其中：d C 为空气阻力系数，A 为汽车迎风面积，m 2。
汽车的滚动阻力：f G F a f ⨯= （ N ） ......(4) 其中：a G ＝mg 为满载或空载汽车总重(N)，f 为滚动阻尼系数 汽车的行驶阻力之和r F ：w f r F F F += （ N ） (5)注：可画出驱动力与行驶阻尼平衡图3.1.3 各档功率计算 汽车的发动机功率： 9549)()(ea tq a ei n u T u P ⨯=（kw ） (6)其中： )(a ei u P 为第)...2,1(p i i =档对应不同转速（或车速）下发动机的功率。
汽车的阻力功率：taw f r u F F P η3600)(+=（kw ） (7)3.1.4 各档动力因子计算awa ti a i G F u F u D -=)()( (8)各档额定车速按下式计算.377.0i i n r u i g c e k i c a = （km/h ） (9)其中：c e n 为发动机的最高转速；)(a i u D 为第)...2,1(p i i =档对应不同转速（或车速）下的动力因子。
纯电动车动力性能计算
相信不少人都在找关于新能源纯电车动力匹配的资料文献，以下是鄙人整理的一些相关的设计参数及计算方法、均以表格函数制作，但是文库中插入无法完全显示，无奈之下转换为PDF格式，可能存在很多问题，欢迎指点讲解。
其中表中已给出相应的使用方法及说明，红色字体部分为输入数据，黑色字体为输出结果，条纹颜色区为相应的匹配结果。
可惜百度文库上传后颜色显示不全。
不用担心下载下来会显示的很全面。
原件为excel表格，以上均为函数程式，可通过更改参数生成校核结果！左侧小公式快捷切换整车车速与电机需求功率关系左侧为电机的主要性能参数左侧小公式快捷切换整车车速与电机转速关系以下是不同坡度下的电机功率需求情况说明：电机的功率大小直接关系到电动汽车的动力性的好坏。
电机功率越大，电动汽车的加速性能和最大爬坡度越好，但电机的体积和质量也会相应地增加，同时电机不能经常保持在高效率下工作，降低了电动汽车的能量利用率，降低了汽车的行驶里程。
电机在恒转矩区获得较大转矩，提高汽车的加速和爬坡性能。
但是，如果值过大，会导致电机工作电流和逆变器的功率损耗和尺寸增大，因此合理的转矩也尤为关键。
关于轮胎：汽车静止时，车轮中心至轮胎与道路接触面之间的距离称为静力半径rg，由于径向载荷的作用，轮胎发生显著变形，所以静力半径小于自由半径。
如以车轮转动圈数与实际车轮滚动距离之间的关系来换算，则可球的车轮的滚动半径为rr=S/2πnw 式中nw为车轮转动的圈数，S为在转动nw圈时车轮滚动的距离。
滚动半径应由试验测得，也可作近似估算。
欧洲轮胎与轮辋技术（E.T.R.T.O）协会推荐用下式计算滚动圆周： CR=Fd 其中d代表E.T.R.T.O会员生产轮胎的自由直径， F 为计算常数，子午线轮胎为3.05，斜交轮胎为2.99 以上公式条件为最大载荷、规定气压与车速在60km/h时的滚动圆周，故滚动半径为rr=Fd/2π德国橡胶企业协会指定的WdK准则中，给出了车速为60km/h时的滚动圆周为CR,并给出不同车速ua时的滚动周长CR’, CR’= CR(1+Δua/10000) 式中Δua=ua-60km/h 一般认为rg=rr=r（车轮半径）你可以依据以上内容进行计算。
AVL-Cruise整车性能计算分析流程与规范
1 模型的构建要求整车动力性、经济性计算分析参数的获取收集和整理关于该车的整车配置组件参数数据。
主要包括发动机动力性、经济性参数；变速箱档位速比参数；后桥主减速比参数；轮胎参数；整车参数等。
具体参数项目见附录1。
各配置组件建模启动软件在桌面或程序中双击AVL-Cruise快捷图标，进入到AVL-Cruise用户界面，点击下图所示工具图标，进入模型创建窗口。
进入模型创建窗口11建立整车参数模型进入模型创建窗口后，将鼠标选中Vehicle Model，鼠标左键点击整车图标，按住左键将图标拖曳到建模区，如下图所示：双击整车图标后打开整车参数输入界面，根据参数输入要求依次填写数据：22Author：此处填写计算者,不能用中文，可以用汉语拼音和英文，该软件所有填写参数处均不能出现中文。
Comment：此处填写分析的车型号。
Notice1、Notice2、Notice3：此处填写分析者认为需要注意的事项，比如特殊发动机型号等，没有可以不填。
整车参数数据填写规则序号驾驶室形式迎风面积风阻系数备注33441奇兵车身（平顶）（1830*2760）迎风面积=前轮距*整车高度2奇兵车身（高顶）（1900*3380）36系、9系平顶车身6．1(2020*3020)重卡风阻系数参考值：46系、9系高顶车身（2020*3460）5高顶加导流罩（2020*3637）进入模型创建窗口后，将鼠标选中Engine Model，鼠标左键点击发动机图标，按住左键将图标拖曳到建模区，如下图所示：双击发动机图标后打开发动机参数输入界面，根据参数输入要求依次填写数据：序号发动机惯量达到全功率的响应时间柴油热值柴油密度1参考值：参考值：参考值：44000kj/kg L23按照图示箭头位置单击按钮，弹出外特性输入窗口：此处根据厂家提供的发动机数据输入转速与扭发动机转速与扭矩的关系从外特性数据表中可以直接得到；填写时注意对应关系即可。
3 发动机万有特性曲线输入此处根据厂家提供的发动机数据输入转速、扭发动机万有特性数据的输入需要注意数据与单位一致；当万有特性数据只有相对油耗（g/kwh）数据5566通过选定指定油耗图弹出：Specific Consumptoin Map窗口，在这个窗口里分别输入转速、BMEP 、燃油消耗率的对应数据关系。
