图上一段直线长度 d 与地面上 相应线段的实际长度 D 之比。
1、比例尺的表示方法
数字比例尺
d 1 1 D 1 :M D d M
图示比例尺
2、地形图比例尺的选择
大比例尺地形图—1:500、1:1000、1:2000、
1:5000
中比例尺地形图—1:1万、1:2.5万、1:5万、
第八章地形图的测绘
基本概念

地物
指地面上天然或人工形成的物体，如湖 泊、河流、海洋、房屋、道路、桥梁、森林等；

地貌
指地表高低起伏的形态，如山地、丘陵、 悬崖、冲沟等；
地形
地物和地貌的总称
地形图
按一定的比例尺，用规定的符号 表示的地物、地貌平面位置和高程的正 射投影图。
一、地形图的比例尺
1) 山头和洼地
2) 山脊和山谷
3) 鞍部
4) 陡崖和悬崖
等高线的特性
①同一条等高线上各点的高程都相同; ②等高线是一条闭合曲线,不能中断,如果不在 同一幅图内闭合,则必定跨越邻幅或许多幅 图后闭合; ③等高线只有在绝壁或悬崖才会重合或相交; ④等高线经过山脊或山谷时转变方向,因此,山 脊线和山谷线应与转变方向处的等高线的切 线垂直相交; ⑤在同一幅地形图上,等高线间隔应是相同的。 因此,等高线平距大(等高线疏),表示地面坡 度小(地形平坦)；等高线平距小(等高线密), 表示地面坡度大(地形陡峻) 。
§8-3
极坐标法 直角坐标法 角度交会法
常规测图
一、碎部测量基本方法
距离交会法
二、经纬仪测绘法
在控制点上安置经纬仪，测量碎部点位置数据（水平角、 水平距离、高程），用绘图工具展绘到图上的一种方法。
1 施测方法：
①安置仪器、对中、整平、量仪器高i,架图板
②测定竖盘指标差x、选定零方向。 ③碎部点立尺、照准、观测、记录、计算 读取水平角、上、下、中三丝读数、竖盘读数 计算水平距离D及高差h，算出碎部点高程H ④用半圆量角器和比例尺，按极坐标法将碎部点 缩绘到图纸上，并注上高程 ，进而勾绘等高线。 ⑤重复②至 ④步
大比例尺地形图的比例尺精度
问题
要使地形图上能量出的实地最短线段 长度为0.05m,则采用的比例尺是？
0.1 mm 1: 500 0.05 m

地形图图式
表示地物和地貌的符号和方法
地图图示分类
地图图示
地物符号
地貌符号
注记符号
1、 地物符号
地物符号分比例符号、非比例符号和半比例符号。
1) 比例符号
பைடு நூலகம்
2、地貌符号 地形图上表示地貌的方法一般是等高线。
等高线：地面上高程相等的相邻各点所连的闭合曲线。
等高线的几个概念
• 等高线的间距h——两相邻等高线之 间的高差。 • 等高线的平距D——相邻两等高线的 水平距离。 • 坡度i • 三者的关系 i=h/D
基本等高距
等高线平距 相邻等高线间的水平距离，用d 表示。
经纬仪测绘法
上丝读数
中丝读数
下丝读数
竖直角
B
i
b a
水平角
A
各自責任
跑尺员： 观测员： 记录员： 计算员： 绘图员：
2、 碎部点选择：地物、地貌特征点 ①应选择能反映地物形状的特征点。如 房角、道路交叉点、转折点等。
②地貌选择在山顶、鞍部、地性线坡度 变化的点、山脚线等控制地貌形状的特 征点。
可以按测图比例尺缩小，用规定符号画出的地物符号； 房屋、道路、稻田、花圃、湖泊等。
2) 非比例符号
无法将其形状和大小按照地形图的比例尺绘到图上的符号；
三角点、导线点、水准点、独立树、路灯、检修井等。
3) 半比例符号
长度可按比例缩绘，而宽度无法按比例表示的符号； 小路、通讯线、管道、垣栅等。
地物符号——依比例符号
2 图纸：普通白纸、聚脂薄膜

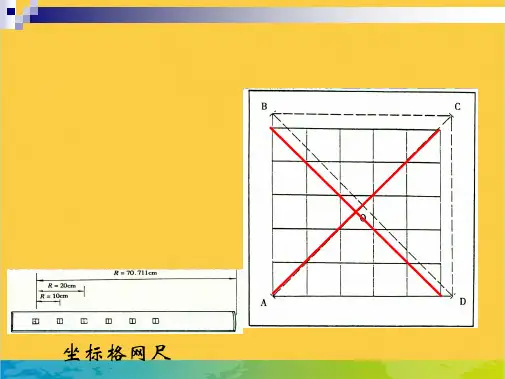

3 绘制坐标方格网：对角线法
4 控制点展绘：确定图纸西南角坐标
对角线法绘制坐标方格网、控制点坐标展绘
对角线法绘制坐标方格网 控制点坐标展绘
D
E C
O
A B
A
O
三、图根控制测量 1 导线测量：
n 6 0 导线角度闭合差： f
导线全长精度：k = f / ∑D ≤ 1/2000
2 高程控制测量：
四等水准限差： 前后视距离差 < 5m 前后视距离累积差 < 10m 黑红面读数差 < 3mm 黑红面高差之差 < 5mm 高差闭合差 < ±20√L mm 或± 6√n mm
四、控制加密点测量方法
1 交会法：
前方交会、后方交会、侧方交会等
2 支导线法：
3 视距导线法： 闭合导线、附合导线、支导线等 计算公式： D = K n cos2 h = D tg + i - l
③为如实反映地面情况，即使变化不大 的地方，每隔一定的距离也应该立尺测 取碎部点。 ④碎部点测量前，观测员与跑尺员应该 先在测站上研究需要立尺的位置和跑尺 方案。
3、注记符号
作用：对地 物符号和地 貌符号的补 充说明。
表示方法：文 字、数字、特 殊线段等。
§8-2
测图前的准备工作
一、收集资料： 规范、图式、控制点、旧的资料等 二、图纸准备及控制点的展绘 1 图幅类型：40cm×40cm、40cm×50cm、 50cm×50cm 标准图幅： 50cm×50cm 1 km2 图幅数：1：500（16幅），1：1000（4幅）
1:10万
小比例尺地形图—1:20万、1:50万、1:100万
我国规定1:1万、1:2.5万、1:5万、1:10万、
1:25万、1:50万、1:100万七种比例尺地形图 为国家基本比例尺地形图。
大比例尺地形图的用途
3、比例尺的精度
地形图上0.1mm长度所表示的实地水平距离
0 . 1 mm M
坡度
h i DM
等高线的种类
基本等高线 计曲线--为了便于计数每隔5个等高距
画一根加粗的等高线
半曲线--为了较好地表示局部地区地
形的细部，以等高距的一半用虚线加绘 的等高线
辅助曲线--为了更好地表示局部地区
地形的细部，以任意高程用短虚线加绘 的等高线
典型的地貌
山头、洼地 山脊、山谷 鞍部 绝壁或悬崖
房屋
竹林 灌木 阔叶林 草地
地物符号——不依比例尺
方柱
圆柱（电杆） 气象站 路灯 喷水池
假山
避雷针
亭
碉堡
窨井
井
纪念碑 里程桩 旗杆 水塔
塔
烟囱
灯塔
地物符号 ——半依比例尺的符号
围墙 土围墙 1：2000图中的围墙 栅栏 铁丝网 绿篱 行列树 土坎 加固的坎 斜坡 加固斜坡 土垅 围墙 城墙 已毁城墙
