金属探测作业指导书

合集下载

金属探测仪操作规程

金属探测仪是一种常用于安全检查和金属探测的设备，其操作规程的正确执行对确认物体中是否存在金属物质至关重要。以下是金属探测仪的操作规程，旨在保证正确、高效、安全地进行金属探测工作。

一、操作前的准备工作

1. 检查金属探测仪的外观是否完好，如果有损坏或故障应立即维修；

2. 确保金属探测仪的电源充足，如需要接通电源，保证电源线路正常；

3. 确保工作场所安全整洁，排除可能的干扰因素，如电器设备和金属物体。

二、正确穿戴金属探测仪

1. 穿戴手套，以免影响金属探测仪的灵敏度；

2. 将金属探测仪挂在身体正前方区域，确保它与身体保持一定距离，以避免相互干扰；

3. 将探测面板置于水平方向，防止误报和漏报。

三、金属探测仪的开机操作

1. 按下电源开关，确保金属探测仪正常启动；

2. 在启动过程中，不要触碰探测面板和其他灵敏部件，以免影响正常工作；

3. 确保金属探测仪显示屏上无任何报警信息，表示正常工作。

四、金属探测仪的校准

1. 将金属探测仪保持静止，等待其自动完成校准过程；

2. 在校准过程中，不要进行任何其他动作，以免干扰校准结果；

3. 校准完成后，金属探测仪会发出声音或显示屏上显示出“校准完成”的信息，表示可以开始探测工作。

五、金属探测仪的探测操作

1. 将金属探测仪靠近待检物体，保持一定距离（通常为几厘米至十几厘米）；

2. 缓慢移动金属探测仪，以保证全面探测待检物体；

3. 在探测过程中，听从金属探测仪的声音或观察其显示屏上的数值变化，进行判断。

六、金属探测仪的报警处理

1. 当金属探测仪发出声音或显示屏上有报警信息时，停止移动探测仪；

金属探测作业指导书

一、引言

金属探测是一种应用广泛的技术，可用于安全检查、地质勘探、考古研究等领域。本指导书旨在为金属探测操作人员提供相关指导

和注意事项，确保金属探测工作的高效、精确和安全进行。

二、设备准备

1.金属探测仪器：选择适合的金属探测仪器，根据工作需求和

目标物体进行选择。确保仪器正常运行，并保持其处于适当的工作

状态。

2.电源：确保金属探测仪器有足够的电量，如果需要使用充电

电池或电源线进行供电，请检查电池是否充满电或电源线是否连接

稳固。

3.探测棒：金属探测仪器通常需要配备一个探测棒，确保探测

棒与金属探测仪器的连接牢固，且探测棒的长度适合操作人员的使

用需求。

4.操作手册：阅读金属探测仪器的操作手册，了解仪器的使用

方法、功能和注意事项。

三、操作步骤

1.准备工作：

（1）评估探测场地：根据工作需求选择探测场地，并评估场地的环境因素对金属探测的影响，例如干涉物、地质条件等。

（2）个人保护装备：佩戴适当的个人保护装备，包括手套、安全鞋、帽子等。

（3）检查仪器：检查金属探测仪器的连接是否稳固，电源是否充足，相关设置是否正确。

2.操作步骤：

（1）调整灵敏度：根据实际工作需求，调整金属探测仪器的灵敏度，确保能够准确地检测目标金属。

（2）搜寻模式选择：根据实际工作需求，选择合适的搜寻模式，如地面扫描、静态检测等。

（3）稳定仪器：保持金属探测仪器的稳定，避免手部抖动或其他因素干扰探测结果。

（4）探测操作：将探测棒平稳地移动到目标物体上方，保持一定的距离，并慢慢移动探测棒，让金属探测仪器进行扫描。

（5）发现目标金属：当金属探测仪器发出警报或显示目标金属信号时，停止移动探测棒，并标记目标位置。

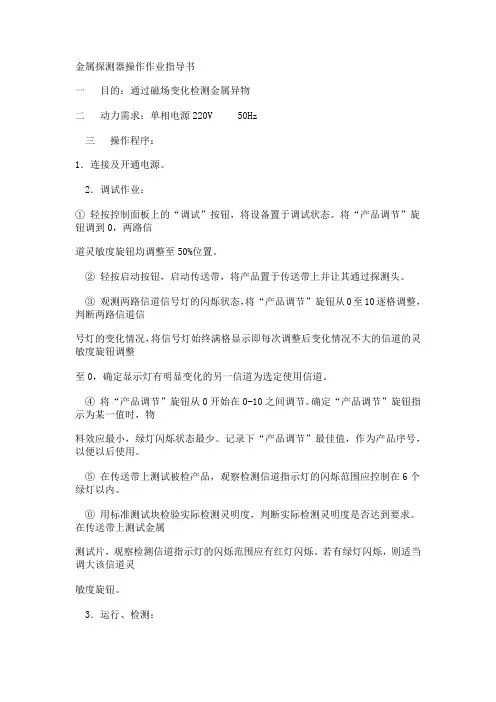

金属探测器操作作业指导书

一目的：通过磁场变化检测金属异物

二动力需求：单相电源220V 50Hz

三操作程序：

1．连接及开通电源。

2．调试作业：

① 轻按控制面板上的“调试”按钮，将设备置于调试状态。将“产品调节”旋钮调到0，两路信

道灵敏度旋钮均调整至50%位置。

② 轻按启动按钮，启动传送带，将产品置于传送带上并让其通过探测头。

③ 观测两路信道信号灯的闪烁状态，将“产品调节”旋钮从0至10逐格调整，判断两路信道信

号灯的变化情况，将信号灯始终满格显示即每次调整后变化情况不大的信道的灵敏度旋钮调整

至0，确定显示灯有明显变化的另一信道为选定使用信道。

④ 将“产品调节”旋钮从0开始在0-10之间调节。确定“产品调节”旋钮指示为某一值时，物

料效应最小，绿灯闪烁状态最少。记录下“产品调节”最佳值，作为产品序号，以便以后使用。

⑤ 在传送带上测试被检产品，观察检测信道指示灯的闪烁范围应控制在6个绿灯以内。

⑥ 用标准测试块检验实际检测灵明度，判断实际检测灵明度是否达到要求。在传送带上测试金属

测试片，观察检测信道指示灯的闪烁范围应有红灯闪烁。若有绿灯闪烁，则适当调大该信道灵

敏度旋钮。

3．运行、检测：

轻按“运行”按钮，将设备切换至运行状态。开始正常检测。

四注意事项：

① 为确保检测的准确性，设备启动后应先预热30分钟以上，待温度稳定后，重新设定。

② 设备是通过非常微小的磁场变化而检金属异物的，设备附近有移动金属物品(如金属戒指、手表等)

或强磁场设备会影响检测准确性，不清洁的传送带也可能导致磁场变化。

11-金属探测作业指导书

金属探测作业指导书

一金属探测器调试

1 调整金属探测器底角使之水平。

2 接通电源（220V）。

3 开启机械，用Feφ1.5mm，SUSφ2.0mm，Cuφ2.0mm标准块进行校准，分别在输送带左、中、右校验其灵敏度，如无鸣叫则表示机械有故障，应进行修理，如鸣叫则是正常。

4 工作开始后，QA人员每一个小时对设备校验一次方法同上，如发生故障应当马上停机进行修理，正常后应将此前一个小时内的产品重新过金属探测器。

二产品金属探测

1调试完毕后将待检产品连续通过金属探测器，通过且不鸣叫的，证明无金属物。应放在产品隔离区。

2若任何产品在传输带报警，则说明产品中含有金属物，将输送带上的产品一支一支通过金属探测器直到查出为止，将含有金属物的产品隔离存放。

3通知QC人员分析金属物的来源。

4操作人员必须保证每一个产品都经过金属探测器，以便保证产品的监控。

三异常处理

1如设备出现故障应当立即请机修人员及时排除故障。

2故障排除后，按照上述操作规程校验灵敏度，正常后应将此前一个小时内的产品重新过金属探测。

四日常清洁与保养

1每日工作结束后要用清洁的毛巾将输送带擦拭干净。

2 设备在运行中不得随意挪动。

3 除操作人员和QA人员外任何人不得擅自开启或关闭设备。

金属探测作业指导书(中英文)

文件制修订记录

METAL DETECTION PROCEDURE

金属探测步骤

1.Metal detectors must be checked before production commences, during and at the

end of production to ensure all aspects of operation and sensitivity as specified below:

2.The metal detection test should be carried out each hour by the metal detector

operative and verified periodically by QA. Any stoppages in production must be recorded on the Metal Detection (CCP3) record form.

金属探测检验应由金属探测器技术人员每个小时都进行，并由QA定期检验。生产进程中任何一次停工都必须在金属探测记录表中记录

3.Allow a case of finished product to pass through the metal detector first, before

the test, to ensure it does not contain any metal.

在测试前，要对加工完成的产品用金属探测器进行一次检验以确保产品中不含有任何金属成分。

4.Ferrous sensitivity test piece shall be placed on top of the finished product/in

金属探测仪操作规程

《金属探测仪操作规程》

一、准备工作

1. 职责分工：指定专人负责金属探测仪的操作，确保责任明确。

2. 检查设备：确保金属探测仪处于正常工作状态，无损坏或故障。

3. 确认环境：确认使用金属探测仪的环境符合操作要求，避免造成误报或漏报。

二、操作流程

1. 打开电源：按照说明书上的指引，正确打开金属探测仪的电源。

2. 调整灵敏度：根据实际需要，调整金属探测仪的灵敏度，确保可以准确探测到目标金属。

3. 移动检测：持握金属探测仪的手柄，按照操作手册上的指引，开始移动检测，确保覆盖到检测范围内的所有区域。

4. 目标确认：当金属探测仪发出警报时，停止移动并确认目标位置，确保能够准确排除或确认目标。

5. 记录信息：记录每次检测到的目标情况，包括时间、地点、目标位置等信息，以备日后查阅。

三、关机及保养

1. 关机步骤：按照说明书上的指引，正确关机金属探测仪，避免因操作不当造成损坏。

2. 清洁维护：定期对金属探测仪进行清洁和维护，确保其正常工作状态。

四、安全注意事项

1. 防水防潮：金属探测仪不得接触水和潮湿环境，以免造成短路或损坏。

2. 避免碰撞：金属探测仪使用过程中需防止碰撞或摔落，以免损坏。

3. 定期维护：定期对金属探测仪进行维护保养，确保其长时间稳定运行。

通过严格按照《金属探测仪操作规程》进行操作，确保金属探测仪能够准确高效地发挥其作用，维护安全和秩序。

金属探测操作规范

4>生产过程中，应注意GMP规范及SSOP规范，注意满足环境温度及湿度的要求。
4.6关机：检测结束后按红色（STOP）键停止运作，关掉总电源，清洁金属探测器，加盖防尘罩，结束操作。
5、相关文件：
6、相关记录：《产品过金属探测器记录表》
制定
审核
1>生产过程中，操作人员应注意不能携带手机、磁卡、戒指、钥匙等金属物品，以免造成误叫。
2>在检查操作过程中，如有响机现象，操作人员必须高度严格对待，并将相关产品扣下，放到指定位置作重检，对不能做出决定的事件报告相关领导给予处理。
3>生产过程中掉地面的产品应放到盛装“不良品”容器中，盖好盖子防止污染。
3>将需检测产品正式过机检测。
4>每隔2小时及班末必须用直径1.0mm标准铁球、直径2.5mm不锈钢球、直径1.5mm非铁和直径2.5mm非铁连续3次在不同位置进行检测，并有相应的记录。
5>出现偏差则扣下前两小时检测的产品，通知主管及维修人员维修金属探测器，扣下的产品重新过金属探测器检验。
4.5注意事项：
4.1将成型好的成品领用到金属探测工段。
4.2取开防尘罩，清洁金属探测器。
4.3调整金属探测器检测高度为10厘米。
4.4正式开机操作：
1>打开总电源开关，按绿色（START）键开始运行。
2>将直径1.0mm标准铁球、直径2.5mm不锈钢球、直径1.5mm非铁和直径2.5mm非铁放在不同位置连续进行三次检测，标准铁球、不锈钢球和非铁连续三次被退回，确定探测器正常工作。

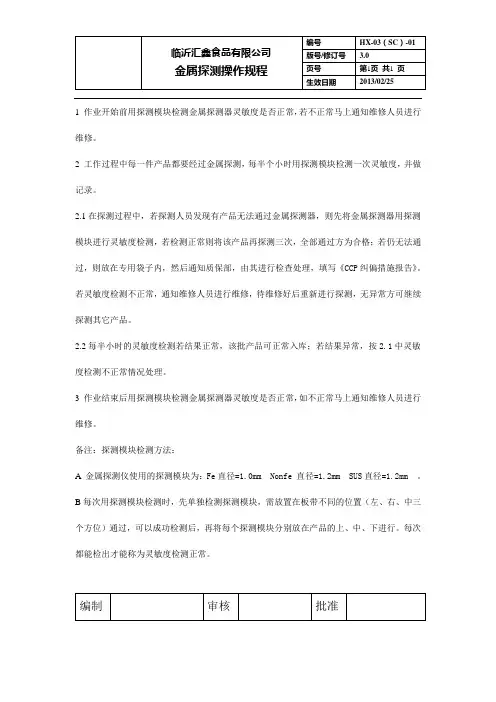

金属探测操作规程

1 作业开始前用探测模块检测金属探测器灵敏度是否正常，若不正常马上通知维修人员进行维修。

2 工作过程中每一件产品都要经过金属探测，每半个小时用探测模块检测一次灵敏度，并做记录。

2.1在探测过程中，若探测人员发现有产品无法通过金属探测器，则先将金属探测器用探测模块进行灵敏度检测，若检测正常则将该产品再探测三次，全部通过方为合格；若仍无法通过，则放在专用袋子内，然后通知质保部，由其进行检查处理，填写《CCP纠偏措施报告》。若灵敏度检测不正常，通知维修人员进行维修，待维修好后重新进行探测，无异常方可继续探测其它产品。

2.2每半小时的灵敏度检测若结果正常，该批产品可正常入库；若结果异常，按2.1中灵敏度检测不正常情况处理。

3 作业结束后用探测模块检测金属探测器灵敏度是否正常，如不正常马上通知维修人员进行维修。

备注：探测模块检测方法：

A 金属探测仪使用的探测模块为：Fe直径=1.0mm Nonfe 直径=1.2mm SUS直径=1.2mm 。B每次用探测模块检测时，先单独检测探测模块，需放置在板带不同的位置（左、右、中三个方位）通过，可以成功检测后，再将每个探测模块分别放在产品的上、中、下进行。每次都能检出才能称为灵敏度检测正常。

金属探测作业指导书

金属探测作用指导书

1.目的

保证所有的产品都没有金属。

2．适用范围

包装车间金属探测以及相关的验证及纠正活动。

3．职责

3．1生产部负责生产。

3．2操作员负责操作。

3. 3品控部负责监督。

4. 工作程序

4. 1开机

4. 1. 1检查是否有电源。

4. 1. 2将机器接通电源（220V）。

4．1. 3开电源开关，预热15分钟。调节相应相位。

4. 2金属探测调试

4. 2. 1拿试片（铁2.0mm，非铁2.5mm）测试机器是否正常，若一切正常，

就可将产品放入流水线上过金属。

4. 2. 2校准方法：分别将两块测试块放在传送带的分别放在产品上面的左、

中、右和产品下面的左、中、右六个点，探测器应都能报警。如无警示或无检测模块时亦有警示鸣叫，则表示设备有故障，应立即停机报修。

4. 2. 3校准频率：生产过程每1小时用标准块测试机器灵敏度。

4. 3产品金属探测

4. 3. 1在金属探测仪20cm内钥匙、手机、硬币、皮带扣等其他金属物均会

对检查产生干扰，故操作人员所佩戴的以上物品均应在20cm外以防产生误报警。

4. 3. 2检测时，检测到的产品报警的产品应先隔离，并同时检查是否有外部

干扰；不得随意调整其灵敏度。

4. 3. 3被检物品不宜太大，不能超过检测通道，如果探头会产生误报警。4. 3. 4可能存在的报警原因：产品存在金属杂质，包材存在杂质，机器受到

震动或电磁干扰。

4. 3. 5报警产品处理

4. 3.

5. 1处理在专柜，再进行确认不合格产品全检合格后放入下道工序。

4. 3.

5. 2如发现有金属碎片，碎片粘贴在金探记录表并分析查明其来源；

金属探测作业指导书2

金属探测标准操作规程

1.目的：对金属探测器灵敏度进行定期校准，确保能够探测出混入产品中的金属杂质。

2.范围：适用于车间所有金属探测器。

3.试块：标准不锈钢（Φ2.5mm）试块和铁（Φ1.5mm）试块。

4.校准

1)校准人：成品包装相关经过培训的操作人员。

2)校准方法：

①.标准试块检测：

依次将两个试块放在传送带左、中、右三处，探测器应都能报警并停止运行（每种试块3次）；

②.模拟金属检测：

分别将两个试块放产品的上部、下部分别通过探测器传送带的左、中、右三个位置，探测器

应能报警并停止运行（每种试块6次）；

3)校准时间与频率：

①.每天投入使用前校准；

②.使用期间每1小时校准一次；

③.记录每次校准结果。

4)合格标准：

每次测试金属探测器均可报警并停止运行，则说明金属探测器灵敏度合格；

任何一次检测不报警则说明金属探测器灵敏度不稳定，应在同一位置连续检测3次，如3次都能检出方可证明灵敏度合格，如仍有不能检出则立即停止操作，班长应立即报告品管、质检或维修人员进行调整，调整后应重新进行一次上述检测；合格后方可继续检测产品。

5.产品检测

1)金属探测器开始检测前必须提前30分钟预热；

2)所有的产品都必须经过金属探测；

3)产品必须以相互垂直的两个方向通过金属检测；

4)产品冻结完毕后应在最短的时间内进行检测；

6.机器报警

1)报警原因：

①.产品冻结不良或外部沾染水分；

②.产品存在金属杂质；

③.包装材料存在金属杂质；

④.机器受到震动或电磁干扰；

2)报警产品处理

①.探测器报警后，以相同的方向重复检测3次，如3次都不报警则可以通过；有任意1次报警

金属探测器使用管理规定(作业指导书) 范文

*****************公司作业指导书（ＳＯＰ）
题目来自百度文库
金属探测器使用管理规定
文件编号
**RL-C-08-112-I
生效日期
07.11.18
一、目的：
为确保金属探测器运转正常及满足客户要求，做好食品安全检测。
二、范围：
金属探测器的日常使用及卫生维护管理。
三、内容：
1、金属探测器的使用:
a.金属探测器设专人操作、管理及使用（每班两人：第一操作者与第二操作者），其他人员不可随意调试使用，违者追究责任。
2、金属探测器管生产中设两人管理（第一操作者、第二操作者），负责金检机的使用及清理消毒，班前、班后同设备保养人员对金检机进行日常保养。
批准
拟订
日期
日期
f.操作人员生产中按要求使用，必须按左中右、上下位置，每30分钟检查一次机器灵敏度，并填写金检机测试记录。对不按标准操作者逐级追究责任。由质检员每小时确认一次。
二、金属探测器排除品的处理：
将有金属反应的产品隔离存放，做好标识。班后解冻查找金属异物及来源，产品降级处理。
三、金属探测器管理：
1、金属探测器管标准块模登记记录，对不常用的标准块物料室统一保存，现场使用的标准块用塑料袋封好，避免破损及弄脏。
b.金属探测器关键限值：Fe: φ<2.0 mm，SUS:φ<3.0 mm

金属检测仪作业指导书01

4. 4拿试片（铁1.5，非铁2.0）测试机器是否正常，若一切正常，就可将产品放入流水线上过金属。若是新产品，则而需要重新设定代码。
4．5产品设定。在液晶屏上用光标选择“产品设定”，按“确定”，进入子菜单，选择需要检测的产品代码，使光标移动到该产品代号的位置，按“确定”，这时屏幕上会出现“手动设定”和“自学习”两个选项，将光标移动到“自学习”，按“确定”，选择“普通产品自学习”，当光标移动到“普通产品自学习”，按“确定”，启动传送带，显示屏显示传送10秒钟，在“自学习”剩余7秒钟时开始把待测产品放在传送带上，产品经过探测器学习一次即可，显示屏会显示结果，按“退出”，进入手动设定菜单，选择相应的通道（A通道或B通道）按“启动”将产品放置流水线上，根据通道信号大小指示条上显示格数，设置合适的灵敏度，设置好后按“停止”，再按“退出”即可。
4.6关机，先按“停止”再关掉机器总开关，关掉电源.
4.7整理产品，清洁卫生。将过了没有金属与没过金属及有金属的产品分开标识好，摆放整齐，搞好该区及机器卫生，经组长检查合格方可下班。
1.0目的：保证所有的产品都没有金属
2．0范围:包装车间金属探测工序；
3．0职责:
3．1生产部负责生产;
3．2品质部负责监督；
4. 0内容：
4.1检查是否有电源，
4.2将机器接通电源
4．3打开机器主开关，液晶屏进入主画面，按方向键选择“产品检测”，再按“确定”，再按方向键找到相应的产品代Βιβλιοθήκη Baidu，再按“确定”进入该“产品检测中”，再按启动键。

金属探测作业指导书

1.开机前检查

1.1检查确认电源插头、插座接触良好。

1.2机器放置是否稳固，传送带有无异物，机器周围有无妨碍物。

2.操作要领

2.1启动机器，观察传送带是否跑偏，确认有无异常现象。

2.2用规定的金属试片进行检测，确认其灵敏度。

2.3确认设备完好，再通过被检物品。

2.4开机前对金属探测器进行一次灵敏度检测，具体操作如下：

测试牌（铁、非铁、不锈钢）连续通过3次（左、中、右）。若金属探测器对通过的标准测牌不报警时，应查找原因，修复并重新校正金属探测器，直到正常报警后才能正常过产品。

2.5生产中每1小时对金属探测器进行一次灵敏度检测，具体操作如下：

测试牌（铁、非铁、不锈钢）连续通过3次（左、中、右）；测试牌（铁、非铁、不锈钢）随产品连续通过2次（上、下）；产品单独通过1次。若金属探测器对通过的标准测牌不报警，应停止生产，查找原因，修复并重新校正金属探测器，并追溯到上一次正常运行时间段，对异常时间段检测的产品重新进行检测，并由工序检验员填写纠正及预防措施记录。2.6生产结束后对金属探测器进行一次灵敏度检测，具体操作如下：

测试牌（铁、非铁、不锈钢）连续通过3次（左、中、右）。若金属探测器对通过的标准测试块不报警时，应查找原因，修复并重新校正金属探测器，并追溯到上一次正常运行时间段，对异常时间段检测的产品重新进行检测，填写纠偏记录。

2.7设备对通过的产品报警时，应将该产品重新进行3次检测，以确认有无金属。对检出金属的产品，放入专用容器，由质检员进行处理并记录。

3.卫生清理

操作员负责设备的卫生清理，保持机体及传送带的清洁卫生。

Fortressphantom金属探测仪作业指导书

Fortressphantom⾦属探测仪作业指导书

Title: ⾦属探测器作业指导书

封⾯

No.:WI-Foshan-NewLine-Metal

Sensor-01

Revision No.: Initial

Page No.: Page 1 of 6

Review Period: 1 Year

更改记录

版本⽇期更改内容

初版20-8-2017 初始发⾏

职责: 职位: 姓名: 签名: ⽇期: 拟制: 质量⼯程师曾鹏辉

审核: 质量总监

批准: ⼚长Tim

⾦属探测器作业指导书

1 ⽬的

为规范⾃动传输试⾦属探测器Fortress Phantom Metal Detector 的操作，保证⽣产安全和产品质量，特制定本规程。 2 范围本规程适⽤于Fortress Phantom Metal Detector ⾦属探测器的操作。 3 定义⽆ 4 职责

所有操作⼯应按本规程Fortress Phantom Metal Detector ⾦属探测器的操作，⽣产部负责监督检查。

5 流程

复合芯体棉芯切⼑棉芯分离成型

复合芯体开卷⾃动换接料恒张⼒控制

⾃动纠偏系统复合底膜复合底膜开卷底层喷胶⾃动换接料恒张⼒控制

⾃动纠偏系统热熔胶⾯层⽆纺布

⾯层⽆纺布开卷⾯层喷胶⾃动换接料恒张⼒控制

⾃动纠偏系统热熔胶 N Y

N N 三层材料复合

棉

芯分离成型

产品⼀折污点检测

产品压实产品宽度⽅向折叠产品切断成型踢废⼝Ⅰ产品⼆折

踢废⼝Ⅱ

踢废信号 Y/N ⼆等品跳⽚套袋/封⼝/包装⾦属检测封箱⼊库

6 调试内容

（⼀）机械部分调试

1）在连接开通电源。

2）在⾦属探测的顶部放置⼀个⽔平尺，调整四个脚的⾼度，使得⾦属探测仪保持⽔平。3）按压机架，观察安装是否稳固。（见图1）
