等效电路图通法——八种方法

等效电路图的八种画法等效电路又称“等值电路”。

在同样给定条件下，可代替另一电路且对外性能不变的电路。

电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。

等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。

这个简单的电路，称作原复杂电路的等效电路。

等效电路图的画法步骤1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下；2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替；3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图；4、把已知条件尽可能标注在等效电路图上；5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。

等效电路画图的技巧第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。

如果是既有首尾相连，又有首首相连，则一定是混联。

第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。

第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联；任意去掉一个用电器，其他用电器都能工作就一定是并联；任意去掉一个用电器，其他用电器部分能工作的一定是混联。

第四种方法，叫节点法1、标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

2、捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

3、整理电路图。

初三等效电路图画法技巧

初三等效电路图画法技巧电路图是表示电路的结构的最重要的图形。

它的形式有多种，比如图表，符号图，模式图，手画图等。

其中，等效电路图是绘制电路的一种技术，它可以用更加简洁的方式描述电路。

等效电路图的重要性可以由以下两个方面表示出来：一是它能够简洁的表示电路的结构，把复杂的电路变成简单的电路，减少电路分析的难度；二是它能够清晰的显示出电路各种组件与电路总体联系的方式，使电路分析更加简单。

学习画等效电路图，有几点需要掌握：首先，要了解等效电路图的基本原理，也就是要熟悉“电路等效技术”。

等效电路图是一种将复杂电路简化为等效电路表示的技术，它可以把复杂的电路电路元件变成更简单的结构。

其中等效电路图的基本原理是“以简洁的方式表达复杂电路的结构，并通过约束方程来表示电路各种简化组件与电路总体之间的联系”。

其次，要掌握电路等效技术的基本技巧：（1）把电路中的元件简化为一个等效电路元件，如将电阻变成一个电压源和一个电流源；（2）将复杂的电路电路元件改造成简单的等效电路；（3）仔细考虑电路中每个元件等效元件之间的耦合，以更加精确的等效电路描述电路的结构。

经过几次改进，有一种更为优秀的等效电路图绘制技巧，它可以更加简洁地描述复杂的电路结构，而基本上也可以更好地表达复杂电路之间的相互联系和耦合关系。

其基本步骤是：（1）根据电路图，把电路元件简化为电源；（2）根据电路简化后的等效元件，建立等效电路；（3）把原始电路分析成等效电路；（4）利用约束方程，把等效电路映射到原始电路的未知量。

以上就是等效电路图画法技巧的主要内容，其总体原理是：根据电路元件的等效元件，用简单的电路表达复杂的电路结构，并通过约束方程表达电路各种简化组件与电路总体之间的关系。

正确地使用等效电路图画法，可以大大提高我们描述电路的效率。

只有深入学习并熟悉这项技术，才能实现这一目标。

从初中学习等效电路图时，要特别注意遵循以上的技巧，即先了解基本原理，再把电路中的元件简化成电源，然后建立等效电路，继而把原始电路分析成等效电路，同时利用约束方程映射到原始电路的未知量。

等效电路图的画法

怎样画简化的等效电路？把一个复杂的电路简化为一个易于分辨串、并联关系的等效的简化的电路，对于解决电路问题是十分重要的。

简化的方法有：（1）去表法①电压表：若没有明确指出要考虑其内阻，就把它看成是理想表（内阻无限大），画等效电路时，可认为是断路，把它拆除，不画入等效电路中。

②电流表：当不计电流表对电路的影响时，也把它看成是理想表（内阻为零），画等效电路时，可把它当做一根导线处理，也不画入等效电路中。

③导线：电阻为零。

画等效电路时可任意将其伸长、缩短、变形。

（2）支路法根据电流从电源正极（电势高处）流向负极（电势低处）的特点，找出从“分流点”到“汇流点”的所有的支路，将电路简化为若干并联的支路。

（3）等势（电势）法其要点是找出电路中电势相等的各点，例如，凡是用导线相连的各点，都是电势相等的点，然后将各用电器按原来端点所在的位置，分别跨接在对应的等势点上，这些用电器便都是并联的，其它用电器再接电势高低的顺序串联，就可以把一个较复杂的电路，简化为一个易分辨串、并联关系的等效的规范的电路。

在处理较复杂的混联电路问题时，常因不会画等效电路图，从而难以求出等效电阻而直接影响解题。

为此，本文介绍一种画等效电路图的方法-----三步法，希望对你能有所帮助。

三步法画等效电路图的方法是：标点定势，顺流而下。

其步骤为：⑴标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

一般地，无阻导线视为等势线，无流电阻视为等势线。

⑵捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

⑶整理电路图。

要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。

【例1】图1所示电路中，R1=R2=R3=3Ω，R4=R5=R6=6Ω，求M、N两点间的电阻。

高中物理快速画等效电路图

电路的等效变化高中生在处理较复杂的混联电路问题时，常常因不会画等效电路图，难以求出等效电阻而直接影响解题。

为此，向同学们介绍一种画等效电路图的方法《快速三步法》。

快速三步法画等效电路图的步骤为：⑴标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

⑵捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

⑶整理电路图。

要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。

例1、图1所示电路中，R1=R2=R3=3Ω，R4=R5=R6=6Ω，求M、N两点间的电阻。

解：该题是一种典型的混联电路，虽然看上去对称、简单，但直接看是很难认识各个电阻间的联接关系的，因此必须画出等效电路图。

下面用快速三步法来解。

1.在原电路图上标了等势点a、b、c。

2.捏合等势点画草图。

从高电势点M点开始，先把两个a点捏合到一起，理顺电阻，标出电流在a点“兵分三路”，分别经R1、R2、R3流向b点；再捏合三个b点，理顺电阻，标出电流在b点“兵分三路”，分别经R4、R5、R6流向c点；最后捏合c点，电流流至N点。

（见图2）3.整理电路图如图3所示。

从等效电路图图3可以清楚地看出原电路各电阻的联接方式，很容易计算出M、N两点间的电阻R=3Ω。

◆练习：如图4所示，R1=R3=4Ω，R2=R5=1Ω，R4=R6=R7=2Ω，求a、d两点间的电阻。

解：（1）在原电路图上标出等势点a、b、c、d（2）捏合等势点画草图，首先捏合等势点a，从a点开始，电流“兵分三路”，分别经R2流向b点、经R3和R1流向d点；捏合等势点b，电流“兵分两路”，分别经R5流向c点，经R4流向d点；捏合等势点c，电流“兵分两路”，分别经R6和R7流向d点。

等效电路图的八种画法

等效电路图的八种画法等效电路等效电路又称“等值电路”。

在同样给定条件下，可代替另一电路且对外性能不变的电路。

电机、变压器等电气设备的电磁过程可用其相应的等效电路来分析研究。

等效电路是将一个复杂的电路，通过电阻等效、电容等效，电源等效等方法，化简成具有与原电路功能相同的简单电路。

这个简单的电路，称作原复杂电路的等效电路。

等效电路图的画法步骤1、认真审题，在草稿纸上画出原图，并把开关的状态、滑动变阻器的滑片所处的位置依题意画下;2、根据电流路径的优先走法，把没有电流经过的元件用橡皮擦擦掉，同时将断开的开关及与其串联的元件与擦掉，闭合的开关用导线代替;3、正确分析电路的连接方式，明确电流表测哪部分电路的电流，电压表测谁的电压，再将电路图整理，即画出了等效电路图;4、把已知条件尽可能标注在等效电路图上;5、找出所求的物理量与哪个等效图对应，然后根据串、并联电路的特点，特别注意电源电压不变，定值电阻的阻值不变，正确运用电学公式来分析解答。

等效电路画图的技巧第一种方法叫首尾相接法，如果是全都是首尾相连就一定是串联，如果是首首相连，尾尾相接，就一定是并联。

如果是既有首尾相连，又有首首相连，则一定是混联。

第二种方法叫电流流向法，根据电流的流向，来判断和串并联的特点，来判断串联、并联和混联电路。

第三种方法，叫手捂法，含义是任意去掉一个用电器，其他用电器都不能工作的一定是串联;任意去掉一个用电器，其他用电器都能工作就一定是并联;任意去掉一个用电器，其他用电器部分能工作的一定是混联。

第四种方法，叫节点法1、标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

2、捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

3、整理电路图。

[整理版]画等效电路图一妙法——“节点法”

画等效电路图一妙法——“节点法”
电学量的计算是初中物理教学中的难点和重点问题之一，解决此问题的关键是正确分析电路的结构，画出等效规范的电路图．在教学中给学生总结出一套即符合初中学生现有知识水平，又简单易行的一般方法，可大大提高学生的学习效率，逐步提高学生分析问题和解决问题的能力．本文谈谈用“节点法”画等效电路图．
电路中三条或三条以上支路的汇交点，称为节点．借助节点排列的规范化来作出等效电路的方法，称为节点法．用节点法画等效电路图具体分为四步：第一，明确节点，标上字母（如图1所示，若图中没有节点则为串联）；第二，节点连线，可以合并．如果两个节点之间有一根导线直接相连，而电路图中导线电阻可视为零，故可将两个节点合并，视为一个节点．如图1中Ｓ断开时1、2两个节点可视为一
个节点（12），3、4两个节点可视为一个节点（34）；第三，节点依次排列．将各个节点按电位高低，即沿电流流向依次排列在一直线上，如图2所示；第四，电阻对号入座，将图1中的各个电阻一一取出，
【现在举一个经典的例子】
用“节点法”分析“1996年全国初中物理竞赛”的电路识别题．在图5中，四个灯泡Ｌ１、Ｌ２、Ｌ３、Ｌ４的连接方法是怎样的？分
析根据上述四步进行：一、由图5可知节点有四个，分别标上字母Ａ、Ｂ、Ｃ、Ｄ；二、如图5所示节点Ａ、Ｃ可合并为一个节点（ＡＣ），节点Ｂ、Ｄ可合并为一个节点（ＢＤ）；
三、将节点沿电流方向依次排列在一直线上，如图6所示；四、灯泡对号入座，
图五
图六
Ｌ１在Ａ、Ｂ间，Ｌ２在Ｂ、Ｃ间，Ｌ３在Ｃ、Ｄ间，Ｌ４在Ｄ、ｂ间，作出规范等效电路如图7．所以电路连接情况是Ｌ１、Ｌ２、Ｌ３并联后与Ｌ４串联．
图七。

等效电路图

等效电路图周容锐在这章中，我主要讲一讲等效电路图。

由于你还未学到“电阻”这一章，图中R1、R2等就看作灯泡。

一、什么是等效电路图1.如下三个图，其联接的实质都是一样的，都是两个电阻串联。

如果把图1作为标准的串联电路图（其实就是容易看懂一些），那么，就把图1称为图2的等效电路图，图1称为图3的等效电路图。

图1 图2 图32.再看下面的三个图，其联接的实质也都是一样的，都是两个电阻并联。

如果把图1作为标准的并联电路图（也就是容易看懂一些），那么，就把图1称为图2、图3的等效电路图。

图1 图2 图33.当然，我讲等效电路图，并不是针对这么简单的图，正好相反，等效电路图是针对较难看懂的图。

为了提高同学们看电路图的能力，下面的图中，用电器一般是三个以上。

二、画等效电路图的方法1、如果一个电路图虽然较复杂，不动笔，直接看各元件的联接关系，是最好的方法。

而且多练习这种方法，可提高能力，能力是一点一滴练出来的。

2、下面我们通过一个例子具体讲解一种画等效电路图的方法如下图，要求画出它的等效电路图(1) 如下图，先标出电源的正、负极。

若是一个无电源的部分电路图，可假设正、负极。

(2) 在这里先补充一点知识，凡是用导线跟电源正极相联接的地方都看作是电源正极，凡是用导线跟电源负极相联接的地方都看作是电源负极。

由于这里是讲等效电路图，所以这里说的导线不包括开关和电流表。

根据上面补充的知识，标记导线的正、负。

一般标在结点上，如下图。

(3) 作出下面的图。

下图中，红色部分表示电源正极，绿色部分表示电源负极。

(4) 观察在第(2)步中作的图（如下图）。

观察出灯L3一端联在电源正极，一端联在电源负极。

作出下图1。

观察出从电源正极经过L1，再经过L2，到电源负极。

作出下图2。

第(2)步中的图图1图2(5) 这样，我们就得到一个极易看懂的电路图（上图2）。

我们看懂了电路的联接关系，就可画出等效电路图了。

小结：我们首先画出第(4)步中的图2，再画出等效电路图。

等效电路图的画法.

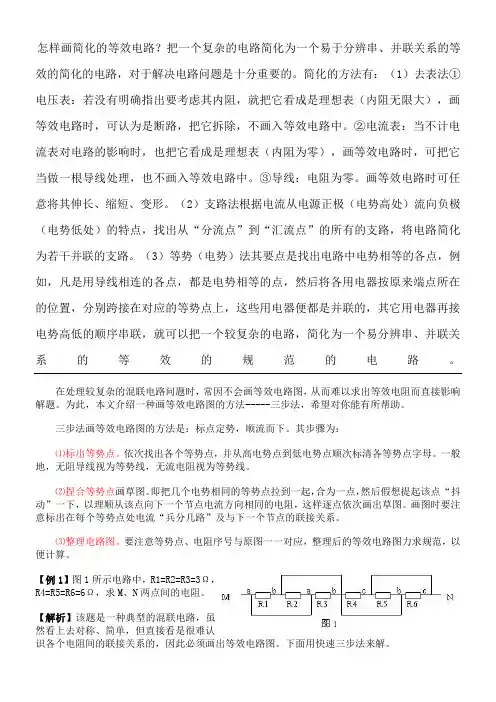

等效电路图的画法怎样画简化的等效电路？把一个复杂的电路简化为一个易于分辨串、并联关系的等效的简化的电路，对于解决电路问题是十分重要的。

简化的方法有：（1）去表法①电压表：若没有明确指出要考虑其内阻，就把它看成是理想表（内阻无限大），画等效电路时，可认为是断路，把它拆除，不画入等效电路中。

②电流表：当不计电流表对电路的影响时，也把它看成是理想表（内阻为零），画等效电路时，可把它当做一根导线处理，也不画入等效电路中。

③导线：电阻为零。

画等效电路时可任意将其伸长、缩短、变形。

（2）支路法根据电流从电源正极（电势高处）流向负极（电势低处）的特点，找出从“分流点”到“汇流点”的所有的支路，将电路简化为若干并联的支路。

（3）等势（电势）法其要点是找出电路中电势相等的各点，例如，凡是用导线相连的各点，都是电势相等的点，然后将各用电器按原来端点所在的位置，分别跨接在对应的等势点上，这些用电器便都是并联的，其它用电器再按电势高低的顺序串联，就可以把一个较复杂的电路，简化为一个易分辨串、并联关系的等效的规范的电路。

在处理较复杂的混联电路问题时，常因不会画等效电路图，从而难以求出等效电阻而直接影响解题。

为此，本文介绍一种画等效电路图的方法-----三步法，希望对你能有所帮助。

三步法画等效电路图的方法是：标点定势，顺流而下。

其步骤为：⑴标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

一般地，无阻导线视为等势线，无流电阻视为等势线。

⑵捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

⑶整理电路图。

要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。

【例1】图1所示电路中，R1=R2=R3=3Ω，R4=R5=R6=6Ω，求M、N两点间的电阻。

初三等效电路图画法技巧

初三等效电路图画法技巧
电路图是电子电路中非常重要的组成部分，它能够帮助我们更好地理解电子电路的实际结构和功能。

初三等效电路图的画法技巧正是为了更好地完成电子电路图分析工作而提出的。

在初三等效电路图中，为了更好地表示电子电路，我们需要秉承以下一些原则：
首先，在画电路图时，最重要的原则是明确指出电路元件的编号。

电路元件的编号不仅能够清楚地指出电路元件，还能清楚地标明元件中输出信号的流向。

其次，为了完善电路图，需要清楚地展示所有信号线的流向，如果有多条线连接到同一个接口时，可在接口处将线箭头堆叠以表示。

同时，需要在画电路图中多次使用相同的符号时，可以在两个符号的右上角使用字母或者数字来表示不同的接口，以便增强电路图的可读性。

此外，在画初三等效电路图时，还需要考虑清楚电路图接线，在定义接线时，要保证每一节点上只有一条线，且不可重复。

同时，还要保证一条线上只能有一个接口，以免发生信号混乱或损坏。

最后，在画电路图时，也需要将电路模块分解并分层，并将模块与模块之间的关系表示出来，以便于用户更加容易的理解图中的电路结构。

以上就是在初三等效电路图画法中必须遵循的主要原则，只有按照这些原则进行画图，电路图才能够更加清晰完整，从而更好地完成
电子电路图分析工作。

因此，在实际分析中，我们一定要注意以上几点，以保证分析准确，且仅用到的是最重要的初三等效电路图画法技巧，这样我们才能在分析中取得理想的结果。

标等势点画等效电路图

电路的等效变化高中生在处理较复杂的混联电路问题时，常常因不会画等效电路图，难以求出等效电阻而直接影响解题。

为此，向同学们介绍一种画等效电路图的方法《快速三步法》。

快速三步法画等效电路图的步骤为：⑴ 标出等势点。

依次找出各个等势点，并从高电势点到低电势点顺次标清各等势点字母。

⑵ 捏合等势点画草图。

即把几个电势相同的等势点拉到一起，合为一点，然后假想提起该点“抖动”一下，以理顺从该点向下一个节点电流方向相同的电阻，这样逐点依次画出草图。

画图时要注意标出在每个等势点处电流“兵分几路”及与下一个节点的联接关系。

⑶ 整理电路图。

要注意等势点、电阻序号与原图一一对应，整理后的等效电路图力求规范，以便计算。

例1、图1所示电路中，R1=R2=R3=3Ω， R4=R5=R6=6Ω，求M、N两点间的电阻。

解：该题是一种典型的混联电路，虽然看上去对称、简单，但直接看是很难认识各个电阻间的联接关系的，因此必须画出等效电路图。

下面用快速三步法来解。

1.在原电路图上标了等势点a、b、c。

2.捏合等势点画草图。

从高电势点M点开始，先把两个a点捏合到一起，理顺电阻，标出电流在a点“兵分三路”，分别经R1、R2、R3流向b点；再捏合三个b点，理顺电阻，标出电流在b点“兵分三路”，分别经R4、R5、R6流向c点；最后捏合c点，电流流至N点。

（见图2）3.整理电路图如图3所示。

从等效电路图图3可以清楚地看出原电路各电阻的联接方式，很容易计算出M、N两点间的电阻R=3Ω。

◆练习：如图4所示，R1=R3=4Ω，R2=R5=1Ω， R4=R6=R7=2Ω，求a、d两点间的电阻。

解：（1）在原电路图上标出等势点a、b、c、d（2）捏合等势点画草图，首先捏合等势点a，从a点开始，电流“兵分三路”，分别经R2流向b点、经R3和R1流向d点；捏合等势点b，电流“兵分两路”，分别经R5流向c点，经R4流向d点；捏合等势点c，电流“兵分两路”，分别经R6和R7流向d点。

三步法画等效电路图

画等效电路图—三步法提炼电路的过程，即是画等效电路图的过程。

画等效电路简单来说，就是注意“一线二表”。

也就是导线、电压表和电流表。

（1）导线间无用电器，可以将该导线任意伸缩、拉拽、捏合（2）（2）电压表则因为电阻很大，看成断路。

电流表则因为电阻比较小，看成导线。

、（3）同时遵照电流优先走阻碍小的路径的原则（附一），确定电流流向。

、此三步即可最快画出等效电路图。

练习如下：（图2）（图3）（图4）（图5）（图6）例题分析例1. 如图10所示，电源电压保持不变，滑动变阻器最大值为R140=Ω，小灯泡的电阻为10Ω且保持不变。

当S1、S2均闭合且滑片P滑到b端时，电流表A1、A2的示数之比为3：2，当S1、S2均断开且滑片P置于滑动变阻器中点时，小灯泡L的功率为10W。

求：（1）电阻R2的阻值；（2）当S1、S2均闭合且滑片P在b端时，电压表V的示数；（3）整个电路消耗的最小功率。

分析：（1）当S1、S2均闭合，且滑片滑到b端，根据图7，则灯泡L中无电流通过，所以可画出等效电路图（如图11）。

（图10）（图11）（图12）（2）当S1、S2均断开，且滑片置于中点，根据图4，可画出等效电路图（如图12）例2. 如图13所示电路中，R1、R2为定值电阻，灯L上标有“16V 4W”的字样，电源电压保持不变。

（图13）（图14）（图15）开关S、S1、S2，电流表的示数为0.35A，此时灯L恰能正常发光，求电阻R1的大小；（2）闭合开关S，断开开关S1、S2，电压表的示数较（1）中变化了3.2V，求此时电阻R2消耗的电功率（灯丝电阻不变）分析：（1）当S、S1、S2都闭合，根据图1，图4，画出等效电路图（如图14）（2）当S闭合，S1、S2断开，等效电路图（如图15）例3. 如图16所示，电源电压保持不变，灯泡L1、L2分别标有“6V 3W”和“6V 6W”字样，L3额定电压不详，额定功率为9W，且L1、L2、L3的电阻保持不变，求：（1）L1、L2正常工作时的电阻R1、R2分别是多少？（2）当开关S1断开，S2闭合时，恰有一盏灯能长时间正常发光，此时电压表、电流表的示数分别是多少？（3）当开关S2断开、S1闭合时，电路实际功率是225.W，那么此时电流表的示数是多少？L3的额定电压是多少？（图16）（图17）（图18）分析：（1）当S1断开、S2闭合，等效电路图如图17（2）当S1闭合，S2断开，等效电路图如图18。

画等效电路地几种方法

画出等效电路图
等效变换的最终目的是为了画出等效电路图，以便更好地理解和分析电路的工作原理。
在画等效电路图时，需要将原电路中的元件和等效变换后的元件一一对应地画出来，
并标注相应的参数。
等效电路图应该清晰易懂，能够直观地反映出电路的工作原
理和元件之间的关系。
03
节点电压法
确定节点电压
确定电路中的节点数，并给每个节点编号。
画出等效电路图
根据处理后的元件参数和电路结构，画出等效电路图。在等效电路图中，应包含所有转换后的独立源、电阻和电容等元件，并确保电路的拓扑结构和元件参数与原电路一致。
检查等效电路的正确性：通过对比原电路和等效电路的性能指标（如电压、电流和功率等），验证等效电路的正确性。
THANKS FOR WATCHING
确定受控源的控制量
找出控制受控源的电路元件，并确定其控制量（如输入电压或输入电流）。
处理受控源
将受控源转换为等效的独立源
根据受控源的类型和控制量的关系，将其等效转换为相应的独立源。例如，电压控制电流源（VCVS）可以等效为一个电阻与一个电流源的串联。
计算等效电路元件参数
根据转换后的等效独立源和电路中其他元件的参数，计算出等效电路的元件参数。
短路与开路处理
在电路分析中，短路和开路是两种极端情况，对于这两种情况的处理也是等效变换中的重要步骤。
短路处理是指将电路中的某一部分视为导线，从而消除该部分对电路的影响。在等效变换中，如果将电压源视为短路，则该电压源在电路中不起作用；如果将电流源视为短路，则该电流源在电路中的作用将被忽略。
开路处理是指将电路中的某一部分视为断路，从而消除该部分对电路的影响。在等效变换中，如果将电压源视为开路，则该电压源在电路中的作用将被忽略；如果将电流源视为开路，则该电流源在电路中不起作用。

电路图几种画法例析

解析本题采用节点法，就是将图示电路中的节点找出来，凡是用导线相连的节点可以认为是同一点，然后假设电流从A端流入，从B端流出
的原则来分析电流流过电路，则各电阻的连接形式就表现出来了。按从A到B的顺序把5个电阻分成R1、R2、R3、R4、R5，其节点标示如图28所示。由于节点R2、R3间和A点是用导线连接，这两点是等势点，故两节点可用同一个数字1标出，当电流从A点流入时可以同时流向电阻R1、R2、R3，从电阻R1和电阻R2流出的电流汇合于2点，到达R4、 R5间的节点，故R4、和 R5间的节点也用2标出，R3、R4间的节点和B 点间是导线相连，也是等势点，故均用3 标出，电流再从电阻R4、R5 经节点3流出，而流向电阻R3的电流则直接经节点3流出，简化后其等
九、节点跨接法
将已知电路中各节点编号，按电势由高到低的顺序依次用1、 2、3、------数字标出来（接于电源正极的节点电势高，接于电源负极的节点电势低，等电势的节点用同一数字，并合并为一点）。然后按电势的高低将各节点从新排列，再将各元件跨接到相对应的节点之间，即可画出等效电路图。例10由5个1Ω 电阻连成如图27所示的电路，导线的电阻不计，则A、B间的等效电阻为多少欧?
电路图几种画法例析
电路计算的首要件是正确识别电路，搞清各元件之间的连接关系，对较复杂的电路应先将电路简化为等效电路，以便分析计算。画等效电路图的方法很多，现结合实例介绍下面几种画法。
一、伸缩导线法若导线上两点间无用电器连接，则可将这两
点间的导线伸长或缩短，甚至可缩成一点。
例1：把图1电路改画成串、并联关系明显的等效电路。
五、元件拆除法
拆除法是识别较复杂电路的一种重要方法: 串联电路--------拆除一段电路上的用电器后，其他路段上的用电器不能正常工作。
